过载短路整定计算方法

高低压开关整定

高、低压开关整定计算方法1、1140V供电分开关整定值=功率×0.67, 馈电总开关整定值为分开关整定值累加之和。

2、660V供电分开关整定值=功率×1.15，、馈电总开关整定值为分开关整定值累加之和。

3、380V供电分开关整定值=功率×2.00，、馈电总开关整定值为分开关整定值累加之和。

低压开关整定及短路电流计算公式1、馈电开关保护计算（1）、过载值计算：Iz=Ie=1.15×∑P(2)、短路值整定计算：Id≥IQe+KX∑Ie(3)、效验：K=I(2)d /I d≥1.5式中：I Z----过载电流整定值∑P---所有电动机额定功率之和Id---短路保护的电流整定值IQe---容量最大的电动机额定启动电流(取额定电流的6倍) Kx---需用系数，取1.15∑Ie---其余电动机的额定电流之和Pmax ---------容量最大的电动机I(2)d---被保护电缆干线或支线距变压器最远点的两相短路电流值例一、馈电开关整定：（1）型号：KBZ16-400，Ie=400A,Ue=660V,电源开关；负荷统计Pmax =55KW,启动电流IQe=55×1.15×6=379.5A, ∑Ie =74KW。

∑P=129KW （2）过载整定：根据公式：IZ=Ie=1.15×∑P =129×1.15=148.35A 取148A。

（3）短路整定：根据公式 Id≥IQe+KX∑Ie=379.5+1.15x74=464.6A取464A。

例二、开关整定：（1）、型号：QBZ-200，Ie=200A,Ue=660V,所带负荷：P=55KW。

（2）、过载整定：根据公式：IZ=Ie=1.15×P =1.15×55=63.25A 取65A。

井下高压开关整定：式中：K Jx -------结线系数,取1K k -------可靠系数,通常取(1.15-1.25)取1.2Ki-------电流互感器变比Kf-------返回系数,取0.8Igdz-------所有负荷电流Idz---------负荷整定电流cos￠-----计算系数0.8----1P-----------所有负荷容量U----------电网电压√3--------1.732例1；高压开关屏整定:电流互感器为50/5=10、过流继电器为GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-315/6.I gdz=P/√3*U*cos￠=315/1.732×6×0.92=32.9AIdz= Igdz×KJx×KK /Ki×Kf =32.9×1×1.2/10×0.8 =4.94A例2；（为BGP9L-6G高爆开关）整定: 高压开关电流互感器为50/5 按变压器容量为200KVA，额定电流为19.2A根据该配电装置微机高压综合保护器说明书要求：过载电流整定为20A，短路整定为180A（一般整定为额定电流的8-10倍）。

2三段式电流保护的整定及计算

2三段式电流保护的整定及计算三段式电流保护是一种常见的电力系统故障保护装置。

它主要用于检测电流超过设定值时，快速切断电源，以避免设备过载、烧坏或人身安全事故发生。

下面将详细介绍三段式电流保护的整定及计算方法。

三段式电流保护通常包括低、中、高三个阈值，分别是过载电流保护、短路电流保护以及地故障电流保护。

1.过载电流保护：用于检测设备长时间运行时的过负荷状态。

其整定值是设备额定电流的一定倍数。

根据设备的额定电流和过载倍数来计算过载电流保护整定值，公式为：过载电流保护整定值=设备额定电流×过载倍数2.短路电流保护：用于检测电路短路状态，即电流突然增大至极高值的情况。

其整定值应根据电路短路电流计算得出。

计算短路电流保护整定值需要考虑电路特性，主要包括电压、阻抗等参数。

常用的计算方法有以下两种：a.阻抗差法：根据电路的阻抗及电源电压计算短路电流。

该方法适用于阻抗较大的电路。

计算公式为：短路电流保护整定值=电压/阻抗b.零序电流法：根据电路的零序电流及电源电压计算短路电流。

该方法适用于系统中存在地故障的情况，能够考虑地回路的耦合。

计算公式为：短路电流保护整定值=电压/零序电流3.地故障电流保护：用于检测系统中的接地故障，确保故障电流不致超过安全范围。

通常情况下，地故障电流保护整定值根据系统的雷电冲击电流及接地电阻计算得出。

计算公式为：地故障电流保护整定值=雷电冲击电流×接地电阻整定三段式电流保护的关键在于准确计算保护整定值。

通常需要详细了解电力系统的参数及各个设备的特性。

根据不同系统的具体情况，也可以采用其他方法进行计算，例如考虑设备的感应熔丝特性等。

值得注意的是，三段式电流保护的整定值并非固定不变，而是需要根据系统运行情况和设备参数做动态调整。

为确保系统的可靠性和安全性，应定期对保护装置进行检查和整定。

总之，三段式电流保护是电力系统中一项重要的保护措施。

通过合理的整定及计算，能够确保保护装置在电流异常情况下的正确动作，有效防止设备过载、烧坏以及人身安全事故的发生。

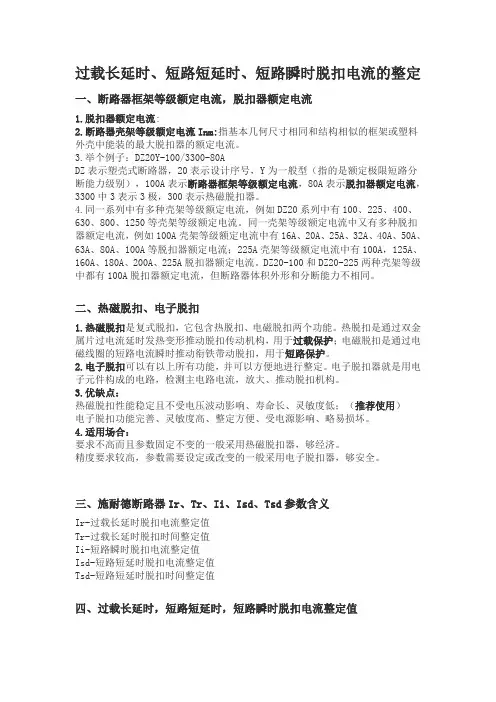

过载长延时、短路短延时、短路瞬时脱扣电流的整定-短延时脱扣时间

过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1. 脱扣器额定电流：2. 断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

3. 举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，丫为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

4. 同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A, 125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

二、热磁脱扣、电子脱扣1. 热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2. 电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

3. 优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

4. 适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

三、施耐德断路器Ir、Tr、li、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1. 断路器的整定电流Ir :脱扣器整定到动作的电流值。

低压总断路器短路保护整定计算方法详细解析

低压总断路器短路保护整定的计算方法，想必从事电气行业多年的电气人员来说再熟悉不过，但是对于一个电气初学者或刚刚工作两三年的人来说就可能一脸懵了。

低压断路器是低压电网中一种重要的保护与控制电器，能够关合，承载和开断正常回路条件下的电流，并能关合，在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流。

随着用电需求的不断增大，处于电力系统末端起保护作用的低压断路器的用量逐年增加，低压断路器除了具有接通，分断电路的功能外，还具有短路保护，漏电保护，过载保护等功能，其中，短路保护又称为瞬动保护。

而整定值是断路器的脱扣器整定电流，一般我们选择断路器的额定电流，也就是脱扣器的额定电流。

整定电流所指的是断路器瞬时脱扣器整定电流倍数，一般配电用10倍额定电流，保护电机用12倍额定电流。

脱扣器的整定电流值肯定大，因为它要起到保护的作用，当电流短路时电流非常大，要瞬间脱扣（也有延时类型的）。

那么低压总断路器短路保护整定计算方法是什么呢？下面本文就给大家详细地介绍一下。

民用建筑中，10/0.4kV变电所的低压总断路器的短路保护需要如何整定，才能避免出现越级跳闸呢?低压总进线断路器通常都带有三段保护功能，即过载长延时(L)、短路短延时(S)和短路瞬时保护（I），那么当下级某个出线回路出现三相短路时;低压总进线断路器的短路瞬时保护（I）会不会出现越级跳闸，即下级出线回路的三相短路电流较大，超过了低压总进线断路器短路瞬时保护（I）的整定值。

低压总进线断路器瞬动脱扣器越级动作而使其短路短延时(S)不起作用，这样将导致大面积停电，从而引起较大停电事故。

【消防泵出线回路进行三相短路电流的计算】:某住宅工程10/0.4kV变电所的消防泵回路在变电所低压柜内和消防泵控制柜进线处发生三相短路的情况进行计算，该变电所变压器容量为630kVA，低压总进线断路器短路瞬时保护（I）整定为9.5kA，其下级消防泵回路断路器短路瞬时保护整定值为4kA。

过载长延时、短路短延时、短路瞬时脱扣电流的整定

过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1.脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

二、热磁脱扣、电子脱扣1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2.电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。

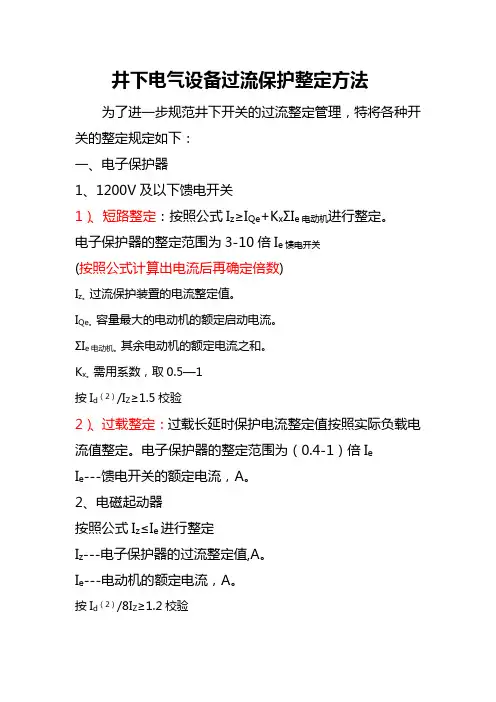

井下电气设备过流保护整定方法

井下电气设备过流保护整定方法为了进一步规范井下开关的过流整定管理，特将各种开关的整定规定如下：一、电子保护器1、1200V及以下馈电开关1）、短路整定：按照公式I z≥I Qe+K xΣI e电动机进行整定。

电子保护器的整定范围为3-10倍I e馈电开关(按照公式计算出电流后再确定倍数)I z。

过流保护装置的电流整定值。

I Qe。

容量最大的电动机的额定启动电流。

ΣI e电动机。

其余电动机的额定电流之和。

K x。

需用系数，取0.5—1按I d（2）/I Z≥1.5校验2）、过载整定：过载长延时保护电流整定值按照实际负载电流值整定。

电子保护器的整定范围为（0.4-1）倍I eI e---馈电开关的额定电流，A。

2、电磁起动器按照公式I z≤I e进行整定I z---电子保护器的过流整定值,A。

I e---电动机的额定电流，A。

按I d（2）/8I Z≥1.2校验即过负荷保护整定值不能大于负荷额定电流。

二、熔断器（照明综保、煤电钻综保）1、照明综保一次侧熔体选用：按照公式I R≈（1.4/k b）×I e进行整定。

I R---熔体额定电流K b---变压比，660V/133V时，K b为4.96，1140V/133V时，K b 为8.57，I e---照明负荷的额定电流2、煤电钻综保熔体选用（1.5KW—2.2KW）原边：3—5安，副边：10—15安规定：照明、煤电钻综保设备牌上统一标注副边整定值及负荷。

如果启动器整定后不能正常运行，请检查原因或更换保护器。

机运科2012年12月14日。

变压器保护整定计算

变压器保护整定计算变压器保护整定计算是为了确保变压器在正常运行和故障状态下的安全运行而进行的一项工作。

整定计算是根据变压器的额定容量、额定电压、绕组数、短路容量等参数来确定保护设备的整定值，以保证在故障情况下及时切断电源，保护变压器不受损坏。

常见的变压器保护设备包括电流保护、过电压保护和差动保护。

1. 电流保护：电流保护用于检测变压器电流是否超过额定值，包括过载保护和短路保护两种。

过载保护用于检测变压器正常运行时的额定负载，短路保护用于检测变压器发生短路故障时的电流。

过载保护整定计算步骤：a. 确定过载特征指标，如允许的额定负载电流倍数（即过载倍率）。

b. 根据变压器的额定容量和额定电压，计算额定负载电流。

c. 根据过载倍率，计算额定负载电流的上限，将其作为过载保护整定值。

短路保护整定计算步骤：a. 根据变压器的短路容量和额定电压，计算额定短路电流。

b. 根据变压器的额定容量和额定电压，计算额定短路电流的倍率系数。

c. 将额定短路电流与倍率系数相乘，得到短路保护整定值。

2. 过电压保护：过电压保护用于检测变压器发生过电压故障时的电压异常，并切断电源，以避免变压器损坏。

过电压保护整定计算步骤：a. 确定过电压保护设备的特性，如设备的额定电压和整定系数。

b. 根据变压器的额定电压和过电压保护设备的整定系数，计算过电压保护装置的整定值。

3. 差动保护：差动保护是一种用于检测变压器内部短路故障的保护方式。

差动保护设备通过比较变压器的输入和输出电流，来判断变压器是否发生故障，并及时切断电源。

差动保护整定计算步骤：a. 确定差动保护设备的特性，如设备的额定电流和变比系数。

b. 根据变压器的额定电流和差动保护设备的变比系数，计算差动保护装置的整定值。

在进行变压器保护整定计算时，需要考虑变压器的类型、额定容量、额定电压、绕组数、短路容量等参数，以及保护设备的特性和要求。

计算结果应满足保护设备的整定值，以确保变压器在故障状态下及时切断电源，保护变压器不受损坏。

低压开关整定及短路电流计算方法

高、低压开关整定计算方法：1、 1140V 供电分开关整定值=功率×0.67, 馈电总开关整定值为分开关整定值累加之和。

2、 660V 供电分开关整定值=功率×1.15，、馈电总开关整定值为分开关整定值累加之和。

3、 380V 供电分开关整定值=功率×2.00，、馈电总开关整定值为分开关整定值累加之和。

低压开关整定及短路电流计算公式1、馈电开关保护计算（1）、过载值计算：I Z =I e =1.15×∑P(2)、短路值整定计算：I d ≥I Qe +K X ∑I e(3)、效验：K=d d I I )2(≥1.5 式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机额定启动电流(取额定电流的6倍)K X ---需用系数，取1.15∑I e ---其余电动机的额定电流之和P max ---------容量最大的电动机I (2)d ---被保护电缆干线或支线距变压器最远点的两相短路电流值例一、馈电开关整定：（1）型号：KBZ16-400，Ie=400A,Ue=660V,电源开关；负荷统计P max=55KW,启动电流I Qe=55×1.15×6=379.5A, ∑I e =74KW。

∑P=129KW（2）过载整定：根据公式：I Z=I e=1.15×∑P =129×1.15=148.35A取148A。

（3）短路整定：根据公式 I d≥I Qe+K X∑I e=379.5+1.15x74=464.6A取464A。

例二、开关整定：（1）、型号：QBZ-200，Ie=200A,Ue=660V,所带负荷：P=55KW。

（2）、过载整定：根据公式：I Z=I e=1.15×P=1.15×55=63.25A 取65A。

井下高压开关整定：式中：K Jx -------结线系数,取1K K -------可靠系数,通常取(1.15-1.25)取1.2K i-------电流互感器变比K f-------返回系数,取0.8Igdz-------所有负荷电流Idz---------负荷整定电流cos￠-----计算系数0.8----1P-----------所有负荷容量U----------电网电压√3--------1.732例1；高压开关屏整定:电流互感器为50/5=10、过流继电器为GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-315/6.Igdz=P/√3*U*cos￠=315/1.732×6×0.92=32.9AIdz= Igdz×K Jx×K K /K i×K f=32.9×1×1.2/10×0.8=4.94A例2；（为BGP9L-6G高爆开关）整定:高压开关电流互感器为50/5按变压器容量为200KVA，额定电流为19.2A根据该配电装置微机高压综合保护器说明书要求：过载电流整定为20A，短路整定为180A（一般整定为额定电流的8-10倍）。

低压整定计算书

低压整定计算书负荷整定计算书（低压部分）机电科2016年月目录序、低压开关整定计算原则 (2)一、井下低压开关整定计算 (3)二、井下开关整定表………………………………………………………15 附表：河南先锋煤业负荷统计表序：低压开关整定计算原则1、馈电开关保护计算（1）、过载值计算：I Z =I e =1.1×∑P(2)、短路值整定计算：I d ≥I Qe +K X ∑I e(3)、效验：K=d d I I )2(≥1.5 式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机的额定启动电流K X ---需用系数，取1.1∑I e ---其余电动机的额定电流之和I (2)d ---被保护电缆干线或支线距变压器最远点的两相短路电流值1.5---保护装置的可靠动作系数1#变压器型号：KBSG-400kVA ，所带负荷：391.8KW（一）、智能馈电开关整定：（1）型号：KBZ4-400，Ie=400A,Ue=660V, 用途：1号变压器总开关；过流速断时间设为0.75S ，短路和漏电速断时间设为0.2S ，负荷统计：P max =75KW,启动电流I Qe =75×1.1×6=495A,∑P=316.8KW 。

（2）过载整定：根据公式：I Z =I e =1.1×∑P =316.8×1.1=348.48A取348A 。

（3）短路整定：根据公式I d ≥I Qe +K X ∑I e=495+（316.8－75）×1.1=760.98A取761A 。

（4）校验：电缆MY-3*35+1*16mm 2，长度为255米，折算系数为1.37，折算后长度为349米，经查表得I (2)d =1902A 。

依据公式K=d d I I )2(=7611902=2.49＞1.5 经校验整定符合要求。

开关过流、短路整定计算方法

开关过流、短路整定计算步骤1、对开关所带所有设备的额定电流进行统计、计算：例如：馈电开关所带负荷如下：①55KW绞车，额定电流61A；②37KW水泵，额定电流41A；③40KW皮带，额定电流,44A；④22KW水泵，额定电流24A；⑤37KW水泵，额定电流41A。

（注：若电机铭牌丢失或看不清额定电流大小可以用下式进行估算：电压等级为660V的电机额定电流≈1.15×KW，压等级为1140V的电机额定电流≈0.67×KW）过流整定：61A+41A+44A+24A+41A=211A短路整定：61A×6+41A+44A+24A+41A=516A2、在开关(铭牌上额定电流为400A)上投入定值：1）智能型馈电开关或变压器低压侧智能型开关（过流整定是数值）①过流：选择220A，选择原则，略大于计算值211A，取整数。

②短路：选择3倍=220A×3=660A，选择原则，略大于计算值516A，取整数。

③用馈电开关所带负荷的最远端两相短路电流)2(d I（假如为1000A）校验短路整定保护可靠性系数。

)2(d I=1000A, I z=660A，)2(I/I z=1000/660=1.52≥1.5，可靠性系数满足要求，短路d保护整定值能起到短路保护作用。

2）老式馈电开关或变压器低压侧老式开关（过流整定是倍数）：①过流：选择0.6档=400A×0.6=240 A，选择原则，略大于计算值211A。

②短路：选择1.6倍=400A×0.6=640A，选择原则，略大于计算值516A。

③用馈电开关所带负荷的最远端两相短路电流)2(d I（假如为1000A）校验短路整定保护可靠性系数。

)2(d I=1000A,I z=640A，)2(I/I z=1000/640=1.56≥1.5，可靠性系数满足要求，短路d保护整定值能起到短路保护作用。

3）移变高压侧馈电过流、短路整定计算过程：①统计所有电气设备功:55KW+37KW+40KW+37kw+22kw=191KW②过流整定计算：191KW×0.11=21A③短路整定计算：55KW×0.11×6+（37KW+40KW+37kw+22kw）×0.11=51A④按照低压侧定值投入方法投定值。

小型发电机继电保护整定计算

小型发电机继电保护整定计算继电保护是电力系统中重要的保护措施，其作用是保护设备和系统的正常运行，避免设备的过载、短路等故障。

本文将介绍小型发电机继电保护的整定计算。

1.额定电流计算额定电流=额定功率/（3x额定电压）2.过载保护计算发电机的过载保护一般采用热继电器，其保护动作通过热继电器热元件的热特性来实现。

过载保护热继电器的动作时间取决于保护继电器的热特性曲线和负载电流。

其计算公式为：动作时间=继电器热特性曲线对应负载电流的时间3.短路保护计算短路保护是指当发生短路故障时，及时切断电流以保护设备的安全。

短路保护可以采用熔断器或断路器来实现。

短路电流计算要考虑短路时的电阻、电感和电容。

其计算公式为：短路电流=发电机的短路电压/（√(发电机总电阻^2+发电机总电抗^2)）4.低压保护计算低压保护是指在供电系统中电压低于一定值时，及时切断电流，以保护设备的安全。

低压保护可以采用电压继电器来实现。

其计算公式为：动作时间=继电器热特性曲线对应电压的时间5.欠频保护计算欠频保护是指在供电系统频率低于一定值时，及时切断电流，以保护设备的安全。

欠频保护可以采用频率继电器来实现。

其计算公式为：动作时间=继电器热特性曲线对应频率的时间6.过频保护计算过频保护是指在供电系统频率高于一定值时，及时切断电流，以保护设备的安全。

过频保护可以采用频率继电器来实现。

其计算公式为：动作时间=继电器热特性曲线对应频率的时间整定计算是指根据设备参数和额定值，选择适当的保护参数，以确保保护装置能够在发生故障时及时动作。

整定计算通常需要借助专业的继电保护计算软件来完成。

总结：。

短路检测整定计算方法

短路检测整定计算方法1.简介短路是电力系统中常见的故障类型之一，它可能导致电力设备的损坏甚至火灾等严重后果。

因此，短路检测及及时断开电路是确保电力系统安全运行的重要措施。

本文将介绍短路检测整定计算方法，帮助读者了解如何根据电力系统的特性进行短路检测的参数计算和整定。

2.短路检测方法短路检测方法主要有电流法、电压法和阻抗法等。

在实际应用中，通常会综合应用多种方法，以提高短路检测的准确性和可靠性。

2.1 电流法电流法是一种常用的短路检测方法，它通过检测故障点处的电流变化来判断是否存在短路。

电流法的计算方法一般为：计算电流零序分量，判断是否存在故障；根据故障电流的变化率确定故障类型（短路、接地故障等）；通过故障点处的电流值与设定值的比较来判断短路是否发生。

2.2 电压法电压法广泛应用于短路检测中，它通过检测电压的变化来识别潜在的短路故障。

电压法的计算方法如下：监测电压变化情况，判断是否存在短路故障；根据故障点的电压值与设定值的比较来判断故障类型；通过分析电压变化的趋势来确定故障的位置。

2.3 阻抗法阻抗法是一种基于电力系统阻抗特性的短路检测方法。

阻抗法的计算步骤如下：通过测量系统阻抗和故障电流来判断是否存在短路；根据阻抗变化率判断故障类型；通过对系统各节点阻抗的比较来确定故障位置。

3.整定计算方法短路检测的整定计算是指根据电力系统的特性和可靠性要求来确定短路检测装置的参数设置。

整定计算涉及到多个因素，如短路电流、装置灵敏度、动作时延等。

3.1 短路电流短路电流是短路检测的重要参考指标，它用于确定短路检测装置的额定电流范围。

根据电力系统的负荷和故障电流水平，可以计算出相应的短路电流。

3.2 装置灵敏度装置灵敏度是指短路检测装置对故障电流变化的响应能力。

灵敏度越高，装置对故障的检测能力越强。

装置灵敏度可以通过调整装置的参数来实现。

3.3 动作时延动作时延是指短路检测装置从检测到故障发生到断开电路的时间间隔。

变频调速系统中电动机继电保护整定计算研究

变频调速系统中电动机继电保护整定计算研究变频调速系统中电动机继电保护整定计算是确保电动机在运行过程中受到恰当保护的重要措施之一。

它的设计目的是在电动机出现故障情况时及时断开电源，以避免电动机受损甚至引发更大的事故。

1. 过载保护整定计算：电动机系统中的过载保护器能够检测电机运行过程中的过载情况。

整定计算的关键在于确定过载电流的准确值。

一般情况下，根据电动机的额定功率、额定电压、额定电流和负载特性曲线可计算得到额定负载电流。

超过额定负载电流一定比例的情况下，过载保护装置应该在合理时间内切断电源。

2. 短路保护整定计算：电动机系统中的短路保护装置主要用于检测电机系统中的短路故障。

短路故障会导致电流突然增大，因此通过测量电动机的电流来判断是否存在短路故障。

一般情况下，根据短路电流的特性曲线，可以计算得到短路电流的阈值。

当电动机电流超过该阈值时，短路保护装置应该立即切断电源。

3. 缺相保护整定计算：电动机系统中的缺相保护装置用于检测电动机系统中是否存在缺相故障。

缺相指的是电动机系统中某一相的电流消失。

通过测量每个相线路的电流，可以判断是否存在缺相故障。

在正常情况下，三个相线路的电流应该相等。

一般情况下，设置一个合理的阈值来判断是否存在缺相故障。

当任意一个相的电流低于该阈值时，缺相保护装置应该切断电源。

4. 电动机转速保护整定计算：电动机系统中的转速保护装置用于检测电动机的转速情况。

通过测量电动机的转速，可以判断电动机是否处于额定转速范围内。

一般情况下，根据电动机的额定转速和一定的容许误差，可以计算得到转速保护装置的阈值。

当电动机的转速超过该阈值时，转速保护装置应该切断电源。

以上是关于变频调速系统中电动机继电保护整定计算的简要介绍。

其中的具体数值和计算方法可能因不同的实际情况而有所变化，需要根据具体的设备和系统参数进行详细计算和整定。

过载长延时、短路短延时、短路瞬时脱扣电流的整定

过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1. 脱扣器额定电流:2. 断路器壳架等级额定电流Inm: 指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

3. 举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20 表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A 表示脱扣器额定电流，3300 中3 表示3 极，300 表示热磁脱扣器。

4. 同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250 等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A 壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A 壳架等级额定电流中有100A，125A、160A、180A、200A、225A 脱扣器额定电流。

DZ20-100 和DZ20-225 两种壳架等级中都有100A 脱扣器额定电流，但断路器体积外形和分断能力不相同。

二、热磁脱扣、电子脱扣1. 热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2. 电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

3. 优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

4. 适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

三、施耐德断路器Ir 、Tr 、Ii 、Isd 、Tsd 参数含义Ir- 过载长延时脱扣电流整定值Tr- 过载长延时脱扣时间整定值Ii- 短路瞬时脱扣电流整定值Isd- 短路短延时脱扣电流整定值Tsd- 短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1. 断路器的整定电流Ir ：脱扣器整定到动作的电流值。

关于高低综合保护器短路和过载倍数整定说明

关于高低综合保护器短路和过载倍数整定说明1.高压侧综合保护器短路过载整定是针对变压器的容量和额定值来进行整定：举例：变压器是1600KV A高压开关为10KV/200A. 低压侧是1200V/800A.首先算出变压器高低压侧的额定电流是多大的。

（一般的情况变压器的铭牌都有标注）计算公式：把变压器的“容量”除以高压开关的额定“电压”，再除以“根号3”就等于高压侧的额定电流值。

算式：高压侧“1600÷10÷1.732=92.38”低压侧“1600÷1.2÷1.732=769.8”根据以上的参数我们就可以把高压侧的短路过载倍数计算出来。

一; 短路整定：首先把高压侧的电流乘以六到八倍，再除以高压侧开关的额定电流值，等于就是你需要整定的短路倍数。

短路倍数计算方式：高压侧：92.38×8÷200=3.7倍（之所以把额定电流乘以6或8，就是为了躲过变压器的瞬间送电冲击电流。

如果乘以6可以躲得过去变压器的冲击，就最好乘以6，这样开关会更加灵敏）像这样算出来整定值就可以把短路倍数整定为4倍即可。

二；过载整定：就把你变压器的额定电流除以高压侧开关的额定电流就等于过载的倍数。

过载倍数计算方式：92.38÷200=0.46倍，像这样算出来的整定值就可以把过载倍数整定为0.4或0.5倍都可。

一般整定为0.4倍是可以的，因为变压器一般情况不满负荷运转。

2.低压侧的短路倍数整定和过载倍数整定与高压侧的一样计算，但是要针对低压侧实际的负载来计算，因为低压侧是保护你负荷设备，整定值需要与实际用的负荷参数进行整定。

举例：负载总功率是1000KW电机低压开关为：1200V/800A.首先算出电机的额定电流是多大。

把电机功率除以低压开关额定电压再除以根号3，再除以功率因数，（一般情况功率因数都取cos30o,为0.866）就等于电机的额定电流值。

计算方法：1000÷1.2÷1.732÷0.866=555.59A.根据以上的参数我们就可以把低压侧的短路过载倍数计算出来。

过载长延时、短路短延时、短路瞬时脱扣电流的整定

过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1.脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

二、热磁脱扣、电子脱扣1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2.电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。

高压开关整定计算方法

高低压开关过载、短路整定计算方法1、过载整定1140V系统负荷额定电流Ie=0.67 Pe （式二）3300V系统负荷额定电流Ie=0.23 Pe （式三）6000V系统负荷额定电流Ie=0.13 Pe （式四）Pe——开关所带总负荷功率，kw2、短路整定整定公式Iz≥IQe+KxΣIe （式五）IQe——开关所带负荷容量最大的电动机的起动电流电动机的起动电流是其本身额定电流的4~7倍，一般取6倍660V系统IQe=6Ie =6×1.15 Pmax （式六）1140V系统IQe=6Ie =6×0.67 Pmax （式七）ΣIe ——其余电动机的额定电流之和，A。

计算方法按式一和式二计算。

3、校验校验公式为：Id（2）/ Iz ≥1.5 （式八）1.5——保护装置的可靠动作系数。

为标准截面。

电缆换算关系如下：电缆截面（mm2）4 6 10 16 25 35 50换算系数11.97 8.11 4.75 3.01 1.91 1.37 1.00电缆截面（mm2）70 95 120 150换算系数0.73 0.53电网电压为127V时不同截面的换算长度表（m）表二：电缆截面（mm2）2.5 4 6 10换算系数1.64 1.00 0.58 0.34附表：压风机房主电动机0.8~0.85 0.8~0.85斜井带式提升机0.75 0.7主排水泵0.75~0.85 0.8综采工作面0.6~0.75 0.6~0.7掘进工作面0.3~0.4 0.6输送机和绞车0.6~0.7 0.7两台风机，每台15KW，所用电缆截面为70 mm2，末端负荷距变压器所用电缆共计150m，（1）过载电流整定：该系统为660V系统按公式一计算Ie=1.15Pe=1.15×（35KW+15KW）=57.5A取过流整定值58A.（2）短路电流整定：IQe 按公式六计算IQe =6Ie =6×1.15 PmaxIQe =6Ie=6×1.15 Pmax =6×1.15×35=241.5AKxΣIe =1×1.15×（15KW+15KW）=34.5AIz ≥IQe+KxΣIe =241.5A+34.5A=276A所以最小短路电流整定值为276A。

过载短路整定计算方法

高低压开关过载、短路整定计算方法1、过载整定660V系统负荷额定电流I e=1.15P e （式一）1140V系统负荷额定电流I e=0.67 P e （式二）3300V系统负荷额定电流I e=0.23 P e （式三）6000V系统负荷额定电流I e=0.13 P e （式四）P e——开关所带总负荷功率，kw2、短路整定整定公式I z≥I Qe+K xΣI e （式五）I Qe——开关所带负荷容量最大的电动机的起动电流电动机的起动电流是其本身额定电流的4~7倍，一般取6倍660V系统I Qe =6I e =6×1.15 P max （式六）1140V系统I Qe =6I e =6×0.67 P max （式七）P max ——开关所带负荷容量最大的电动机的额定功率K x ——需用系数，范围是0~1，不同负荷取不同值，可查表得，一般情况取最大值1。

ΣI e ——其余电动机的额定电流之和，A。

计算方法按式一和式二计算。

3、校验校验公式为：I d（2）/ I z ≥1.5 （式八）I d（2）——被保护电缆干线或支线距变压器最远点的两相短路电流值，查表可得。

I z ——计算出的短路电流整定值。

1.5——保护装置的可靠动作系数。

两相短路电流可以根据变压器的容量、短路点至变压器的电缆换算长度从表中查出。

在380V、660V、1140V系统中，以50mm2作为标准截面；在127V系统中，以4 mm2作为标准截面。
