灯杆高度选择
路灯杆一般多少米一个

路灯杆一般多少米一个
路灯杆一般多少米一个?如果您问的安装间距,那一般是10米-20米左右一盏,但实际间距要根据道路款式和灯具的光源功率及灯杆高度来计算决定,如厂区道路,乡村道路,市区道路,路灯的宽度是不一样的,其功率大小也有30W,60W,120W,150W,200W,300W等多种规格,安装时路灯间距也是不一样的。
那常规路灯杆一般有4米,4.5米、5米6米7米8米9米10米12米,高杆灯有15米20米25米30米等,庭院灯有2.5米3米3.5米4米等,草坪灯有0.5米0.6米0.8米1米等,路灯杆的高度是根据道路实际道路性质定的,如果您不清楚,可以让路灯厂家来给方案。

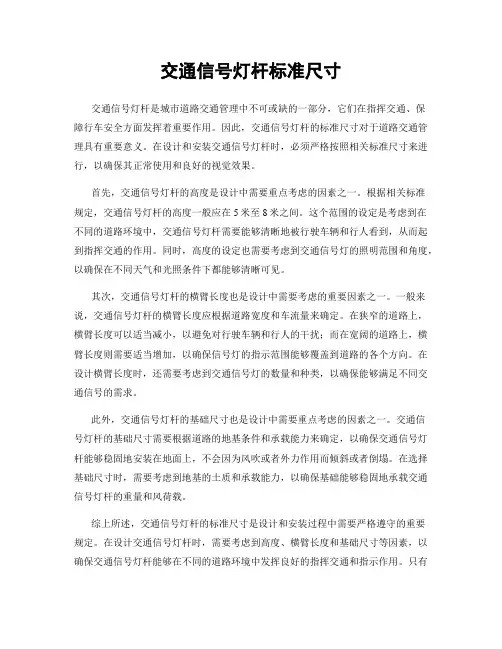

交通信号灯杆标准尺寸

交通信号灯杆标准尺寸交通信号灯杆是城市道路交通管理中不可或缺的一部分,它们在指挥交通、保障行车安全方面发挥着重要作用。
因此,交通信号灯杆的标准尺寸对于道路交通管理具有重要意义。
在设计和安装交通信号灯杆时,必须严格按照相关标准尺寸来进行,以确保其正常使用和良好的视觉效果。
首先,交通信号灯杆的高度是设计中需要重点考虑的因素之一。
根据相关标准规定,交通信号灯杆的高度一般应在5米至8米之间。
这个范围的设定是考虑到在不同的道路环境中,交通信号灯杆需要能够清晰地被行驶车辆和行人看到,从而起到指挥交通的作用。
同时,高度的设定也需要考虑到交通信号灯的照明范围和角度,以确保在不同天气和光照条件下都能够清晰可见。
其次,交通信号灯杆的横臂长度也是设计中需要考虑的重要因素之一。
一般来说,交通信号灯杆的横臂长度应根据道路宽度和车流量来确定。
在狭窄的道路上,横臂长度可以适当减小,以避免对行驶车辆和行人的干扰;而在宽阔的道路上,横臂长度则需要适当增加,以确保信号灯的指示范围能够覆盖到道路的各个方向。
在设计横臂长度时,还需要考虑到交通信号灯的数量和种类,以确保能够满足不同交通信号的需求。
此外,交通信号灯杆的基础尺寸也是设计中需要重点考虑的因素之一。
交通信号灯杆的基础尺寸需要根据道路的地基条件和承载能力来确定,以确保交通信号灯杆能够稳固地安装在地面上,不会因为风吹或者外力作用而倾斜或者倒塌。
在选择基础尺寸时,需要考虑到地基的土质和承载能力,以确保基础能够稳固地承载交通信号灯杆的重量和风荷载。
综上所述,交通信号灯杆的标准尺寸是设计和安装过程中需要严格遵守的重要规定。
在设计交通信号灯杆时,需要考虑到高度、横臂长度和基础尺寸等因素,以确保交通信号灯杆能够在不同的道路环境中发挥良好的指挥交通和指示作用。
只有严格遵守相关标准尺寸,才能够保障交通信号灯杆的正常使用,提高道路交通管理的效率和安全性。
LED路灯不同瓦数和匹配灯杆高度以及路面宽度常规配置

LED路灯不同瓦数和匹配灯杆高度以及路面宽度常规配置
来源:商友照明发布日期:2012.03.24 阅读:374
一,常见led路灯替代传统高压钠灯w数对照表:
注:其中56w,112w,168w为透镜式led路灯,60w,120w,180w为反光镜式LED路灯.
二.太阳能路灯、庭院灯常用w数及灯杆高度对比表:
注:此表仅供参考之用,目前本司做最大太阳能路灯为60W,如果有更大W数询问技术人员;
东莞商友照明路灯厂,自2010年开始,研发部人员开始主力研究LED 路灯灯具,现公司已成功开发三款模型,样品不同功率,在我司门市
展厅一一呈现;
本司所用芯片,全部为美国普瑞芯片、台湾晶元芯片,光源采用MOSO 品牌;使灯具寿命达到最大化!
三.道路的照明标准
根据《城市道路照明设计标准》的规定:快速路平均照度20lx,均匀度0.4,主干路平均照度15lx,均匀度0.35,次干路平均照度8lx,均匀度0.35,支路平均照度5lx,均匀度0.3。
注:此为高压钠灯照度标准,LED路灯标准国内尚未有统一标准。
具体参考各地制定标准。
路灯灯杆国家设计标准

路灯灯杆国家设计标准
路灯灯杆是道路照明设施的重要组成部分,国家对其进行了严格的设计标准,以确保道路照明效果和安全性。
以下是我对路灯灯杆国家设计标准的介绍。
首先,路灯灯杆的高度应根据道路宽度、道路等级和交通情况等因素确定。
一般来说,城市道路的灯杆高度在6-10米之间,高速公路的灯杆高度可以在8-14米之间。
同时,在道路曲线
和斜坡处的灯杆高度也需要加以考虑,以确保路灯的照明范围和道路的可见性。
其次,路灯灯杆的材料选择也有相应的标准。
一般来说,常用的路灯灯杆材料有钢材、铸铁、铝合金等。
这些材料具有良好的耐腐蚀性和抗风性能,能够在恶劣的气候条件下保持良好的稳定性。
此外,路灯灯杆还需要经过防腐处理,以增加其使用寿命。
另外,路灯灯杆上的灯具安装也有一定的规定。
一般来说,灯杆的顶部应该具有良好的插拔结构,以方便灯具的更换和维修。
此外,灯杆的防雷装置也是必不可少的,以确保灯杆及其周围区域的安全。
此外,国家对路灯灯杆的设计还有一些其他要求。
比如,灯杆应具有良好的耐震性,能够在地震等自然灾害中保持稳定。
灯杆的基础也需要按照一定的标准进行设计,以确保其稳固性和承重能力。
另外,灯杆上的护栏和广告牌等附属设施也需要考虑安全性和美观性的要求。
总之,路灯灯杆国家设计标准对于道路照明设施的安全性和效果起到了关键性的作用。
通过严格的设计标准,我们能够在夜间行车时提供足够的照明,增加行车的安全性。
同时,良好的设计标准也能够保证路灯灯杆的稳定性和耐用性,降低维护和更换成本。
路灯杆的技术要求和制作工艺

路灯杆的技术要求和制作工艺路灯产品一般要求:1灯杆高10m,上口径Ф75mm,下口径:Ф175mm,壁厚不小于4mm;法兰厚不小于18m m,法兰规格尺寸应与已预埋的螺栓尺寸相一致;立杆上顶为不锈钢球,灯杆为一次性卷制、焊接而成,焊缝均匀、平整,不得有气孔、夹渣、漏焊等缺陷;焊缝的加强高度不大于2m m,管口光滑无毛刺。
2灯臂长1.2m,臂杆为Ф60钢管组成。
3灯杆采用内外热镀锌、防腐喷塑(颜色见附图),表面光亮平滑、无凹凸、无污点、不褪色,抗风力十级以上。
4法兰结构尺寸依据道路路灯基础尺寸,灯杆安装要保证安全接地。
5灯具的灯体为铝合金(A00铝材)压铸成型,外表光滑、配合精密、安装方便。
6反射器采用高纯度铝板拉伸成型。
7灯罩采用高透明的钢化玻璃制成,透光性好、强度高、具雨水冲刷自洁功能。
8免维修内换泡结构有良好的防水、防尘功能。
上掀盖平台操作,便于维修。
9防触电保护等级:Ⅰ类。
10电器采用国优品牌(包括镇流器、灯泡、触发器、电容器),电器配置于顶部灯头体。
11灯型及具体结构尺寸详见附图。
路灯一般按照设计单位的要求,根据道路的实际情况制定标准,所以很难有一个通用的标准的……路灯的构造、各构件的技术参数性能说明一、灯杆:1、灯杆材质选用上海宝钢产优质低碳钢Q235A型,钢材的硅含量不高于0.04%,经大型折弯机一次折弯成型,直线度误差不超过0.05%,灯杆的抗风能力按36.9米/秒11级以上设计,抗地震烈度为8级.2、杆体总高X米,上口径为Xmm,下口径为Xmm,壁厚Xmm.灯杆底部带有法兰盘,法兰盘安装孔距为?X,通过地脚螺栓安装在基础上.(X为用户设定的参数,或由公司按常规配置)3、灯杆焊接方式为自动埋弧焊接,焊接可靠,表面光滑,无明显的气孔、焊瘤、咬边等焊接缺陷,超声波探伤检验,达焊接GBl1345Ⅱ级标准要求.4、钢杆防腐处理采用内外热镀锌,镀锌工艺过程经过酸洗、热镀锌、水洗、磷化、钝化等过程,镀锌层表面光滑美观,光泽一致,无皱皮、流坠及锌瘤、起皮、斑点、阴阳面等缺陷存在,锌层厚度达到86um以上,符合国家标准GB/T13912-92,镀锌层附着力符合GB2694-88的要求,防腐寿命大于30年.5、灯杆热镀锌后进行静电喷塑(颜色可选择),喷塑前先磨砂以增加附着力,喷塑过程中严格控制固化时间和温度,保证塑层均匀、光滑、无气孔.喷塑层厚度g1Ooum,附着力达到GB928 6-880级,表面光滑,硬度g2H.二、灯具:1、灯体、灯盖采用铝合金压铸,表面经静电喷塑处理,结构轻巧耐腐蚀.灯具外壳防腐蚀性能Ⅱ级;防护等级IP65;防触电等级Ⅰ类.符合《灯具安全要求及试验》(GB7000.1-7000.6)的规定.2、反射器采用高纯铝压制成型,经阳极氧化电化学抛光处理,具有光学性能稳定,反射率高的特点.3、透光罩采用曲面高强度钢化玻璃,耐高温200℃以上,透光率高,耐冲击.4、反射器、钢化玻璃罩以及灯座用密封胶粘成一体,组成内换泡结构,具有良好的密封性能,密封圈耐高温250℃以上,密封程度达IP66.三、电器:采用上海飞利浦250W高压钠灯,配飞利浦镇流器、触发器、电容,飞利浦节能灯.(或用户选择的其它品牌)四、其它技术参数:1、灯杆高度:+/-5%2、梁臂杆高(长):+/-1%3、额定工作电压:220V(有效质)4、额定绝缘电压:500V(有效质)5、额定频率:5OHz6、绝缘电阻:g5OOMQ7、介电强度:能承受交流5Ohz、15OV(有效质),实验电压历时lmin无击穿或闪络现象8、功率因素:cns∮g0.859、灯具防触电保护类别:Ⅰ类10、接线方式:单相11、灯具效率:g75%12、防护等级:IP6513、反光器材料:3002-0高纯铝板14、灯罩材料:高透明耐强曲面钢化玻璃15、灯具配光曲线:翼型的配光曲线16、灯具全部电器(镇流器、触发器、电容器)均安装在灯具内五、检验标准:灯杆检验标准:质量管理手册、检验、试验规范及相应国标与工艺技术文件.灯具检验标准:GB3037-91及相应国标与工艺技术文件.六、包装:路灯灯杆编织带包装、灯具装箱包装.(一)淤红公路灯具具体要求淤红公路设计装灯单挑灯42组,技术要求如下:1、按图纸加工制作。
6米灯杆标准

6米灯杆标准
根据中国国家标准,标准的6米灯杆应满足以下要求:
1. 材质:常用的材质为碳素结构钢或热镀锌钢管。
2. 高度:灯杆的高度应为6米,包括其自身的高度和地下的埋深。
3. 直径和厚度:灯杆的直径一般为60毫米至140毫米之间,而管壁的厚度一般为2毫米至4毫米之间。
4. 防腐处理:灯杆一般需要进行防腐处理,常见的处理方式包括热镀锌或喷塑处理。
这样可以增加灯杆的抗腐蚀性能,延长其使用寿命。
5. 安装方式:灯杆可以通过埋入地下,或者使用基础安装螺栓固定在地面上。
安装方式需要根据具体情况来选择。
6. 配件:灯杆常常需要与灯具、电缆等配件一起使用。
配件的种类和规格需要根据具体情况来选择。
需要注意的是,以上是一般的标准要求,实际的灯杆规格和要求可能会因地区、用途和设计要求等因素而有所差异。
因此,在具体应用中,需要参考当地的相关标准和规范来确定具体的灯杆标准。
标准足球场灯杆高度

标准足球场灯杆高度足球场是一项受欢迎的体育运动,而足球场的灯光设施对于比赛和训练至关重要。
灯光的高度和分布对于球场的照明效果和比赛质量有着直接的影响。
因此,足球场灯杆的高度是一个需要认真考虑的问题。
标准足球场灯杆的高度通常是多少呢?根据国际足联(FIFA)的规定,标准足球场灯杆的高度应该在25米到30米之间。
这个范围是经过多次实践和研究得出的,可以保证在不同天气和光线条件下,足球场都能够提供良好的照明效果。
为什么足球场灯杆的高度如此重要呢?首先,足球是一项高速运动的体育项目,球员需要在比赛中迅速反应和判断球的位置。
良好的照明能够确保球员在比赛中能够清晰地看到球和队友,从而提高比赛的质量和安全性。
其次,观众和裁判也需要足够明亮的灯光来观赛和判断比赛情况。
如果灯光不足或者分布不均匀,将会影响比赛的公正性和观赏性。
除了足球场灯杆的高度,灯光的分布也是非常重要的。
在安装灯光时,需要确保整个足球场的照明均匀,避免出现阴影区域或者光线过强的区域。
这不仅需要足够数量的灯具,还需要合理的安装位置和角度。
一般来说,灯光应该均匀地覆盖整个足球场,并且避免直射到球员和观众的眼睛,以免影响比赛和观赛体验。
在选择足球场灯具时,还需要考虑节能和环保的因素。
现代的LED灯具能够提供更高的光照效果,同时能够降低能耗和减少光污染。
因此,在足球场灯光设施的更新和改造时,可以考虑采用LED灯具来提高照明效果,减少能耗,降低维护成本。
总的来说,标准足球场灯杆的高度应该在25米到30米之间,同时需要注意灯光的分布和节能环保的考虑。
良好的照明设施不仅能够提高比赛和训练的质量,还能够提升观赏体验,为球员和观众营造一个安全舒适的环境。
因此,在建设和改造足球场时,足球场灯光设施的设计和安装应该得到足够的重视和关注。
红绿灯杆有多高

红绿灯信号灯大家应该都不陌生,一般都是高高悬挂在路口处,那么悬挂红绿灯的灯杆一般高度是多少呢?
一般来说,红绿灯杆的高度都在6-7.5米之间,是道路交通信号灯的重要构架部分。
信号灯杆按照结构分为八角信号灯杆,圆柱信号灯杆,圆锥信号灯杆。
按照结构可以分为单悬臂信号灯杆,双悬臂信号灯杆,框架信号灯杆,一体化信号灯杆。
信号灯杆在道路交通中主要用来支架交通信号灯,使交通信号灯位于交通最有利的位置。
现实中人们只重视交通信号灯,但是信号灯杆作为交通信号灯的支架,也起着非常重要的作用。
交通信号杆的材质:一般由不锈钢管焊接而成。
主要技术参数:
杆高:6000mm-7500mm
臂长:2000mm~24000mm
主杆:壁厚4mm~12mm
横杆:壁厚2mm~8mm
杆体表面:杆体热镀锌
防护等级:IP54
以上就是红绿灯杆高度的相关内容,希望能够帮到大家,感谢您的阅读!。
地面舞台灯安装尺寸标准

地面舞台灯安装尺寸标准
一、舞台灯具尺寸
舞台灯具的尺寸通常根据舞台的尺寸和演出需求来确定。
一般来说,舞台灯具的高度应在2.5米到3米之间,宽度应在1.5米到2米之间,深度不应超过1米。
这样的尺寸可以确保灯具不会遮挡舞台上的演员,同时也能满足演出的照明需求。
二、灯杆高度
灯杆的高度应根据舞台的高度和演出需求来确定。
一般来说,灯杆的高度应在2米到3米之间,以确保灯具能够照亮整个舞台。
如果舞台高度较低,灯杆可以相应降低,但不应低于1.5米。
三、灯具与台口距离
灯具与台口的距离应保持在2米到3米的范围内。
这个距离可以确保灯具不会遮挡观众的视线,同时也能使演员在舞台上得到适当的照明。
如果距离过近,可能会对观众的视线造成干扰,如果距离过远,则可能会导致照度不足。
四、灯具安装位置
灯具的安装位置应考虑舞台的布局和演出的需求。
一般来说,灯具应安装在舞台的两侧或顶部,以避免对观众的视线造成干扰。
同时,灯具的位置还应根据演出的需求进行调整,以确保演员和道具能够得到适当的照明。
五、灯具排列间距
灯具的排列间距应根据舞台的大小和演出需求来确定。
一般来说,灯
具之间的间距应在1米到1.5米的范围内。
这个间距可以确保每个灯具都能照亮舞台的一部分,同时也能避免相互之间的干扰。
如果间距过小,可能会导致照度不足或产生阴影,如果间距过大,则可能会浪费能源和资源。
路灯杆的技术要求和制作工艺

路灯杆的技术要求和制作工艺路灯产品一般要求:1灯杆高10m,上口径Ф75mm,下口径:Ф175mm,壁厚不小于4mm;法兰厚不小于18m m,法兰规格尺寸应与已预埋的螺栓尺寸相一致;立杆上顶为不锈钢球,灯杆为一次性卷制、焊接而成,焊缝均匀、平整,不得有气孔、夹渣、漏焊等缺陷;焊缝的加强高度不大于2m m,管口光滑无毛刺。
2灯臂长1.2m,臂杆为Ф60钢管组成。
3灯杆采用内外热镀锌、防腐喷塑(颜色见附图),表面光亮平滑、无凹凸、无污点、不褪色,抗风力十级以上。
4法兰结构尺寸依据道路路灯基础尺寸,灯杆安装要保证安全接地。
5灯具的灯体为铝合金(A00铝材)压铸成型,外表光滑、配合精密、安装方便。
6反射器采用高纯度铝板拉伸成型。
7灯罩采用高透明的钢化玻璃制成,透光性好、强度高、具雨水冲刷自洁功能。
8免维修内换泡结构有良好的防水、防尘功能。
上掀盖平台操作,便于维修。
9防触电保护等级:Ⅰ类。
10电器采用国优品牌(包括镇流器、灯泡、触发器、电容器),电器配置于顶部灯头体。
11灯型及具体结构尺寸详见附图。
路灯一般按照设计单位的要求,根据道路的实际情况制定标准,所以很难有一个通用的标准的……路灯的构造、各构件的技术参数性能说明一、灯杆:1、灯杆材质选用上海宝钢产优质低碳钢Q235A型,钢材的硅含量不高于0.04%,经大型折弯机一次折弯成型,直线度误差不超过0.05%,灯杆的抗风能力按36.9米/秒11级以上设计,抗地震烈度为8级.2、杆体总高X米,上口径为Xmm,下口径为Xmm,壁厚Xmm.灯杆底部带有法兰盘,法兰盘安装孔距为?X,通过地脚螺栓安装在基础上.(X为用户设定的参数,或由公司按常规配置)3、灯杆焊接方式为自动埋弧焊接,焊接可靠,表面光滑,无明显的气孔、焊瘤、咬边等焊接缺陷,超声波探伤检验,达焊接GBl1345Ⅱ级标准要求.4、钢杆防腐处理采用内外热镀锌,镀锌工艺过程经过酸洗、热镀锌、水洗、磷化、钝化等过程,镀锌层表面光滑美观,光泽一致,无皱皮、流坠及锌瘤、起皮、斑点、阴阳面等缺陷存在,锌层厚度达到86um以上,符合国家标准GB/T13912-92,镀锌层附着力符合GB2694-88的要求,防腐寿命大于30年.5、灯杆热镀锌后进行静电喷塑(颜色可选择),喷塑前先磨砂以增加附着力,喷塑过程中严格控制固化时间和温度,保证塑层均匀、光滑、无气孔.喷塑层厚度g1Ooum,附着力达到GB928 6-880级,表面光滑,硬度g2H.二、灯具:1、灯体、灯盖采用铝合金压铸,表面经静电喷塑处理,结构轻巧耐腐蚀.灯具外壳防腐蚀性能Ⅱ级;防护等级IP65;防触电等级Ⅰ类.符合《灯具安全要求及试验》(GB7000.1-7000.6)的规定.2、反射器采用高纯铝压制成型,经阳极氧化电化学抛光处理,具有光学性能稳定,反射率高的特点.3、透光罩采用曲面高强度钢化玻璃,耐高温200℃以上,透光率高,耐冲击.4、反射器、钢化玻璃罩以及灯座用密封胶粘成一体,组成内换泡结构,具有良好的密封性能,密封圈耐高温250℃以上,密封程度达IP66.三、电器:采用上海飞利浦250W高压钠灯,配飞利浦镇流器、触发器、电容,飞利浦节能灯.(或用户选择的其它品牌)四、其它技术参数:1、灯杆高度:+/-5%2、梁臂杆高(长):+/-1%3、额定工作电压:220V(有效质)4、额定绝缘电压:500V(有效质)5、额定频率:5OHz6、绝缘电阻:g5OOMQ7、介电强度:能承受交流5Ohz、15OV(有效质),实验电压历时lmin无击穿或闪络现象8、功率因素:cns∮g0.859、灯具防触电保护类别:Ⅰ类10、接线方式:单相11、灯具效率:g75%12、防护等级:IP6513、反光器材料:3002-0高纯铝板14、灯罩材料:高透明耐强曲面钢化玻璃15、灯具配光曲线:翼型的配光曲线16、灯具全部电器(镇流器、触发器、电容器)均安装在灯具内五、检验标准:灯杆检验标准:质量管理手册、检验、试验规范及相应国标与工艺技术文件.灯具检验标准:GB3037-91及相应国标与工艺技术文件.六、包装:路灯灯杆编织带包装、灯具装箱包装.(一)淤红公路灯具具体要求淤红公路设计装灯单挑灯42组,技术要求如下:1、按图纸加工制作。
高杆灯符合相应的国家标准

一、高杆灯符合相应的国家标准(GB)或国际电工委员会标准(IEC)。
并执行国家标准、国际标准、行业标准的最新版本。
《钢结构设计规范》 GBJ9-1987,GBJ17-1988《高耸结构设计规范》 GBJ135-1990《优质素钢技术条件》 GB/T899-1988《钢铁制品热镀层技术要求》 GB/T13912-1992《焊接质量保证熔化焊接头的要求和缺陷分级》 GB/T12469-1990《升降式高杆照明装置技术条件》 JT/T312-1996《建筑地基基础设计规范》 GB17-89二、高杆灯技术参数灯杆部分1、灯杆高度15-50米,灯杆采用多边形(通常为8边/12边/16边)拔销杆,插接式结构,(20米以下分两节,壁厚6mm/8mm;25米-30米分三节壁厚6/8/10mm,35米-40米分四节,壁厚6/8/8/10或6/8/10/12)插接长度插接处端直径的1.5倍,灯盘为框架结构;底部法兰为圆形。
2、电器门具备合理的操作空间,门内具有电器安装附件;门与杆之间间隙应不超过1毫米,具备良好的防水性能;有专门紧固系统,具备良好的防盗性能,其固定螺栓采用非通用专制工具开启。
3、材质灯杆材质为优质低硅碳钢Q235A钢材(其中Si≤0.04%、屈服强度>245Mpa),材料符合执行标准:GB699-88。
4、焊接工艺整个杆体应无任何一处开裂、漏焊、连续气孔、咬边等,焊缝光滑平整,无凸凹起伏,无任何焊接缺陷,须提供焊接探伤报告,焊接标准依据:GB/T3323—1989III。
安全标准符合国标GB7000.1-7000.5-1996。
5、热镀锌工艺应采用热浸酸内外表面放腐处理,厚度≥75um符合GB—/T13912-92标准.设计使用寿命应不低于30年,镀锌表面应光滑美观,颜色基本一致,捶击试验后不起皮、不剥落。
提供镀锌检测报告。
6、喷塑工艺喷塑应采用户外纯聚脂塑粉,颜色为白色,塑层质量稳定,不退色,不脱落。
篮球场灯杆配置

篮球场灯杆设计安装图
球场灯杆参数介绍:
1.灯杆钢件,表面采用静电喷塑工艺,具有防锈蚀,耐氧化,不掉漆,不退色等优点。
2..灯具玻璃采用高透明,高强度钢化玻璃,并适用GE硅胶封接于灯具下盖,内换炮结构,灯座支架可调节,用于安装不同功率的光源。
3.篮球场灯杆:采用锥型或棱型钢制灯柱,热镀锌防腐不掉漆,不退色,耐候性好。
灯杆主度有6m、8m、10m、12m、15m,也可按要求定做!
4.篮球场灯光:灯头配用PHILIPS或上海亚明金卤灯 400W、800w、1000w,按需求配置!
5.灯杆厚度:2.5---5.0mm,可定制!
6.灯头有单头,双头灯,四头灯、六头灯(根据客户需要)
一、标准型篮球场6根灯杆安装分布图
本方案是由6套2*250W(400W)球场灯组成球场灯灯杆高度6-8米灯杆壁厚:2.5-3.5MM可选:锥杆或直杆灯具:采用250W-1000W高亮度球场灯专用金卤泛光灯适用:标准型比赛球场,收费球场,专业性比赛球场等。
二、篮球场4根灯杆安装分布图
球场灯方案一本方案是由4套2*250W(400W)球场灯组成球场灯灯杆高度6-8米灯杆壁厚:2.3-3.5MM可选:锥杆或直杆灯具:采用250W-1000W高亮度球场灯专用金卤泛光灯
上海正宗亚明金卤灯光:
菲利蒲灯光实物图:
以上是篮球场灯杆灯光安装图,以实物为准,图片仅供参考。
40米高杆灯技术标准

40米高杆灯技术标准
一、杆柱高度
40米高杆灯的杆柱高度应不小于40米,并按照设计要求进行制作和安装。
在设计时,需考虑到灯杆的强度、刚度和稳定性,确保在正常使用条件下不会出现变形、倾斜或倒塌等情况。
二、基础突出地面
40米高杆灯的基础应突出地面不小于5米,以确保灯杆的稳定性和安全性。
基础的设计和施工应符合相关标准和规范,采用钢筋混凝土或其他耐用材料制作,并按照要求进行验收和检测。
三、灯具安装要求
1.灯具应符合国家相关标准和设计要求,并经过质量检测合格。
灯具的安装
位置应合理选择,确保照明效果和视觉效果。
2.灯具的安装高度应不小于40米,并按照设计要求进行固定和安装。
灯具的
安装应牢固可靠,防止出现掉落或被风吹落等情况。
3.灯具的安装应符合安全要求,采取相应的防护措施,确保人员安全和设备
稳定。
四、电气系统要求
1.40米高杆灯的电气系统应符合国家相关标准和设计要求,包括电源、电缆、
开关、配电箱等电气设备。
2.电气系统的设计应合理选择电缆型号和规格,确保电流、电压等参数符合
要求,并采取相应的保护措施。
3.电气系统的安装应符合安全要求,采取相应的防火、防水、防雷等措施,
确保设备安全和人员安全。
五、安全防护要求
1.40米高杆灯应设置相应的安全防护措施,如防护栏、警示标识等,以防止
人员跌落或触电等危险情况。
2.定期对高杆灯进行检查和维护,确保其正常运转和安全性能。
如发现故障
或损坏应及时进行维修或更换。
高杆灯有哪些分类

高杆灯一般指的是15米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置,高杆灯的种类很多,大家可按照灯杆高度、金属杆柱结构以及灯盘落地方式的方式进行分类。
一、按灯杆高度
1.半高杆灯:半高杆灯高度为16~18米,可以看做是简化的小型高杆灯。
半高杆灯
多为固定式灯架或灯盘,灯光四周照射,灯架上安装250、400W高压钠灯或金卤灯。
2.高杆灯:灯杆或灯塔高度在20米以及上,我国规定高杆照明的高度一般不超过
45米。
体育场灯杆或灯塔最高达50~72米,用在广场照明的高杆灯,灯光向四周均匀投射,光源有高压钠灯、金属卤化物灯等。
二、按金属杆住结构
锥形杆结构轻巧合理、风阻小,成为高杆灯灯杆的主流。
三、按灯盘落地方式
1.灯盘升降:灯杆内有升降机构,灯盘可以升降,便于灯具安装和维护,灯盘落下时占地面积小,基本不影响交通和市政市容。
2.升降笼升降:升降笼配合高杆灯内升降机构,可以升至灯盘或落到地面,一个升降笼
可供多基固定式高杆灯使用。
3.倾倒式高杆灯:使用倾倒式高杆灯一定需要充足的灯杆落下场地,灯杆落地时不
能影响交通和城市人们正常的生活,在郊区、广场及体育场等处所可以选择使用。
4.攀爬式高杆灯:高杆灯灯高在20~72米,灯杆支撑架构结构形式可以是金属圆柱
形或桁架形式。
攀爬式高杆灯可以满足超大面积的照明需求,如大型体育场、码头、广场等场所。
5.固定式高杆灯:灯盘与灯杆固定,安装和维修不便,已较少使用。
上述便是南京天仲光电科技有限公司带来的有关高杆灯分类方面资讯,大家可进行参考,还想了解更多资讯,可直接登录该公司官网,即可知晓更多详细信息。
灯杆高度与锥度

6-12米灯杆标准参数以下是云南聚诚科技公司6-12米灯杆的相关标准参数,签单计算杆子时可供参考。
一、标准灯杆尺寸参数表二、利用率1、公司常用规格材料:常规灯杆宽为0.85米、1.25米、1.5米,厚度为2.75mm、3.0mm、3.5mm、3.75mm。
2、6-12米利用率计算如下:6米灯杆:(1)已知灯杆上口=φ60 锥度=11‰δ=2.75 L=6000 选用宽为1.25米钢板料;得到:开料尺寸:上口开料尺寸=174 下口开料尺寸=387,根据下料尺寸,可开4张。
4张钢板的重量=7.85×0.275×112.2×600=145.33Kg(2)1.25米钢板全部利用完的重量=7.85×0.275×125×600=161.9Kg(3)材料的利用率=145.33/161.9×100%=89.77%7米灯杆:(1)已知灯杆上口=φ60 锥度=11‰δ=3.0 L=7000 选用宽为1.25米钢板料;得到:开料尺寸:上口开料尺寸=179 下口开料尺寸=421,根据下料尺寸,可开4张。
4张钢板的重量=7.85×0.3×120×700=197.82Kg(2)1.25米钢板全部利用完的重量=7.85×0.3×125×700=206.06Kg(3)材料的利用率=197.82/206.06×100%=96%8米灯杆:(1)已知灯杆上口=φ60 锥度=11‰δ=3.0 L=8000 选用宽为1.25米钢板料;得到:开料尺寸:上口开料尺寸=179 下口开料尺寸=456,根据下料尺寸,可开4张。
4张钢板的重量=7.85×0.3×127×800=239.27Kg(2)1.25米钢板全部利用完的重量=7.85×0.3×125×800=235.5Kg(3) 材料的利用率=239.27/235.5×100%=101%10米灯杆:(1)已知灯杆上口=φ70 锥度=11‰δ=3.75 L=10000 选用宽为1.5米钢板料;得到:开料尺寸:上口开料尺寸=208 下口开料尺寸=553,根据下料尺寸,可开4张。
