陶瓷电容器基础知识简介陶瓷电容器使用要点大全谈论起陶瓷电容器,我们会想到电子元件器工业。
电子元件器工业在在20世纪出现并得到飞速发展,使得整个世界和人们的工作、生活习惯发生了翻天覆地的变化。
继电器、二极管、电容器、传感器等产品的出现,给我们的生活带来了极大地便利。
而电容器,顾名思义,是‘装电的容器’,是一种容纳电荷的器件。
英文名称:capacitor。
电容是电子设备中大量使用的电子元件之一,广泛应用于隔直,耦合,旁路,滤波,调谐回路,能量转换,控制电路等方面。
文章开篇所提到的陶瓷电容器(ceramiccapacitor;ceramiccondenser)就是用陶瓷作为电介质,在陶瓷基体两面喷涂银层,然后经低温烧成银质薄膜作极板而制成。
它的外形以片式居多,也有管形、圆形等形状。
一、陶瓷电容器基础知识简介1、陶瓷电容器是用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质,并用烧渗法将银镀在陶瓷上作为电极制成。
它又分高频瓷介和低频瓷介两种。
具有小的正电容温度系数的电容器,用于高稳定振荡回路中,作为回路电容器及垫整电容器。
低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用,或对稳定性和损耗要求不高的场合〈包括高频在内〉。
这种电容器不宜使用在脉冲电路中,因为它们易于被脉冲电压击穿。
高频瓷介电容器适用于高频电路。
2、陶瓷电容器又分为高频瓷介电容器和低频瓷介电容器两种。
具有小的正电容温度系数的电容器,用于高稳定振荡电路中,作为回路电容器。
低频瓷介电容器用在对稳定性和损耗要求不高的场合或工作频率较低的回路中起旁路或隔直流作用,它易被脉冲电压击穿,故不能使用在脉冲电路中。
高频瓷介电容器适用于高频电路。
3、陶瓷电容器有四种材质分类:这四种是:Y5V,X5R,X7R,NPO(COG)。
那么这些材质代表什么意思呢?第一位表示低温,第二位表示高温,第三位表示偏差。
Y5V表示工作在-30~+85度,整个温度范围内偏差-82%~+22%X5R表示工作在-55~+85度,整个温度范围内偏差正负15%X7R表示工作在-55~+125度,整个温度范围内偏差正负15%NPO(COG)是温度特性最稳定的电容器,电容温漂很小,整个温度范围容量很稳定,温度也是-55~125度,适用于振荡器,超高频滤波去耦,但容量一般做不大。
电容知识大全
![电容知识大全](https://img.taocdn.com/s3/m/0f5e2c340b4c2e3f57276341.png)
电容知识大全电容是电子设备中大量使用的电子元件之一,广泛应用于隔直,耦合,旁路,滤波,调谐回路,能量转换,控制电路等方面。
用C表示电容,电容单位有法拉(F)、微法拉(uF)、皮法拉(pF),1F=10^6uF=10^12pF一、电容器的型号命名方法国产电容器的型号一般由四部分组成(不适用于压敏、可变、真空电容器)。
依次分别代表名称、材料、分类和序号。
第一部分:名称,用字母表示,电容器用C。
第二部分:材料,用字母表示。
第三部分:分类,一般用数字表示,个别用字母表示。
第四部分:序号,用数字表示。
用字母表示产品的材料:A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介二、电容器的分类1、按照结构分三大类:固定电容器、可变电容器和微调电容器。
2、按电解质分类有:有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。
3、按用途分有:高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
4、频旁路:陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。
5、低频旁路:纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。
6、滤波:铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。
7、调谐:陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。
8、高频耦合:陶瓷电容器、云母电容器、聚苯乙烯电容器。
9、低耦合:纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。
10、小型电容:金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电?容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。
三、常用电容器1、铝电解电容器用浸有糊状电解质的吸水纸夹在两条铝箔中间卷绕而成,薄的化氧化膜作介质的电容器.因为氧化膜有单向导电性质,所以电解电容器具有极性.容量大,能耐受大的脉动电流容量误差大,泄漏电流大;普通的不适于在高频和低温下应用,不宜使用在25kHz以上频率低频旁路、信号耦合、电源滤波2、钽电解电容器用烧结的钽块作正极,电解质使用固体二氧化锰温度特性、频率特性和可靠性均优于普通电解电容器,特别是漏电流极小,贮存性良好,寿命长,容量误差小,而且体积小,单位体积下能得到最大的电容电压乘积对脉动电流的耐受能力差,若损坏易呈短路状态超小型高可靠机件中。
高压瓷片电容472
![高压瓷片电容472](https://img.taocdn.com/s3/m/8b525259a66e58fafab069dc5022aaea998f41a0.png)
高压瓷片电容472标题:"深入了解高压瓷片电容472"在电子设备中,高压瓷片电容472是一种常见且重要的电子元件。
它在电路中起着储存电荷、滤波和耦合等关键功能。
本文将深入介绍高压瓷片电容472的基本特性、应用领域以及注意事项,以帮助读者更好地理解和应用这一电子元件。
首先,高压瓷片电容472是一种多层压敏陶瓷电容器,其电容值为4.7纳法拉德。
它采用了特殊的多层结构和陶瓷材料,具有高电压承受能力和优异的温度稳定性。
这使得高压瓷片电容472在各种高频和高压环境下都能稳定工作。
高压瓷片电容472广泛应用于电源滤波、信号耦合和隔离等电路中。
在电源滤波方面,它能够有效滤除电源中的高频噪声,提供稳定的直流电压输出。
在信号耦合方面,它能够将信号从一个电路传输到另一个电路,实现信号的有效传递和匹配。
此外,高压瓷片电容472还可以用于隔离不同电路之间的高电压,确保电路之间的安全隔离。
在使用高压瓷片电容472时,需要注意以下几点。
首先,应选择符合自己应用需求的电压等级和尺寸规格的瓷片电容472。
其次,应避免在高温、高湿度和强电磁干扰的环境中使用,以免影响其性能和寿命。
此外,应正确安装和焊接瓷片电容472,避免引起电容损坏或引起其他故障。
总结起来,高压瓷片电容472是一种非常重要的电子元件,具有多层压敏陶瓷结构、高电压承受能力和优异的温度稳定性。
它在电子设备中的应用领域广泛,并且能够提供滤波、耦合和隔离等关键功能。
在使用时,需要根据实际需求选择合适的规格和注意遵守安装使用要求,以确保其正常工作和延长使用寿命。
注意:本文旨在提供有关高压瓷片电容472的基本知识和注意事项,并不涉及任何版权争议或包含不良信息。
贴片陶瓷电容知识(介质,DF,漏电,应用等)
![贴片陶瓷电容知识(介质,DF,漏电,应用等)](https://img.taocdn.com/s3/m/26d55c48cf84b9d528ea7ad4.png)
AVX/松下/华亚/国巨/TDK ,TAIYO,村田(不是春田啊),AVX单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件,就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是AVX公司的命名方法,其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的。
其典型的容量相对使用寿命的变化小于±0.1%。
NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。
下表给出了NPO电容器可选取的容量范围。
容量精度在5%左右,但选用这种材质只能做容量较小的,常规100PF以下,100PF-1000PF也能生产但价格较高介质损耗最大0。
15%封装DC=50V DC=100V0805 0.5---1000pF 0.5---820pF1206 0.5---1200pF 0.5---1800pF1210 560---5600pF 560---2700pF2225 1000pF---0.033μF 1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。
陶瓷电容的材料
![陶瓷电容的材料](https://img.taocdn.com/s3/m/54961a63905f804d2b160b4e767f5acfa1c783f1.png)
陶瓷电容的材料全文共四篇示例,供读者参考第一篇示例:陶瓷电容是一种常见的电子元件,用于在电路中储存和放出电荷。
它由陶瓷材料制成,具有高介电常数和低介电损耗,因此在高频电路和电源稳压器等领域有着广泛的应用。
下面我们将详细介绍陶瓷电容的材料及其特点。
一、陶瓷电容的材料种类1. 氧化铝陶瓷电容:氧化铝是一种硬质的陶瓷材料,具有优异的绝缘性能和高介电常数,因此被广泛应用于陶瓷电容中。
氧化铝陶瓷电容具有较高的电容密度和稳定性,可用于高频电路和高温环境下的应用。
2. 钛酸钡陶瓷电容:钛酸钡是一种具有极高介电常数和低介电损耗的陶瓷材料,被广泛用于陶瓷电容的制造。
钛酸钡陶瓷电容具有优异的频率特性和稳定性,适用于高频电路和天线等领域。
3. 陶瓷电容:除了氧化铝和钛酸钡外,还有其他种类的陶瓷材料被用于制造陶瓷电容,如氮化硅陶瓷、钛酸锶陶瓷等。
这些材料具有不同的介电性能和应用范围,可以根据具体的电路设计需求来选择适合的陶瓷材料。
二、陶瓷电容的特点1. 高介电常数:陶瓷材料具有相对较高的介电常数,使得陶瓷电容具有较大的电容密度,适合用于储存和放出电荷。
2. 低介电损耗:陶瓷电容具有较低的介电损耗,能够保持较高的电容稳定性和频率特性,适合用于高频电路和微波设备。
3. 耐高温性能:由于陶瓷材料具有较高的热稳定性,陶瓷电容具有良好的耐高温性能,可以在高温环境下长期稳定工作。
4. 耐湿气性能:陶瓷电容具有较高的绝缘性能和耐湿气性能,能够保持电容器的稳定性和可靠性,适合在潮湿环境中的应用。
5. 尺寸小巧:陶瓷电容的尺寸通常较小,便于在电路板上进行布置和安装,节省空间。
三、陶瓷电容的应用领域1. 通信设备:陶瓷电容广泛应用于通信设备中,用于天线匹配、滤波器和功率放大器等部件。
2. 电源稳压器:陶瓷电容在电源稳压器中起着重要作用,用于滤波器和去耦电容等功能。
3. 无线传感器:陶瓷电容也被广泛用于无线传感器中,用于信号调理和射频天线的匹配。
x1 y1 高压瓷片电容
![x1 y1 高压瓷片电容](https://img.taocdn.com/s3/m/adbe9a5d793e0912a21614791711cc7931b77881.png)

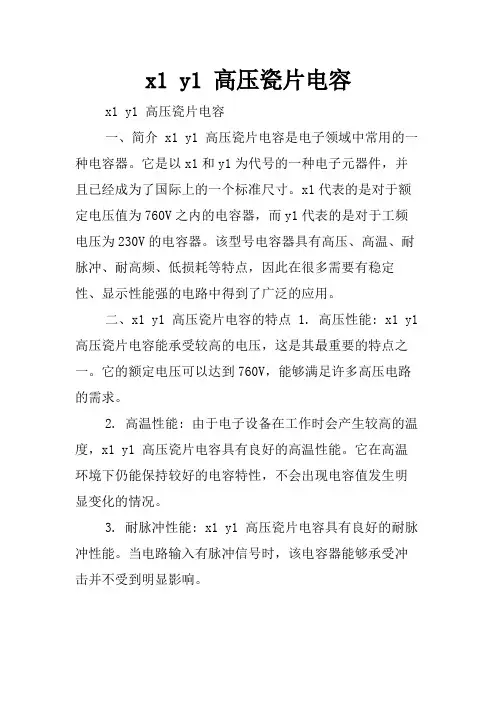

x1 y1 高压瓷片电容x1 y1 高压瓷片电容一、简介 x1 y1 高压瓷片电容是电子领域中常用的一种电容器。
它是以x1和y1为代号的一种电子元器件,并且已经成为了国际上的一个标准尺寸。
x1代表的是对于额定电压值为760V之内的电容器,而y1代表的是对于工频电压为230V的电容器。
该型号电容器具有高压、高温、耐脉冲、耐高频、低损耗等特点,因此在很多需要有稳定性、显示性能强的电路中得到了广泛的应用。
二、x1 y1 高压瓷片电容的特点 1. 高压性能: x1 y1 高压瓷片电容能承受较高的电压,这是其最重要的特点之一。
它的额定电压可以达到760V,能够满足许多高压电路的需求。
2. 高温性能: 由于电子设备在工作时会产生较高的温度,x1 y1 高压瓷片电容具有良好的高温性能。
它在高温环境下仍能保持较好的电容特性,不会出现电容值发生明显变化的情况。
3. 耐脉冲性能: x1 y1 高压瓷片电容具有良好的耐脉冲性能。
当电路输入有脉冲信号时,该电容器能够承受冲击并不受到明显影响。
4. 耐高频性能: 在高频电路中,x1 y1 高压瓷片电容能够提供良好的性能。
它的等效串联电阻和等效串联电感较小,满足高频电路对于电容器的要求。
5. 低损耗: x1 y1 高压瓷片电容具有较低的损耗。
它的损耗因数较小,能够提供较好的效率。
三、应用领域 1. 电源电路: x1 y1 高压瓷片电容常被用于各种电源电路中,承担稳压、滤波、隔离等功能。
其高压性能和耐高温性能使其成为电源电路中不可或缺的电容器。
2. 电子设备: x1 y1 高压瓷片电容在各种电子设备中都有广泛的应用,如电视机、计算机、手机、音响等。
它能很好地满足这些设备对于稳定性、高频性能和耐高温性能的要求。
3. 通信设备: x1 y1 高压瓷片电容也被广泛应用于通信设备中,如无线电、卫星通信等。
它在通信设备中能够提供稳定的电容特性,并且能适应较宽的工作频率范围。
4. 其他领域: x1 y1 高压瓷片电容还可以应用于医疗设备、军事设备、照明设备等领域。
贴片陶瓷电容知识(介质,DF,漏电,应用等)
![贴片陶瓷电容知识(介质,DF,漏电,应用等)](https://img.taocdn.com/s3/m/26d55c48cf84b9d528ea7ad4.png)
AVX/松下/华亚/国巨/TDK ,TAIYO,村田(不是春田啊),AVX单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件,就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是AVX公司的命名方法,其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的。
其典型的容量相对使用寿命的变化小于±0.1%。
NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。
下表给出了NPO电容器可选取的容量范围。
容量精度在5%左右,但选用这种材质只能做容量较小的,常规100PF以下,100PF-1000PF也能生产但价格较高介质损耗最大0。
15%封装DC=50V DC=100V0805 0.5---1000pF 0.5---820pF1206 0.5---1200pF 0.5---1800pF1210 560---5600pF 560---2700pF2225 1000pF---0.033μF 1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。
0.1uf 高压陶瓷电容
![0.1uf 高压陶瓷电容](https://img.taocdn.com/s3/m/4d959a3e5bcfa1c7aa00b52acfc789eb162d9e4c.png)
0.1uf高压陶瓷电容
0.1uf高压陶瓷电容是一种具有重要应用价值的电子元件,其主要特点包括高电压、高绝缘性、高稳定性以及低成本等。
这种电容通常用于各类电子设备的电源电路中,如开关电源、DC-DC转换器、电池保护板等,可以起到平滑电流、储能以及抑制电磁干扰的作用。
高压陶瓷电容的工作原理是基于陶瓷的介电常数来储存电荷。
在高压环境下,电介质材料能够承受高电压,同时保证电容值稳定不变。
这种电容的绝缘性能优良,因此具有较高的绝缘电阻和较低的漏电流。
此外,高压陶瓷电容还具有较好的温度特性,能够在较宽的温度范围内保持稳定的性能。
在选择和使用高压陶瓷电容时,需要注意一些事项。
首先,要根据电路的要求选择合适的型号和规格。
其次,要关注电容的耐压值和使用环境,确保其能够承受正常工作条件下的电压和温度变化。
此外,还需要考虑电容的容量、精度以及误差范围等因素。
总的来说,0.1uf高压陶瓷电容是一种具有重要应用价值的电子元件,适用于各类电源电路中。
在使用时,需要根据实际需求进行选择和使用,以确保其能够发挥最佳的性能并保证电子设备的稳定性和可靠性。
最全面陶瓷贴片电容终极学习篇(干货值得收藏)
![最全面陶瓷贴片电容终极学习篇(干货值得收藏)](https://img.taocdn.com/s3/m/fb82eb64c850ad02de804157.png)
最全面陶瓷贴片电容终极学习篇(干货值得收藏)
最全面陶瓷贴片电容(MLCC)知识篇章,值得电子工程师们珍藏。
多层片式陶瓷电容器
——简称贴片电容、片容
日本及台湾地区常称为积层电容或叠层电容
MLCC—Multi-Layer Ceramic Capacitors
1960’s 由美国人发明,1980’s日本人发扬光大并实现用低成本贱金属量产。
制造流程
内部结构
尺寸系列
标准系列化的外形尺寸
最常用英寸单位系统来表示:
0603—"06"表示:长0.06inch=1.6mm,
"03"表示:宽0.03inch=0.8mm
也有用国际单位系统表示:
1608—"16"表示:长1.6mm
"08"表示:宽0.8mm
表一贴片电容全系列尺寸表
最小规格尺寸01005(长0.25mm*宽0.125mm),目前只有少数几家日本公司在批量生产;0201、0402、0603是目前用量最大的尺寸规格,大型的MLCC企业均可批量生产。
国内,深圳宇阳是专做小尺寸MLCC的厂家;
2220及以上尺寸规格产品,市场占有量很小,大型企业一般不生产,主要是中小MLCC。
高压陶瓷电容作为y电容的原因
![高压陶瓷电容作为y电容的原因](https://img.taocdn.com/s3/m/c8309fc4a1116c175f0e7cd184254b35effd1a62.png)
高压陶瓷电容作为y电容的原因高压陶瓷电容是一种特殊的电容器,具有许多独特的特性和优势,因此在某些特定场合下,被选作y电容。
下面将从以下几个方面来说明高压陶瓷电容作为y电容的原因。
高压陶瓷电容具有较高的绝缘强度。
这是由于高压陶瓷电容采用了陶瓷材料作为电介质,而陶瓷材料具有良好的绝缘性能。
相对于其他类型的电容器,高压陶瓷电容能够承受更高的电压,有效防止电容器在高压下击穿,保证电路的稳定性和安全性。
高压陶瓷电容具有较小的体积和重量。
这对于一些对空间和重量要求较高的场合来说非常重要。
相对于其他类型的电容器,高压陶瓷电容能够在相同电容值的情况下,提供更小的体积和重量。
这使得高压陶瓷电容在一些小型电子设备和集成电路中得到广泛应用。
高压陶瓷电容具有较低的失真和稳定性。
失真是指电容器在工作过程中产生的非线性变化,会影响电路的性能。
高压陶瓷电容采用高质量的陶瓷材料制造,具有较低的失真,能够提供较高的信号传输质量。
同时,高压陶瓷电容的电容值相对稳定,不受温度和频率的影响,能够保持较好的性能稳定性。
高压陶瓷电容具有较长的使用寿命。
由于高压陶瓷电容采用了高质量的陶瓷材料和先进的制造工艺,具有较好的耐久性和稳定性。
相对于其他类型的电容器,高压陶瓷电容的使用寿命更长,能够在恶劣的环境条件下工作,减少更换和维修的频率,降低维护成本。
高压陶瓷电容具有较低的成本。
相对于其他类型的电容器,高压陶瓷电容的制造成本较低,能够提供更具竞争力的价格。
这使得高压陶瓷电容在大规模应用中具有较大的优势,能够满足大量生产和低成本的需求。
高压陶瓷电容作为y电容的原因主要包括较高的绝缘强度、较小的体积和重量、较低的失真和稳定性、较长的使用寿命以及较低的成本。
这些特点使得高压陶瓷电容在一些特定场合下成为最佳选择,为电路的稳定性和可靠性提供了保障。
陶瓷电容 耐压等级
![陶瓷电容 耐压等级](https://img.taocdn.com/s3/m/fc2ca6d66aec0975f46527d3240c844769eaa0e3.png)
陶瓷电容耐压等级
摘要:
1.陶瓷电容的概述
2.陶瓷电容的耐压等级分类
3.陶瓷电容的选用原则
4.陶瓷电容的优缺点分析
5.陶瓷电容的应用领域
正文:
陶瓷电容是一种电子元器件,它是由陶瓷材料和金属电极组成的。
陶瓷电容具有体积小、容量大、稳定性好、高频性能好等特点,因此在电子设备中得到了广泛的应用。
陶瓷电容的耐压等级有很多种,一般来说,它们的耐压等级分为以下几类:低压陶瓷电容、中压陶瓷电容和高压陶瓷电容。
低压陶瓷电容的耐压等级一般不超过100V,中压陶瓷电容的耐压等级在100V 到1000V 之间,高压陶瓷电容的耐压等级则超过1000V。
在选用陶瓷电容时,需要根据电路的实际需求来选择合适的耐压等级。
如果电路的电压超过陶瓷电容的耐压等级,那么陶瓷电容就可能会被击穿,导致电路失效。
因此,选用陶瓷电容时,必须保证其耐压等级大于电路的电压。
陶瓷电容具有很多优点,比如体积小、容量大、稳定性好、高频性能好等。
这些优点使得陶瓷电容在电子设备中得到了广泛的应用。
但是,陶瓷电容也有一些缺点,比如耐压等级低、耐温性能差等。
陶瓷电容的应用领域非常广泛,它们可以用于各种电子设备中,比如电视机、收音机、计算机、手机等。
高压陶瓷电容
![高压陶瓷电容](https://img.taocdn.com/s3/m/057c60cd9ec3d5bbfd0a7480.png)
高压陶瓷电容------基本常识学习高压陶瓷电容:即使用在电力系统中的高压陶瓷电容器,一般如电力系统的计量,储能,分压等产品中,都会用到高压陶瓷电容器。
高压陶瓷电容在LED灯行业已有广泛的应用和不轻的地位,高压陶瓷电容是用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质,并用烧渗法将银镀在陶瓷上作为电极制成。
高压陶瓷电容-----优点1.容量损耗随温度频率具高稳定性2.特殊的串联结构适合于高电压极长期工作可靠性3.高电流爬升速率并适用于大电流回路无感型结构4.耐高压性能好,额定电压超过100kv,耐压值大于200kv.高压陶瓷电容-------作用1.高压陶瓷电容具有耐磨直流高压的特点,适用于高压旁路和耦合电路中,其中的低耗损高压圆片具有较低的介质损耗,高压瓷片电容只要针对于高频,高压瓷片电容取决于使用在什么场合,典型作用可以消除高频干扰。
2.在大功率、高压领域使用的高压陶瓷电容器,要求具有小型、高耐压和频率特性好等特点。
近年来随着材料、电极和制造技术的进步,高压陶瓷电容器的发展有长足的进展,并取得广泛应用。
高压陶瓷电容器已成为大功率高压电子产品不可缺少的元件之一。
3.高压陶瓷电容器的用途主要分为送电、配电系统的电力设备和处理脉冲能量的设备。
因为电力系统的特殊*流电压高,高频,处于室外环境中(-40度到+60度),雷击电压/电流大,等等各种因素,造成了高压陶瓷电容器在研发和生产中一直处于困境:环境的恶劣,要求电容具有超强的稳定性,即变化率要小;同时,计量,储能,分压等产品要求高精密度,这对处于这种环境下的高压陶瓷电容器的局放,即局部放电量有着极为苛刻的要求:局放为零。
高压陶瓷电容---分类1.螺栓圆柱型2.引线瓷片型3.板型无爪型4.板型带爪型5.电容串6.电容芯棒7.其他特殊定制电容·高压陶瓷电容和高压瓷片电容的特点对比:高压陶瓷电容的特点1.不需要认证2.超高压可以达到7KV 在高就罕见了,3.打印方式和Y电容比不用把各国认证打在产品表面,4 电压最低可以到16V5,耐压最高2.5倍一般生产是1.5倍的标准测A型材料的交流击穿电压特性外面用环氧树脂模压包封的陶瓷电容器的击穿电压厂。
MLCC知识及其特性
![MLCC知识及其特性](https://img.taocdn.com/s3/m/bffbc152eefdc8d377ee3240.png)
公司电容器分类-储能电容一
储能型电容器通过整流器收集电荷,并将存储的能量通过变 换器引线传送至电源的输出端。电压额定值为 40~450VDC、 电容值在 220~150 000uF 之间的铝电解电容器(如 EPCOS 公司的 B43504 或B43505)是较为常用的。根据不同的电源要 求,器件有时会采用串联、并联或其组合的形式, 对于功率级 超过10KW的电源,通常采用体积较大的罐形螺旋端子电容器。 超级电容器: 容量超大,通常为1-5000F,现在已经有130,000F的牵引型超级电 容器. 根据储能机理,可以将超级电容器分为双电层电容器和法拉 第准电容器两大类。双电层电容器是建立在双电层理论基础上。 充电时,电解质发生离解,阴阳离子分别向着正负极运动并吸附 在电极表面,形成双电层,电荷储存在双电层中。放电时,电子 通过外负载运动到正极,与正极的阳离子发生了电中和,同时电 极表面的阴阳离子发生了解吸,重新回到电解质主体中。法拉第 准电容在法拉第电荷转移的电化学变化过程中产生。H或一些碱 性金属 (Pb, Bi,Cu)在Pt或Au上发生单层欠电势沉积或多孔过渡 金属氧化物 (如RuO2、 IrO2)发生氧化还原反应时,电荷发生了 迁移和存储。
9
公司电容器分类-电解电容一
如果说电容是电子元器件中最重要和不可取代的元件的话,那么 电解电容器又在整个电容产业中占据了半壁江山.我国电解电容 年产量超过350亿只,且年平均增长率高达30%,占全球电解电 容产量的1/3以上. 电解电容是一个国家的工业能力和技术水平的反映.世界上最先 进的电解电容的设计和生产国是美国和日本,顶级的电解电容器 的生产工艺要求非常高. 虽然我国电解电容产量这么高,可是各 项核心技术都掌握在其它国家手里,我国也就能算来料加工的 “世界工厂”而已,自主力量还很薄弱,并且生产的产品也都以 低档的为主.
高压瓷片电容结构
![高压瓷片电容结构](https://img.taocdn.com/s3/m/36cef8b5690203d8ce2f0066f5335a8102d26634.png)
高压瓷片电容结构高压瓷片电容是一种电容器,其结构由瓷片等材料制成。
它主要用于高压电路中,可以在高电压下工作,并具有较高的能量存储能力。
下面将详细介绍高压瓷片电容的结构。
高压瓷片电容的主要结构包括外壳、电极、介质以及连接器等部分。
首先,外壳是保护电容器内部结构的关键组成部分。
外壳主要由金属、塑料或陶瓷制成,以防止外部环境对电容器的影响。
外壳通常具有良好的绝缘性能,以防止意外触电事故的发生。
其次,电极是高压瓷片电容的另一个重要组成部分。
电极是用于导电的材料,可以将电流从一个端口引导到另一个端口。
通常,电极采用金属制成,如铜、银等,以保证导电性能。
电极的形状和布置方式对电容器的性能有着重要影响。
常见的电极形状有片状、柱状、线状等。
介质是高压瓷片电容结构的核心部分。
介质是用于存储电荷和绝缘电极之间的材料。
高压瓷片电容通常采用陶瓷材料作为介质,这是因为陶瓷材料具有较高的绝缘性能和可靠性。
在制造过程中,陶瓷材料被加工成薄片,然后堆叠在一起,以形成多层结构。
这种多层结构可以增加电容器的电容值,并提高电压承受能力。
连接器是高压瓷片电容器中的另一个重要组成部分。
连接器用于将电容器与其他电路连接起来。
连接器通常采用金属材料,如铜、钢等,以保证连接的可靠性。
连接器的设计和制造需要考虑到电容器的高压、高温等特殊工作环境。
高压瓷片电容器的结构经过精心设计和制造,以保证其性能的可靠性和稳定性。
在实际应用中,高压瓷片电容器具有多种优势,如高电容值、低损耗、较高的电压承受能力等。
因此,它被广泛应用于高压电路中的电力系统、通信设备以及工业控制系统等领域。
总结起来,高压瓷片电容的结构主要由外壳、电极、介质和连接器等组成。
这些组成部分的设计与制造对电容器的性能和可靠性有着重要影响。
高压瓷片电容器的结构精巧而可靠,能够在高压、高温等恶劣条件下稳定工作,同时具有较高的能量存储能力。
赫威斯高压陶瓷电容
![赫威斯高压陶瓷电容](https://img.taocdn.com/s3/m/492e53ad9a89680203d8ce2f0066f5335b816750.png)
赫威斯高压陶瓷电容
赫威斯(Hermetic)高压陶瓷电容通常指的是一种密封性能优良的高压陶瓷电容器。
这些电容器通常用于需要长期稳定性和可靠性的高压应用,例如电源电路、医疗设备、军事设备等领域。
以下是关于赫威斯高压陶瓷电容的一些特点和优势:
1.密封性能:赫威斯高压陶瓷电容具有优异的密封性能,能够有效地防止外部环境中的湿气、灰尘等物质侵入电容器内部,从而保证其长期稳定的性能。
2.高压性能:这种类型的电容器能够承受较高的工作电压,通常可达到数千伏甚至数十千伏的电压等级,适用于高压电源和电路的应用。
3.稳定性:赫威斯高压陶瓷电容具有良好的温度稳定性和频率稳定性,能够在广泛的温度范围和频率范围内保持其性能。
4.耐久性:由于其密封性能和材料特性,这种类型的电容器通常具有较长的使用寿命和良好的耐久性,能够在恶劣的环境条件下工作。
5.应用领域:赫威斯高压陶瓷电容广泛应用于需要高压稳定性和可靠性的领域,例如医疗设备、通信设备、航空航天器件、高压电源和电路等。
总的来说,赫威斯高压陶瓷电容在各种高压应用中发挥着重要作用,其优异的性能和可靠性使其成为许多领域的首选元件之一。
电容知识介绍
![电容知识介绍](https://img.taocdn.com/s3/m/d62e27e19e31433239689373.png)
3.50
C 6032-28
6.00
D 7343-31
7.30
E 7343-43
7.30
V 7361-38
7.30
EIA: 美国电子工业联合会.
W+0.20/ -0.10 H+0.20/ -0.10
(mm)
(mm)
1.60
1.60
2.80
1.90
3.20
2.60
4.30
2.90
4.30
4.10
6.10
工作温度范围宽(-55℃—105℃) 介电常数大(≈3.2) 自愈特性好 容量范围宽(0.010μF—10.0μF) 绝缘电阻高 稳定性好
— — — — — — —
隔直和耦合 旁路 退耦 滤波 定时 低脉冲电路 振荡电路
聚丙烯薄膜电容
— 高频损耗极低 — 介质吸收系数低 — 绝缘电阻极高 — 频率特性好 — 自愈特性好 — 稳定性很好
3.45±0.30
W1±0.20 (mm) 1.20 2.20 2.20 2.40 2.40 3.10
A+0.30/ -0.20 (mm)
0.80
S Min. (mm)
1.80
0.80
1.40
1.30
2.90
1.30
4.40
1.30
4.40
1.40
4.40
PP&&电容参数识别
极性&容值&耐压值识别
PP&&LL
5
#
电容器主要特性参数
6.损耗因数 (即品质因数的倒数),因为电容器的泄漏电阻、等效串联电阻和等效串联电 感,这三项指标几乎总是很难分开,所以许多电容器制造厂家将它们合并成一项指标,称 作损耗因数。
高压瓷片陶瓷电容
![高压瓷片陶瓷电容](https://img.taocdn.com/s3/m/ff1209cd9a89680203d8ce2f0066f5335a8167e4.png)
高压瓷片陶瓷电容
高压瓷片陶瓷电容是一种新型的电容器,主要用于高压应用,尤其是高压电机和调压器。
其特点是其容量大、损热少、抗振性能佳、绝缘性能可靠等优点。
高压瓷片陶瓷电容的主要的特点,首先它的尺寸小、重量轻,容易安装,而且它的绝缘性能优良,耐压也非常高,一般可达2KV以上,能满足大多数应用场合的要求。
此外,它的耐暴露性能优良,可以把焊接后电容暴露在空气中,只要在操作中注意防止水分、增加夹子的数量,就能保证良好的绝缘效果。
此外,高压瓷片陶瓷电容的其他优点还包括低介电常数,不但可以减少元件有效容量,而且还能降低系统内部阻抗,使得电路电阻变小,从而提高高频谐振电路的容量,更好地达到电路的设计效果。
最后,高压瓷片陶瓷电容还具有抗振、一次放电性能稳定,可以有效防止设备接触器烧坏、磨损、短路,从而可以提高设备使用寿命和使用可靠性,是高压电机和调压器的理想电容器。
综上所述,高压瓷片陶瓷电容具有极好的特性,提高了高压应用的性能,在高压电机和调压器应用中表现出极好的效果,受到越来越多用户的认可与青睐。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
高压陶瓷电容知识大全本文摘至网络,原作者不详,如原作者不愿公开请联系本人(hlg-1@)删除。
高压陶瓷电容、简介:高压陶瓷电容器,即使用在电力系统中的高压陶瓷电容器,一般如电力系统的计量,储能,分压等产品中,都会用到高压陶瓷电容器。
高压陶瓷电容在LED灯行业已有广泛的应用和不轻的地位,高压陶瓷电容是用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质,并用烧渗法将银镀在陶瓷上作为电极制成。
高压陶瓷电容、作用:高压陶瓷电容具有耐磨直流高压的特点,适用于高压旁路和耦合电路中,其中的低耗损高压圆片具有较低的介质损耗,特别适合在电视接收机和扫描等电路中使用。
高压瓷片电容只要针对于高频,高压瓷片电容取决于使用在什么场合,典型作用可以消除高频干扰。
在大功率、高压领域使用的高压陶瓷电容器,要求具有小型、高耐压和频率特性好等特点。
近年来随着材料、电极和制造技术的进步,高压陶瓷电容器的发展有长足的进展,并取得广泛应用。
高压陶瓷电容器已成为大功率高压电子产品不可缺少的元件之一。
高压陶瓷电容器的用途主要分为送电、配电系统的电力设备和处理脉冲能量的设备。
因为电力系统的特殊性:交流电压高,高频,处于室外环境中(-40度到+60度),雷击电压/电流大,等等各种因素,造成了高压陶瓷电容器在研发和生产中一直处于困境:环境的恶劣,要求电容具有超强的稳定性,即变化率要小;同时,计量,储能,分压等产品要求高精密度,这对处于这种环境下的高压陶瓷电容器的局放,即局部放电量有着极为苛刻的要求:局放为零。
高压陶瓷电容、优点:1.容量损耗随温度频率具高稳定性2.特殊的串联结构适合于高电压极长期工作可靠性3.高电流爬升速率并适用于大电流回路无感型结构.高压陶瓷电容、差别:·高压陶瓷电容和高压瓷片电容的特点对比:高压陶瓷电容的特点1.不需要认证2.超高压可以达到7KV在高就罕见了,3.打印方式和Y电容比不用把各国认证打在产品表面,4电压最低可以到16V5,耐压最高2.5倍一般生产是1.5倍的标准测A型材料的交流击穿电压特性外面用环氧树脂模压包封的陶瓷电容器的击穿电压厂。
与间隙长G(圆片半径与电极半径之差)的关系。
电容器的直径为18mm,材料介电常数为1460‘以下简称A材),电极为银电极。
试验条件为25℃,施加50Hz交流电压,电压上升率为ZkV/s高压瓷片电容特点:常用于高压场合。
陶瓷有I类瓷,II类瓷,III类瓷之分,I类瓷,NP0,温度特性,频率特性和电压特性佳,因介电常数不高,所以容量做不大;II类瓷,X7R次之,温度特性和电压特性较好;III类瓷,介电常数高,所以容量可以做很大,但温度特性和电压特性不太好。
瓷片电容器一般体积不大。
另外,再强调一个重要特点:瓷介电容器击穿后,往往呈短路状态。
(这是它的弱点)而薄膜电容器失效后,一般呈开路状态。
高压瓷片电容和高压陶瓷电容功能基本上是一样的,一些细节会有些不同。
所以在使用的时候也要注意到性能方面。
·高压陶瓷电容和安规电容的差别:一、直插的高压陶瓷电容器,俗称DIP类的,这类产品从16VDC到100KV都有生产,但是主要是指直流的,而且是引线型的。
二、直插型的陶瓷电容器有另类,就是交流陶瓷电容器,一般指250VAC的Y2安规电容器,以及400VAC的Y1交流安规电容器。
从名称上显而易见,这类电容的电压是指交流电压,而且是有十个左右的国家的安全认证的。
陶安规电容器之外,别的引线型陶瓷电容器所说的电压一般是指直流而言。
三、贴片陶瓷电容,俗称SMD类的,这种电容的规格一般以0204,0603,0805,1206,1210等表示。
贴片电容英文简写是MLCC,电压从16VDC到2KV以上都有,当然,电压越高,价格也越不菲。
四,螺栓型高压陶瓷电容器。
这类电容器一般耐超高电压,在电力系统中往往是指交流电压。
如40KV102K,40KV103K,40KV153K等,型号很多种,但是里边的电压并不是直流。
因为我们家里,或工厂企业所用的电都是交流电啊!这类电容器的技术含量是相当高的,往往是很多企业能做出这种形状,却始终没办法做出客人要求的品质,原因是:首先这类产品要求较高的交流电压,而大多数厂所标的是直流电压,所以,在送样阶段就被淘汰了;其次,这类高压陶瓷电容器要求超低的局放,局部放电量越大,电容的实际耐压值就越低,因此,局放是衡量一颗电容的质量的最好标准;再次,超高的工频,一般的引线型的电容也要以做到袍高的工频,而这种螺栓型的就更高要求。
最后,这类电容对材质要求很严格,因为不同材质的损耗和温度系数,介电系数不一样。
高压陶瓷电容、特点:高压发生器要用到很多高压陶瓷电容器和大容量高压电容器。
传统使用,客人们一般都使用高压薄膜类的电容器,但是随着陶瓷电容的优势不断体现,将来,薄膜电容器将越来越少的出现在高压发生器中。
高压薄膜类电容器与高压陶瓷电容器的各自优劣,主要是以下几点:1.高压陶瓷电容的使用寿命更长。
薄膜电容的寿命也就是三两年,电好的产品也不会超出5年。
而高压陶瓷电容器则不同,比方说美志电容就公开承诺:按20年设计,至少保证使用10年。
2.高压陶瓷电容的内阻更小。
这是由各自的构造特点决定的。
高压陶瓷电容器的内阻很小,而薄膜电容器由于是采取卷绕方式,这样就造成内阻偏大。
而这种偏大的内阻带来的另一负面影响就是,电容在反复充放电的过程中,内阻会继续变大,并且会在一定时候使电容在电路中失效。
3.相对而言高压陶瓷电容器的电压更高。
薄膜电容器的电容相对来讲,工作电压是不如陶瓷电容的高,这是共识;4.有优点也会有缺点,陶瓷电容的容量较小。
高压陶瓷电容、测试方法:高压陶瓷电容器的可靠性测试,也叫老化测试,寿命测试,包括很多方面的测试内容:1,串联电阻测试,绝缘电阻测试;2,拉力测试,即引线与芯片焊接的牢固度;3,正负温变化率测试,即-40度到+60度状况下,电容的变化率;4,老化测试,高压陶瓷电容在模拟工作环境状态下运作30~60天,测试其衰减其各项参数的变化;5,耐压实验,包括额定工作电压24小时工作测试;也包括击穿耐压,即破坏性测试,电容被击穿前的那一个临界电压就是击穿电压。
6,局放测试,即局部放电测试;7,寿命测试,即在老化测试的基础上,再对电容进行高频冲电流下快速充放电测试,得到的充放电次数就是充放电寿命,注意,这个寿命的得出是在长时间的老化之后得出的。
高压陶瓷电容、自恢复期:高温烧结,是高压陶瓷电容的最重要的工序之一。
经过一百吨的冲压铸造,以及一千多度的高温烧结,高压陶瓷电容的芯片内部,各分子之间的构造成晶体结构。
接下来的6小时的高温烘烤,和7小时的保温,彻底打乱了晶体的内部构造。
那么,要想恢复芯片的构造,稳固芯片的特性,高压陶瓷电容需要时间恢复。
自然恢复(常温存放)以60天以上的时间为佳。
而且,存放一年与存放两年的产品,以时间长为表现优异。
所以,恢复期长,对电容器的性能是有很大帮助的,没有恢复期的电容,其耐压及耐电流性能是较差的。
经试验发现,存放时间长的高压陶瓷电容器,其损耗角值会变得更小,高频特性也会更好。
高压陶瓷电容、单位及符号:·电容的基本单位是:F(法),此外还有μF(微法)、pF(皮法),另外还有一个用的比较少的单位,那就是:nF,由于电容F的容量非常大,所以我们看到的一般都是μF、nF、pF的单位,而不是F的单位。
他们之间的具体换算如下:1F=1000000μF1μF=1000nF=1000000pF·电容的符号:电容的符号同样分为国内标表示法和国际电子符号表示法,但电容符号在国内和国际表示都差不多,唯一的区别就是在有极性电容上,国内的是一个空筐下面一根横线,而国际的就是普通电容加一个“+”符号代表正极。
高压陶瓷电容、使用注意:1.工作电压在交流电路或纹波电流电路中使用直流额定电压电容器时,请务必将外加电压的Vp-p值或包含直流偏置电压的Vo-p值维持在额定电压范围内.若向电路施加电压,开始或停止时可能会因谐振或切换产生暂时的异常电压.请务必使用额定电压范围包含这些异常电压的电容器.2.工作温度和自生热(适用于B/E/F特性)电容器的表面温度应保持在其额定工作温度范围的上限以下.务必考虑到电容器的自生热.电容器在高频电流,冲激电流等中使用时可能会因介电损耗发出自生热.外加电压应使自生热等负荷在25℃周围温度条件下不超过20℃范围.测量时应使用0.1mm小热容量的(K)的热电偶,而且电容器不应受到其它元件的散热或周围温度波动影响.过热可能会导致电容器特性及可靠性下降.(切勿在冷却风扇运转时进行测量.否则无法确保测量数据的精确性)3.耐电压的测试条件(1)测试设备交流耐电压的测试设备应具有能够产生类似于50/60Hz正弦波的性能.如果施加变形的正弦波或超过规定电压值的过载电压,则可能会导致故障.(2)电压外加方法施加耐电压时,电容器的引线或端子应与耐电压测试设备的输出端连接牢固;然后再将电压从近零增加到测试电压.如果测试电压不从近零逐渐提高而是直接施加在电容器上,则施加时应包含过零点*.测试结束时,测试电压应降到近零;然后再将电容器引线或端子从耐电压测试设备的输出端取下.如果测试电压不从近零逐渐提高而是直接施加在电容器上,则可能会出现浪涌电压,从而导致故障.0V电压正弦波*过零点是指电压正弦通过0V的位置.4.失效安全性当电容器损坏时,失效可能会导致短路.为了避免在短路时引起触电,冒烟,火灾等危险情况,请在电路中使用熔丝等元件来设置自动防故障功能.使用本产品时如忽略上述警告事项,则在严重情况下可能导致短路,并引起冒烟或局部离散。
