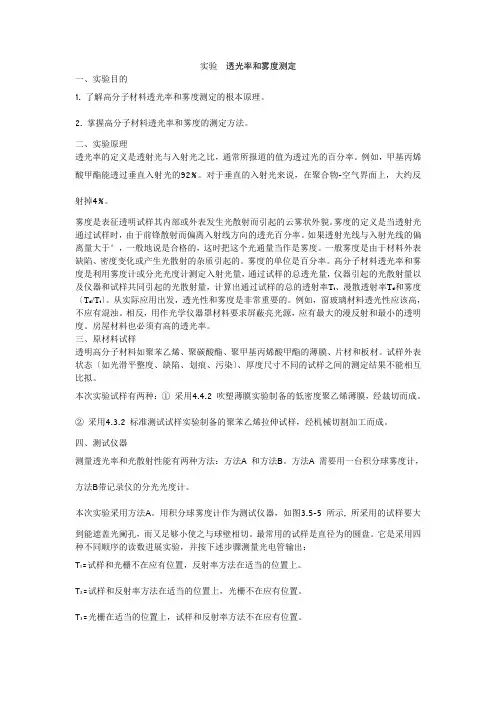

实验透光率和雾度测定
实验透光率和雾度测定一、实验目的1. 了解高分子材料透光率和雾度测定的根本原理。
2. 掌握高分子材料透光率和雾度的测定方法。
二、实验原理透光率的定义是透射光与入射光之比，通常所报道的值为透过光的百分率。
例如，甲基丙烯酸甲酯能透过垂直入射光的92%。
对于垂直的入射光来说，在聚合物-空气界面上，大约反射掉4%。
雾度是表征透明试样其内部或外表发生光散射而引起的云雾状外貌。
雾度的定义是当透射光通过试样时，由于前锋散射而偏离入射线方向的透光百分率。
如果透射光线与入射光线的偏离量大于°，一般地说是合格的，这时把这个光通量当作是雾度。
一般雾度是由于材料外表缺陷、密度变化或产生光散射的杂质引起的。
雾度的单位是百分率。
高分子材料透光率和雾度是利用雾度计或分光光度计测定入射光量，通过试样的总透光量，仪器引起的光散射量以及仪器和试样共同引起的光散射量，计算出通过试样的总的透射率T t、漫散透射率T d和雾度〔T d/T t〕。
从实际应用出发，透光性和雾度是非常重要的。
例如，窗玻璃材料透光性应该高，不应有混浊。
相反，用作光学仪器罩材料要求屏蔽亮光源，应有最大的漫反射和最小的透明度。
房屋材料也必须有高的透光率。
三、原材料试样透明高分子材料如聚苯乙烯、聚碳酸酯、聚甲基丙烯酸甲酯的薄膜、片材和板材。
试样外表状态〔如光滑平整度、缺陷、划痕、污染〕、厚度尺寸不同的试样之间的测定结果不能相互比拟。
本次实验试样有两种：①采用4.4.2 吹塑薄膜实验制备的低密度聚乙烯薄膜，经裁切而成。
②采用4.3.2 标准测试试样实验制备的聚苯乙烯拉伸试样，经机械切割加工而成。
四、测试仪器测量透光率和光散射性能有两种方法：方法A 和方法B。
方法A 需要用一台积分球雾度计，方法B带记录仪的分光光度计。
本次实验采用方法A。
用积分球雾度计作为测试仪器，如图3.5-5 所示, 所采用的试样要大到能遮盖光阑孔，而又足够小使之与球壁相切。
最常用的试样是直径为的圆盘。

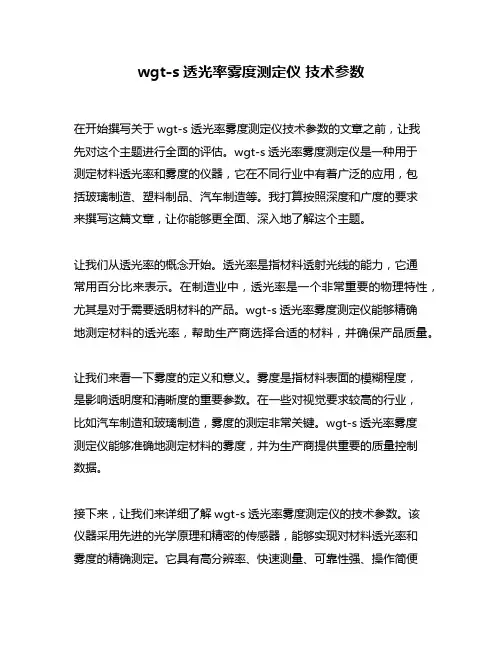

wgt-s透光率雾度测定仪 技术参数
wgt-s透光率雾度测定仪技术参数在开始撰写关于wgt-s透光率雾度测定仪技术参数的文章之前，让我先对这个主题进行全面的评估。
wgt-s透光率雾度测定仪是一种用于测定材料透光率和雾度的仪器，它在不同行业中有着广泛的应用，包括玻璃制造、塑料制品、汽车制造等。
我打算按照深度和广度的要求来撰写这篇文章，让你能够更全面、深入地了解这个主题。
让我们从透光率的概念开始。
透光率是指材料透射光线的能力，它通常用百分比来表示。
在制造业中，透光率是一个非常重要的物理特性，尤其是对于需要透明材料的产品。
wgt-s透光率雾度测定仪能够精确地测定材料的透光率，帮助生产商选择合适的材料，并确保产品质量。
让我们来看一下雾度的定义和意义。
雾度是指材料表面的模糊程度，是影响透明度和清晰度的重要参数。
在一些对视觉要求较高的行业，比如汽车制造和玻璃制造，雾度的测定非常关键。
wgt-s透光率雾度测定仪能够准确地测定材料的雾度，并为生产商提供重要的质量控制数据。
接下来，让我们来详细了解wgt-s透光率雾度测定仪的技术参数。
该仪器采用先进的光学原理和精密的传感器，能够实现对材料透光率和雾度的精确测定。
它具有高分辨率、快速测量、可靠性强、操作简便等特点。
它还可通过数据接口与计算机连接，实现数据存储、分析和打印报告，为用户提供便利。
通过对wgt-s透光率雾度测定仪的技术参数进行了全面的评估，可以看出它在工业生产中的重要作用和作用。
它不仅能够帮助生产商控制和提高产品质量，还能够为不同行业的相关研究提供重要的数据支持。
在本文的总结和回顾中，我再次强调了wgt-s透光率雾度测定仪在工业生产中的重要性，以及它的技术参数和特点。
我个人认为，这种仪器的发展与进步，将会对各个行业的产品质量和技术水平起到重要的推动作用。
在知识的文章格式中，我会使用序号标注来呈现相关内容，并在文章中多次提及“wgt-s透光率雾度测定仪”的相关术语，以加强对主题的讨论和理解。
以上是根据你提供的要求，为你撰写的关于wgt-s透光率雾度测定仪技术参数的文章。
WGT-S透光率雾度测定仪
WGT-S透光率雾度测定仪简介WGT-S透光率雾度测定仪是一款用于测定物体透光率和雾度的仪器，在汽车制造、工艺制造、光电行业以及建材行业等领域得到了广泛应用。
该仪器采用单色光源对物体进行照射，然后通过传感器检测光线的透过能力以及散射能力，从而得出物体的透光率和雾度数值。
特点WGT-S透光率雾度测定仪具有以下特点：1.精度高: 采用专业级传感器，可实现高精度的透光率和雾度测量。
2.操作简单: 仪器结构简单，易于操作，不需要专业技能。
3.高效性能: 可快速进行测量，提高工作效率。
4.强大通用性: 适用于不同材质和形状的物体，具有很高的通用性。
5.可靠性强: 仪器采用先进的测试技术和高品质的材料，可保证测量结果的准确性和可靠性。
技术参数•测量范围: 0-100%•测量精度: ±0.2%•测量重复性: <0.1%•雾度范围: 0-200%•雾度精度: ±0.5%•雾度重复性: <0.3%•光源: 单色光源•操作方式: 触摸屏操作•电源: AC电源•外观尺寸: 300200160mm应用领域WGT-S透光率雾度测定仪主要应用于以下领域：汽车制造汽车制造业需要对车窗、灯具等零部件的透光率和雾度进行测量。
WGT-S透光率雾度测定仪可以对这些零部件进行快速高精度的测量，并且结果可靠。
工艺制造工艺制造行业需要对塑料、玻璃、金属等材料的透光率和雾度进行测量。
WGT-S透光率雾度测定仪可以对这些材料进行测量，并可以直接对制品进行质检。
光电行业光电行业需要对光学产品的透光率和雾度进行测量。
WGT-S透光率雾度测定仪可以对这些产品进行高精度的测量，对光学产品质量的检测和控制具有重要作用。
建材行业建材行业需要对玻璃、塑料、瓷砖等材料的透光率和雾度进行测量。
WGT-S透光率雾度测定仪可以对这些材料进行快速精准的测量，并且结果可靠，对建材产品质量的控制具有重要作用。
总结WGT-S透光率雾度测定仪作为一种高精度、易操作、通用性强的测量仪器，可以在汽车制造、工艺制造、光电行业和建材行业等领域得到广泛应用。
透光率_雾度测定仪原理解析及应用
国内统一刊号CN31-1424／TB2014/2 总第240期0 引言透光率/雾度测定仪作为光电雾度仪的升级、改进版，其结构原理、参数要求和维护保养还不为大众熟知。
本文对WGT-S 透光率/雾度测定仪的原理构造进行完整分析，提出日常维护及校准建议，以便使用者清楚认识仪器、熟练掌握方法，从而使仪器运用更规范，数据检测更准确。
WGT-S 透光率/雾度测定仪现广泛应用于国防科研及工农业生产，可用于测试一切透明、半透明平行平面样品的透光率、雾度和反射率、液体样品的浊度和澄明度，在光学仪器领域起着重要的作用。
1 仪器的常见用途可用于测量固体样品，如农用包装、汽车航天、建筑装潢、感光胶片、投影银幕等相关的透明、半透明介质，这些样品在生活中起着不可替代的作用。
使用WGT-S 透光率/雾度测定仪对此类样品进行检测，可以保证使用过程中的安全性和实用性；透光率/雾度测定仪也可用于液体样品的浊度测定：化学工业中着色液浊度的测定，油脂、溶剂浊度的测定，纺织、热电、钢铁、灯泡、半导体、造纸、合成纤维等工业用水的检测，以及环保部门污水处理质量的检验，自来水、汽水、啤酒、糖、味精、调味品等企业食用水、饮料质量的检测；在制药及临床应用领域，还可测定结晶母液中微量固态、物质浓度，细菌浓度、血液临床化验、药物澄明度等。
2 仪器的结构及原理WGT-S 透光率/雾度测定仪采用积分球式工作原理。
如图1所示，光线射到一透明或半透明物体时，部分产生定向反射，部分产生漫反射，进入样品后透光率/雾度测定仪原理解析及应用林 艳 周晓峰 / 上海市质量监督检验技术研究院部分被吸收，部分被透过。
经样品的出射光中，主透射部分按折射定律前进，部分产生半球散射，其前进方向是散乱的。
透过试样的光通量和射到试样上的光通量之比（以百分数％表示）称透光率。
透过试样面偏离入射光方向的散射光通量与透射光之比（以百分数％表示）称为雾度。
按照GB 2410-2008及ASTM D1003-61（2007），上述透光率是指通过试样的半球透光率，即以半球总透射来考核的透光率（包括主透射和散射），其入射光是垂直于样品表面的。
雾度仪操作规程
雾度仪操作规程一、引言雾度仪是一种用于测量液体透明度的仪器，广泛应用于水处理、环境监测、食品和饮料等行业。
为了确保雾度仪的正确使用，提高测量结果的准确性和可靠性，制定本操作规程。
二、适用范围本操作规程适用于所有使用雾度仪进行液体透明度测量的操作人员。
三、设备准备1. 确保雾度仪处于正常工作状态，检查仪器外观是否完好无损。
2. 检查仪器是否已校准，校准日期是否在有效期内。
3. 准备所需的标准样品和待测样品。
四、操作步骤1. 打开雾度仪电源，待仪器启动完成后进行预热，预热时间根据具体仪器要求。
2. 选择合适的测量模式，如透射模式或散射模式，根据实际需要进行选择。
3. 使用清洁的纸巾或软布擦拭测量池的内壁，确保没有污渍或杂质。
4. 取一定量的标准样品，将其倒入测量池中，注意不要溅到仪器外壳上。
5. 调节仪器的测量范围和时间，根据样品的特性进行设置。
6. 点击开始测量按钮，等待测量结果稳定后记录下数值。
7. 清洗测量池，将标准样品倒出，并用纯水冲洗池壁，然后用纸巾或软布擦干。
8. 取一定量的待测样品，将其倒入测量池中，注意不要溅到仪器外壳上。
9. 重复步骤6，记录下待测样品的测量结果。
10. 清洗测量池，将待测样品倒出，并用纯水冲洗池壁，然后用纸巾或软布擦干。
11. 关闭雾度仪电源，进行仪器的清洁和维护。
五、数据处理1. 将测量结果记录在测量记录表中，包括样品名称、测量时间、测量值等信息。
2. 根据实际需要，可以进行数据分析和统计，如计算平均值、标准差等。
3. 比较待测样品的测量结果与标准样品的测量结果，评估样品的透明度。
六、注意事项1. 操作人员应熟悉雾度仪的使用说明书，并按照要求进行操作。
2. 使用前应检查仪器是否正常工作，如有异常应及时联系维修人员。
3. 操作过程中应注意安全，避免溅洒样品到仪器外壳上，防止仪器受损。
4. 操作结束后应及时清洁仪器，保持其干净整洁。
5. 定期对雾度仪进行校准和维护，确保测量结果的准确性和可靠性。
具有米氏散射特征塑料的光学参数的仿真拟合方法
具有米氏散射特征塑料的光学参数的仿真拟合方法朱祎飞【摘要】具有米氏散射特征的塑料是一种具备较高散射能力同时具有透光性能的塑料.该类型的塑料的品种规格繁多,本质上都可以通过光学参数定义它的光学性能.光学仿真已经越来越多地应用在汽车内饰开关的照明设计上,但在工程应用中经常会遇到一些未知光学参数而无法应用到光学仿真软件中的具有米氏散射特征的塑料.针对如何获取这些散射塑料的光学参数的问题,提出了一种通过测量样件和SPEOS 模型仿真相结合的方式来推算拟合出材料的吸收系数、散射系数和各向异性系数这3个未知的光学参数的方法.【期刊名称】《上海塑料》【年(卷),期】2018(000)002【总页数】6页(P32-37)【关键词】吸收系数;散射系数;各向异性系数;透光率;雾度【作者】朱祎飞【作者单位】上海科世达-华阳汽车电器有限公司,上海201814【正文语种】中文【中图分类】TB3320 前言米氏散射(Mie scattering)是指在线度大于光波长的微粒对入射光的散射。
米氏散射光强在可见光的范围内几乎没有选择性，不同波长的光都将被散射[1]，所以具有米氏散射特征的塑料的一个明显的判断依据是样件外观呈半透明的灰色或者白色。
这种类型塑料有着良好的透光性并且有很好的散光效果，所以被广泛地应用在各行各业中，比如户外发光广告箱，汽车内饰中有背光的面板和按钮等。
SPEOS 是国际著名光学软件，它是经由真实物理学基础的材质拟真软件，通过定义材料的折射率、吸收系数、散射系数和各向异性系数这4个光学参数即可定义一款散射塑料的光学性能。
其中的折射率跟塑料的材质相关，可以通过查询塑料的光学属性表得到。
工程实际应用中经常碰到一些已知塑料的基本材质，如：聚碳酸酯(PC)、聚甲基丙烯酸酯(PMMA)等，通过添加了一定比例的散光剂，经过特殊工艺聚合而成一种透光而又散光的复合塑料。
随着散光剂比例的提高，这些塑料的外观呈半透明的灰色直至白色，所以符合米氏散射特征。
WGT-S使用说明书(2010)
WGT-S 透光率/雾度测定仪是根据中华人民共和国国家标准 GB2410-80“透明塑料 透光率和雾度试验方法”及美国材料试验协会标准 ASTM D1003-61（1997）Standard Test Method for Haze and Luminous Transmittance of Transparent Plastice” 设计的微机化全自 动测量仪器，适用于一切透明、半透明平行平面样器（塑料板材、片材、塑料薄膜、 平板玻璃）的透光率、透射雾度、反射率的测试，也适用于液体样品（水、饮料、药 剂、着色液、油脂）浊度的测量，在国防科研及工农为生产中具有广泛的应用领域。
6、更换样品批号时，应先按测试钮测空白，指示灯转红光，然后仪器将显示“P100.0” 及“H0.00”结果，指示灯显示绿色。一般每测完一组样品应测空白一次，注意测空白 后，应再按测试钮，等到准备灯发绿光、仪器发出呼叫后，再测下一组样品。
7、测试塑膜样品方法不变，只要将薄膜夹于磁性夹具之间稍加拉平，然后即可装 置于样品台上测试，放置夹具时应注意薄膜一面贴紧积分球。
分卡住。请打开接收系统
（右侧）的上盖，对传动部
分进行检查，稍作拔动。
6、仪器成套性（详见装箱单）
7、售后服务事项和生产者责任
1、本厂产品实行三包，即“包修、包换、包退”。 2、三厂三包期限为一年，以购货发票上时间为准。 3、未按使用说明书操作而操成的仪器损坏，不属于免费服务范围。
7
用 WGT-S 透光率/雾度测定仪直接进行质量检测的有： ·光学玻率透光率的测定 ·感光胶片清晰程度的检测 ·人造偏振片偏振度的中间控制 ·航天玻璃、汽车玻璃、防毒面罩玻璃能见度的测定 ·包装塑料薄膜光学综合质量的评定 ·农用塑料薄膜透率的检验 ·建筑、装潢玻璃透光率特性的检查 ·光学投影屏漫射质量的考核 ·电影银幕、投影电视屏幕漫射能力的测定 ·广告灯箱屏幕质量的检验 ·工程描图纸质量的检验 用 WGT-S 透光率/雾度测定仪还可间接应用于： ·毛玻璃洗涤剂质量的评定 ·塑料抛光材料抛光效率的评价 ·凡立斯絮物的测定 ·塑料玻璃罩面抗划伤能力的评价 ·漫射涂料漫无边际射特性的控制及检测 WGT-S 透光率/雾度测定仪用作液体样品浊度测定有： ·纺织厂、热电厂、钢铁厂、灯泡厂、半导体厂、造纸厂、合成纤维厂、工业用 水的检测 ·自来水厂、汽水厂、啤酒厂、糖厂、味精厂、调味品厂食用水、饮料质量检测 ·制药及临床应用于结晶母液中微量固态、物质浓度测定、防疫站对细菌浓度的 测定、血液临床化验、药物透明度的测定等 ·环保部门污水处理质量的检验，海水淡化质量的控制 ·化学工业中着色液浊度之测定，油脂、浊剂浊度之测定 WGT-S 透光率/雾度测定仪具有下列特点： ·技术参数符合 GB2410-80 ASTM D1003-61（1997） JIS K7105-81 等测试标准，
聚乙烯流延膜雾度研究
聚乙烯流延膜雾度研究张晓萌;唐毓婧;宋文波;张韬毅;郑萃;姚雪容;任毅【摘要】对2个雾度不同的聚乙烯流延膜试样,采用雾度仪通过表面涂覆石蜡的方法区分表面雾度和内部雾度.利用白光干涉三维轮廓仪、偏光显微镜和激光光散射研究了试样表面和内部的微观结构.通过高温凝胶渗透色谱、高温核磁共振碳谱、升温淋洗分级等手段表征了试样的分子结构,并采用差示扫描量热仪分析了试样的结晶行为.结果表明:2个试样的相对分子质量及其分布差异小,流延过程中分子流动性接近,导致薄膜的表面粗糙程度基本相同,表面雾度基本相同;2个试样的共聚单体含量不同,导致分子链结晶性能不同,共聚单体含量低,结晶性能好,球晶尺寸大,内部雾度大.%The surface and inner haze of two cast polyethylene(CPE)films in different haze values were identified via paraffin coating with haze instrument. The surface and inner microstructures of the CPE films were investigated by white light interferometer(WLI),polarized light microscope(PLM),laser scattering (LS). The molecular structure of the samples were characterized by gel permeation chromatograph(GPC), 13C-nuclear magnetic resonance(13C-NMR)spectrometer,temperature rising elution fractionation (TREF). The crystallization behaviors of samples were observed by differential scanning calorimeter(DSC). The results indicate that the similar molecular weight and molecular weight distribution of two samples as well as molecular flow behavior have resulted in the identical surface roughness and surface haze. However,the comonomer contents in samples are found quite different,which has led to various crystallization properties of molecular chains.The lower comonomer content brings aboutthe better crystallization properties ,the larger pherulites formed and higher internal haze.【期刊名称】《合成树脂及塑料》【年(卷),期】2018(035)001【总页数】5页(P33-37)【关键词】流延聚乙烯薄膜;表面粗糙度;结晶;雾度【作者】张晓萌;唐毓婧;宋文波;张韬毅;郑萃;姚雪容;任毅【作者单位】中国石油化工股份有限公司北京化工研究院,北京市 100013;中国石油化工股份有限公司北京化工研究院,北京市 100013;中国石油化工股份有限公司北京化工研究院,北京市 100013;中国石油化工股份有限公司北京化工研究院,北京市 100013;中国石油化工股份有限公司北京化工研究院,北京市 100013;中国石油化工股份有限公司北京化工研究院,北京市 100013;中国石油化工股份有限公司北京化工研究院,北京市 100013【正文语种】中文【中图分类】TQ325.1+2近年来，随着市场的发展，对薄膜质量提出了更高的要求。
透光率和雾度测定
透光率和雾度测定
透光率和雾度测定
1 定义 (1)透光率
以透过材料的光通量与入射的光通量之比的百 分数表示。通常是指标准“c”光源一束平行 光垂直照射薄膜、片状、板状透明或半透明 材料，透过材料的光通量T2与照射到透明材 料入射光通量T1之比的百分率
1.定义
(2)雾度
雾度又称浊度.表示透明或半透明材料不清晰的程度. 是材料内部或表面由于光散射造成的云雾状或混浊的 外观.以散射光通量与透过材料的光通量之比的百分 率表示。 用标准“c”光源的一束平行光垂直照射到透明或半 透明薄膜、片材、板材上，由于材料内部和表面造成 散射，使部分平行光偏离入射方向大于2.5º 的散射光 通量Td与透过材料的光通量T2之比的百分率，即：
3 . 测试方法要点
(1)测试仪器 意如图: 积分球式雾度计，原理结构示
3 . 测试方法要点
(2) 测试步骤
开启仪器，预热至少20min。
放置标准板，调检流计为100刻度，挡住入射光，调检流计 为0．反复调100和0直至稳定，即T1为100。 放置试样，此时透过的光通量在检流计上的刻度为T2，去 掉标准板，置上陷井，在检流计上所测出的光通量为试样 与仪器的散射光通量T4。再去掉试样，此时检流计所测出 的光通量为仪器的散射光通量T3。 重复测定5片试样。终止试验，关闭仪器。
(4)试样厚度的影响
试样随厚度增加，对光吸收就多，透光率下降，同时引起光散 射就增加，所以雾度增加。只有在同一厚度时才能比较透光率 和雾度。
雾度仪操作规程
雾度仪操作规程引言概述：雾度仪是一种用于测量空气中雾霾程度的仪器，它在环境监测和空气质量评估中起着重要的作用。
为了确保准确测量和可靠操作，以下是雾度仪操作规程的详细介绍。
一、雾度仪的基本原理和结构1.1 雾度仪的基本原理- 雾度仪通过测量光线在空气中的散射来评估雾霾程度。
它利用光散射的原理，通过测量散射光的强度来确定空气中的颗粒物浓度。
- 雾度仪使用的主要原理是贝尔-兰伯特定律，即散射光强度与颗粒物浓度成正比。
1.2 雾度仪的结构- 雾度仪通常由光源、散射器、光电传感器和数据处理系统组成。
- 光源发出一束光线，经过散射器后，光线会与空气中的颗粒物发生散射，一部分散射光通过光电传感器接收并转化为电信号。
- 数据处理系统会根据接收到的电信号计算出雾度值，通过显示器或连接的计算机进行显示和记录。
1.3 雾度仪的使用注意事项- 在使用雾度仪之前，必须确保仪器处于正常工作状态，检查光源、散射器和光电传感器是否完好无损。
- 雾度仪应放置在稳定的环境中，避免受到外界光线和振动的干扰。
- 在测量过程中，应保持仪器的稳定，避免移动或碰撞，以免影响测量结果的准确性。
二、雾度仪的校准和调试2.1 雾度仪的校准- 雾度仪应定期进行校准，以确保测量结果的准确性。
校准过程包括调整光源和散射器的位置，以及校准光电传感器的灵敏度。
- 校准应按照仪器的操作手册和相关标准进行，使用标准样品进行比对和调整。
2.2 雾度仪的调试- 在使用新的雾度仪或更换关键部件后，需要进行调试。
调试过程包括检查仪器的各项功能是否正常，以及校准仪器的灵敏度和稳定性。
- 调试时应按照仪器的操作手册进行，记录调试结果和参数设置，以备后续使用和维护。
2.3 雾度仪的维护和保养- 定期清洁雾度仪的光源、散射器和光电传感器，确保它们的表面干净无尘。
- 检查仪器的电源和连接线是否正常，避免电气故障和线路松动。
- 如发现仪器有异常情况或故障，应及时联系维修人员进行维修和保养。
雾度透过率测定仪安全操作及保养规程
雾度透过率测定仪安全操作及保养规程前言雾度透过率测定仪是用于测量液体溶液中的浑浊程度和固体物体表面的模糊程度的仪器。
在使用期间，我们需要注意安全操作和保养规程，以确保设备的正常运行和长寿命。
安全操作规程1. 使用前检查仪器在使用雾度透过率测定仪之前，需要先检查仪器是否正常工作。
检查包括看是否有损坏，检查照明系统是否正常，检查是否有松动的螺丝等等。
如果发现仪器有任何问题，一定要先修理或更换后再使用。
2. 防止触电所有电子设备都具有震击危险。
为了防止受到电击，请在使用仪器时要放置在干燥的地方，并遵守操作指南上的所有建议。
同时，尽量避免在水或潮湿的条件下使用。
3. 操作安全在使用设备时，不要将手插入到装置内部。
仪器内部的机械部件可能会使触手受损，或引起其他危险。
如果需要进行操作，请用专业的工具和保养人员进行操作。
4. 仪器使用完毕后的安全操作在使用完设备后，请关闭设备开关，并从电源插座中拔掉电源插头。
同时，将设备设在通风良好，干燥的地方，以保持良好的工作状态。
保养规程1. 清洁设备清洗设备是保持正常工作的主要条件之一。
为了确保设备的精度和减少任何感染风险，请使用清洁液体清洁装置和其他部件。
不要在设备身体部分任意涂抹液体。
2. 除尘处理在使用过程中，累积的灰尘将影响仪器的精度。
请定期对设备进行除尘处理，以防止灰尘积累在过滤器和镜面表面上。
操作时请根据设备的保养手册进行操作。
3. 处理超期使用的零部件每个设备都有一定的使用寿命，当设备超过寿命时，可能会影响精度和质量。
请保养人员及时更换以下零部件：•镜面灯•污染滤器•废旧镜面•外部螺丝•电源和显示器•透光镜面结论以上介绍了雾度透过率测定仪的安全操作规程和保养规程，精心遵守这些规程，会大大延长设备的使用寿命，并且可以确保设备的安全和可靠。
透光率雾度测定仪安全操作及保养规程
透光率雾度测定仪安全操作及保养规程一、前言透光率雾度测定仪是一种专业的光学仪器，用于测量材料的透光率和雾度，广泛应用于塑料、玻璃、涂料等行业。
为了确保测量的准确性和仪器的长期使用寿命，本文提供一份安全使用和保养规程，以供参考。
二、安全操作规程1.在使用前请认真阅读使用说明书，了解仪器的特点和功能。
严禁在不了解使用方法的情况下直接进行操作，必要时请向专业人员咨询。
2.确保工作环境干燥、通风良好，避免阳光直射和潮湿环境。
切勿将仪器放置在易受震动、强磁场或电磁干扰的地方。
3.仪器的电源必须符合设备标识上的要求，避免使用错误电压或频率的电源。
使用绝缘的电源线，避免损坏导线或插座。
4.操作过程中不得随意拆卸或更改仪器的构造，避免损坏或影响测量准确性。
避免使用不符合标准的试样和标准液。
5.在仪器工作时，不得将手或其他物品伸入仪器内部，以免发生伤害或损坏仪器。
在调节样品时，必须先把仪器停止运行，避免发生事故。
6.仪器的保护罩和其他配套设备必须完好可靠。
在操作过程中，严禁往仪器内部添加外部物质，如水或润滑油等。
7.操作后，及时对仪器进行清洗和维护，避免灰尘和污物附着于仪器表面或内部器件上，影响测量准确性和寿命。
三、仪器保养规程1.仪器必须放置在干燥、通风良好的地方，避免阳光直射和潮湿环境。
对于长时间不用的仪器，应适当覆盖防尘罩，避免灰尘、异物附着。
2.外壳表面必须经常进行清洁并保持干燥。
在进行清洁时，应使用软布或毛刷擦拭，避免划伤仪器表面。
不要使用液体清洁剂或溶剂进行清洗，以免损坏仪器。
3.仪器的光源、灯泡和滤镜等发光部件必须定期检查更换。
如果发现灯泡有明显老化现象，必须及时更换，以保证测量准确性和可靠性。
4.仪器的光学元件必须保持干燥、清洁和完好无损。
清洁时应使用专用清洁器具轻轻擦拭，避免损坏或刮伤光学元件表面。
如有损坏应及时更换。
5.每次使用后，应及时对仪器进行内部清洗和保养。
清除各种污垢和异物，并擦拭稳定器和散热器等部件，确保工作环境的干燥和清洁。
上海申光WGT-S透光率雾度测定仪说明书
WGT-S透光率雾度测定仪WGT-S透光率雾度测定仪应用范围适用于一切透明、半透明时平行平面样品（塑料板材、片材等）透光率、雾度的测试、液体样品（水、饮料等）的浊度或澄明度测定。
产品简介特点：技术设计符合GB2410－80，ASTMD1033－61（1977）JISK7105－81等标准采用微机自动操作，使用方便、可同时显示透光率、雾度值具有标准打印接口性能指标：测量范围：透光率：0-100.0% 雾度：0-30.0%准确度透光率：≤1%雾度≤0.5%时≤±0.1%＞0.5%时≤±0.3%WGT-S透光率/雾度测定仪仪器用途及特点WGT-S透光率/雾度测度仪是根据中华人民共和国国家标准GB2410-80“透明塑料透光率和雾度试验方法”及美国材料实验协会标准ASTM D1003-61（1997）“Standard Test Method for Haze and Luminous Transmittance of Transparent Plastics”设计的微机化全自动测量仪器，适用于一切透明、半透明平行平面样品（塑料板材、片材、塑料薄膜、平板玻璃）的透光率、透射雾度、反射率的测试，也适于液体样品（水、饮料、药剂、着色液、油脂）浊度的测量，在国防科研及工农业生产中具有广泛的应用领域。
用WGT-S透光率/雾度测度仪直接进行质量检验的有：光学玻璃透光率的测定感光胶片清晰程度的检测人造偏振片偏振度的中间控制航空玻璃、汽车玻璃、防毒面罩玻璃能见度的测定包装塑料薄膜光学综合质量的评定农用塑料薄膜透光率的检验建筑、装潢玻璃透光特性的检查光学投影屏漫射质量的考核电影荧幕、投影电视屏幕漫射能力的测定广造灯箱屏幕质量的检验工程描图纸质量的检查用WGT-S透光率/雾度测度仪还可间接应用于：毛玻璃洗涤剂质量的评定塑料抛光材料抛光效率的评价凡立斯絮物的测定塑料玻璃面罩搞划伤能力的评价慢射涂料慢射特性的控制及检测WGT-S透光率/雾度测度仪用作液体样品浊度测定有：纺织厂、热电厂、钢铁厂、灯泡厂、半导体厂、造纸厂、合成纤维厂、工业用水的检测自来水厂、汽水厂、啤酒厂、糖厂、味精厂、调味品厂食用水、饮料质量检测制药及临床应用于结晶母液中微量固态、物质浓度测定，防疫站对细菌浓度的测定、血液临床化验、药物澄明度的测定等环保部门污水处理质量的检验，海水淡化质量的控制化学工业中着色液浊度之测定，油脂、溶剂浊度之测定WGT-S透光率/雾度测度仪具有下列特点：技术设计符合GB2410—80 ASTM D1003—61（1997）JIS K7105—81等测试标准，有利于国内外技术交流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WGT-S透光率雾度测定仪
WGT-S透光率雾度测定仪
应用范围
适用于一切透明、半透明时平行平面样品（塑料板材、片材等）透光率、雾度的测试、液体样品（水、饮料等）的浊度或澄明度测定。
产品简介
特点：
技术设计符合GB2410－80，ASTMD1033－61（1977）JISK7105－81等标准
采用微机自动操作，使用方便、可同时显示透光率、雾度值
具有标准打印接口
性能指标：
测量范围：透光率：0-100.0% 雾度：0-30.0%准确度
透光率：≤1%雾度≤0.5%时≤±0.1%＞0.5%时≤±0.3%
WGT-S透光率/雾度测定仪
仪器用途及特点
WGT-S透光率/雾度测度仪是根据中华人民共和国国家标准GB2410-80“透明塑料透光率和雾度试验方法”及美国材料实验协会标准ASTM D1003-61（1997）“Standard Test Method for Haze and Luminous Transmittance of Transparent Plastics”设计的微机化全自动测量仪器，适用于一切透明、半透明平行平面样品（塑料板材、片材、塑料薄膜、平板玻璃）的透光率、透射雾度、反射率的测试，也适于液体样品（水、饮料、药剂、着色液、油脂）浊度的测量，在国防科研及工农业生产中具有广泛的应用领域。
用WGT-S透光率/雾度测度仪直接进行质量检验的有：
光学玻璃透光率的测定
感光胶片清晰程度的检测
人造偏振片偏振度的中间控制
航空玻璃、汽车玻璃、防毒面罩玻璃能见度的测定
包装塑料薄膜光学综合质量的评定
农用塑料薄膜透光率的检验
建筑、装潢玻璃透光特性的检查
光学投影屏漫射质量的考核
电影荧幕、投影电视屏幕漫射能力的测定
广造灯箱屏幕质量的检验
工程描图纸质量的检查
用WGT-S透光率/雾度测度仪还可间接应用于：
毛玻璃洗涤剂质量的评定
塑料抛光材料抛光效率的评价
凡立斯絮物的测定
塑料玻璃面罩搞划伤能力的评价
慢射涂料慢射特性的控制及检测
WGT-S透光率/雾度测度仪用作液体样品浊度测定有：
纺织厂、热电厂、钢铁厂、灯泡厂、半导体厂、造纸厂、合成纤维厂、工业用水的检测
自来水厂、汽水厂、啤酒厂、糖厂、味精厂、调味品厂食用水、饮料质量检测
制药及临床应用于结晶母液中微量固态、物质浓度测定，防疫站对细菌浓度的测定、血液临床化验、药物澄明度的测定等
环保部门污水处理质量的检验，海水淡化质量的控制
化学工业中着色液浊度之测定，油脂、溶剂浊度之测定
WGT-S透光率/雾度测度仪具有下列特点：
技术设计符合GB2410—80 ASTM D1003—61（1997）JIS K7105—81等测试标准，有利于国内外技术交流。
采用平行照明，半球散射，积分球光电接受方式。
采用微机自动操作系统及数据处理系统，无旋钮操作，使用方便，并且方便，并且有标准打印输出拉口。
自动显示透光率/零度多次测量的平均植，透光率结果直接显示到0.1%，零度显示到0.01%。
无零度漂移，置信度强。
特定的结构—开启式样品窗几乎不收样品尺寸的限制，测量速度快。
由于调制品的采用，仪器不收环境光的影响，不必采用暗室，保证了大件样品操作者的安全。
微机化的电子线路，精度高。
备有标准化的数据打印输出接口，可配套供应程控打印机。
备有薄膜磁性夹具及液体样品杯，给用户带来极大方便。
随机附零度片一块，便于随时检查仪器动作功能。
仪器的性能
规格：
1、光学系统：
准直照明、漫射视野、积分球接收方式
样品窗尺寸：入窗ø25mm 出窗ø21mm
光源：C光源（DC12V 50W 卤钨灯+色温片）
接收器：硅光电池+视见函数修正片（符合V（λ）标准植）
2、电子系统：
LED数码显示
最小读数：透光率0.1% 零度0.01%
BCD码串行输出打印接口
微机自动操作系统,零度、透光率自动切换、自动测定、自动校正
微机数据处理系统，多次连续测试，平均植显示
3、测量范围
透光率0—100.0%
零度0—30.00%
4、试样尺寸：
固体标样尺寸：50*50mm
固体大样尺寸：宽度：380mm
厚度：130mm
长度：不受限制
液槽尺寸：50*50*10mm
薄膜样品尺寸：50*50mm
5、校验样品：ø40*2mm一块
6、其他：
仪器尺寸：长740mm
宽270mm
高300mm
仪器净重：21Kg
电源：220V±22V 50HZ单相
环境条件：10-50℃
主要技术参数：
预热时间：30min
准确度：透光率1%
雾度H≤0.5% 0.1%
H>0.5% 0.3%
重复性：透光率0.5%
雾度H≤0.5% 0.05%
H>0.5% 0.1%
仪器的使用方法
一、准备工作
1、将仪器电源插头插入插座（三眼），注意应确保接地写线有效。
然后将仪器的三只保护
盖旋下。
2、测小样及液体样品时，须先将样品架于接收器左侧（拧上二只螺钉即可）。
3、开启电源进行预热，两窗口显示二小数点，准备指示灯（ready）指示黄光，不久“ready”
灯指示绿光左边读数窗出现“P”，右边出现“H”，并发出呼叫声。
此时在空白样品的情况下按测试开关，仪器将显示“P100.00”、“H0.00”，如不显示“P100.0”、“H0.00”即P<100、H>0.00，说明光源预热不够，可重关电源后再开机，重复1-2次，在“P100”、“H0.00”下仪器预热稳定数分钟，按“TEST”开关，微机采集仪器自身数据后，再度出现“P”、“H”并呼叫，即可进行测量。
4、装上样品，按测试钮，指示灯转为红光，不久就在指示屏上显示出透光率数值及雾度数
值，前者显示单位为0.1%，后者为0.01%。
此时，指示灯转为绿光，需要进行复测时，可不拿下样品，重按测试钮可得到多次测数，然后取其算术平均值作测量结果，以提高测量准确度。
更换样品重复TEST可连续测得同一批样品的结果。
5、更换样品批号时，应先按测试钮测空白，指示灯转红光，然后仪器将显示“P100”及
“H0.00”结果，指示灯显示绿色。
一般每测完一组样品应测空白一次，注意测空白后，应再按测试钮，等到准备灯发绿光、仪器发出呼叫后，再测下一组样品。
6、测试塑膜样品方法不变，只要将薄膜夹于磁性夹具之间稍加拉平，然后即可装置于样品
台上测试，放置夹具时应注意薄膜一面贴紧积分球。
7、测定浊度，有二个测定方法：第一种是比浊分析法，即根据液体的吸收特性，用透过悬
浮体的光强度来决定悬浮体的浓度（单位体积中质点的数目），此时先用洁净的蒸馏水装于仪器附件样品杯内，作为标准样品置于样品台上，在按测试钮后的P显示值即为样品的透光浊度（于标准溶液比较）；第二种方法是散射测浑法，以散射光的强度来计量浊液体中微粒的多少用1浊度的SiO2标准溶液（1000毫升中含0.001可硅藻土、漂白土或高岭土的浊液）代替前面的蒸馏水所得的“H1”读数，然后用被测样品测得“H2”，H2/H1即为样品的PPM浊度值。
8、打印机配接：
本仪器选取用PP40型打印机，需打印测试数据时须将打印机接上电源，并与本仪器底部左前方的插口相接。
使用打印机时的操作方法不变，开机后测第一个数据时仪器将打一字头：
REPORT NO：01
（批号01样品的试验报告）
*DA TE （试验日期）
*INSTRUMENT：WGT-S（试验仪器）
*OPERA TOR：（操作员姓名）
复测号或TRANSMITTANCE HAZE
样品号（透光率）（雾度）
0101 92.4 3.62
以后每复测一次或同一批号中取多样品测试（均按TEST钮），仪器将逐一打出复测号或样品号及其测试结果。
更换批号时，需另出报告单，故需重新测一次空白（100/0）再按一下TEST扭，仪器发出呼叫声时，即可装上第二组样品，这样，便可得到第二张REPORT的字头及数据，按此法每换一次批号，报告单上的批号将自递增。
常见故障及处理方法。
