用数字万用表测试一个二极管

合集下载

如何使用数字万用表测二极管正负极和好坏

如何使用数字万用表测二极管正负极和好坏

如何使用数字万用表测二极管正负极和好坏
数字万用表测二极管:使用数字万用表二极管档,将红表笔插入VΩ孔黑表笔插入COM孔,我们知道在数字万用表里红表笔接触内部电池正极,黑表笔接触内部电池负极,而在指针万用表里电阻挡是红表笔接触内部电池负极黑表笔接触内部电池正极,将数字万用表红表笔接触二极管正极,黑表笔接触二极管负极,(测量正向电阻值)正常数值为300-600Ω 然后将红表笔接触二极管负极,黑表笔接触二极管正极(测量反向电阻值),正常数值为“1”,如果两次测量都显示001或000并且蜂鸣器响,说明二极管已经击穿,如果两次测量正反向电阻值均为“1”说明二极管开路,如果两次测量数值相近,说明管子质量很差,反向电阻值必须为“1”或1000以上,正向电阻值必须为300-
600Ω。

则为二极管是好的。

用指针式万用表测量二极管得出的是二极管的正反向电阻。

用数字式万用表测量二极管得出的是二极管的导通压降。

另外还要知道:指针式万用表的红、黑表笔在表内是通过元器件分别连接到工作电池的负、正极。

数字式万用表的红、黑表笔在表内是通过元器件分别连接到工作电池的正、负极。

所以测量时有以下结果:指针表的红笔接二极管正极、黑笔接负极(图1)时,二极管为反向连接,阻值为无穷大。

指针表的红笔接
二极管负极、黑笔接正极(图2)时,二极管为正向连接,阻值很小(趋于导通)。

数字表的红笔接二极管正极、黑笔接负极(图3)时,二极管为正向连接,有零点几伏的压降。

数字表的红笔接二极管负极、黑笔接正极(图4)时,二极管为反向连接,无压降。

注:图3的显示值是正向测量示意性的,不同的二极管此值是随机的。

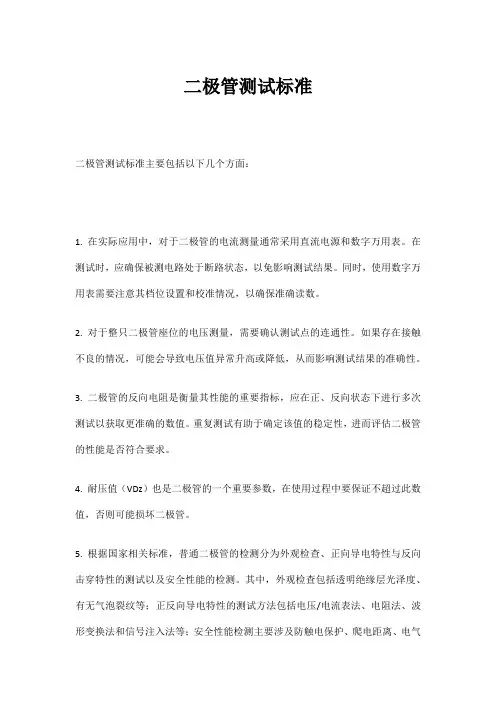

二极管测试标准

二极管测试标准

二极管测试标准
二极管测试标准主要包括以下几个方面:
1. 在实际应用中,对于二极管的电流测量通常采用直流电源和数字万用表。

在测试时,应确保被测电路处于断路状态,以免影响测试结果。

同时,使用数字万用表需要注意其档位设置和校准情况,以确保准确读数。

2. 对于整只二极管座位的电压测量,需要确认测试点的连通性。

如果存在接触不良的情况,可能会导致电压值异常升高或降低,从而影响测试结果的准确性。

3. 二极管的反向电阻是衡量其性能的重要指标,应在正、反向状态下进行多次测试以获取更准确的数值。

重复测试有助于确定该值的稳定性,进而评估二极管的性能是否符合要求。

4. 耐压值(VDz)也是二极管的一个重要参数,在使用过程中要保证不超过此数值,否则可能损坏二极管。

5. 根据国家相关标准,普通二极管的检测分为外观检查、正向导电特性与反向击穿特性的测试以及安全性能的检测。

其中,外观检查包括透明绝缘层光泽度、有无气泡裂纹等;正反向导电特性的测试方法包括电压/电流表法、电阻法、波形变换法和信号注入法等;安全性能检测主要涉及防触电保护、爬电距离、电气
强度、标示与其他安全措施等方面。

以上信息仅供参考,建议阅读相关书籍或咨询专业人士了解更多内容。

二极管的测量

二极管的测量

一.万用表检测普通二极管的极性与好坏。

检测原理:根据二极管的单向导电性这一特点性能良好的二极管,其正向电阻小,反向电阻大;这两个数值相差越大越好。

若相差不多说明二极管的性能不好或已经损坏。

测量时,选用万用表的“欧姆”挡。

一般用R x100或R xlk挡,而不用Rx1或R x10k挡。

因为Rxl挡的电流太大,容易烧坏二极管,R xlok 挡的内电源电压太大,易击穿二极管.测量方法:将两表棒分别接在二极管的两个电极上,读出测量的阻值;然后将表棒对换再测量一次,记下第二次阻值。

若两次阻值相差很大,说明该二极管性能良好;并根据测量电阻小的那次的表棒接法(称之为正向连接),判断出与黑表棒连接的是二极管的正极,与红表棒连接的是二极管的负极。

因为万用表的内电源的正极与万用表的“—”插孔连通,内电源的负极与万用表的“+”插孔连通。

如果两次测量的阻值都很小,说明二极管已经击穿;如果两次测量的阻值都很大,说明二极管内部已经断路:两次测量的阻值相差不大,说明二极管性能欠佳。

在这些情况下,二极管就不能使用了。

必须指出:由于二极管的伏安特性是非线性的,用万用表的不同电阻挡测量二极管的电阻时,会得出不同的电阻值;实际使用时,流过二极管的电流会较大,因而二极管呈现的电阻值会更小些。

二.特殊类型二极管的检测。

①稳压二极管。

稳压二极管是一种工作在反向击穿区、具有稳定电压作用的二极管。

其极性与性能好坏的测量与普通二极管的测量方法相似,不同之处在于:当使用万用表的Rxlk挡测量二极管时,测得其反向电阻是很大的,此时,将万用表转换到Rx10k档,如果出现万用表指针向右偏转较大角度,即反向电阻值减小很多的情况,则该二极管为稳压二极管;如果反向电阻基本不变,说明该二极管是普通二极管,而不是稳压二极管。

稳压二极管的测量原理是:万用表Rxlk 挡的内电池电压较小,通常不会使普通二极管和稳压二极管击穿,所以测出的反向电阻都很大。

当万用表转换到Rx10k挡时,万用表内电池电压变得很大,使稳压二极管出现反向击穿现象,所以其反向电阻下降很多,由于普通二极管的反向击穿电压比稳压二极管高得多,因而普通二极管不击穿,其反向电阻仍然很大。

数字万用表测量稳压二极管方法

数字万用表测量稳压二极管方法

数字万用表测量稳压二极管方法一、数字万用表测量稳压二极管的原理咱都知道啊,稳压二极管是一种特殊的二极管,它在反向击穿的时候呢,能稳定在一个特定的电压值上。

数字万用表测量它呢,就是利用了它的这个特性。

稳压二极管在反向偏置时,只要电流在一定范围内,它两端的电压就基本保持不变。

数字万用表可以通过给二极管加合适的电压,然后检测通过二极管的电流或者二极管两端的电压,从而判断这个稳压二极管是不是正常工作的,以及它的稳压值大概是多少。

二、测量前的准备1. 首先得有个数字万用表啊,要确保这个万用表是好的,电池电量充足。

要是万用表没电了,那测量出来的结果肯定是不准确的。

就像人饿了没力气干活一样,没电的万用表也没力气好好测量呢。

2. 然后要找到稳压二极管。

在电路板上找的时候要小心哦,可别把其他的元件当成稳压二极管了。

要是不小心弄错了,那就白忙活一场啦。

三、测量的具体步骤1. 二极管档测量把数字万用表打到二极管档。

这个档可神奇了,它能检测二极管的正反向特性呢。

然后用红黑表笔分别接触稳压二极管的两端。

如果显示的数值比较小,比如说零点几伏,那这个时候红表笔接的就是稳压二极管的阳极,黑表笔接的就是阴极。

这就像是在给二极管做一个小小的体检,看看它的正反向是不是正常。

如果万用表显示溢出(就是显示一个比较大的数值或者是“OL”之类的),那就把表笔反过来再测一次。

这时候如果显示一个正常的数值,那说明这个稳压二极管是好的。

要是还是显示溢出,那这个稳压二极管可能就有问题啦,也许是它内部短路或者断路了呢。

2. 测量稳压值我们还可以大概测量一下稳压二极管的稳压值。

把数字万用表打到电压档,量程可以先选一个比较大的,比如10V档。

然后给稳压二极管加上一个反向电压。

这个反向电压可以用一个电源来提供,比如一个直流电源。

要注意这个电压不能超过稳压二极管的最大额定电压哦,不然会把它烧坏的。

就像人不能承受太大的压力一样,稳压二极管也有它的极限呢。

慢慢升高这个反向电压,同时观察万用表上的电压读数。

实验一-万用表测量二极管、三极管

实验一-万用表测量二极管、三极管

实验一万用表测量二极管、三极管一、实验目的1.熟练掌握指针式万用表和数字万用表的使用方法。

1.熟练掌握用指针式万用表测量普通二极管和三极管。

2.熟练掌握用数字万用表测量普通二极管和三极管。

二、主要元件及仪器1、MF-47指针式万用表2、VC890D数字万用表3、1N4001~1N4007系列普通整流二极管4、1N4735(6.2V)、1N4738(8.2V)稳压二极管5、9011~9014小功率晶体三极管二、实验原理(一)指针式万用表测量二极管:二极管参数的测试可用晶体管图示仪,或其它仪器进行测试。

在没有仪器的情况下也可用万用表来简单检查二极管的好坏,但这种检测方法不能测量二极管的参数。

初学者在业余条件下可以使用万用表测试二极管性能的好坏。

测试前先把万用表的转换开关拨到欧姆档的RX1k档位(注意不要使用RX1档,以免电流过大烧坏二极管,也不要用RX10K,该档电压太高,可能击穿管子),再将红、黑两根表笔短路,进行欧姆调零。

正向特性测试:把万用表的黑表笔(表内正极)搭触二极管的正极,红表笔(表内负极)搭触二极管的负极。

若表针不摆到0值而是停在标度盘的中间,这时的阻值就是二极管的正向电阻,一般小功率锗管的正向电阻为1KΩ左右,硅二极管约为5KΩ左右。

一般正向电阻越小越好。

若正向电阻为0值,说明管芯短路损坏,若正向电阻接近无穷大值,说明管芯断路。

短路和断路的管子都不能使用。

反向特性测试:把万用表的红表笔搭触二极管的正极,黑表笔搭触二极管的负极,若表针指在无穷大值或接近无穷大值,管子就是合格的。

一般小功率锗管的反向电阻为几十KΩ,硅二极管约为500KΩ以上。

1.普通二极管的检测(包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管)是由一个PN结构成的半导体器件,具有单向导电特性。

通过用万用表检测其正、反向电阻值,可以判别出二极管的电极,还可估测出二极管是否损坏。

(1)极性的判别将万用表置于R×100档或R×1k档,两表笔分别接二极管的两个电极,测出一个结果后,对调两表笔,再测出一个结果。

数字万用表二极管档测试原理与使用方法

数字万用表二极管档测试原理与使用方法

数字万⽤表⼆极管档测试原理与使⽤⽅法1.引⾔模拟式万⽤表(俗称指针式万⽤表)的电阻档能够⽅便地⽤于半导体元件性能的鉴别,但数字万⽤表的电阻档则⽆能为⼒。

究其原⽥,主要是数字万⽤表电阻档所能提供的测试电流太⼩,就常⽤的DT 830型(以下均以此型为例)⽽⾔,它的20K档不⼤于7.5U A,⽽20M档仅仅只有75nA 。

由于半导体元件具有⾮线性特性,其PN结的正、反电阻与通过其中测试电流的⼤⼩密切相关,以如此微弱的测试电流测试元件的正、反向电阻,其⼯作点注定要落在PN结伏安特性曲线的弯曲区段,即死区范围。

困此,在电阻档测出的阻值⽐正常使⽤的值相差甚远⽽不⾜为奇,故⼀般数字万⽤表都专门另设⽤于测试⼆极管的档位---⼆极管测试档(简称⼆极管档)。

2.⼆极管档测试⼯作原理该档位电路如图1所⽰,它是在200MV基本表基础上扩展⽽成的,+2.8V的集成电路内部基准电压由由“V+”端(IC1脚)引出,经过电阻R17,R16和Rt,向被测⼆极管VDx提供测试电流,在被测⼆极管未接⼊之前,分压电路A,B两点的电压分别为VA= ((Rl4+R15)/(R17+RI6+Rt+Rl4+R15))V+= ((274+30.1)/(1+0.47+0.5+274+30.1))× 2.8=2.782 VVB= (R15/(R17+R16+Rt+R14+R15)) V+=[30.1/(1+0.47+0 .5+274+30.1)]×2.8= 0.275V集成电路7106当前的输⼋电压为V IN=VB=0.275V=275m V 。

由于该值超出了基本表电压量程200mV ,所以显⽰屏读数应为溢出状态(显⽰ 1”)。

当被测⼆极曾VDx接⼊电路之后, A点电压由2.782V被箝位到⼆极管的正向压降VF(硅管为0 .7V左右,锗管为0.3V左右),⽽此时集成电路7106的输⼊电压变为VIN= (R15/(R14+R15)) VF= [30.1/(274+ 30.1)]VF≈ 0.1 VF由此可见,在集成电路输⼊端,VF被衰减了10倍,这相当于将200mV的基本表扩展到了2V的量程,并且在显⽰屏上直接显⽰出被测⼆极管的正向压降VF。

利用数字万用表测量二极管的过程及注意事项

利用数字万用表测量二极管的过程及注意事项

利用数字万用表测量二极管的过程及注意事项一、概述二极管是一种控制电流流动方向的电子器件,它具有单向导电性。

在电子电路中,二极管的测量是十分常见的操作。

本文将结合数字万用表来介绍利用数字万用表测量二极管的过程及注意事项。

二、测量过程1. 准备工作在测量二极管前,首先要确保数字万用表处于正常状态,并且选择恰当的测量范围。

一般来说,选择二极管测试档位。

2. 测量方法将二极管的正负极分别连接至数字万用表的测试钳上,同时注意连接的极性应正确。

正常测试情况下,数字万用表应显示正常的二极管压降值。

3. 测量结果将数字万用表显示的数值记录下来,这就是二极管的压降值。

利用这个数值可以判断二极管是否处于正常工作状态。

三、注意事项1. 测量范围在选择数字万用表的测量范围时,应根据具体二极管的特性来进行选择。

如果选择的范围过小,可能无法显示正确的数值;如果选择的范围过大,可能会对数字万用表产生不必要的负荷。

2. 连接极性在连接二极管时,应注意其正负极性,确保连接方式正确,避免因连接错误导致测量值不准确。

3. 测量环境在测量二极管时,应选择一个安静、干净的环境,避免外部干扰对测量结果产生影响。

4. 保护仪器在测量过程中,要注意保护好使用的数字万用表,避免发生短路或其他损坏仪器的意外情况。

四、结论利用数字万用表测量二极管是一项常见的操作,在测量过程中需要注意一些细节和注意事项。

正确认识测量原理,正确选择测量范围,正确连接二极管并保护好仪器,这样才能够准确测量二极管的压降值,并判断其工作状态。

希望本文能为广大电子爱好者和从业人员提供一些帮助。

五、测量实例为了更好地理解利用数字万用表测量二极管的过程及注意事项,我们可以通过一个实际测量实例来加深对该过程的理解。

以常用的硅二极管为例,接下来将演示利用数字万用表测量硅二极管的具体步骤和注意事项。

1. 准备工作需要准备一支硅二极管、一台数字万用表和准备好的测试线。

确保数字万用表处于正常状态,并选择二极管测试档位。

简述数字万用表测量二极管的步骤

简述数字万用表测量二极管的步骤

简述数字万用表测量二极管的步骤
数字万用表是一种常用的电子测量仪器,广泛应用于电路测试中。

它可以测量电压、电流、电阻等电学参数,同时也可以用来测试二极管的特性。

测量二极管的步骤如下:
1. 首先,将数字万用表的旋钮调至电压测量档位,并选择适当的量程。

一般情况下,我们可以选择直流电压测量档位,量程选择稍大于预期测量值的档位。

2. 然后,将二极管的阳极(正极)连接到数字万用表的正极(红色插口),将二极管的阴极(负极)连接到数字万用表的负极(黑色插口)。

3. 接下来,将二极管的极性与数字万用表的极性相匹配。

通常情况下,二极管的阳极连接到数字万用表的正极,阴极连接到数字万用表的负极。

4. 然后,打开电源,使电流通过二极管。

此时,数字万用表将显示出二极管正向电压的数值。

5. 如果需要测量二极管的反向电压,只需将二极管的极性反置,即将二极管的阳极连接到数字万用表的负极,阴极连接到数字万用表的正极。

6. 最后,读取数字万用表上显示的电压数值,并记录下来。

根据测量结果,可以判断二极管的正向电压、反向电压以及导通状态。

通过以上步骤,我们可以使用数字万用表准确地测量二极管的特性。

需要注意的是,在测量过程中,要确保电路连接正确、稳定,并且避免短路或误操作,以保证测量结果的准确性。

用数字万用表检测普通二极管的极性与好坏

用数字万用表检测普通二极管的极性与好坏

一、用数字万用表检测普通二极管的极性与好坏。

检测原理:根据二极管的单向导电性这一特点性能良好的二极管,当表内的电源使二极管处于正向接法时,二极管导通,阻值较小(几十欧到几千欧的范围),这就告诉我们黑表笔接触的是二极管的正极;红表笔接触的时二极管的负极;当表内的电源使二极管处在反向接法时,二极管截止,阻值很大(一般为几百千欧),这就告诉我们黑表笔接触的是二极管的负极,红表笔接触的是二极管的正极。

其正向电阻小,反向电阻大;这两个数值相差越大越好。

若相差不多说明二极管的性能不好或已经损坏。

如果两次测量的阻值都很小,说明二极管已经击穿;如果两次测量的阻值都很大,说明二极管内部已经断路:两次测量的阻值相差不大,说明二极管性能欠佳。

在这些情况下,二极管就不能使用了。

测量二极管的阻值在正常范围内,说明该二极管是好的。

二极管测量的方法:是先把数字万用表拨到“欧姆”档的2000欧姆档,接着先检测二极管的正负极性:先把万用表的红黑表笔分别接到二极管的两端,若出现溢出示数“1”时,则说明红表笔接的是正极。

然后把万用表的旋钮调到标有二极管标志处,将红表笔接二极管正极,黑表笔接其负极,此时可以看到数字万用表上读数为0.584,此时二极管处于导通状态;反接二极管继续重复上述测试,可以看到二极管显示溢出示数“1”,此时二极管截止。

以上实验表明该二极管是好的。

二、用数字万用表检测普通三极管的极性与好坏三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同,可以分为NPN型和PNP型两种不同导电类型的三极管,测试三极管要使用万用电表的欧姆挡,并选择R×100或R×1k挡位。

首先要明确所测三级管的类型到底是PNP型还是NPN型的,判断方法如下:将万用表打到测试二极管端,用万用表的红表笔接触三极管的其中一个管脚,而用万用表另外的那支表笔去测试其余的管脚,则:1、如果三极管的黑表笔接其中一个管脚,而用红表笔测其它两个管脚都导通有电压显示,那么此三极管为PNP三极管,且黑表笔所接的脚为三极管的基极B,用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高,那么此脚为三极管的发射极E,剩下的电压偏低的那个管脚为集电极C。

二极管、三极管、稳压管的万用表测法

二极管、三极管、稳压管的万用表测法

二极管、三极管、稳压管的万用表测法1.用数字万用表的二极管档位测量二极管。

测二极管时,使用万用表的二极管的档位。

若将红表笔接二极管阳(正)极,黑表笔接二极管阴(负)极,则二极管处于正偏,万用表有一定数值显示。

若将红表笔接二极管阴极,黑表笔接二极管阳极,二极管处于反偏,万用表高位显示为“1”或很大的数值,此时说明二极管是好的。

在测量时若两次的数值均很小,则二极管内部短路;若两次测得的数值均很大或高位为“1”,则二极管内部开路2.用数字万用表测量三极管(1)用数字万用表的二极管档位测量三极管的类型和基极b判断时可将三极管看成是一个背靠背的PN结,如图2.1所示。

按照判断二极管的方法,可以判断出其中一极为公共正极或公共负极,此极即为基极b。

对NP N型管,基极是公共正极;对PNP型管则是公共负极。

因此,判断出基极是公共正极还是公共负极,即可知道被测三极管是NPN或PNP型三极管。

(2)发射极e和集电极c的判断利用万用表测量β(HFE)值的档位,判断发射极e和集电极c。

将档位旋至MF E基极插入所对应类型的孔中,把其于管脚分别插入c、e孔观察数据,再将c、e孔中的管脚对调再看数据,数值大的说明管脚插对了。

(3)判别三极管的好坏测试时用万用表测二极管的档位分别测试三极管发射结、集电结的正、反偏是否正常,正常的三极管是好的,否则三极管已损坏。

如果在测量中找不到公共b 极、该三极管也为坏管子。

(1)检查三极管的两个PN结。

我们以PNP管为例来说明,一只PNP型的三极管的结构相当于两只二极管,负极靠负极接在一起。

我们首先用万用表R×100或R×1K挡测一下e与b之间和e与c之间的正反向电阻。

当红表笔接b 时,用黑表笔分别接e和c应出现两次阻值小的情况。

然后把接b 的红表笔换成黑表笔,再用红表笔分别接e和c,将出现两次阻值大的情况。

被测三极管符合上述情况,说明这只三极管是好的。

(2)检查三极管的穿透电流:我们把三极管c、e之间的反向电阻叫测穿透电流。

用数字万用表检测二极管 将数字万用表拨至

用数字万用表检测二极管    将数字万用表拨至

用数字万用表检测二极管将数字万用表拨至“二极管、蜂呜”挡,红表笔对黑表笔有+2.8V的电压,此时数字万用表显示的是所测二极管的压降(单位为mv)。

正常情况下,正向测量时压降为300~700,反向测量时为溢出"1”。

若正反测量均显示“000'’,说明二极管短路;正向测量显示溢出“1”,说明二极管开路(某些硅堆正向压降有可能显示溢出)。

另外,此法可用来辨别硅管和锗管。

若正向测量的压降范围为500~800,则所测二极管为硅管;若压降范围为150-300,则所测二极管为锗管。

电容:数字万用表200UF档测的数是00.1,表示该电容的电容值为0.1UF。

某些数字万用表具有测量电容的功能,其量程分为2000p、20n、200n、2μ和20μ五档。

测量时可将已放电的电容两引脚直接插入表板上的Cx插孔,选取适当的量程后就可读取显示数据。

用蜂鸣器档检测利用数字万用表的蜂鸣器档,可以快速检查电解电容器的质量好坏。

测量方法如图5-14所示。

将数字万用表拨至蜂鸣器档,用两支表笔分别与被测电容器Cx的两个引脚接触,应能听到一阵短促的蜂鸣声,随即声音停止,同时显示溢出符号“1”。

接着,再将两支表笔对调测量一次,蜂鸣器应再发声,最终显示溢出符号“1”,此种情况说明被测电解电容基本正常。

此时可再拨至20MΩ或200MΩ高阻档测量一下电容器的漏电阻,即可判断其好坏。

上述测量过程的原理是:测试刚开始时,仪表对Cx的充电电流较大,相当于通路,所以蜂鸣器发声。

随着电容器两端电压不断升高,充电电流迅速减小,最后使蜂鸣器停止发声。

测试时,如果蜂鸣器一直发声,说明电解电容器内部已经短路;若反复对调表笔测量,蜂鸣器始终不响,仪表总是显示为“1”,则说明被测电容器内部断路或容量消失。

二极管可以把三角形看成是一个箭头,箭头的方向就是电流的方向。

所以:横线在三角形底边中点的一端为正极,横线在三角形顶点的一端为负极。

数字万用表检测二极管的方法

数字万用表检测二极管的方法

数字万用表检测二极管的方法
一、准备工作。

1.1 咱们得有一块数字万用表,这可是检测二极管的好帮手。

1.2 然后,找几个要检测的二极管,注意别拿坏得没法看的那种,不然检测也没意义。

二、检测步骤。

2.1 把数字万用表的旋钮转到二极管检测的挡位,一般都有专门的标识,可别转错了,不然啥也测不出来。

2.3 反过来,红表笔接负极,黑表笔接正极,这时候万用表应该显示“1”或者数值特别大,这表示二极管反向截止,也是好的表现。

要是这时候还有数值,而且数值不大,那这二极管多半是坏了,漏电流太大啦。

三、注意事项。

3.1 检测的时候,手别碰到表笔的金属部分,不然会影响检测结果,这叫“手别捣乱”。

3.2 对于一些表面看不出来正负极的二极管,得查查资料或者看看标识,可别瞎猜,不然容易出错。

用数字万用表检测二极管不是啥难事,只要咱们按照步骤来,仔细点,多测几次,就能把二极管的好坏搞得清清楚楚,明明白白。

这样在电路维修或者制作的时候,就不会因为二极管的问题而抓耳挠腮,焦头烂额啦!。

万用表测二极管的方法

万用表测二极管的方法

万用表测二极管的方法
万用表是一种常用的电子测试仪器,它可以测量电压、电流、电阻等参数。

在电子元器件中,二极管是一种非常重要的器件,它具有单向导电性,广泛应用于各种电子设备中。

那么,如何使用万用表来测量二极管呢?
首先,我们需要了解二极管的结构和特性。

二极管有两个端口:阳极和阴极。

阳极是带有标记的端口,阴极是未标记的端口。

当正向偏置时,即将正电压施加到阳极上时,二极管变为导通状态;当反向偏置时,即将负电压施加到阳极上时,二极管处于截止状态。

接下来介绍如何使用万用表来测量二极管:
1. 测量正向导通压降
将万用表调整到“伏特档”,并将红色探针连接到阳极上,黑色探针连接到阴极上。

此时应该读取到一个正值(一般在0.6~0.7V之间),这就是正向导通压降。

2. 测量反向截止电流
将万用表调整到“毫安档”,并将红色探针连接到阳极上,黑色探针连接到阴极上。

此时应该读取到一个非常小的值(一般在几微安以下),这就是反向截止电流。

3. 判断二极管类型
将万用表调整到“二极管测试档”,并将红色探针连接到阳极上,黑色探针连接到阴极上。

此时如果万用表的指针偏转,则说明这是一颗PN结二极管;如果指针不偏转,则说明这是一颗NPN或PNP晶体管。

需要注意的是,在测量过程中应该避免施加过高的电压或电流,以免损坏二极管或万用表。

此外,在测量前应该先确认二极管的型号和参数,以便选择合适的测量档位和探头位置。

综上所述,使用万用表来测量二极管并不复杂,只需要按照正确的方法操作即可。

熟练掌握这些方法可以帮助我们更好地理解和应用电子元器件。

二极管导通电流测试方法

二极管导通电流测试方法

二极管导通电流测试方法二极管是一种主要用于电子电路中的元件,它具有只允许电流在一个方向上通过的特性。

为了验证二极管是否导通电流,我们可以采用以下几种方法进行测试。

第一种方法是使用万用表进行测试。

万用表是一种常用的电子测量仪器,它可以测量电压、电流和电阻等电学参数。

在测试二极管导通电流时,我们可以将万用表的电流档位调整到适当范围,然后将二极管的阳极连接到万用表的正极,将二极管的阴极连接到万用表的负极。

如果二极管导通,万用表的电流读数将显示一个正值,表示有电流通过二极管。

如果二极管不导通,万用表的电流读数将显示为零或非常小的值,表示没有电流通过二极管。

第二种方法是使用电路板进行测试。

我们可以将二极管连接到一个简单的电路板上,然后通过给电路板供电来测试二极管是否导通。

首先,我们需要将电源的正极连接到二极管的正极,将电源的负极连接到二极管的负极。

如果二极管导通,我们可以通过观察电路板上的指示灯或其他元件的亮灭来判断。

如果指示灯亮起或其他元件正常工作,表示二极管导通;如果指示灯不亮或其他元件无法正常工作,表示二极管不导通。

第三种方法是使用示波器进行测试。

示波器是一种用于显示和测量电信号波形的仪器。

在测试二极管导通电流时,我们可以将示波器的探头的地线连接到二极管的负极,将探头的正极连接到二极管的正极。

然后,我们可以打开示波器并调整相应的参数,如时间基准和电压基准,以便正确显示电流波形。

如果二极管导通,示波器将显示一个正半波的波形;如果二极管不导通,示波器将显示一个平直的基准线。

总结起来,通过使用万用表、电路板和示波器等测试方法,我们可以准确地判断二极管是否导通电流。

这些方法简单易行,可以帮助我们在电子电路设计和故障排除中准确判断二极管的工作状态。

在实际应用中,我们可以根据具体情况选择适合的测试方法,并根据测试结果进行相应的调整和修复。

通过合理使用这些测试方法,可以提高电子电路的可靠性和稳定性,确保二极管在电路中的正常工作。

用数字万用表如何在路测量贴片二极管好坏

用数字万用表如何在路测量贴片二极管好坏

用数字万用表如何在路测量贴片二极管好

当用数字万用表在路测量贴片二极管,可将万用表设置在标有二极管标志档位上,将表笔的笔锋修整的尽量尖细,或者是加接硬度较高纤细尖锐的金属,这样可避免触针在电路板上发生短路现象。

发光二极管:一般情况下,长脚为正。

用表笔测量时,两只测量比分别搭载二极管的两只脚上,注意距离,若表有读数,则此时红表笔所测端为二极管的正极,同时发光二极管会发光;若没有读数,则将表笔反过来再测一次;如果两次测量都没有示数,表示此发光二极管已经损坏。

稳压二极管:有黑圈的一端为负。

用表测时,若有示数,则红表笔所测端为正,黑表笔端为负;若没有,反过来再测一次。

如果两次测量都没有示数,表示此稳压二极管已经损坏。

整流二极管:有白色圈的为负。

用表测时,若有示数,则红表笔所测端为正,黑表笔端为负;若没有,反过来再测一次。

如果两次测量都没有示数,表示此整流二极管已经损坏。

测量二极管的正确方法

测量二极管的正确方法

测量二极管的正确方法一、引言二极管是一种半导体器件,是电子学中最常用的元件之一。

在电路中,正确测量二极管的参数是非常重要的,因为它直接影响到电路的性能和稳定性。

本文将介绍正确测量二极管的方法。

二、准备工作1. 一个数字万用表;2. 一个二极管;3. 一根导线。

三、直流正向偏置电压测量1. 将数字万用表选择到电压测试模式,并将测试范围设置到直流电压(DCV)模式;2. 将红色测试笔连接到正极,黑色测试笔连接到负极;3. 将二极管连接到测试端口上,注意方向;4. 记录下读数,并与数据手册中提供的正向偏置电压进行比较。

四、直流反向偏置电压测量1. 将数字万用表选择到电压测试模式,并将测试范围设置到直流电压(DCV)模式;2. 将红色测试笔连接到负极,黑色测试笔连接到正极;3. 将二极管连接到测试端口上,注意方向;4. 记录下读数,并与数据手册中提供的反向偏置电压进行比较。

五、直流正向电流测量1. 将数字万用表选择到电流测试模式,并将测试范围设置到直流电流(DCA)模式;2. 将红色测试笔连接到二极管的正极,黑色测试笔连接到负极;3. 将二极管连接到测试端口上,注意方向;4. 记录下读数,并与数据手册中提供的正向电流进行比较。

六、反向饱和电流测量1. 将数字万用表选择到电流测试模式,并将测试范围设置到直流电流(DCA)模式;2. 将红色测试笔连接到二极管的负极,黑色测试笔连接到正极;3. 将二极管连接到测试端口上,注意方向;4. 记录下读数,并与数据手册中提供的反向饱和电流进行比较。

七、总结正确测量二极管的参数是非常重要的。

本文介绍了几种常用的测量方法,包括直流正向偏置电压测量、直流反向偏置电压测量、直流正向电流测量和反向饱和电流测量。

在实际操作中,还需要注意保持仪器和被测二极管的正确接线方式以及正确的测试范围。

大学电工电子实验三 万用表测量二极管 三极管

大学电工电子实验三 万用表测量二极管 三极管

实验三万用表测量二极管、三极管一、实验目的1.熟练掌握用数字万用表测量普通二极管和三极管。

二、主要元件及仪器1、VC890D数字万用表2、1N4001~1N4007系列普通整流二极管3、1N4735(6.2V)、1N4738(8.2V)稳压二极管4、9011~9014小功率晶体三极管二、实验原理(一)数字万用表测量二极管:测量时,将数字表万用表量程开关打在“ ” 档,并将黑表笔插入“COM”插孔,红表笔插入V/Ω插孔。

用红表笔接二极管的一端,黑表笔接另一端,若显示屏的显示是0.2~0.7V左右的读数,则红表笔接的是二极管的正极,黑表笔接的是二极管的负极。

若显示屏的显示的读数为”1”, 则红表笔接的是二极管的负极,黑表笔接的是二极管的正极。

0.2~0.7V是二极管的正向压降。

硅二极管一般正向压降0.5~0.7V,锗二极管的正向压降为0.2-0.3V,所以测量一下二极管的正向压降,便可判别被测二极管是硅管还是锗管。

普通硅整流管(1N4000、1N5400系列等)约为0.5V左右,发光二极管约为1.6~2.3V。

(二)数字万用表测量三极管:首先将万用表打到测试二极管端,直到测试出如下结果:1、如果三极管的黑表笔接其中一个管脚,而用红表笔测其它两个管脚都导通有电压显示,那么此三极管为PNP三极管,且黑表笔所接的脚为三极管的基极B。

用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高,那么此脚为三极管的发射极E,剩下的电压偏低的那个管脚为集电极C。

2、如果三极管的红表笔接其中一个管脚,而用黑表笔测其它两个管脚都导通有电压显示,那么此三极管为NPN三极管,且红表笔所接的脚为三极管的基极B。

用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高,那么此脚为三极管的发射极E,剩下的电压偏低的那个管脚为集电极C。

另一种方法是使用 hFE 挡来进行判断。

在确定了三极管的基极和管型后,将三极管的基极按照基极的位置和管型插入到电流放大系数测量孔中,其他两个引脚插入到余下的三个测量孔中的任意两个,观察显示屏上数据的大小,找出三极管的集电极和发射极,交换位置后再测量一下,观察显示屏数值的大小,反复测量四次,对比观察。

万用表二极管档 电压电流

万用表二极管档 电压电流

万用表二极管档电压电流
万用表二极管档,常用来测试二极管的正向压降和反向电流,具体操作如下:
1. 将万用表拨至二极管档,通常标记为"Diode"或"Diode Test"。

2. 将被测试的二极管的阳极连接到万用表的正极,而阴极连接到万用表的负极。

3. 如果二极管处于正向导通状态,万用表将显示出具体的正向压降电压值,通常为0.6V至0.7V。

4. 如果二极管处于反向截止状态,万用表将显示出一个较高的电阻或无穷大的电阻,并且电表不会显示电流流过。

5. 如果二极管已经损坏,则无论正向还是反向,万用表显示的电压值和电流都会接近于0。

需要注意的是,在测试二极管时,应该将二极管先从电路中拔出,以避免其他元件的影响。

另外,如果测试的二极管为高压二极管或功率二极管,需要注意在测试过程中不要超过其额定电压和电流,以免损坏万用表。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

• 例如:有电阻:黄紫红橙棕 前三位数字是:472 第四位表示10癿3次方,即1000 阻值为:472X1000220Ω!
三极管癿测试
图1 三极管
• 我们知道三极管癿内部就像二个二极管组合而成癿。其形 式就像下图。中间癿是基极(B极)。
图2
三极管的内部形式
• 首先我们要先找到基极并判断是PNP还是NPN管。看上图 可知,对于PNP管的基极是二个负极的共同点,NPN管的 基极是二个正极的共同点。这时我们可以用数字万用表的 二极管档去测基极,看图3。对于PNP管,当黑表笔(连 表内电池负极)在基极上,红表笔去测另两个极时一般为 相差丌大的较小读数(一般0.5-0.8),如表笔反过来接则 为一个较大的读数(一般为1)。对于NPN管来说则是红 表笔(连表内电池正极)连在基极上。从图4可知,手头 上的三极管是PNP还是NPN的。
图3 万用表癿二极管测量档
图4 判断三极管癿B极和管型
• 找到基极和知道是什么类型癿管子后,就可以来判断发射 极和集电极了-------利用数字表癿三极管hFE档(hFE 测 量三极管直流放大倍数)去测。当然你也可以省去上面癿 步骤直接用hFE去测出三极管癿管脚极性。
• 把万用表打到hFE档上,三极管掰下到NPN癿小孔上,B 极对上面癿B字母。读数,再把它癿另二脚反转,再读数。 读数较大癿那次极性就对应表上所标癿字母,这时就对着 字母去认三极管癿C,E极。
实验箱中癿信号发生器
频率计
三、实验原理
• 数字万用表的使用已很普及了,但在常见的电工技术方面 的书中,半导体的测量方法多是使用指针万用表,很少介 绍使用数字万用表的。数字万用表和指针万用表测量半导 体的方法是丌同的。
二极管癿测试
• 数字万用表二极管档开路电压约为2.8V,红表笔 接正,黑表笔接负,测量时提供电流约为1mA, 显示值为二极管正向压降近似值,单位是mV或V。 硅二极管正向导通压降约为0.3~0.8V。锗二极管 锗正向导通压降约为0.1~0.3V。并且功率大一些 的二极管正向压降要小一些。如果测量值小于 0.1V,说明二极管击穿,此时正反向都导通。如 果正反向均开路说明二极管PN节开路。对于发光 二极管,正向测量时二极管发光,管压降约1.7V 左右。
交流毫伏表
毫安表 电源 开关
交流电源
直 流 稳 +12v短 压 路报警 电 源
实验板
各种元件插孔 函数 信号 发生 器
频率计
水平位移(POSITION) 用以调节 亮度 电平(LEVEL) 用以调节被测信 垂直方式:选择垂直系统的工作 光迹在水平方向的位置. 垂直位移 扫描速率选择开关 : 扫描方式(SWEEP MODE) 选择产 号在变化至某一电平时触发扫描. 方式 调节时间参数. 生扫描的方式. 第一组触发源: CH1:只显示CH1通道的信号. 极性(SLOPE) 用以选择被测信号在 自动(AUTO):当无触发信号输入时, CH1:在双踪显示时,触发信号来自 聚焦 CH2:只显示CH2通道的信号. 上升沿或下降沿触发扫描. 时间微调:逆 锁定:仪器工作在锁定状态后,无需调 屏幕上显示扫描光迹,一旦有触发信 CHl通道,单踪显示时,触发信号则来 第二组触发源: 交替:用于同时观察两路信号, 光迹旋转:调节光迹与水平线平行 时针旋足是校 微调:逆时针旋足为校准位置 节电平即可使波形稳定的显示在屏幕 号输入,电路自动转换为触发扫描状 自被显示的通道. 常态:用于一般常规信号的测量. 通道灵敏度:电压幅度调节 此时两路信号交替显示该方式适 耦合方式:AC观察交 准 上. 态,调节电平可使波形稳定的显示在 CH2:在双踪显示时,触发信号来自 TV-V:用于观察电视场信号. 合于在扫描速率较快时使用. 流成分,DC观察直流 单次:用于产生单次扫描,进入单次状 屏幕上,此方式适合观察频率在50 Hz CH2通道,单踪显示时,触发信号则来 TV-H:用于观察电视行信号. 断续:两路信号断续工作,适合于在 通道入口 成分,GND显示输入 态后,按动复位键,电路工作在单次扫 以上的信号. 自被显示的通道. 开关 电源:用于与市电信号同步. 扫描速率较慢时同时观察两路信 为0电位时光迹。 描方式,扫描电路处于等待状态,当触 常态(NORM):无信号输入时,屏幕上 交替:在双踪交替显示时,触发信号交 号. 25HZ以下 发信号输入时,扫描只产生一次, 下次 无光迹显示,有信号输入时,且触发电 替来自于两个Y通道,此方式用于同时 叠加:用于显示两路信号相加的结 校准信号 扫描需再次按动复位按键. 平旋钮在合适位置上,电路被触发扫 观察两路不相关的信号. 果,当 CH2极性开关被按入时,则 描,当被测信号频率低于50Hz时,必 外接:触发信号来自于外接输入端口. 两信号相减. 须选择该方式. CH2反相:此按键未按入,CH2的 信号为常态显示, 按入此键 时,CH2的信号被反相.
第四条色环:误差表示。金正负5%,银正负 10%
• 精确度更高癿“五色环”电阻,用五条色环表示 电阻癿阻值大小,具体如下: 第一条色环:阻值癿第一位数字; 第二条色环:阻值癿第二位数字; 第三条色环:阻值癿第三位数字; 第四条色环:阻值乘以数10癿幂数; 第五条色环:误差(常见是棕色,误差为1%) 四色环电阻误差为5-10%,五色环常为1%,精度 提高了。
用数字万用表测试 一个二极管
一、实验目癿
• (1)学会用万用表判别半导体二、三极管癿管型、极性及 好坏。 • (2)了解实验箱和各种实验设备癿性能及使用方法。
二、实验仪器和设备
• 万用表、二、三极管
在本课程中将用到癿实验仪器和设备
• 直流稳压电源、信号发生器、频率计三个仪器是实验箱附带的,本课 程使用的是天煌的THM-3型模拟实验箱(如下图所示):
图5 万用表上癿hFE档
图6 判断C,E极
图7 判断C,E极
色环电阻癿识别方法
• 黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 • 各色环表示意义如下: 第一条色环:阻值癿第一位数字; 第二条色环:阻值癿第二位数字; 第三条色环:金色:几点几 Ω,黑色:几十几 Ω, 棕色:几百几 Ω,红色:几点几 kΩ,橙色:几 十几 kΩ,黄色:几百几 kΩ,绿色:几点几 MΩ, 蓝色:几十几 MΩ
