燃气热水器的结构及原理终审稿)

合集下载

燃气热水器的结构及原理

燃气热水器的结构及原理

燃气快速热水器的结构及原理内容提要:目前,我国家用燃气快速热水器发展很快,品种繁多,但其工作原理基本结构大致相同。

典型的热水器一般包括以下几个部分:外壳;给排气装置;燃烧器;热交换器(俗称水箱);气控装置;水控装置;水、气联动装置;控制系统。

外壳;给排气装置;燃烧器;热交换器(俗称水箱);气控装置;水控装置;水、气联动装置/水流量电子传感器(霍尔开关);控制系统。

查看热水器构造及各部件名称家用燃气快速热水器结构图(平衡式)家用燃气快速热水器的结构l、外壳2、给排气装置1)半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时,使热水器能够维持工作,其工作原理为:当排烟系统发生倒灌风时,导流板使倒灌风不能直接吹向燃烧器,而是与烟气一道通过释放口排至室内。

②排气筒应由不可燃、耐热、耐腐蚀材料制成。

③风帽的作用一是防止或减轻各种风对排烟系统的影响;二是防止雨、雪和其他异物进入排气系统。

2)密闭式给排气装置①密闭式自然给排气装置(平衡烟道)②强制式排气和给排气装置3、燃烧器1)喷嘴2)引射器3)燃烧器头部及火孔4、热交换器(俗称水箱)5、水控、气控装置6、水气联动装置水气联动装置的作用是保证在水压足够,且被引进热交换器流动时,燃气控制阀门才能打开;而当水流停止或压力不足时,自动切断燃气的供气通路,防止因缺水而烧坏设备,即通常所说的“水到,气到”。

现在常用的水气联动装置主要有两种:一种是压力式,另一种是压差式。

1)压差式2)干簧管(或霍尔)式:采用磁钢感应干簧管(霍尔开关)。

7、控制系统家用燃气燃烧器具电子控制器至少有一个火焰检测装置和一个控制装置组成,控制器除具有电脉冲点火、熄火保护和安全中断功能外,还可能有出水恒温、过热保护、防止不完全燃烧保护、再点火、再启动、显示、报警、遥控与闭锁等功能。

1)家用燃气燃烧器具电子控制器类型:①时序控制器。

②数字控制器。

③模糊控制器。

2)感应元件热水器常用感应元件有火焰离子感应针、热电偶、温控器、微动开关和干簧管(或霍尔)等其作用是将反映热水器工作情况的有关信息转换成电信号,以便实现对热水器的工作态况进行控制。

家用燃气热水器工作原理与维修

家用燃气热水器工作原理与维修

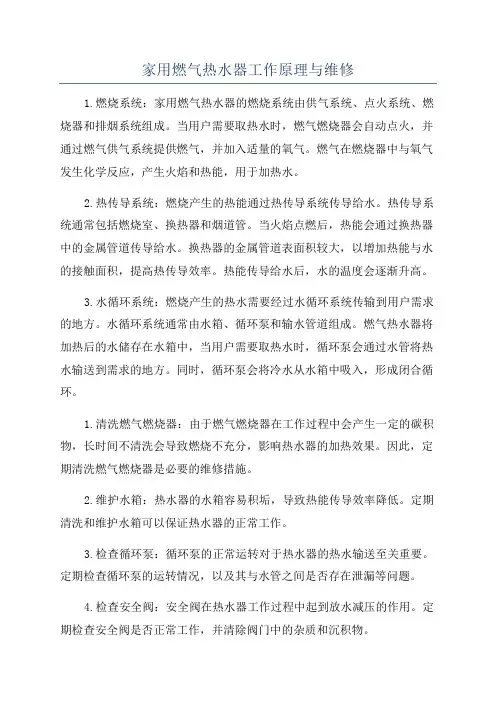

家用燃气热水器工作原理与维修1.燃烧系统:家用燃气热水器的燃烧系统由供气系统、点火系统、燃烧器和排烟系统组成。

当用户需要取热水时,燃气燃烧器会自动点火,并通过燃气供气系统提供燃气,并加入适量的氧气。

燃气在燃烧器中与氧气发生化学反应,产生火焰和热能,用于加热水。

2.热传导系统:燃烧产生的热能通过热传导系统传导给水。

热传导系统通常包括燃烧室、换热器和烟道管。

当火焰点燃后,热能会通过换热器中的金属管道传导给水。

换热器的金属管道表面积较大,以增加热能与水的接触面积,提高热传导效率。

热能传导给水后,水的温度会逐渐升高。

3.水循环系统:燃烧产生的热水需要经过水循环系统传输到用户需求的地方。

水循环系统通常由水箱、循环泵和输水管道组成。

燃气热水器将加热后的水储存在水箱中,当用户需要取热水时,循环泵会通过水管将热水输送到需求的地方。

同时,循环泵会将冷水从水箱中吸入,形成闭合循环。

1.清洗燃气燃烧器:由于燃气燃烧器在工作过程中会产生一定的碳积物,长时间不清洗会导致燃烧不充分,影响热水器的加热效果。

因此,定期清洗燃气燃烧器是必要的维修措施。

2.维护水箱:热水器的水箱容易积垢,导致热能传导效率降低。

定期清洗和维护水箱可以保证热水器的正常工作。

3.检查循环泵:循环泵的正常运转对于热水器的热水输送至关重要。

定期检查循环泵的运转情况,以及其与水管之间是否存在泄漏等问题。

4.检查安全阀:安全阀在热水器工作过程中起到放水减压的作用。

定期检查安全阀是否正常工作,并清除阀门中的杂质和沉积物。

5.检查排烟系统:排烟系统的畅通与否直接关系到燃气热水器的安全性。

定期检查排烟管道是否存在积烟、积尘等情况,保证燃气燃烧产生的烟气能够及时排出。

综上所述,家用燃气热水器的工作原理是通过燃气燃烧产生热能,通过热传导系统将热能传导给水,再通过水循环系统将热水输送至用户需求的地方。

为了保证热水器的正常工作,定期清洗燃气燃烧器、维护水箱、检查循环泵、检查安全阀以及检查排烟系统等是必要的维修措施。

燃气热水器工作原理

燃气热水器工作原理

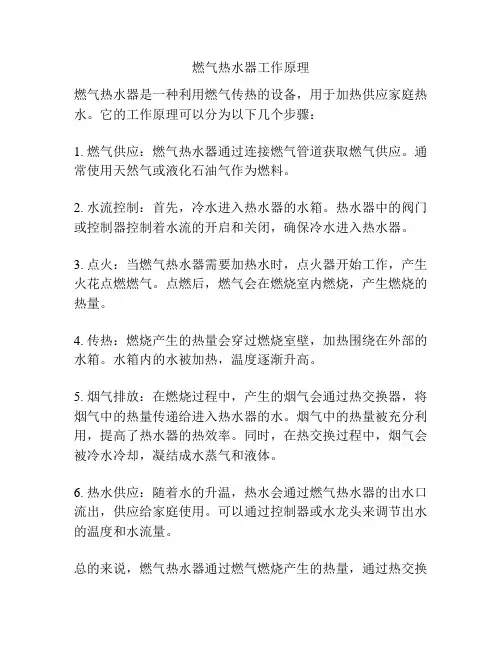

燃气热水器工作原理
燃气热水器是一种利用燃气传热的设备,用于加热供应家庭热水。

它的工作原理可以分为以下几个步骤:
1. 燃气供应:燃气热水器通过连接燃气管道获取燃气供应。

通常使用天然气或液化石油气作为燃料。

2. 水流控制:首先,冷水进入热水器的水箱。

热水器中的阀门或控制器控制着水流的开启和关闭,确保冷水进入热水器。

3. 点火:当燃气热水器需要加热水时,点火器开始工作,产生火花点燃燃气。

点燃后,燃气会在燃烧室内燃烧,产生燃烧的热量。

4. 传热:燃烧产生的热量会穿过燃烧室壁,加热围绕在外部的水箱。

水箱内的水被加热,温度逐渐升高。

5. 烟气排放:在燃烧过程中,产生的烟气会通过热交换器,将烟气中的热量传递给进入热水器的水。

烟气中的热量被充分利用,提高了热水器的热效率。

同时,在热交换过程中,烟气会被冷水冷却,凝结成水蒸气和液体。

6. 热水供应:随着水的升温,热水会通过燃气热水器的出水口流出,供应给家庭使用。

可以通过控制器或水龙头来调节出水的温度和水流量。

总的来说,燃气热水器通过燃气燃烧产生的热量,通过热交换
器将热量传递给水,从而加热水的工作原理。

这种设备结构简单、加热效率高,因此被广泛应用于家庭和商业场所的热水供应。

燃气热水器原理

燃气热水器原理

燃气热水器原理
燃气热水器的工作原理是利用燃烧燃气的热能加热水,从而供给使用者需
要的热水。

下面从燃气热水器的组成和工作流程两个方面详细介绍其工作原理。

一、燃气热水器的组成
燃气热水器主要由以下组成部分组成:
1、燃气系统:包括配气系统、燃气控制系统和燃气燃烧系统等组成
2、水路系统:包括水位检测器、进水阀、出水阀等组成
3、电路系统:包括温度传感器、电控系统、照明系统等组成
二、燃气热水器的工作流程
1、点火启动阶段
开启燃气电磁阀后,烟气通过燃气燃烧室时向分配管道中喷出混合燃料,
引起燃气燃烧。

由于燃气燃烧需要一定的点火能量,因此在此阶段需要引起点火。

所以,首先要开启点火电极和点火引线。

2、燃烧阶段
当点火电极接通时,电阻发生变化,点火电器将点火火花引到混合燃料中,点火引起混合燃料的燃烧。

燃气首先通过进气管道进入燃气燃烧室,经过调节
器的调节,使燃气量能够满足产生的热能需要,燃烧产生的高温气体通过烟管
排出,热量在热交换器中传递至水流,使水加热,水温升至预设温度即停止炭化。

3、停止状态
当水温达到预设温度后,燃烧器会熄灭,燃气热水器处于停止状态。

总体来说,燃气热水器的工作原理是利用燃烧燃气的热能加热水,从而供
给使用者需要的热水,具有高效、安全等优点。

燃气热水器(结构图)

燃气热水器(结构图)

维修实例 [例1] 樱花SCH-1023燃气热水器,打开热水龙头能听到高压打火声, 听不到自吸阀吸合的声音,不着火,8秒钟后停止打火,再试又重复以上过程。 检修:拆下机盖,短接W1与W2端,发现打火针HV端不对S1反馈针置,发现打火针已松动,可在陶芯套中转动。更换双点 火针后再试,HV针直接能对S1针打火,能听到自吸阀吸合声,接通燃气、开热水龙头试 机,一切正常。 小结:由于长期使用,点火针在高温烧烤下容易在陶芯套中松动,造成与反馈针S 1端距离过大,S1端接收不到打火信号,点火器就不能控制自吸阀吸合,燃气不能通过, 自然不会着火燃烧。 [例2] 樱花SCH-1029液化气热水器,故障现象同上。 检修:拆下机盖,短接W1与W2端接线,发现打火针位置准确,就是听不到自吸 阀吸合的声音。用万用表测V、H端和A、H端电压,发现有吸合脉冲和3V电压,怀疑自 吸阀不良,更换后故障依旧。最后关闭燃气总阀后拔掉液化气胶管,短接W1与W2能听到 自吸阀的吸合声,断定是液化气减压阀不良,更换减压阀后装上原来的自吸阀试机,故障排 除。 小结:由于液化气减压阀内皮圈有裂缝,导致减压阀高低压端泄漏,起不到减压作 用,液化气的高气压顶住自吸阀皮盖,点火器虽有正常的吸合电压也拉不动自吸阀,所以无 法着火。 [例3] 樱花SCH-1023热水器,故障现象同上。 检修:拆下机盖,短接W1与W2线,打火正常,听不到自吸阀吸合的声音,拔掉 燃气胶管再试,“叭”地一声自吸阀吸合。按照例2方法更换液化气减压阀后开热水龙头能正 常着火工作,关闭后再开自吸阀又不吸合,拔掉胶管再试,又只能着火一次。测A、H端电 压2.4V,再测电池盒+、-端只有2.6V,很明显电池电力不足。再仔细检查指示灯, 发现靠灯处有一根电线脱落,焊接后换2节新干电池试机多次,每次均能正常着火。 小结:此例故障的直接原因,是电池电力不足,脉冲点火器输出电压在无燃气压力 时刚能拉动自吸阀,当加有正常燃气压力时就拉不动。由于指示灯线已脱落,用户便不知道 需要更换电池。 [例4] 樱花SCH-1025燃气热水器,开机能打着火,8秒钟后自动熄灭, 再开机重复此现象,始终不能正常使用。 检修:拆下机盖,打开热水龙头观察着火情况,发现热水器着火后HV点火针依旧 在不停地打火,8秒钟后打火结束,火焰立即熄灭。测自吸阀A、H端维持电压,在打火时 有3V左右,打火结束立即回到0V,显然是由于反馈针S端未接收到着火信号,调整反馈 针S在火焰上的位置无效,试换脉冲点火器后,故障排除。 小结:由于脉冲点火器内部损坏,虽有反馈信号,但不能输出3V电压维持自吸阀 吸合。由于该机采用树脂浇灌式一体化点火器,无法拆开修理,只能整体更换。 [例5]樱花SCH-1007燃气热水器,机内有轻微漏水,不能点火,更换

燃气热水器的工作原理与内部结构

燃气热水器的工作原理与内部结构

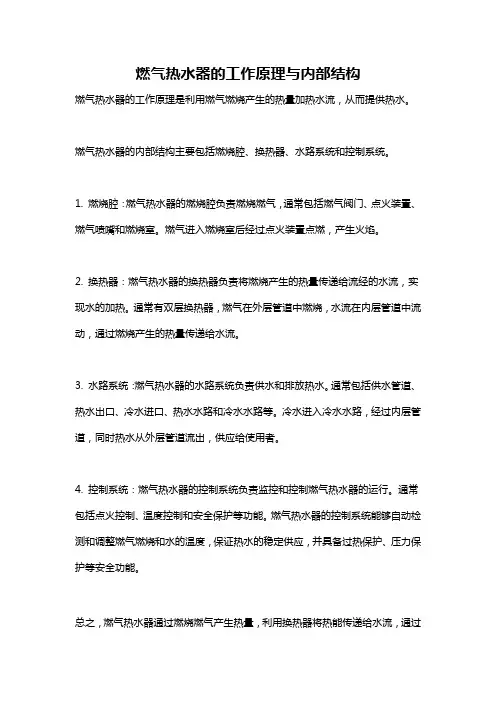

燃气热水器的工作原理与内部结构
燃气热水器的工作原理是利用燃气燃烧产生的热量加热水流,从而提供热水。

燃气热水器的内部结构主要包括燃烧腔、换热器、水路系统和控制系统。

1. 燃烧腔:燃气热水器的燃烧腔负责燃烧燃气,通常包括燃气阀门、点火装置、燃气喷嘴和燃烧室。

燃气进入燃烧室后经过点火装置点燃,产生火焰。

2. 换热器:燃气热水器的换热器负责将燃烧产生的热量传递给流经的水流,实现水的加热。

通常有双层换热器,燃气在外层管道中燃烧,水流在内层管道中流动,通过燃烧产生的热量传递给水流。

3. 水路系统:燃气热水器的水路系统负责供水和排放热水。

通常包括供水管道、热水出口、冷水进口、热水水路和冷水水路等。

冷水进入冷水水路,经过内层管道,同时热水从外层管道流出,供应给使用者。

4. 控制系统:燃气热水器的控制系统负责监控和控制燃气热水器的运行。

通常包括点火控制、温度控制和安全保护等功能。

燃气热水器的控制系统能够自动检测和调整燃气燃烧和水的温度,保证热水的稳定供应,并具备过热保护、压力保护等安全功能。

总之,燃气热水器通过燃烧燃气产生热量,利用换热器将热能传递给水流,通过
水路系统供应热水,通过控制系统实现自动控制和保护,从而实现热水的加热和供应。

家用燃气热水器结构、工作原理、配件介绍、常见故障处理

家用燃气热水器结构、工作原理、配件介绍、常见故障处理

检查方法:打开热水阀门,在风机转动后,报故障之前使用万用表检查点火器连接线的输入电压是否正常;如电 压正常,还可以拔下点火针的连接线,线头放在距离水箱/燃烧器等金属部位3-5毫米处,开水后目测线头和金属 之间的电火花是否正常。
主要配件-变压器
名称
功能参数
变压器
老款机型有单独的变压器,新款机型变压器集成在主板上面。 主要功能:给其他配件(如风机、脉冲等)提供合适的工作电压。 常见问题: 输出电压不对或无电压输出,导致机器不能正常工作。
水流量传感器
启动流量是3升/分钟),则主板不会供电给其他配件,机器开水无 反应。
常见问题:
1、水流转子卡滞,机器开水无反应; 2、霍尔元件损坏,没有水流量信号反馈给主板,机器开水无反应。
检查方法: 大部分水流量传感器霍尔件有三根线,红黑线是由主板供电给霍尔件,黄黑线是由霍尔件反馈脉冲信号给主板。 (不同品牌商产品的连接线颜色、电压会有不同) 正常情况下,机器通电状态时,使用万用表检查水流量霍尔件的红黑线之间应有DC5/12V电压输入;在有水流通 过时,黄黑线应有DC2.5V左右的脉冲电压输出(指针式万用表检测不了)。
否正常
第十二步
风机后清扫, 机器结束工作
第八步
主板计算 调整比例阀、直流
风机供电电压
第十一步
主板停止供电给 比例阀组件,机
器停止燃烧
第九步
水温达到设置温度
第十步
关掉出水阀 水流量传感器信
号停止
工作原理-冷凝型燃气热水器
冷凝型燃热多了一个冷凝换热 器,可以利用高温烟气的热量 对冷水进行预热,热效率高, 节能环保。 排烟温度低,烟管安装时可以 内低外高; 机器下方会有一个冷凝排水口, 需安装包装箱内的冷凝排水管 至地漏。

燃气热水器工作原理及基本构造(带图示)

燃气热水器工作原理及基本构造(带图示)

燃气热水器工作原理及基本构造(带图示)
燃气热水器的基本构造:
燃气热水器的基本结构主要是由阀体总成、主燃烧器、小火燃烧器、热交换器、安全装置等组成。

阀体总成控制着整个热水器的工作程序,它包括水阀、气阀、微动开关和点火器等。

燃气热水器的工作原理:
使用热水器时,必须先打开燃气阀和进水阀。

当打开水阀时,水流感应器感应到水流,启动点火器和微动开关控制,先点燃小火燃烧器,再点燃主燃烧器。

有的直接点燃主燃烧器。

燃气在燃烧室内燃烧,产生的热量通过热交换器将水加热,热水从出水口源源不断流出。

燃气热水器的出水能率:燃气热水器的出水能率是指水温升高25Co时(出水温度比进水温度高25Co),每分钟流出的热水量。

“10升”表示出热水能率为每分钟10升,“16升”表示热水能率为每分钟16升,依次类推。

即热式燃气热水器为快速供热水的热水器,不论什么时候,只要想用热水打开燃气阀和水龙头,就能得到热水,而且这种燃气热水器产生的热水是持续不断的。

燃气热水器原理

燃气热水器原理

燃气热水器原理一、引言燃气热水器是家庭生活中常见的热水供应设备之一,其工作原理十分重要。

本文将通过对燃气热水器原理的探讨,帮助读者更好地了解它的工作原理。

二、燃气热水器的组成燃气热水器通常由以下几个主要部分组成:1. 热水储存罐:用于存储加热后的热水。

2. 燃烧器:通过燃烧燃气产生热能。

3. 热交换器:将燃烧产生的热能传递给冷水,使其加热。

4. 控制系统:用于监测和控制燃气的供应及水温的调节。

三、燃气热水器的工作原理1. 点火启动当需要热水时,用户打开热水龙头,燃气热水器的控制系统会检测到这一信号,启动点火装置。

点火装置会引燃燃气,并通过喷嘴将燃气喷射到燃烧器中。

2. 燃烧过程燃烧器中的燃气与空气混合后,通过点火点燃。

点火后,燃烧器会维持燃气的燃烧,产生大量的热能。

这些热能会被热交换器吸收。

3. 热能传递燃烧产生的热能通过热交换器传递给水。

热交换器中的管道内流动着冷水,当冷水流经热交换器时,受到热能的传递而逐渐加热。

同时,烟气从燃烧器中排出。

4. 温度控制燃气热水器的控制系统会实时监测热水的温度,并根据设定的水温要求进行调节。

当热水的温度低于设定值时,控制系统会增加燃气的供应,以提高水温;当热水的温度达到设定值时,控制系统会减少燃气的供应,以保持水温稳定。

5. 恒温保持当用户关闭热水龙头后,燃气热水器会继续工作一段时间,以确保储存罐中的热水保持恒温状态。

在这个过程中,控制系统会间断性地供应燃气,保持水温在设定范围内。

四、总结燃气热水器的工作原理可以归纳为燃烧产生热能,通过热交换器传递给冷水,实现热水加热的过程。

控制系统起到监测和调控的作用,确保热水的温度符合用户的要求。

正是由于这一工作原理,燃气热水器才能为我们提供便捷而舒适的热水供应。

通过本文对燃气热水器原理的介绍,相信读者对燃气热水器的工作原理有了更深入的了解。

在今后的生活中,读者可以更好地使用和维护燃气热水器,确保其正常运行,提供温暖舒适的热水。

燃气热水器是什么原理

燃气热水器是什么原理

燃气热水器是什么原理
燃气热水器是一种通过燃烧燃气来加热水的设备。

其工作原理基于以下步骤:
1. 燃气供应:燃气热水器连接到燃气管道,通过阀门控制燃气的供应量。

2. 点火:当用户需要热水时,点火器产生火花点燃燃气,引燃燃气燃烧。

3. 燃烧:燃气燃烧产生的火焰通过燃烧室加热热交换器。

4. 加热水:热交换器中的热量传递给通过管路流动的冷水,使其温度升高。

5. 烟气排放:燃烧产生的烟气经过烟道排出室外,确保排放安全和环保。

6. 温度控制:热水器配备温度传感器和控制器,监测热水温度,并控制燃气的供应量,以达到用户设定的温度要求。

综上所述,燃气热水器通过燃烧燃气来加热水,以满足用户的热水需求。

其可靠高效的工作原理使其成为许多家庭和商业场所的常用热水供应设备。

燃气热水器的工作原理与内部结构

燃气热水器的工作原理与内部结构

燃气热水器的工作原理与内部结构
燃气热水器是利用燃气燃烧产生热能,通过热交换器将水加热的设备。

它的工作原理和内部结构主要包括以下几个部分:
1. 点火系统:燃气热水器的点火系统一般由电子点火器和点火电极组成。

当开启热水龙头时,电子点火器开始工作,通过产生高频高压电火花,点燃燃气。

2. 燃烧系统:燃烧系统由燃气进气管道、燃气阀门、风门和主燃烧器组成。

当点火成功后,燃气阀门打开,通过气流控制器控制燃气的进气量,进入燃烧室。

同时,风门调节进入燃烧室的氧气量,确保燃气能够完全燃烧。

3. 热交换器:燃气热水器的热交换器通常采用铜管或不锈钢制成。

当燃烧产生高温气体时,热交换器将热能传递给经过管道流动的冷水,从而将冷水加热为热水。

4. 排烟系统:燃气热水器的排烟系统包括烟管、烟道和烟囱。

燃气燃烧后产生大量烟气,通过排烟系统将烟气排出室外,确保室内空气清洁。

5. 温控系统:温控系统通过温度传感器测量加热水温度,然后通过控制阀门调节燃气的进气量,以保持热水的温度稳定。

总之,燃气热水器的工作原理是通过燃烧燃气产生热能,然后通过热交换器将热能传递给冷水,达到加热水的目的。

内部结
构包括点火系统、燃烧系统、热交换器、排烟系统和温控系统等部分。

燃气热水器的结构及维修_燃气热水器结构图

燃气热水器的结构及维修_燃气热水器结构图

燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理(结构图):内容提要:水气联动装置包括水控装置和气控装置,工作原理就是检测到足够的冲击水压时,启动燃气机械开关(草帽垫),启动电路(一般为微动开关)进而启动电机、脉冲点火器和电磁阀。

水气联动装置(俗称水气联动阀)包括水控装置和气控装置,主要部件有:进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成,控制燃气的启闭和燃气流量,又称火力调节阀。

2、水控装置是控制水流量的装置,又称水温调节阀。

水气联动装置工作原理水气联动装置的作用是保证在水压足够,且被引进热交换器流动时,燃气控制阀门才能打开;而当水流停止或压力不足时,自动切断燃气的供气通路,防止因缺水而烧坏设备,即通常所说的“水到,气到”。

工作原理简单地说,就是检测到足够的冲击水压时,启动燃气机械开关(草帽垫),启动电路(一般为微动开关)进而启动电机、脉冲点火器和电磁阀(燃气电子阀,注意,气路上有两道阀门,这是安全的要求,更是国家标准的强制性要求)。

现在常用的水气联动装置主要有两种:一种是压力式,另一种是压差式。

水气联动装置工作原理图1、压差式:采用薄膜两侧水的压力差的原理,它的输水管设置了节流孔(文氏管),当水流过节流孔时,在薄膜的两侧产生压力差,由压力差来开启和关闭燃气阀瓣。

由于节流孔的内径是固定的,所以在单位时间内流过节流孔的水越多,则经过节流孔时水的流速就越快,根据伯努利原理,节流孔两侧所生产的压力差就越大,由阀杆控制阀瓣,使阀口开启的程度也就加大。

保证了在热水器的热负荷范围之内,热水器的温度保持基本稳定,不至于忽冷忽热。

当水阀关闭,水停止流动时,薄膜两侧的压力差消失,阀瓣在弹簧的作用下复位,切断了主燃烧器的供气,主燃烧器熄火(此时如有小火燃烧器则保持原来的燃烧状态)。

万和 燃气热水器 原理

万和 燃气热水器 原理

万和燃气热水器原理
燃气热水器是利用燃气燃烧产生热能来加热水的设备。

其工作原理主要分为供水系统、点火系统、燃气系统、热交换系统和排烟系统。

首先是供水系统,当用户打开水龙头,水泵开始工作,将冷水从水源供给到燃气热水器内。

水泵工作时,将水从水箱吸入,经过滤净化后,通过主控阀控制的进水阀入口进入燃气热水器。

接着是点火系统,当进入热水器的水温低于设定温度时,点火器开始点火。

点火器通过一个火花产生器产生火花,引燃燃气。

点火系统还具有燃气关断功能,在点火失败或者水温过高时会自动关闭燃气阀门,确保使用的安全性。

然后是燃气系统,燃气系统是将燃气送入燃烧室,与空气混合形成可燃气体。

燃气系统通常由燃气阀门、燃气管道和调节阀等组成。

调节阀可以根据需要调整燃气的供应量,以保持燃烧的稳定和高效。

接下来是热交换系统,热交换器是燃气热水器的核心部件。

燃气燃烧产生的热能通过热交换器传递给进入的冷水。

热交换器的工作原理是将燃气燃烧产生的高温烟气与冷水进行热量交换,将烟气中的热能传递给冷水,使其升温。

最后是排烟系统,燃气热水器燃烧燃气时会产生废气,需要通过排烟管道将其排出。

排烟系统由风机、排烟管和排烟口等组成。

风机通过排烟管道将燃烧废气排出室外,确保室内空气清
新。

以上是万和燃气热水器的工作原理,通过供水系统、点火系统、燃气系统、热交换系统和排烟系统的协同作用,实现了高效、安全地加热水的功能。

住宅燃气热水器工作原理

住宅燃气热水器工作原理

住宅燃气热水器工作原理
住宅燃气热水器工作原理如下:
1. 燃气供应:燃气热水器通过管道连接到燃气供应系统,通常使用天然气或液化石油气作为燃料。

2. 燃烧系统:燃气热水器内部有一个燃烧系统,包括燃气控制阀、点火器和火焰探测器。

当用户需要热水时,燃气控制阀会打开,点火器引燃燃料,形成火焰。

3. 热交换器:火焰在热水器内部的热交换器上加热传送过来的水。

热交换器由金属制成,通常是铜或不锈钢,它可以有效地将火焰的热量传递给水。

4. 热水贮存:加热过的热水被贮存在热水贮存罐或水箱中。

贮存罐通常由绝热材料包裹以减少热量的散失,并配备温度控制器以维持水温在合适范围。

5. 热水提供:当用户打开热水龙头时,贮存罐中的热水会通过水管送到龙头处,用户即可使用热水。

6. 安全保护:燃气热水器通常配备多种安全装置,如防火装置、过热保护装置和气体泄漏探测器,以确保使用过程中的安全性。

总体而言,燃气热水器通过燃烧燃料产生热能,利用热交换器将热量传递给水,然后贮存和供应热水给用户。

这种方式高效快速地提供热水,成为住宅使用热水的常见选择。

燃气热水器结构、原理介绍

燃气热水器结构、原理介绍

燃气热水器结构、原理介绍燃气热水器结构,燃气热水器又称燃气热水炉,是指以燃气作为燃料,通过燃烧加热方式,将热量传递到流经热交换器的冷水中,以达到制备热水目的的一种燃气用具。

下面随小编去了解下燃气热水器。

一、燃气热水器结构1、集烟罩:顾名思义,收集烟气专用。

冷凝式产品的集烟罩较长,并且被进水管包围,这样用烟气的热量预热了冷水。

2、底壳:没什么好说的,固定内部配件和挂墙专用。

3、CO报警装置:有的产品是自带的,有的产品没有。

4、加热防冻保护装置:这个保护装置的原理就是一个电加热丝,一旦检测到环境温度达到冰点,立即开始加热,保护水箱不被冻坏。

5、燃烧器:火排在里面,不锈钢制成。

6、分配器:就是咱们前面说的分段燃烧,就是用这个控制的,一个电磁阀控制一段火焰。

7、比例阀:调节燃气输出的比例,以前的机械式旋钮产品没有这个,那个是用的水气联动控制的。

8、风机:将空气鼓入燃烧室内,这张图是强鼓式的,强抽式的产品只不过风机在顶端,效果就是强鼓式的鼓风强些,抽烟弱些,强抽式的反之,我个人更喜欢强鼓式产品。

9、温度传感器:检测出水温度。

10、出水接头:连接热水软管。

11、泄压放水塞:可以将内部的残留的水放掉。

12、电源插头:大家尽量选择带漏电保护器的产品。

13、进气接头:连接高气管。

14、进水接头:连接冷水软管。

15、调水旋钮:可以调节进水的大小。

16、水量传感器:是由霍尔传感器和水流转子组件构成。

17、变压器:调节到合适的电压供给电机和内部电路使用。

18、点火器:这个其实也相当于调试器。

19、点火针:前面很尖,电离空气产生火花从而点燃燃气。

20、感应针:检测火焰是否燃烧。

21、控制器:里面有电路板和电子元件,用来实现自动控制。

22、热交换器:又称为水箱,但它不储水,铜制的最好,由盘管、翅片和外壳组成。

23、防干烧温控器:当温度超过限定温度后,就会自动断开电路。

24、防冻温控器:当温度低于限定温度后,就会自动断开电路。

燃气热水气的工作原理

燃气热水气的工作原理

燃气热水气的工作原理燃气热水器是一种常见的家用燃气灶具,广泛应用于日常生活中的热水供应。

其工作原理是通过燃料燃烧的方式加热水,来满足人们洗澡、洗菜等需要。

1. 燃气热水器的构造燃气热水器主要由燃烧系统、燃气系统、水路系统、控制系统四部分组成。

其中燃烧系统由火焰控制器、点火器、燃气阀和主燃烧器等组成;燃气系统由气阀、气管和燃气接口等组成;水路系统则由进水管道、出水管道、水泵、卫浴水龙头等组成。

2. 燃气热水器的工作原理当用户需要热水时,通过控制面板上的开关控制燃气热水器的工作。

首先,点火器发出火花点燃燃料,黄色火焰产生,同时燃气阀开启,燃气进入燃烧器内部被燃烧产生热量,加热热水器内部的热交换器。

燃气热水器的热交换器内部分为两个水路,一个是进水管道,另一个是出水管道。

通过水泵将进水管道中的自来水送入热交换器中,热交换器内的水被加热后继续流向出水管道。

在加热的过程中,当热交换器温度达到预设的温度时,控制系统自动关闭燃气阀,停止加热并关闭水泵,热水器完成加热过程,用户得到热水。

3. 燃气热水器的安全性燃气热水器作为一种燃气灶具,与其它燃气灶具相比,其安全性更受关注。

为了确保燃气热水器的安全性,燃气热水器设计中加入了多种安全措施。

例如,当水压异常或停电等情况发生时,燃气热水器会自动停机。

当燃气热水器出现异常闪烁、燃烧不完全或其他安全隐患时,控制系统也会及时自动关闭燃气阀门,确保用户的安全。

总之,燃气热水器以其高效、便捷、安全的特点,成为了人们日常生活中的必备品之一。

掌握燃气热水器的工作原理及安全使用方法,既可以帮助用户更好地使用热水器,也可以有效保障生活的安全和质量。

南昌万和燃气热水器上门维修师傅讲解工作原理与结构

南昌万和燃气热水器上门维修师傅讲解工作原理与结构

热水器,家庭热水使用的保障。

想想在经过一天疲惫的工作或者学习之后,回到家冲个热水澡是多么舒服的事情,但是你发现热水器燃气堵塞不能使用的时候,你会怎么办?你会想起谁?快益修专业热水器维修师傅,你的选择,为您总结了燃气热水器工作原理与结构燃气热水器,就是利用燃气燃烧放出的热量来加热水的一种小型热力设备。

其工作原理就是:燃气在燃烧室内完全燃烧,产生高温烟气→高温烟气流经热交换器,将其中流过的冷水加热产生源源不断的卫生热水。

燃气热水器结构恒温强排机原理:接电上水,开启面壳上的的开关按键,水流经过水流传感器,霍尔磁性开关将磁信号转换成电信号传递给控制器,控制器驱动风机组件高速运转,对燃烧室进行前清扫同时在风机取样口产生负气流,使风压开关闭合,控制器得到闭合信息后,脉冲点火器开始点火,比例阀中的两个电磁阀开启,脉冲与气源相遇产生火焰,感应针感应到火焰信号传回给控制器,控制器维持电磁阀的开启,点火成功,风机以一定的转速旋转。

用户根据需要设定温度。

显示屏将设定的温度信号传递给控制器。

控制器根据所设定的水温控制比例阀的开度,从而控制燃气流量。

控制器控制直流风机转速按一定量燃气燃烧所需要的空气量旋转进行比例进风。

出水温度传感器感受到温度。

给控制器反馈一温度信号,控制器通过控制芯片给比例发出控制信号,维持先前设定温度对应的比例阀开启度。

若外界水压,气压波动,控制器将自动控制比例阀的开启度,以满足设置水温的要求,从而达到自动恒温的目的。

主要零部件冷凝机结构原理燃气热水器的分类、特点目前我国燃气热水器型号标注形式是统一按照国家标准GB 6932-2001《家用燃气快速热水器》的规定进行的,按如下方法表示:代号燃气种类排气方式热水产率安装位置改型序号1.代号用"JS"表示家用燃气快速热水器。

2.燃气种类用汉语拼音字母表示:R——人工煤气;T——天然气;Y——液化石油气3.排气方式用汉语拼音字母代号表示:Z——直排式(可省略不写);D——烟道式;P——平衡式。

燃气热水器水气联动控制原理、结构及维修

燃气热水器水气联动控制原理、结构及维修

燃气热水器水气联动控制原理、结构及维修目录一、简要: (1)二、压力式水气联动阀(前置式) (2)三、压差式水气联动阀(后置式) (3)四、干簧管(或霍尔)式水气联动阀 (5)五、后置式水气联动阀的故障排除 (6)六、干簧管(或霍尔)式水气联动的故障排除 (7)一、简要:燃气热水器水气联动控制系统,是燃气热水器实现自动点火、供给燃气的重要自动控制单元,主要是由水控装置和气控装置两大部分组成,工作原理是当打开燃气热水器进水或出水阀门时,微动开关启动了高压脉冲发生器,在燃烧器的点火针上产生了高压脉冲火花,同时燃气阀门也被开启,燃气在燃烧器火孔处被点燃,燃气热水器产生了热水。

燃气热水器水气联动阀重要包括:压力式;压差式;干簧管(或霍尔)式。

二、压力式水气联动阀(前置式)压力式水气联动阀只能使用进水阀门控制燃气的点火和供气,早前的前制式燃气热水器就是这种控制方式,现已全部淘汰停用。

压力式水气联动阀是当进水阀开启时,隔膜受到水压推力而移动,打开燃气活塞,燃气进入燃烧器。

当关闭进水阀或因故突然断水时,联动阀中水压迅速下降,在弹簧作用下,燃气阀关闭,燃烧器自动熄灭。

前制式燃气热水器若遇到热水软管弯曲扭结或被堵塞、出水阀关闭时燃气仍正常供给,燃烧器会继续燃烧,严重时会发生着火爆炸等事故。

前置式水气联动阀装置图如下:前置式水气联动阀装置图三、压差式水气联动阀(后置式)与压力式不同之处是在隔膜间设置了节流孔,在水流流过节流孔时,在隔膜两侧产生了水的压力差,由压力差来开闭燃气活塞,从而控制燃气。

因节流孔内径固定,当经过节流孔时,水的流速越快,节流孔两侧所产生的压力差就越大,燃气阀口开启程度就越大,这样就保证了进入燃烧燃气的流量随进水量呈正比变化,以保证热水器出水温度不会产生太大的波动。

当进水或出水水阀关闭时,水流动停止,隔膜两侧压差消失,燃气阀活塞右移,切断气源,燃烧器熄灭。

后置式水气联动阀也是目前市场上普遍存在的一种控制方式。

煤气式热水器工作原理

煤气式热水器工作原理

煤气式热水器工作原理
煤气式热水器主要由以下几个部分组成:煤气燃烧器、燃气供应系统、热交换器、控制系统和水管系统。

其工作原理如下:
1. 燃气供应:煤气热水器通过燃气供应系统提供燃气,燃气会通过阀门进入煤气燃烧器。

2. 火焰燃烧:当阀门打开,煤气进入煤气燃烧器,并与空气混合,形成可燃气体。

然后点火装置点燃可燃气体,产生火焰。

3. 热交换:火焰在煤气燃烧器内燃烧时,产生高温气体,这些高温气体会通过热交换器,传递热量给水。

4. 加热水:冷水通过水管系统进入热交换器,热交换器中的高温气体传递热量给水,使其升温。

5. 控制系统:煤气热水器配备了控制系统,用于控制燃气的进出、点火装置的工作、温度的调节等,确保热水器的正常运行和供水温度的稳定。

通过以上工作原理,煤气式热水器能够通过燃烧煤气产生高温气体,通过热交换器将热量传递给水,实现对水的加热,从而提供热水供应。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

燃气热水器的结构及原

文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
燃气快速热水器的结构及原理
内容提要:目前,我国家用燃气快速热水器发展很快,品种繁多,但其工作原理基本结构大致相同。

典型的热水器一般包括以下几个部分:外壳;给排气装置;燃烧器;热交换器(俗称水箱);气控装置;水控装置;水、气联动装置;控制系统。

外壳;给排气装置;燃烧器;热交换器(俗称水箱);气控装置;水控装置;水、气联动装置/水流量电子传感器(霍尔开关);控制系统。

查看
家用燃气快速热水器结构图(平衡式)
家用燃气快速热水器的结构
l、外壳
2、给排气装置
1)半密闭自然排气装置
①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时,使热水器能够维持工作,其工作原理为:当排烟系统发生倒灌风时,导流板使倒灌风不能直接吹向燃烧器,而是与烟气一道通过释放口排至室内。

②排气筒应由不可燃、耐热、耐腐蚀材料制成。

③风帽的作用一是防止或减轻各种风对排烟系统的影响;二是防止雨、雪和其他异物进入排气系统。

2)密闭式给排气装置
①密闭式自然给排气装置(平衡烟道)②强制式排气和给排气装置
3、燃烧器
1)喷嘴2)引射器3)燃烧器头部及火孔
4、热交换器(俗称水箱)
5、水控、气控装置
6、
水气联动装置的作用是保证在水压足够,且被引进热交换器流动时,燃气控制阀门才能打开;而当水流停止或压力不足时,自动切断燃气的供气通路,防止因缺水而烧坏设备,即通常所说的“水到,气到”。

现在常用的主要有两种:一种是压力式,另一种是压差式。

1)压差式
2)干簧管(或霍尔)式:采用磁钢感应干簧管(霍尔开关)。

7、控制系统
家用燃气燃烧器具电子控制器至少有一个火焰检测装置和一个控制装置组成,控制器除具有电脉冲点火、熄火保护和安全中断功能外,还可能有出水恒温、过热保护、防止不完全燃烧保护、再点火、再启动、显示、报警、遥控与闭锁等功能。

1)家用燃气燃烧器具电子控制器类型:
①时序控制器。

②数字控制器。

③模糊控制器。

2)感应元件
热水器常用感应元件有火焰离子感应针、热电偶、温控器、微动开关和干簧管(或霍尔)等其作用是将反映热水器工作情况的有关信息转换成电信号,以便实现对热水器的工作态况进行控制。

3)执行元件
安全控制系统中的执行元件主要是电磁阀,它是全自动热水器关键部件之一,起着燃气气源打开与关闭作用。

当电磁阀通电时,电磁阀的线圈产生电磁吸力使阀门吸合,打开燃气通道,当电磁阀失电时,电磁吸力消失,阀门在弹簧力的作用下关闭燃气通道。

8、在进水阀和进气阀都己打开、电源已接通的情况下,只要打开热水阀,水就进入热水器,通过水量传感器流向热交换器中的加热水管。

水流经水量传感器时,它内部的磁性转子就转动。

位于水量传感器外部又紧临转子的霍尔集成元件发出电脉冲,送至控制电路(电脑)。

当水量传感器中的转子的转速达到某一规定数值时,电脑让燃烧用风机启动。

风机内部也安装有一个霍尔集成元件,当风机的转速达到某一规定数值时,燃气主气阀及燃气比例阀打开,燃气进入燃烧器。

同时点火器让点火针处火花放电而点火。

首先点着的是一只(一排)燃烧器,但火焰很快向所有燃烧器转移,点燃所有燃烧器。

这时位于燃烧器上部的火焰检测棒检出火焰信号,通过控制电路将燃烧指示灯点亮,并使燃烧保持下去。

流过热交换器中加热水管的水,被火焰的高温加热成熟水,从热水阀流出。

热水温度由面板上的温度调节旋纽设定.而实际出水温度由位于热交换器出口处的热敏电阻测量。

电脑将这两个温度进行比较,并通过调节燃气比例阀的开关,调节燃气量t使出水温度达到设定温度。

反过来.关闭热水阀门后,水流停止,水量传感器中的转子也停止转动,脉冲信号消失。

电脑通知燃气主气阀及燃气比例阀关闭,燃烧器中的火焰熄灭,但燃烧用风机继续运转大约70秒钟后停止。

在水路中采用了可调式水阀,通过面板上的旋钮可调节水量,从而改变出水温度。

同时在热交换器附近接了一只分流管,可让少部分冷水不经加热而直接加到热水中,以期得到低温的热水。

在气路中采用了一只调压阀,可用手动调节燃气压力,改变火力大小。

同时还使用了3 只切换电磁阀,以得到不同温度的热水。

9、燃气热水器的产热水能力(标准出热水量)
在国家标准中,对燃气热水器的产热水能力有以下严格规定:
燃气条件为0-2,热水器工作在最大热负荷状态下,供水压力为0.1 MP a,温升折算到△t=25K时每分钟流出的热水量。

这里稍作一点说明。

燃气条件为0—2,是指燃气为基准气,燃气压力为额定压力(标准压力)。

水压0.1Ma就是1公斤(1kgf/cm)。

最大热负荷状态可理解为,燃气控制阀全部打开且开到最大,热水器产生的热量最大时的状态。

绝对温度单位(K)与摄氏温度单位(℃)虽然不一样,但温升△t=25K与△t=2 5℃是一样的。

所谓折算到△t=25K,就是说际测试时不必要求温升△t一定是2 5K,可按实际温升情况下所测到的出热水升数,再折算到△t=25K时应出热水升数。

从以上对燃气热水器的产热水能力的严格规定我们可以得知,一台8升或l 0升(其它容量也样)热水器,不是在任何情况下每分钟都能够出8升或10升热水。

且不说燃气条件及水压情况,光是温升就仅仅卡在△t:25K(△t=2
5℃)来考虑。

实际使用时如果温升超过25℃,则出热水升数就肯定达不到每分钟8升或10升。

另:万和万家乐华帝林内多田能率 AO史密斯阿里斯顿方太德意海尔奇田欧的欧凤樱花美的华宝容声捷佳格亿杰邦?厨之宝康赛特苏泊尔创尔特金信玉科松下申花迅达博士千代海尔前锋樱雪火王大森神州帅康皇冠真金普林西斯伊莱克斯等品牌的热水器均采用上述工作原理。
