焊接表面外观检验标准.
焊接外观检验标准有哪些
焊接外观检验标准有哪些
要实施焊接外观检验，必须遵循钣金物件的焊接外观检验标准，它主要包括以下几条：
一、普通焊接：
1、焊缝表面多层焊晶、气孔，棱角打磨达到光滑，无明显折折未焊熔接处。
2、焊缝外形符合焊接技术卡的要求，焊缝宽度正确，低于1.5mm 的焊缝宽度，夹角≤90°，等腰三角形折边角重叠夹角≤45°。
3、熔接表面应无改变厚度，有较强的弹性，完全没有焊熔区。
4、表面应无漏焊、飞溅、滴溅、不良气泡、碳渍和其它缺陷。
5、焊接测试应达到规定的实质要求。
二、特殊焊接：
1、焊缝表面多层焊晶、气孔，棱角打磨达到光滑，无明显折折未焊熔接处。
2、钢板焊接处应无改变厚度，圆角外径和直线宽度符合设计要求。
3、表面应无漏焊、飞溅、滴溅、不良气泡、碳渍和其它缺陷。
4、填充熔焊处，完全无改变厚度，无焊熔区，且表面平滑、有光泽。
5、焊接测试应达到规定的实质要求。
- 1 -。
焊接外观检验标准
焊接外观检验标准目的: 统一焊接外观检验标准, 确保焊接质量和检验的一致性1.范围本标准适用于SMT、成型线、装配线等有关的焊接外观检验。
2.职责生产线操作人员和检测人员要依照本标准来保证产品的外观和整体的性能。
3.基本术语IPC-A-610 1 级: 通用类电子产品包括消费类电子产品、部分计算机及其外围设备, 那些对外观要求不高而以其使用功能要求为主的产品。
IPC-A-610 2 级: 专用服务类电子产品包括通讯设备, 复杂商业机器, 性能高、长使用寿命的仪器。
这类产品需要持久的寿命, 但不要求必须保持不间断工作, 外观上也允许有缺陷。
IPC-A-610 3 级: 高性能电子产品包括持续运行或严格按指令运行的设备和产品。
这类产品在使用中不能出现中断, 例如救生设备或飞行控制系统。
符合该级别要求的组件产品适用于高保证要求, 或者最终产品使用环境条件异常苛刻。
目标条件: 是指近乎完美或被称之为”优选”。
当然这是一种希望达到但不一定总能达到的条件, 对于保证组件在使用环境下的可靠运行也并不是非达到不可。
可接受条件: 是指组件在使用环境下运行能保证完整、可靠但不是完美。
可接受条件稍高于最终产品的最低要求条件。
不可接受条件: 是指组件在使用环境下其完整、安装或功能上可能无法满足要求。
元件面或主面: 即是电路板上插元件的一面。
焊接面或辅面: 电路板中元件面的反面, 有许多焊盘提供焊接用。
极性元件: 有些元件, 插入电路板时必须定向, 否则元件就有可能在测试时被融化或发生爆炸。
润湿: 润湿过程是指已经熔化了的焊料借助毛细管力沿着母材金属表面细微的凹凸和结晶的间隙向四周漫流, 从而在被焊母材表面形成附着层, 使焊料与母材金属的原子相互接近, 达到原子引力起作用的距离。
4.典型缺陷虚焊: 零件脚或引线脚与锡垫间没有锡或锡量太少或其它因素造成没有接合, 看似焊住其实没有焊住的焊接点, 这种焊接点有可能当时用设备无法检测出来, 但在用户使用过程中能慢慢的暴露出来, 危害性极高。
焊接件检验标准
焊接件检验标准焊接件是工程结构中常见的连接部件，其质量直接关系到整个结构的安全可靠性。
为了确保焊接件的质量，需要进行严格的检验，以便及时发现和排除质量问题。
本文将介绍焊接件检验的标准和方法，以供参考。
一、外观检验。
外观检验是焊接件检验的第一步，通过目测检查焊缝的形态、均匀度、平整度、夹渣、气孔、裂纹等缺陷。
焊缝应平直、均匀，无夹渣、气孔和裂纹，焊缝与母材的过渡应平滑，无凹凸不平的现象。
二、尺寸检验。
尺寸检验是焊接件检验的重要环节，包括焊缝的宽度、高度、角度、长度等尺寸的测量。
焊缝的尺寸应符合设计要求，且应在允许的公差范围内。
三、力学性能检验。
力学性能检验是评定焊接件质量的重要手段，包括拉伸强度、屈服强度、延伸率、冲击韧性等指标的测试。
焊接件的力学性能应符合设计要求，能够满足使用条件下的荷载要求。
四、非破坏检验。
非破坏检验是通过对焊接件进行超声波、射线、磁粉或液体渗透等方法的检测，来发现焊接件内部的缺陷和隐患。
非破坏检验可以及时发现焊接件的裂纹、气孔等缺陷，对于提高焊接件的质量具有重要意义。
五、化学成分检验。
焊接件的化学成分对其性能具有重要影响，通过对焊接材料和母材的化学成分进行检验，可以确保焊接件的材料质量符合要求，从而保证焊接件的使用性能。
六、表面质量检验。
焊接件的表面质量直接影响其防腐性能和美观度，通过对焊接件表面的清洁度、平整度、氧化皮、锈蚀等方面进行检验，可以保证焊接件的质量和外观要求。
七、环境适应性检验。
焊接件在使用过程中会受到各种环境因素的影响，包括温度、湿度、腐蚀介质等，通过对焊接件的环境适应性进行检验，可以确保焊接件在不同环境条件下的使用性能。
综上所述，焊接件的检验标准涉及外观、尺寸、力学性能、非破坏检验、化学成分、表面质量和环境适应性等多个方面，只有通过全面、严格的检验，才能确保焊接件的质量符合要求，从而保证工程结构的安全可靠性。
希望本文所述内容能够对焊接件检验工作有所帮助，提高焊接件的质量水平。
焊缝外观质量检验标准
焊缝外观质量检验标准焊缝外观质量检验标准一、引言焊缝外观质量检验是焊接工艺中非常重要的一环，其目的是确保焊缝的质量，以保证焊接结构的安全和功能的正常运行。
本旨在详细介绍焊缝外观质量检验的标准和要求，以供参考使用。
二、术语和定义1. 焊缝：指焊接过程中形成的金属或者非金属材料的连接部位。
2. 外观质量：指焊缝的外表面形态及其表面缺陷的程度。
3. 检验标准：指用于评估焊缝外观质量是否符合要求的标准。
三、外观质量检验项目为了确保焊缝的外观质量，需要对以下项目进行细致的检验：1. 表面平整度：检查焊缝表面的平整度，平整度不符合要求的可以使用修整工具进行修整。
2. 表面清洁度：检查焊缝表面的清洁度，应无油污、灰尘、涂料残留等杂质。
3. 焊缝几何形状：检查焊缝的几何形状，包括焊缝的高度、宽度、间隙等。
4. 焊缝表面缺陷：检查焊缝表面是否存在气孔、夹杂物、裂纹等缺陷，这些缺陷会对焊接结构的强度和密封性产生影响。
四、检验方法和标准1. 目视检查：通过肉眼观察焊缝表面，检查表面平整度、清洁度和几何形状等项目。
如果有明显的缺陷，可以进一步进行放大镜检查。
2. 放大镜检查：通过放大镜观察焊缝表面，对焊缝表面缺陷进行详细的检查和评估。
根据焊接规范和标准，确定缺陷的等级和接受标准。
3. 尺寸测量：使用尺子或者测量仪器测量焊缝的高度、宽度、间隙等，以确保其符合设计要求和规范要求。
五、缺陷等级和接受标准根据焊接规范和标准，焊缝表面缺陷可分为多个等级，包括一级（最严重）至五级（最轻微）。
不同焊接结构的缺陷等级和接受标准可能有所不同，需根据实际情况进行确定。
六、附件本所涉及的附件如下：1. 图表附件：包括焊接结构示意图、焊缝缺陷示意图等。
2. 检验记录表：用于记录焊缝外观质量检验结果。
七、法律名词及注释1. 建造法规：指国家对建造行业所制定的法律法规，包括《建筑法》、《建造工程施工合同管理办法》等。
2. 焊接规范：指国家对焊接工艺和质量的规范文件，如《焊接工艺规范》、《焊接接头验收标准》等。
焊接作业外观检验标准

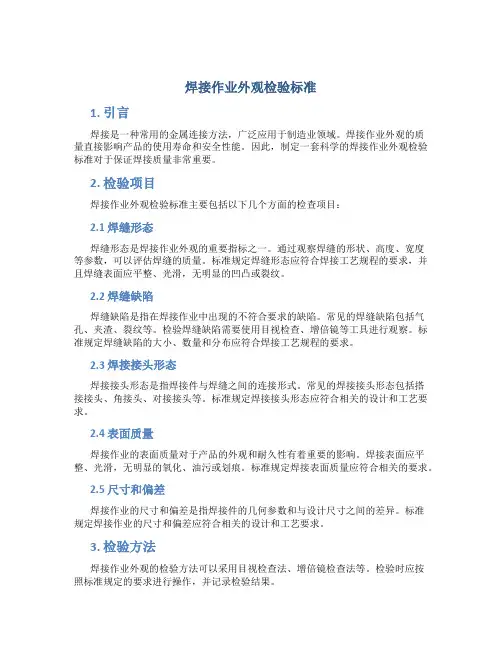

焊接作业外观检验标准1. 引言焊接是一种常用的金属连接方法，广泛应用于制造业领域。
焊接作业外观的质量直接影响产品的使用寿命和安全性能。
因此，制定一套科学的焊接作业外观检验标准对于保证焊接质量非常重要。
2. 检验项目焊接作业外观检验标准主要包括以下几个方面的检查项目：2.1 焊缝形态焊缝形态是焊接作业外观的重要指标之一。
通过观察焊缝的形状、高度、宽度等参数，可以评估焊缝的质量。
标准规定焊缝形态应符合焊接工艺规程的要求，并且焊缝表面应平整、光滑，无明显的凹凸或裂纹。
2.2 焊缝缺陷焊缝缺陷是指在焊接作业中出现的不符合要求的缺陷。
常见的焊缝缺陷包括气孔、夹渣、裂纹等。
检验焊缝缺陷需要使用目视检查、增倍镜等工具进行观察。
标准规定焊缝缺陷的大小、数量和分布应符合焊接工艺规程的要求。
2.3 焊接接头形态焊接接头形态是指焊接件与焊缝之间的连接形式。
常见的焊接接头形态包括搭接接头、角接头、对接接头等。
标准规定焊接接头形态应符合相关的设计和工艺要求。
2.4 表面质量焊接作业的表面质量对于产品的外观和耐久性有着重要的影响。
焊接表面应平整、光滑，无明显的氧化、油污或划痕。
标准规定焊接表面质量应符合相关的要求。
2.5 尺寸和偏差焊接作业的尺寸和偏差是指焊接件的几何参数和与设计尺寸之间的差异。
标准规定焊接作业的尺寸和偏差应符合相关的设计和工艺要求。
3. 检验方法焊接作业外观的检验方法可以采用目视检查法、增倍镜检查法等。
检验时应按照标准规定的要求进行操作，并记录检验结果。
3.1 目视检查法目视检查法是最常用的焊接作业外观检验方法之一。
检验人员通过观察焊缝的形态、缺陷等特征，判断焊缝的质量。
3.2 增倍镜检查法增倍镜检查法是一种对焊缝进行放大观察的方法。
通过放大焊缝的细节，可以更准确地判断焊缝的缺陷和质量。
4. 检验标准的制定和应用焊接作业外观检验标准的制定需要考虑焊接工艺规程、产品设计要求等因素。
标准应具有科学性、可操作性和可靠性，能够准确评估焊接作业的外观质量。
焊缝外观检验标准

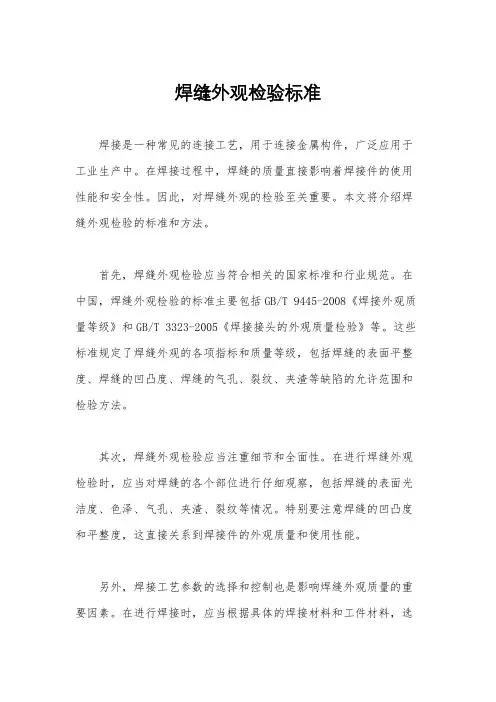

焊缝外观检验标准焊接是一种常见的连接工艺，用于连接金属构件，广泛应用于工业生产中。
在焊接过程中，焊缝的质量直接影响着焊接件的使用性能和安全性。
因此，对焊缝外观的检验至关重要。
本文将介绍焊缝外观检验的标准和方法。
首先，焊缝外观检验应当符合相关的国家标准和行业规范。
在中国，焊缝外观检验的标准主要包括GB/T 9445-2008《焊接外观质量等级》和GB/T 3323-2005《焊接接头的外观质量检验》等。
这些标准规定了焊缝外观的各项指标和质量等级，包括焊缝的表面平整度、焊缝的凹凸度、焊缝的气孔、裂纹、夹渣等缺陷的允许范围和检验方法。
其次，焊缝外观检验应当注重细节和全面性。
在进行焊缝外观检验时，应当对焊缝的各个部位进行仔细观察，包括焊缝的表面光洁度、色泽、气孔、夹渣、裂纹等情况。
特别要注意焊缝的凹凸度和平整度，这直接关系到焊接件的外观质量和使用性能。
另外，焊接工艺参数的选择和控制也是影响焊缝外观质量的重要因素。
在进行焊接时，应当根据具体的焊接材料和工件材料，选择合适的焊接电流、电压、焊接速度等参数，以保证焊缝的外观质量。
同时，在焊接过程中，应当注意控制焊接速度和焊接温度，避免产生气孔、夹渣、裂纹等缺陷。
最后，焊缝外观检验应当结合实际应用需求进行。
在进行焊缝外观检验时，应当根据焊接件的具体用途和工作环境，确定焊缝外观的质量要求。
例如，在一些对外观要求较高的场合，如汽车制造、家具制造等行业，对焊缝外观的要求会更加严格，需要符合更高的外观质量等级。
总之，焊缝外观检验是焊接质量控制中的重要环节，对于确保焊接件的质量和安全具有重要意义。
通过严格按照标准进行检验，注重细节和全面性，合理选择和控制焊接工艺参数，结合实际应用需求进行检验，可以有效提高焊缝外观的质量，保证焊接件的使用性能和安全性。
希望本文的内容能够对焊缝外观检验有所帮助。
焊接作业外观检验标准
TROUBlESHOOTING CENTER
员工培训教材 之品质篇
品质与产品 焊接作业标准 静电防护(1)(2)
焊接作业外观检验标准
检验焊锡点的标准 SMT零件焊接检验标准 零件焊接检验标准 插件/后焊元件检验标准 插件 后焊元件检验标准 PCB连线要求及 胶使用方法 连线要求及454胶使用方法 连线要求及
连线要求及454胶使用方法 四：PCB连线要求及 胶使用方法 连线要求及 1：整线作业 ：
A:必须成90度 A:必须成90度 必须成90 B:尽量拉成直线其平行度最大弧度限制为 尽量拉成直线其平行度最大弧度限制为2mm; B:尽量拉成直线其平行度最大弧度限制为2mm; C:零件面连线是时，不得穿过或跨越元件，多线连接时可并行 C:零件面连线是时，不得穿过或跨越元件， 零件面连线是时 D:连线不得穿过IC中间 避免EMI干扰)) E:整线时 引破皮而裸线者， 整线时， E:整线时，引破皮而裸线者，需更换连线 F:同一PCB连线颜色必须相同 同一PCB F:同一PCB连线颜色必须相同 G:两点连线<=1CM 两点连线<=1CM时 可用裸线相连， G:两点连线<=1CM时，可用裸线相连，要求裸线上点胶 H:连线不能穿透PCB板体 H:连线不能穿透PCB板体 连线不能穿透PCB 板面连线较长时，必须每隔5cm 5cm点胶 I：板面连线较长时，必须每隔5cm点胶
投影片摘要
主题 1
哦???
有问题？别带回去 有问题？别带回去!
PCA维修课培训教材
BACK
THE END
�
一：检验焊锡点的标准 表面是否接触良好 是否有冷焊/空焊 假焊/短路现象 空焊/假焊 是否有冷焊 空焊 假焊 短路现象 焊点是否光亮 焊点是否圆滑无锡尖 无损件) 清洁 零件表面是否完整(无损件)/清洁
焊接质量检验方法和规范标准
焊接质量检验方法和规范标准焊接质量检验方法和标准本文旨在规定焊接产品的表面质量和焊接质量，以确保产品能够满足客户的要求，并适用于焊接产品的质量认可。
生产部门和品质部门可参照本准则对焊接产品进行检验。
一、熔化极焊接表面质量检验方法和标准CO2保护焊的表面质量评价主要是对焊缝外观的评价，包括焊缝均匀性、假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝数量、长度和位置是否符合工艺要求。
具体评价标准详见下表：缺陷类型说明评价标准假焊未熔合、未连接焊缝中断等焊接缺陷（不能保证工艺要求的焊缝长度）不允许气孔焊点表面有气孔不允许穿孔焊缝表面不允许有穿孔裂纹焊缝中出现开裂现象不允许夹渣固体封入物不允许咬边焊缝与母材之间的过度太剧烈H≤0.5mm允许 H＞0.5mm不允许烧穿母材被烧透不允许飞溅金属液滴飞出在有功能和外观要求的区域，不允许有焊接飞溅的存在此外，过高的焊缝凸起、焊缝太大H值不允许超过3mm，位置偏离焊缝位置不准不允许，配合不良板材间隙太大H值不允许超过2mm。
二、焊缝质量标准为保证焊接产品的质量，需要检查焊接材料是否符合设计要求和有关标准的规定，并检查焊工的合格证和考核日期。
I、II级焊缝必须经过探伤检验，并应符合设计要求和施工及验收规范的规定，检验焊缝探伤报告。
焊缝表面的I、II级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
II级焊缝不得有表面气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且I级焊缝不得有咬边、未焊满等缺陷。
焊缝外观方面，焊缝外形要均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
表面气孔方面，I、II级焊缝不允许，III级焊缝每50MM长度焊缝内允许直径≤0.4t，气孔2个，气孔间距≤6倍孔径。
咬边方面，I级焊缝不允许，II级焊缝咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
III级焊缝咬边深度≤0.1t，且≤1mm。
其中，t为连接处较薄的板厚。
焊接外观检验标准有哪些
焊接外观检验标准有哪些
一、外观检验标准
1.热焊接是按电气焊接和金属接合技术。
焊接的外观必须符合图纸和技术要求。
2.焊缝外观应清晰, 表面光洁, 焊缝颜色一致, 无气泡和气孔。
3.熔池应清晰, 宽度均匀, 熔池内无夹渣, 芯条无渗漏。
4、焊缝内外四角抛光处理平直, 焊接面积清晰, 焊缝细节清晰。
5、焊缝中心线与设计线重合, 两侧抛光处理完备。
二、焊接外观检验手段
1.室内检验: 检查熔池形状、焊缝外观、焊缝细节是否一致。
2.模具检验: 在模具上制作模型, 检验焊缝外观是否满足图纸
要求。
3.X光检查: X光检查可以检测焊缝缝口的完整性和焊缝内的缺陷, 如气孔、裂纹和气泡等。
4、磁粉检查: 磁粉检查可以检测焊缝外观和焊缝内的裂纹、脆性断裂和破损等。
5、熔敷检查：熔敷检查可以用以检测焊缝外观是否满足图纸要求, 检查焊缝的宽度和厚度；还可以检查焊缝内部是否存在空洞和不完整的焊缝。
- 1 -。
焊接外观检验通用标准
焊接外观检验通用标准1、目的减少焊接缺陷判定争议，明确焊接产品的外观检验及判定标准。
2、适用范围适用于公司焊接产品的外观检验和评判（客户有特别要求的按客户需求执行）。
3、引用标准《GB/T6417.1金属熔化焊接头缺陷分类及说明》《GB/T3375焊接术语》4、职责和权限1、检验过程中对焊接外观缺陷有疑问或争执，以质量管理部部长最终判定为准。
2、如本标准未涉及的项目或书面文字无法描述者，以质量管理部部长最终判定为准。
3、当本标准与客户标准冲突时，优先采用客户标准。
4、若新项目不断出现或标准中有未涉及到的内容，质量管理部应对标准进行适时修订和整理。
5、焊接检验应当以专业方式描述缺陷，只评价产品的当前实时状态。
5、检验条件1、视力要求：裸眼视力或矫正须达到视力1.0。
2、检验时间、距离：距离检查产品800mm—1000mm，观测时间30秒。
3、光照度：在自然光或60W-100W的日光灯照明条件下检验。
6、焊缝检验方法焊缝外观检验主要包含以下三种：1、肉眼观察（也叫感官检查），目前市场通用的常规检验方法。
2、关键、特殊焊道使用放大镜检验，放大倍数以5倍为限。
3、渗透探伤（仅限于检测表面开口缺陷），采用荧光染料（荧光法）或红色染料（着色法）的渗透剂的渗透作用，显示缺陷痕迹的方法。
7、焊接检验工具目视、钢直尺、水平尺、直角尺、吊线锤、卡尺、焊缝规、放大镜。
8、焊缝检验比例同一平面内，操作者自检比100%，检验员不小于30%。
9、产品检查区域划分从视觉角度共划分外观等级为：Ⅰ、Ⅱ、Ⅲ三个等级面，其具体定义为：Ⅰ级面------面对产品在其1.0m距离内所能直视的面（如左、右边板、后板）Ⅱ级面------在特定的条件下，短时间所能直视的面（如前板）。
Ⅲ级面------不能直视的面或不容易观察到缺陷的面（如货箱内）。
Ⅰ级面Ⅰ级面Ⅱ级面Ⅲ级面Ⅱ级面10、产品缺陷类别说明缺陷类别A类（严重缺陷）B类（主要缺陷）C类（次要缺陷）缺陷评判影响人身安全，车辆行车安全，车辆不可发运和交付能够导致产品发生故障或降低了产品的使用性能，或使产品失去了部份预定功能的缺陷；此类缺陷还包括，虽然对产品的功能或性能没有影响或影响不大，但是外观质量太差或客户明确表示不能接受的缺陷除A B类外，产品的质量特性与标准稍有偏差或只是外观有轻微缺点，在使用预定功能时不会实质性地降低产品的使用性能的缺陷A类产品存在对使用者的人身造成及财产安全构成威协的缺陷产品不符合国家强制性要求或国标要求缺陷会引发产品报废或安全功能失效B类客户不能接受较为明显的外观缺陷（如凹陷、撞伤、密集性气孔等）功能缺陷，产品基本功能无法实现产品或零部件的错、漏、松装，重要、关键零部件之间的干涉产品或关键零部件、关键位置的错焊、漏焊、假焊C类其他轻度缺陷（可见区域轻微外观缺陷）11、焊接缺陷名词解释1、焊缝成型差:焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。
焊缝外观检验标准
焊缝外观检验标准
焊接是一种常见的金属连接工艺，而焊缝的外观质量直接关系
到焊接件的使用性能和美观度。
因此，对焊缝外观的检验标准显得
尤为重要。
本文将从焊缝外观的检验标准、检验方法和常见问题等
方面进行介绍。
首先，焊缝外观的检验标准包括外观质量、几何形状和尺寸等
方面。
外观质量主要包括焊缝表面的裂纹、气孔、夹渣、焊花、焊
渣等缺陷，以及焊缝表面的平整度、光洁度等。
几何形状主要包括
焊缝的形状、尺寸、角度等。
在进行焊缝外观检验时，需要参照相
关的标准和规范进行，以确保焊接件的质量符合要求。
其次，焊缝外观的检验方法主要包括目测检查、放射检查、超
声波检查、磁粉检查等。
目测检查是最常用的方法，通过肉眼观察
焊缝表面的质量和形状来判断其是否符合要求。
放射检查、超声波
检查和磁粉检查则是针对焊缝内部缺陷的检查方法，可以发现裂纹、气孔等内部缺陷。
此外，焊缝外观检验中常见的问题包括焊缝表面裂纹、气孔、
夹渣、焊花、焊渣等缺陷。
裂纹是焊接过程中的常见缺陷，会导致
焊接件的强度下降；气孔和夹渣会影响焊缝的密封性和耐腐蚀性；焊花和焊渣则会影响焊缝的外观质量。
因此，在进行焊缝外观检验时，需要重点关注这些常见问题，以确保焊接件的质量。
综上所述，焊缝外观的检验标准、检验方法和常见问题对于保证焊接件的质量至关重要。
只有严格按照标准进行检验，并及时发现和处理焊缝表面的缺陷，才能确保焊接件的使用性能和美观度。
希望本文的介绍能够对焊缝外观检验有所帮助。
焊缝外观质量检验标准
焊缝外观质量检验标准
1.表观检验：焊接接头的表面应平整、光滑，无边角裂纹、麻面、焊
脚凸起等缺陷。
焊缝与母材之间应无间隙，焊道应一致，无夹杂物、气孔
等缺陷。
2.焊缝几何尺寸：对于直线焊缝，应符合设计要求，如宽度、高度等。
对于曲线焊缝，应确保连续性和一致性。
焊缝的尺寸应符合设计要求。
3.气孔和夹杂物：焊缝中的气孔、夹杂物对焊接接头的力学性能和可
靠性有很大的影响。
焊缝外观检验应注意检查气孔和夹杂物数量、大小和
分布情况，并与标准要求进行比较。
4.焊缝形貌：焊缝的形貌分为等级A、B、C三个等级，其中等级A是
最高等级，表明焊缝形貌完美；等级C为最低等级，表明焊缝形貌不合格。
焊缝形貌的评价标准通常包括焊腔、修整和隐蔽性等方面。
除了以上几个方面，焊缝外观质量检验还应根据具体应用中的特殊要求，如焊缝的耐腐蚀性能、密封性能等进行评估。
总之，焊缝外观质量检验标准是确保焊接接头质量的重要手段，通过
严格按照标准要求对焊接接头进行检验，可以保证焊接接头的力学性能和
使用寿命，提升焊接工艺的质量和可靠性。
焊接外观检验标准样本
焊接外观检验标准目的: 统一焊接外观检验标准, 确保焊接质量和检验的一致性焊盘损伤: 在补焊或维修时使用烙铁不当导致焊盘被破坏, 这极易引起主板报废, 造成重大损失。
5.有铅焊接和无铅焊接焊点的要求与区别:要求与区别1.无铅焊接要求焊点焊料量适中, 与元器件焊端和焊盘有良好的润湿, 在焊接处形成总体连续但能够是灰暗无光泽或颗粒状外观的弧形焊接表面, 其连接角不大于90°, 焊点牢固可靠( 下图中连接角θ1和θ2小于或等于90°为能够接受, 连接角大于90°为不能够接受。
)2.无铅焊接焊点的焊接表面外观和锡铅焊接不同; 无铅焊接焊点表面光泽黯淡并呈颗粒状外观, 锡铅焊点表面均匀连续而光亮光滑; 除此之外, 其它焊接质量检验判定条件相同。
3.以下内容中对于焊点的”光滑”要求均是对于锡铅焊接焊点之要求; 对于无铅焊接焊点, 不可接受条件中的”灰暗, 无光泽”不再作为不可接受条件。
图例6.内容:描述项目检验标准描述目标条件可接受条件不可接受条件焊接清洁度表面外观清洁的金属表面无钝化( 氧化) 现象。
清洁的金属表面有轻微的钝化( 氧化) 现象。
1.在金属表面或安装件上存在有色焊接残留物或锈斑。
2.存在明显的侵蚀现象。
颗粒状物体清洁。
清洁。
表面残留了灰尘和颗粒物质, 如: 灰尘、纤维丝、渣滓、金属颗粒等。
氯化物、碳酸盐和白色残留物清洁, 无可见残留物。
清洁, 无可见残留物。
1.在PCB表面有白色的残留物2.在焊接端上或焊接端周围有白色残留物存在3.金属表面有白色结晶注: 当确定其其化学性是合格的, 且是文件允许的, 则是能够接受的。
描述项目检验标准描述目标条件可接受条件不可接受条件残留物残留物侵蚀或锈斑焊接清洁度助焊剂残留物-免清洗过程外观清洁, 无可见残留物。
1.助焊剂残留在连接盘、元器件引线或导线上, 或围绕在其周围, 或在其上造成了桥连。
2.助焊剂残留物未影响目视检查。
焊接件外观质量标准
焊接件外观质量检验标准
1。
严格按图纸制作，加工件需预留加工量。
2。
角焊高要达到6mm。
平焊宽7mm,焊高3mm，直线宽1mm以内。
3. 工件外表打磨光滑、平整、锐边倒角。
4. 气割渣、焊渣必须清理干净.
5。
气割直线度,垂直度在1mm内。
6。
属于重型工件，必须开坡口焊接。
7。
工件不能有裂纹、气孔、夹渣等缺陷。
8. 焊缝成型美观正常，不允许有弧坑、焊缝间断、烧穿和裂纹存在。
9. 补焊件在补焊前，必须先把缺陷处彻底铲除干净，再进行补焊.
10. 所有焊接件的尺寸变形量不得大于加工余量的1/3-1/2。
11。
成品不允许有氧化皮，浮锈和其他杂物。
焊缝外观质量检验标准
焊缝外观质量检验标准
焊缝外观质量检验是焊接质量检验的重要组成部分，是对焊接件"看"的结果。
焊缝外观质量检验的目的是确保焊接件的外观质量满足设计要求，可以排除设计错误、生产工艺错误、焊接材料和焊接工艺引起的缺陷。
根据《焊接质量检验及检验级别》（GB/T 10507-2008）、《焊接质量检验规程》（JB/T 3482-2011）等，焊缝外观质量检验标准包括：一、焊缝形状及尺寸检验：检查焊缝形状及尺寸是否符合设计要求，包括焊缝长度、焊缝宽度、焊缝深度、焊缝角度、焊缝弦长度等。
二、焊缝表面质量检验：检查焊缝表面质量，包括焊缝边缘、焊缝表面、焊缝焊道等，要求表面焊缝完整、光洁，无明显可见缺陷。
三、焊缝缺陷检验：检查焊缝是否存在表面可见缺陷，如裂纹、气孔、熔池、气泡、毛刺、滑落等，焊缝表面缺陷大小和数量应符合要求。
四、焊缝对比度检验：检查焊缝对比度是否符合设计要求，即检查焊缝的深浅度、颜色是否相符，以确保焊缝的美观度。
以上是焊缝外观质量检验的标准，为了确保焊接件质量，在进行焊接质量检验时，应仔细检查焊缝外观质量，确保焊缝外观质量满足设计要求。
焊接外观质量检查要求
焊接外观质量检查要求焊接外观质量检查是对焊接工艺的实施情况和焊接接头质量进行评价的重要环节。
正确的焊接操作和合格的焊接接头是确保焊接结构安全可靠的基础，因此高质量的焊接外观质量检查要求十分重要。
下面将从焊缝形貌、焊接接头尺寸、焊缝质量、焊接缺陷等方面进行详细阐述。
首先，在焊接外观质量检查中，对焊缝的形貌进行评估和判断是十分关键的。
焊缝的形貌包括焊缝宽度、凸起高度和凹槽深度等几何形态参数。
焊缝宽度应符合设计要求，过大或过小都会影响焊接接头的强度和密封性能。
凸起高度和凹槽深度应在一定的范围内，过大或过小都会导致焊接质量下降或焊后的后续加工难度增加。
其次，在焊接外观质量检查中，焊接接头尺寸的准确性是十分重要的。
焊接接头尺寸的准确性直接影响焊接接头的负荷承载能力和稳定性。
应检查焊接接头的间距、距离和高度等尺寸参数是否符合设计要求，同时也应注意焊接接头在实际应用中的变形程度是否满足要求。
第三，焊接外观质量检查还需要评估焊缝的质量。
焊缝的质量可以通过目测、测量和检验等方法进行评估。
首先，目测焊缝表面的平整度、细节处理和色彩一致性等，并与标准样品进行比对。
其次，应使用适当的测量工具对焊缝的尺寸、形状和位置进行测量，并与设计要求进行对比。
最后，可以进行焊接接头的力学性能测试和无损检测等，以评估焊接接头的质量和可靠性。
最后，在焊接外观质量检查中，需要关注焊接缺陷的检测和评估。
焊接缺陷主要包括焊缝气孔、裂纹、夹渣、夹渍等。
检查时应根据焊缝的类型和要求，选择适当的检测方法和工艺参数。
对于明显的焊接缺陷，应及时进行修补或重做。
对于隐蔽缺陷或无法修补的缺陷，应及时提出整改意见，以确保焊接接头的质量和安全性。
总之，焊接外观质量检查要求从焊缝形貌、焊接接头尺寸、焊缝质量和焊接缺陷等方面进行评估和判断。
通过正确合理的检查方法和标准，可以确保焊接接头的质量和稳定性，从而保障焊接结构的安全可靠性。
smt焊接检验标准
smt焊接检验标准SMT焊接检验标准。
SMT（Surface Mount Technology）焊接是一种表面贴装技术，广泛应用于电子制造业中。
在SMT焊接过程中，为了保证焊接质量和产品可靠性，需要进行严格的检验。
本文将介绍SMT焊接检验的标准和方法，帮助大家更好地了解SMT焊接检验的重要性和具体操作。
一、外观检验。
外观检验是SMT焊接检验的首要步骤，通过外观检验可以初步判断焊接质量。
外观检验主要包括焊接表面的平整度、焊接点的形状和颜色等方面。
焊接表面平整度要求平整光滑，焊接点形状应该规整，颜色应该均匀一致。
二、焊接强度检验。
焊接强度是SMT焊接检验的关键指标之一，直接影响产品的可靠性和稳定性。
焊接强度检验主要包括拉力测试、剪切测试和冲击测试等。
拉力测试用于检验焊接点的拉伸强度，剪切测试用于检验焊接点的剪切强度，而冲击测试则用于检验焊接点在受力作用下的稳定性。
三、焊接温度检验。
SMT焊接过程中的温度控制对焊接质量至关重要，因此需要进行焊接温度检验。
焊接温度检验主要包括焊接炉温度和预热温度的监控。
焊接炉温度要求稳定控制在设定的范围内，而预热温度则需要根据焊接材料的特性进行合理调整。
四、焊接材料检验。
焊接材料的质量直接影响焊接质量，因此需要进行焊接材料的检验。
焊接材料检验主要包括焊锡丝的成分分析、焊膏的粘度测试和焊盘的表面处理等。
通过对焊接材料的检验，可以确保焊接材料的质量符合要求，从而保证焊接质量。
五、焊接环境检验。
焊接环境对焊接质量也有重要影响，因此需要进行焊接环境的检验。
焊接环境检验主要包括温湿度监控、静电防护和通风排烟等。
良好的焊接环境可以有效减少焊接缺陷的发生，提高焊接质量。
六、焊接设备检验。
焊接设备的性能直接关系到焊接质量，因此需要进行焊接设备的检验。
焊接设备检验主要包括焊接机的稳定性测试、焊接头的清洁度检验和焊接机的维护保养等。
通过对焊接设备的检验，可以确保焊接设备的性能稳定，从而保证焊接质量。
焊接质量试验及检验标准
焊接质量试验及检验标准摘要：焊接是一种常用的金属连接方法，在各种行业中广泛应用。
焊接质量的好坏直接关系到连接件的强度和使用安全性。
本文将对焊接质量试验和检验标准进行详细介绍，以帮助读者了解焊接质量的重要性以及如何进行有效的质量控制。
一、引言焊接是将两个或多个金属部件通过加热或压力的作用使其产生连续的金属结合。
焊接质量的好坏对产品的质量和安全性都有直接影响，因此，在焊接过程中进行质量试验和检验是必不可少的。
二、焊接质量试验焊接质量试验是通过一系列试验项目来评估焊接质量的好坏。
以下是常见的焊接质量试验项目：1.外观检验：通过目视检查焊缝的表面质量，检查是否存在焊缝缺陷，如气孔、裂纹、夹渣等。
2.尺寸检验：测量焊缝的尺寸和形状，确保焊接符合设计要求。
3.力学性能测试：对焊接试样进行拉伸、弯曲、冲击等力学性能测试，评估焊接材料的强度和韧性。
4.金相组织分析：通过金相显微镜观察和分析焊缝的组织结构，了解焊接过程中发生的相变和组织演变，评估焊接质量。
5.硬度测试：测量焊缝的硬度，评估焊接材料的硬度分布情况。
三、焊接质量检验标准焊接质量检验标准是规定焊接质量接受与否的参考依据。
以下是常见的焊接质量检验标准：1.国家标准：根据国家标准进行焊接质量的检验。
例如，对于钢结构，可使用国家标准《钢结构焊接》（GB/T 12470）进行检验。
2.行业标准：不同行业有相应的焊接质量检验标准，根据行业需求进行选择和执行。
例如，对于航空航天行业的焊接，可使用行业标准《航空航天焊接技术规范》进行检验。
3.国际标准：根据国际标准进行焊接质量的检验。
例如，对于焊接材料的硬度测试，可使用国际标准《焊接材料硬度测试方法》（ISO 6507）进行检验。
四、焊接质量控制有效的焊接质量控制可以确保焊接质量符合要求，并且减少焊接缺陷的发生。
以下是一些常用的焊接质量控制方法：1.焊接操作规程：制定详细的焊接操作规程，包括焊接参数、焊接顺序、焊接工艺和焊接工装等，以确保焊接过程的标准化和一致性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P C A 厂TROUBlESHOOTING CENTER
員工培訓教材之品質篇
* 主編/制作:趙永崗
* 監制﹕彭代立
•品質与產品•焊接作業標准•靜電防護(1)(2)
焊接作業外觀檢驗標准
•檢驗焊錫點的標准
•SMT零件焊接檢驗標准
•插件/后焊元件檢驗標准
•PCB連線要求及454膠使用方法
PCA維修課培訓教材
編寫/制作﹕趙永崗
一﹕檢驗焊錫點的標准
•表面是否接触良好
•是否有冷焊/空焊/假焊/短路現象•焊點是否光亮
•焊點是否圓滑無錫尖
•零件表面是否完整（無損件）/清潔
PCA維修課培訓教材
二﹕SMT零件外觀標准
1﹕吃錫程度
•A﹕吃錫高度最少程度>=1/4端子高度
•B﹕錫尖不得高于元件本体
•C﹕吃錫寬度>=1/2端子高度
•D﹕吃錫高度最多是焊錫與端子之角度<90度•E﹕不可錫多外露至焊墊
PCA維修課培訓教材
2:偏移程度 3:損坏:損裂本体
•A﹕偏轉角度小于10度
•B﹕前后偏移不得超出焊墊外
•C﹕左右偏移小于端子寬度
•D﹕圓形元件左右偏移不得超出焊墊
PCA維修課培訓教材
三﹕插件/ 后焊元件外觀檢驗
•1﹕不可殘留松香﹔
•2﹕錫尖小于1.2mm﹐且無外露跡象﹔
•3﹕吃錫程度>=3/4PCB厚度﹔
•4﹕零件腳明顯可見﹐無包焊現象﹔
•5﹕0.2<殘留錫渣<0.5mm為主缺點﹔
•6﹕零件腳受損<20%零件腳﹔
•7﹕零件受損不得延至密封區或裸露底材﹔
•8﹕零件腳不得嚴重氧化﹔
•9﹕IC插槽浮高＜1mm,SWICH﹑SOCKET浮高＜0.5mm
PCA維修課培訓教材
四﹕PCB連線要求及454膠使用方法
1﹕整線作業
•A:必須成90度
•B:盡量拉成直線其平行度最大弧度限制為2mm;
•C:零件面連線是時﹐不得穿過或跨越元件﹐多線連接時可并行•D:連線不得穿過IC中間（避免EMI干扰）
•E:整線時﹐引破皮而裸線者﹐需更換連線
•F:同一PCB連線顏色必須相同
•G:兩點連線＜＝1CM時﹐可用裸線相連﹐要求裸線上點膠•H:連線不能穿透PCB板体
•I﹕板面連線較長時﹐必須每隔5cm點膠
PCA維修課培訓教材
2:連線露出焊點之裸線應＜0.5mm
3:點膠
•A﹕不粘零件腳
•B﹕膠粘連線與PCB之最大間隙不能＞0.5mm •C﹕膠點的最大直徑6mm
•D﹕點膠位置在每5cm及彎腳處
PCA維修課培訓教材
投影片摘要
•主題 1
BACK。
