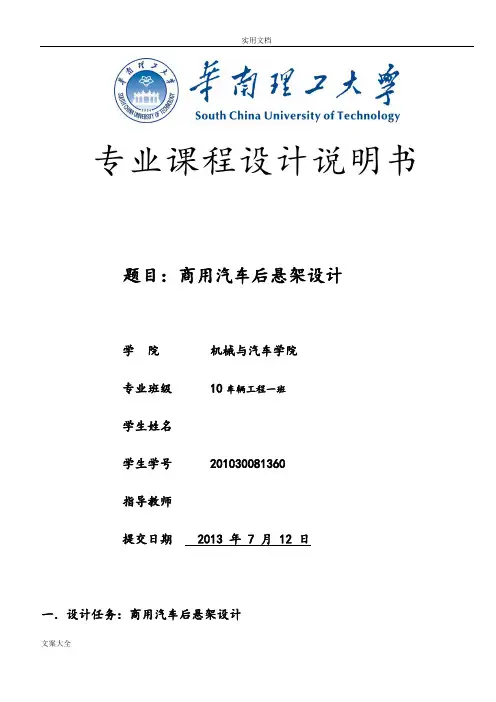

专业课程设计说明书题目:商用汽车后悬架设计学院机械与汽车学院专业班级 10车辆工程一班学生姓名学生学号 201030081360指导教师提交日期 2013 年 7 月 12 日一.设计任务:商用汽车后悬架设计二.基本参数:协助同组总体设计同学完成车辆性能计算后确定额定装载质量5000KG 最大总质量 8700KG轴荷分配空载前:后 52:48满载前:后 32:68满载校核后前:后 33::67质心位置:高度:空载 793mm满载 1070mm至前轴距离:空载 2040mm满载 2890mm三.设计内容主要进行悬架设计,设计的内容包括:1.查阅资料、调查研究、制定设计原则2.根据给定的设计参数(发动机最大力矩,驱动轮类型与规格,汽车总质量和使用工况,前后轴荷,前后簧上质量,轴距,制动时前轴轴荷转移系数,驱动时后轴轴荷转移系数),选择悬架的布置方案及零部件方案,设计出一套完整的后悬架,设计过程中要进行必要的计算。

3.悬架结构设计和主要技术参数的确定(1)后悬架主要性能参数的确定(2)钢板弹簧主要参数的确定(3)钢板弹簧刚度与强度验算(4)减振器主要参数的确定4.绘制钢板弹簧总成装配图及主要零部件的零件图5.负责整车质心高度和轴荷的计算和校核。

*6.计算20m/s车速下,B级路面下整车平顺性(参见<汽车理论>P278 题6.5之第1问)。

四.设计要求1.钢板弹簧总成的装配图,1号图纸一张。

装配图要求表达清楚各部件之间的装配关系,标注出总体尺寸,配合关系及其它需要标注的尺寸,在技术要求部分应写出总成的调整方法和装配要求。

2.主要零部件的零件图,3号图纸4张。

要求零件形状表达清楚、尺寸标注完整,有必要的尺寸公差和形位公差。

在技术要求应标明对零件毛胚的要求,材料的热处理方法、标明处理方法及其它特殊要求。

3.编写设计说明书。

五.设计进度与时间安排本课程设计为2周1.明确任务,分析有关原始资料,复习有关讲课内容及熟悉参考资料0.5周。

钢板弹簧悬架设计

钢板弹簧悬架设计

( ) Ri
=
R0
1+ (2σ 0i R0 ) / ( Ehi )i
H 02 = 123.5mm 、 H 03 = 99mm 、 H 04 = 77.3mm 、 H 05 = 58.2mm 、 H 06 = 41.8mm 、
H 07 = 28.1mm 、 H 08 = 17.2mm 、 H 09 = 8.9mm 、 H 010 = 3.3mm 。
6
汽车设计课程设计 ————钢板弹簧的设计
片 等 厚 , 其 长 度 成 等 差 数 列 , 即 li = l2 − (i − 2)a , i ∈[0,10] 。 其 中 l10 = s + a , 将
s
=
70mm, l 2
= 1180mm 代入得
a
=
1110 mm 9
=
370 3
mm
, l10
=
580 3
mm
,则各板长度为:
l1
=1180mm、
五、钢板弹簧各片自由状态下曲率半径的确定:
因钢板弹簧各片在自由状态下和装配后的曲率半径不同,装配后各片产生预应力,其值确定
了自由状态下的曲率半径 Ri 。各片自由状态下做成不同曲率半径的目的是:使各片厚度相同的钢
板弹簧装配后能很好地贴紧,减少主片工作应力,使各片寿命接近。 矩形断面钢板弹簧装配前各片曲率半径由下式确定
计算过程与步骤
一、 钢板弹簧片数取为 10,确定其宽度 b 的计算:
1.钢板断面宽度 b 的确定 有关钢板弹簧 的刚度、强度等,可按等截面简支梁的计算公式计算,但需引入挠度增大系数
δ加以修正。因此,可根据修正后的简支梁公式计算钢板弹簧所需要的总惯性矩 J0 。对于对称钢

1钢板弹簧悬架设计规范

1钢板弹簧悬架设计规范

1钢板弹簧悬架设计规范钢板弹簧悬架设计规范(提纲)一、钢板弹簧钢断面参数(R=h/2, R=h, R=3h/4) 1.单面双槽钢(1)断面积(2)中性层位置(3)惯性矩(4)断面系数(5)拉、压应力比2.矩形断面钢(1)断面积(2)惯性矩(3)断面系数*主要(常用)规格列表,给出数值,供查用。

二、钢板弹簧总成基本特征参数1.刚度(自由刚度,夹紧刚度)(1)多片簧(2)少片簧2.比应力(1)多片簧(根部应力)(2)少片簧(a.根部应力;b.最大应力点应力)3.弧高(1)夹紧弧高(2)自由弧高三、有关整车性能参数的校核1.悬架固有频率(1)静挠度(2)固有频率(推荐值)(3)两级刚度复式板簧的挠度和频率2.侧倾校核(1)侧倾角刚度(a.板簧,b.稳定杆)(2)侧倾力臂(3)侧倾角(推荐值)3.杆系的运动学校核(1)板簧运动当量杆的计算a.基线角b.圆心位置c.当量杆长度(半径)d.相关点的平移(2)纵拉杆与板簧运动干涉量计算(推荐限值)(3)传动轴伸缩量与万向节夹角校核4.制动时的纵扭干涉(1)板簧纵扭特性a.纵扭瞬心位置b.纵扭角(2)纯纵扭干涉引起的跑偏量(3)纵扭与“点头”同时干涉的跑偏量5.轴转向效应(1)当量杆斜度(2)轴转向效应系数四、强度校核1.设计载荷下的平均静应力(推荐值)(1)等比应力(2)不等比应力a.多片簧各片不等厚b.少片簧2.最大行程下的极限应力(推荐值)(1)等比应力(2)不等比应力3.纵扭时应力校核(推荐值)(1)制动a.前簧b.后簧(倒车)(2)驱动后簧4.卷耳应力校核(推荐值)(1)制动(2)驱动五、钢板弹簧各单片的设计1.多片簧各单片长度的确定2.各单片弧高的确定(1)总成弧高的选定a.装车后满载弧高b.装车后无载弧高c.自由弧高与曲率半径(2)各单片预应力的选定a.预应力选取原则b.自平衡条件(3)各单片自由弧高和曲率半径的计算(多片簧,少片簧)a.Rkb.Hk六、生产文件中有关参数的选定1.预压缩行程2.验证负荷3.无载与设计负荷下的总成弧高4.设计负荷下的刚度值及其测定点。

(完整word版)钢板弹簧悬架设计(2)(word文档良心出品).docx

(完整word版)钢板弹簧悬架设计(2)(word文档良心出品).docx

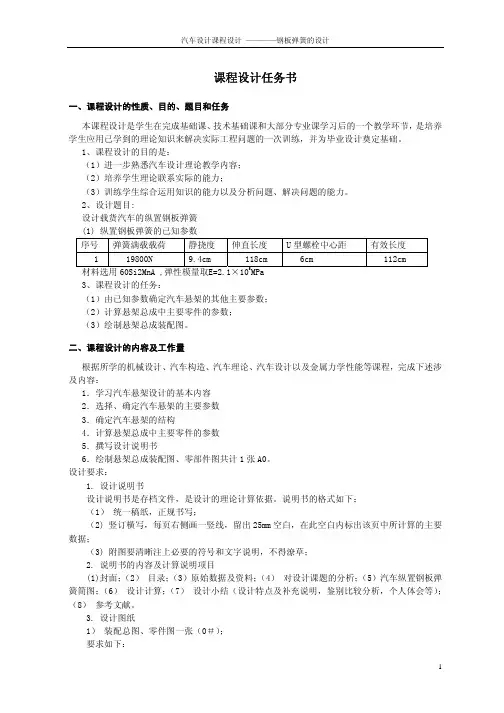

汽车设计课程设计————钢板弹簧的设计课程设计任务书一、课程设计的性质、目的、题目和任务本课程设计是学生在完成基础课、技术基础课和大部分专业课学习后的一个教学环节,是培养学生应用已学到的理论知识来解决实际工程问题的一次训练,并为毕业设计奠定基础。

1、课程设计的目的是:(1)进一步熟悉汽车设计理论教学内容;(2)培养学生理论联系实际的能力;(3)训练学生综合运用知识的能力以及分析问题、解决问题的能力。

2、设计题目 :设计载货汽车的纵置钢板弹簧(1)纵置钢板弹簧的已知参数序号弹簧满载载荷静挠度伸直长度U 型螺栓中心距有效长度119800N9.4cm118cm6cm112cm 材料选用60Si2MnA , 弹性模量取E=2.1× 105MPa3、课程设计的任务:(1)由已知参数确定汽车悬架的其他主要参数;(2)计算悬架总成中主要零件的参数;(3)绘制悬架总成装配图。

二、课程设计的内容及工作量根据所学的机械设计、汽车构造、汽车理论、汽车设计以及金属力学性能等课程,完成下述涉及内容:1.学习汽车悬架设计的基本内容2.选择、确定汽车悬架的主要参数3.确定汽车悬架的结构4.计算悬架总成中主要零件的参数5.撰写设计说明书6.绘制悬架总成装配图、零部件图共计 1 张 A0。

设计要求:1.设计说明书设计说明书是存档文件,是设计的理论计算依据。

说明书的格式如下:(1)统一稿纸,正规书写;(2) 竖订横写,每页右侧画一竖线,留出 25mm空白,在此空白内标出该页中所计算的主要数据;(3)附图要清晰注上必要的符号和文字说明,不得潦草;2.说明书的内容及计算说明项目(1)封面;(2)目录;( 3)原始数据及资料;( 4)对设计课题的分析;( 5)汽车纵置钢板弹簧简图;( 6)设计计算;( 7)设计小结(设计特点及补充说明,鉴别比较分析,个人体会等);(8)参考文献。

3.设计图纸1)装配总图、零件图一张(0#);要求如下:a.图面清晰,比例正确;b.尺寸及其标注方法正确;c.视图、剖视图完整正确;d.注出必要的技术条件。

汽车钢板弹簧悬架设计

汽车钢板弹簧悬架设计

汽车钢板弹簧悬架设计汽车钢板弹簧悬架设计引言钢板弹簧悬架是汽车悬架系统中通用的一种。

它具有结构简单、可靠耐用、维护方便等优点,已经成为了汽车悬架系统中不可少的一个组成部分。

本文将探讨汽车钢板弹簧悬架设计的相关知识,包括设计原理、结构材料、设计参数等内容。

一、设计原理汽车钢板弹簧悬架的设计原理是基于弹性和变形实现对汽车震动的吸收和减少。

其基本原理就是利用钢板的弹性变形来吸收汽车在行驶过程中的震动。

弹簧最基本的原理就是哈客定理,即移动的钢板弯曲,因而有了张力和弯曲的复合作用。

钢板弹簧的弹力与材料尺寸、形状和弯曲角度等有关,形状越大、角度越大、宽度越宽,就越能产生弹射力,抗弯曲能力就越好。

二、结构材料汽车钢板弹簧悬架的结构材料是弹簧钢板,它是一种高强度的钢板。

弹簧钢板的化学成分比较复杂,其中含有较多的铬、钼、锰等合金元素,从而保证了钢板的强度和韧性。

弹簧钢板的强度分为两种,一种是静载强度,即弹簧钢板未经过加载状态,所能承受的最大应力;另一种是动载强度,即弹簧钢板在载荷加速状态下,所能承受的应力。

在制造钢板弹簧悬架时,应根据车重、行驶条件、路面状况等因素进行设计选择材料。

三、设计参数汽车钢板弹簧悬架的设计参数有弹簧高度、弹簧宽度、弹簧板厚等。

弹簧高度是弹簧的有效长度,弹簧宽度是弹簧的有效宽度,应根据汽车底盘结构与弹簧安装方式选定。

弹簧板厚直接影响钢板弹簧的强度和韧性,通常采用1.5mm到4mm的钢板材料加工制造。

如果太薄,就不能在车载荷下承受高的撞击力;如果太厚,则不能很好地吸收地面颠簸,影响行驶舒适性。

此外,还需要考虑弹簧孔距、总圈数、自由高度等因素,以达到最优的悬架系统设计效果。

四、结论本文综述了汽车钢板弹簧悬架的设计原理、结构材料和设计参数等知识点,这里强调一下设计数据的选择是钢板弹簧悬架设计中非常关键的一环。

必须根据所要使用的车辆的行驶条件、驾驶员驾驶习惯和所装载的重量等,对钢板弹簧的各项基本参数进行科学合理的结构设计,使得汽车钢板弹簧悬架的设计能满足汽车行驶舒适和悬架稳定等各种要求。

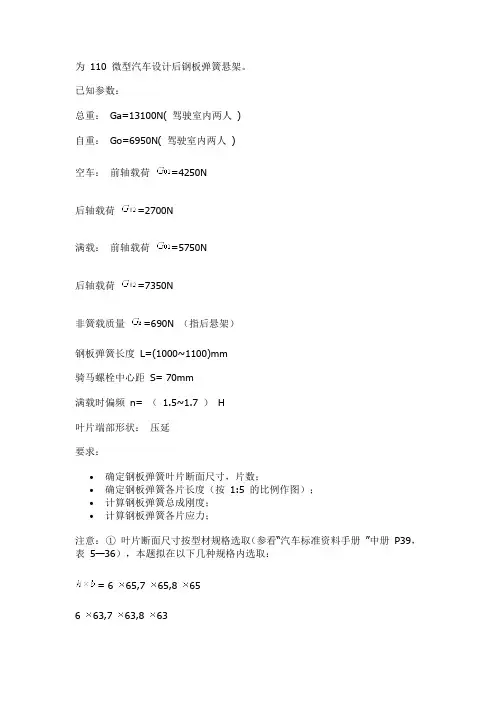

110 微型汽车设计后钢板弹簧悬架钢板弹簧设计
