通信类 程控交换实验指导书
程控交换实验报告
程控交换实验报告篇一：程控交换实验指导书实验系统结构介绍实验系统框图实验一用户线接口模块实验一、实验目的1、全面了解用户线接口电路功能（BORST）的作用及其实现方法；2、通过对用户线接口电路的学习与实验，进一步加深对BORST功能的理解。
二、实验内容1、了解用户模块AM79R70的主要性能与特点；2、熟悉用AM79R70组成的用户线接口电路；3、用示波器分别观测TP301、TP302、TP303在摘挂机时的工作电平。
三、实验仪器1、LT-CK-02E程控交换实验箱一台；2、电话机两台；3、数字示波器一台；4、数字万用表一台。
四、实验步骤1、阅读AM79R70资料和这部分电路，理解这部分电路的工作原理；2、通过电源线接通电源，打开实验箱电源开关，准备好电话机开始实验；3、“甲方一路”接上话机，分别摘机和挂机，在摘机和挂机时用万用表测量TP301,TP302，TP303的电压值；4、“甲方一路”分别摘机和挂机，利用示波器观察TP306的波形。
注意，此时示波器设为直流耦合，探针衰减设为×1；5、通过键盘和液晶显示，选择时分交换方式，“甲方一路”呼叫“甲方二路”，利用示波器观察TP301的波形。
示波器推荐设置：交流耦合，电压因子设为100mV，时基设为500uS。
探头衰减设为×1；6、实验结束，关掉实验箱电源开关，整理实验数据，制作实验报告。
五、实验报告要求1、画出本次实验的电路方框图，叙述其工作过程；2、填表写出TP301,TP302，TP303在摘挂机时的电平，并简述这三个测试点的意义；3、理解AM79R70通过C1、C2两根控制线完成有铃流信号的摘挂机检测和没有铃流信号的摘挂机检测原理。
分别画出主、被叫摘挂机检测的程序流程框图。
信令信号的产生与观测一、实验目的1、了解常用的几种信令信号音和铃流发生器的电路组成和工作过程；2、熟悉这些信号音和铃流信号的技术要求。
二、实验内容1、用万用表测量各测量点拨号音、忙音、回铃音及铃流控制信号的电压；2、用示波器测量各测量点拨号音、忙音、回铃音及铃流控制信号的波形；3、各测量点说明如下：TP04：回铃音信号TP05：铃流控制信号TP06：拨号音信号TP07：忙音信号三、实验仪器1、LT-CK-02E程控交换实验箱一台；2、电话机两台；3、数字示波器一台。
通信类 程控交换实验指导书

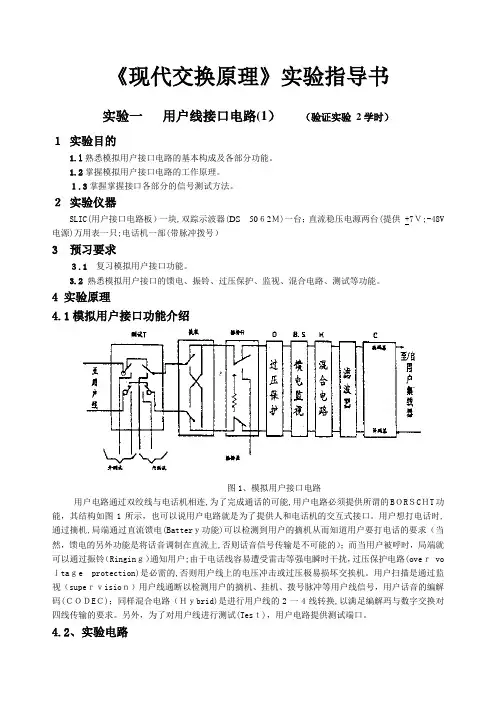

《现代交换原理》实验指导书实验一用户线接口电路(1）（验证实验2学时）１实验目的1.l熟悉模拟用户接口电路的基本构成及各部分功能。
1.2掌握模拟用户接口电路的工作原理。
１.3掌握掌握接口各部分的信号测试方法。
２实验仪器SLIC(用户接口电路板）一块,双踪示波器(DS50６2Ｍ)一台；直流稳压电源两台(提供 +7Ｖ;-48V 电源)万用表一只;电话机一部(带脉冲拨号）3 预习要求３.1 复习模拟用户接口功能。
3.2 熟悉模拟用户接口的馈电、振铃、过压保护、监视、混合电路、测试等功能。
4 实验原理4.1模拟用户接口功能介绍图1、模拟用户接口电路用户电路通过双绞线与电话机相连,为了完成通话的可能,用户电路必须提供所谓的BＯRＳCＨT功能，其结构如图1所示，也可以说用户电路就是为了提供人和电话机的交互式接口。
用户想打电话时,通过摘机,局端通过直流馈电(Batterｙ功能)可以检测到用户的摘机从而知道用户要打电话的要求（当然，馈电的另外功能是将话音调制在直流上,否则话音信号传输是不可能的）；而当用户被呼时，局端就可以通过振铃（Ringinｇ）通知用户;由于电话线容易遭受雷击等强电瞬时干扰，过压保护电路(oveｒ vo ｌtaｇe protection)是必需的,否则用户线上的电压冲击或过压极易损坏交挨机。
用户扫描是通过监视（supeｒｖisioｎ）用户线通断以检测用户的摘机、挂机、拨号脉冲等用户线信号，用户话音的编解码(ＣＯＤEＣ)；同样混合电路（Ｈｙbrid)是进行用户线的2一4线转换,以满足编解玛与数字交换对四线传输的要求。
另外，为了对用户线进行测试(Tesｔ)，用户电路提供测试端口。
4.2、实验电路图２、ＳLＩC(AM79533）方框图SLIC是英文Subscriｂeｒliｎe inteｒfaｃｅcｉｒcuit 的缩写,SLIC板是用AＭD公司的用户电路专用芯片AM79５XX与适当的外围电路组成，它是用户电路的BＯＲSＨT(C—编解码功能除外）功能的高度集成，并且它具备与微控制器的接口，通过这个接口可以控制用户电路的状态,当然利用波动开关通过手置接口的高低电平也能达到控制用户线状态的目的。
程控交换系统实验指导书
程控交换系统实验指导书目录实验系统结构介绍 (1)实验一用户线接口模块实验 (12)实验二信令信号的产生与观测 (18)实验三双音多频（DTMF）接收与检测 (23)实验四话路PCM编译码 (30)实验五呼叫处理与线路信号的传输过程 (33)实验六信号交换方式与状态显示 (36)实验七空分交换的过程与分析 (40)实验八时分交换网络基本原理 (46)程控交换系统实验指导书实验系统结构介绍一、实验系统框图二、系统结构说明硬件主要分为以下几个部分：1、用户接口：该设计中采用的四路模拟用户接口；2、外线接口：作为用户交换机和局用交换机相连；3、电源输入模块：产生整个实验箱所需要的各种电压的工作电源；4、中央处理器：由MSC-51系列的单片机实现，主要实现人机界面的管理；5、记发器：由MSC-51系列的单片机实现，实现信令的管理；6、话路交换控制器：由MSC-51系列的单片机实现，完成对时分交换单元和空分交换单元的控制；7、空分交换单元：实现模拟话路的交换；8、时分交换单元：实现数字话路的交换；9、来电显示单元：实现DTMF主叫识别的接收和发送；10、信令信号产生单元：产生信令音和程控实验系统的工作时钟；11、数字处理单元：完成数字中继协议处理、帧同步码的插入和提取、位时钟的提取。
三、用户接口接口是交换机中唯一与外界发生物理连接的部分，为了保证交换机内部信号的传递与处理的一致性，任何外界系统原则上都必须通过接口与交换机内部发生关系。
下面讲述的是模拟用户接口，它完成了BORSCHT功能。
模拟用户接口使用的接口芯片是AM79R70，以及运放电路和PCM编解码芯片TP3067。
甲方一路和甲方二路合用一个DTMF解码芯片MT8870，乙方一路和乙方二路合用另外一个MT8870，作为拨号识别芯片。
模拟用户接口的硬件框图如下：元记发信令CID四、外线接口这部分框图如下：外线铃流经过桥电路后产生振铃信号，提供给记发器单元。
5123通信一体化综合实训系统使用指导(第一篇：程控交换原理部分)

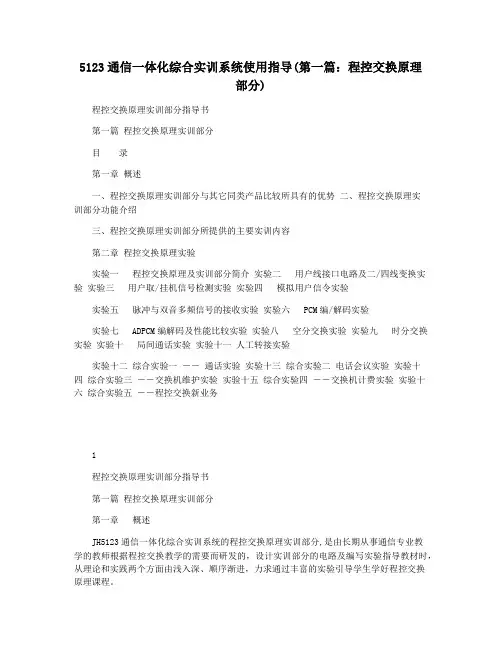

5123通信一体化综合实训系统使用指导(第一篇：程控交换原理部分)程控交换原理实训部分指导书第一篇程控交换原理实训部分目录第一章概述一、程控交换原理实训部分与其它同类产品比较所具有的优势二、程控交换原理实训部分功能介绍三、程控交换原理实训部分所提供的主要实训内容第二章程控交换原理实验实验一程控交换原理及实训部分简介实验二用户线接口电路及二/四线变换实验实验三用户取/挂机信号检测实验实验四模拟用户信令实验实验五脉冲与双音多频信号的接收实验实验六 PCM编/解码实验实验七 ADPCM编解码及性能比较实验实验八空分交换实验实验九时分交换实验实验十局间通话实验实验十一人工转接实验实验十二综合实验一―― 通话实验实验十三综合实验二电话会议实验实验十四综合实验三――交换机维护实验实验十五综合实验四――交换机计费实验实验十六综合实验五――程控交换新业务1程控交换原理实训部分指导书第一篇程控交换原理实训部分第一章概述JH5123通信一体化综合实训系统的程控交换原理实训部分,是由长期从事通信专业教学的教师根据程控交换教学的需要而研发的，设计实训部分的电路及编写实验指导教材时，从理论和实践两个方面由浅入深、顺序渐进，力求通过丰富的实验引导学生学好程控交换原理课程。
本交换实验设备根据各类高校已基本普及计算机的实际情况，考虑到尽量整合教育资源，提高设备利用率，故将计算机作为后台设备，充分利用计算机的资源优势，提供丰富、美观的实验信息显示、资源管理、前后台通信及实时的信息反馈。
程控交换原理实训部分作为前台设备，完成交换过程中13项23个实验。
一、程控交换原理实训部分与其它同类产品比较所具有的优势1、测试点多：整个程控交换原理实训部分预留了74个测试点，学生可以观测到实验过程中每个可测试点的波形或数据，并且部分测试结果可与PC或LCD的显示进行比较；2、显示方式多：显示屏显示（PC机或液晶屏）、数码管显示（收号时数显）、程控交换原理实训部分还有41个发光二极管。
程控交换实验指导书

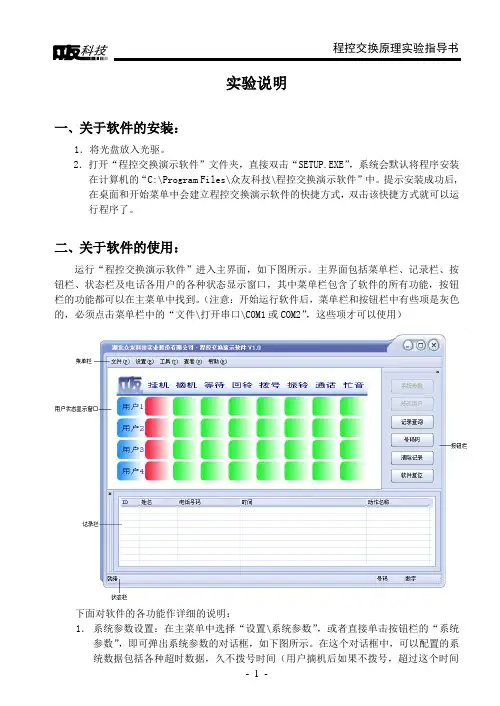

实验说明一、关于软件的安装：1．将光盘放入光驱。
2．打开“程控交换演示软件”文件夹，直接双击“SETUP.EXE”，系统会默认将程序安装在计算机的“C:\Program Files\众友科技\程控交换演示软件”中。
提示安装成功后,在桌面和开始菜单中会建立程控交换演示软件的快捷方式，双击该快捷方式就可以运行程序了。
二、关于软件的使用：运行“程控交换演示软件”进入主界面，如下图所示。
主界面包括菜单栏、记录栏、按钮栏、状态栏及电话各用户的各种状态显示窗口，其中菜单栏包含了软件的所有功能，按钮栏的功能都可以在主菜单中找到。
（注意：开始运行软件后，菜单栏和按钮栏中有些项是灰色的，必须点击菜单栏中的“文件\打开串口\COM1或COM2”，这些项才可以使用）下面对软件的各功能作详细的说明：1．系统参数设置：在主菜单中选择“设置\系统参数”，或者直接单击按钮栏的“系统参数”，即可弹出系统参数的对话框，如下图所示。
在这个对话框中，可以配置的系统数据包括各种超时数据，久不拨号时间（用户摘机后如果不拨号，超过这个时间送忙音，本实验系统默认值为20s）、久不应答时间（用户振铃如果不摘机，超过这个时间就停振铃，本实验系统默认值为20s）、位间隔时间（用户按了一个号码后如果不拨号，超过这个时间送忙音，本实验系统默认值为5s）。
另外还包括系统轮询时间，收号检测轮询时间（本实验系统默认值为50ms检测一次收号电路），摘挂机检测轮询时间（本实验系统默认值为100ms检测一次用户的摘挂机状态）。
2．用户参数设置：在主菜单中选择“设置\修改用户”，或者直接单击按钮栏的“修改用户”，即可弹出修改用户的对话框，如下图所示。
在这个对话框中，可以对软件所定义的用户进行重新设置，修改各个用户的用户名、用户地址、电话号码、余额、计费方式。
3．用户话费查询：在主菜单中选择“设置\记录查询”，或者直接单击按钮栏的“记录查询”，即可弹出记录查询的对话框，如下图所示。
《程控交换技术》实验指导书
6．PBL 386 14的四线端口可供语音信号编译码器或交换矩阵使用。
空分交换单元（MC4066）：空分交换实际上是由模拟开关组面的交换矩阵，这里用的是MC4066；
时分中继单元（CPLD）：时分中继是将多路PCM数据和信令数据时分复用后在一条线路上传输，本模块的CPLD完成时分复用时分交换等功能；
时分交换开发单元（AT89C51）组成：AT89C51完成时分T型接线器MT8980的交换控制，在原理实验时接收AVR单片机交换命令，通过对MT8980接续寄存器和控制寄存器的写命令实现时分交换；在开发实验时，接收AVR发来的学生开发程序并存于其外部RAM中，通过控制命令运行并验证开发程序。
模拟用户线接口电路在实现上的最大压力是应能承受馈电、铃流和外界干扰等高压大电流的冲击，过去都是采用晶体管、变压器（或混合线圈）、继电器等分立元件构成。在实际中，基于实现和应用上的考虑，通常将BORSHCT功能中过压保护由外接元器件完成，编解码器部分另单成一体，集成为编解码器（CODEC），其余功能由集成模拟SLIC完成。
回铃音：（Echo tone）1秒送，4秒断的5秒断续的500Hz信号。
忙音：（busy tone）0.35秒送，0.35秒断的0.7秒断续的500Hz信号。
B．振铃信号（铃流）：一般采用频率为25Hz，幅度为75V±15V的交流电压，以1秒送，4秒断的5秒断续方式发送。
在本实验系统中，CPLD可编程器件EPM240用作程控交换系统的交换/控制模块与各种信号产生模块，简称信令信号产生单元。其内部逻辑组成框图如图2-1所示。
09级电信(本)程控交换原理实验系统指导书
实验四多种信号音及铃流信号发生器实验一．实验目的1．了解电话通信中常用的几种信号和铃流信号的电路组成与产生方法。
2．熟悉这些音信号在传送过程中的技术要求和实现方法。
二．预习要求预习有关拨号音、忙音、回铃音、铃流等有关内容。
三．实验仪器1．程控交换实验箱一台2．电话单机二台3．20MHz示波器一台四．实验原理1．用户信号系统我们知道，在用户话机与电信局的交换机之间的线路上，要沿两个方向传递语言信息。
但是，为了接通一个电话，除了上述情况外，还必须沿两个方向传送所需的控制信号。
比如，当用户想要通话时，必须首先向程控机提供一个信号，能让交换机识别并使之准备好有关设备，此外，还要把指明呼叫的目的地的信号（被叫）发往交换机。
当用户想要结束通话时，也必须向电信局交换机提供一个信号，以释放通话期间所使用的设备。
除了用户要向交换机传送信号之外，还需要传送相反方向的信号，如交换机要向用户传送关于交换机设备状况，以及被叫用户状态的信号。
由此可见，一个完整的电话通信系统，除了交换系统和传输系统外，还应有信号系统。
普通电话信号是目前各种终端信令中最为简单的一种，话机发出的信令以直流电流的通断表示，交换机产生的则主要是各种音频频率的正弦波。
2．信令定义摘机：话机发出的请求通信的命令。
挂机：由话机发出，表示话机已结束或放弃通信。
拨号音：由交换机发出，促请话机用户输入被叫话机的号码。
忙音：由交换机发出，通知主叫用户通信网络或被叫话机目前正忙。
拨号：话机发出的被叫话机的号码，供通信网接续话路时使用。
回铃音：由交换机发出，提示主叫用户被叫话机正处于振铃状态。
振铃：由交换机发出，供被叫话机发出铃声，促请用户应答。
3．信令编码摘机：环线直流电流由开路变为导通。
挂机：环线直流电流由导通变为开路。
拨号音：持续的450Hz的正弦波。
忙音：450Hz的正弦波，每导通0.35秒后间断0.35秒。
拨号：采用双音多频拨号方式，即DTMF=（Dual Tone Multifrequency）。
程控交换原理实验指导书
程控交换原理实验指导书实验目的本实验的主要目的是通过实践操作，让学生深入理解程控交换原理，并掌握程控交换机的基本配置和使用方法。
实验器材和软件本实验所需的器材和软件如下： - 电脑及相应操作系统 - Cisco Packet Tracer 软件实验内容实验一：基本配置1.打开Cisco Packet Tracer软件，并创建一个新的工程。
2.在工程中添加两台路由器和两台交换机，并将它们连接起来。
使用网线连接路由器和交换机之间的接口。
3.配置路由器和交换机的IP地址、子网掩码和默认网关。
4.配置路由器和交换机之间的动态路由协议，如OSPF或RIP，实现路由的自动学习和转发。
实验二：VLAN配置1.在交换机上创建两个VLAN，分别编号为VLAN10和VLAN20。
2.将两个交换机的一个接口加入到VLAN10，将另一个接口加入到VLAN20。
3.配置交换机的端口模式为Trunk模式，实现VLAN间的互通。
4.配置交换机的端口模式为Access模式，实现主机和交换机之间的通信。
实验三：QoS配置1.配置交换机的接口速率和带宽，实现带宽控制和流量限制。
2.配置交换机的QoS策略，对不同应用和流量进行优先级排序和限制。
实验四：远程管理配置1.配置路由器和交换机的远程管理协议，如SSH或Telnet。
2.配置路由器和交换机的远程管理访问控制列表，实现安全的远程管理。
实验步骤以下是本实验的具体步骤：实验一：基本配置1.打开Cisco Packet Tracer软件，并创建一个新的工程。
2.在左侧的设备列表中，选择一个路由器和一个交换机，拖拽到工程中。
3.在工程中连接路由器和交换机之间的接口，使用网线连接它们。
4.右键点击路由器，选择“配置”选项，进入路由器的配置界面。
5.在配置界面中，配置路由器的IP地址为10.0.0.1，子网掩码为255.255.255.0，默认网关为空。
6.右键点击交换机，选择“配置”选项，进入交换机的配置界面。
程控交换技术实验指导书05
程控交换技术实验指导书李婷李春杰大连民族学院机电信息工程学院2009年7月10日实验要求1. 每位学生必须按规定完成实验课，因故不能参加实验者，应课前向指导教师请假（必须经有关领导批准）。
对所缺实验要在期末考试规定时间内补齐，缺实验者不得参加期末考试。
2. 每次实验课前，必须作到预习，弄清实验题目、目的、内容、步骤和操作过程，及需记录的参数等，认真做好预习报告。
在实验前，指导教师要检查预习结果并接受进行提问。
对不写预习报告，又回答不出问题者，不准做实验。
3. 每次实验课前，学生须提前5分钟进入实验室，找好坐位，检查所需实验设备，做好实验前的准备工作。
4. 做实验前，了解设备的原理和正确使用方法。
在没有弄懂仪器设备的使用方法前，不得贸然使用，否则因使用不当造成仪器设备损坏的，根据大连民族学院《仪器设备损坏丢失处理暂行办法》规定进行处理。
5. 实验室内设备在实验过程中不准任意搬动和调换，非本次实验所用仪器设备，未经指导教师允许不得动用。
6. 要求每位学生在实验过程中，要具有严谨的学习态度、认真、踏实、一丝不苟的科学作风。
坚持每次实验都要亲自动手，不可“坐车”，实验小组内要轮流接线、操作和记录等工作，无特殊原因，中途不得退出实验，否则本次实验无效。
7. 实验中若接线、改接、拆线都必须在切断电源的情况下进行（包括安全电压），线路连接完毕再送电。
实验中，特别是设备刚投入运行时，要随时注意仪器设备的运行情况，如发现有超量程、过热、异味、冒烟、火花等，应立即断电，并请指导老师检查、处理。
8. 实验过程中，如出现事故，就马上拉开电源开关，然后找指导教师和实验技术人员，如实反映事故情况，并分析原因和处理事故。
如有损坏仪表和设备时，应马上提出，按有关规定处理。
9. 每次实验结束，指导教师要对实验数据和结果进行，要经检查并签字，在教师确认正确无误后，学生方可拆线。
整理好实验台和周围卫生，填写实验登记簿后方可离开。
10. 实验课后，每位学生必须按实验指导书的要求，独立完成实验报告，不得抄袭。
程控互换实验指导书
程控互换实验指导书通信1106目录第一章RZ8623系统模块实验 (5)实验1 互换系统组成与结构 (5)实验2程控互换状态设置 (10)实验3 信令信号的产生与观测 (13)实验4 双音多频（DTMF）接收与检测 (16)第二章信令互换与信息互换 (21)实验5 人工及信号互换实验 (21)实验6 空分互换的进程与分析 (24)实验7 时分互换网络大体原理 (30)实验8 数字时分复用与中继传输实验 (33)实验9 数字时分中继与编程 (37)第一章RZ8623系统模块实验实验1 互换系统组成与结构一、互换系统整体介绍图1-1是程控互换实验系统方框图，图1-2是程控互换实验系统结构图。
图1-1 交换系统方框图图1-2 R Z 8623程控交换实验系统结构图程控互换系统由14个电路模块组成，各模块的组成及要紧作用如下：1.模块1～4：模块1～4别离是机甲（一）、甲（二）、乙（一）、乙（二）的用户线接口电路和PCM 编译码电路。
具体表达如下：(1) PBL 38710用来实现二/四线变换，摘挂机检出，铃流驱动和用户话机接口等功能；(2) TP3067要紧实现PCM编译码功能；(3) MT8870（甲方或乙方的两个话机合用一片）用来接收双音多频信号，把检测到的被叫用户号码，送给记发器CPU以便操纵互换网络接通被叫用户话路。
2.模块5：模块5是中央处置器电路，要紧由U102（AT89C51）组成，完成键盘扫描和液晶显示、工作状态指示与显示、互换命令的转接和操纵接收学生的下载程序。
3.模块6：模块6是CPLD可编程模块（U101），它产生并输出以下信号：(1)500Hz持续方波（即拨号音信号）(2)忙音脉冲，即秒通、秒断的周期方波(3)回铃音脉冲，即1秒通、4秒断的周期方波(4)25Hz周期方波（振铃信号）(5)PCM编译码器的时钟信号电路，它提供四片TP3067所需的2048KHz及8KHz的时钟脉冲。
《程控交换原理》实验指导书
3 脚 FB ：运放输出端，外接反馈电阻可调节输入放大器的增益。
2
4 脚 VREF：基准电压输出。 5、6 脚 IC：内部连接端，应接地。 7、8 脚 OSC1、OSC0 ：振荡器输入、输出端，两端外接 3.579545MHz 晶体。 9 脚 Vcc：接正电源，通常接+5V。 10 脚 EN：数据输出允许端，若为高电平输入，即允许 D01~D04 输出，若为低电平输入，则 禁止 D01~D04 输出。 11、14 脚 D01~D04：数据输出，它是相应于 16 种 DTMF 信号（高，低单音组合）的 4 位二 进制并行码，为三态缓冲输出。 15 脚 CID：延迟控制输出，当一有效单音对被接收，CI 超过 VTSt，输出锁存器被更新，则 CID 为高电平，若 CI 低于 VTSt，则 CID 返至低电平。 16 脚 EC0：初始控制输出，若电路检测出一可识别的单音对，则此端即变为高电平，若无 输入信号或连续失真，则 EC0 返回低电平。 17 脚 CI\GT：控制输入，若此输入电压高于门限值 VTSt，则电路将接收 DTMF 单音对，并 锁存相应码字于输出，若输入电压低于 VTSt，则电路不接收新的单音对。 18 脚 VSS ：接负电源，通常接地。 3．电路的工作原理 它完成典型 DTMF 接收器的主要功能：输入信号的高、低频组带通滤波、限幅、频率检测与确认、 译码、锁存与缓冲输出及振荡，监测等，具体说就是 DTMF 信号从芯片的输入端输入，经过输入运放 和拨号音抑制滤波器进行滤波后，分两路分别进入高、低频组滤波器以分离检测出高、低频组信号。 如果高、低频组信号同时被检测出来，便在 EC0 输出高电平作为有效检测 DTMF 信号的标志；如 果 DTMF 信号消失，则 EC0 即返至低电平，与此同时 EC0 通过外接 R 向 C 充电，得到 CI，GT。（通常此 两端相短接）积分波形，如图 5-4 所示，若经 tGTP 延时后，CI，GT。电压高于门限值 VTst 时，产生内 部标志，这样，该电路在出现 EC0 标志时，将证实后的两单音送往译码器，变成 4 比特码字并送到输 出锁存器，而 CI 标志出现时，则该码字送到三态输出端 D01——D04，另外 CI 信号经形成和延时，从 CID 端输出，提供一选通脉冲，表明该码字已被接收和输出已被更新，如若积分电压降到门限 VTst 以下，使 CID 也回到低电平。 图 5-4 是双音多频信号检测电路原理图。 图 5-5 是它的工作时序波形图。
数字程控交换技术实验指导书
实验一用户接口电路实验一、实验目的1. 全面了解用户线接口电路功能（BORST）的作用及其实现方法；2．通过对用户模块电路PBL 387 10电路的学习与实验, 进一步加深对BORST功能的理解。
二、电路工作原理（一）基础原理介绍用户电路也可称为用户线接口电路（Subscriber Line Interface Circuit—SLIC）。
任何互换机都具有用户线接口电路。
根据用户电话机的不同类型, 用户线接口电路（SLIC）分为模拟用户接口电路和数字用户接口电路两种。
模拟用户线接口电路在实现上的最大压力是应能承受馈电、铃流和外界干扰等高压大电流的冲击, 过去都是采用晶体管、变压器（或混合线圈）、继电器等分立元件构成。
在实际中, 基于实现和应用上的考虑, 通常将BORSHCT功能中过压保护由外接元器件完毕, 编解码器部分另单成一体, 集成为编解码器（CODEC）, 其余功能由集成模拟SLIC完毕。
在程控互换机中, 向用户馈电, 向用户振铃等功能都是在绳路中实现的, 馈电电压一般是-60V, 用户的馈电电流一般是20mA～30mA, 铃流是25Hz,90V左右, 而在程控互换机中, 由于互换网络解决的是数字信息, 无法向用户馈电、振铃等, 所以向用户馈电、振铃等任务就由用户线接口电路来承担完毕, 再加上其它一些规定, 程控互换机中的用户线接口电路一般要具有馈电（B）, 振铃（R）、监视（S）、编译码（C）、混合（H）、测试（T）、过压保护（O）等七项基本功能。
图2-1为模拟用户线接口功能框图。
模拟用户线接口电路的功能可以归纳为BORSCHT七种功能, 具体含义是: （1）馈电（B-Battery feeling）向用户话机送直流电流。
通常规定馈电电压为-48伏或-24伏, 环路电流不小于18m A.（2）过压保护（O—Overvoltage protection）防止过压过流冲击和损坏电路、设备。
（3）振铃控制（R—Ringing Control）向用户话机馈送铃流, 通常为25Hz/90Vrms 正弦波。
《程控交换原理》实验指导书
ZY12ProEx12BD2 程控交换原理实验系统实验指导书电子与信息工程学院电子与通信教学团队实验一程控交换原理实验系统及控制单元实验一．实验目的1．熟悉该程控交换原理实验系统的电路组成与主要部件的作用。
2．体会程控交换原理实验系统进行电话通信时的工作过程。
二．预习要求1．预习《程控数字交换原理与应用》和《单片微型计算机原理与接口技术》中的有关内容。
三．实验仪器1．程控交换实验箱 一台 2．万用表 一台 3．电话单机 四台四．实验原理1．电路组成图1-1实验系统的原理框图图1-2实验系统方框图图1-1是该实验系统的原理框图；图1-2是该实验系统的方框图，1.1用户模块电路主要完成BORSCHT七种功能，它由下列电路组成：1.1.1用户线接口电路1.1.2二\四线变换器1.1.3 PCM编译码电路1.2交换网络系统主要完成空分交换与时分交换两大功能，它由下列电路组成：1.2.1空分交换网络系统1.2.2时分交换网络系统1.3多种信号音电路主要完成各种信号音的产生与发送，它由下列电路组成：1.3.1 450Hz拨号音电路1.3.2忙音发生电路1.3.3回铃音发生电路1.3.4 25Hz振铃信号电路1.4 CPU中央集中控制处理器电路主要完成对系统电路的各种控制，信号检测，号码识别，键盘输入信息，输出显示信息等各种功能：1.4.1键盘输入电路：主要把实验过程中的一些功能通过键盘设置到系统中。
1.4.2显示电路：显示主叫方与被叫方的电话号码，同时显示通话时间。
1.4.3输入输出扩展电路：显示电路与键盘输入电路主要通过该电路进行工作，主要芯片是D8155A，SN74LS240，MC1413。
1.4.4双音多频DTMF接收检测电路：把MT8870DC输出的DTMF四位二进制信号，接收存贮后再送给CPU中央集中控制处理系统。
1.4.5用户状态检测电路：主要识别主、被叫用户的摘挂机状态，送给CPU进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《现代交换原理》实验指导书实验一用户线接口电路（1）(验证实验 2学时)1 实验目的1.l熟悉模拟用户接口电路的基本构成及各部分功能。
1.2掌握模拟用户接口电路的工作原理。
1.3掌握掌握接口各部分的信号测试方法。
2 实验仪器SLIC（用户接口电路板）一块，双踪示波器(DS 5062M)一台；直流稳压电源两台（提供 +7V；-48V 电源）万用表一只；电话机一部（带脉冲拨号）3 预习要求3.1 复习模拟用户接口功能。
3.2 熟悉模拟用户接口的馈电、振铃、过压保护、监视、混合电路、测试等功能。
4 实验原理4.1模拟用户接口功能介绍图1、模拟用户接口电路用户电路通过双绞线与电话机相连，为了完成通话的可能，用户电路必须提供所谓的BORSCHT功能，其结构如图1所示，也可以说用户电路就是为了提供人和电话机的交互式接口。
用户想打电话时，通过摘机，局端通过直流馈电(Battery功能)可以检测到用户的摘机从而知道用户要打电话的要求(当然，馈电的另外功能是将话音调制在直流上，否则话音信号传输是不可能的)；而当用户被呼时，局端就可以通过振铃(Ringing)通知用户；由于电话线容易遭受雷击等强电瞬时干扰，过压保护电路(over voltage protection)是必需的，否则用户线上的电压冲击或过压极易损坏交挨机。
用户扫描是通过监视(supervision)用户线通断以检测用户的摘机、挂机、拨号脉冲等用户线信号，用户话音的编解码(CODEC)；同样混合电路(Hybrid)是进行用户线的2一4线转换，以满足编解玛与数字交换对四线传输的要求。
另外，为了对用户线进行测试(Test)，用户电路提供测试端口。
4.2、实验电路图2、SLIC（AM79533）方框图SLIC是英文Subscriber line interface circuit 的缩写，SLIC板是用AMD公司的用户电路专用芯片AM795XX与适当的外围电路组成，它是用户电路的BORSHT(C—编解码功能除外)功能的高度集成，并且它具备与微控制器的接口，通过这个接口可以控制用户电路的状态，当然利用波动开关通过手置接口的高低电平也能达到控制用户线状态的目的。
本次实验使用的芯片是AM79533，其管脚图如下所示：●A（TIP）、B（RING）：外接电话线，相当于常用的a/b线。
●L：开关调整电源的输出，此管脚是滤波器电感和一个二极管的阳极接入点。
此管脚有高至60伏的电压，所以必须与敏感电路隔离。
●CHS：斩波器的稳定入，是外部稳定器件的接入点。
●CHCLK：斩波器的时钟，开关电源的输入（TTL电平），频率为256KHZ。
●DA：振铃检测负端入（内部接到比较器的负端）。
●DB：●振铃检测正端入（内部接到比较器的正端）。
●DET：环路通断检测。
如果被允许（即管脚E0=1）,逻辑低电平，指示线路通，根据不同的逻辑输入电平（C3—C1,E0,E1）检测不同的对应情况，具体如表1所示。
●EO：管脚DET检测输出的使能端。
逻辑低电平有效。
●HPA、HPB：高通滤波器电容的接人。
●QBAT：经过滤波的馈电输人，供信号处理使用。
●RD：摘机检测阐值调整和滤渡接人。
●RDC：直流馈电调整网络和话音人端的接点。
●RINGOUT：振铃继电器的驱动，平时此点电平为QBAT(为负)，有效时为2 5V左右。
●TESTOUT：外线测试继电器的驱动，电平值同振铃驱动。
●RSN：话音的接人点。
网络的接收增益、二线阻抗都在此点接人。
因为它是话音通路，所以斩波器的时钟应与此隔离，否则干扰太大。
●VTX：话音的前向通路，二线阻抗的另一端口●VBAT：馈电(一40 .5V一58v)。
●VCC： +5V供电。
●VEE：5V供电。
●VREG：负电源的恒压输入，是滤波电容、电感、斩渡器的接点。
●C3～CI：TTL电平输入。
C3对应高位，c1对应低位。
●C4：外线测试的驱动。
C1-C4，E0、E1．都是与控制器的接口。
另外，用户线的装态是Thsuc的cl—C4的输入的TIL逻辑电平解码控制的表1 SLIC的解码表SLIC一概不予理睬。
即摘挂检测输出仍为高（检测输出是低有效）；而当需要向用户话机振铃时，只要置C3—C1为TTL电平001即可。
如果处于接收拨号音或接续通话状态，C3-C1置为010。
当C3-C1的TTL电平依次为110时，极性翻转有效，其他如表1所示。
5 实验内容及步骤(设计性实验应为“实验目的及要求”)5.1 实验的预习准备熟悉SLIC板的电路结构及AM79533芯片的管脚功能，熟悉实现BORSCHT（C功能除外）的各部分在电路中的具体部位及与电话机接口、用户线路状态的控制和摘挂机的检测。
5.2 跳线的设置用户电路实验板可以用来独立傲实验，也可以和DSLAC板、中心控制板相连来控制用户线路状态。
如果是前者，只要将c1～c0的跳线器置成本地控制(LocaL side)即可。
若是整个系统实验，将跳线器置为DSLAC控制状.5.3 电源的通断顺序用户电路因为有48V的高压馈电，同时又有+7V的语音传输供电。
开电源和关电源的次序有必要强调。
一般的开电顺序是先开+7V,-7V电源，再开48V电源，而关电源的顺序应反过来，即先关48V电源，再关+7V,-7V电源。
5.4 摘挂检测实验当用户电路板被置成本地控制，通过C1-C3的控制（拨动开关），即接高电平或低电平。
控制C1-C3，观测摘挂机检测的输出，此对应’DET‘检测孔，并且当检测到甲用户摘机时，绿色发光二极管亮。
5.5 用户振铃检测参照C1-C3的译码表，通过手动开关C1-C3向用户振铃，测量RINGOUT测试孔的电压变化，红色发光二极管指示向用户振铃。
5.6 测量话音输出在摘机情况下，使用示波器，观察VTX检测孔的输出，然后检测VRX孔的输出情况。
5.7 脉冲拨号实验使用示波器，置话机于脉冲拨号方式，拨不同的号码检测DET监测孔的输出，画出波形，测量拨号脉冲之间的间隔及位间隔。
（选作！！）6 数据处理及实验报告要求6.1整理实验结果，对C1-C3的各种编码情况分别说明其应用：从电话的接续到通话，及话终拆线，C1—C3怎样控制。
6.2 48V的直流馈电，除了用来监测用户的通断外，还有什么用？试想若无直流馈电，话音的传输可能吗？6.3结合上述实验内容七，根据拨号脉冲的间隔及每位号码之间的时间间隔，给出拨号脉冲的检测算法。
6.4用户电路到用户话机之间的连线在实际情况与实验中干扰情况有什么不同？从而说明走空明线和地埋线那种情况更好，对于空明线在用户话机端和局端一般为什么要加高压保护。
实验二用户线接口电路（2）(验证实验 2学时)1 实验目的1.1了解模拟用户电路在交换机中的作用1.2熟悉模拟用户接口电路的基本构成及各部分功能1.3掌握掌握模拟用户接口各部分的信号测试方法2 实验仪器数字程控实验系统、双踪示波器、PC机3 预习要求3.1复习模拟用户接口功能3.2 熟悉模拟用户接口的馈电、振铃、过压保护、监视、混合电路、测试等功能。
4 实验原理4.1 话机对于用户接口电路，电话机在挂机状态时，相当于电容；在摘机状态时是相当于电阻。
4.2 用户接口电路原理（1）馈电（B）:本系统采用+24v馈电，+24v电源正端经分压电阻---继电器的A1—话机—24V的负端，当电话挂机时直流回路断开，当电话摘机时直流回路形成通路，话机上有馈电。
（2）过压保护（O）:本系统仅采用了一级过压保护，有硅堆组成过压保护电路，由于用户一般远离交换机房，电话线要经过长距离的空间接到用户，可能受到雷击会与高压线碰撞，如果高压进入交换机，内部会被毁坏。
因此用户线进交换机时首先接到总配线架上，在总配线架上装有避雷器。
但由于避雷器上的电压仍能达到上百伏，此电压对用户电路甚至对交换网络仍存在破坏性，过压保护电路可以防护这种电压对交换机设备的破坏，其过压保护原理是利用二极管组成钳位电路，分析如下：设A,B线上感应高于24V的脉冲高压，由于硅堆的存在，其内部的二级管导通时脉冲电压钳位在24V,从而保护了设备不至于受外界的高压感应而破坏。
（3）振铃（R）继电器用于接通铃流源完成对用户的振铃，由于铃流电压较高，因此，送往用户线路的铃流必须在过压保护之前。
当话机为挂机状态时。
叉簧压下，接通极化铃，若要给此用户振铃，振铃继电器JDQ被由计算机来的控制信号CRIN送低电平（0）驱动，将用户A,B线接铃流源，铃流经过被叫话机，分压电阻，隔直流电容到24伏的负端，构成交流回路，隔直电容构成交流回路，。
1秒通4秒断的铃流流过话机的计划铃振铃，当用户应答摘机时叉簧弹起，接在铃流源上的24伏直流电压及话机加到B线，随后经过分压电阻，并在其上产生直流压降，以控制光电耦合器Q2使其上电平产生由高到低的变化，并由该低电平使继电器吸合，从而完成被叫用户止铃，使24伏直流通路接通，完成被叫馈电。
由上可知，铃流由下述两方面实现控制：A、计算机送来的CRIN，初值为“1“；B、铃流回路中直流成分在被叫摘机时，经光耦产生的止铃信号。
（4）监测（S）当直流馈电回路接通，再分压电阻上形成压降，从而使光电耦合器Q1的C极产生由高电平到低电平的变化，计算机在监测该信号之后就可直到该用户的状态。
（5）混合电路（H）本实验中的混合电路由LM324实现2、4线的转换及远端的回波抑制，（6）PCM编译码电路（C）用户发出的模拟信号由MC145503实现PCM编码。
模拟信号由3，4脚送入MC145503，经过PCM编码后在11脚输出到PCM 总线。
有15脚接收PCM总线上的信号，经解码后变成模拟信号由2脚送到用户回路。
其工作条件是PDI为高电平（7脚），REC、TDC（12、13脚）加2M时钟信号，RCE,TDE（10，14脚）加该用户的时隙信号，仅当时隙信号到达时，该用户的PCM信号才可加到PCM总线上，完成静态时分复用。
5 实验内容及步骤5.1分析用户电路中的B、O、R、S、C、H功能原理5.2分析本系统中的铃流控制过程5.3学会识别用户摘挂机指示5.4用示波器观察PCM总线出、PCM总线入，2M时钟信号、以及用户的时隙信号，并记录观察结果。
6 数据处理及实验报告要求根据记录结果，认真分析总结实验中观察的实验现象。
实验三用户摘挂机识别 (设计实验 4学时)1 实验目的1.1了解用户摘挂机硬件电路的基本原理1.2熟悉存储程序控制的基本原理1.3 熟悉并掌握程控交换系统中的扫描-输入工作过程1.4设计程序，用软件完成摘挂机的识别2 实验仪器数字程控实验系统、双踪示波器、PC机3 预习要求3.1预习存储程序控制原理3.2认真理解扫描与输入工作原理，整理摘挂机识别的基本流程3.3确定初步程序设计方案，提交程序设计流程图4 实验原理4.1硬件电路原理图1、摘挂机识别电路5V检测点用户接口电路中摘挂机的识别是靠如图1的电路来完成的当用户摘机时，话机相当于电阻，直流+24V 回路闭合，在电路R 上形成电压差的，该电压差使得光耦中的发光二极管发光这是光敏三极管处于导通状态，C 极为低电平，当用户挂机时，话机相当于电容，直流+24V 回路断开，电阻R 上无电压，二极管不发光，这时光敏三极管处于截止状态，使得其加在C 极上的+5V 相当于短路，则C 上的电压基本等于+5V ，对于计算机来说这相当于信号“1”。
