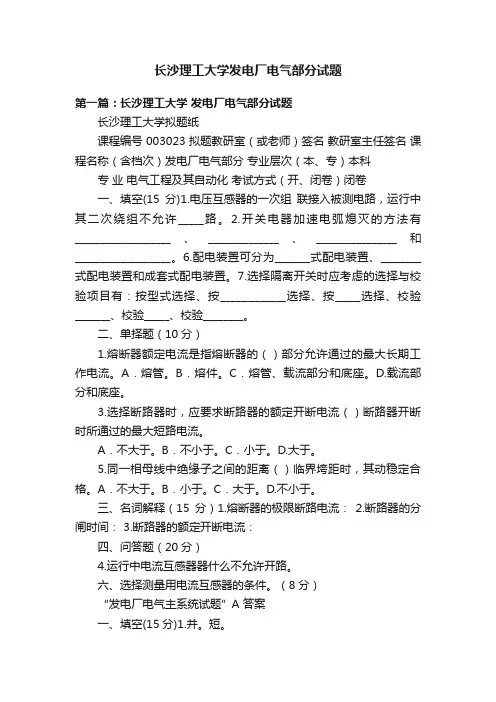

长沙理工大学-发电厂电气部分试题

长沙理工大学拟题纸

课程编号 003023 拟题教研室（或老师）签名教研室主任签名课程名称（含档次）发电厂电气部分专业层次（本、专）本科

专业电气工程及其自动化考试方式（开、闭卷）闭卷

一、填空(15分)

1. 电压互感器的一次组联接入被测电路，运行中其二次绕组不允许_____路。

2.开关电器加速电弧熄灭的方法有___________________、

______________ 、________________和___________________ 。

6.配电装置可分为_______式配电装置、________式配电装置和成套式配电装置。

7.选择隔离开关时应考虑的选择与校验项目有：按型式选择、

按_____________选择、按_____选择、校验_______ 、校验_____ 、校验

________ 。

二、单择题（10分）

1.熔断器额定电流是指熔断器的（）部分允许通过的最大长期工作电流。A．熔管。B．熔件。C．熔管、载流部分和底座。D. 载流部分和底座。

3.选择断路器时，应要求断路器的额定开断电流（）断路器开断时所通过的最大短路电流。

A．不大于。B．不小于。C．小于。D.大于。

5.同一相母线中绝缘子之间的距离（）临界垮距时，其动稳定合格。

A．不大于。B．小于。C．大于。D. 不小于。

三、名词解释（15分）

1.熔断器的极限断路电流：

2.断路器的分闸时间：

3.断路器的额定开断电流：

四、问答题（20分）

4.运行中电流互感器器什么不允许开路。

六、选择测量用电流互感器的条件。（8分）

“发电厂电气主系统试题”A

答案

一、填空(15分)

1. 并。短。

2.气体吹动。多断口。电弧与固体介质接触。金属灭弧栅。

6.屋内。屋外。

7.额定电压。额定电流。机械负荷。动稳定。热稳定。

二、单择题（10分）

1. C。

2.A。

3.B。

4.B。

5.A。

三、名词解释（15分）

1.熔断器的极限断路电流：是指其能够可靠切断的最大电流。

2.断路器的分闸时间：处于合闸状态的断路器，从分闸回路接受分闸命令(脉冲)瞬间起，直到所有灭弧触头均分离瞬间的时间间隔。

3.断路器的额定开断电流：断路器在频率为50Hz的瞬态恢复电压下，能够开断的最大短路电流值。

四、问答题（20分）

4.运行中电流互感器器什么不允许开路。

答：电流互感器正常工作时，二次回路近于短路状态。这时二次电流所产生的二次绕组磁动势F2对一次绕组磁动势F1有去磁作用，因此合成磁势F0＝F1-

F2不大，合成磁通φ0也不大，二次绕组内感应电动势E2的数值最多不超过

几十伏。因此，为了减少电流互感器的尺寸和造价，互感器铁心的截面是根据电流互感器在正常工作状态下合磁磁通φ0很小而设计的。

使用中的电流互感器如果发生二次回路开路，二次绕组磁动势F2等于零，一次绕组磁动势F1仍保持不变，且全部用于激磁，合成磁势F0=F1，这时的F0较

正常时的合成磁势(F1-F2)增大了许多倍，使得铁心中的磁通急剧地增加而达到饱和状态。由于铁心饱和致使磁通波形变为平顶波，因为感应电动势正比于磁通的变化率dφ/dt，所以这时二次绕组内将感应出很高的感应电动势e2。二次绕组开路时二次绕组的感应电动势e2是尖顶的非正弦波，其峰值可达数千伏之高，这对工作人员和二次设备以及二次电缆的绝缘都是极危险的。另一影响是，因铁心内磁通的剧增，引起铁心损耗增大，造成严重发热也会使电流互感器烧毁。第三个影响是因铁心剩磁过大，使电流互感器的误差增加。

六、选择测量用电流互感器的条件。（8分）

答：1.型式的选择：根据电流互感器安装的场所和使用条件，选择电流互感器的绝缘结构、安装方式、结构型式等。

2.按额定电压选择：要求电流互感器的额定电压不小于装设电流互感器回路所在电网的额定电压。

3.按额定电流选择：要求电流互感器的一次额定电流不小于装设电抗器回路的最大持续工作电流。

4.按准确度级选择：要求电流互感器的准确度级应符合其二次测量仪表对准确度的要求。

5.校验二次负荷：要求电流互感器的二次负荷不超过规定准确度下所允许的最大负荷。

6.校验热稳定：要求电流互感器允许的热效应（即电流互感器的热稳定倍数K h与电流互感器一次额定电流乘积的平方再乘以t）不小于短路电流的热效应。

7.校验动稳定

(1)校验互感器内部动稳定的条件是互感器允许通过的极限电流（峰值）不小于通过互感器的最大三相冲击短路电流（峰值）。

(2)校验电流互感器外部动稳定，要求电流互感器电流互感器一次侧端部的允许作用力不小于电流互感器一次侧瓷绝缘端部所受的最大电动力。
