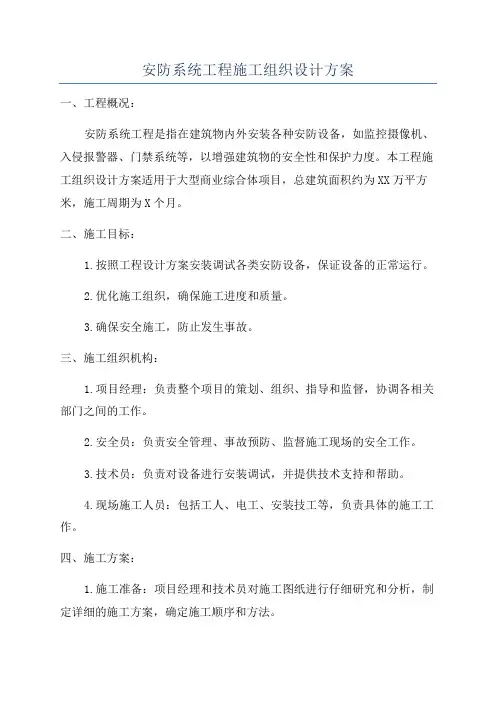

安防工程施工组织方案

一、主要施工工艺、方法、质量管理及措施严格执行施工规范，按施工图，施工手册进行施工。

未经总工签名、项目经理同意并向监理公司申报，不得随意改动施工方案。

对施工完成部分要做好成品保护。

管槽施工必须横平竖直。

吊线、格墨、打平水、拉直线（预埋管线除外）。

线槽施工工艺要求1)垂直敷设的线槽必须按底架安装，水平部分用支架固定。

固定支点之间的距离要根据线槽具体的负载量在1.5至2米之间。

在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。

线槽固定支点间距离偏差小于50毫米。

底板离终点50MM处均应固定。

2)不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。

3)线槽与各种模块底座连接时，底座应压住槽板头。

4)线槽螺杆高出螺母的长度少于5毫米。

5)线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。

6)线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，7)接口位置准确，角度适宜。

8)槽板应紧贴建筑墙面，排列整齐。

9)导线不得在线槽内进行接头，接线在接线盒内进行。

10)穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。

11)管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。

电缆桥架的安装1)电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。

2)电缆桥架安装必须横平竖直。

3)电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。

要求均匀、整齐美观及牢固可靠。

4)桥架角弯必须有充分的弧度，防止将电缆拆散。

5)电缆桥架必须至少将两端加接地保护，本工程要求每隔20M接地一次，由于图纸上无明确如何接地，建议在桥架内加设一条BV16平方毫米的双色地线。

线管施工工艺要求视不同场合不同用途，选用镀锌管线管作线缆护套，室外裸露及天面部分，均采用硬质PVC管作线管或镀锌管。

镀锌管参照如下方法施工。

现场加工应符合下列要求：1)为了防止在穿电缆时划伤电缆，管口应无刺和锐棱角。

2)为了减少直理管在沉陷时管口处对电缆的剪切力.3)PVC管在弯制后，不应有裂缝和明显的凹瘪现象。

若弯曲程度过大，将减少线管的有效直径，造成穿线困难。

4)PVC管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

电缆头制作安装1)电缆头制作前应校对，对其物理性能进行粗测；对不同功能的电缆可用摇表、万用表、电话机待设备进行测量。

四对UTP双绞线，必要时打上模块实测。

2)制作电缆头前，根据连接的设备、模块考虑电缆的预留余量。

3)电缆进入配电箱（柜）内应剥去电缆外层保护皮，并用尼龙扎带等加以固定。

4)铠装电缆引入电箱后应在铠钾上焊接好接地引线，或加装专门接地夹。

5)在配电箱内接线空间一般比较宽裕，选用压接铜线耳制作电缆头，在电视上一般使用开口线耳制作电缆头。

6)采用压接线耳，在压接线耳两端朝不同方向和压接一次，采用开口线耳时，将开口处敲紧敲密，并涂上非酸性焊锡膏后灌锡减低接触电阻。

7)压接线耳截面应与导线截面相同，开口线耳载流量不应低于导线载流量。

8)在有腐蚀性或对供电要求较高的场所，所有铜-铜接点都应搪锡或加涂导电膏，以减少接触面发热。

9)线耳压接完毕后均应彻底清理干净，并包扎与相序一致的色带。

10)控制电缆头两端导线压接接线端子后必须包扎良好。

线缆施工工艺要求线缆敷设1)综合布线系统的线缆敷设应符合现行国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311的规定。

2)非综合布线系统室内线缆的敷设，应符合下列要求：a)无机械损伤的电（光）缆，或改、扩建工程使用的电（光）缆，可采用沿墙明敷方式。

b)在新建的建筑物内或要求管线隐蔽的电(光)缆应采用暗管敷设方式。

c)下列情况可采用明管配线：——易受外部损伤；——在线路路由上，其它管线和障碍物较多，不宜明敷的线路；——在易受电磁干扰或易燃易爆等危险场所。

d)电缆和电力线平行或交叉敷设时，其间距不得小于0.3m；电力线与信号线交叉敷设时，宜成直角。

3)室外线缆的敷设，应符合现行国家标准《民用闭路监视电视系统工程技术规范》GB50198—1994中第2.3.7条的要求。

4)敷设电缆时，多芯电缆的最小弯曲半径，应大于其外径的6倍；同轴电缆的最小弯曲半径应大于其外径的15倍。

5)线缆槽敷设截面利用率不应大于60％；线缆穿管敷设截面利用率不应大于40％。

6)电缆沿支架或在线槽内敷设时应在下列各处牢固固定：7)电缆垂直排列或倾斜坡度超过45°时的每一个支架上；8)电缆水平排列或倾斜坡度不超过45°时，在每隔1～2个支架上；9)在引入接线盒及分线箱前150～300mm处。

10)明敷设的信号线路与具有强磁场、强电场的电气设备之间的净距离，宜大于 1.5m，当采用屏蔽线缆或穿金属保护管或在金属封闭线槽内敷设时，宜大于0.8m。

11)线缆在沟道内敷设时，应敷设在支架上或线槽内。

当线缆进入建筑物后，线缆沟道与建筑物间应隔离密封。

12)线缆穿管前应检查保护管是否畅通,管口应加护圈，防止穿管时损伤导13)导线在管内或线槽内不应有接头和扭结。

导线的接头应在接线盒内焊接或用端子连接。

14)同轴电缆应一线到位，中间无接头。

15)建筑物内的有线广播配线应符合下列规定：——服务性广播线路宜采用线对为绞型的电缆，其他广播线路宜采用铜芯塑料绞合线，广播线路需穿管或线槽敷设。

——不同分路的导线宜采用不同颜色的绝缘线区别。

16)室外广播线路的敷设路由及方式应根据总图规划及专业要求确定。

当采用埋地敷设时，应符合以下规定：——埋设路由不应通过预留用地或规划未定的场所。

——埋设路由应避开易使电缆损伤的场所，减少与其他管路的交叉跨越。

——直埋电缆应敷设在绿化带下，当穿越道路时，对穿越段应穿钢管保护。

前端设备安装工艺要求摄像机安装1)在满足监视目标视场范围要求的条件下，其安装高度：室内离地不宜低于2.5m；室外离地不宜低于3.5m。

2)摄像机及其配套装置，如镜头、防护罩、支架、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。

3)在强电磁干扰环境下，摄像机安装应与地绝缘隔离。

4)信号线和电源线应分别引入，外露部分用软管保护，并不影响云台的转5)先对摄像机进行初步安装，经通电试看，细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。

控制室设备安装工艺要求机架安装1)机架安装位置应符合设计要求,当有困难时可根据电缆地槽和接线盒位置作适当调整。

2)机架的底座应与地面固定。

3)机架安装应坚直平稳,垂直偏差不得超过1‰。

4)几个机架并排在一起,面板应在同一平面上并与基准线平行,前后偏差不得大于3mm；两个机架中间缝隙不得大于3mm.对于相互有一定间隔而排成一列的设备,其面板前后偏差不得大于5mm。

5)机架内的设备、部件的安装,应在机架定位完毕并加固后进行,安装在机架内的设备应牢固、端正。

6)机架上的固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏。

控制台安装1)控制台位置应符合设计要求。

2)控制台应安放坚直,台面水平。

3)附件完整,无损伤,螺丝紧固,台面整洁无划痕。

4)台内接插件和设备接触应可靠,安装应牢固，内部接线应符合设计要求,无扭曲脱落现象。

监控室内电缆的敷设1)采用地槽或墙槽时,电缆应从机架、控制台底部引入,将电缆顺着所盘所方向理直,按电缆的排列次序放入槽内;拐弯处应符合电缆曲率半径要求，电缆离开机架和控制台时,应在距起弯点10mm处捆空绑,根据电缆的数量应每隔1--200mm空绑一次。

2)采用架槽时,架槽宜每隔一定距离留出线口.电缆由出线口从机架上方引入,在引入机架时,应成捆绑扎。

3)采用电缆走道时,电缆应从机架上方引入,并应在每个梯铁上进行绑扎。

4)采用活动地板时,电缆在地板下可灵活布放,并应顺直无扭绞；在引入机架和控制台处还应成捆绑扎。

5)在敷设的电缆两端应留适度余量,并标示明显的永久标记。

6)各种电缆和控制线插头的装设应符合产品生产厂的要求。

7)引入、引出房屋的电(光)缆,在出入口处应加装防水罩，向上引入、引出的电(缆),在出入口还应做滴水弯,其弯度不得小于电(光)缆的弯曲半径，电(光)缆沿墙上下引入、引出时应设支持物，电(光)缆应固定(绑扎)在支持物上,支持物的间隔距离不宜大于1m。

8)监控室内光缆的敷设,在电缆走道上时,光端机上的光缆宜预留10m，余缆盘成圈后应妥善放置，光缆至光端朵的光纤连接器的耦合工艺,应严格按有关要求进行。

其他设备安装1)所有机箱装设备安装前需把机箱倒置和左右轻轻摇动，检测是否有零件和螺丝脱落的响声，确定所有零部件安装牢固方可进行安装和调试。

2)分配器垂直排列安装在机柜里面，分别标明视频输入和视频输出。

3)数字硬盘录像机的安装，电源、信号、控制、网络等接头接插牢固，机体平放、无晃动，设备功能调试正常。

4)监视器可装设在固定机架和柜上,也可装设在控制台操作柜上，当装在柜内时,应采取通风散热措施。

5)监视器的安装位置应使屏幕不受外来光直射,当有不可避免的光时,应加遮光罩遮挡。

6)监视器外部可调节部分,应暴露在便于操作的位置,并可加保护盖。

7)检测录像机的性能，观察回放后的图像应无扭曲、无雪花、无浪涌斜纹出现，以及各按键的灵活性。

8)通电检测，屏幕应达到长时间运行无屏闪、跳跃现象；每台监视器与电视墙需做等电位连接。

9)多媒体工作站固定安装与控制台机柜，并按设计要求设置操作权限。

供电、防雷与接地施工1)系统摄像机等设备宜采用集中供电，当供电线(低压供电)与控制线合用多芯线时,多芯线与视频线可一起敷设。

2)安全防范系统的接地母线应采用铜质线，接地端子应有地线符号标记。

接地电阻不得大于4Ω；建造在野外的安全防范系统,其接地电阻不得大于10Ω；在高山岩石的土壤电阻率大于2000Ω·m时，其接地电阻不得大于20Ω。

3)安全防范系统的电源线、信号线经过不同防雷区的界面处，宜安装电涌保护器；系统的重要设备应安装电涌保护器。

电涌保护器接地端和防雷接地装置应作等电位连接。

等电位连接带应采用铜质线，其截面积应不少于16mm²。

4)当接地电阻达不到要求时，应在接地极回填土中加入无腐蚀性长效降阻剂；当仍达不到要求时，应经过设计单位的同意，采取更换接地装置的措施。

5)监控中心内应设置接地汇集环或汇集排，汇集环或汇集排宜采用裸铜线，其截面积应不小于35mm²，并用螺丝固定。

6)不得在建筑物屋顶上敷设电缆，必须敷设时，应穿金属管进行屏蔽并接地。

二、文明施工、安全生产管理措施A、安全措施1、所有施工人员进入现场在施工之前必须进行安全教育并经考试合格后上岗。

2、禁止施工人员穿高跟鞋、拖鞋、带钉易滑鞋，并戴好安全帽，系好安全带。
