三相异步电动机的正确接线
解答三相异步电动机如何接线

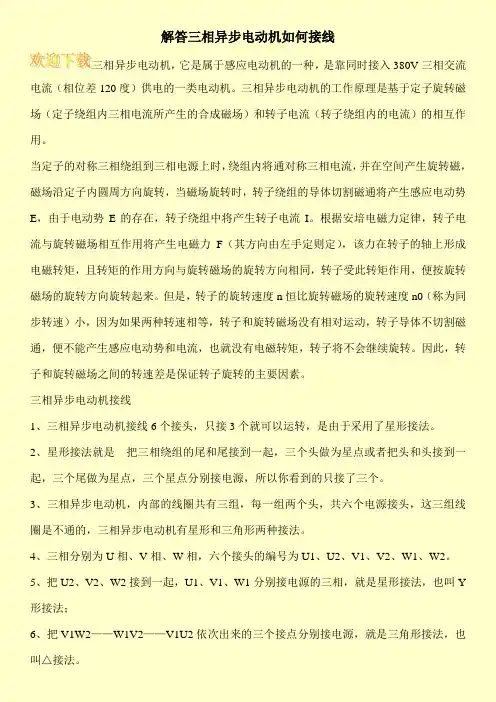

解答三相异步电动机如何接线三相异步电动机，它是属于感应电动机的一种，是靠同时接入380V三相交流电流（相位差120度）供电的一类电动机。
三相异步电动机的工作原理是基于定子旋转磁场（定子绕组内三相电流所产生的合成磁场）和转子电流（转子绕组内的电流）的相互作用。
当定子的对称三相绕组到三相电源上时，绕组内将通对称三相电流，并在空间产生旋转磁，磁场沿定子内圆周方向旋转，当磁场旋转时，转子绕组的导体切割磁通将产生感应电动势E，由于电动势E的存在，转子绕组中将产生转子电流I。
根据安培电磁力定律，转子电流与旋转磁场相互作用将产生电磁力F（其方向由左手定则定），该力在转子的轴上形成电磁转矩，且转矩的作用方向与旋转磁场的旋转方向相同，转子受此转矩作用，便按旋转磁场的旋转方向旋转起来。
但是，转子的旋转速度n恒比旋转磁场的旋转速度n0（称为同步转速）小，因为如果两种转速相等，转子和旋转磁场没有相对运动，转子导体不切割磁通，便不能产生感应电动势和电流，也就没有电磁转矩，转子将不会继续旋转。
因此，转子和旋转磁场之间的转速差是保证转子旋转的主要因素。
三相异步电动机接线1、三相异步电动机接线6个接头，只接3个就可以运转，是由于采用了星形接法。
2、星形接法就是把三相绕组的尾和尾接到一起，三个头做为星点或者把头和头接到一起，三个尾做为星点，三个星点分别接电源，所以你看到的只接了三个。
3、三相异步电动机，内部的线圈共有三组，每一组两个头，共六个电源接头，这三组线圈是不通的，三相异步电动机有星形和三角形两种接法。
4、三相分别为U相、V相、W相，六个接头的编号为U1、U2、V1、V2、W1、W2。
5、把U2、V2、W2接到一起，U1、V1、W1分别接电源的三相，就是星形接法，也叫Y 形接法；6、把V1W2——W1V2——V1U2依次出来的三个接点分别接电源，就是三角形接法，也叫△接法。
三相异步电动机单向运行主回路元件选择及接线操作
一、概述三相异步电动机是工业生产中常用的一种电动机类型，它具有结构简单、可靠性高、功率密度大等特点，广泛应用于各种生产设备中。
在实际运行中，为了使三相异步电动机能正常运行，需要正确选择主回路元件并进行正确的接线操作。
本文将围绕三相异步电动机单向运行主回路元件选择及接线操作展开阐述。
二、主回路元件选择1.断路器：在选择断路器时，需要考虑电动机的额定电流和短路保护能力，一般选择与电动机额定电流相匹配的断路器，在短路保护能力上要求不低于电动机额定电流的6-10倍。
2.热综合开关：热综合开关用于过载保护，在选择时要考虑电动机的额定电流和热综合开关的额定电流，以确保过载时能及时跳闸保护电动机。
3.接触器：接触器用于控制电动机的启停，需要根据电动机的功率和负载特性选择合适的接触器，以确保电动机正常启停。
4.热综合过载保护装置：热综合过载保护装置主要用于保护电动机在运行过程中的热负荷，需要根据电动机的额定功率和负载特性选择合适的热综合过载保护装置。
5.电动机的主回路排线：电动机主回路排线需根据电动机额定电压和额定电流选择合适的截面积和材质，以确保电流的传输不会造成线路过热损坏。
三、接线操作1.断路器接线：在接线时，首先需要将断路器的主通电线和电动机主线连接，确保连接牢固，然后将断路器的控制线与控制系统连接。
2.热综合开关接线：热综合开关需要与电动机主回路排线相连接，同时接线时要注意热综合开关的额定电流和电动机的额定电流需匹配，确保过载时能及时跳闸。
3.接触器接线：接触器需要与电动机的主回路排线连接，并与控制系统连接，确保在启停时能正常进行控制操作。
4.热综合过载保护装置接线：热综合过载保护装置需要与电动机的主回路排线连接，并与控制系统连接，确保在电动机运行过程中能对热负荷进行有效保护。
5.电动机的主回路排线接线：电动机的主回路排线需要与断路器、热综合开关、接触器和热综合过载保护装置相连接，确保电流的传输安全可靠。
三相异步电动机接线方法
三相异步电动机接线方法

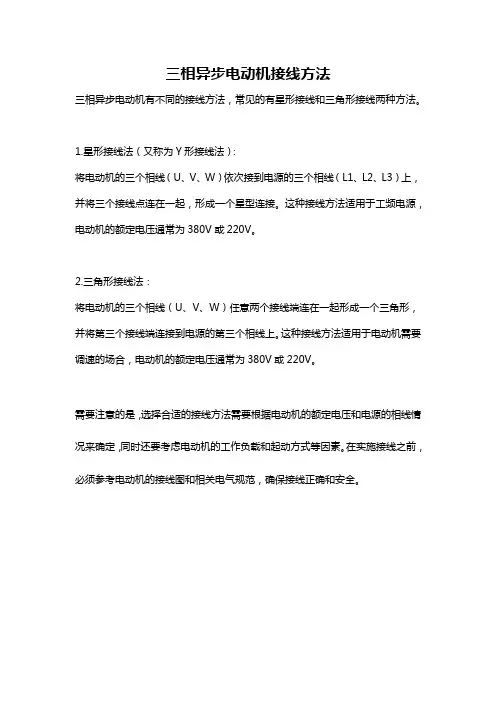

三相异步电动机有不同的接线方法，常见的有星形接线和三角形接线两种方法。
1.星形接线法（又称为Y形接线法）：
将电动机的三个相线（U、V、W）依次接到电源的三个相线（L1、L2、L3）上，并将三个接线点连在一起，形成一个星型连接。
这种接线方法适用于工频电源，电动机的额定电压通常为380V或220V。
2.三角形接线法：
将电动机的三个相线（U、V、W）任意两个接线端连在一起形成一个三角形，并将第三个接线端连接到电源的第三个相线上。
这种接线方法适用于电动机需要调速的场合，电动机的额定电压通常为380V或220V。
需要注意的是，选择合适的接线方法需要根据电动机的额定电压和电源的相线情况来确定，同时还要考虑电动机的工作负载和起动方式等因素。
在实施接线之前，必须参考电动机的接线图和相关电气规范，确保接线正确和安全。
三相异步电动机启动控制原理及接线图
三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。
所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。
典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。
点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。
其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。
点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。
按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。
当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。
2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。
接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。
它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。
欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。
“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。
因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。
三相异步电动机接线图
三相异步电动机接线图2010年02月25日星期10:49 A.M.三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。
一头叫做首端，另一头叫末端。
规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。
这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。
三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。
而三角形接法则是将第一相绕组的首端D 1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5相连接，再接入第三相电源。
即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图(3)所示。
一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。
三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。
如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。
三相电机接线图2011年05月20日星期五15:07 电机接线盒电机y接时，接线盒里，连接片的连接方式电机角接时，接线盒连接片的连接方式学习三相电机的两种接法学习电工 2009-08-07 20:41:28 阅读1936 评论3字号：大中小订阅当电工也20多天了，学了点零零碎碎的东西，今天在现场学了点三相异步电机的基本接法：星型接法和三角接法。
三相异步电动机接线图和接线方法
三相异步电动机接线图和接线方法三相异步电动机是一种常见的电动机类型，它广泛应用于工业生产中的各种机械设备中。
作为电动机的一种，三相异步电动机的接线和接线方法对于其正常运转和性能表现具有重要的影响。
本文将对三相异步电动机的接线图和接线方法进行详细的介绍，以便读者更好地理解和掌握这一知识。
第一部分：三相异步电动机的基本原理为了更好地理解三相异步电动机的接线图和接线方法，首先要了解其基本原理。
三相异步电动机是利用三相交流电源产生的旋转磁场来驱动转子旋转的一种电动机。
其基本结构包括定子和转子两部分，定子上绕有三个相位位移120°的绕组，而转子则是感应电动机，根据工作原理不同，有差别转子和死差别等等的转子。
当三相电源接入到定子绕组中时，通过三相电流在定子绕组上产生的磁场，使得转子中感应出的电动势产生旋转磁场，从而驱动转子旋转。
这就是三相异步电动机的基本工作原理。
第二部分：三相异步电动机的接线图三相异步电动机的接线图可以帮助我们更清楚地了解其电气连接方式和电路结构。
一般来说，三相异步电动机的接线图是由电动机本体、接线盒和电源接线三部分组成的。
首先是电动机本体部分，它包括定子绕组、转子绕组以及其他必要的电气部件。
在接线图中，通常用符号表示定子绕组、转子绕组和其他电气部件的连接方式和接线关系。
接线盒是连接电动机本体和外部电源的重要部分，它起着连接和保护电路的作用。
在接线图中，接线盒通常用方框或者矩形图标表示，其中包括电动机的各种接线端子、连接方式以及对应的标注。
最后是电源接线部分，它表示了电动机与外部电源的连接关系。
在接线图中，通常用符号表示电源接线部分的连接方式、接线方式以及所有连接关系的标注。
总的来说，三相异步电动机的接线图是一个全面反映电动机电路结构和连接方式的图表，通过它可以清晰地了解电动机的各种接线关系和连接方法。
第三部分：三相异步电动机的接线方法三相异步电动机的接线方法是指根据电动机的特性、使用要求和外部电源条件，选择合适的接线方式和电路连接方式，以保证电动机正常运转和性能表现的方法。
三相异步电动机正反转接线图
三相异步电动机正反转接线图
三相异步电动机正反转接线图
这个是手动控制的接线图，主线部分的接线一定要注意相序，启动时电机星型接法，运行的时候是三角形接法。
右边的控制线部分，KMY和
KM△要互锁，启动按钮SB2按下去以后，KM一直是自锁状态，几秒延时以后我们手动按下SB3，这时候KMY线圈失电，同时KM△自锁。
SB3的按钮开关常开点串KM△的线圈常闭点串KMY的线圈。
这个是带延时继电器的星三角带延时继电器的星三角更加方便，接线和上图的手动控制类似，只不过把按钮开关换成了延时继电器。
按钮开关
SB2按下去以后KM1自锁，同时延时继电器的线圈得电启动，延时继电器KT常闭点串KM2线圈，KT常开点串KM3线圈，延时时间到了以后KM3
自锁。
KM3的辅助常闭点串延时继电器的线圈，所以启动完成后，延时继电器也会断电。
控制电机正反转完整接线。
这个电路用的非常多，其实就是接触器自锁和互锁的结合应用。
KM1和KM2的线圈分别串彼此的辅助常闭点。
一般
实际应用的时候，SB2和SB3两个按钮也要机械互锁。
双重互锁更加的安全。
。
三相异步电动机的正反转控制线路
KM1
FR UV W
M 3~
FR
SB1 KM2
SB2 KM1 SB3 KM2
KM2
KM1
KM1
KM2
模拟实验室连接接触器联锁正反转控制电路
L1 L2 L3 按钮
交流接触器 热继电器
电动机
线圈
热继电器动断 触头接线柱
模拟实验室连接接触器联锁正反转控制电路
L1 L2 L3 按钮
交流接触器 热继电器
电动机
KM1
FU2 KH
SB1
KM2
KM1
KM2
SB2
SB3
KH
UV W
M 3~
KM2 KM1
KM1 Kቤተ መጻሕፍቲ ባይዱ2
三、按钮、接触器双重联锁正反转控制线路
QS FU1
FU2
L1
L2
L3
按下SB2， SB2动断触头断 开,对KM2联锁
KM1
SB2动合触头闭 合, KM1线圈得电
KH
UV W
M 3~
KH
SB1
KM2
L1
L2
L3
KM1
按下SB1,使KM1线 圈失电,各触头复位
KH
UV W
M 3~
KH
SB1
KM2
KM1
KM2
SB2
SB3
KM2 KM1
KM1 KM2
三、按钮、接触器双重联锁正反转控制线路
QS FU1 L1 L2 L3
松开SB1
KM1
FU2 KH
SB1
KM2
KM1
KM2
SB2
SB3
KH
UV W
M 3~
电动机
三相异步电动机的接线方法
三相异步电动机的接线方法
三相异步电动机是工业生产中常用的一种电机，其接线方法对于电机的正常运转至关重要。
以下是三相异步电动机的接线方法：
1. 首先，将三相异步电动机的端子标号进行确认。
通常情况下，三相异步电动机的绕组都有六个端子，分别标记为U1、V1、W1、U2、V2和W2。
2. 确认好端子标号后，将电源线连接至三相异步电动机的U1、V1和W1端子上。
需要注意的是，在连接时应该确保每个端子都与正确的电源线相连。
3. 接下来，需要将负载连接至三相异步电动机的U2、V2和W2端子上。
同样地，在连接时也应该确保每个端子都与正确的负载相连。
4. 在连接完毕后，需要对接线进行检查并确认无误后再通电。
在通电前还需检查一下接线是否牢固，并确保所有绝缘材料完好无损。
5. 最后，打开电源开关，启动三相异步电动机，并观察其运转情况。
如果发现异常情况，则需要立即停止运转并进行排除故障。
总之，在进行三相异步电动机接线时，需要仔细检查每个端子的标号，并确保正确连接电源线和负载。
同时，在通电前也需要对接线进行检查，以确保其牢固可靠。
三相异步电动机接线图
三相异步电动机接线图201０年０２月25日星期 1０:49 A。
M、三相异步电机接线图:三相电动机得三相定子绕组每相绕组都有两个引出线头。
一头叫做首端 ,另一头叫末端。
规定第一相绕组首端用D 1表示,末端用D ４表示;第二相绕组首端用Ｄ2表示,末端用D5表示;第三相绕组首末端分别用D3与Ｄ6来表示。
这六个引出线头引入接线盒得接线柱上,接线柱相应地标出D１～D6得标记,见图(1)。
三相定子绕组得六根端头可将三相定子绕组接成星形或三角形,星形接法就是将三相绕组得末端并联起来, 即将Ｄ4、D５、D6三个接线柱用铜片连结在一起,而将三相绕组首端分别接入三相交流电源,即将Ｄ1、D２、Ｄ3分别接入A、B、C相电源,如图(2)所示。
而三角形接法则就是将第一相绕组得首端D 1与第三相绕组得末端Ｄ６相连接,再接入一相电源;第二相绕组得首端Ｄ2与第一相绕组得末端D４相连接,再接入第二相电源;第三相绕组得首端D3与第二相绕组得末端D５相连接,再接入第三相电源。
即在接线板上将接线柱D１与Ｄ6、Ｄ2与D4、D３与D５分别用铜片连接起来,再分别接入三相电源,如图(3)所示、一台电动机就是接成星形还就是接成三角形,应视厂家规定而进行,可以从电动机铭牌上查到。
三相定子绕组得首末端就是生产厂家事先设定好得,绝不可任意颠倒,但可将三相绕组得首末端一起颠倒,例如将三相绕组得末端D４、D5、D6倒过来作为首端,而将D1、Ｄ2、Ｄ3作为末端,但绝不可单独将一相绕组得首末端颠倒,否则将产生接线错误。
如果接线盒中发生接线错误,或者绕组首末端弄错,轻则电动机不能正常起动,长时间通电造成启动电流过大,电动机发热严重,影响寿命,重则烧毁电动机绕组,或造成电源短路。
三相电机接线图２011年05月2０日星期五１5:07 电机接线盒电机y接时,接线盒里,连接片得连接方式电机角接时,接线盒连接片得连接方式ﻫﻫ学习三相电机得两种接法学习电工 2009—08-07 20:4１:28 阅读19３6 评论3字号:大中小订阅当电工也20多天了,学了点零零碎碎得东西,今天在现场学了点三相异步电机得基本接法:星型接法与三角接法、虽然就是些很简单得东西,但就是对我这个菜鸟来说很有用,现在把它贴出来与与大家共勉、星型接法三角接法图片都就是从网上找得,借花献佛,嘿嘿、下面就是我从网上找得,星型接法与三角接法得区别。
三相异步电动机24槽4极链式绕组展开图及嵌线和接线方法
(5.1) U相线圈
u1
N w2
v1
u2
S w1
v2
u1
N w2
v1
u2
S w1
v2
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
(5.1) U相线圈
u1
N w2
v1
u2
S w1
v2
u1
N w2
v1
u2
S w1
v2
1 2
3 4
5
7.极相组之间的连接
• 顺着电流的方向进行即可， 或者根据显极 式绕组连线规律(尾-尾，首-首相接)进行连 接。
(7.1) U相绕组
u1
N w2
v1
u2
S w1
v2
u1
N w2
v1
u2
S w1
v2
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
2
首
U1
首
尾
首 尾
尾 首 尾 2
1
首 接 首
首
首
3 4 尾 首
3
U2 1 尾 尾 1 2 首 2
U1
首
尾
首 尾
尾 首 尾 首
尾 接 尾
首
4 尾 首 尾 V1
3
U2
1
2 尾 首 V2 尾 1 2 3 1
2
首
U1
从第 二相 首端 向后 数4 槽确 定第 三相 首端
U2
三相异步电动机的接法
三相异步电动机的接法
三相异步电动机有两种常见的接法：星形接法（Y接法）和三角形接法（Δ接法）。
1. 星形接法（Y接法）：
在星形接法中，三个电动机绕组的起始端点分别连接到一起，形成一个共用的节点，称为星点。
而三个绕组的终止端点则分别接到电源的三相线上。
这种接法的特点是电压相对较低，电流较大，适用于电压较低的情况。
2. 三角形接法（Δ接法）：
在三角形接法中，每个电动机绕组的起始端点分别接到相邻绕组的终止端点，形成一个闭合的回路。
这种接法的特点是电压相对较高，电流较小，适用于电压较高的情况。
以上是三相异步电动机的常见接法，通过选择不同的接法可以适应不同的电压和功率需求。
在实际应用中，选择合适的接法可以使电机的工作效率和性能达到最佳状态。
三相异步电动机的工作原理和接线方法
三相异步电动机的工作原理和接线方法三相异步电动机的（工作原理）三相异步电动机是一种常用的旋转（电机），也称为感应电动机。
工作原理是基于（电磁感应）的原理，它是利用电磁感应产生转矩，使转子转动，从而带动负载旋转的旋转电机。
其主要构成部分包括定子和转子。
定子是由三个绕组组成，每个绕组都对应于一个相位，被接到三相交流（电源）上。
三组绕组排列于120度间隔的圆周上，并形成三个交错的磁通区域。
转子上通常有两种类型的导体：线圈和导体棒。
对于线圈型转子，在转动的同时与定子的磁通区域(磁极)相交，产生电磁感应，同时在旋转的磁场中（电流）也会被感应出来。
这个电流会在转子上产生磁场，进而与定子的磁场产生交互作用，从而形成转矩使转子转动。
而对于导体棒型转子，其结构类似于蒙古包形式。
其原理是当需要启动时，获得回转的低速，人为加上外部电源，形成旋转的磁场，电流被感应出，然后随着沿着导体棒流动的磁场，形成转矩，使转子转动。
在转速接近同步转速时，磁场的作用基本不存在，电机接近于空载运行。
三相异步电动机的优点在于输出功率大、结构简单、可靠性高、成本低、使用寿命长等。
由于其无需外部（机械）传动系统，只需要通过变速器控制电源频率即可实现调速，因此被广泛应用于各种需要旋转动力的（工业）和家用设备。
三相异步电动机的功能特点三相异步电动机是一种重要的电动机类型，它在工业和民用领域中广泛应用。
其功能特点如下：1. 高效率：三相异步电动机的电机效率高，因为它没有减速装置，转化过程中的能量损失较少。
2. 稳定运行：三相异步电动机的运行非常稳定，因为它没有机械传动系统，更容易实现自动控制。
此外，在低负载时它有很高的运行效率，因此开销也相对较小。
3. 与电源连接方便：多数三相异步电动机的设计轴都直接与电源连接，因此它们无需对外部传动系统做出任何修改。
这让安装简单、快速、便宜。
4. 范围广：三相异步电动机的功率范围非常广，一些小型电动机的效率可以达到90%以上，大型电动机的效率则总体来说则在80%左右。
三相异步电动机慢速接法
三相异步电动机慢速接法
三相异步电动机慢速接法是指在特定情况下，通过改变电动机的接线方式，使
其在慢速运行时具有更好的性能和效果。
这种接法通常应用于需要低速运行或大扭矩输出的场合，例如混凝土搅拌机、风机等设备。
在三相异步电动机慢速接法中，常用的接法包括星角启动接法和变频器调速接法。
下面将分别介绍这两种接法的原理和特点：
1. 星角启动接法：星角启动接法是一种常见的慢速接法，通过将电动机的绕组
分为星形和角形两部分，先以星形接法启动，再切换为角形接法运行。
这样可以减小启动电流，降低起动冲击，同时提供较大的起动扭矩，适用于需要短时大扭矩的场合。
2. 变频器调速接法：变频器调速接法是一种通过改变电动机供电频率来实现调
速的方式。
通过调节变频器输出频率，可以实现电动机的无级调速，从而实现精准的速度控制和节能效果。
这种接法适用于需要频繁变速或需要精准控制速度的场合。
三相异步电动机慢速接法在实际应用中有着广泛的用途，可以提高设备的性能
和效率，降低能耗和维护成本。
选择合适的接法需要考虑设备的具体要求和工作环境，以确保电动机在慢速运行时能够稳定可靠地工作。
总的来说，三相异步电动机慢速接法是一种通过改变接线方式来实现慢速运行
的技术，可以提高设备的性能和效果。
在选择接法时，需要根据具体的需求和情况来进行合理的选择，以确保电动机的运行稳定和可靠。
希望以上介绍对您有所帮助，如果有其他问题，欢迎继续咨询。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机的正确接线
万里安徽省广德县供电局(242200)
大多数电工都知道，三相电动机的三相定子绕组每相绕组都有两个引出线头。
一头叫做首端，另一头叫末端。
规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。
这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。
三相定子绕组的六根端头可将三相定子绕组
接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D
4、D
5
、D
6
三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即
将D
1、D
2
、D
3
分别接入A、B、C相电源，如图(2)所示。
而三角形接法则是将第
一相绕组的首端D 1与第三相绕组的末端D
6
相连接，再接入一相电源；第二
相绕组的首端D
2与第一相绕组的末端D
4
相连接，再接入第二相电源；第三相绕
组的首端D
3与第二相绕组的末端D
5
相连接，再接入第三相电源。
即在接线板上
将接线柱D
1和D
6
、D
2
和D
4
、D
3
和D
5
分别用铜片连接起来，再分别接入三相电源，
如图(3)所示。
一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。
三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端
D 4、D
5
、D
6
倒过来作为首端，而将D
1
、D
2
、D
3
作为末端，但绝不可单独将一相绕组
的首末端颠倒，否则将产生接线错误。
如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。
下面就绕组接线错误予以具体的分析。
1错将应接成星形运行的异步电动机接成三角形运行时的不良后果。
一台应接成星形动行的电动机，其定子每相绕组承受的电压(相电压)是电动机额定电压( 电源线电压)的1/倍(即0．58倍)。
若误接成三角形运行，其
每相定子绕组承受的相电压就等于电动机之额定电压，则定子每相绕组所承受的
相电压就升高到厂家规定电压的倍。
例如，电源电压为380V，电动机接成星形运行，绕组电压为22 0V。
若错接成三角形运行，绕组电压便会升高到380V。
绕组相电压增高，铁芯将高度饱和，铁芯磁通的激磁电流将急剧增加，可达电动机额定电流的好几倍。
再加上负载电流，这样大的定子回路电流，将使绕组铜损急剧增大，电动机定子绕组会因严重过热而烧毁。
接线盒的接线方法
2错将应接成三角形运行的异步电动机接成星形运行时的不良后果。
误将三角形运行的电动机接成星形运行后，每相定子绕组上的相电压将下降到原电压的1/ (即0．58倍)。
例如，电源电压为380V，三角形接线时，定子绕组电压为380V。
错接成星形后，每相定子绕组的相电压减小为0．58乘以
380等于220V。
因此电动机的转矩将减小到额定转矩的(1/)2=1/3倍(即0．33倍)。
这时如果仍带上额定负载运行，为了克服负载的阻力矩，要求星形接法时的转矩应该与三角形接法时的一样大小，如此将迫使定子电路的电流增加，使转矩尽力去平衡负载的阻力矩，从而造成过载发热，时间长了就会使电动机温升超过充许值。
同时，也会使电动机的功率因数和效率下降。
另外还有
一种情况，即当负载小于额定功率的40%(如大马拉小车时)，有意将三角形接法改为星形接法运行则是有好处的。
因为当负载较轻时(一般小于额定功率的40%)，不需要较大的负载电流使转矩去克服负载阻力矩。
但因绕组电压低，激磁电流减小较多，总的定子电流还是减小，则电动机的功率因数和效率都有所提高，温升也将会有所下降。
