顶管施工方案说明书
顶管施工方案
顶管施工方案一、施工工艺流程:测量引点一测量放样、复核一井下导轨机架、液压系统、止水圈等设备安装f地面辅助设施安装一顶管掘进机吊装就位一激光经纬仪安装一掘进机出工作坑一正常顶进f 顶管机出洞。
二、施工安排根据总工期要求及施工组织安排，为保证合同总工期目标的实现，本次顶管施工采取如下施工部署：顶进前准备工作、顶管出洞段顶进施工、顶管正常段顶进施工、顶管进洞段施工。
由一名受过高度训练的操作人员，在地面控制室外内操作并仔细检测着整个操作系统、观察掘进机内的土压、油压、激光束位置。
控制台提供操作数据和控制整套系统的电子按钮。
控制板可以是人工控制方向和数据记录，或者是全自动控计算机控制方向和记录，其他的工作人员则负责井内管道和顶铁的更换以及进行、进排泥管和电缆的连接。
当掘进机到达接收井时，挖掘会暂时中断，如果遇到有地下水或软土层时，还需有洞口止水圈安装在接收口墙上。
最后，掘进机头从土层出来进接收井，就完成整个管道的铺装。
泥浆系统有二个作用：送走被挖掘机的渣土和平衡地下水。
泥浆系统是由密封的管道组成，通过机头循环，形成泥浆混合物，由排泥管送走，最后沉淀在地面上的泥浆池内，泥浆通过众多的排泥泵被排出。
再由进水泵进水送入机头，排泥由变速的排泥泵进行控制。
机坑旁通装置可控制进排泥浆的速度、方向，以防止泥渣堵塞管道，淤积现场。
当挖粘土时，可能使普通粘土，有一定的粘合度，可以直接将泥浆排入泥浆池内，但是当挖沙土时，泥浆中必须添加一定的粘合剂（诸如膨润土等）以增加泥浆粘度，以达到排渣的最终目的。
夹带泥砂的泥浆，可通过振动筛、循环沉淀器、干燥器等，处理分离渣质，泥浆被再用，渣质被积累后处理。
处理渣土用翻斗车，泥浆用罐车运出场区，堆置于郊外，处理时注意不得污染路面等环境。
进排泥水系统起着第二个作用：在有地下水存在的地方，掘进机表面的压力可以降低到小于水中的压力。
这样避免了抽地下水的需要。
进排泥水系统中的压力感应器可测出地下水的压力。
管道顶管施工方案
管道顶管施工方案一、工程概述为了满足城市化发展的需求，我公司拟对区域进行管道顶管施工，主要包括燃气管道、水管道和污水管道等三类管道。
本方案将详细介绍管道顶管的施工工艺流程、主要设备和材料选用、施工安全及质量控制等内容。
二、施工工艺流程1.前期准备工作(1)设计图纸的编制：根据工程需要，制定详细的施工设计图纸，并报批相应部门审批。
(2)调查勘察：对工程所在区域的地质、水文、气象等情况进行勘察，并编制相应报告。
(3)施工准备：确定施工队伍，制定施工计划，采购施工所需的材料和设备。
2.管道预制作业(1)材料准备：采购所需的管道材料，包括钢管、塑料管等。
(2)切割加工：根据设计要求，对管道进行切割、倒角等加工处理。
(3)焊接和连接：采用电焊等方法对管道进行连接，确保连接牢固。
3.地面开挖(1)确定挖掘范围：根据设计要求确定管道的路径和埋设深度，对地面进行标志。
(2)机械开挖：采用挖掘机等机械设备进行地面开挖，确保开挖面平整。
(3)排土运输：将挖掘出的土方通过运输车辆或施工机械进行排土运输，确保现场整洁。
4.管道顶管(1)安装导向设备：根据设计要求，在地面开挖好的掘进隧道上安装导向设备，以确保管道的顺利推进。
(2)管道推进：将预制好的管道逐段推送到掘进隧道内，推进的同时逐渐拆除导向设备。
(3)管道连接：在管道推进完成后，进行管道的连接和密封处理，确保管道的连通性和密封性。
(4)封孔处理：对管道推进完成后的掘进隧道进行封孔处理，防止水土流失和管道破坏。
5.后期收尾工作(1)管道确认：对管道进行封堵和压力测试，确保管道的使用性能符合要求。
(2)地面恢复：对地面进行回填和夯实处理，使地面恢复平坦。
(3)施工记录：编制施工记录和竣工图纸，进行验收和交接。
三、主要设备和材料选用1.设备(1)挖掘机：用于地面开挖作业，选用适合工程需求的挖掘机型号和规格。
(2)推进机：用于管道的推进作业，选用推进机具有较好的推进能力和精度。

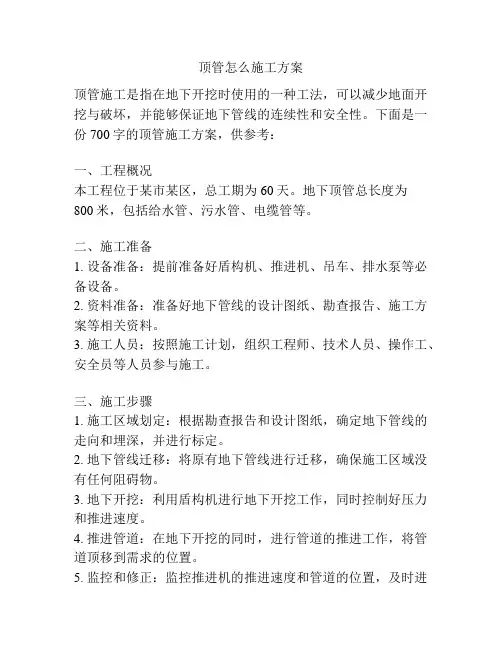

顶管怎么施工方案
顶管怎么施工方案顶管施工是指在地下开挖时使用的一种工法，可以减少地面开挖与破坏，并能够保证地下管线的连续性和安全性。
下面是一份700字的顶管施工方案，供参考：一、工程概况本工程位于某市某区，总工期为60天。
地下顶管总长度为800米，包括给水管、污水管、电缆管等。
二、施工准备1. 设备准备：提前准备好盾构机、推进机、吊车、排水泵等必备设备。
2. 资料准备：准备好地下管线的设计图纸、勘查报告、施工方案等相关资料。
3. 施工人员：按照施工计划，组织工程师、技术人员、操作工、安全员等人员参与施工。
三、施工步骤1. 施工区域划定：根据勘查报告和设计图纸，确定地下管线的走向和埋深，并进行标定。
2. 地下管线迁移：将原有地下管线进行迁移，确保施工区域没有任何阻碍物。
3. 地下开挖：利用盾构机进行地下开挖工作，同时控制好压力和推进速度。
4. 推进管道：在地下开挖的同时，进行管道的推进工作，将管道顶移到需求的位置。
5. 监控和修正：监控推进机的推进速度和管道的位置，及时进行修正和调整。
6. 恢复地面：完成顶管施工后，进行地面恢复工作，包括填土、路面修复等。
四、安全措施1. 安全教育：提前对施工人员进行安全教育和培训，确保每位工人都了解施工过程中的安全注意事项。
2. 安全设施：在施工现场设置明显的安全警示标志，并布置好警示灯、安全防护网等设施。
3. 监控系统：安装监控系统监控施工现场的安全情况，并及时发现和处理可能的安全隐患。
4. 环境保护：对施工过程中产生的废弃物和污水进行妥善处理，保护施工周边环境。
5. 防火防爆：严禁在施工区域内进行明火作业，禁止存放易燃和易爆物品。
五、质量保障1. 施工前检查：在施工前对设备的功能进行检查，确保其正常运转，并做好记录。
2. 现场巡查：施工期间定期进行现场巡查，检查施工质量，发现问题及时处理。
3. 施工记录：做好施工记录，包括地下管线的埋深、敷设方法、管道连接等，并进行归档保存。
顶管施工方案
顶管施工方案第一章工程概况1、工程名称：2、工程地点:3.工程规模:4．顶进管道均采用国标S640标准生产的专用钢筋砼平口顶管。
每节管长度20００mm ，混凝土強度Ｃ4０以上。
第二章施工部署一、深井降水由于顶进管管底可能在地下水位以下,拟在顶管起点和止点设置三口15米深口径为φ３00钢筋混凝土管降水井,并由７．5KW潜水泵管径φ100钢管连接排入四斗渠将地下水位降至顶进管管底以下。
二、施工主要机具设备根据本工程技术要求、特点、工程进度计划,选择技术性能好，适应工程需要的技术装备参加本工程施工作业。
机具设备由施工单位组织运往施工现场。
对投入本工程施工的装备，均要进行全面检查，维护保养,并配备专门的维修人员服务于施工现场。
主要施工机具设备见下表：第三章施工方案及技术措施管道顶进方法的选择,应根据管道所处土层性质、管径、地下水位、附近地上与地下建筑物、构筑物和各种设施等因素,经技术经济比较后确定，并应符合下列规定: 当土质为砂砾土时,可采用具有支撑的工具管或注浆加固土层的措施；在软土层且无障碍物的条件下，管顶以上土层较厚时,宜采用挤压式或网格式顶管法；在粘性土层中必须控制地面隆陷时，宜采用土压平衡顶管法;在粉砂土层中且需要控制地面隆陷时，宜采用加泥式土压平衡或泥水平衡顶管法;在粘性土或砂性土层，且无地下水影响时,宜采用手掘式或机械挖掘式顶管法;超挖示意a——最大超挖量;b——允许超挖范围工具管接触或切入土层后,应自上而下分层开挖;工具管迎面的超挖量应根据土质条件确定;在允许超挖的稳定土层中正常顶进时,管下部135º范围内不得超挖;管顶以上超挖量不得大于１.5ｃm;管前超挖应根据具体情况确定,并制定安全保护措施;顶管施工工艺流程:施工准备→测量放线→场地平整→设置施工标志和围栏→工作坑设置→设备进场安装→管道顶进→管道接口处理→管道注浆→场地清理→工程结束。
一、施工准备1、施工前,施工用的顶管及其它设备应经过试运转，保证设备在施工时正常运转,同时应配备足够的备品备件，保证对故障设备的及时维修和更换。
顶管工程施工方案
顶管施工方案审批：审核：编制：版次：Xxx单位年月日1、顶管施工工艺介绍本工程污水泵站出水管穿越三环线段拟采用泥水平衡室顶管，泥水平衡式顶管机是利用泥水压力来平衡顶进工作面上的水压力和土压力，通过调节出泥舱的泥水压力稳定开挖面，弃土以泥水方式排放出顶管机，在不开挖地表的情况下，利用液压顶进工作站从工作坑将铺设的管道顶入，从而在顶管机之后直接铺设管道。
工艺原理参见下图。
泥水平衡顶管施工法2、2.10.13.2顶管施工工艺流程测量引点→工作井施工→测量放样→井下导轨机架、液压系统、止水圈等设备安装→地面辅助设施安装→顶管掘进机吊装就位→激光经纬仪安装→掘进机出工作坑→正常顶进→顶管机进接收坑，如下图所示：工作井内泥水旁通系统排泥泵泥水分離装置主千斤顶顶管推進機頂進用管操螺墓减摩剂授拌注入機顶管施工工艺流程3、顶管施工控制要点(1)工作井施工根据设计图纸准确定位，做好顶管工作井施工基坑降水及支护施工，待支护结构达到设计强度后进行顶管工作井结构施工。
顶管基座为钢结构预制构件，顶管基座位置按管道设计轴线准确进行放样，安装时按照测量放样的基线，吊入井下就位安装固定。
基座上的导轨按照顶管设计轴线并按实测洞门中心居中放置，并设置支撑加固，保证基座稳定不变形。
(2)确定顶力根据设计图纸顶管的单元长度、地质参数、管径等根据经验公式确定顶管顶进过 程中的最大顶力，根据最大顶力选择合适的千斤顶。
放样、复核顶管井施工顶管设备就位顶管机进洞送排泥泵开启机头刀盘运转顶进出土主顶推进到位回缩主顶拆除管内管线管节安装安装管内管线顶管机出洞井施工顶管井回填泥水分离弃土出运进洞密封器安装出泪密封器安装顶管机转场F=F₁+F₂式中：F—总推力F₁—端阻力F₂—侧壁摩阻力F₁=n/4×D×P式中：D—管外径P—控制土压力P=Ko·y·Ho式中：Ko—静止土压力系数，一般取0.55Ho—地面至掘进机中心的高度，取值7mγ—土的重量，取1.9t/m³F₂=πD·f-L式中：f—管外表面综合磨擦阻力，根据地质勘察报告取值D—管外径L—顶距(3)后座墙设计及安装在设计和安装后座墙时，应使其满足如下要求。
顶管施工方案(通用)
顶管施工方案(通用)一、施工概述顶管工程是一种常见的地下管道施工方法，其施工方案需要综合考虑设计要求、地质条件、施工现场及设备条件等因素。
顶管施工是指在地表上沿管道线路开挖出一条长方形的开口，然后在地下利用推进机械施工将管道一节一节地向前推进完成施工任务。
二、施工工艺1.前期准备–确定施工范围及地形地貌情况；–制订详细施工方案和施工图纸；–准备所需施工材料和设备。
2.开挖工程–利用挖掘机开挖出地表长方形开口；–按设计要求控制开口尺寸和深度；–清理挖掘出的泥土和岩石。
3.管道推进–将管道连接好，通过推进机械推进；–按照设计要求控制推进速度；–定期检查管道连接质量和管道偏斜情况。
4.管道连接–在地下挖掘出连接井，将管道进行连接；–确保连接牢固，防止漏水。
5.灌浆封固–施工完成后，对管道周围进行灌浆封固；–确保管道稳定，防止管道塌陷。
三、安全措施1.施工现场应设立施工安全警示标志，禁止无关人员进入。
2.施工人员应佩戴必要的安全防护用具，如安全帽、安全鞋等。
3.施工现场设备应符合相关安全标准，使用前应检查设备状态。
4.施工过程中应注意通风透气，防止有害气体积聚。
5.施工结束后应对现场进行清理，确保施工现场整洁有序。
四、质量控制1.在施工过程中，应严格按照设计要求进行施工，确保管道连接质量。
2.施工结束后应进行管道通水试验，检查管道是否漏水，并针对漏水情况及时处理。
3.完成施工后应对工程进行验收，确保施工质量符合相关标准。
五、总结顶管施工是一项技术要求较高的工程，需要充分考虑各种因素并制定科学合理的施工方案，以确保施工顺利进行并保障工程质量。
通过严格遵守安全措施和质量标准，可以有效减少施工风险，保障工程顺利完成。
希望通过本文的介绍，读者能对顶管施工方案有一个更全面的了解。
以上为顶管施工方案的通用内容介绍，希望对相关人员有所帮助。
顶管工程施工方案
顶管工程施工方案项目背景在城市化进程中，土地资源的紧张使得地下空间的利用越来越重要。
顶管技术可以广泛应用于地下管道的修建、维护和更新。
本顶管工程项目位于市中心区域，居民密集，地下管网复杂，目前需要对旧水管进行更换和升级，音惨需要进行顶管工程。
施工方案1. 方案概述本项目计划采用顶管技术对旧水管进行替换和升级，方案如下：1.按照设计要求开挖出顶管工作坑，并在坑内搭建施工平台。
2.进行顶管隧道掘进，掘进始点采用手作法，掘进末端采用盾构法，保证顶管的质量和安全。
3.安装顶管，将新的水管埋设于地下，与城市供水管网连接，保证供水系统的正常运行。
4.顶管完成后，对施工现场进行清理，完成施工。
2. 顶管工作坑1.开挖施工坑：根据设计图纸的要求开挖顶管工作坑，施工坑应有足够的尺寸，以保证工人能够在施工过程中进行作业。
2.施工平台的建设：在施工坑内搭设施工平台，确保施工人员在操作时有足够的空间和工作条件。
3.设防措施：为了确保工人的安全和施工的顺利进行，建立施工工地封闭，安装警示标志，设置了警告线和安全指示牌等设施。
3. 顶管隧道工程1.隧道掘进：掘进采用手作法和机械化方法相结合，掘进始点采用手工掘进，仔细检查隧道短距离，确保隧道的尺寸符合设计要求，以减小拓宽隧道的工作量，掘进末端采用盾构法实施。
2.土方处理：施工过程中所挖出的土方应及时清理和妥善处置，确保土方不危及环境安全。
3.暴露管线的处理：施工过程中遇到暴露的管线，应根据设计要求进行严格的设置和修整。
4. 顶管施工要点1.现场施工人员应做好人身防护，必须穿戴符合规定的防护装备和安全防护用品，例如安全帽、安全鞋、防护手套等。
2.机械开挖必须符合规定，工地全体人员一定要注意安全，尤其是对机械操纵人员和路面行人的注意事项。
3.顶管隧道掘进过程中，在需要调试的时候，应在安全的范围内进行调试，以防止人身伤害和墙体失稳。
4.顶管工程完成后，应对现场实行深度清理，清理施工现场及周围的砂土和乱石，以确保施工过程的安全和质量。
顶管的施工方案
顶管的施工方案顶管是一种特殊的管道施工方法，它主要应用于城市地下综合管廊施工中。
以下是一份700字的顶管的施工方案。
一、施工前准备工作：1. 购置与使用环境相适应的顶管设备，包括顶管机、顶管管片等。
2. 开展相关的技术培训，确保工人熟悉顶管施工的操作方法及注意事项。
3. 确定施工方案和时间计划，包括施工序列、施工区域划分等。
4. 准备好施工所需的材料，包括管材、沙石料、水泥等。
二、施工流程：1. 地面准备：在施工区域进行挖掘，清理地面上的杂物和污泥。
2. 施工平台：在挖掘的地方铺设土平台，用于支撑顶管机等设备的操作。
3. 安装顶管机：将顶管机放置在施工平台上，并进行调整，确保其水平度和稳定性。
4. 确定施工起点：根据施工方案和设计要求，确定好顶管的起点。
5. 开始顶管：启动顶管机，将其沿着预定的施工线路慢慢推进，同时将管片逐段套入并固定。
6. 管片连接：当需要更换管片时，需要确保前一段管片安全固定后，再进行下一段管片的连接。
7. 管道安装：将管道逐段推进，直至顶管机从另一端出口。
8. 环境保护：顶管过程中要注意环境保护，遵守相关法律法规，并采取必要的防护措施，确保施工过程对周围环境的影响降到最低。
9. 完工验收：完成顶管后，对顶管进行全面检查和测试，确保其质量和使用效果符合设计要求。
10. 施工总结：对整个施工过程进行总结，总结施工中的经验和不足，为今后类似工程的施工提供借鉴和改进。
三、施工安全措施：1. 严格遵守安全操作规程，正确佩戴安全防护装备，确保施工人员的人身安全。
2. 对施工机械设备进行定期维护和检查，确保其正常运转。
3. 设置警示标志和围挡，确保工地安全，并进行现场巡视和监测。
4. 在施工期间，要严禁闲杂人员和其他施工设备进入施工现场。
5. 在施工期间要考虑到降雨等意外情况的处理，防止因不可控因素引起的事故。
以上是一份700字的顶管的施工方案，包括施工前准备工作、施工流程和施工安全措施。
顶管施工方案
一、顶管施工工艺流程二、施工顺序施工顺序为：工作井施工→顶进设备安装调试→吊装砼管到轨道上→连接好工具管→装顶铁→开启油泵顶进→出泥→管道贯通→拆工具管→砌检查井。
三、施工方案（一）施工测量方案1、施工放线工作准备（1）、定线依据所有测量定位均依据交桩单位提供得并经复测合格得导线成果、水准点成果资料。
（2）施工测量放线根据管线铺设走向，用全站仪在现场地面上准确放出管道铺设的中线控制桩，并确定顶坑位置，桩点必须是所顶管道的中心点。
如遇障碍物，操作井位置应根据现场情况予以适当调整。
控制桩放好后必须用砼保护好，待工作坑开挖后将中线和中心点引至工作坑内，便于随时检查和复查，并进行保护，以利于安装导轨和管道在顶进过程中检查复核之用。
（二）开挖工作坑1、工作坑开挖与支护（1）竖井工作坑施工前必须完成降水,管井深度20米，泵站段计划布设4口降水井。
（2）工作坑的开挖采用人工开挖配合吊车使用吊框出土，每次下挖深度不大于1.2米。
护壁方式与隧道主体相同，采用挖孔灌注桩配合网喷护壁（详见相关护壁方案）（3）按设计工作竖井断面尺寸开挖,清理井壁、喷浆、土钉打入、内层钢筋网片安装焊接、喷射砼、外层网片安装焊接，喷射混凝土封闭，完成一个循环。
施工采用单班制作业，组织2个班，单井每班12人；地表水防治处理：沿竖井主体周围设置排水明沟，控制地表水流入井内。
并使得井内土体得到一定的疏干和固结。
施工施工工艺流程见流程图2：2、顶管工作坑允许偏差：导轨设置是顶管工程的关键，要求牢固可靠，轨距、高程、流水方向必须准确。
导轨方向应绝对和管轴线方向平行，且导轨中心间距轴线和所要顶进管道轴线的垂直投影线完全重合一致，导轨标高偏差应符合规范要求，不得大于3mm。
（1）导轨安装：A、严格控制导轨的中心位置和高程，确保顶入管节中心及高程能符合设计要求。
B、由于工作井底板设置了单层双向钢筋网，并浇注了20cm的砼，地基稳定，导轨安装枕木上，枕木放置在工作井的底板上。
顶管工程施工方案范本
顶管工程施工方案范本第一章总则一、项目概况本工程为某某项目的一部分，总长XX米，主要工程内容为顶管工程，施工起点位于XX处，终点位于XX处，分为XX段，工程地处山区/平原/城市等区域，周边环境复杂，施工难度大。
二、施工主体本工程由某某施工单位承揽，根据合同约定，施工单位需按照合同要求完成工程的施工任务，并保证工程质量、工期安全。
三、施工依据根据有关法律法规和相关标准，本施工方案制定，具有合法性、可行性和操作性。
四、施工目标1. 完成工程的施工任务，保证工程质量。
2. 严格按照施工合同约定的工期完成工程，确保工程进度。
3. 确保施工过程中的安全措施得到有效执行，保障施工人员的人身安全和施工设施的安全。
第二章工程准备一、施工前的准备工作1. 工程资料准备：施工单位需提前准备好工程施工所需的各项相关资料，包括技术文件、施工图纸、技术标准等。
2. 施工人员培训：施工单位需对参与施工的人员进行安全培训、技术培训，确保施工人员具备相应的技能和安全意识。
3. 施工设备准备：施工单位需准备好所需的施工设备、机械设备、安全防护设备等。
二、施工区域准备1. 施工区域勘察：施工单位需对施工区域进行勘察，了解地质情况、地下管线、建筑物等情况，确保施工前有足够的信息。
2. 施工区域清理：清理施工区域内的杂物、植被、建筑物等，为施工作业创造良好的条件。
三、安全防护措施1. 制定安全技术交底方案，保证每一位施工人员掌握施工现场安全规范要求，并按规定使用防护设备。
2. 确保施工现场设置合理的安全警示标志，保证施工现场环境秩序、安全。
3. 安排专人负责现场安全检查，及时发现和解决施工现场存在的安全隐患。
第三章施工工艺一、施工方法根据工程设计要求和现场实际情况，采用顶管法进行施工，主要分为以下几个步骤：1. 预处理工作：包括清理施工现场、设置工作台、布置设备等。
2. 钻孔定位：确定顶管开挖位置，钻孔设备按设计要求开挖孔洞。
3. 开挖隧道：采用顶管法进行开挖作业，确保开挖工程安全、顺利进行。
顶管支护工程施工方案
本项目为某风电项目外送线路过道路电缆顶管工程，道路宽度为78m，设计采用电缆方案。
由于地质条件为中风化泥质粉砂岩，且在顶管施工过程中发现大块坚硬岩石，地勘数据不太准确，顶管施工开挖比较困难，进度缓慢。
为确保工程质量和施工安全，特制定本顶管支护工程施工方案。
二、施工方案1. 施工工艺（1）顶管前准备：首先进行现场测量，确定顶管轴线，做好标高控制。
其次，根据地质条件，选择合适的顶管设备，如钢筒、顶管机等。
（2）顶管施工：采用机械辅助人工开凿的方式，将顶管设备从接收井处推进至施工段末端。
在顶管过程中，根据地质条件，采取分段开挖、分段支护、分段回填的施工方法。
（3）支护施工：在顶管过程中，对开挖面进行支护，防止坍塌。
支护材料可选用喷射混凝土、锚杆、钢筋网等。
支护施工应按照以下顺序进行：a. 喷射混凝土：在开挖面喷一层厚度为50mm的混凝土，起到初步支护作用。
b. 锚杆：在喷射混凝土后，采用锚杆对开挖面进行加固，锚杆长度不小于2m，间距为1m。
c. 钢筋网：在锚杆施工完成后，铺设钢筋网，钢筋网间距为200mm×200mm。
d. 喷射混凝土：在钢筋网铺设完成后，再喷一层厚度为50mm的混凝土，起到最终支护作用。
2. 施工流程（1）顶管前准备：现场测量、确定顶管轴线、标高控制、设备选择。
（2）顶管施工：分段开挖、分段支护、分段回填。
（3）支护施工：喷射混凝土、锚杆、钢筋网、喷射混凝土。
（4）顶管设备推进：从接收井处推进至施工段末端。
（5）顶管后处理：顶管施工完成后，对顶管设备进行拆除、清理。
三、施工安全措施1. 施工现场应设置安全警示标志，确保施工人员的安全。
2. 施工过程中，严格执行施工规范，确保施工质量。
3. 顶管设备推进过程中，加强监测，确保顶管轴线偏差在允许范围内。
4. 支护施工过程中，确保支护材料质量，防止坍塌事故发生。
5. 施工过程中，加强环保措施，减少对周边环境的影响。
四、施工进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
顶管专项施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX城市排水管道工程2. 工程地点：XX市XX区3. 工程规模：本工程为XX城市排水管道工程，全长约XX公里，主要建设内容包括顶管施工、管道铺设、检查井及雨水口等配套设施建设。
4. 工程特点：本工程地处城市繁华地段，施工场地狭小，周边建筑物密集，地下管线复杂，施工难度较大。
二、顶管施工概述1. 顶管施工原理：顶管施工是一种不开挖地面的管道施工方法，通过顶管机将管道从工作井中顶进至接收井，实现管道的铺设。
2. 顶管施工特点：顶管施工具有施工速度快、对周边环境影响小、适应性强等特点。
三、顶管施工方案1. 施工准备（1）施工组织成立顶管施工领导小组，负责顶管施工的组织、协调和管理工作。
（2）人员配备根据工程规模和施工要求，配备充足的施工人员，包括顶管施工技术人员、操作人员、管理人员等。
（3）设备准备根据工程需要，准备顶管机、挖掘机、运输车辆、测量仪器等设备。
2. 施工工艺（1）顶管机选择根据工程地质条件和管道直径，选择合适的顶管机。
本工程采用螺旋钻式顶管机。
（2）顶管施工流程1）现场勘查：对顶管线路进行现场勘查，了解地质条件和地下管线情况。
2）工作井施工：按照设计要求，挖掘工作井，确保井内空间满足顶管机施工要求。
3）导向系统设置：设置导向系统，确保顶管机沿设计线路顶进。
4）顶管施工：启动顶管机，按照设计要求进行顶管施工。
5）接收井施工：在顶管施工过程中，挖掘接收井，确保井内空间满足管道安装要求。
6）管道安装：将管道从接收井中拉出，进行管道安装。
7）检查井及雨水口施工：按照设计要求，施工检查井及雨水口。
8）管道试压及通水：对管道进行试压及通水试验，确保管道质量。
3. 施工质量控制（1）顶管机质量：顶管机应选用具有合格证书的产品，确保顶管机性能稳定。
（2）导向系统质量：导向系统应采用高精度导向设备，确保顶管机沿设计线路顶进。
（3）管道质量：管道材料应符合国家相关标准，确保管道质量。
钢管顶管施工方案
4.钢管顶进：
a.选用合适的顶管设备，如顶管机、顶管钻头等。
b.根据地质条件，确定合理的顶进参数，如顶进力、推进速度等。
c.施工过程中，密切监测顶进方向和标高，确保钢管顶进精度。
d.遇到特殊情况，如地质突变、障碍物等，及时采取措施，确保施工安全。
-采用机械开挖，辅以人工修整，确保坑壁稳定。
4.钢管顶进：
-选择合适的顶管设备，如顶管机、钻头等。
-根据地质条件，调整顶进参数，如顶进力、速度等。
-严密监控顶进过程，及时调整方向和标高。
5.钢管焊接：
-采用符合国家标准的焊接材料和工艺。
-焊接前进行清洁处理，确保焊接质量。
-加强焊接过程控制，避免焊接缺陷。
2.施工过程中，严格执行施工工艺和质量标准，确保工程质量。
3.加强施工过程质量监控，定期对工程质量进行检查，发现问题及时整改。
4.做好施工记录，为工程验收提供依据。
5.对施工人员进行质量意识教育，提高施工人员质量意识。
六、施工进度计划
1.根据工程量及施工条件，制定合理的施工进度计划。
2.严格按照进度计划施工，确保工程按时完成。
6.质量检查：
-施工过程中，定期进行质量检查，确保各项指标符合规范。
-焊接完成后，进行外观检查和无损检测。
7.验收移交：
-工程完成后，组织自验收、初验收和竣工验收。
-按照设计及规范要求，确保工程质量。
五、施工安全及环保措施
1.安全管理：
-设置安全警示标志，加强现场安全巡查。
-严格执行安全操作规程，确保施工人员安全。
5.验收过程中，严格按照设计及规范要求进行，确保工程质量。
顶管施工方案 范文
顶管施工方案范文一、工程概况与目标本工程为[项目名称]顶管施工项目，位于[具体地点]，主要目标是安全、高效地完成顶管施工任务，确保工程质量和工期，同时满足环境保护和文明施工的要求。
二、施工准备与条件现场勘查：对施工现场进行详细勘查，了解地形、地貌、地质条件等。
施工图纸会审：组织相关人员对施工图纸进行审查，确保理解准确，避免施工过程中的误解。
人员培训：对参与施工的人员进行专业培训，确保他们熟悉施工方案和操作流程。
材料准备：根据施工进度计划，提前采购并储存所需的材料。
三、顶管施工工艺顶管施工采用[具体工艺方法]，确保管道顺利顶进。
在施工过程中，需严格控制顶进速度和力度，避免对周围土体造成过大扰动。
施工过程中要做好排水措施，防止地下水对施工造成影响。
四、设备材料选型根据工程需要，选择[具体设备型号]进行顶管施工。
材料选用应符合国家标准，且具有良好的耐久性和稳定性。
五、进度安排与计划制定详细的施工进度计划，明确各阶段的施工任务和时间节点。
定期召开进度会议，检查施工进度，确保按计划进行。
六、安全风险控制建立完善的安全管理体系，明确各级人员的安全职责。
对施工现场进行安全检查，及时发现并消除安全隐患。
定期进行安全培训和演练，提高施工人员的安全意识和应急能力。
七、质量保证措施严格按照施工图纸和施工技术规范进行施工。
对施工过程中出现的质量问题进行及时整改，确保工程质量。
竣工后进行质量验收，确保工程符合设计要求。
八、环保与文明施工施工过程中要做好防尘、降噪措施，减少对周边环境的影响。
合理安排施工时间，避免夜间施工对居民生活造成影响。
保持施工现场整洁有序，做好垃圾分类和回收利用工作。
本施工方案仅为范文，具体施工时需根据实际情况进行调整和优化。
顶管施工方案
顶管施工方案顶管施工是一种应用广泛的地下管道施工方式，其通过使用顶管机来在地下推进顶管，以完成地下管道的铺设。
本文将介绍一种具体的顶管施工方案。
一、工程概况：本工程是位于某城市的给水管道改造工程，总管道长度为1000米，包括水源地到各个供水点的输水管道。
本施工方案主要介绍顶管机的使用，以完成管道铺设作业。
二、施工设备和材料准备：1. 顶管机：选用型号为XXX的顶管机。
具有推进力强、精度高等优点，能够适应各种地质条件。
2. 钢管：选用镀锌钢管，长度为6米。
3. 配套配件：管道接口、法兰、橡胶垫片等。
4. 排水设备：排水泵、排水管道等。
5. 监测设备：地质勘探仪、测量仪器等。
三、施工步骤：1. 前期准备：进行地质勘探，确定地下管道的设计路线和各个节点的位置。
选择合适的起始点和终点作为顶管机的推进起始点和终点。
2. 建立工地：搭建施工场地，设置办公室、休息室、设备存放区等。
3. 推进顶管机：根据设计要求，设置顶管机的起始点和终点。
通过顶管机的推进，将顶管机连接的管道一点点推进到地下。
在推进过程中，利用地质勘探仪等设备对地质情况进行监测，以确保施工的安全。
4. 管道连接：在管道推进到一定的距离后，进行管道的连接作业。
首先对已推进的管道进行清理，用法兰连接各个管道，并使用橡胶垫片密封。
5. 完善管道系统：完成管道连接后，进行管道系统的完善。
根据设计要求，进行排水系统的布置，设置排水管道，并使用排水泵进行排水作业。
6. 管道测试：将施工完成的管道进行测试，以检查管道的密封性和承压性能。
测试合格后，进行保温、防腐等工作。
四、安全措施：1. 建立施工现场的安全警示标识，区分工作区和非工作区。
2. 施工现场必须配备消防设备，并按照要求进行定期检查和保养。
3. 施工人员必须经过相关培训，并持有效的施工证书。
4. 施工现场必须安装警示灯、喇叭等设备，保证信息的及时传递。
5. 施工中发现疑似危险情况时，必须立即停工并上报。
顶管的施工方案(3篇)
第1篇一、工程概况顶管施工是一种在地下管线施工中常用的方法，适用于穿越各种障碍物，如河流、铁路、公路、建筑物等。
本方案针对某地下管线顶管施工项目进行编制，项目位于我国某城市，主要穿越区域为住宅区、商业区及交通要道。
二、工程特点1. 穿越地层复杂：本项目穿越地层包括砂土、粉土、黏土等，地层稳定性较差，对顶管施工提出较高要求。
2. 穿越距离长：本项目顶管穿越距离约800米，对施工组织、施工工艺及设备要求较高。
3. 施工环境复杂：施工区域涉及住宅区、商业区及交通要道，施工期间需确保周边环境不受影响。
4. 工期要求紧：项目工期约6个月，需合理安排施工进度，确保工程按时完成。
三、施工方案1. 施工准备（1）组织施工队伍：成立顶管施工项目部，负责施工组织、协调、监督等工作。
（2）人员培训：对施工人员进行技术培训，确保施工人员掌握顶管施工技术及安全操作规程。
（3）材料设备准备：准备顶管设备、管道、施工材料等，确保施工过程中所需物资充足。
（4）现场勘查：对施工区域进行勘查，了解地下管线、地下设施等情况，为施工提供依据。
2. 施工工艺（1）顶管施工工艺流程：施工准备→测量放线→工作井开挖→导向墙施工→管道预制→顶管施工→验收。
（2）顶管施工方法：1）导向墙施工：根据设计要求，采用钢筋混凝土结构，确保导向墙的稳定性。
2）管道预制：在地面预制管道，确保管道质量合格。
3）顶管施工：1）顶管设备安装：将顶管设备安装在导向墙上，确保设备稳定运行。
2）顶进作业：采用液压顶进机进行顶进作业，确保管道平稳推进。
3）纠偏控制：在顶进过程中，实时监测管道偏移情况，及时调整纠偏措施。
4）顶管结束：管道顶进至设计位置，进行顶管结束作业。
3. 施工措施（1）加强施工组织管理：建立健全施工组织体系，确保施工进度、质量和安全。
（2）优化施工方案：针对地层复杂、穿越距离长等特点，优化施工方案，提高施工效率。
（3）加强设备管理：确保顶管设备正常运行，降低设备故障率。
顶管施工施工方案完整版docx
引言概述:顶管施工是一种常用的地下管道施工方法，它以无需开挖地面的方式进行，能够减少对周围环境的影响，提高施工效率。
本文旨在提供一份完整版的顶管施工方案，详细介绍了该方案的具体内容和步骤。
正文内容:一、前期准备工作1.项目概述对项目进行整体介绍，包括项目的地理位置、规模、施工周期等信息。
2.工程调研针对工程实施的具体情况进行调研，包括地质勘察、地下管线走向、地下水位等信息的获取。
3.施工资源准备确定所需的施工设备、材料和人员，并保证其到位和储备。
二、顶管施工方案设计1.技术方案选定根据前期调研和项目要求，选定适用于该项目的顶管施工技术方案。
2.施工布置图设计根据技术方案，绘制详细的施工布置图，包括顶管起始点、终点、施工孔洞位置等信息。
3.材料和设备清单编制根据施工布置图，编制所需材料和设备清单，确保施工过程中的物资供给和设备调配。
4.安全风险评估对施工过程中可能出现的安全风险进行评估，并制定相应的应急预案。
三、施工步骤和措施1.施工准备设立施工现场，确定施工边界和安全警示标志，并组织施工人员进行安全培训。
2.施工设备安装安装顶管推进机、注浆设备等施工所需的设备，并进行相关调试和检验。
3.施工孔洞开挖根据施工布置图，使用钻孔机或开挖机具进行孔洞开挖，确保开挖的准确度和稳定性。
4.顶管安装将预制好的顶管逐段推进至孔洞中，并确保顶管的位置和方向符合设计要求。
5.注浆加固在顶管推进的同时，通过注浆设备对周围土层进行加固，提高顶管的稳定性和承载能力。
四、质量控制措施1.材料质量控制对所使用的材料进行质量把关，包括检查现场材料供应商的资质和产品的合格证明。
2.设备操作规范制定严格的设备操作规范，确保设备在施工过程中的正常运行和安全使用。
3.施工过程监控设置现场监控设备，对施工过程进行实时监测，包括顶管推进速度、注浆压力等参数的控制。
4.施工质量检查对施工过程中关键节点进行质量检查，并记录检查结果和处理措施。
顶管工程施工方案
顶管工程施工方案一、施工前准备工作1. 项目概况顶管工程是一种地下水平贯通的隧道施工方法，通常用于解决城市地下管道和设施的维修、更换等工作。
本项目位于某市区道路下方，总长约500米，宽度为3米，深度为2米。
主要施工内容包括道路断面恢复、管线疏通、顶管施工等。
2. 施工组织施工组织将按照项目计划进行，主要包括市政工程部门、施工单位、监理单位等相关部门。
项目负责人将负责整个施工过程的协调和管理工作。
3. 施工人员施工人员将包括机械操作人员、电工、焊工、劳务工以及监理人员等，人员配备将按照工程需要进行调配。
4. 施工设备施工设备将包括挖掘机、钻机、起重机、管道安装设备等，设备将按照工程需要进行采购和调配。
二、施工过程1. 施工准备在进入施工现场前，施工人员将对施工现场进行认真检查和清理，确保施工安全。
随后将对施工设备进行检查和保养，确保设备正常运行。
2. 地下管道勘察施工人员将对地下管道进行勘察，确定地下管道的布局和位置，为后续施工提供数据支持。
3. 施工方案设计根据地下管道勘察结果，施工人员将设计出详细的施工方案，确定顶管的施工路线、施工深度和施工方法。
4. 顶管施工在施工过程中，施工人员将采用顶管机进行管道贯通工作。
施工队将严格按照施工方案进行操作，确保施工安全和施工质量。
5. 安全防护在施工过程中，施工人员将始终注重安全防护工作，确保施工人员和设备的安全。
同时，施工现场将设置警示标志，禁止外人进入。
6. 施工质量检查在施工完成后，将对施工质量进行详细检查，确保顶管工程施工达到设计要求。
7. 施工总结在顶管工程施工完成后，将进行施工总结和验收工作，对施工过程进行总结，为下一步工作提供经验和借鉴。
三、施工安全1. 安全教育施工单位将对每位施工人员进行安全教育，确保施工人员了解施工安全规定和操作规程。
2. 安全设施在施工现场将设置相关安全设施，如防护栏、警示标志等，确保施工安全。
3. 审查安全施工单位将定期对施工现场进行安全审查，及时发现并排除安全隐患。
顶管施工施工方案顶管施工方案范文
顶管施工方案1. 项目背景针对城市快速发展，建筑物和道路的增多导致地下管线密集，传统的掘进方式容易对周围环境造成损害，也不能满足长距离掘进管道的需求。
因此，顶管施工技术应运而生，成为现代城市化建设中必不可少的技术手段。
2. 技术概述顶管施工技术是一种先进的非开挖掘进管道工程技术，可以在不影响地面交通和房屋建筑的情况下，在地下完成对市政管线的掘进施工。
顶管施工技术具有工期短、工程量大、环保无影响、施工精度高等优点，被广泛应用于各种市政工程、基础设施建设项目中。
3. 施工方案3.1 前期准备工作3.1.1 工程勘测在确定掘进的地段后，需要进行现场工程勘测，测量地段长度、宽度、高度等参数，并制定详细的施工计划和方案。
3.1.2 立管在顶管施工前，需要先井筒临时树立立管，保证施工期间井筒不会坍塌。
立管材料为钢管，可根据实际情况确定立管长度、数量等参数。
3.2 顶管设备3.2.1 推进机推进机是顶管施工的核心设备，主要用于在井筒内推动管道进行掘进。
推进机按照功率大小可分为小机、中机、大机，具体选型需考虑地质条件、管道长度等因素。
3.2.2 管道管道材料通常为钢管、聚乙烯管等。
管道直径可根据施工需求和工程勘测数据进行选择。
3.2.3 顶板支撑装置顶板支撑装置用于保障井筒内层板的稳定，避免井筒坍塌。
顶板支撑装置材料为钢管和木材，可根据井筒直径和深度等因素进行选择。
3.3 施工步骤3.3.1 竖井建设在选定掘进地段后，进行井筒的建设工作，其中包括对井筒的临时树立立管、塑料装料、浇筑混凝土等工作。
3.3.2 管道组装按照建设方案提前预制管道，将管道运至施工现场，并在井筒内组装好。
3.3.3 顶巷掘进在完成管道组装后，将推进机等设备运入井筒内，进行顶巷掘进工作。
施工过程中，需要连续进行推进、排土、组装管道等多个工作步骤。
施工人员还需要对现场环境进行监测，确保顶巷施工过程中没有影响到周边环境和土地。
3.3.4 管道埋设在完成掘进工作后，进行管道的埋设工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6-1 顶管施工概况穿运地涵顶管段的轴线采用直线布置，为过水能力为30m 3/s 、内径尺寸为、外径为、长的钢筋混凝土顶管。
顶管采用“F ”型接头式钢筋混凝土管，顶管共分3孔。
管间净距，管顶覆土厚~ m ，顶管顶高程，底高程。
在顶管范围内分布的土层有③2、④1、④2、⑤1、⑤2层。
其中③2、④2层土呈流塑状，高压缩性，土质差，京杭运河以北该二层土厚度相对较厚，顶管基础座落在④2层上，京杭运河以南顶管基础座落在⑤1、⑤2层上，土质较好。
顶管施工平、剖面图见附图6-01。
6-2 顶管施工工艺⑴ 顶管施工流程 见下图：6-02。
6-3 顶力计算Φ3500mm 顶管全长553m ，采用土压平衡式顶管掘进机，穿越的土层主要为层④1粉土、层④2淤泥质粉质粘土和层⑤1粉质粘土。
对顶管机头和管节的顶进阻力进行估算。
⑴ 顶管机正面最大阻力： Pt =r(H+2/3D)tg 2(45o +Φ/2)=+2×3) tg 2(45o + o /2) =394kN/m 2 N =1/4πD 2Pt =1/4π××342 =5463kN⑵ 采取注浆减摩措施时，553m 管道摩阻力：F 摩 =K πD 1L =5π××553 =39338kN ⑶ 总顶进阻力： 中继间 的布置”），顶进实际最大顶力就是100m管道摩阻力：F实= KπD1 L1=5π××100=6535kN式中：N —顶管机正面阻力（kN）；Pt —被动土压力（kN）；r —土容重（kN/m3）；H —最大复土深度（m）；Φ—内摩擦角（o）；D —顶管机外径（m）；D1 —砼管道外径（m）；K —砼管道单位面积摩阻力（kN/m2），根据《地基基础设计规范》（DGj08-11-1999），取5 kN/m2；L —砼管道长度（m）。
6-4 中继间的布置⑴中继间的布置根据以上顶力的计算并结合以往类似工程的施工经验，为了减少顶进阻力，提高顶进质量，减少地表变形，施工中必须采用中间接力顶进。
当总推力达到中继间总推力40%~60%时，设置第一只中继间，以后每当达到中继间总推力的70%~80%时，设置一只中继间。
中继间的总推力为9000kN，使用中继间推进砼管道的长度：L1=9000×75%/（5π×）=103米第一只中继间设于顶管机尾部处。
以后每隔100米设置一只中继间，设置5只，余下的53米由主顶承担。
每条顶管初步设置6只中继间，当主顶油缸达到中继间总推力的90%时，就必须启用中继间。
在施工中根据实际情况对中继间的布置可以作必要的调整。
⑵顶进实际最大顶力：根据中继间的布置，顶进实际最大顶力就是100m管道摩阻力：F实= KπD1 L1=5π××100=6535kN6-5 后背（座）设计顶管的后座由钢后靠、后座墙和工作井后方的土体三者组成。
在顶进过程中，各个油缸推力的反力均匀地作用在顶管的后座上。
对顶管后座的承受力进行估算。
顶管后座的承受力R为：R=αB(rH2Kp/2+2cH Kp)=×【×122×tg2(45o+o/2) +2×40×12×tg (45o+ /2)】 =16775kN式中：R—顶管后座承受力（kN）；α—系数（取）；B —后座墙的宽度（m）；H —后座墙的高度（m）；Kp—被动土压系数，tg2(45o+Φ/2)；c —土的内聚力（kPa）。
为确保安全，顶管后座的实际承受力应为：R/=11184kN≤6535kN（实际最大顶力）由以上可见，顶管工作井的后座满足顶管顶力要求。
根据设计要求顶进工作井后座土体进行了3排Φ850搅拌桩进行土体加固，具体见附图6-03：顶管后靠布置示意图。
6-6 顶管机头选型及设备的规格、数量⑴顶管机头选型根据工程地质资料和业主要求。
结合多年的顶管施工经验，决定选用多刀盘土压平衡顶管机进行施工。
多刀盘土压平衡顶管机结构简单，设备投入少，经济合理，操作简便，技术先进，安全可靠，适用于淤泥质粘土、粘土、粉砂土、砂性土，尤其适用于在建筑群下、公路、河流等特殊地段的顶管施工。
⑵顶管机械设备①多刀盘土压平衡顶管机A. 根据土压平衡的基本原理，利用顶管机的刀盘切削搅拌正面土体，使机头土压仓内的土体压力平衡开挖面的水土压力，稳定土体。
以顶管机的顶速(即切削量)为常量，螺旋输送机转速(即排土量)为变量进行控制，使土压仓内的土体压力与开挖面的水土压力保持平衡，保证开挖面的土体稳定，控制地表的隆起和沉降。
B. 本机采用二段一铰承插式结构，在铰接处设置二道具有径向调节功能的密封装置，并设有注浆孔，便于在施工时同步注浆。
刀盘为电驱动，变频调速，控制刀盘转速，并在土压仓面板设置3只土压传感器，显示正面土体的土压力值。
纠偏系统采用8只双作用油缸，编成4组，与座标轴线呈45o布置，纠偏夹角α=±2o。
C. 在顶管机二段壳体之间均设有止转装置，可防止壳体在顶进中发生相对转动。
密封土仓上方设置注浆孔，可注入水或泥浆，改善土质，便于排土。
D. 螺旋输送机采用轴向端部出土，增加排土高度，为大容量土箱运输创造条件。
采用电驱动形式，变频调速，根据正面土体土压值大小，控制螺旋输送机排土速度，保持土压平衡。
②主顶装置主顶装置由底架、油缸组、顶进环、钢后靠及液压动力站等组成，是顶管施工的重要组成部分。
A、底架主要承载顶管机、中继间、管节之用，底架为拼装式钢结构件，设置8只螺旋千斤顶，每只起重量320KN，可以调整底架高度达到施工要求；底架前端和两侧设置10只水平支撑，能将底架与井壁撑实，防止底架移位。
底架上部设置内外两付轨道，左右对称分布，内轨道作顶管机、中继间、管节的承载之用，外轨道则为顶进环行走之用。
B、油缸组根据要求，顶管机装备顶力为12000KN，选用双作用双冲程等推力油缸6只，每只油缸最大推力为2000KN，施工时主顶最大顶力不超过9000KN，避免因顶力过大使砼管节碎裂，并确保工作井安全。
油缸行程S=3500mm，油缸分两组，并用可分式结构的支座固定，左右对称分布，并用连接梁连成一体。
C、顶进环由顶环和顶座组成，顶环用螺栓固定在顶座上，顶座底部设置4只滚轮，放于外侧轨道上可往复运行。
顶进时顶环伸入管节尾部，起对中及导向作用，并传递油缸的顶力，使管节受力均布。
D、钢后靠主要承受油缸顶进时的反力，并将其均匀地传递到工作井钢筋砼井壁上，避免井壁因受力不匀而碎裂。
钢后靠的受力区域设有加强板，应尽可能与主顶进油缸对准。
钢后靠安装时应与顶进轴线保持垂直，与井壁留有约10cm空隙，并用素砼充填捣实。
E、主顶装置液压系统液压泵站选用25SCY14-1B 和10SCY14-1B手动变量轴向柱塞油泵各一台组合而成，分别配备Y160L-6和Y132M-6型电机。
通过变频调速可自动改变油泵的流量，根据顶进时工况要求及时控制主顶油缸的顶速。
F、主顶装置技术参数油缸尺寸：D×d×L=?325×?280×2655mm油缸数量：6只油缸行程：S=3500mm装备顶力：F max=12000kN(P max=额定顶力：F额≤9000KN(P 额≤25Mpa)顶进速度：V=0~80mm/min(3)中继间装置A、中继间装置的结构特征中继间采用二段一铰可伸缩的套筒承插式结构，偏转角α=±2o，长度约2000mm，外形几何尺寸与管节相同。
在铰接处设置二道可径向调节密封间隙的密封装置，确保顶进时不漏浆，并在承插处设置可以压注1号锂基润滑脂的油嘴，以减少顶进时密封圈的磨损。
在铰接处设置4只注浆孔，顶进时可以进行同步注浆，减小顶进阻力。
在正常顶进时，只用第一道密封装置，第二道作为储备。
当第一道密封圈磨损时，发现有漏浆点，即可用径向调节装置，调整密封间隙，使漏浆现象得以及时制止。
当第一道密封圈失效时，即可启用第二道密封装置，从而保证顶进的连续性。
由于顶进距离长，密封圈磨损相当厉害，为防止万一，第一道密封装置设计成可拆卸的，便于更换密封圈，从而达到万无一失。
B、中继间装置主要技术参数油缸尺寸：D×d×L=?168×?140×650mm油缸数量：20只油缸行程：S=300mm装备顶力：F max=10000kN( P max=额定顶力：F额≤9000kN (P额≤27Mpa)⑵顶管机头数量根据本标段工程施工总进度计划安排，顶管机头采用1只投入本工程即可满足业主工期要求，这样设备投入费用也较经济，可以相应减少工程的投资费用。
6-7 顶管施工测量及测量纠偏方法⑴顶管施工测量①顶管轴线的布设按甲方所提供的城市坐标点连接出洞井和进洞井之间的进、出洞门的两点坐标及高程，以坐标值的计算建立相应坐标系，为顶进轴线高程之差决定顶管顶进坡度。
②建立施工顶进轴线的观测台按独立坐标系放样后靠观测台(后台)，使它精确地移动至顶管轴线上，用它正确指挥顶管的正确施工。
以后按施工的情况，决定定期复测后台的平面和高程位置。
③按三等水准连测两井之间的进出洞的情况，计算顶进设计坡度。
④顶进施工测量在后台架设J2型经伟仪一台，后视出洞口红三角(即顶进轴线)测顶管机的前标及后标的水平角和竖直角测一全测回，采用fx4500p计算编排程序计算顶管的头(切口)尾的平面和高程偏差离值，来正确指挥顶管的施工。
⑤注意问题顶管施工初次放样及顶进极为重要。
另外由于顶管后靠顶进中要造成变化，后台的布置应保持始终不动，来确保顶管施工的测量的正确性。
⑵测量纠偏控制①为了使顶进轴线和设计轴线相吻合，在顶进过程中，要经常对顶进轴线进行测量。
在正常情况下，每顶进一节管节测量一次，在出洞、纠偏、进洞时，适量增加测量次数。
施工时还要经常对测量控制点进行复测，以保证测量的精度。
②在施工过程中，要根据测量报表绘制顶进轴线的单值控制图，直接反映顶进轴线的偏差情况，使操作人员及时了解纠偏的方向，保证顶管机处于良好的工作状态。
③在实际顶进中，顶进轴线和设计轴线经常发生偏差，因此要采取纠偏措施，减小顶进轴线和设计轴线间的偏差值，使之尽量趋于一致。
顶进轴线发生偏差时，通过调节纠偏千斤顶的伸缩量，使偏差值逐渐减小并回至设计轴线位置。
在施工过程中，应贯彻“勤测、勤纠、缓纠”的原则，不能剧烈纠偏，以免对管节和顶进施工造成不利影响。
④本工程测量所用的仪器有全站仪、激光经纬仪和高精度的水准仪。
顶管机内设有坡度板和光靶，坡度板用于读取顶管机的坡度和转角，光靶用于激光经纬仪进行轴线的跟踪测量。
6-8 顶管顶进施工6-8-1 顶进设备安装(1) 把地面上的测量控制网络引放至工作井内，并建立相应的地面控制点，便于顶进施工时进行复测。
