第三节 叶片泵

第三节  叶片泵

调节流量调节螺钉, 可以改变定子的最大 偏心距emax,即改变泵 的最大流量,使曲线 AB上下平移;
改变弹簧刚度K,可以改变BC的斜率: K , C点向外移动
K , C点向内移动
因泵的最高压力限定为pC,故命名为限压式变量泵。
3、限压式变量叶片泵的典型结构 1)吸、压油区叶片根部的压力油是自动切换的; 2)叶片向后倾斜; 3)采用滑块+滚针,提高了定子移动的灵敏度; 4)采用浮动配流盘,减小了泄漏。 4、限压式变量叶片泵的应用 1)广泛应用于金属切削机床或压力机等快速轻载、 慢速重载变化频繁的系统中; 2)与高压大流量泵相比,减小了功耗和发热;与双 联叶片泵相比,简化了油路,节省了元件。
2)双作用叶片泵的流量为:
zS ( R r ) q 2 B[ ( R r ) ] n v cos
2 2
考虑流量的脉动(叶片厚度及叶片底部槽通 油影响),双作用叶片泵的叶片数为4的整数倍 时流量脉动率最小 ,一般为12或16片。
3.双作用叶片泵的结构特点 1)转子旋转一周, 吸压油各两次 吸压油腔两两对称,径向力平衡 双作用 卸荷式
4)配流盘 ①吸压油窗口:定子曲线圆 弧段圆心角β≥叶片间夹角 α(= 2π/z,封油角 )。 ②减振槽:在吸压油腔转换 时,减少两叶片间的密闭容 积因压力突变而引起的压力 冲击,在配流盘的配流窗口 前端开有三角形减振槽。 ③环槽。
二、单作用叶片泵
(一)工作原理 1、单作用叶片泵的组成及工作原理
F pA
当F<Ft时,定子处于右极限位置,e=emax,泵输出 最大流量; 若泵的工作压力p随负载增大,导致F>Ft,定子将 向偏心减小的方向移动,泵的输出流量q减小。即:
p e q

叶片泵有哪些优缺点

叶片泵有哪些优缺点

叶片泵有哪些优缺点?油液的温度和粘度一般不宜超过55℃,粘度要求在17~37mm2/s之间。

粘度太大则吸油困难;粘度太小则漏泄严重。

液压机双作用叶片泵的优缺点发布者:admin 发布时间:2011-9-23 8:36:58液压机双作用叶片泵的优缺点双作用叶片泵的优点有以下几方面:①流量均匀,运转平稳,噪声小。

②转子所受径向液压力彼此平衡.轴承使用寿命长,耐久性好。

③容积效率较高,可达95%以上。

④工作压力较高。

目前双作用叶片泵的工作压力为6. 86~10.3 MPa,有时可达20.6 MPa。

⑤结构紧凑,外形尺寸小且排量大。

双作用叶片泵的缺点有以下几方面:①叶片易咬死,工作可靠性差,对油液污染敏感,故要求工作环境清洁,油液要求严格过滤。

②结构较齿轮泵复杂,零件制造精度要求较高。

③要求吸油的可靠转速在8. 3—25 r/s范围内。

如果转速低于8.3 rls,因离心力不够,叶片不能紧贴在定子内表面,不能形成密封良好的封闭容积,从而吸不上油。

如果转速太高,由于吸油速度太快,会产生气穴现象,也吸不上油,或吸油不连续。

叶片泵的优缺点及其应用主要优点:(1)输出流量比齿轮泵均匀,运转平稳,噪声小。

(2)工作压力较高,容积效率也较高。

(3)单作用式叶片泵(Tokimec东京计器叶片泵)易于实现流量调节,双作用式叶片泵则因转子所受径向液压力平衡,使用寿命长。

(4)结构紧凑,轮廓尺寸小而流量较大。

主要缺点:(1)自吸性能较齿轮泵差,对吸油条件要求较严,其转速范围必须在500~ 1500 r/min范围内。

(2)对油液污染较敏感,叶片容易被油液中杂质咬死,工作可靠性较差。

(3)结构较复杂,零件制造精度要求较高,价格较高。

叶片泵一般用在中压(6.3 M Pa)液压系统中,主要用于机床控制,特别是双作用式叶片泵(东京计器SQP叶片泵)因流量脉动很小,因此在精密机床中得到广泛使用。

叶片泵运行注意事项发布时间:2012-09-03 09:58:30浏览次数:127作为泵产品,叶片泵更多地指滑片泵,例如:东京计器SQP叶片泵,油研PV2R 叶片泵,丹尼逊T6叶片泵,叶片泵的管理要点除需防干转和过载、防吸入空气和吸入真空度过大外,还应注意:1、泵转向改变,则其吸排方向也改变,叶片泵都有规定的转向,不允许调反。

【免费下载】高压双联定量叶片泵PV2R12 PV2R34型号说明

【免费下载】高压双联定量叶片泵PV2R12 PV2R34型号说明

大流量泵
-R
旋转方向
R:顺时针方向 (标准)
A
小流量泵 输出口 位置
见规格表
转数范围 r/min
A
大流量泵 输出口 位置
A:上方 (标准) B:下方 R:右方 L:左方
重量 kg
A
吸入口 位置
A:上方 (标准) B:下方 R:右方 L:左方
cm³/rev 26,33,41, PV2R12 47,53,59, 65,75 52,60,66,76 PV2R13 85,94,108,116 125,136,153
26,33,41, 47,53,59, 65,75
52,60,66,76 85,94,108,116 125,136,153
输出口位置
(从轴伸端看) E:左上方 45°(标准) F:右上方 45° G:右下方 45° H:左下方 45°
A:上方(标准) B:下方 R:右方 L:左方 E:左上方 45°(标准) F:右上方 45° G:右下方 45°
小流量泵
-76 大流量泵 公称排量 cm³/rev
参照规格表

-L
安装型式
F:法兰式 L:脚座式
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电,力根通保据过护生管高产线中工敷资艺设料高技试中术卷资,配料不置试仅技卷可术要以是求解指,决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资,配料而置试且时卷可,调保需控障要试各在验类最;管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下,安与要全过加,度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高;试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中,核资或对料者定试对值卷某,弯些审扁异核度常与固高校定中对盒资图位料纸置试,.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置,弯高尤曲中其半资要径料避标试免高卷错等调误,试高要方中求案资技,料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高,术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术,管以术来架及避等系免多统不项启必方动要式方高,案中为;资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资,管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装,工置合作调理并试利且技用进术管行,线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确:指灵在导活分。。线对对盒于于处调差,试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷,术调应问试采题技用,术金作是属为指隔调发板试电进人机行员一隔,变开需压处要器理在组;事在同前发一掌生线握内槽图部内纸故,资障强料时电、,回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资,料料线试试缆卷卷敷试切设验除完报从毕告而,与采要相用进关高行技中检术资查资料和料试检,卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。

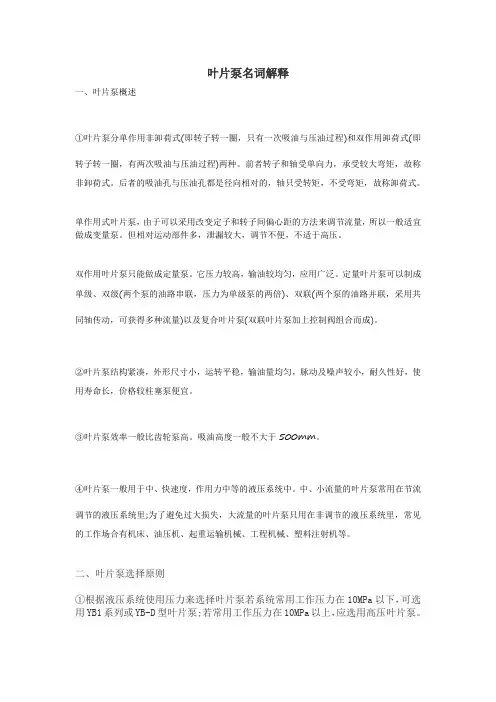

叶片泵名词解释

叶片泵名词解释

叶片泵名词解释一、叶片泵概述①叶片泵分单作用非卸荷式(即转子转一圈,只有一次吸油与压油过程)和双作用卸荷式(即转子转一圈,有两次吸油与压油过程)两种。

前者转子和轴受单向力,承受较大弯矩,故称非卸荷式。

后者的吸油孔与压油孔都是径向相对的,轴只受转矩,不受弯矩,故称卸荷式。

单作用式叶片泵,由于可以采用改变定子和转子间偏心距的方法来调节流量,所以一般适宜做成变量泵。

但相对运动部件多,泄漏较大,调节不便,不适于高压。

双作用叶片泵只能做成定量泵。

它压力较高,输油较均匀,应用广泛。

定量叶片泵可以制成单级、双级(两个泵的油路串联,压力为单级泵的两倍)、双联(两个泵的油路并联,采用共同轴传动,可获得多种流量)以及复合叶片泵(双联叶片泵加上控制阀组合而成)。

②叶片泵结构紧凑,外形尺寸小,运转平稳,输油量均匀,脉动及噪声较小,耐久性好,使用寿命长,价格较柱塞泵便宜。

③叶片泵效率一般比齿轮泵高。

吸油高度一般不大于500mm。

④叶片泵一般用于中、快速度,作用力中等的液压系统中。

中、小流量的叶片泵常用在节流调节的液压系统里;为了避免过大损失,大流量的叶片泵只用在非调节的液压系统里,常见的工作场合有机床、油压机、起重运输机械、工程机械、塑料注射机等。

二、叶片泵选择原则①根据液压系统使用压力来选择叶片泵若系统常用工作压力在10MPa以下,可选用YB1系列或YB-D型叶片泵;若常用工作压力在10MPa以上,应选用高压叶片泵。

②根据系统对噪声的要求选泵一般来说,叶片泵的噪声较低,且双作用叶片泵的噪声又比单作用泵(即变量叶片泵)的噪声低。

若主机要求泵噪声低,则应选低噪声的叶片泵。

③从工作可靠性和寿命来考虑双作用叶片泵的寿命较长,如YB1系列叶片泵的寿命在1万h以上,而单作用叶片泵、柱塞泵和齿轮泵的寿命就较短。

④考虑污染因素叶片泵抗污染能力较差,不如齿轮泵。

若系统过滤条件较好,油箱又是密封的,则可以选用叶片泵。

否则应选用齿轮泵或其他抗污染能力强的泵。

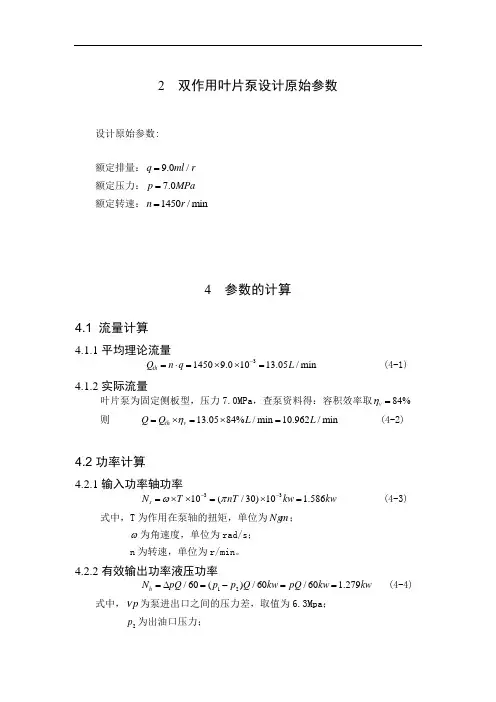

定量叶片泵(双作用叶片泵)设计

定量叶片泵(双作用叶片泵)设计

2 双作用叶片泵设计原始参数设计原始参数:额定排量:9.0/q ml r = 额定压力:7.0p MPa = 额定转速:1450/min n r =4 参数的计算4.1 流量计算4.1.1平均理论流量314509.01013.05/min th Q n q L -=⋅=⨯⨯= (4-1)4.1.2实际流量叶片泵为固定侧板型,压力7.0MPa ,查泵资料得:容积效率取84%v η= 则 13.0584%/min 10.962/min th v Q Q L L η=⨯=⨯= (4-2)4.2功率计算4.2.1输入功率轴功率3310(/30)10 1.586s N T nT kw kw ωπ--=⨯⨯=⨯= (4-3)式中,T 为作用在泵轴的扭矩,单位为N m ;ω为角速度,单位为rad/s ;n 为转速,单位为r/min 。

4.2.2有效输出功率液压功率12/60()/60/60 1.279h N pQ p p Q kw pQ kw kw =∆=-== (4-4)式中,p 为泵进出口之间的压力差,取值为6.3Mpa ;2p 为出油口压力;1p 为进口压力,单位均为Mpa ; Q 为泵输出的流量,单位为l/min 。

4.2.3理论功率3(/60)10 1.523th N pnq kw -=∆⨯= (4-5)4.3 扭矩计算4.3.1理论扭矩在没有摩擦损失和泄漏损失的理想情况下,轴功率与液压功率相等,所计算出的功率值为泵的理论功率。

这时作用在泵轴上的扭矩是理论扭矩th T ,泵输出的流量是理论流量th Q ,因此理论功率可表示()()th s th h th N N N == (4-6)其中33()10(/30)10()s th th th N T nT kw ωπ--=⨯=⨯3()/60(/60)10()h th th N pQ pnq kw -=∆=∆⨯式中,()s th N 为理论轴功率;()h th N 为理论液压功率; q 为泵的排量,单位为ml/r 。

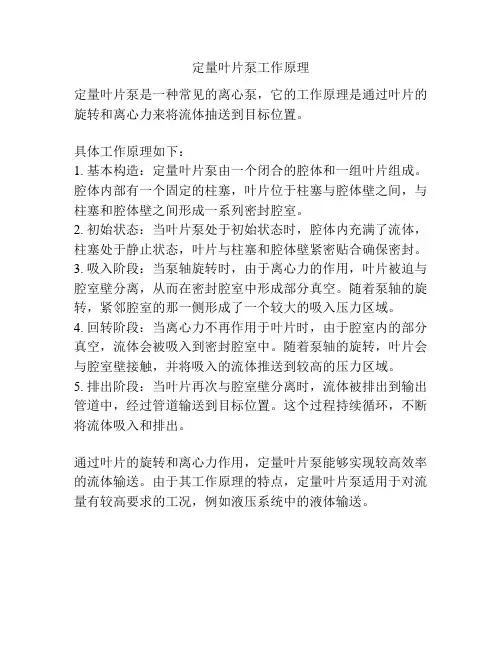

定量叶片泵工作原理
