电线电缆基础知识介绍讲解
电线电缆基础知识讲解
电线电缆基础知识讲解电线电缆是电力传输和信息传输的重要组成部分，广泛应用于家庭、工业和公共领域。
了解电线电缆的基础知识对于正确选择和使用电线电缆至关重要。
本文将介绍电线电缆的分类、结构、常见用途以及注意事项。
一、电线电缆的分类根据用途和电性能，电线电缆可以分为多种类型。
以下是常见的几种电线电缆的分类：1. 低压电线电缆：用于低压电力传输，如家庭电线、插座线等。
2. 高压电线电缆：主要用于输送高压电力，如变电站、电网输电线路等。
3. 通信电线电缆：用于传输信号和数据，如电话线、网络线等。
4. 控制电线电缆：用于电气控制系统，如工业自动化控制电缆等。
5. 特种电线电缆：具有特殊的阻燃、耐高温或防爆性能，如防火电缆、耐高温电缆等。
二、电线电缆的结构电线电缆一般由导体、绝缘层、护套和填充物等组成。
以下是电线电缆常见的结构：1. 导体：通常采用铜或铝制成，用于传输电流。
2. 绝缘层：用于隔离导体和外部接触，常见的绝缘材料有聚乙烯、聚氯乙烯等。
3. 护套：用于保护电缆免受机械损伤和外界环境的影响，常见的护套材料有聚氯乙烯、聚乙烯等。
4. 填充物：用于填充电缆内部空隙，增加电缆的柔软性和保护性能。
三、电线电缆的常见用途电线电缆在各个领域都有广泛的应用。
以下是电线电缆的常见用途：1. 家庭用电：用于供电、灯具连接等。
2. 工业用电：用于工业生产设备、仪器仪表等。
3. 建筑工程：用于建筑物内部电力分配和照明。
4. 通信网络：用于电话、宽带和网络传输等。
5. 交通运输：用于车辆的点火、音响等。
四、电线电缆的注意事项选择和使用电线电缆时，需要注意以下几点：1. 规格与标准：根据实际需求选择合适的电线电缆规格，并确保符合国家标准。
2. 安装环境：根据使用环境选择电线电缆的额定电压、耐火性能和耐老化性能等。
3. 电缆损耗：电线电缆会存在一定的线路损耗，需根据用途合理计算和补偿。
4. 定期检测：定期检查电线电缆的绝缘性能和外观，及时更换老化或损坏的电缆。
电线电缆基本知识

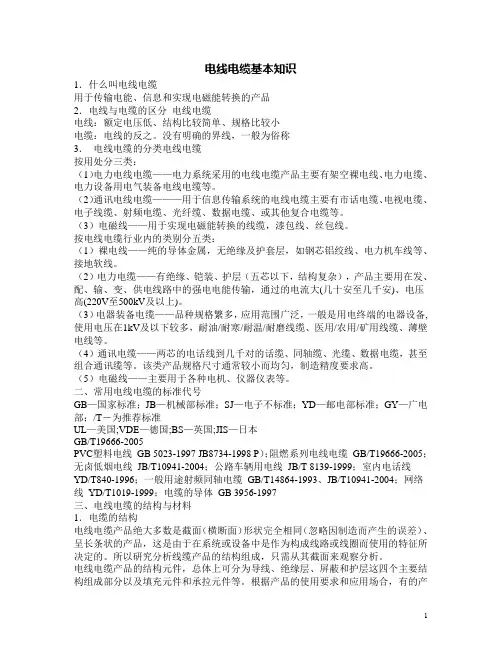

电线电缆基本知识1．什么叫电线电缆用于传输电能、信息和实现电磁能转换的产品2．电线与电缆的区分电线电缆电线：额定电压低、结构比较简单、规格比较小电缆：电线的反之。
没有明确的界线，一般为俗称3．电线电缆的分类电线电缆按用处分三类：（1）电力电线电缆——电力系统采用的电线电缆产品主要有架空裸电线、电力电缆、电力设备用电气装备电线电缆等。
（2）通讯电线电缆———用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、或其他复合电缆等。
（3）电磁线——用于实现电磁能转换的线缆，漆包线、丝包线。
按电线电缆行业内的类别分五类：（1）裸电线——纯的导体金属，无绝缘及护套层，如钢芯铝绞线、电力机车线等、接地软线。
（2）电力电缆——有绝缘、铠装、护层（五芯以下，结构复杂），产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
（3）电器装备电缆——品种规格繁多，应用范围广泛，一般是用电终端的电器设备,使用电压在1kV及以下较多，耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
（4）通讯电缆——两芯的电话线到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品规格尺寸通常较小而均匀，制造精度要求高。
（5）电磁线——主要用于各种电机、仪器仪表等。
二、常用电线电缆的标准代号GB—国家标准；JB—机械部标准；SJ—电子不标准；YD—邮电部标准；GY—广电部；/T－为推荐标准UL—美国;VDE—德国;BS—英国;JIS—日本GB/T19666-2005PVC塑料电线GB 5023-1997 JB8734-1998 P）；阻燃系列电线电缆GB/T19666-2005；无卤低烟电线JB/T10941-2004；公路车辆用电线JB/T 8139-1999；室内电话线YD/T840-1996；一般用途射频同轴电缆GB/T14864-1993、JB/T10941-2004；网络线YD/T1019-1999；电缆的导体GB 3956-1997三、电线电缆的结构与材料1．电缆的结构电线电缆产品绝大多数是截面（横断面）形状完全相同（忽略因制造而产生的误差）、呈长条状的产品，这是由于在系统或设备中是作为构成线路或线圈而使用的特征所决定的。
电线电缆基础知识介绍
电线电缆基础知识介绍1. 电线和电缆的定义电线是用来传递电流的导体，通常由一个或多个导体组成，并通过绝缘材料来保护。
它常用于低压和低频的应用，如家庭和办公室的电力系统。
电缆是由一个或多个电线组成的，外部被保护绝缘材料和外护套所包围。
电缆通常用于输送电力或信号，适用于各种应用，包括建筑、通信、工业和能源领域。
2. 电线和电缆的分类2.1 电线的分类2.1.1 按导体材料分类•铜导线：由纯铜或铜合金制成，具有良好的导电性能和耐腐蚀性能。
•铝导线：由纯铝或铝合金制成，比铜导线轻便，适用于长距离输电线路。
•铜包铝导线：由铜包覆在铝导线上，兼具铜导线的导电性和铝导线的轻便性。
•铝包铜导线：与铜包铝导线相反，铜导线包覆在铝导线上。
2.1.1 按绝缘材料分类•PVC绝缘电线：使用聚氯乙烯（PVC）作为绝缘材料，适用于一般的低压电力输送和家庭电器。
•聚乙烯绝缘电线：使用聚乙烯（PE）作为绝缘材料，适用于高频率信号传输和电力传输。
•交联聚乙烯绝缘电线：使用交联聚乙烯（XLPE）作为绝缘材料，具有较高的耐热性和耐化学性，适用于高温和恶劣环境下的电力传输。
2.2 电缆的分类2.2.1 按用途分类•电力电缆：用于输送电力，包括低压电缆、中压电缆和高压电缆。
•通信电缆：用于传输信号或数据，包括电信电缆、网络电缆和光纤电缆。
•控制电缆：用于控制电流和信号，适用于工业自动化和控制系统。
•仪表电缆：用于测量仪表和传感器的信号传输。
2.2.2 按结构分类•单芯电缆：由一个导体和绝缘材料组成，适用于对电磁干扰和环境影响较小的场景。
•多芯电缆：由多个导体和绝缘材料组成，适用于需要传输多个信号或电力的场景。
3. 电线和电缆的标准电线和电缆的生产和应用需要符合一些行业标准，以确保其安全性和可靠性。
以下是一些常见的电线电缆标准：•国际电工委员会（IEC）发布的标准：如IEC 60227为电线的国际标准，IEC 60502为电缆的国际标准。
电线电缆专业基础资料
电线电缆专业基础资料电线电缆专业是一门电气工程技术学科，其主要研究电线电缆的设计、制造、应用和维护等方面的基础理论和技术。
随着我国经济社会的不断发展和信息化、智能化的迅速推进，电线电缆行业得到了快速发展，电线电缆专业的基础资料越来越显得至关重要。
本文将就电线电缆专业的基础资料进行概括和介绍。
一、电线电缆的基本概念电线电缆是用来传输电能、信号等电、磁场作用下的电器产品，通常包括导体、绝缘层、护套和附件等几部分。
在电线电缆的制造和使用中，还需要涉及一些相关的基础概念。
比如，导体的电阻率、电导率和直径等性质；绝缘材料的介电常数、耐热性和耐电压等性质；护套材料的机械硬度、耐磨性和防水性等性质。
这些基础概念是电线电缆制造和使用的重要基础。
二、电线电缆的分类根据电线电缆的使用范围和功能，电线电缆可以分为多种不同类型。
按用途分类，可将电线电缆分为电力电缆、通信电缆、照明电缆、控制电缆、仪表电缆、地下电缆等多种类型。
根据电线电缆的电压等级来看，电线电缆也可以分为低压电缆、中压电缆和高压电缆等。
此外，还有按导体材料分类的铜芯电缆、铝芯电缆等。
电线电缆的分类是电线电缆专业的基础内容，在电线电缆的设计、制造、应用和维护中都需要深入了解。
三、电线电缆的设计和制造电线电缆的设计和制造也是电线电缆专业基础中的重要内容。
在电线电缆的设计和制造中，不仅要考虑到电子学基础知识，还需要掌握机械工程、材料科学、化学等多方面的知识。
具体来说，电线电缆的设计和制造流程分为导体的制造、绝缘层的制造、护套的制造、电线电缆的综合制造等几个步骤。
在每个制造步骤中，都需要注意严密控制每个流程的制造参数和质量标准，确保制造出电线电缆的设计要求和规格，同时还需要关注安全、环保等方面的要求，保证电线电缆的安全性和环保性。
四、电线电缆的性能测试和使用在经过精心设计、制造出电线电缆之后，还需要对其进行性能测试和使用，以保证其良好的使用性能和使用寿命。
电线电缆的性能测试大致分为以下几个方面：导体电阻测试、绝缘强度测试、环境适应性测试、使用寿命测试等。
电力电线电缆基础知识大全

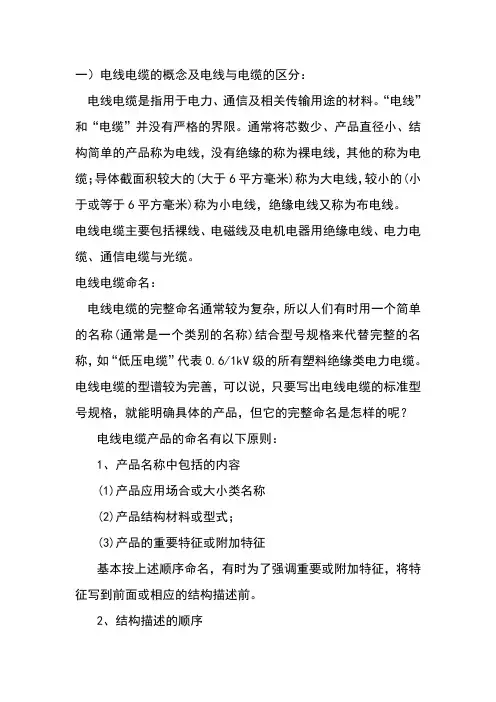

一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
(完整版)电线电缆基础知识(培训资料)
电线电缆产品基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。
二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。
根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。
该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。
主要使用地：城郊、农村。
本厂主要生产的是铝绞线、钢芯铝绞线；2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。
其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。
这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。
主要使用地：发、配、输、变、供电线路中的强电电能传输。
本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。
（1-35KV）3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。
这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。
因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、控制电线电缆、耐火线缆、低烟无卤阻燃线缆。
4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。
该类产品结构尺寸通常较小而均匀，制造精度要求很高。
本厂生产有射频电缆SYWV-75-5 64*2B、超五类四对非屏蔽水平电缆UTPHSYV-5e 4*2*0.55、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。
电线电缆基本知识培训课件版
三 电气装备用电线电缆导体
四 频繁移动用的电线电缆产品主要全部用铜作
导电线芯材料 对于某些恶劣环境的移动式电
线电缆, 要采用镀锡铜线, 以防止铜芯的氧化、
锈蚀和铜对某些绝缘材料老化促进的作用
五 通信电缆用导体
六
该产品包括对称电缆和同轴电缆.
七
1 对称电缆对导体公差要求高(±0.005),
我国主要采用1.2mm软铜线,也有用半硬铝线
屏蔽主要为了均匀电场, 防止局部放电。 一般半导体层是PE与炭黑的混合物, 分为 可剥离性、交联性及非交联性三类。 20KV及以下的绝缘屏蔽采用可剥离性半导 电材料为最佳, 以便于安装接头。 35KV及以上的绝缘屏蔽采用交联性半导电 材料, 它与PE一起挤出, 需用特别工具剥离
第四节 屏蔽结构及填充结构
• 屏蔽的含义: 1是指高频或弱电线电缆为了
阻拦外界电磁波的干扰或是防止电线电缆 中的高频信号对外界发生干扰或线对之间 相互干扰。2是指中高压电力电缆导体表面 的屏蔽层和绝缘外表面的屏蔽。
• 屏蔽层的作用: 1吸收能量（涡流损耗) 2 反
射能量（电磁波在屏蔽层的界面反射）和 抵消能量，从而起到减弱干扰的作用。
规格为：2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800 1000 单位为平方毫米
•
二、电力电缆的分类:
1 聚氯乙烯绝缘电缆 大规格的电缆的导体结构一般以扇形为主，热 塑性电缆 额定工作温度: 70℃
代表产品型号: VV VLV VY VV22 VLV22 VV33 VV42 VV43 等
导线本身不分电压等级！ ！ 主要有铝绞线、铜绞线、铝 合金绞线等等。占据整个电网线路长度的90%以上 主要型号：LGJ LJ TJ LGJF LJX等 软接线与编织线 是指以很细的单线束绞、复绞或编织制成 的极柔软的导线，导体全部用铜。如电刷线、蓄电池线 等 型线与型材 不是圆形的裸导电制品。1 铜和铝的排材 2 接 触网导线 3 各种异形排材
电线电缆介绍(PPT38页)
聚乙烯是电绝缘性能最好的塑料，加上经过高分子交联后成为热固 性材料，因此其电性能好，机械性能和耐热性好。近二十年来，已成为 我国中、高压电力电缆的主导品种，可适用于6——330千伏的各个电压 级中。 近年来，1千伏低压电缆的交联化已成为一个技术方向，关键是降低绝缘 厚度使之在价格上能与聚氯乙稀电缆竞争。
代表产品型号：HBV，HBV-J，HBVV，HBYV等
38
树立质量法制观念、提高全员质量意 识。20.10.2120.10.21Wednes day, October 21, 2020
主要应用：大楼通信综合布线系统中工作区通信引出端与 交接间的配线架之间的布线，以及住房宅综合布线系统的 用户通信引出端到配线架之间的布线。
其他说明：
HSYV-5E等同于CAT.5E,其他类似。
33
➢ 型式代号及含义
代表产品：HSYV-5e 4* 2*0.5 (CAT.5e)等
34
5.2.3射频通信电缆
20
4.1电气装备用电线电缆
产品用途：
用于450/750V及以下动力装置或移动电气设备的检测、控 制或接线之用。
重点产品市场:
1.建筑用线 2.汽车用线 3.核电站用电线电缆 4.电线线束组件 5.船用电缆 6.城市轨道交通包括隧道 和地铁车站用电缆
按产品使用特性分类：
通用电线电缆、电工设备和仪器仪表用电线电缆、交通工 具用电线电缆、地质勘探和采掘工业用电线电缆、信号控 制电缆、直流高压电缆。
概述：射频电缆是传输无线
电频率信号的一种射频传输线。 射频传输线还包括有波导、带 形传输线、介质波导及表面传 输线等。
应用：射频电缆是各种无线
电通信系统及电子设备中不可 缺少的基本元件，它在无线通 信与广播、电视、雷达、导航、 计算机、仪表等方面获得广泛 应用。
电线电缆基础知识
电线电缆基础知识一、电线电缆的定义按照GB/T2900.10-1984的定义：用以传输电（磁）能、信息和实现电磁能转换的线材产品。
广义上的电线电缆都简称为电缆。
狭义的电缆是指绝缘电缆。
二、电线电缆的分类按用途可分为5大类1．裸电线与裸导体制品：指仅为导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和型材。
2．绕组线：以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，故又称电磁线，其中包括具有各种特性的漆包线、绕包线、无机绝缘线等。
3．电力电缆：在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1-750KV 各种电压等级、各种绝缘的电力电缆4．通信电缆和通信光缆：传输各种信息数据的电缆5．电气装备用电线电缆：从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中的电气安装线和控制信号用的电线电缆均属于这一类的产品。
三、电线电缆的基本特性因为电线电缆产品广泛应用于不同场合，因此性能要求是多方面的。
从整体来看主要分为以下几个方面。
1.电性能2.导电性能：大多数产品要求有良好导电性能，大多产品要求有一定的电阻范围。
3.电绝缘性能：绝缘电阻、介电常数、介质损耗、耐电压特性等。
4.传输特性：指高频传输特性、抗干扰特性。
5.力学性能：指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性等。
6.热性能：指产品的耐热等级、工作温度、电力电缆的发热和散热特性、载流量、短路和过载能力、合成材料的热变形和耐热冲击能力、材料的热膨胀性及浸渍或涂层材料的滴落性能等。
7.耐腐蚀和耐气候性能：指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品（油、酸、碱、化学溶剂等）侵蚀、耐盐雾、耐日光、耐寒、防霉以及防潮性能等。
8.老化性能：指在机械（力）应力、电应力、热应力以及其它各种外加因素的作用下，或外界气候条件下，产品及其组成材料保持其原有性能的能力。
电线电缆基础知识
2
安装时注意 电线电缆的 绝缘层和护 套层是否完
好
5
避免电线电 缆接触易燃
易爆物品
3
避免电线电 缆过载和过
热
6
遵守安全操 作规程，防 止触电事故
发生
电线电缆的使用注意事项
选用合适的电线电缆，根据使用环 境和需求选择合适的规格和型号。
正确安装电线电缆，按照规定的安装 方法和要求进行安装，确保电线电缆 的固定和保护。
环境性能测试：通过测试电 线电缆在高温、低温、潮湿 等环境下的性能，评估其环
境适应性。
燃烧性能测试：通过测试电 线电缆的燃烧性能，评估其
防火安全性能。
耐化学腐蚀性测试：通过测 试电线电缆在不同化学环境 中的耐腐蚀性能，评估其耐
化学腐蚀性。
电线电缆的安全要求
1
选用符合国 家标准的电
线电缆
4
定期检查电 线电缆的绝 缘情况和连 接部位是否
电线电缆基础知识
目录
01. 电线电缆的定义和分类 02. 电线电缆的结构和材料 03. 电线电缆的性能和参数 04. 电线电缆的安全和使用
电线电缆的定义
01
电线电缆是指用于传输
电能、电信号和实现电
磁能转换的线材产品。
02
电线电缆由导体、绝缘
层、屏蔽层和保护层等
部分组成。
03
电线电缆的种类繁多，
航等
09
航空航天：航 天器、卫星等
10
科研领域：实 验室、科研机
构等
电线电缆的结构
导体：传输电流或 信号的导电材料， 如铜、铝等
绝缘层：保护导体， 防止漏电或短路， 如聚氯乙烯、聚乙 烯等
屏蔽层：防止外部 电磁干扰，如铝箔、 铜箔等
电线电缆基础知识介绍
电线电缆基础知识介绍电线电缆基础知识介绍电线电缆是电气行业中常用的材料，广泛应用于各个领域。
从最简单的家庭用电线到高科技的通讯光缆，都需要用到电线电缆。
本文将介绍电线电缆的基础知识，包括电线电缆的分类、结构及其应用。
一、电线电缆的分类电线电缆的分类根据不同标准会有不同，根据用途和结构分为两类：1.按用途分类，一般可分为以下几类：（1）电力线路电缆：主要应用于输送高压电力，例如带电路水泥杆，架空电缆等。
（2）通讯光缆：主要应用于数据传输，例如网线，光纤等。
（3）电器设备线缆：主要应用于电器连接和停电前检修维护，例如电扇电源线，电视机线等。
（4）控制电缆：主要用于机器设备和电气自动控制电路，例如中央空调控制线。
2.按结构分类一般可分为以下几类：（1）铠装电缆：在电线电缆的外层加装铠装或金属丝织带，提高电线电缆的抗拉，防火和耐磨性，可用于隧道、地铁、采矿等场合。
（2）橡皮电缆：用环氧树脂、硅橡胶等橡胶为电线电缆护套材料，以保证电线电缆在高温环境下的使用。
（3）阻燃电缆：电线电缆的外层用阻燃材料，使电线电缆在遭受外界火灾时，能够防止火势蔓延，避免引发更大火灾。
二、电线电缆的结构电线电缆的结构可分为导体、绝缘层、绝缘外皮和复合屏蔽层。
1.导体：导体是电线电缆的核心组成部分，用来传输电流的。
导体的材料分为两大类：金属导体和非金属导体。
（1）金属导体：常用的金属导体有铜线、铝线、镍线等，一般都是多股细线合并成的单根导体，用途广泛。
（2）非金属导体：非金属导体常用的材料有聚乙烯、聚氯乙烯、聚丙烯、橡胶等。
2.绝缘层：绝缘层是包在导体外面的部分，用来隔绝电流传输，防止电流泄露。
绝缘层的材料一般为聚乙烯、聚氯乙烯、聚丙烯等合成材料。
3.绝缘外皮：绝缘外皮是为了保护电线电缆而加入的硬质材料，用来增加电线电缆的强度和阻抗。
绝缘外皮常用的材料有聚乙烯、聚氯乙烯、橡胶等。
4.复合屏蔽层：复合屏蔽层常是用于电缆造成的干扰信号，能够防止干扰产生的电流被传导到其他的设备中去，一般使用的材料有金属屏蔽层、铝箔屏蔽层等。
电线电缆基础知识ppt课件.pptx
常用控制电缆型号及名称如下表
4、布电线类常见型号及名称 BV单芯硬导体无护套电缆
BVR铜芯聚氯乙烯绝缘软电缆 RV单芯软导体无护套电缆 BVV轻型聚氯乙烯护套电缆 RVV轻型聚氯乙烯护套软线
RVVP铜芯聚氯乙烯绝缘铜丝屏蔽聚氯乙烯护套软电线
RVS铜芯聚氯乙烯绝缘绞型连接用软电线
三、 电线电缆生产基本工艺及基本设备
电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力 加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等 的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成 形加工工艺等等。
塑料电线电缆制造的基本工艺流程
1. 铜、铝单丝拉制及镀层 2. 单丝退火 3. 导体的绞制 4. 绝缘挤出 5. 成缆 6. 内护层 7.铠装及屏蔽 8.外护套 9.其它
产品型号组成及其排列顺序如图 常见电力电缆型号及名称如下表
2、架空绝缘电缆的型号表示及意义 JK-架空电缆系列代号 YJ-交联聚乙烯绝缘 V-聚氯乙烯绝缘 Y-高密度聚乙烯绝缘 Q-轻型薄绝缘结构 色绝缘 LH-铝合金导体
常见架空绝缘电缆型号、名称及用途如下表
3、控制电缆的型号表示及意义 K—系列代号 铜导体—省略 V—聚氯乙烯绝缘或聚氯乙烯护套 YJ—交联聚乙烯绝缘或交联聚烯烃绝缘 Y —聚乙烯或聚烯烃护套 P—编织屏蔽 P2—铜带屏蔽 P3—铝/塑复合带屏蔽 2—双钢带铠装 3—钢丝铠装 2—聚氯乙烯护套 3—聚乙烯或聚烯烃外护套 R —软结构
缘电缆、热电偶用电线电缆、高温传感器用控制电缆等
g.加热电缆 主要是指生活取暖、植物栽培、管道保温等用电线电缆。如： 自控温加热电缆、矿物绝缘加热电缆等。
4. 通讯电缆及光纤光缆
电缆内部芯线是铜制的，主要传递电/电信号。 光缆
电缆电线的基础知识及导线敷设基本方法
电缆电线的基础知识及导线敷设基本方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、电缆电线的基础知识。
1.1 电缆和电线的区别。
电线电缆基础知识介绍
电线电缆基础知识介绍第一节导体概述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一样情形下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。
目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。
导电系数以铜为标准(100%)，各导体比较如下表：由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。
第一节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。
2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。
3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。
4.镀锡铜线：铜线表面镀锡以增加焊接性及爱护铜导体于PVC或橡胶绝缘押出时不受腐蚀，并防止橡胶绝缘之老化。
5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。
6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，可不能受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。
7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一样分为天然树脂及合成树脂漆包线。
8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。
9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。
10.铜包钢：一样用于同轴线作信号的传输(如电视机与VCD的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨过河流等须长距离时作为架空线用，依其铜厚度，一样分导电率21%、30%、40%等。
电缆知识
5.使用特性 电缆额定工作电压：300/500V、450/750V、600/1000V。 电缆导体的长期工作温度：70℃。 电缆敷设时环境温度应不低于-20℃。 最小弯曲半径：非铠装电缆：阻燃型为电缆外径的6 倍，耐火型为电缆外径的 12 倍；铠装型电缆：为电缆外径的20 倍。
八、电缆名词解释
1.导体---电缆中具有传导电流特定功能的一个部件。 2.实心导体---一根单线构成的导体。 3.绞合导体---由若干根单线或股线组成的导体，通常全部或部分单线或股 线成螺旋状。 4.圆形同心绞合导体---也叫正规绞合导体，是由多根导体螺旋状绞合在一 起，成为一个具有一层或多个同心层的绞合导体，通常相邻层绞向相反。 5.束绞导体---多根单线以螺旋状同向同节距随机绞合在一起形成的绞合导 体。 6.复绞导体---若干个线组以一层或多个螺旋层绞合在一起形成的绞合导体 ，每个线组可以是束绞或正规绞合导体。 7.绝缘---电缆中具有耐受电压特定功能的绝缘材料。 8.载流量---在允许工作温度下电缆导体中所传导的长期满载电流。 9.导体截面积---组成导体的各个单线垂直于导体轴线的横截面之和。
电线电缆基础知识
电线电缆基础知识电线电缆基础知识第⼀章电线电缆产品总论⼀、电线电缆在社会发展中的重要作⽤⼆、国际、国内、省内线缆企业状况三、所属⾏业及地位四、线缆产品的应⽤领域五、产品分类第⼆章电线电缆产品的表⽰⽅法⼀、电线电缆产品的命名原则⼆、电线电缆产品的型号三、产品表⽰⽅法第三章公司产品种类及相关知识简介⼀、公司产品种类⼆、与产品相关的各种材料三、主要材料性能四、产品使⽤特性第四章电线电缆制造流程及公司产品⼯艺流程介绍⼀、电线电缆制造流程概述⼆、电缆基本结构三、电线电缆的主要⼯艺四、塑料电线电缆制造的基本⼯艺流程五、公司五种产品⼯艺流程第⼀章电线电缆产品总论电线电缆是⽤以传输电⼒、传递信息和实现电磁能量转换的⼀⼤类电⼯产品。
⼀、电线电缆在社会发展中的重要作⽤1. 电线电缆是量⼤⾯⼴，⽤途遍及所有领域的⼀⼤类产品。
从电线电缆产品的定义和它的使⽤功能已经表明，电线电缆已⼴泛应⽤于⼀切社会活动、经济体系运转中所使⽤的设施、装备器材和电⼒或信息传输体系中；已深⼊到第⼀个家庭和⼈们的⽇常⽣活中。
事实上，⼀切⼯业⽣产、交通运输、科研、军事装备、建筑设施、现代农业以及社会⽣活都与电缆产品息息相关。
线缆产品的需求与国民经济的增长速度和⼈民⽣活⽔平的提⾼密切相关，且与基础性建设的投⼊量关系更为直接。
这在发展中国家尤为重要。
2. 电线电缆是任何与电有关的设备和⽤电场合必须的产品。
⾸先是所有⼯农业体系、交通⼯程体系的发展及与电（电⼒与信息）有关备、器件的扩展都需要电线电缆产量的增加，特别是基础设施建设的扩⼤，需要量更⼤。
如近期展开的城、乡电⽹改造⼯程；宽频带信息⽹、信息港的建设⼯程、现代农业⼯程3.电线电缆产品安全可靠运⾏的重要性在电⼒⽹络及信息⽹络中，电线电缆是按系统分级分布着设置、并沿长度不断延伸的构件。
电线电缆的长期安全可靠运⾏就特别重要。
电线电缆线路中，⼀旦因外⼒或产品⽼化发⽣损坏，就定会涉及⼀⼤⽚。
⾄于民⽤的低压电⼒系统及⽤电设备⽤的电线电缆，与⼈民的⽣命财产安全紧密相关。
电线电缆知识点
电线电缆知识点电线电缆是现代电力工业中的重要组成部分，它们广泛应用于建筑、交通、通讯、能源等领域。
本文将从电线电缆的类型、制造工艺、应用及安全等角度，为大家介绍电线电缆的知识点。
一、电线电缆的类型电线电缆按照导体材料分为铜导线、铝导线、铜包铝导线等；按照绝缘材料分为PVC绝缘电缆、交联聚乙烯绝缘电缆、橡胶绝缘电缆等；按照电压等级分为低压电缆、中压电缆、高压电缆等。
此外，还有防火电缆、耐火电缆、光缆等特殊功能电线电缆。
二、电线电缆的制造工艺电线电缆的制造工艺主要包括导体制造、绝缘层制造、编织、铠装、护套、成缆等环节。
其中，导体制造是电线电缆制造的重要基础。
绝缘层制造则是保证电线电缆电气性能的关键环节。
编织、铠装、护套等工艺是为了保护电线电缆的机械性能。
三、电线电缆的应用电线电缆广泛应用于建筑、交通、通讯、能源等领域。
在建筑中，电线电缆主要用于输送电力和信号。
在交通中，电线电缆主要用于车辆的电气系统和信号控制系统。
在通讯中，电线电缆主要用于传输语音、数据和图像等信息。
在能源领域，电线电缆主要用于输送电力和控制系统。
四、电线电缆的安全电线电缆的安全是使用电线电缆时需要重视的问题。
首先，要选择符合国家标准的电线电缆。
其次，要注意电线电缆的敷设方式，避免电线电缆过度弯曲或扭曲。
在使用时，要定期检查电线电缆的连接情况和绝缘层的状况，及时更换损坏的电线电缆。
此外，还要遵守电线电缆的使用规范，避免过载和短路等情况。
电线电缆是现代电力工业中不可或缺的组成部分，它们的类型、制造工艺、应用及安全等方面都需要我们重视和了解。
希望本文能够对大家了解电线电缆有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。
第一节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。
2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。
3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。
4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。
5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。
6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。
7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。
8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。
9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。
10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。
11.合金铜：由铜和其它导体金属组成，如铜镍合金等，用于特殊用途线。
註﹕目前我公司常用的导体主要有如下几种：(1) 镀锡铜线，英文缩写为TA﹔(2) 裸铜线，英文缩写为BA﹔(3) 镀银铜线，英文缩写为SC﹔(4) 镀银铜包钢，英文缩写为SCCS﹔(5) 铜包钢，英文缩写为CP。
其它如铜铂丝、漆包线等很少用。
二、铜线的各种性能1. 导体电阻—导体之电阻与其长度成正比与其截面积成反比。
2.导电率—以20℃时长度为1m、截面积为1mm2之标准软铜线之电阻1/58ohm(0.017241 ohm)为基准，称为100%导电率。
电阻愈大，则导电率愈低，两者成反比例。
3.耐弯折性—单线之一端固定，另一端加上重量使垂直向下，然后来回180地弯折，直至线断为止，弯折次数愈多，表示耐弯折性愈强。
4.拉断力—抗张试验时，施于试样而使其断裂之最大负荷重量或力。
5.抗张强度—抗张试验时，使得试样断裂，单位面积承受的拉断力。
6.伸长率—于规定之标准距离，试样经伸长至断裂后所增加之长度与原来长度之比率。
导体在温度不同时会有不同的阻抗，一般常以20℃或25℃时为标准，温度愈高，阻抗会愈大。
第二章绝缘体和被覆材料第一节塑料概述一、塑料的分类1. 热塑性塑料：此材料加热时可以迅速软化或液化，成型后再加热也可再度软化成型，如PVC, PP, PE等。
2. 热固性塑料：此材料固化成型后，再加热无法软化成型，这种塑料在我公司极少用。
二、塑料的性质1.基本物理性质：a)比重(密度) b)分子量c)粘度d)假比重及粒径分布e)游离单体含量(聚合程度) f)吸水性g)透气性2.机械性质：a)抗张强度及伸长率b)弯曲强度c)压缩强度d)冲击强度e)硬度f)弹性系数：受外力作用变形后回复原来形状的能力3.热性质：a)热变形温度：显示塑料在高温受压下能否保持不变的外形。
b)软化点：受热而硬度降低，即将开始流动温度。
c)热传导率：热量在塑料材料中传导的速率。
d)热膨胀系数：塑料加热时尺寸膨胀的比率。
e)收缩率：收缩后与原模具设计尺寸的比例。
f)熔态指数又称熔化指数：通常用来判断热塑性塑料的加工性质。
4.化学性质a)抗溶剂性：对酸、碱、醚、醇、酮、芳香烃、脂肪烃……等抵抗性。
b)燃烧性：为改善塑料的耐烧性通常添加难燃剂。
c)耐候性：受光、热、空气……等影响而引起的变质，劣化的抵抗性，包含在紫外光、氧、臭氧影响下之安定性。
5.光学性质a.透明度：可视光域的光透过率，分为透明、半透明、不透明。
b.雾度：透明塑料内部或表面呈现模糊状的、雾状外观程度，雾状外观是由于光线散射而引起的。
c.尚有其它要求之光泽度、折光率、黄色指数等。
6.电气特性a.导电率及电阻率：导电性越高表示导电率越好，导电性越低表示导电率越差即绝缘性越好。
b.容积电阻：将绝缘体内部1cm3的立方体在其相对两面施加电压的电阻，以Ω－cm表示，详细方法可查JIS K6911或ASTM D527规定。
c.介电强度（Dielectric Strength）：绝缘体所能承受的介电破坏电压与其厚度的商值，可参考ASTM D149方法测试。
d.介电常数(Dielectric Constant)介电常数亦称电容率，为物体中电容与真空中电容的比值，可参考ASTM D150。
e.功率因子（Power Factor）散逸于物质中电力对正弦曲线电压（V）与电流（I）乘积的比例，即：PF＝W/（VI）＝sinδ，sinδ为损失角度，可参考ASTM D150。
f.散逸因子（Dissipation Factor）施于介电物质之交流电压的正弦曲线与流过介电物质的电压曲线的夹角的余角。
δ的正切值tanδ称为散逸因子，可参考ASTM D150。
g.屏蔽效果（Shielding Effectiveness）指减少电磁干扰（EMI）与射频干扰（RFI）的效应，其测定方法为：SE＝20xLOG(E b/E a)。
E b＝：屏蔽前的电场强度﹔E a＝：屏蔽后的电场强度。
7.加工性要注意其流动性，热安定性，成型（押出）温度，融解温度点（融点），成形收缩率等问题三、塑料添加剂添加剂是指分散在塑料分子构造中，不会严重影响塑料分子结构、却能改善其性质或降低成本的化学物质，依其功能可分下述各类：1.抗氧化剂（Antionxidant）主要是防止塑料中的不饱和双键受氧原子侵袭而引起的品质劣化，如芳香胺类，烷基酚……等。
2.抗静电剂（Antistatic agent）主要是赋予塑料细微的导电性，以避免因磨擦而造成静电的积存，如乙氧化胺类……等。
3.发泡剂：发泡剂主要有三类a.直接压入塑料熔胶中使发泡，压入气体有氮气、二氧化碳、空气……等。
b.挥发性液体，升温后挥发膨胀，而使塑料体发泡，常见有聚苯乙烯泡棉。
c.分解性化学发泡剂，一般为固体粉未，它们在加热时即分解放出气体（通常为氮或二氧化碳）常用者为偶氮化合物（有机物）或无机盐类，如酸氢钠。
4.着色剂（染料）分有机与无机两大类，又分为染料及颜料两大类。
5.难燃剂（又称防火剂）当塑料暴露于火焰时，能压抑火焰之蔓延，防止烟雾形成，当火焰去掉时，燃烧便会停止，大致可分为有机与无机二大类型。
6.安定剂（Heat Stabilizer）一般塑料均会在高温时分解劣化，以PVC最严重，PVC在100℃以上长时间加热，有少量盐酸游离出来，开始分解，安定剂的作用是阻止分解，因此安定剂的添加是非常重要的。
7.紫外光吸收剂（UV absorber）塑料受到高温能量的紫外光照射而发生劣化，因此户外使用的塑料必须添加此剂，将紫外光线吸收或遮断，如水杨酸脂类。
8.冲击改质剂（Impact modifier）加入具有特殊性质的树脂，可籍着混炼的方式增加，以改良塑料的耐冲击性，该剂也常影响到塑料的耐热性，流动性，必须慎重选择。
9.滑剂（Lubricant）可分内部与外部滑剂：内部滑剂的目的减少聚合分子间的磨擦，降低粘度，提高流动性﹔外部滑剂是使塑料从金属模具表面易于脱模。
常用滑剂有脂肪酸酯类或脂肪酯醯胺类、烃类(如天然石腊），金属皂类。
10.可塑剂（Plasticizer）可塑剂为挥发性低的物质，添加于塑料时，能使塑料的弹性系数增加或减少，而于常温时增加柔软性，高温时易于加工，以PVC为例，添加量愈多时制品愈软。
11.硬化剂（Curing agent）硬化剂目的在促进塑料形成交联结构称之硬化，其目的提高机械强度、耐热性、耐溶剂性、与尺寸稳定性，如DCP ……等。
12.填充剂（Filler）改善机械强度作为补强剂，增加重量作为增量剂，以降低成本，如高岭土，碳酸钙等。
13.其它a)成核剂:有些无机粉未在发泡中可使泡棉结构更为细致。
第二节绝缘体和护套料一、绝缘体1. 目的：为导体绝缘。
2. 常用材料一览表，如下：二、被覆材料(Sheath)1.目的：保护绝缘体……等，其材质及厚度皆有相关规定如UL等。
2.材料一览表：三、PVC胶粒(一)PVC用途简介和分类1.用途：电线电缆、绝缘材料、外被材料、唱片、地砖、塑料管、人造窗帘、雨衣、鞋子、海滩椅、插头、电子零件等等。
2.分类：按硬度分为三种，即硬质、半硬质、软质﹔它们的优点是电气绝缘性佳，耐水性、耐臭氧性、耐燃性、耐候性皆很好。
(二)PVC胶粒1.PVC胶粒的基本配方PVC粉：主体一般常用S60、S65、S70﹔可塑剂：主要目的在调整软硬度，提高耐寒绝缘等作用﹔填充剂：目的在增强加热、光之安全性及绝缘性﹔改质剂：依特性要求添加﹔安定剂：抑制PVC内之少量游离Cl-分解﹔防火剂：增强耐烧性﹔染颜料：颜色调配。
2.硬度国际上常以shore A表示之，而国内软硬度常以P%表示，例如：50kg之PVC料、可塑剂40kg时软硬度以80P表示﹔50kgPVC料、可塑剂55kg时是以110P表示，即可塑剂愈多P数愈大，PVC胶粒就愈软。
恰好相反,萧氏硬度(shore A)度数愈大，PVC胶粒愈硬。
3.移行说明电气用品之外壳常用的塑料材质大部份为PS、ABS、HIPS.电线被覆为PVC塑料时，由于PVC含有可塑剂，而有此可塑剂会移行者，会将PS，ABS，HIPS塑料壳侵蚀，因此对PVC有非移行的要求。
※附PVC移行的试验方法将试片(ABS，或PS或HIPS)两片(长50x宽50x厚20mm)，中间夹PVC电线，再上下两层用玻璃盖住并用一定重量的砝码（我公司常用500±5g砝码）压住，施以不同时间(24，48，72小时)不同温度(50℃，60℃，70±2℃)之条件下，测试(条件由客户设定)，测试后取出试片，用肉眼观察，试片上不能有痕迹或痕迹可以插掉为合格。
ABS = Acrylonitrile Butadiene Styrene Terpolymer苯乙烯、丁二烯、丙烯参聚合体PS = POLYSTRRENE 聚苯乙烯HIPS = High Impact Polystyrene 高冲击聚苯乙烯4.PVC胶粒应具下列性质:耐热性( Thermal Stability ) ﹔硬度( Hardness )﹔安全性( Safety )﹔老化性( Aging Properties ) ﹔机械性质( Mechanical Properties )﹔耐燃性( non-flammability )﹔电气特性( Electrical Properties )﹔耐候性( Weather ability )﹔光安定性( Light Stability )﹔低温特性( Low Temperature Properties )。
