表8_1.0架空线路工程单位工程质量验收与评定记录表

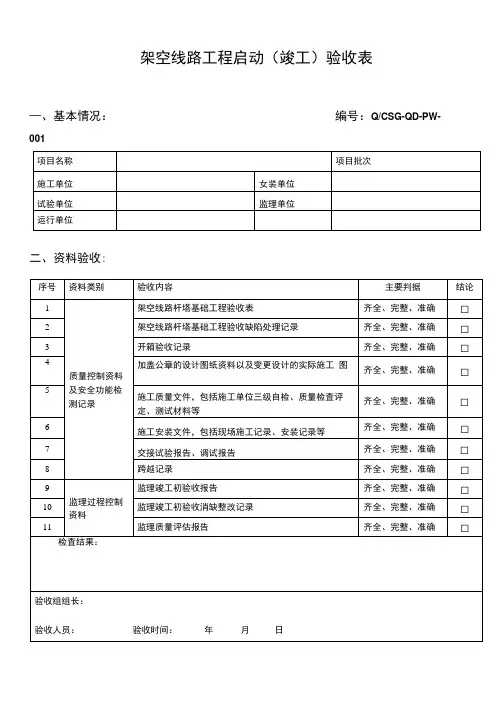

架空线路工程启动竣工验收表
混凝土电杆无纵横向裂纹、露筋、跑浆、表面光洁平整、壁厚均匀
□
2
电杆长度不小于10m,稍径不小于150mm
□
3
杆身弯曲不应超过杆长的1/1000
□
4
电杆埋深不应小于杆长1/6
□
5
电杆倾斜度不应大于杆长的15/1000
□
6
n杆髙差小于20mm
□
7
混凝土电杆顶端应封堵
□
8
回填土应夯实，宜设防沉层（略高于周围地面）
□
四
避雷器安装 质量检查
1
外观检査应完好，无破损、裂纹。
□
2
三相避雷器的型号规格一致且符合设计要求
□
3
排列整齐，高低一致。
□
4
上下引线铜引线截面：不小于25mm。=
□
5
引下线接地可靠。
□
检查结果：
验收组组长：
验收人员：验收时间：年月日
导线接续：1）钳压后导线端头壺出长度，不应小于20mm,导线端头绑线 应保留。2）压接后的接续管弯曲度不应大于管长的2%,有明显弯曲时应校 直。3）压接后或校直后的接续管不应有裂纹。4）压接后接续管两端附近 导线不应有灯笼、抽筋等现象。5）压接后接续管两端出口处、合缝处及 外霸部分，应涂刷电力复合脂。
拉线封土髙于地面15cm
□
四
横担、金 具、绝缘子 安装
1
线路横担、金具要热镀锌，规格符合设计要求
□
2
横担、金具外表应无变形、缺帽
3
横押安装位置方向正确，（直线杆在负荷侧，分支转角在拉线侧）不应 偏移歪斜。
□
4
绝缘子外表淸洁完好，无裂纹、破损、气泡、烧痕等缺陷
架空屋面检验批质量验收记录表
隔热板相邻高低差
≤3mm
施工单位检验评定结果
专业工长（施工员）
施工班组长
项目专业质量检验员:年月日
监理（建设）单位验收结论
专业监理工程师:
（建设单位项目专业技术责任人）:年月日
架空屋面检验批质量验收统计表Fra bibliotekGB50207—
040501
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工实施标准名称及编号
施工质量验收规范要求
施工单位检验评定统计
监理(建设)单位验收统计
主控项目
1
板材及辅助材料质量
设计要求
通常项目
1
架空隔热制品铺设
第8.1.5条
配网工程施工质量验收与评定范围划分表(新划分)
√
√
√
√
Q/CSG表8—7.26-1
～ Q/CSG表8-7。26-7
7
砌筑
主要
√
√
√
√
Q/CSG表8-7。27
8
墙面抹灰
主要
√
√
√
√
Q/CSG表8-7。28-1
Q/CSG表8—7。28-2
9
门窗安装及其标识
主要
√
√
√
√
Q/CSG表8-7.28-6
Q/CSG表8-7。28-7
10
屋面防水
主要
√
√
√
6
非开挖电缆管道工程
主要
√
√
√
√
Q/CSG表8-7。23—4
7
电缆分支箱基础工程
主要
√
√
√
√
Q/CSG表8-7。24-1
～ Q/CSG表8—7。24-4
8
接地工程
主要
√
√
√
√
√
Q/CSG表8-7。20
2
电缆线路安装工程
√
√
√
Q/CSG表8—2.2
1
电缆支架安装
主要
√
√
√
√
Q/CSG表8-7。4
2
电缆桥架安装
4
电缆沟工程
主要
√
√
√
√
Q/CSG表8—7。21-1
～ Q/CSG表8—7.21-7
5
电缆槽盒工程
主要
√
√
√
√
Q/CSG表8—7。22
6
电缆管道工程
主要
线路质量验评及评定记录表填写说明
线路工程施工记录表格填写说明一、总的说明1根据《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168—2002)附录A、B(规范性附录)，线路工程检查记录共2种表格形式,检查及评级记录共22种表格形式。
原则上，检查记录不进行质量评定，检查及评级记录须进行质量评定，检查记录、检查及评级记录均须归档移交。
2根据江苏省内线路工程的实际情况，线路工程常用施工记录共18种表格形式，其中:路径复测记录1种，普通基础分坑及开挖检查记录1种，基础记录4种，杆塔记录1种，架线记录6种，接地安装记录1种，OPGW光缆记录4种。
具体详见附件1。
为便于填写和使用，公司在保证《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168—2002)附录A、B(规范性附录)表格内容不变的情况下，对部分表格作了适当的修改和补充。
本填写说明对该18种施工记录表格的填写作出了具体的规定。
3记录表中填写的桩号为线路杆塔明细表中给定的杆塔桩号。
施工时，若运行塔号尚未排定，可先不填，待运行塔号正式排定后再统一填写。
记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。
例如：T1、N12等。
4记录表中填写的塔型(杆塔型式)应与线路杆塔明细表中一致。
例如：SDJ14（24）、SZT24(42)等。
5施工、检查日期应分别填写单元工程最后完成施工日期和自检日期，施工、检查日期应填写完整。
例如：2004年2月18日6“施工基面”栏主要填写基础基面处理情况，如基础降低基面500mm，则填写“-500”,如基础基面不需处理，则填写“0”。
7“基础型式”栏分别填写基础配置表中规定的4只基础腿的基础型式。
“基础型式”栏内的A、B、C、D仅说明A、B、C、D4只基础腿的基础型式的具体填写位置，表格填写时，应将A、B、C、D字样去除。
8线路前进方向应以设计文件中明确的线路前进方向为准，并以此分“前、后、左、右”及“送电侧、受电侧”。
架空屋面检验批质量验收记录表
第8.1.5条
√
符合要求
2
隔热板相邻高低差
≤3mm
③
1
2
1
2
1
2
2
1
4
施工单位检查评定结果
专业工长（施工员）
施工班组长
主控项目全部合格，一般项目满足施工规范规定要求。
项目专业质量检查员：2003年2月20日
监理（建设）单位验收结论
同意验收
专业监理工程师：
（建设单位项目专业技术负责人）：2003年2月20日
架空屋面检验批质量验收记录表
GB5020Biblioteka -2002单位（子单位）工程名称
分部（子分部）工程名称
隔热屋面子分部
验收部位
①~⑨轴
施工单位
××建筑工程公司
项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)验收记录
主
控
项
目
1
板材及辅助材料质量
设计要求
√
符合要求
一般项目
1
架空隔热制品铺设
第一篇架空线路安装工程施工记录及质量验评表
目录1. 杆、铁塔现场安装记录附表1-12. 混凝土杆现场安装记录附表1-23. 杆、塔拉线现场安装记录附表1-34. 导线架设现场安装记录表(表2-1)5. 跨越架现场安装记录表(表2-2)6. 导线架设现场安装记录表(表2-3)7. 导线架设现场安装记录表(表2-4)8. 导线架设现场安装记录表(表2-5)9. 导线架设现场安装记录表(表2-6)杆、铁塔现场安装记录附表1-1 返回目录填写说明：1、本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“－”，并签名确认。
2、当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。
3、涉及重要参数，按实测数据记录混凝土杆现场安装记录附表1-2 返回目录施工单位：编号：杆、塔拉线现场安装记录附表1-3 返回目录施工单位：编号：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“－”，并签名确认。
2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。
3. 涉及重要参数，按实测数据记录。
导线架设现场安装记录表(表2-1) 返回目录施工单位编号：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“-”，并签名确认。
2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。
表8-1.0 架空线路工程 单位工程质量验收与评定记录表
3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。
2.6分部工程验收消缺整改记录
2.7隐蔽工程验收记录
2.8WHS质量控制记录
监理过程控制资料
应核查资料项数
实核查资料项数
符合标准要求项数
3
安全和主要功能抽查
3.1接地电阻抽查
检查结果：
3.2杆塔防盗螺栓抽查
3.3交叉跨越距离抽查
3.4户外电气设备绝缘性能抽查
Q/CSG表8-1.0架空线路工程单位工程质量验收与评定记录表
工程编号：Q/CSG表8-1.0
工程项目名称
单项工程名称
建设单位
设计单位
开工日期
施工单位
监理单位
竣工日期
序号
项目
验收内容
业主项目部核查意见
启委会验收组抽查意见
1
分部工程质量验收结果统计
分部工程名称
验收结论
1.1 架空线路土建分部工程
1.2 架空线路安装分部工程
抽查结果
应核查功能项数
实核查功能项数
符合标准和设计要求功能项数
4
观感质量验收
4.1线路及户外电气设备标识检查
4.2杆塔基础外观检查
4.3杆塔外观检查
4.4导线外观及弧垂检查
4.5户外电气设备外观检查
4.5接地装置外观检查
验收结果
应验收项数
实验收项数
符合规定标准要求项数
5
业主项目部综合验收结论：
启委会验收组综合验收结论：
6
评定结论：
参加验收单位
线路工程质量评定统计表格
Km
导线、地线及
OPGW规格
铁塔基数
基
分部工程名称
分项工程名称
单元工程名称
单元工程合格数
分部工程质量评定
合计
监理项目部：
（盖章）
年月日
施工项目部：
（盖章）
年月日
单位工程评定
业主项目经理
总监理
工程师
设计单位代表
施工项目经理
线路丁程由曷评定统计表格
1
起止桩号
施工日期
年月日至年月日
起止塔号
线路亘长
Km
杆塔基数
基
验收检查日期
年ቤተ መጻሕፍቲ ባይዱ日
分项工程名称
单元工程数
合格数
分项工程评定
监理项目部：
（盖章）
年月日
施工项目部：
（盖章）
年月日
分项工程质量评定
业主项目经理
总监理工程师
设计单
位代表
施工项
目经理
2
电压等级
35Kv
施工日期
年月日至年月日
架空屋面检验批质量验收记录表
GB50207—
040501
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位项目经理分 Nhomakorabea单位分包项目经理
施工执行原则名称及编号
施工质量验收规范旳规定
施工单位检查评估记录
监理(建设)单位验收记录
主控项目
1
板材及辅助材料质量
设计规定
一般项目
1
架空隔热制品铺设
第8.1.5条
2
隔热板相邻高下差
≤3mm
施工单位检查评估成果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：年月日
1-D.1架空输电线路 单位工程质量验收与评定记录
5
评定结论：
施工单位 （公章）
监理单位 （公章）
设计单位 （公章）
业主项目部 （公章）
启委会验收组 （签字）
参加 验收 单位 项目负责人： 项目负责人： 项目负责人：
年 月 日
年月 日
年 月 日
备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”； 2.验收结论栏填写“合格”或“不合格”； 3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收 组组织相关单位进行投产前的启动验收。
Q/CSG 411002-2012
附录D: 架空输电线路工程单位工程质量验收与评定记录表 Q/CSG表1-D.1架空输电线路
工程编号： 项目名称 建设单位 施工单位 序号 项目 单位工程名称 设计单位 监理单位 验收内容 分部工程名称 1.1土石方开挖分部工程 1.2杆塔基础分部工程 分部工程质 量验收结果 1.3杆塔分部工程 统计 1.4架线分部工程 1 1.5接地分部工程 1.6线路防护设施分部工程 应核查分部工程数 验收结果 实核查分部工程数 符合标准及设计要求的分部工程数 2.1出厂合格证及材料设备质量证明 出厂证件 及试验资 2.2 试验和检测报告 料 2.3线路参数测试报告 验收结论 开工日期 竣工日期 业主项目部核查意见 启委会验收 组抽查意见
单位工程质量验收与评定记录
Q/CSG表1- D.1
2.4施工图纸和图纸会检纪要及设计变更文件 质量控制资 主要技术 2.5施工质量检查及评级记录 料核查 资料及施 工记录 2.6分部工程验收消缺整改记录 2 2.7隐蔽工程验收记录 2.8 WHS质量控制记录 监理过程 控制资料 2.9监理旁站记录 2.10监理初检消缺整改记录
【线路工程】(一页)表4.1架空输电线路工程质量验收范围表
√√
√
表式编号
表3.6.表3.7 表3.4.表3.5
表3.3 表5.1.1
表3.3 表5.1.2
表3.3 表5.1.3
表3.3 表5.1.4
表3.3 表5.1.5
表3.3 表5.1.6 表3.4.表3.5
表3.3 表6.1.1 表6.1.2 表6.1.3 表6.1.4
表3.3 表6.1.5 表6.1.6 表6.1.7 表6.1.8
√
06 承台（连梁）现浇混凝土施工
√√
√
01 02
07
承台（连梁）混凝土结构外观及尺 寸偏差
√√
√
锚筋基础施工
01 基础锚筋孔成孔及锚筋加工
√√
√
02 基础锚筋安装及混凝土灌注
√√
√
05
03 现浇混凝土模板与钢筋
√√
√
04 现浇混凝土施工
05 现浇混凝土结构外观及尺寸偏差
√√
√
杆塔拉线基础施工
√√
√
√√
√
√√
√
√√
√
√√
√
01 现浇混凝土模板及钢筋
√√
√
03
02 现浇混凝土施工
√√
√
03 现浇混凝土结构外观及尺寸偏差
√√
√
贯入桩基础施工
√√
√
01 先张法预应力管桩施工
√√
√
02 成品钢桩
√√
√
03 钢桩施工
√√
√
04
04 承台（连梁）现浇混凝土垫层
√√
√
05
承台（连梁）现浇混凝土模板及钢 筋
√√
表3.3 表9.1.4
架空电力线路工程质量检验及评定标准划分
附录一路径复测、基础分坑及开挖检查记录表1、线记1 路径复测记录表 (33)2、线记2 普通基础和拉线基础分坑及开挖检查记录表 (34)附录二线路工程施工质量检查及评级记录表1、线基1 现浇铁塔基础检查及评级记录表 (35)线基1—1 高低腿现浇铁塔基础检查及评级记录表 (36)线基1—2 高低腿插入钢式现浇铁塔基础检查及评级记录表 (37)线基1—3 现浇钢管杆基础检查及评级记录表（暂缺）线基1—4 现浇框架（连梁）基础检查及评级记录表 (38)2、线基2 现浇铁塔拉线基础检查及评级记录表 (39)3、线基3 装配式基础检查及评级记录表 (40)4、线基4 混凝土电杆基础检查及评级记录表 (41)5、线基5 岩石/掏挖铁塔基础检查及评级记录表 (42)6、线基6 灌注桩基础检查及评级记录表 (43)7、线基7 贯入桩基础检查及评级记录表 (44)8、线塔1 自立式铁塔组立检查及评级记录表 (45)线塔1—1钢管杆组立检查及评级记录表（暂缺）9、线塔2 拉线铁塔组立检查及评级记录表 (46)10、线塔3 混凝土电杆组立检查及评级记录表 (47)11、线塔4 杆塔拉线压接管施工检查及评级记录表 (48)12、线线1 导、地线展放施工检查及评级记录表 (49)13、线线2 导、地线直线爆压管施工检查及评级记录表 (50)14、线线3 导、地线耐张爆压管施工检查及评级记录表 (51)15、线线4 导、地线直线液压管施工检查及评级记录表 (52)16、线线5 导、地线耐张液压管施工检查及评级记录表 (53)17、线线6 紧线施工检查及评级记录表（耐张段） (54)18、线线7 附件安装施工检查及评级记录表 (55)19、线线8 对地、风偏开方对地距离检查及评级记录表 (56)20、线线9 交叉跨越检查及评级记录表 (57)21、线地1 接地装置施工检查及评级记录表 (58)22、线防1 线路防护设施检查及评级记录表 (59)附录三线路工程施工质量评级统计表23、线统1 分部工程（分项工程）评级统计表 (60)24、线统2 单位工程质量评级统计表 (61)附录四OPGW复合光纤施工质量检验评定表25、线线1（光）OPGW展放施工质量检查评级记录表 (62)26、线线2（光）OPGW光纤接续质量检查评级记录表 (63)27、线线6（光）OPGW紧线质量检查评级记录表 (64)28、线线7（光1）OPGW附件安装质量检查评级记录表 (65)29、线线7（光2）OPGW接头盒、引下线附件安装施工质量评级记录表 (66)30、——OPGW全程光纤接续损耗检查评级记录表 (67)31、——OPGW全程光纤传输损耗检查评级记录表 (68)线记1 路径复测记录表监理工程师：专职质检员：施工负责人：检查人：线记2 杆塔基础和拉线基础分坑及开挖检查记录表线基1 现浇铁塔(等高斜柱式)基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基1—1 现浇铁塔（全方位高低腿斜柱式）基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基1—2 插入角钢式现浇铁塔（高低腿）基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基1-3 现浇钢管杆基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基1—4 现浇框架（连梁）基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基2 现浇铁塔拉线基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基3 装配式基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基4 混凝土电杆基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基5 岩石、掏挖铁塔基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基6 灌注桩基检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基7 贯入桩基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线塔1 自立式铁塔组立检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线塔2 拉线铁塔组立检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线塔3 混凝土电杆组立检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线塔4 杆塔拉线压接管施工检查及评级记录表外观检查包括管弯曲、烧伤、裂纹等项目。
架空输电线路单位工程质量验收与评定记录定稿版
架空输电线路单位工程
质量验收与评定记录 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
附录D: 架空输电线路工程单位工程质量验收与评定记录表
Q/CSG表1- D.1架空输电线路单位工程质量验收与评定记录
工程编号： Q/CSG 表1- D.1
备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；
2.验收结论栏填写“合格”或“不合格”；
3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。
10_500kV输变电与配电工程质量验收及评定标准第八册配电工程
附录A: 单位工程资料核查表Q/CSG表8-1 架空线路工程资料核查表工程编号：Q/CSG表8-1序号资料名称应有份数实有份数表号1 架空线路工程单位工程质量验收与评定记录表Q/CSG表8-1.01 架空线路土建分部工程质量验收记录表Q/CSG表8-1.11 钢管杆、铁塔基础开挖分项工程质量验收记录表Q/CSG表8-7.19-12 钢管杆、铁塔基础分项工程质量验收记录表Q/CSG表8-7.19-2Q/CSG表8-7.19-33 接地装置分项工程质量验收记录表Q/CSG表8-7.20 2 架空线路安装分部工程质量验收记录表Q/CSG表8-1.21 钢管杆、铁塔、混凝土电杆组立安装分项工程质量验收记录表Q/CSG表8-7.12 杆塔拉线、横担、金具及绝缘子安装分项工程质量验收记录表Q/CSG表8-7.23 导、地线展放、紧线、附件连接安装分项工程质量验收记录表Q/CSG表8-7.33 户外电气设备安装分部工程质量验收记录表Q/CSG表8-1.31 户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.94 电气试验分部工程质量验收记录表Q/CSG表8-1.41 电气设备试验分项工程质量验收记录表Q/CSG表8-7.11验收单位核查结论签名施工单位年月日监理年月日Q/CSG表8-2 电缆线路工程资料核查表工程编号：Q/CSG表8-2序号资料名称应有份数实有份数备注1 电缆线路工程单位工程质量验收与评定记录表Q/CSG表8-2.01 电缆线路土建分部工程质量验收记录表Q/CSG表8-2.11 电缆沟（井）分项工程质量验收记录表Q/CSG表8-7.21-1Q/CSG表8-7.21-2Q/CSG表8-7.21-3Q/CSG表8-7.21-4Q/CSG表8-7.21-5Q/CSG表8-7.21-6Q/CSG表8-7.21-72 电缆槽盒、盖板分项工程质量验收记录表Q/CSG表8-7.223 电缆管道分项工程质量验收记录表Q/CSG表8-7.23-1Q/CSG表8-7.23-2Q/CSG表8-7.23-3Q/CSG表8-7.23-44 箱式变压器、电缆分支箱、桥架基础分项工程质量验收记录表Q/CSG表8-7.24-1Q/CSG表8-7.24-2Q/CSG表8-7.24-3Q/CSG表8-7.24-45 接地装置分项工程质量验收记录表Q/CSG表8-7.20 2 电缆线路安装分部工程质量验收记录表Q/CSG表8-2.21 电缆支架（桥架）安装、电缆敷设及电缆防火封堵分项工程质量验收记录表Q/CSG表8-7.42 户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.93 电缆终端头（中间头）制作安装和电缆终端头（户外）接地及保护管安装分项工程质量验收记录表Q/CSG表8-7.53 电气试验分部工程质量验收记录表Q/CSG表8-2.31 电气设备试验分项工程质量验收记录表Q/CSG表8-7.112 电力电缆试验分项工程质量验收记录表Q/CSG表8-7.12验收单位核查结论签名施工单位年月日监理年月日Q/CSG表8-3 10kV开关站及10kV/0.4kV变电站工程资料核查表工程编号：Q/CSG表8-3序号资料名称应有份数实有份数备注110kV开关站及10kV/0.4kV变电站工程单位工程质量验收与评定记录表Q/CSG表8-3.0 1 配电房土建工程分部工程质量验收记录表Q/CSG表8-3.11配电房地基与基础分项工程质量验收记录表Q/CSG表8-7.25-1Q/CSG表8-7.25-2Q/CSG表8-7.25-3Q/CSG表8-7.25-4Q/CSG表8-7.25-5Q/CSG表8-7.25-6Q/CSG表8-7.25-7Q/CSG表8-7.25-8Q/CSG表8-7.25-9Q/CSG表8-7.25-10Q/CSG表8-7.25-11Q/CSG表8-7.25-12 2配电房钢筋混凝土主体结构分项工程质量验收记录表Q/CSG表8-7.26-1Q/CSG表8-7.26-2Q/CSG表8-7.26-3Q/CSG表8-7.26-4Q/CSG表8-7.26-5Q/CSG表8-7.26-6Q/CSG表8-7.26-73 配电房砌体分项工程质量验收记录表Q/CSG表8-7.274配电房装饰分项工程质量验收记录表Q/CSG表8-7.28-1Q/CSG表8-7.28-2Q/CSG表8-7.28-3Q/CSG表8-7.28-4Q/CSG表8-7.28-5Q/CSG表8-7.28-6Q/CSG表8-7.28-7 5配电房楼地面分项工程质量验收记录表Q/CSG表8-7.29-1Q/CSG表8-7.29-26 配电房屋面分项工程质量验收记录表Q/CSG表8-7.30-1Q/CSG表8-7.30-2Q/CSG表8-7.30-3Q/CSG表8-7.30-4Q/CSG表8-7.30-5Q/CSG表8-7.30-6Q/CSG表8-7.30-7Q/CSG表8-7.30-87 配电房给排水分项工程质量验收记录表Q/CSG表8-7.31-1Q/CSG表8-7.31-28 配电房暖通及消防分项工程质量验收记录表Q/CSG表8-7.32-1Q/CSG表8-7.32-29 配电房防雷接地、户内照明分项工程质量验收记录表Q/CSG表8-7.33-1Q/CSG表8-7.33-2Q/CSG表8-7.33-3Q/CSG表8-7.33-4Q/CSG表8-7.33-5Q/CSG表8-7.33-610 配电房预埋件制作与安装分项工程质量验收记录表Q/CSG表8-7.3411 电缆沟（井）分项工程质量验收记录表Q/CSG表8-7.21-1Q/CSG表8-7.21-2Q/CSG表8-7.21-3Q/CSG表8-7.21-4Q/CSG表8-7.21-5Q/CSG表8-7.21-6Q/CSG表8-7.21-712 电缆槽盒、盖板分项工程质量验收记录表Q/CSG表8-7.2213 电缆管道分项工程质量验收记录表Q/CSG表8-7.23-1Q/CSG表8-7.23-2Q/CSG表8-7.23-3Q/CSG表8-7.23-42 电气设备安装分部工程质量验收记录表Q/CSG表8-3.21 户内变压器安装分项工程质量验收记录表Q/CSG表8-7.62 高压开关柜、负荷开关柜安装分项工程质量验收记录表Q/CSG表8-7.73 0.4KV低压开关柜、低压母线安装分项工程质量验收记录表Q/CSG表8-7.84 电缆支架（桥架）安装、电缆敷设及电缆防火封堵分项工程质量验收记录表Q/CSG表8-7.45 电缆终端头（中间头）制作安装和电缆终端头（户外）接地及保护管安装分项工程质量验收记录表Q/CSG表8-7.56 直流屏安装及调试分项工程质量验收记录表Q/CSG表8-7.13-1Q/CSG表8-7.13-27 二次电缆敷设及接线分项工程质量验收记录表Q/CSG表8-7.14-1Q/CSG表8-7.14-23 户外电气设备安装分部工程质量验收记录表Q/CSG表8-3.31 户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.94 电气试验分部工程质量验收记录表Q/CSG表8-3.41 10kV变压器试验分项工程质量验收记录表Q/CSG表8-7.102 电气设备试验分项工程质量验收记录表Q/CSG表8-7.113 电力电缆试验分项工程质量验收记录表Q/CSG表8-7.124 继电保护调试分项工程质量验收记录表Q/CSG表8-7.15 验收单位核查结论签名施工单位年月日监理年月日Q/CSG表8-4 箱式变电站工程资料核查表工程编号：Q/CSG表8-4序号资料名称应有份数实有份数备注1 箱式变电站工程单位工程质量验收与评定记录表Q/CSG表8-4.0 1 箱式变电站土建分部工程质量验收记录表Q/CSG表8-4.11 箱式变压器、电缆分支箱、桥架基础分项工程质量验收记录表Q/CSG表8-7.24-1Q/CSG表8-7.24-2Q/CSG表8-7.24-3Q/CSG表8-7.24-42 电缆沟（井）分项工程质量验收记录表Q/CSG表8-7.21-1Q/CSG表8-7.21-2Q/CSG表8-7.21-3Q/CSG表8-7.21-4Q/CSG表8-7.21-5Q/CSG表8-7.21-6Q/CSG表8-7.21-73 电缆槽盒、盖板分项工程质量验收记录表Q/CSG表8-7.224 电缆管道分项工程质量验收记录表Q/CSG表8-7.23-1Q/CSG表8-7.23-2Q/CSG表8-7.23-3Q/CSG表8-7.23-45 接地装置分项工程质量验收记录表Q/CSG表8-7.20 2 箱式变电站安装分部工程质量验收记录表Q/CSG表8-4.21 户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.92 电缆支架（桥架）安装、电缆敷设及电缆防火封堵分项工程质量验收记录表Q/CSG表8-7.43 电缆终端头（中间头）制作安装和电缆终端头（户外）接地及保护管安装分项工程质量验收记录表Q/CSG表8-7.53 户外电气设备安装分部工程质量验收记录表Q/CSG表8-4.31 户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.94 电气试验分部工程质量验收记录表Q/CSG表8-4.41 10kV变压器试验分项工程质量验收记录表Q/CSG表8-7.102 电气设备试验分项工程质量验收记录表Q/CSG表8-7.11 验收单位核查结论签名施工单位年月日监理年月日Q/CSG表8-5 台架式变压器/低压台区工程资料核查表工程编号：Q/CSG表8-5序号资料名称应有份数实有份数备注1台架式变压器/低压台区工程单位工程质量验收与评定记录表Q/CSG表8-5.0 1 台架式变压器土建分部工程质量验收记录表Q/CSG表8-5.11 钢管杆、铁塔基础开挖分项工程质量验收记录表Q/CSG表8-7.19-12钢管杆、铁塔基础分项工程质量验收记录表Q/CSG表8-7.19-2Q/CSG表8-7.19-3 3电缆沟（井）分项工程质量验收记录表Q/CSG表8-7.21-1Q/CSG表8-7.21-2Q/CSG表8-7.21-3Q/CSG表8-7.21-4Q/CSG表8-7.21-5Q/CSG表8-7.21-6Q/CSG表8-7.21-74 电缆槽盒、盖板分项工程质量验收记录表Q/CSG表8-7.225电缆管道分项工程质量验收记录表Q/CSG表8-7.23-1Q/CSG表8-7.23-2Q/CSG表8-7.23-3Q/CSG表8-7.23-46 接地装置分项工程质量验收记录表Q/CSG表8-7.20 2 台架式变压器安装分部工程质量验收记录表Q/CSG表8-5.21钢管杆、铁塔、混凝土电杆组立安装分项工程质量验收记录表Q/CSG表8-7.1 2杆、塔拉线、横担、金具及绝缘子安装分项工程质量验收记录表Q/CSG表8-7.2 3导、地线展放、紧线、附件连接安装分项工程质量验收记录表Q/CSG表8-7.3 4电缆支架（桥架）安装、电缆敷设及电缆防火封堵分项工程质量验收记录表Q/CSG表8-7.4 5电缆终端头（中间头）制作安装和电缆终端头（户外）接地及保护管安装分项工程质量验收记录表Q/CSG表8-7.5 6户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.9 3 户外电气设备安装分部工程质量验收记录表Q/CSG表8-5.31户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.94 电气试验分部工程质量验收记录表Q/CSG表8-5.41 10kV变压器试验分项工程质量验收记录表Q/CSG表8-7.102 电气设备试验分项工程质量验收记录表Q/CSG表8-7.11 验收单位核查结论签名施工单位年月日监理年月日Q/CSG表8-6 通信及配网自动化安装工程资料核查表工程编号：Q/CSG表8-6序号资料名称应有份数实有份数备注1通信及配网自动化安装工程单位工程质量验收与评定记录Q/CSG表8-6.0 1 通信安装分部工程质量验收与评定记录Q/CSG表8-6.11 通信光缆安装分项工程质量验收记录表Q/CSG表8-7.162 通信设备安装分项工程质量验收记录表Q/CSG表8-7.173直流屏安装及调试分项工程质量验收记录表Q/CSG表8-7.13-1Q/CSG表8-7.13-22 配网自动化安装分部工程质量验收与评定记录Q/CSG表8-6.21 自动化终端安装分项工程质量验收记录表Q/CSG表8-7.18验收单位核查结论签名施工单位年月日监理年月日附录B: 单位工程质量验收与评定记录表Q/CSG表8-1.0 架空线路工程单位工程质量验收与评定记录表工程编号：Q/CSG表8-1.0单位工程名称单位工程名称建设单位设计单位开工日期施工单位监理单位竣工日期序号项目验收内容业主项目部核查意见启委会验收组抽查意见1 分部工程质量验收结果统计分部工程名称验收结论1.1 架空线路土建分部工程1.2 架空线路安装分部工程1.3 户外电气设备安装分部工程1.4 电气试验分部工程验收结果应核查分部工程数实核查分部工程数符合标准及设计要求的分部工程数2 质量控制资料核查出厂证件及试验资料2.1出厂合格证材料设备质量证明2.2试验和检测报告2.3线路参数测试报告主要技术资料及施工记录2.4设计变更及图纸会检纪要2.5施工质量检查及评级记录2.6分部工程验收消缺整改记录2.7隐蔽工程验收记录2.8 WHS质量控制记录监理过程控制资料2.9监理旁站记录2.10监理初检消缺整改记录核查结果应核查资料项数专业资料分享实核查资料项数符合标准要求项数3 安全和主要功能抽查3.1接地电阻抽查检查结果：3.2杆塔防盗螺栓抽查3.3交叉跨越距离抽查3.4户外电气设备绝缘性能抽查抽查结果应核查功能项数实核查功能项数符合标准和设计要求功能项数4 观感质量验收4.1线路及户外电气设备标识检查4.2杆塔基础外观检查4.3杆塔外观检查4.4导线外观及弧垂检查4.5户外电气设备外观检查4.5接地装置外观检查验收结果应验收项数实验收项数符合规定标准要求项数5 业主项目部综合验收结论：启委会验收组综合验收结论：6 评定结论：参加验收单位施工单位监理单位设计单位业主项目部启委会验收组（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日（签字）验收组负责人：年月日备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。
架空线路质量验评记录表
Q/CSG 41 1002—2012附录B 单位工程质量验收与评定记录表Q/CSG表8-1.0 架空线路工程单位工程质量验收与评定记录表Q/CSG 411002—20121.检査意见栏填写要求：符合要求的检査项打"√"，不符合要求的检査项打"X "，未检査项打"∕"；2.验收结论栏填写"优良"或"合格"；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。
Q/CSG 411002—2012Q/CSG表8-5.0台架式变压器∕低压台区工程单位工程质量验收与评定记录表Q/CSG 411002—20121.检査意见栏填写要求：符合要求的检査项打"√"，不符合要求的检査项打"X "，未检査项打"∕"；2.验收结论栏填写"优良"或"合格"；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。
Q/CSG 411002—2012附录C 分部工程质量验收记录表Q/CSG表8-1.1架空线路土建分部工程质量验收记录表Q/CSG表8-1.2 架空线路安装分部工程质量验收记录表Q/CSG表8-1.3 户外电气设备安装分部工程质量验收记录表Q/CSG表8-1.4 电气试验分部工程质量验收记录表Q/CSG 411002—2012Q/CSG表8-2.3 电气试验分部工程质量验收记录表Q/CSG 411002—2012 Q/CSG表8-3.1配电房土建分部工程质量验收记录表Q/CSG表8-3.1〔续）Q/CSG表8-3.3 户外电气设备安装分部工程质量验收记录表Q/CSG表8-3.4 电气试验分部工程质量验收记录表Q/CSG表8-5.2 台架式变压器安装分部工程质量验收记录表Q/CSG表8-5.3 户外电气设备安装分部工程质量验收记录表Q/CSG表8-5.4 电气试验分部工程质量验收记录表Q/CSG表8-6.2 配网自动化安装分部工程质量验收记录表附录D 分项工程质量验收记录表【W156】Q/CSG表8-7.1 钢管杆、铁塔、混凝土电杆组立安装分项工程质量验收记录表Q/CSG 411002—2012【W156】Q/CSG表8-7.2 杆塔拉线、横担、金具及绝缘子安装分项工程质量验收记录表Q/CSG 411002—2012【W156】Q/CSG表8-7.3 导、地线展放、紧线、附件连接安装分项工程质量验收记录表【W159】Q/CSG表8-7.9 户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表【W164】Q/CSG表8-7.10 10kV变压器试验分项工程质量验收记录表Q/CSG 411002—2012Q/CSG 411002—2012 【W164】Q/CSG表8-7.11 电气设备试验分项工程质量验收记录表Q/CSG 411002—2012【H088】【H089】Q/CSG表8-7. 19-1 钢管杆、铁塔基础开挖分项工程质量验收记录表【H088】【H089】Q/CSG表8-7. 19-2钢管杆、铁塔基础分项工程质量验收记录表。
