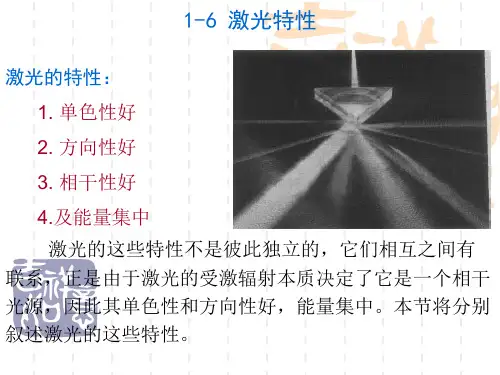

激光特性

激光的发射原理及产生过程的特殊性决定了激光具有普通光所不具有的特点：即三好（单色性好、相干性好、方向性好）一高（亮度高）。

1 单色性好：普通光源发射的光子，在频率上是各不相同的，所以包含有各种颜色。而激光发射的各个光子频率相同，因此激光是最好的单色光源。

由于光的生物效应强烈地依赖于光的波长，使得激光的单色性在临床选择性治疗上获得重要应用。此外，激光的单色特性在光谱技术及光学测量中也得到广泛应用，已成为基础医学研究与临床诊断的重要手段。

2 相干性好：由于受激辐射的光子在相位上是一致的，再加之谐振腔的选模作用，使激光束横截面上各点间有固定的相位关系，所以激光的空间相干性很好（由自发辐射产生的普通光是非相干光）。激光为我们提供了最好的相干光源。正是由于激光器的问世，才促使相干技术获得飞跃发展，全息技术才得以实现。

3 方向性好：激光束的发散角很小，几乎是一平行的光线，激光照射到月球上形成的光斑直径仅有1公里左右。而普通光源发出的光射向四面八方，为了将普通光沿某个方向集中起来常使用聚光装置，但即便是最好的探照灯，如将其光投射到月球上，光斑直径将扩大到1 000公里以上。

激光束的方向性好这一特性在医学上的应用主要是激光能量能在空间高度集中，从而可将激光束制成激光手术刀。另外，由几何光学可知，平行性越好的光束经聚焦得到的焦斑尺寸越小，再加之激光单色性好，经聚焦后无色散像差，使光斑尺寸进一步缩小，可达微米级以下，甚至可用作切割细胞或分子的精细的“手术刀”。

4 亮度高：激光的亮度可比普通光源高出1012－1019倍，是目前最亮的光源，强激光甚至可产生上亿度的高温。激光的高能量是保证激光临床治疗有效的最可贵的基本特性之一。利用激光的高能量还可使激光应用于激光加工工业及国防事业等。

切换到宽屏

193

62

超声波探伤

编辑

超声波探伤是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波，在荧光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。

目录

1基本原理

2主要特性

3主要优点

4主要缺点

5波段介绍

6仪器介绍

7应用

1.7.1 钢闸门检测

2.7.2 缺陷与防止措施

8优点

9局限缺点

1.9.1 超声检测方法有哪些？

2.9.2 超声检测有哪些应用？

1

基本原理

超声波在介质中传播时有多种波型，检验中最常用的为纵波、横波、表面波和板波。用纵波可探测金属铸锭、坯料、中厚板、大型锻件和形状比较简单的制件中所存在的夹杂物、裂缝、缩管、白点、分层等缺陷；用横波可探测管材中的周向和轴向裂缝、划伤、焊缝中的气孔、夹渣、裂缝、未焊透等缺陷；用表面波可探测形状简单的铸件上的表面缺陷；用板波可探测薄板中的缺陷。

2主要特性

超探仪是一种便携式工业无损探伤仪器，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、折叠、气孔、砂眼等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。它是无损检测行业的必备。

(1）超声波在介质中传播时，在不同质界面上具有反射的特性，如遇到缺陷，缺陷的尺寸等于或大于超声波波长时，则超声波在缺陷上反射回来，探伤仪可将反射波显示出来；如缺陷的尺寸甚至小于波长时，声波将绕过缺陷而不能反射；

（2）波声的指向性好，频率越高，指向性越好，以很窄的波束向介质中辐射，易于确定缺陷的位置.

（3）超声波的传播能量大，如频率为1MHZ（1兆赫兹）的超生波所传播的能量，相当于振幅相同而频率为1000HZ（赫兹）的声波的100万倍。[1]

3主要优点

①穿透能力强，探测深度可达数米；

②灵敏度高，可发现与直径约十分之几毫米的空气隙反射能力相当的反射体；可检测缺陷的大小通常可以认为是波长的1/2。

③在确定内部反射体的位向、大小、形状及等方面较为准确；

④仅须从一面接近被检验的物体；

⑤可立即提供缺陷检验结果;

⑥操作安全,设备轻便。

4主要缺点

①要由有经验的人员谨慎操作；

超声波探伤车

②对粗糙、形状不规则、小、薄或非均质材料难以检查；

③对所发现缺陷作十分准确的定性、定量表征仍有困难；

④. 不适合有空腔的结构；

⑤. 除非拍照，一般少有留下追溯性材料。

5波段介绍

人耳能够感受到频率高于20赫兹，低于20000赫兹的弹性波，所以在这个频率范围内的弹性波又叫声波。频率小于20赫兹的弹性波又叫次声波，频率高于20000赫兹的弹性波叫做超声波。次声波和超声波人耳都不能感受。

利用材料及其缺陷的声学性能差异对超声波传播的影响来检验材料内部缺陷的无损检验方法。广泛采用的是观测声脉冲在材料中反射情况的超声脉冲反射法，此外还有观测穿过材料后的入射声波振幅变化的穿透法等。常用的频率在0.5～5MHz之间。

常用的检验仪器为 A型显示脉冲反射式超声波探伤仪。根据仪器示波屏上反射信号的有无、反射信号和入射信号的时间间、反射信号的高度，可确定反射面的有无、其所在位置及相对大小。仪器的基本结构和原理见图1。

6仪器介绍

在A型探伤仪的基础上发展而成的 B型、C型探伤仪，可得到不同方向反射面的信号，也可将B型、C型显示组合以得到材料的内部反射面的三维显示图。上述各种探伤仪均利用脉冲电信号激励压电换能器发射超声波，但也可用涡流声换能器来检验导电材料。这种换能器的换能过程在被探伤件表面进行，无须与材料接触，也不需要耦合剂，就可检验表面粗糙和温度高至500℃以上的金属材料，在冶金工业中应用较多。

超声波在材料中传播，由于吸收和散射等，强度会衰减，因此测量在诸如真空自耗炉中熔炼的合金材料中的衰减，有可能无损地了解材料组织均匀性的情况。

脉冲反射式超声波法同其他无损检验方法相比

7应用

钢闸门检测

钢闸门在水利工程中大量使用，主要以优质钢板为基材，通过焊接手段制做而成，表面采用橡胶止水、防腐方式为表面进行喷沙除锈及热喷锌，广泛应用于水电站、水
