雅马哈功放RX-V471安装说明书
YAMAHA RX-V371功放安装说明
前置音箱
R
L
ANTENNA
FM
GND AM
SPEAKERS SURROUND CENTER
FRONT
SUBWOOFER
警告 ：
• 连接音箱前，请将本机的交流电源线从电源插座中拔出。 • 通常音箱线包括两根并排的绝缘线。其中一根线具有不同颜色，或
者线上带有一根竖线，表示不同的极性。将不同颜色（或带有竖线） 的线插入本机和音箱上的“+”（正极，红色）端子，同时将另一根 线插入“-”（负极，黑色）端子。 • 注意音箱线的线芯不得接触任何部件或本机的金属部位。这可能损坏 本机或音箱。如果音箱线短路，当本机开机时， “CHECK SP WIRES!” 字样会出现在前面板显示屏上。
MONITOR OUT
L
OPTICAL AV 1
COAXIAL AV 2
COAXIAL
(CD) AV 3
OPTICAL
( TV ) AV 4
AV 5
R
AV OUT
AUDIO 1
AUDIO 2
AUDIO OUT
C
• 播放时，请选择与所连接插孔相对应的输入源。 • 连至 HDMI1，您只需按“SCENE”键下的“BD/DVD”即可选择 HDMI 输入。 • 连至 AV3，您只需按“SCENE”键下的“CD”即可选择 AV3 输入。 • 如果需要，也可通过其他方法连接无法用以上方法连接的装置，例如从分量视频输出插孔输出视频的装置以及从模拟输出插孔输出音频的装置。
连接与电视音频输出插孔对应的以下输入插孔。观看电视时，请选择 本机中相应的输入源。
OPTICAL
音频输出
COMPONENT VIDEO PR
PB
Y MONITOR OUT
雅马哈调音台使用说明（教程）

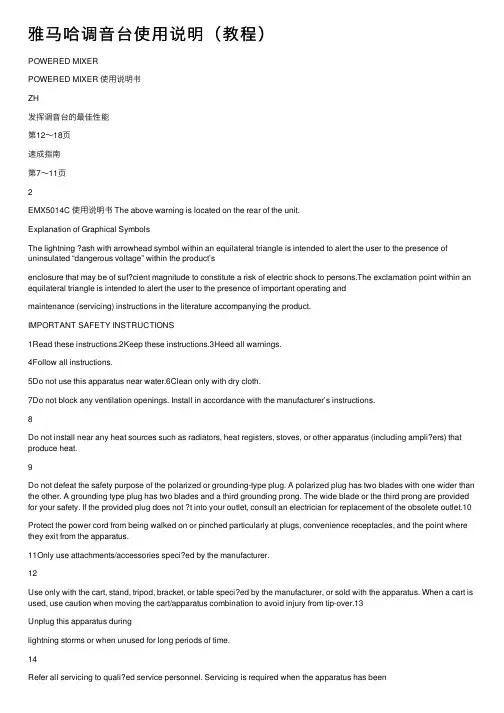

雅马哈调⾳台使⽤说明（教程）POWERED MIXERPOWERED MIXER 使⽤说明书ZH发挥调⾳台的最佳性能第12～18页速成指南第7～11页2EMX5014C 使⽤说明书 The above warning is located on the rear of the unit.Explanation of Graphical SymbolsThe lightning ?ash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’senclosure that may be of suf?cient magnitude to constitute a risk of electric shock to persons.The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating andmaintenance (servicing) instructions in the literature accompanying the product.IMPORTANT SAFETY INSTRUCTIONS1Read these instructions.2Keep these instructions.3Heed all warnings.4Follow all instructions.5Do not use this apparatus near water.6Clean only with dry cloth.7Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.8Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including ampli?ers) that produce heat.9Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not ?t into your outlet, consult an electrician for replacement of the obsolete outlet.10Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.11Only use attachments/accessories speci?ed by the manufacturer.12Use only with the cart, stand, tripod, bracket, or table speci?ed by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.13Unplug this apparatus duringlightning storms or when unused for long periods of time.14Refer all servicing to quali?ed service personnel. Servicing is required when the apparatus has beendamaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has beenexposed to rain or moisture, does not operate normally, or has been dropped.(98-6500)WARNINGTO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APP ARA TUS TO RAIN OR MOISTURE.IMPORTANTPlease record the serial number of this unit in the space below.Model:Serial No.:The serial number is located on the bottom or rear of the unit.Retain this Owner’s Manual in a safe place for future reference.使⽤说明书 EMX5014C 3(5)-4请在操作使⽤前，⾸先仔细阅读下述内容* 请将本说明书存放在安全的地⽅，以便将来随时参阅。
AV放大器4 AV功放背面板接线
播放机只有一个HDMI接口
• 第二种：如果你的蓝光播放器或者HD DVD 播放器只带有一个HDMI输出接口的，而功 放也带有2个HDMI接口(带HDMI接口的功 放最基本的配置是1个HDMI输入1个HDMI 输出)，那么你的接法就是将播放器的HDMI 输出接口通过HDMI线插入功放的HDMI输 入接口，而功放的HDMI输出接口接电视。
蓝光播放器与普通功放的连 接
• 首先，这里说的普通功放是非HDMI 1.3端 口，并不支持杜比BTrueHD和DTS-HD MA 等解码的功放。如果你拥有蓝光播放器， 那么它们一定都是带HDMI接口的(一般新的 产品都带HDMI 1.3或者1.4，以前的产品有 可能是1.1或者1.2)，同时也具备同轴数码 输出和光纤数码输出接口，那么它和普通 功放的接入方法有三种，而且此三种方法 同时适合各种带HDMI接口的高清播放器， 包括高清硬盘播放器、高清机顶盒、高清 DV等。
播放机有二个HDMI接口
• 第三种：如果你的蓝光播放器或者HD DVD播放器带有两个或者以上的HDMI输出 接口的，而功放也带有HDMI接口，那么你 的接法就是将播放器的两个HDMI接口一路 输入功放，一路输入电视。也可以使用第(2) 点的方法。
索尼PS3与功放的连接
• 索尼PS3拥有多种影音接口，包括HD输 出(HDMI 1.3 OUT)、光纤数字输出 (DIGITAL OUT)、多重视频输出(AV MULTI OUT)，再就是网络接口(LAN)了，可以应 对大多数各种显示设备和音响设备的需要。 要玩好PS3，最好功放是带HDMI 1.3接口 的，当然不是1.3版本也可以，只不过不是 最佳的连接方式。因为PS3只有一个HDMI 接口和一个光纤输出口，所以连接有两个，我们可 以知道视频信号通过HDMI接口输入电视、
雅马哈 AV 前置放大器连接说明书
Zh12Zh将功率放大器和低音炮（配有内置放大器）连接到本机，并将音箱连接到功率放大器。
1将本机的 PRE OUT 插孔连接到所有 11 个声道的功率放大器的主输入插孔（a 或 b ）。
进行非平衡连接时 (a )，请使用音频针口缆线（RCA 非平衡缆线）将本机的 PRE OUT (RCA) 插孔连接到放大器的主输入 (RCA) 插孔。
进行平衡连接时 (b )，请使用 XLR 平衡缆线将本机的 PRE OUT (XLR) 插孔连接到放大器的主输入 (XLR) 插孔。
2使用音频针口缆线将低音炮（配有内置放大器）连接到本机的 SUBWOOFER PRE OUT 1–2 插孔。
3将每个音箱连接到功率放大器上对应的音箱端子。
有关音箱连接的详情，请参见功率放大器和音箱的使用说明书。
•根据您的功率放大器，可能需要更改其设置，以便从本机接收的音频从连接到放大器的音箱发出。
•您可以将 2 个低音炮连接到本机，然后将它们分别置于房间的右/左两侧（或前/后两侧）。
在使用 2 个低音炮的情况下，将电源线插入交流墙壁电源插座后，请配置“低音炮配置”。
有关详情，请参见《使用说明书》。
•如果您具有支持触发器功能的 Y amaha 功率放大器（如 MX-A5000），则可通过系统连接在操作（如打开/关闭）本机的同时控制此功率放大器。
有关详情，请参见《使用说明书》。
2连接功率放大器、音箱和低音炮SUBWOOFERZh33连接外部装置（1将外部装置连接至本机。
a 使用 HDMI 缆线将 BD/DVD 播放机连接至本机。
如果 BD/DVD 播放机当前通过 HDMI 缆线直接连接到电视，则应将此缆线从电视断开，然后将其连接到本机。
b 使用其他 HDMI 缆线将电视连接至本机。
c 用数字光纤缆线或立体声针口缆线将电视连接至本机。
在本机上播放电视视频时需要此连接。
如果电视支持 ARC (Audio Return Channel)，则不需要此连接。
功放机按键说明书
功放机按键说明书篇一：音响操作说明音响操作说明针对于本系统，具体操作如下： 1. 话筒及音乐输入连接：调音台可以接入有线话筒、无线话筒、DVD、电脑音频等；有可种可以接入的插口，方便进行连接（如下图所示）。
第1路到第8路一般接入话筒，第13到16路为DVD等音乐信号输入；第9路到第12路比较特殊，即可以接入话筒，也可以接入DVD等音乐信号（已经标明L、R声道），只是接口不一样而已。
注：1、如果上面的卡侬口已经接入设备，就不要再用下面的单插插口，也就是说，这一路里面只可以接入一路音源；下面的INSERT插口，本系统用不到。
2、如果要接入普通的会议话筒，可能需要48V供电，那么本调音台具备此功能，只需要把调音台的48V供电开关打开即可，如下图所示；2. 开启系统：先打开第一台电源时序器，电源时序器会依次给所接设备供电；等第一台电源时序器的8路电源依次打开完毕，再打开第二台电源时序器，同样，等8路电源全部打开方可进行其他操作。
注：专业音响设备具有开关顺序，开启时顺序为：音源设备（如DVD、话筒接收机等）、周边设备（如调音台、均衡器、效果器等）、功放。
否则的话，可能会产生“嘭”的声响，以至于损坏设备。
3. 播放音频、视频：首先把调音台右下角总音量的推子调整到合适的位置（如图一所示），高度最好不要超过0刻度；然后打开DVD 机，把光盘放入，让DVD处于读碟播放状态；找到调音台对应DVD接入的那一路，把方块透明的开关按钮按下，使其处于点亮状态，再按下下方的红色ST按钮；然后轻轻从下方往上推长方形的音量推子，直到音量足够为止（如图二所示）。
高中低音调整：正常情况下，无需调整音乐音频，因为DVD或电脑放出来的都是原始音频，如果想调整音乐的高中低音，可以通过调音台自带的简单均衡器进行调整（如图三所示），上面的为高音旋钮，中间的为中高频旋钮，下面的为低音旋钮。
音视频矩阵切换：如把第1路音频、视频切换到第2路输出，那么操作方法是：按AV键然后从右侧上边的一排（输入键）按下1键，然后再从下面一排（输出键）按下2键，最后再按下ENTER 键即可。
功放说明书
说明书一、面板布置：1、本功放由功放、播放器、电平指示器、扬声器四个模块组成。
其中功放有放大音频信号的功能，可把播放器音频、外接音频、话筒音频信号放大，通过调节旋钮可改变信号的大小。
播放器有读取内存卡里的音频文件并转化成音频信号（另有收音机功能）的功能。
电平指示模块是通过计算音频信号，获取音频里音调的高低信号，再通过led灯显示出来，具有装饰的功能。
扬声器是把音频信号转化成声音信号的作用。
2、正前方：电平指示 1314⑥⑦⑧⑨⑩ 11 12①②③④⑤左声道右声道①电源指示灯、②音频输入、③音量旋钮、④话筒音量旋钮、⑤话筒输入、⑥播放器电源开关、⑦上一曲/音量-、⑧播放/暂停、⑨下一曲/音量+、⑩播放模式、11数据线插孔、12 usb插孔、13播放器显示屏、14 sd卡插孔（注：11、12、14插孔都是输入插孔，不能输出）3、正后方：变压器变压器线散热器遥控器电源线耳机插孔扬声器插头注意：1、使用前检查电源线和变压器线是否完好，外层绝缘皮是否有破损，若有破损则需要用电胶布粘住，防止皮肤接触而触电。
2、通电时最好不要触碰变压器和变压线。
3、使用时禁止触碰散热器、变压器，防止因温度过高而烫伤。
4、当使用耳机听音频时，只需把耳机插入耳机插孔，但要注意，在使用耳机之前要控制好音量，防止音量过大而损坏耳机。
一般操作是先把音量调为最小，插入耳机后再慢慢增大。
二、使用步骤：1、打开电源：在打开电源前先把音乐音量，话筒音量④调为最小，并确定自带播放器开关⑥处于关闭状态。
然后把电源线接电，则电源指示灯会亮①。
2、接音频：音频有两种，一种是外接音频输入②，另外一种是自带播放器输入，其优先级是外接音频输入高于自带播放器音频输入。
（1）外接音频输入需用一根3.5mm音频线与外界播放器连接，另外一端必须接到功放的外接“音频输入”②插孔，注意播放器的音量③应适当,否则将会烧坏功放芯片和损坏喇叭。
（2）自带播放器输入：首先把优盘或sd卡插入相应位置11、12、13，然后把播放器开关打开⑥，启动自带播放器。
功放使用说明书
功放使用说明书该说明书为东莞市奇声电子实业有限公司版权所有目录一.面板按键功能说明---------------------------------- 1二.功能特性 ------------------------------------------3 三．设置--------------------------------------------- 2 四．播放----------------------------------------------3 五．连接----------------------------------------------3六. 配置----------------------------------------------4七. 附录----------------------------------------------5八.使用注意事项---------------------------------------5一.面板按键功能说明1102-U二：功能特性尺寸：420×138×340mm输出水平/阻抗：前级输出：2.2V/2.2K 欧姆低音输出：2.2V/2.2K 欧姆录音输出：300mV/2.2K 欧姆音乐输出：2.2V/2.2K 欧姆功率输出：120W/8欧-180W/4欧输入灵敏度/阻抗：4欧姆-8欧姆总谐波失真率：1KHz, 8欧姆DVD, TAPE, AUX 300 mV /47K 欧姆BGM 300 mV /47K 欧姆传声器： 6mV/3.3K 欧姆频率响应：Mic：20-20KHz, 3dBMusic： 20-20KHz, 3dB供应电压：220v-50Hz欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
雅马哈AV功放的EQ设置
雅马哈AV功放的EQ设置今天在看别的论坛发现有人发布了雅马哈AV功放的EQ设置，很多人都说用了以后有明显提升。
现在把他的内容复制到这里，希望给雅马哈功放的兄弟试试。
作者原来用的是雅马哈AX-1，后来转入3800后发现音效不如以前，所以通过与雅马哈代理的多次沟通，有了现在这个EQ调整参数。
参数仅供大家参考，如果用完后觉得改变不明显甚至没有改变，大家多多包涵，因为我也刚看完还没有回家试。
千万不要乱喷。
原作者功放为3800，音箱为杰士R35，大家可以根据自己的音箱对他的数据进行微调，希望大家多多发扬折腾精神。
前置freq.62.5hz一段为低频输出，由于我的前置为座地双8吋低音单元喇叭，所以在数值上调至+5db来增加张力，假如你的喇叭为书架喇叭可调教至+2db或+3db试试freq.157.5hz 可轻微+0.5dbfreq.396.9hz 亦轻微+0.5dbFreq.1.00khz 一段为中音区可将该段增至+4.5dbFreq.2.52khz 可轻微+0.5dbFreq. 6.35khz 一段不用加freq. 16.0khz 一段为高频区，不妨加至+6.0db增加高音细致度我前段时间在这里看了个帖子，很多老烧都说功放的EQ不用动，大家一试又何妨？如果不喜欢，再默认回来就OK了跟着到中置中置为家庭影院之命脉, 就算再科幻的影片都不乏人声对白,而文戏就更加不用多说. 所以在调教中置时‚会集中在人声的范围~ 中高音~中置数据由于freq.62.5hz一段为低频输出，而人声基本上没有到达这个音域，所以在数值保持为0db freq.157.5hz 仍然是0 dbfreq.396.9hz 一段最接近男性声音，故将该段加至+3.0db，(这段调教最为重要, 可因应中置喇叭的特性加或减近至男性喉底声)Freq.1.00khz 一段为中音区，可将该段略增至+1.5dbFreq.2.52khz +1.5dbFreq. 6.35khz 一段最易令人声失真，最好不要加或减，所以不动维持在0.0 db最后freq. 16.0khz 一段高频区，可将其加至+6.0db以接近女性的高音音域，环绕由于大多数负责环绕效果声音, 而一般环绕的单元亦很小,故未能提供全频输出. 所以在调教后置喇叭时‚将大多数的低音交给超低音负责.环绕数据freq.62.5hz 0dbfreq.157.5hz +0.5dbfreq.396.9hz +1.5dbFreq.1.00khz +2.5dbFreq.2.52khz +3.0dbFreq. 6.35khz +2.0dbfreq. 16.0khz +6.0db效果音箱（Presence speaker，如果有）的设置可以参照中置的设置即可炮的EQ根据不同炮有不同，因为炮的素质相差确实太远了，所以不详细说了，拿个中端偏下的举例吧freq.62.5hz +4dbfreq.157.5hz +2.5db如果炮好的话，可以适当减少增加的电平暂时到这里，如果还有发现，将在下面的楼层更新---------------------------------------------------------------------------------------------------------------我早就开始调了，基本上就是这个思路，但是不建议加的太多，适当的调整后声音大不一样，即使是电影录音后期的音效恐怕都是做过的的吧，刻舟求剑，是否太武断了？---------------------------------------------------------------------------------------------------------------用YMH的自动EQ效果很一般，软绵绵的按1楼给的EQ调效果又太爆啦，还要慢慢调啊---------------------------------------------------------------------------------------------------------------根据这个帖子调试后，果然很爽，可以说让我的2067脱胎换骨我用yamaha2067调节了一下，感觉还是好了些。
雅马哈 RX-V471中文使用说明书
连接播放装置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
连接视频装置 （如 BD/DVD 播放机）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 连接音频装置 （如 CD 播放机）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 连接到前面板上的插孔. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
部件名称和功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
功放机说明书
功放机说明书篇一：功放的说明书说明书一、面板布置：1、本功放由功放、播放器、电平指示器、扬声器四个模块组成。
其中功放有放大音频信号的功能，可把播放器音频、外接音频、话筒音频信号放大，通过调节旋钮可改变信号的大小。
播放器有读取内存卡里的音频文件并转化成音频信号（另有收音机功能）的功能。
电平指示模块是通过计算音频信号，获取音频里音调的高低信号，再通过led灯显示出来，具有装饰的功能。
扬声器是把音频信号转化成声音信号的作用。
2、正前方：电平指示 1314⑥⑦⑧⑨⑩11 12①②③④⑤左声道右声道①电源指示灯、②音频输入、③音量旋钮、④话筒音量旋钮、⑤话筒输入、⑥播放器电源开关、⑦上一曲/音量-、⑧播放/暂停、⑨下一曲/音量+、⑩播放模式、11数据线插孔、12 usb插孔、13播放器显示屏、14 sd卡插孔（注：11、12、14插孔都是输入插孔，不能输出）3、正后方：变压器变压器线散热器遥控器电源线耳机插孔扬声器插头注意：1、使用前检查电源线和变压器线是否完好，外层绝缘皮是否有破损，若有破损则需要用电胶布粘住，防止皮肤接触而触电。
2、通电时最好不要触碰变压器和变压线。
3、使用时禁止触碰散热器、变压器，防止因温度过高而烫伤。
4、当使用耳机听音频时，只需把耳机插入耳机插孔，但要注意，在使用耳机之前要控制好音量，防止音量过大而损坏耳机。
一般操作是先把音量调为最小，插入耳机后再慢慢增大。
二、使用步骤：1、打开电源：在打开电源前先把音乐音量，话筒音量④调为最小，并确定自带播放器开关⑥处于关闭状态。
然后把电源线接电，则电源指示灯会亮①。
2、接音频：音频有两种，一种是外接音频输入②，另外一种是自带播放器输入，其优先级是外接音频输入高于自带播放器音频输入。
（1）外接音频输入需用一根3.5mm音频线与外界播放器连接，另外一端必须接到功放的外接“音频输入”②插孔，注意播放器的音量③应适当,否则将会烧坏功放芯片和损坏喇叭。
（2）自带播放器输入：首先把优盘或sd卡插入相应位置11、12、13，然后把播放器开关打开⑥，启动自带播放器。
雅马哈yamaha rx-v471(htr-4064)功放中文使用说明书第25页
雅马哈yamaha rx-v471(htr-4064)功放中文使用说明书第25页音频问题没有选择适当的输入源。
原因用输入选择键选择合适的输入源。
从源装置（如 CD-ROM）输入的是本机无法再现的信号。
启用了默音功能。
本机和外部装置之间的缆线可能存在故障。
解决措施使用其信号可在本机上再现的输入源。
按 MUTE 取消默音。
确保本机和音箱之间的所有音箱缆线连接正确。
如果检查后未发现任何问题，请更换缆线。
在“Setup”菜单的“Max Volume”中调节本机的最大音量。
打开所有连接至本机的装置。
您可通过“Option”菜单中“Signal Info”的“Channel (Chan)”来确认输入信号中源声道的数量（第 53 页）。
您可用前面板显示屏上的音箱指示器来确认输出声道的数量（第 8 页）。
执行 YPAO（第 26 页），或在“Setup”菜单上的“Configuration”（第 56 页）中设置尺寸或启用受影响的音箱。
执行 YPAO（第 26 页），或在“Setup”菜单上的“Level”（第 57 页）中调节受影响的音箱的音量水平。
确保本机和音箱之间的所有音箱缆线连接正确。
如果没有问题，请更换缆线。
用另一个可正常工作的音箱替换受影响的音箱，以确认该音箱是否存在故障。
如果更换的音箱没有声音输出，则可能是本机存在故障。
将其设为较高值。
使用“Test Tone”确认没有声音输出的音箱（第 58 页）。
为了确认，请将“Extra Bass”设为“On”以从低音炮输出前声道的低频声音（第 57 页）。
执行 YPAO（第 26 页），或在“Setup”菜单中将“Subwoofer”设为“Use”（第 56 页）。
打开低音炮。
将其设为较高值。
您可以在“Option”菜单的“Signal Info”中确认是否显示有关 HDMI 的错误信息（第 53 页）。
在“Setup”菜单的“Audio Output”中，将“Amp”设为“On”（第 64 页）。
雅马哈471功放
主要技术规格：
音频部分
额定输出功率（8 欧姆，1 千赫，0.9%THD，1 声道处于已驱动状态） 前左/右 中央 环绕左/右
额定输出功率（8 欧姆，1 千赫，0.9%THD，2 声道处于已驱动状态） 前左/右 中央 环绕左/右
选配附件
135 瓦/声道 135 瓦/声道 135 瓦/声道
85 瓦+ 85 瓦 85 瓦 85 瓦+ 85 瓦
屏幕 GUI（图形用户界面）
本界面清晰而简洁，可极大地方便设置和其它操 作。屏幕可显示菜单画面，供用户进行多种语言 选择，并可在 3D 图像上叠加显示。
环保型设计
- 自动关机 - 待机功耗低至 0.1 瓦 可在 4、8、或 12 小时（可选）后自动关 机，且功耗极低，不失为一款环境友好型 家庭影院收音扩音机。
对接端子（适用于选配对接附件）
1
复合监视器
1
光纤数字
2
复合视听
1
同轴数字
2
扬声器（除重低音）低音扬声器
1
分量视频（音频输入可分配）
2
耳机插口
1
复合视频*
5
迷你音频插口*
1
*包括前面板辅助端口
•“Made for iPod”、“Made for iPhone”和“Made for iPad”是指专为 iPod、iPhone 或 iPad 连接的电子产品并已被开发者证明符合苹果公司性能标准。苹果公司对这类设备的操作或 其是否符合安全和监管标准概不负责。请注意：将该附件用于 iPod、iPhone 或 iPad 有可能影响到无限性能。iPhone、iPod、iPod classic、iPod nano、iPod shuffle 和 iPod touch 是苹果 公司在美国与其他国家的注册商标。iPad 是苹果公司的商标。• Bluetooth®字符和徽标，均为蓝牙 SIG 股份有限公司所拥有的注册商标。• Dolby 和 double-D 标识是杜比实验室的注 册商标。• DTS、DTS-HD 和符号、以及 DTS 徽标，均为 DTS 股份公司的商标。•HDMI、HDMI 商标与 High-Definition Multimedia Interface 是 HDMI Licensing LLC.的注册商标。• Burr-Brown 是 Texas Instruments, Inc 的商标。•“x.v.Color”是索尼公司的一个商标。• CINEMA DSP 是雅马哈公司的商标。• SILENT CINEMA 是雅马哈公司的一个商标。•产品设 计与规格的改变恕不另行通知。
雅马哈功放RX-V467快速参考指南
A 当播放装置可以 HDMI 输出时
HDMI HDMI
B 当播放装置可以进行分量视频输
出时(带光纤数码输出)
COMPONENT VIDEO PR PB Y
OPTICAL
C 当播放装置可以进行分量视频输
出时(带同轴数码音频输出)
COMPONENT VIDEO PR PB
Y COAXIAL
C
D 仅当播放装置可以进行视频输出
5 自动设置扬声器参数（YPAO）
连接完成时，可调节扬声器的状态、尺寸和音量平衡，以提供最佳声场。本机配有 YPAO （Yamaha Parametric Room Acoustic Optimizer）功能，可用简单程序自动调节扬声器平 衡。
使用 YPAO 时，测试音将从扬声器输出约 3 分钟，然后会执行音响测量。使用 YPAO 时，要注意以下内容。 • 测试音以高音量输出。可能滋扰旁人时，请避免在夜间采用该功能。 • 请注意测试音不要吓到小孩。
2
TV
3
前左扬声器
4
本机
前右扬声器
中央扬声器
超低音扬声器
环绕声右扬声器
1
环绕声左扬声器
1
BD/DVD 播放机 （刻录机）
1 连接扬声器
2 连接电视机
3 连接像 BD/DVD 播放机与刻录机这样的播放装置
4 设置 VOLTAGE SELECTOR 并连接交流电源
雅马哈功放设置完整版
雅马哈功放设置HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】雅马哈功放的设置篇，RX-V465/467/471从09年至今，入门级次世代功放一直呈现分庭抗礼的格局，其中打拼最火热的机型，非天龙和雅马哈莫属，首先是天龙1610 VS 雅马哈465，同时加入了对次世代音轨的支持，然后是天龙1611 VS 雅马哈467，加入了对3D的支持，到最新的天龙1612 VS 雅马哈的471，都进行了略微的改进。
网上相关的评测数不胜数，虽然天龙从做工到音质再到性价比要略胜雅马哈一筹，但这并没有让哥过多的纠结，仍然毫不犹豫的选择了雅马哈。
原因有六，一是雅马哈功放相对来说比较难设置，可是哥最喜欢的就是研究和折腾；二是雅马哈的DSP声场可玩性比较高；三是雅马哈有两个光纤接口，方便哥接驳电脑和高清机顶盒；四是雅马哈功放的外观比较拉风；五是，入门级的次世代功放再好也好不到哪去，其实音质差别不大，按照发烧友的黄金搭配原则，价格上，音箱：功放应该是1：1,所以真正想听好声的，也不会选择入门级次世代功放了；六是，哥主要是看电影，而在营造声场上，雅马哈明显略胜一筹。
其实，大家可能不知道，家庭影院中最难调教的是炮，最出彩的也是炮，这也是为什么大家去电影院看电影感觉过瘾的原因，毕竟所谓的震撼和能量感都是低音所给予我们的。
至于难在什么地方呢？我下面会讲到。
回到正题，刚才说了，雅马哈功放设置选项繁多，公认的比较难设置，但哥入手影院也有1年多了，已经摸熟了465的脾气，这里就将经验分享给大家。
1、speaker setup这里有两个选项，auto setup和manual setup，第一项是雅马哈有名的YPAO技术，自动检测定位的声场程序，所以安装好影院后首先要运行它，运行是时候切记环境要安静，不可发出任何声音，以免被麦克风捕捉，造成误判断。
当auto setup运行完毕后，我们就能进入manual setup，手动调节设置进行优化了。
雅马哈效果器说明书
一般技术规格模数/数模转换 20Hz-20kHz(全部旁路)动态范围 80dB(典型)全谐波失真小于%（1kHz，最大电平）模数/数模转换模数转换 16比特数模转换 16比特采样频率储存程序 99效果程序立体声混响、混响、混响加门、延迟、延迟+混响，混响-镶边，合唱+混响，交响乐+混响输入连接口PHONE JACK×2正常电平 -20dB(输入电平标称)阻抗20kΩ（单声道：10kΩ）输出连接口PHONE JACK×2正常电平 -20dB(输入电平正常)阻抗2kΩ（单声道：1kΩ）显示七段LED发光二极管×2（显示程序号）前面板控制部分输入电平，混音平衡，延迟衰减，电平前面板键部分▲，▼，MIDI，储存LED发光二极管显示器峰值，左右，延迟，衰减，电平（可编辑目录）MIDI输入 5-Pin DIN电源直流12V输入尺寸（宽×高×厚）480×232×（″×″×″）重量电源适配器美国加拿大： PA-1BU(120V AC)一般： PA-1BU(220V/240V AC)英国： PA-1(240V AC)详细使用说明：一、正确安装和连接YAMAHA--- REV100。
如使用单声道可只接左声道。
INPUT LEVEL：输入电平旋钮，调节此旋钮使峰值指示灯在正常工作时偶尔闪亮。
一直闪亮表示信号过强，声音会削波，过弱又会发生音质下降，因此调节适当的电平输入是使用好效果器的第一步，也是很重要的一步。
MIX BALANCE：效果混合旋钮，用来调节效果声和原声之间的比例。
PROGRAM：用来选择不同的程序，编辑程序存储。
二、改变效果程序：YAMAHA—REV100共有99种效果程序，用上下光标键选择。
混响程序名类型说明01 Vocal rev1 人声适用于人声混响02 Vocal rev2 大厅 3号程序的前期延长，混响时间短03 Vocal rev3 人声04 Room ambience1 盘子 04-08这些效果适用于鼓和打击乐音色，可作用于整个鼓组或某个鼓音色05 Room ambience2盘子06 Room ambience3盘子07 Wood booth1 人声08 Wood booth2 人声09 Acoustic piano plate 用于钢琴的混响10 Club piano 大厅用于钢琴的混响11 Booming kick1大厅用于底鼓的混响，强调低频12 Booming kick2 房间用于底鼓的混响，强调低频13 Loud snare房间用于军鼓的混响14 Acoustec steel guitar1 盘子钢弦原声吉它的混响15 Acoustec steel guitar2 盘子钢弦原声吉它的混响16 String plate 盘子弦乐的混响17 Acoustec gut guitar1 人声尼龙弦原声吉它混响18 Acoustec gut guitar2 人声尼龙弦原声吉它混响19 Btass room1 房间铜管乐器的混响20 Btass room 房间铜管乐器的混响立体声混响程序名类型说明21 Large hall1 大厅 Stage比hall的混响更明亮22 Large hall2 大厅 Stage比hall的混响更明亮23 Stage1 大厅 Stage比hall的混响更明亮24 Stage2 大厅 Stage比hall的混响更明亮25 Chamger1 人声模拟大房间，高顶的混响26 Chamger2 大厅模拟大房间，高顶的混响27 Church1 房间模拟大房间，高顶的混响28 Church2 大厅模拟大房间，高顶的混响29 Old gunnel 大厅模拟长通道中的混响，old暗、new明亮30 New tunnel 人声31 Large room1 房间房间混响，32比31低频更多32 Large room2 房间33 Slide reverb 房间混响的声像在右34 Huge room1 房间比房间混响更有力的混响35 Huge room2 房间比房间混响更有力的混响36 Bathroom 盘子短立体声的混响37 String ensemble 盘子用于弦乐的大混响38 Rude reverb1 人声粗混响39 Rude reverb2 人声粗混响40 Comcert grand piano 人声用于原钢琴的混响门混响程序名类型说明41 Small ambience1 大厅小房间反射混响，42比41的低频少42 Small ambience2 大厅43 Tight poom1 房间比上面两种效果更小的混响44 Tight poom 大厅比上面两种效果更小的混响45 Gate reverb1 盘子各种门混响46 Gate reverb2 人声各种门混响47 Gate reverb3 大厅各种门混响48 Gate reverb4 大厅各种门混响49 Stone room 房间石头房间混响50 Big curve 人声最长的门混响延迟程序名说明51 Analog delay1 软延迟52 Ping pong delay 声像左右变化的延迟53 Eighth note triplet 像8分三连音符的延迟54 Karaoke 用于卡拉OK的回声效果55 Short delay doubler 一次短的延迟56 Stereo long delay 左右声道同长的立体声延迟57 Sgereo medium delay 左右声道不等长的立体声延迟58 Stereo long delay 左右声道同长的短延迟59 Mono long delay 单声道输出的重复延迟60 Mono short delay 单声道输出的重复延迟延迟/混响程序名类型说明61 Electric piano 延迟+大厅常用于钢琴62 String pad 延迟大厅常用于背景音乐63 Synth 延迟人声用于弦乐背景64 Vocal1 64、65是用短延迟的长混响，适用于人声65 Vocal2 延迟大厅 64、65是用短延迟的长混响，适用于人声66 Vocal3 延迟房间 66是强调延迟的短混响67 Btinght vocal 延迟盘子有小延迟的亮混响68 Chorus 延迟+盘子一半混响，一半延迟69 Drum kit1 延迟+ 房间用于鼓和打击乐的混响70 Drum kit2 延迟盘子用于鼓和打击乐的混响混响/调制程序名类型说明71 Soft flange1 大厅+飘忽此效果结合了混响和小音高变化的飘忽，常用于合成音色背景音乐72 Soft flange2 大厅+飘忽此效果结合了混响和小音高变化的飘忽，常用于合成音色背景音乐73 Amgience flange1 房间飘忽短混响加飘忽74 Amgience flange2 房间飘忽短混响加飘忽75 Soft reverb flange 房间飘忽短混响加音高变化更大的飘忽76 Organ cabinet1 盘子飘忽用于风琴的飘忽效果77 Organ cabinet2 房间交响用于风琴的飘忽效果78 Symphonic reverb1 大厅+交响以混响为主的精致效果79 Symphonic reverb2 人声+交响以混响为主的精致效果80 Flange room1 房间+飘忽为鼓和打击乐加特效81 Flange room2 房间+飘忽为鼓和打击乐加特效82 Rolling flange1 盘子+飘忽为鼓和打击乐加特效83 Rolling flange2盘子+飘忽为鼓和打击乐加特效84 Big flange 人声飘忽喷气机效果85 Chorus rererb1 大厅+合唱 85，86是普通的混响+合唱，用途很广如用于钢琴86 Chorus reverb2 盘子+合唱87 Chorus reverb3 大厅+和唱88 Chorus reverb4 人声+合唱89 Tremolo reverb1 大厅+震音震音+混响的各种变化效果90 Tremolo reverb2 大厅震音震音+混响的各种变化效果91 Tremolo reverb3 盘子+震音震音+混响的各种变化效果92 Tremolo reverb4 人声+震音震音+混响的各种变化效果93 Tremolo reverb5 人声+震音震音+混响的各种变化效果94 Tremolo reverb6 大厅+震音震音+混响的各种变化效果95 Tremolo reverb7 大厅+震音震音+混响的各种变化效果96 Ambient slow pan1大厅+震音左右声像变化和短混响97 Ambient slow pan2 房间+震音左右声像变化和短混响98 Sequence pan1房间+震音根据乐曲速度而定的声像变化效果99 Sequence pan2房间+震音根据乐曲速度而定的声像变化效果编辑模式（Edit Mode）REV100的每个效果都具有多个参数，3个主要参数可通过面板上的旋钮控制。
音频怎样数字连接 AV功放各种连接方法
音频怎样数字连接AV功放各种连接方法关于家庭影院电视机连接技巧的文章在网络上的介绍很多，而对于以AV功放为中心如何进行连接的资料就比较少了。
其实，AV功放是家庭影院的中枢，它是用于和影像源相配合、产生视听合一的效果、以营造声场为主要设计目的、专门供家庭影院使用的放大器。
作为家庭影院的中心，功放既要连接少则5只多则10几只的音箱，还要连接播放器。
器材多的玩家同时还要连接多个播放器，例如DVD、CD、HTPC、蓝光碟机、HD DVD机、PS3、XBOX 360、硬盘播放器、IPOD等等，有些还要连接视频设备，总之，功放的背后都是密密麻麻的接口和接线，很多搞不懂的入门玩家看见都头皮发麻。
为此，下面我们由浅及深的来看看与AV功放特别是新的次世代AV功放的各种连接的方法和技巧。
“三军未动，粮草先行”，这里在讲述连接之前也先说说与功放相连接的各种接口与线材。
现在已经是数字传输时代了，所以这里就只说数字传输方面，模拟方面的就暂时不提及了。
现在最流行的就是HDMI了，在很多新产品中，HDMI接口已经成为标准配置。
HDMI是新一代的多媒体接口标准，目前有HDMI 1.0、HDMI 1.1、HDMI 1.2、HDMI 1.2a、HDMI 1.3等多种规格，新一代AV功放中HDMI接口已经成了必配。
从HDMI 1.0规范在开始的时候，HDMI组织就定义了支持DolbyDigita 5.1（包括Dolby Digital EX）和DTS（包括DTS-ES）。
而HDMI 1.1增加了支持DVD-Audio的功能，HDMI1.2增加了SACD功能。
HDMI1.3增加了对新的无损数字环绕音频格式Dolby True HD和DTS-HD Master Audio的支持，所以如果你要享受真正的次世代音频就必须选择带HDMI 1.3规格的功放和播放器。
此外，HDMI（除1.0版外）都能够传输8声道192kHz、24比特的无压缩音频，其效果优于其它所有消费音频格式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检查本机是否带有以下配件。
根据本指南的说明准备以下用于连接的缆线（未附带）。
• 如果您的电视支持 Audio Return Channel (ARC) 功能，则不需要数字光纤缆线。
1准备工作配件遥控器将电池按正确方向插入电池盒（+ 和 -）。
AM 天线FM 天线 VIDEO AUX 输入盖 YPAO 麦克风（使用说明书）快速设置指南（本说明书）准备缆线音箱缆线（每个音箱都需要） HDMI 缆线 x 2 单声道针口缆线 x 1数字光纤缆线 x 1请按如下所示的方式摆放音箱。
其他布置方式（5.1 声道音箱布置方式除外）如《使用说明书》中所示。
5.1 声道系统前置音箱（左）前置音箱（右）中置音箱环绕声音箱（左）环绕声音箱（右）低音炮2连接音箱缆线音箱缆线有两根线。
一根用于连接本机和音箱的负极 (-) 端子，另一根用于连接正极 (+) 端子。
如果这两根线存在颜色区分，则应用黑色的线连接负极端子，而用另一根线连接正极端子。
1从音箱缆线端部剥去大约10mm 的绝缘皮，然后将裸线捻在一起。
2松开音箱端子。
3如果很难将裸线插入端子侧的间隙内，则可将其插入端子下方的间隙内。
4拧紧端子。
连接香蕉插头拧紧旋钮，然后将香蕉插头插入端子末端。
1将前置音箱(/)连接到端子。
2将中置音箱()连接到 CENTER 端子。
• 使用阻抗至少为 6Ω的音箱。
• 使用有内置放大器的低音炮。
• 连接音箱前，请拔下电源插头。
• 注意，音箱缆线的线芯不得接触任何部件或本机的金属部位。
如果这样，则可能损坏本机或音箱。
如果音箱缆线短路，则当本机开机时，“CHECK SP WIRES!”会出现在前面板显示屏上。
本机（后部）343将环绕声音箱(/)连接到 端子。
4将低音炮()连接到 SUBWOOFER 插孔。
连接低音炮前，请先将其关闭。
本机（后部）本机（后部）54连接外部装置电视1将外部装置连接到本机。
1使用 HDMI 缆线将 BD/DVD 播放机连接到本机。
如果 BD/DVD 播放机通过 HDMI 缆线直接连接到电视，则应将此缆线从电视断开，并将其连接到本机。
2然后，使用 HDMI 缆线将电视连接到本机。
3使用光纤缆线将电视连接到本机。
利用此连接，电视音频可以通过本机播放。
如果您的电视支持 Audio Return Channel 功能 (ARC)，则不需要此连接。
4将电源线连接到电源插座。
• （仅限于通用型号）在将电源线插头插入到交流电墙壁插座之前，必须根据您当地的电压设置本机后部面板上的 VOLTAGE SELECTOR 。
不适当的 VOLTAGE SELECTOR 设置可能会损坏本机并造成火灾隐患。
• 有关连接其他装置（如收音机天线）的信息，请参见《使用说明书》中的“设置”。
2打开电视、BD/DVD 播放机和本机。
3确认 BD/DVD 播放机的视频图像输入显示在电视屏幕上。
a 将电视的视频输入源更改为本机。
b 按 HDMI1 以选择“HDMI1”作为输入源。
如果 BD/DVD 播放机的视频图像输入显示在电视屏幕上，则表示所有设置均已完成。
转到下一页，并参考“自动优化音箱设置 (YPAO)”。
6YPAO 麦克风（附带）将检测音箱连接的状态和音箱与收听位置之间的距离，并将自动调整音量平衡和音调设置 (YPAO: Yamaha Parametric room Acoustic Optimizer)。
使用 YPAO 前的准备工作5自动优化音箱设置 (YPAO)• 测量时，音量固定为 0 dB 。
• 测量时，测试音以高音量输出。
请注意不要让测试音吓到小孩。
• 测量时，房间内必须保持安静。
• 不要将耳机连接到本机。
• 如果房间内有任何障碍物，YP AO 测试将无法正常工作。
测量时，请将房间内的所有物件移出房间或将其置于角落。
完成此测量大约需要 3 分钟的时间。
RETURN DIRECT2V-AUX MU S ICDVDENTER234TV VOL TV CHMENU POP-UP MENUS S ETUP 26UR. DECODE S CENEVOLUMEENHANCER S LEEPHDMIAVA 13[ A ]V-V AUXMOVIE BD TVCDRADIOMUTE78569101MODEENTTVTV VOL TOP DI PLAY AS OURCE RECEIVERCODE S ETINPUTMUTE[ B ]U S BAUDIOFM MEMORYAMPRE S ETINFO OPTION5134TUNERTUNING4S TRAIGHTS ENTERRETURNS ETUP 光标键1将 YP AO 麦克风连接到前面板上的 YPAOMIC 插孔。
电视屏幕上将显示以下图像。
• 若要取消测量，请在测量开始前断开与 YP AO 麦克风的连接。
2确认已选择“Start ”，然后按 SETUP 。
10 秒钟后将开始测量。
测量完成后，电视屏幕上将显示以下图像。
• 当“W-1: Out of Phase ”出现时，请参见下一页的“当“W-1: Out of Phase ”出现时”。
• 如果出现信息（如错误信息和警告），请参见《使用说明书》中的“错误信息”和“警告信息”。
3确认已选择“Save / Exit”，然后按 ENTER。
4确认已选择“SAVE”，然后按 ENTER。
5将 YPAO 麦克风从本机中拔出。
音箱的所有设置已完成。
按以下过程检查音箱连接。
由于音箱的类型和放置位置的问题，即使音箱连接正确，也可能会出现警告消息。
a按光标键选择“Result”，然后按 ENTER。
b确认已选择“Wiring”。
c按照带有红色边框的“Reverse”的指示，检查音箱的缆线连接（+ 和 -）。
如果音箱连接正确：保存测量结果。
按 RETURN，并转到左列的第 3 个步骤。
如果音箱连接不正确：关闭本机并再次连接音箱缆线，然后再次尝试 YPAO 测量。
• YPAO 麦克风对热很敏感。
请避免让 YPAO 麦克风处于高温环境（如来自 AV 装置的热量）和受到阳光直射。
当“W-1: Out of Phase”出现时7让我们播放 BD/DVD 光盘。
我们建议播放录有多声道声音（最多 5.1 声道）的光盘来充分享受环绕声的效果。
1按 HDMI1 以选择“HDMI1”作为输入源。
2使用 BD/DVD 播放机播放 BD/DVD 。
3按 VOLUME 来调节音量。
现在已安装好 5.1 声道系统并且已完成播放 BD/DVD的过程。
• 声音程序初始设置为“STRAIGHT ”。
“STRAIGHT ”（直接解码）是一个声音程序，可直接从每个音箱输出每个声道录制的声音。
声音仅从前置音箱输出，即使播放多声道节目源时也是如此确认 BD/DVD 播放机的数字音频输出设置。
信号可能设置为通常在 2 个声道（如 PCM ）上输出。
某个音箱没有声音输出请参见《使用说明书》中的“故障排除”。
6播放 BD/DVDVOLUMEDIRECT1234V-AUX S MU S ICDVD234TV VOL TV CHMENU MUTEAUDIOETUP2346UR. DECODE 78569101RETURNENHANCER S LEEPHDMIAVA [ A ]V-V AUXMOVIE BDRADIOMUTEFM MEMORYAMPRE ETINFO MODEENTTVTV VOLTOP POP-UPS OURCE RECEIVERCODE S ETINPUT[ B ]U S BS 51TUNERTUNINGS TRAIGHTS HDMI1VOLUME当环绕声音箱不输出声音时SW CL SLSRR HDMI1VOL.SW CL SLSRR Volume -30.0dBVOL.更丰富多样的功能！本机提供了更丰富多样的功能。
有关有效使用本机的详情，请参见《使用说明书》。
连接 BD/DVD 播放机以外的外部装置（第 21 页）各种装置和音频播放机（如 CD 播放机、视频游戏、摄像机等）均可连接至本机。
选择自己喜爱的声音程序（第 33 页）可选择各种声音程序 (CINEMA DSP) 和适用于电影、音乐、视频游戏、体育节目等的多种不同类别的声音解码器。
使用 iPod 播放歌曲（第 42 页）利用 iPod 附带的 USB 缆线，可通过本机播放 iPod 。
z 收听 FM/AM （第 38 页）z 使用 USB 存储装置播放歌曲（第 47 页）z 使用单键更改输入设置（SCENE 功能）（第 32 页）有关详情，请参见“本机功能介绍”（第 5 页）。
© 2011 Yamaha CorporationYD338C0/ESZH。
