丹佛斯变频器 Danfoss VLT 中文操作手册

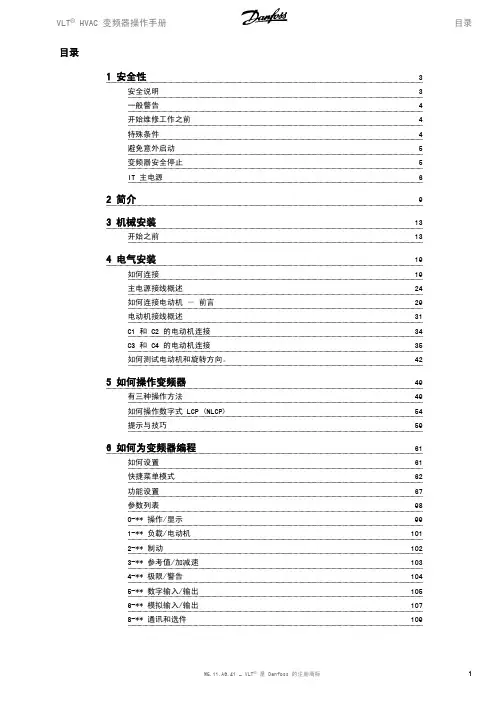

VLT HVAC 变频器操作手册说明书
目录1 安全性3安全说明3一般警告4开始维修工作之前4特殊条件4避免意外启动5变频器安全停止5IT 主电源62 简介93 机械安装13开始之前134 电气安装19如何连接19主电源接线概述24如何连接电动机 - 前言29电动机接线概述31C1 和 C2 的电动机连接34C3 和 C4 的电动机连接35如何测试电动机和旋转方向。
425 如何操作变频器49有三种操作方法49如何操作数字式 LCP (NLCP)54提示与技巧596 如何为变频器编程61如何设置61快捷菜单模式62功能设置67参数列表980-** 操作/显示991-** 负载/电动机1012-** 制动1023-** 参考值/加减速1034-** 极限/警告1045-** 数字输入/输出1056-** 模拟输入/输出1078-** 通讯和选件1099-** Profibus111 10-** CAN 现场总线112 11-** LonWorks113 13-** 智能逻辑控制器114 14-** 特殊功能115 15-** 变频器信息116 16-** 数据读数118 18-** 信息和读数120 20-** FC 闭环121 21-** 扩展闭环122 22-** 应用功能124 23-** 基于时间的功能126 24-** 应用功能 2127 25-** 多泵控制器128 26-** 模拟输入输出选件 MCB 1091307 疑难解答133报警和警告133警告/报警列表1368 规格139规范139特殊条件149索引15111.1.1符号在此操作说明中使用的符号。
注意表示读者应注意的事项。
表示一般警告。
表示高压警告。
*表示默认设置1.1.2高压警告变频器和 MCO 101 选件卡与主电源连接时带有危险电压。
如果电动机或变频器安装不当,可能导致设备损坏甚至人身伤亡。
因此,必须遵守本手册的说明以及国家和地方的规章和安全法规。
1.1.3安全说明•确保变频器已正确接地。

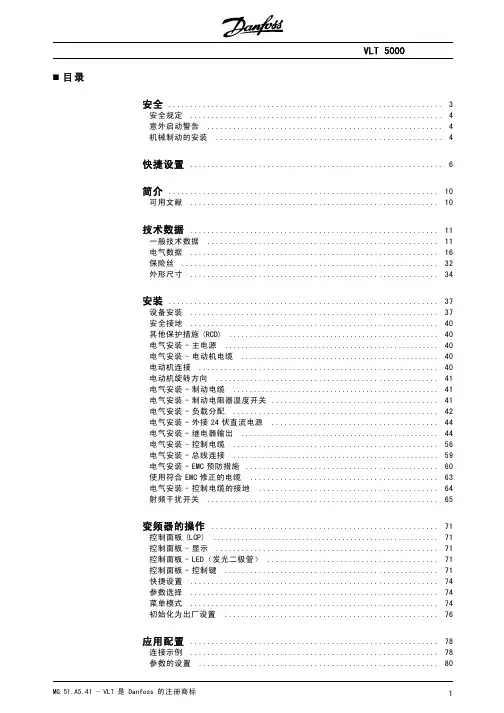

Danfoss VLT 5000 操作说明书(简)
■目录安全 (3)安全规定 (4)意外启动警告 (4)机械制动的安装 (4)快捷设置 (6)简介 (10)可用文献 (10)技术数据 (11)一般技术数据 (11)电气数据 (16)保险丝 (32)外形尺寸 (34)安装 (37)设备安装 (37)安全接地 (40)其他保护措施(RCD) (40)电气安装-主电源 (40)电气安装-电动机电缆 (40)电动机连接 (40)电动机旋转方向 (41)电气安装-制动电缆 (41)电气安装-制动电阻器温度开关 (41)电气安装-负载分配 (42)电气安装-外接24伏直流电源 (44)电气安装-继电器输出 (44)电气安装-控制电缆 (56)电气安装-总线连接 (59)电气安装-EMC预防措施 (60)使用符合EMC修正的电缆 (63)电气安装-控制电缆的接地 (64)射频干扰开关 (65)变频器的操作 (71)控制面板(LCP) (71)控制面板-显示 (71)控制面板-LED(发光二极管) (71)控制面板-控制键 (71)快捷设置 (74)参数选择 (74)菜单模式 (74)初始化为出厂设置 (76)应用配置 (78)连接示例 (78)参数的设置 (80)特殊功能 (83)本地和远程控制 (83)用制动功能控制 (84)参照值-单一参照值 (85)参照值-多个参照值 (87)自动电动机调整(AMA) (90)机械制动控制 (92)过程控制的PID (94)速度控制的PID (95)快速放电 (96)飞车启动 (97)正常/高过载转矩控制,开环 (98)转矩极限和停止的编程 (98)编程 (99)运行与显示 (99)负载与电动机 (105)参考值与极限 (114)输入与输出 (121)特殊功能 (135)串行通讯 (147)技术功能与诊断 (152)其他 (158)故障查找 (158)显示-状态信息 (159)警报和报警 (162)警告 (163)此操作说明书可为您对VLT 5000系列进行安装、操作和编程提供帮助。

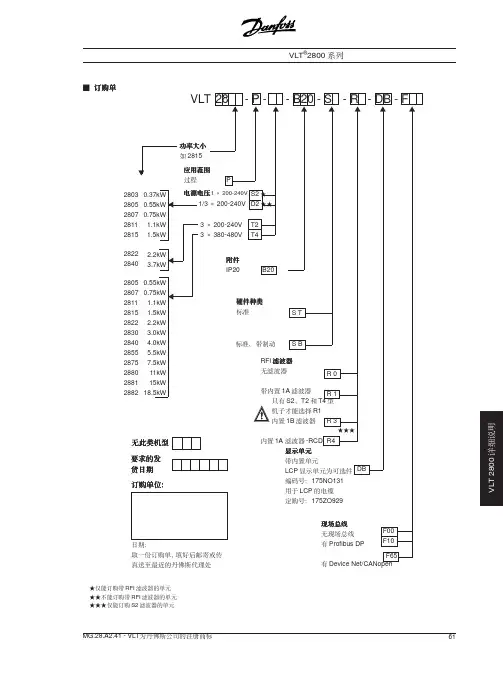

Danfoss+VLT2800详细说明
L ! = = = = = ! "#$%&'()*+,-./ Err.xx !"#$%&'()*+,"+,-./ !"#$%& [STOP/RESET] !"#$ ==== !"#$%&'(&)*+,!-./01 !"#$% !"# !"# !"#$ !"#$ !"#$%&' ! !"#$%&' [STOP/RESET] !"#$ !"#$ !"#$%405E !F !"#$% !" #$%&$' !"#$%#&' !"#$%&'()*+,-./01*2 !" #$% !" 128E !"F !"# !" !"#$%& ! !"#$"%&'() !"#$ ! !"# !" !"#$%&'()*
= ====
!"#$%" !"# $%&'()*+,! !"#$%&'( !"#$ !"#$%&'( !"#$%& 540 541 538 !"#$%&'( !" !" (6 000008 000010 000040 000080 000100 000200 000400 000800 001000 002000 004000 010000 400000 800000 40000000 80000000 ) HPFB !" !"#$ ! ! " ! !"
丹佛斯变频器说明书

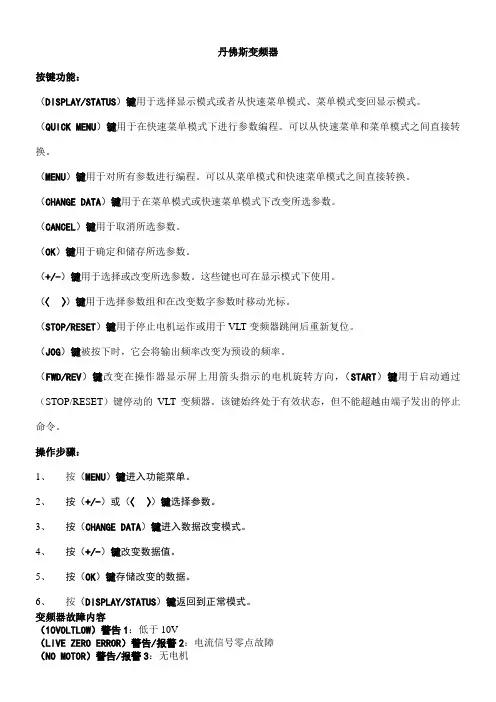

丹佛斯变频器按键功能:(DISPLAY/STATUS)键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
(QUICK MENU)键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
(MENU)键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
(CHANGE DATA)键用于在菜单模式或快速菜单模式下改变所选参数。
(CANCEL)键用于取消所选参数。
(OK)键用于确定和储存所选参数。
(+/-)键用于选择或改变所选参数。
这些键也可在显示模式下使用。
(〈〉)键用于选择参数组和在改变数字参数时移动光标。
(STOP/RESET)键用于停止电机运作或用于VLT变频器跳闸后重新复位。
(JOG)键被按下时,它会将输出频率改变为预设的频率。
(FWD/REV)键改变在操作器显示屏上用箭头指示的电机旋转方向,(START)键用于启动通过(STOP/RESET)键停动的VLT变频器。
该键始终处于有效状态,但不能超越由端子发出的停止命令。
操作步骤:1、按(MENU)键进入功能菜单。
2、按(+/-)或(〈〉)键选择参数。
3、按(CHANGE DATA)键进入数据改变模式。
4、按(+/-)键改变数据值。
5、按(OK)键存储改变的数据。
6、按(DISPLAY/STATUS)键返回到正常模式。
变频器故障内容(10VOLTLOW)警告1:低于10V(LIVE ZERO ERROR)警告/报警2:电流信号零点故障(NO MOTOR)警告/报警3:无电机(MAINS PHASE LOSS)警告/报警4:缺相(DC LINK VOLTAGE HIGH)警告5:高电压警告(DC LINK VOLTAGELOW)警告6:低电压警告(DC LINK OVERVOLT)警告7:过电压(DC LINK UNDERVOLT)警告/报警8:欠电压(INVERTER TIME)警告/报警9:逆变器过载(MOTOR TIME)警告/报警10:电机温度过高(MOTOR THERMISTOR)警告/报警11:电机过热(热敏电阻)(TORQUE LIMIT)警告/报警12:过转矩极限(OVERCURRENT)警告/报警13:过电流(EARTH FAULT)报警14:接地电流(SWITCH MODE FAULT)报警15:载波模式故障(CURR.SHORT CIRCUIT)报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。
DANFOSS变频器基本操作解析
8、菜单模式
按下[MENU](菜单)键将 启动菜单模式,此时可在显示器 上显示以下读数: 在菜单模式下,参数分为若干组。参数组的选择由[<>] 键 控制。可访问以下参数组:
组代码 0 1 2 3 4 5 6 7 8 9 参数组: 操作和显示 负载和电动机 参考值和极限 输入和输出 特殊功能 串行通讯 技术功能 应用选件 现场总线行规 现场总线通讯
所有数据均以4 行字母和数字格式显示,在正常运行条件下, 可连续显示4 个测试值和3 个操作状态值。在编程过程中,还可显 示快速有效地设置变频器参数所需要的所有信息。作为对显示的补 充,还有3 个指示灯可分别用于显示电压(电源或外接24 V 电源)、 警告和报警。
2、控制面板- 显示
此LCD 显示器具有逆光照明功能,总计可显示4 行字母和数字, 并带有一个显示旋转方向(箭头)的框、选定菜单以及正在对其进 行设置的菜单(如果正在设置)。 第1 行在正常运行状态下连续显示3 个测试值或是说明第2 行的 文字。 第2 行显示测试值,并紧接着显示相关单位,无论状态如何 (报警/警告情况除外)。 第3 行一般为空白,在菜单模式中用于显示选定参数号或参数 组号和名称。
DANFOSS VLT5000 系列变频器 控制面板(LCP)的基本操作
VLT 5000控制面板(LCP)系列变频器的基本操作
1、控制面板(LCP)
变频器前部有一个控制 面板- LCP(本地控制面 板),从这个完整的界面可 对VLT 5000 系列变频器进 行操作和监测。 该控制面板可拆卸,还 可借助安装套件安装在距离 变频器最多3 米远的地方 (例如可安装在前面板上)。 该控制面板有以下三种 功能: • 显示 • 改变参数的按键 • 本地操作按键
第4 行在操作状态下用于显示状态文本,或在数据更改模式下 用于显示模式或选定参数的值。 箭头指示电动机的旋转方向。此外,还显示已在参数004 中选 作有效菜单的菜单。对有效菜单以外的另一菜单进行设置时,设置 的菜单号将出现在右侧。第二个菜单号将会闪烁。
丹佛斯变频器操作说明
韻㈣解观8 W *世幽鸽敷醐敝翻的聘擱⅛ (9NlNaVM)号哥(NO)财醃骗临的馳g≡ £中¾≡桦黜躺冀•豳釧幅劉懾e≡辭屋SO蜩鮒罪“巾昭Iil翹钿。
i⅛i⅛≡≡ι £[⅛ι^≡^≡ P 坐般鼬* Iim i≡i2,½≡δ⅛⅛ P 购鶴S≡ 釧≡'s 馳轿T≡ E 翩她≡S Z豐M I≈msι^≡⅛f∣•MK UJε 卿∏Λ播弼释牖題離鵬虞■刪圈擱進说辭Oi搁韓ΠΛKfeft删胁(S 8®跚搁)Q ■鶴搁H-認虫鱷麵口A≡3≡dσι ■■讀示屏聶LCD 删俪■ T IfflWSg!W* Ii示髓≡ra瀬/融中謬。
■瀏獗删勰分衲別细分按漑於濃騎模琳鯛參決τaι≡8smw≡ *第-厅用任持飜示操作临下SEIB鉤賊說明磯二行揀示8≡)證“第二厅前了齣或谿2那任畝況下牒爾⅛sss≡≡t≡*第三行-曲空白■它用於騎馨軾下腿细號嶋輔鮒细組頼挪*瓢厅用於弔那軾下騎般文字或側翱據軾下騎鱷细的勲或麴≡ •箭頭騎髓躋方向、並且同髒示在麴004癮鹏殡疽肄釦齡:俵勒炖肄临訓和擢劇騎於石方並閃動。
IDlSPLAY/STATUS]可選離禱蹶做凝單或義輾趣骐腮,[QUICK MENU]可症入険表軍麴-也可在驱表艱表範髒珑≡f簸iIMENuI丸丽勺礪參執也巧描及快港肄2髓»•第-行口⅛Ξfj 輒行[CHANGE DATA]可更改戎單或快逸表單⅞M式下所選擇的設定* [CANCEL]取消史改選迁:的蔘數設定- [OKJ砖認選丄參數的車改SS定4[÷A]用於選擇或改翌所選蔘数• [<>]用於選擇蔘數組和在改變數字値參戟時移動光嘿-[STOpyRESETJ可用於停止馬達連作或便愛頻器跳脫後重新幺訓祗注皂幸小014 ^⅛'2..√1⅛√Λ:7/ [STOP; RESET]淤握匸勻效狀態下按下此鍵後第二行顯示將會閃爍* [JCX3]可用於將晦出頻率改矍為頊設旳頻率(寸動頻率)。
Danfoss VLT Automation Drive FC 300(大功率型)操作手册说明书
VLT® Automation Drive FC 300(大功率型)操作手册目录目录1 如何阅读这些操作说明3如何阅读这些操作说明3认证3符号4缩略语42 安全说明和一般警告5高压5安全说明6避免意外启动6安全停止7IT 主电源93 如何安装11如何开始11预安装12规划安装位置12变频器接收12运输和开箱12起吊13机械尺寸15额定功率22机械安装23端子位置 - D 机箱24端子位置 - E 机箱26端子位置 - F 机箱29冷却和气流32选件的现场安装36管道冷却套件在 Rittal 机箱中的安装36外部安装/ Rittal 机箱的 NEMA 3R 套件37底座式安装38输入面板选项40VLT 变频器主电源屏蔽的安装41F 型机箱面板选件42电气安装44电源连接44主电源接线57保险丝58控制电缆的布线61电气安装,控制端子62连接示例64启动/停止64脉冲启动/停止64电气安装,控制电缆65开关 S201、S202 和 S80168最终设置和测试69附加连接71机械制动控制71电动机热保护714 如何编程73图形化和数字式 LCP 73如何在图形化 上编程73如何在数字式本地控制面板上编程73快捷设置75参数列表795 一般规格107电气数据:1116 警告和报警121状态信息121警告/报警信息121索引128目录VLT ® Automation Drive FC 300(大功率型)操作手册11.1如何阅读这些操作说明1.1.1如何阅读这些操作说明变频器旨在使电动机的主轴提供高水平的性能。
请仔细阅读本手册,以了解正确的使用方法。
如果不能正确地使用本变频器,则可能导致本变频器或相关设备无法正常工作、缩短它们的使用寿命或造成其他问题。
这些操作说明将帮助您了解、安装变频器、进行编程和疑难解答。
第 1 章,如何阅读这些操作说明,简单介绍了本手册,并且说明了本文中使用的认证、符号和省略用语。
丹佛斯变频器使用说明
目录1. 安全性5安全说明5一般警告5开始维修工作之前6避免意外启动6变频器的安全停止6IT 主电源62. 简介9类型代码字符串103. 机械安装13开始之前13如何安装144. 电气安装21如何连接21主电源接线概述23如何连接电动机-前言27电动机接线概述28如何测试电动机和旋转方向。
325. 如何操作变频器37有三种操作方法37如何操作 NLCP37如何操作 GLCP39提示与技巧466. 如何为变频器编程49如何编程49参数列表537. 疑难解答71报警和警告71警告/报警列表738. 规范77规范77特殊条件87索引89目录 | IllustrationIllustration 2.1: 该示例显示了一个标识标志。
9Illustration 3.1: 无论机架尺寸如何,均可并排安装。
14Illustration 3.2: 请务必安装背板(A2 和 A3 除外),否则将导致冷却不充分和设备使用寿命缩短。
(如图所示) 15Illustration 3.3: 这是正确的设备安装方式。
15Illustration 3.4: 如果设备必须安装在离墙很近的位置,请定购该设备的背板(请参阅订购类型代码,第 14-15 位)。
A2 和 A3 设备标配中就带有背板。
15Illustration 3.5: 步骤 1:根据下表中的尺寸钻孔。
16Illustration 3.6: 步骤 2A:不要完全拧紧螺钉。
16Illustration 3.7: 步骤 2B:这样可以轻松地将设备挂到螺钉上。
16Illustration 3.8: 步骤 3:将设备抬起,挂到到螺钉上。
16Illustration 3.9: 完全拧紧螺钉。
17Illustration 3.10: 步骤 1:根据下表中的尺寸钻孔。
18Illustration 3.11: 步骤 2A:不要完全拧紧螺钉。
18Illustration 3.12: 步骤 2B:这样可以轻松地将设备挂到螺钉上。
Danfoss VLT AutomationDrive FC 300 变频器操作手册说明书
目录如何阅读这些操作说明3认证5符号5缩略语6安全说明和一般警告7处理说明7软件版本8高压警告8安全说明8避免意外启动9FC 300 的安全停止9安全停止功能的安装(仅限 FC 302 以及 FC 301 - A1 机箱)10IT 主电源10如何安装11如何开始11附件包13机械安装14电气安装17拆除外接电缆的挡板17主电源连接和接地18电动机连接20保险丝22电气安装,控制端子24连接示例25启动/停止25脉冲启动/停止25加速/减速26电位计参照值26电气安装,控制电缆27开关 S201、S202 和 S80128最终设置与测试29附加连接31机械制动控制31电动机热保护31如何编程33 FC 300 图形化和数字式 LCP33如何在图形化 LCP 上设置33如何在数字式本地控制面板上进行设置34快捷设置36参数列表39参数选择40一般规格67警告和报警73警告/报警信息73索引80如何阅读这些操作说明VLT® AutomationDrive FC 300 可为电动机提供非常高的主轴性能。
请仔细阅读本手册,以了解正确的使用方法。
如果不能正确地使用本变频器,则可能导致本变频器或相关设备无法正常工作、缩短它们的使用寿命或引起其它问题。
这些操作说明将帮助您初步了解、安装、设置 VLT® AutomationDrive FC 300,并对其进行疑难解答。
VLT® AutomationDrive FC 300 提供了 2 种主轴性能水平。
VLT® AutomationDrive FC 300 提供了 2 种主轴性能水平。
FC 301 提供了从分级速度 (U/f) 到 VVC+ 的性能,它仅用于异步电动机。
FC 302 是一款既可以用于异步电动机又可以用于永磁电动机的高性能变频器,它可以满足各种电动机控制原理的需要,如分级速度 (U/f)、VVC+ 和磁通矢量电动机控制。
Danfoss VLT FC 300变频器设计指南说明书
目錄!如何閱讀本設計指南 (5)"如何閱讀本設計指南 (5)"認證 (5)"符號 (6)"縮寫 (6)"定義 (7)"功率因數 (10)!FC300簡介 (11)"處置說明 (11)"軟體版本 (11)"CE符合性和標誌 (12)"涉及的內容 (12)"Danfoss VLT變頻器和CE標誌 (12)"符合EMC指令(89/336/EEC) (13)"空氣濕度 (13)"腐蝕性環境 (13)"振動和衝擊 (13)"控制原理 (14)"FC300控制功能 (15)"FC301與FC302控制原理的比較 (16)"VVC plus中的控制結構 (17)"無感測器磁通向量的控制結構(限FC302) (18)"馬達回授磁通量的控制結構 (19)"VVC+模式下的內部電流控制 (19)"操作器控制(Hand On)和遠端控制(Auto On) (20)"設定值處理 (23)"設定值和回授的比例率 (24)"零周圍的無效帶 (24)"轉速PID控制器 (29)"以下參數係與轉速控制有關 (29)"製程PID控制器 (33)"Ziegler Nichols微調方式 (37)"關於EMC干擾的一般問題 (39)"EMC測試結果(干擾、耐受性) (40)"需要的符合等級 (41)"EMC耐受性 (41)"電氣絕緣(PELV) (43)"對地漏電電流 (44)"煞車電阻的選擇 (45)"透過煞車功能進行控制 (47)"機械煞車的控制 (48)"智慧邏輯控制器 (49)"極端運轉條件 (50)"馬達熱保護 (50)"安全停機操作(僅限FC302) (50)!FC300選擇 (53)"電氣資料 (53)"一般規格 (58)"效率 (63)"噪音 (64)"馬達尖峰電壓 (64)"根據環境溫度降低額定值-數據在≤7.5kW時有效 (65)"根據氣壓降低額定值 (65)"低速運行時降低額定值 (65)"為安裝長的馬達纜線或大橫截面積的馬達纜線降低額定值 (65)"與溫度相關的載波頻率 (66)"機械尺寸 (67)"選項和配件 (68)"在插槽B中的安裝選項模組 (68)"一般用途輸入輸出模組MCB101 (68)"編碼器選配裝置MCB102 (70)"解析器選項MCB103 (71)"繼電器選配裝置MCB105 (73)"24V備用電源選項MCB107(選項D) (76)"煞車電阻器 (77)"LCP遠端安裝組件 (77)"IP21/IP4X/TYPE1外殼組件 (77)"IP21/Type1外殼組件 (77)"LC濾波器 (78)!如何訂購 (79)"變頻器訂貨代碼查詢軟體 (79)"訂購單類型代碼 (79)"訂購編號 (81)!如何安裝 (87)"機械安裝 (87)"配件包≤7.5kW (87)"機械安裝的安全要求 (89)"現場安裝 (89)"電氣安裝 (90)"移除額外電纜的擋板 (90)"主電源連接與接地 (90)"馬達連接 (92)"馬達電纜線 (94)"馬達電纜線的電氣安裝 (94)"保險絲 (95)"控制端子的進手 (97)"控制端子(FC301) (97)"電氣安裝、控制端子 (98)"基本配線範例 (98)"電氣安裝,控制電纜線 (99)"開關S201、S202和S801 (100)"最終的設定及測試 (101)"安全停機安裝(僅限FC302) (103)"安全停機試運轉測試 (104)"其他連接 (105)"負載共償 (105)"負載共償電纜線的安裝 (105)"煞車連接選項 (105)"繼電器連接 (106)"繼電器輸出 (107)"馬達並聯 (108)"馬達轉動方向 (108)"馬達熱保護 (108)"煞車電纜線的安裝 (108)"RS485總線的連接 (109)"如何將一部個人電腦連接至FC300 (109)"FC300Software Dialogue (110)"高電壓測試 (111)"安全接地的連接 (111)"電氣安裝-EMC預防措施 (111)"使用符合EMC規範的電纜線 (113)"有遮罩/有保護層的控制電纜線的接地 (114)"主電源干擾/諧波 (115)"殘餘電流器 (115)!應用範例 (117)"啟動/停機 (117)"脈衝啟動/停機 (117)"電位器設定值 (118)"編碼器連接 (118)"編碼器轉向 (118)"閉迴路變頻器系統 (119)"轉矩極限和停機的程式設定 (120)"馬達自動調諧(AMA) (120)"Smart Logic Control程式設定 (121)!如何進行程式設定 (123)"圖形化和數值化FC300LCP操作控制器 (123)"如何在圖形化LCP操作控制器上編寫程式 (123)"參數設定的快速傳輸 (126)"顯示模式 (127)"顯示模式-讀數選擇 (127)"參數設定 (128)"Quick Menu(快速表單)鍵功能 (128)"主設定表單模式 (129)"參數選擇 (130)"更改數據 (130)"更改文字值 (130)"更改一組數字型數據值 (131)"數字型數據值的無段可變式更改 (131)"以步進方式更改資料值 (132)"讀取和程式設定索引參數 (132)"如何在數值化LCP操作控制器上進行程式設定 (133)"操作器控制按鍵 (134)"初始化成為出廠設定 (135)"參數選擇-FC300 (136)"參數:操作和顯示 (137)"參數:負載和馬達 (144)"參數:煞車 (154)"參數:設定值/加減速 (157)"參數:限制/警告 (165)"參數:數位輸入/輸出 (169)"參數:類比輸入/輸出 (179)"參數:控制器 (184)"參數:通訊和選項 (187)"參數:Profibus (191)"參數:CAN Fieldbus (196)"智慧邏輯控制器 (200)"特殊功能 (209)"變頻器資訊 (212)"數據讀出 (217)"馬達回授選項 (222)"參數清單 (224)"協議 (241)"電報通信 (241)"電報結構 (241)"數據字元(位元組) (243)"製程字組 (248)"與FC描述檔對應的控制字組(CTW) (249)"根據FC描述檔對應的狀態字組(STW) (252)"根據PROFIdrive描述檔的控制字組(CTW) (254)"根據PROFIdrive描述檔對應的狀態字組(STW) (257)"串列通訊設定值 (259)"目前的輸出頻率 (260)"範例1:控制變頻器和讀取參數 (260)"範例2:僅用於控制變頻器 (261)"讀取參數的說明元素 (261)"其他文字 (266)!疑難排解 (267)"警告/警報訊息 (267)!Index (273)"如何閱讀本設計指南本設計指南將介紹有關FC300的所有內容。
danfoss变频器说明书
MAKING MODERN LIVING POSSIBLE操作手册VLT® AutomationDrive FC 300安全性高电压!变频器与交流主电源输入线路相连时带有高电压。
安装、启动和维护工作只应由具备资质的人员来完成。
如果执行安装、启动和维护工作的人员缺乏资质,将可能导致死亡或严重伤害。
高压变频器与危险的主电源电压相连。
操作时应特别注意,以防电击。
只有受过培训并且熟悉电子设备的人员才能安装、启动或维护本设备。
意外启动!当变频器接通交流主电源时,电动机随时可能启动。
变频器、电动机和任何传动设备必须处于运行就绪状态。
如果在变频器连接到交流主电源时没有处于运行就绪状态,将可能导致死亡、重伤以及设备或财产损失。
意外启动当变频器接通交流主电源时,电动机可能因为下述原因而启动:外部开关操作、串行总线命令、输入参考值信号或某个故障状态被消除。
请适当注意,以防意外启动。
放电时间!切断交流主电源后,变频器直流回路的电容器可能仍有电。
为避免触电危险,请切断变频器的交流主电源,并等待在表 1.1 中规定的时间后再执行任何维护或修理作业。
如果在切断电源后不等待规定的时间就对设备执行维护或修理作业,将可能导致死亡或严重伤害。
电压 (V)最短等待时间(分钟)415200 - 2400.25 - 3.7kW 5.5 - 37kW 380 - 4800.25 - 7.5kW 11 - 75kW 525 - 6000.75 - 7.5 kW11 - 75kW 525 - 690n/a11 - 75 kW即使警告指示灯熄灭,也可能存在高压!放电时间符号本手册使用了下述符号。
表明某种潜在危险情况,如果不避免该情况,将可能导致死亡或严重伤害。
表明某种潜在危险情况,如果不避免该情况,将可能导致轻度或中度伤害。
这还用于防范不安全的行为。
小心表明某种可能仅导致设备或财产损害事故的情况。
注意表明应注意所强调的信息,以避免错误或以免设备无法达到最佳性能。
丹佛斯变频器说明书(参考Word)
丹佛斯变频器按键功能:(DISPLAY/STATUS)键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
(QUICK MENU)键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
(MENU)键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
(CHANGE DATA)键用于在菜单模式或快速菜单模式下改变所选参数。
(CANCEL)键用于取消所选参数。
(OK)键用于确定和储存所选参数。
(+/-)键用于选择或改变所选参数。
这些键也可在显示模式下使用。
(〈〉)键用于选择参数组和在改变数字参数时移动光标。
(STOP/RESET)键用于停止电机运作或用于VLT变频器跳闸后重新复位。
(JOG)键被按下时,它会将输出频率改变为预设的频率。
(FWD/REV)键改变在操作器显示屏上用箭头指示的电机旋转方向,(START)键用于启动通过(STOP/RESET)键停动的VLT变频器。
该键始终处于有效状态,但不能超越由端子发出的停止命令。
操作步骤:1、按(MENU)键进入功能菜单。
2、按(+/-)或(〈〉)键选择参数。
3、按(CHANGE DATA)键进入数据改变模式。
4、按(+/-)键改变数据值。
5、按(OK)键存储改变的数据。
6、按(DISPLAY/STATUS)键返回到正常模式。
变频器故障内容(10VOLTLOW)警告1:低于10V(LIVE ZERO ERROR)警告/报警2:电流信号零点故障(NO MOTOR)警告/报警3:无电机(MAINS PHASE LOSS)警告/报警4:缺相(DC LINK VOLTAGE HIGH)警告5:高电压警告(DC LINK VOLTAGELOW)警告6:低电压警告(DC LINK OVERVOLT)警告7:过电压(DC LINK UNDERVOLT)警告/报警8:欠电压(INVERTER TIME)警告/报警9:逆变器过载(MOTOR TIME)警告/报警10:电机温度过高(MOTOR THERMISTOR)警告/报警11:电机过热(热敏电阻)(TORQUE LIMIT)警告/报警12:过转矩极限(OVERCURRENT)警告/报警13:过电流(EARTH FAULT)报警14:接地电流(SWITCH MODE FAULT)报警15:载波模式故障(CURR.SHORT CIRCUIT)报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常(注:素材和资料部分来自网络,供参考。
丹佛斯变频器说明书
丹佛斯变频器按键功能:(DISPLAY/STATUS)键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
(QUICK MENU)键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
(MENU)键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
(CHANGE DATA)键用于在菜单模式或快速菜单模式下改变所选参数。
(CANCEL)键用于取消所选参数。
(OK)键用于确定和储存所选参数。
(+/-)键用于选择或改变所选参数。
这些键也可在显示模式下使用。
(〈〉)键用于选择参数组和在改变数字参数时移动光标。
(STOP/RESET)键用于停止电机运作或用于VLT变频器跳闸后重新复位。
(JOG)键被按下时,它会将输出频率改变为预设的频率。
(FWD/REV)键改变在操作器显示屏上用箭头指示的电机旋转方向,(START)键用于启动通过(STOP/RESET)键停动的VLT变频器。
该键始终处于有效状态,但不能超越由端子发出的停止命令。
操作步骤:1、按(MENU)键进入功能菜单。
2、按(+/-)或(〈〉)键选择参数。
3、按(CHANGE DATA)键进入数据改变模式。
4、按(+/-)键改变数据值。
5、按(OK)键存储改变的数据。
6、按(DISPLAY/STATUS)键返回到正常模式。
变频器故障内容(10VOLTLOW)警告1:低于10V(LIVE ZERO ERROR)警告/报警2:电流信号零点故障(NO MOTOR)警告/报警3:无电机(MAINS PHASE LOSS)警告/报警4:缺相(DC LINK VOLTAGE HIGH)警告5:高电压警告(DC LINK VOLTAGELOW)警告6:低电压警告(DC LINK OVERVOLT)警告7:过电压(DC LINK UNDERVOLT)警告/报警8:欠电压(INVERTER TIME)警告/报警9:逆变器过载(MOTOR TIME)警告/报警10:电机温度过高(MOTOR THERMISTOR)警告/报警11:电机过热(热敏电阻)(TORQUE LIMIT)警告/报警12:过转矩极限(OVERCURRENT)警告/报警13:过电流(EARTH FAULT)报警14:接地电流(SWITCH MODE FAULT)报警15:载波模式故障(CURR.SHORT CIRCUIT)报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。
Danfoss VLT8000说明书
■多电表显示
如上图,上面一行显示输出电压电流和功 率,中间行显示输出频率,下面一行显示运行状 态,输出显示可以从一个长列表中任选,包括来 自PID的设置点和反馈。
VLT8000 AQUA 系列
您对完善的功能满意吗?
接线端子图
3 相电源 输入 外部 DC 总线输入 +10 VDC 输 出 0-1 0 VD C 输 入 * 0-1 0 VD C 输 入 *
■ 输入/输出
8 数字输入
可编程
2 模拟量输入 1 模拟量输入 2 模拟量输出 2 数字量输出 2 继电器输出
0(2)~10V 0(4)~20mA 0(4)~20mA 0/24V 240V2AC型式40VA 型式
(可扩展至5 个继电器输出 ) 1 RS 485 接 口
■ 串行通讯卡(全部内置式安装)
■ 用户友好的编程
● 具有智能仪表功能,可计量电度,运行时间等 ● 所有功率用同样的操作面板 ● 操作面板可远距离安装 ● 从一台变频器拷贝参数到另一台变频器 ● 所有参数出厂预设定好 ● 快速菜单使参数设定短时间完成
■泵控制
VLT8000AQUA 带有更好的泵控特性 ● 定时交替控制两台泵(1主 , 1备 ) ● 可用睡眠、压力唤醒模式控制一台泵 ● 水泵控制器——无论是混合的变速与定速系统或者
4-20 mA 输 入 *
8 个 数 位 输 入
继 电 器 输 出 01 [可 扩 展 至 5 个 2 40 VA C, 2A 继 电 器 输 出 ]* ( 故 障 、报 警 、运行. . .)
继 电 器 输 出 02 50VAC, 1A
输出电流显示 * 4-20mA
输出速度显示 * 4-20mA
VLT8000 AQUA 系列
丹弗斯变频器说明书VLT MICRO DRIVE FC51操作手册
目录1. 安全性3安全说明3认证3一般警告3避免意外启动4开始维修工作之前42. 机械安装5开始之前5机械尺寸63. 电气安装7如何连接7一般电气安装7符合 EMC 规范的安装8主电源接线9电动机连接9控制端子10连接控制端子11开关11电路 – 概述12负载共享/制动124. 编程13如何编程13使用 MCT-10 编程13使用 LCP 11 和 LCP 12 编程13状态菜单16快捷菜单16Quick Menu(快捷菜单)参数17主菜单215. 参数概述236. 疑难解答277. 规范29主电源29其它规格31特殊条件33降容目的33根据环境温度降低额定值33在低气压时降容33低速运行时降容33 VLT Micro Drive FC 51 的选件34索引351.安全性1.1.1.高压警告连接到主电源时,变频器带有危险电压。
如果电动机或变频器安装不当,可能导致设备损坏甚至人身伤亡。
因此,必须遵守本手册的说明以及国家和地方的规章和安全规定。
1.1.2.安全说明•确保变频器已正确接地。
•当变频器同电源相连时,请勿拔掉主电源插头、电动机插头或其它电源插头。
•防止用户接触供电电压。
•按照国家和地方法规进行电动机过载保护。
•接地漏电电流大于 3.5 mA。
•[OFF](停止)键不是安全开关。
它不能将变频器与主电源断开。
1.1.3.认证1.1.4.一般警告警告:即使设备已断开与主电源的连接,触碰电气部件也可能会导致生命危险。
此外还应确保其它电压输入也已经断开(直流中间电路的连接)。
请注意,即使 LED 熄灭,直流回路上也可能存在高压。
在接触 VLT Micro Drive 的任何可能带电部分之前,对于所有规格,请等待至少 4 分钟的时间。
仅当特定设备的铭牌上规定了更短的等待时间,才允许更短的时间。
漏电电流VLT Micro Drive FC 51 的接地漏电电流超过 3.5 mA。
根据 IEC 61800-5-1 的要求,必须借助下述方式来增强保护性接地:横截面积最小为 10mm• 的铜芯,或额外的 PE 线 - 其横截面积应与主电源电缆相同 - 必须单独终接。
丹佛斯 VLT Micro Driver FC 51说明书
2.1. 开始之前
2.1.1. 检查清单
打开变频器包装时,确保设备完好无损。检查包装中是否含有下述项: • VLT Micro Drive FC 51 • 快速指南
可选:LCP 和/或去耦板。
2. 机械安装
2
2.2. 并排安装
图 2.1: 箱内物品。
Danfoss VLT Micro Drive 可以与 IP 20 规格的设备并排安装。为了实现冷却目的,其上方和下方都需要留出 100 mm 的间隙。有关环境的一般信息, 请参阅第 7 章,规范。
过电流保护: 通过提供过载保护,可以避免系统中的电缆过热。请始终根据国家的相关法规执行过电流保护。保险丝必须是专为保护以下规格的电路而设计的:最大可 提供 100,000 Arms(对称)电流和 480 V 电压。
不符合 UL: 如果不需要遵守 UL/cUL,Danfoss 建议使用表 1.3 中提到的保险丝,这样可以确保符合 EN50178 的规定: 如果不采用建议的保险丝,在发生故障时可能对变频器造成损害。
图 2.2: 并排安装。
MG.02.A2.41 - VLT ® 是 Danfoss 的注册商标
5
2. 机械安装 2.3.1. 机械尺寸
2
VLT ® Micro Drive FC 51 操作手册
图 2.3: 机械尺寸。
注意 在包装的搭盖上可以找到钻孔模板。
功率 (kW)
机架
M1 M2 M3
1 X 200-240 V
33 33 34 35
2
MG.02.A2.41 - VLT ® 是 Danfoss 的注册商标
VLT ® Micro Drive FC 51 操作手册
1. 安全性
丹佛斯变频器说明书
丹佛斯变频器按键功能:(DISPLAY/STATUS)键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
(QUICK MENU)键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
(MENU)键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
(CHANGE DATA)键用于在菜单模式或快速菜单模式下改变所选参数。
(CANCEL)键用于取消所选参数。
(OK)键用于确定和储存所选参数。
(+/-)键用于选择或改变所选参数。
这些键也可在显示模式下使用。
(〈〉)键用于选择参数组和在改变数字参数时移动光标。
(STOP/RESET)键用于停止电机运作或用于VLT变频器跳闸后重新复位。
(JOG)键被按下时,它会将输出频率改变为预设的频率。
(FWD/REV)键改变在操作器显示屏上用箭头指示的电机旋转方向,(START)键用于启动通过(STOP/RESET)键停动的VLT变频器。
该键始终处于有效状态,但不能超越由端子发出的停止命令。
操作步骤:1、按(MENU)键进入功能菜单。
2、按(+/-)或(〈〉)键选择参数。
3、按(CHANGE DATA)键进入数据改变模式。
4、按(+/-)键改变数据值。
5、按(OK)键存储改变的数据。
6、按(DISPLAY/STATUS)键返回到正常模式。
变频器故障内容(10VOLTLOW)警告1:低于10V(LIVE ZERO ERROR)警告/报警2:电流信号零点故障(NO MOTOR)警告/报警3:无电机(MAINS PHASE LOSS)警告/报警4:缺相(DC LINK VOLTAGE HIGH)警告5:高电压警告(DC LINK VOLTAGELOW)警告6:低电压警告(DC LINK OVERVOLT)警告7:过电压(DC LINK UNDERVOLT)警告/报警8:欠电压(INVERTER TIME)警告/报警9:逆变器过载(MOTOR TIME)警告/报警10:电机温度过高(MOTOR THERMISTOR)警告/报警11:电机过热(热敏电阻)(TORQUE LIMIT)警告/报警12:过转矩极限(OVERCURRENT)警告/报警13:过电流(EARTH FAULT)报警14:接地电流(SWITCH MODE FAULT)报警15:载波模式故障(CURR.SHORT CIRCUIT)报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。
丹弗斯变频器说明书VLT2900
83
Available literature
84
Supplied with the unit
84
Index
92
2
MG.29.A3.02 - VLT® is a registered Danfoss trademark
Quick Setup General warning Using this Quick Setup, you can carry out quick and EMC-correct installation of the frequency converter in five steps. The Operating Instructions, which are also enclosed, give other examples of installation and describe all functions in detail.
60
Electrical installation
61
Pre-fuses
63
Mains connection
63
Motor connection
63
Direction of motor rotation
64
Parallel connection of motors
64
Earth connection
3
Motor start
4
Safety regulations
4
Warning against unintended start
4
Introduction to VLT 2900
5
Sofning
7
These rules concern your safety
