斯派克直读光谱仪 PPT课件
德国斯派克火花直读光谱仪样本(SPECTRO LAB)-登望科技20110101
致啓者我是德国斯派克(Spectro)分析仪器公司负责江西区域的邓刚，很高兴有机会向您介绍斯派克火花直读光谱仪产品。
德国斯派克是全球最大、最专业的火花直读光谱仪制造商。
自1983年向市场推出第一台直读光谱仪以来，凭借其先进的多光学系统设计，高精度及高可靠性，累计销售近5万台，全球市场占有率超过48%；在中国累计销售约6000台，市场占有率约50%，是金属材料分析领域的领导制造商。
德国斯派克经过30年的持续研发创新，使斯派克光谱仪拥有无与伦比的技术优势：(1) 专利全数字化激发光源（DDD），使光源的误差控制在1%以内。
(2) 独一无二的多光室设计有效减小相邻元素干扰。
(3) 独家配置两块全息光栅，刻线数达3600/2400条/mm，保证最佳分光效果。
(4) 专利ICAL智能逻辑校正和自动描迹技术使校正工作变得更简单、更快捷。
(5) 专利冲氩式紫外光学系统避免抽真空系统的高风险、高污染(真空油气对光学系统的污染)、高维护成本。
(6) 硬件自诊断维护模块使光谱仪的维护工作变得更智能、更简单。
(7) 专门针对光谱分析研发的镀膜CCD检测器保证短波元素和痕量元素的精确分析。
(8) 同时配置高性能读出系统、新型火花台、专利节氩技术等。
根据不同分析要求，可分析元素波长从120nm到800nm，几乎涵盖了所有金属行业元素分析所关注的范围，包括：痕量碳（C），磷（P），硫（S），并能实现氮（N）元素的精确分析。
根据用户分析要求可同时选配多至十种不同基体：铁、铝、铜、镍、钴、钛、镁、锌、铅和锡等。
德国斯派克火花直读光谱仪广泛应用于冶金、铸造、压铸、钢铁和有色金属行业的炉前快速分析，汽车、航空航天、机电设备、工程机械、石油化工、电子电工、教育科研、第三方检验机构等各个领域的金属材料元素精确定量分析。
邓刚2012-01-01直读光谱仪高性能与灵活性的完美结合：传承创新123 SPECTRO自循环净化紫外光学系统（UV-PLUS）1- 光学系统2- 净化管3- 分子薄膜泵读出系统全新设计的读出系统可以同时处理来自光电管检测器和CCD检测器的信号。
德国斯派克MAXx光谱分析仪系统各组成部分外形尽寸-登望科技-110101
1.光谱分析仪主机
长x宽x高(740 x 600 x 1370mm)，净重约120kg；
2.氩气净化机
长x宽x高（440mm×560mm×1220mm）
3.40L工业氩气瓶
直径219mm 高1300mm 重约45kg
4.稳压电源
长525mm 宽365mm 高695mm
参数型稳压电源带隔离长525mm 宽365mm 高695mm净重110KG
5.工作台
常用办公台
6.台式多功能小型车铣床：1230X680X450mm(长x宽x高)
7.氧气表
上海减压器厂生产 YQY-12，0-2.5MPA/0- 25MPA
说明：
实验室的设计应将光谱仪与制样设备分开房间放置。
放置直读光谱仪时，为了日常操作方便，应在仪器的后，左，右留下500mm左右空间。
在前方的操作面前留有足够空间。
所以推荐的实验室仪器间面积应在14平米(4m×3.5m)以上。
放置仪器的房间与放置氩气及制样设备的空间建议分隔开。
放置制样设备的房间需根据用户方确定的制样设备情况确认。
斯派克直读光谱仪SPECTRO TEST华普通用

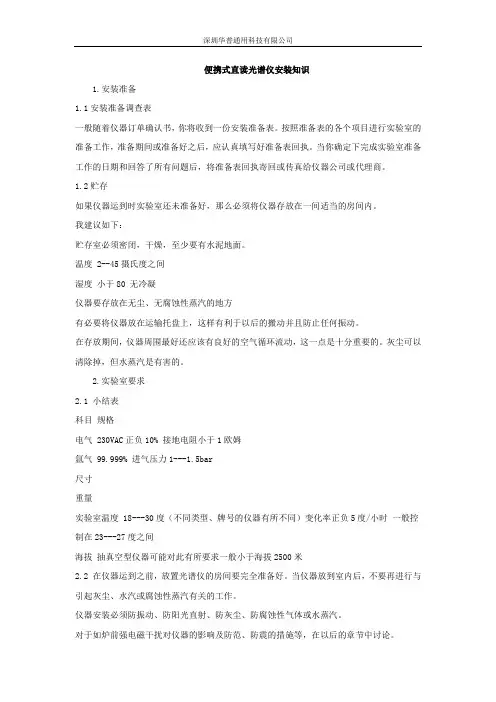

便携式直读光谱仪安装知识1.安装准备1.1安装准备调查表一般随着仪器订单确认书，你将收到一份安装准备表。
按照准备表的各个项目进行实验室的准备工作，准备期间或准备好之后，应认真填写好准备表回执。
当你确定下完成实验室准备工作的日期和回答了所有问题后，将准备表回执寄回或传真给仪器公司或代理商。
1.2贮存如果仪器运到时实验室还未准备好，那么必须将仪器存放在一间适当的房间内。
我建议如下：贮存室必须密闭，干燥，至少要有水泥地面。
温度 2--45摄氏度之间湿度小于80 无冷凝仪器要存放在无尘、无腐蚀性蒸汽的地方有必要将仪器放在运输托盘上，这样有利于以后的搬动并且防止任何振动。
在存放期间，仪器周围最好还应该有良好的空气循环流动，这一点是十分重要的。
灰尘可以清除掉，但水蒸汽是有害的。
2.实验室要求2.1 小结表科目规格电气 230VAC正负10% 接地电阻小于1欧姆氩气 99.999% 进气压力1---1.5bar尺寸重量实验室温度 18---30度（不同类型、牌号的仪器有所不同）变化率正负5度/小时一般控制在23---27度之间海拔抽真空型仪器可能对此有所要求一般小于海拔2500米2.2 在仪器运到之前，放置光谱仪的房间要完全准备好。
当仪器放到室内后，不要再进行与引起灰尘、水汽或腐蚀性蒸汽有关的工作。
仪器安装必须防振动、防阳光直射、防灰尘、防腐蚀性气体或水蒸汽。
对于如炉前强电磁干扰对仪器的影响及防范、防震的措施等，在以后的章节中讨论。
2.3 环境条件下述指标是仪器正常操作的范围和仪器的性能保证。
2.3.1环境温度最低16度最高30度在这一温度范围内，短期的温度变化不得超过正负5度/小时根据样品分析量，仪器平均散发约1--2KW热量。
按照当地的气候条件和实验室大小，环境温度显然会提高。
需要将热空气排放到实验室外。
如果上述温度范围无法保证，需要在实验室内装空调。
在计算空调系统的功率大小时，切莫忘记考虑其他的辅助设备或实验室仪器，它们也会散发出热量。
德国斯派克手持式X荧光光谱仪XSORT介绍
(2) 全面快速的分析范围 一次测试周期可同时分析 Mg镁~Th钍 的41种元素 分析测试时间只需 2s， 做各种铝合 金、镁合金的材料分选分析只需 10s
(3) 简洁可靠的仪器结构 在自然空气环境中即可分析 Al、 Mg、 Si、 P 、S等轻元素 无需氦气吹扫或抽真空等复杂装置。
(4) 智能化校准 仪器具有多种校正模式(数学模型)方法， 在定量分析中可自动应用，以取得最佳的分 析结果 自带ICAL（智能标准化校准）功能 在分析间歇中会自动监测仪器温度的变 化，E（伦敦金属交易所）采用 SPECTRO 光谱仪的检测结果作为标准数据。
(2) YS/T 464-2003《阴极铜直读光谱分析方法》标准指定采用 SPECTRO 光谱 仪。 (3) 全球第三方检测机构，如瑞士 SGS，德国 TUV，英国 INTERTEK，法国 BV， 西班牙 APPULUS，中国 CTI 等均采用 SPECTRO 光谱仪进行金属元素分析。 (4) SPECTRO 是光谱行业中首家全面通过欧盟 CE、 DIN、 EN、 ISO 9001:2000、ISO14001 认证的企业。 (5) SPECTRO 是光谱行业中首家通过中国计量器具形式批准证书的企业。
(9) 数据安全可靠 仪器采用分级密码，具备极高的安全性， 重要的数据得到保护。
(10)优质售后服务 全球最大的直读光谱仪供应商，拥有完善 的服务网络、及时的配件供应 快捷的服务响应时间，为您提供值得信赖 的售后服务。
SPECTRO 光谱仪广泛应用
• • • • • • 冶金 钢铁 汽车 航空航天 工程机械 电子电工行业 • • • • • • 铸造 有色金属 机电设备 石油化工 环境工程 教育科研领域
(7) 可靠保护操作人员 快门打开前，自动检测是否有 X 射线泄漏 测试中如未检测到样品，快门将于 200 毫 秒时间内自动关闭，关闭快门的同时仪器自 动切断 X 射线，是真正意义上安全的快速无 损现场检测设备。
斯派克MAXx 07 直读光谱操作规程
直读光谱仪操作规程1．开机1.1打开总电源控制开关；1.2打开稳压器开关；1.3打开氩气（Ar）瓶控制阀门；1.4打开氩气净化机开关（根据需要打开净化机催化、合金、塔再生、原气开关）；1.5打开电脑，点击打开Spark Analyzer Pro MAXX分析软件；1.6打开仪器电火花控制阀，仪器内部将被氩气冲洗，等待显示屏读条结束。
2．分析试样2.1氩气冲洗读条结束后自动进入Spark Analyzer Pro MAXx Measurement→Analysis(分析)窗口；2.2点击Load Mthd（F10）选择分析物质基体；2.3点击 Edit smpal（F5）键输入样品号、炉号，点击Accept；2.4 点击Type Corr（F8）选择需要使用的标准化曲线，然后点击F2键激发打点（一般情况同一个样品激发三到五个点，每激发一个点需要用毛刷对激发电极头进行清理）；2.5点击Finish（F9）保存数据。
（如果数据出现红色标志，说明数据异常，需重新磨样选择标准化曲线，从2.1开始重新操作）。
3.关机3.1退出系统分析软件，关闭电脑；3.2关闭仪器电火花控制阀；3.3关闭氩气（Ar）阀门；3.4关闭氩气净化机开关阀门；3.5关闭总电源控制开关；3.6整理实验室内部环境（清理垃圾，物品归位）。
注意事项1.检测环境：温度20±5℃，湿度≤60%RPM。
2.高纯氩气（Ar）的使用压力约为0.5MPa，气瓶压力不能小于2MPa。
3.样品形状：样品主要以块状为主。
4.样品表面：样品表面平整，干净，打磨纹路一致，无油污、锈点、印痕等。
5.对于合金牌号不确定的样品或非标样品可以先选用基体合金盲测，随后根据盲测结果确定合金的牌号再进行准确的分析。
6.若两个小时内未进行样品测试、更换不同牌号的样品或更换不同基体的样品时，需要用氩气对测试系统进行冲洗。
7.长时间未进行样品测试，需用标准样品对相应的标准曲线进行校准。
德国斯派克X荧光光谱仪_SPECTRO xSORT(手持式PMI)_登望科技120101
致 啓 者我是德国斯派克光谱仪(SPECTRO)授权区域销售邓刚，很高兴有机会向您介绍SPECTRO的产品和服务。
德国斯派克是全球最大、最专业的直读光谱仪制造商，同时也是全球最大的光谱用光栅制造商，产品包括：火花光谱、ICP、X荧光光谱等。
自1983年向市场推出第一台光谱仪以来，凭借其先进的多光学系统设计、高精度及高可靠性，全球累计销售约5万台、中国约6000台，市场占有率达48%，是材料光谱分析领域的领导者。
德国斯派克经过30年的持续研发创新，使SPECTRO xSORT手持荧光光谱仪拥有无与伦比的优势：(1)最好的检测器，精度高并可检低含量：第四代电制冷硅漂移检测器（Peltier SilliconDraft Detector，简写：PSDD），计数率高达250,000cps，可有效防止计数溢出造成的漏计数。
Mn-Ka谱线线分辨率好于170eV，信号灵敏度是其他手持式仪器检测器的10倍。
(2)全面快速的分析范围：一次同时分析Mg~Th的41个元素只需2s，做各种铝合金、镁合金的材料分选分析只需10s。
(3)简洁可靠的仪器结构：在空气中即可分析Al、Mg、Si、P等轻元素，不需要氦气吹扫或抽真空等复杂装置。
(4)智能化校准：仪器具有多种校正模式(数学模型)方法，在定量分析中可自动应用，以取得最佳的分析结果；仪器具有ICAL（智能标准化校准）功能；同时在分析间歇中会自动监测仪器温度的变化，并校正因此带来的信号的漂移。
(5)最佳的激发效果：采用复合滤光片(多金属复合材料)设计, 简化分析操作, 减少了X光的损失，形成对于特定元素的最佳信号接受，同时保证对元素周期表中Mg–Th的所有元素均有最佳的激发效果。
(6)分析效率高：复合滤光片显著减少更换滤波片造成的分析时间的浪费（最高缩短5倍时间），减少操作人员接受辐照的时间，有助于减少X射线对操作人员的伤害, 同时大大提高分析多种元素的效率。
(7)可靠保护操作人员：仪器打开快门前，自动检测是否有X射线泄漏，如未检测到样品，快门将于200毫秒的时间内自动关闭，关闭快门的同时仪器自动切断X射线，是真正意义上的安全的快速无损现场检测设备。
斯派克直读光谱仪操作手册
斯派克直读光谱仪操作手册SPECTRO光谱仪的分析软件结构主要由三部分组成Analysis 分析模式Method 分析方法Config 系统文件在这一章中，我们首先向大家介绍Analysis分析模式，日常工作中，我们大部分的工作都是在Analysis分析模式下来完成。
一、光谱操作的准备工作光谱仪的分析软件采用的是标准的WINDOS操作环境，所以要求操作员有一定的计算机知识，如果您在操作光谱仪前对微软公司的WINDOS不熟悉的话，请先熟悉WINDOS操作的基本知识。
二、键盘与鼠标的使用众所周知WINDOS操作系统的最大优点就是操作灵活，可同时打开多个窗口。
为了方便于鼠标与键盘的同时操作，我们分析软件中的只要功能也设计成既可以使用键盘，也可以使用鼠标来进行操作，在下面的章节中，我们会详细的介绍给用户。
三、键盘上功能键的介绍四、Analysis View模式下菜单的介绍FileNew…………………………………………………………建立新的程序Open…………………………………………………………打开已储存的分析数据库Save…………………………………………………………储存数据Save As……………………………………………………另存为Print…………………………………………………………打印分析数据Exit…………………………………………………………退出分析程序AnalysisLoad Method………………………………………………调分析程序Single Measurement………………………………………开始测量SampleIdent………………………………………………标题头内容Globle standardization……………………………………通用标准化Standardization……………………………………………标准化Standardization results……………………………………标准化结果Apply Type standardization………………………………应用类型标准化Type standardization Sample……………………………类性标准化样品Calibratio n Sample………………………………………做工作曲线样品Delete single………………………………………………删除单次测量结果Delete Results……………………………………………删除分析结果Delete All…………………………………………………删除所有分析结果Show/Hide Sample Info…………………………………未开发窗口ViewNaviogate…………………………………………………窗口转换Analysis……………………………………………………分析窗口Method……………………………………………………方法窗口Config……………………………………………………参数窗口Docking Views……………………………………………工具栏选择Navioate bar…………………在屏幕左侧显示Analysis，Method，Config三个窗口Display Bar……………………显示平均结果及他们的标准偏差和相对标准偏差Smaple ID………………………………………………显示样品编号Toolbar…………………………………………………显示工具吧Status Bar………………………………………………状态吧Initialize…………………………………………………仪器初始化Reprofile Optic…………………………………………扫描Perform Constant Light Test……………………………恒光测试Switch Analytical Flow On/Off…………………………冲洗氩气控制开关Start Cleaning Flush……………………………………清洁时执行氩气冲洗Reset SPARK…………………………………………激发次数回零Setup Devices…………………………………………设备的建立Global Database………………………………………通用数据库Content………………………………………………帮助内容Help Index……………………………………………软件说明Spectro Homepage……………………………………斯派克网页About Spark Analyzer…………………………………分析软件的版本五、如何完成标准化（Standardization）无论是何种类型的光谱分析仪，日常的标准化工作都是非常重要的的操作环节，因为标准化的正确与否是直接影响分析结果精确的关键，也是我们在日常分析中要经常执行的功能之一。
光谱仪操作使用介绍ppt课件
光是一種電磁輻射，從波長極短的宇宙射線至波長 很長的無線電構成一個連續光譜。
部分電磁輻射範圍
遠紫外
100~200 nm
近紫外
200~400 nm
可見光
400~800 nm
近紅外
800~2500 nm
遠紅外
2500~3500 nm
紫外光譜由分子外層電子在不同能級間
躍遷產生。 编辑版pppt
2
朗伯—比爾定律(Lambert-beer)
编辑版pppt
15
编辑版pppt
16
含有共軛體系的分子 A.共軛體系的形成使吸收移向長波方向
右圖顯示了從乙烯變 成共軛丁二烯時的電子能 級的變化。原烯基的兩個 能級各自分裂為兩個新的 能級，在原有π→π*躍遷 的長波方向出現新的吸收。
一般把共軛體系的吸收帶稱為K帶(源於 德文konjugierte)。K帶對近紫外吸收是重要 的，因其出現在近紫外範圍，且摩爾吸收係 數也高，一般ε＞10000。
编辑版pppt
39
解析紫外譜圖方法及有關注意事項
a.紫外光譜也是吸收光譜，解析譜圖時，應同時顧及吸收帶的 位置、強度和峰的形狀三個方面：從吸收帶位置可估計產生 該吸收的共軛體系的大小；吸收強度有助於K帶、B帶和R帶 的識別；從吸收帶形狀可幫助判斷產生紫外吸收的基團。如 某些芳環衍生物，在峰形上顯示一定程度的精細結構。
编辑版pppt
40
b.立體位阻的作用常 使一些共軛體系的吸 收帶發生明顯的藍移。 這是由於共軛體系的 共平面性受到破壞所 致。
编辑版pppt
41
C.介質的影響
在進行紫外測定時，介質常有較重要的影響。總的說來，相 對於該化合物蒸汽的紫外吸收，低極性溶劑的溶液其紫外吸 收變化小，高極性溶劑的溶液其紫外吸收變化大，且精細結 構消失。因此一般應儘量採用低極性溶劑。
斯派克直读光谱仪操作手册
直读光谱仪操作手册第一章光电光谱分析的基本原理一、光谱分析简介1、电磁辐射的基本特征光谱是按照波长（或波数、频率）顺序排列的电磁辐射。
天空的彩虹、自然界的极光等均是人们早期观察到的光谱，但它们仅是电磁辐射的很小的一部分可见光谱。
还有大量的不能被人们直接看到的和感觉到的光谱，如γ射线、x射线、紫外线、红外线、微波及无线电波等，这些也都是电磁辐射，它们只是频率或波长不同而已。
电磁辐射实际是一种以巨大速度通过空间而传播的能量（光量子流），具有波动性和微粒性。
就波动性而言，电磁辐射在空间的传播具有波的性质，如同声波、水波的传播一样，可以用速度、频率、波长和振幅这样一些参数来描述，并且传播时不用任何介质，且易于通过真空。
在真空中所有电磁辐射的速度相同，常用光速（c）来表示，c的数值为：2.99792*103米/秒。
在一定的介质中，它们之间的关系为δ＝V/C=1/λ式中：V-------频率，单位时间内的波数；λ…………波长，为沿波的传播方向、相邻两个波间相位相同的两点之间的距离；δ…………波数，单位长度内波长的个数。
C是光速。
就电磁辐射的微粒性来说，每个光量子均有其特征的能量ε，它们与波长或频率之间的关系可以用普朗克（Planck）公式表示：ε＝hv＝h（c/λ）波长是相邻间相位相同的两点之间的距离式中：h是普朗克常数，其值为6.626*10-34 焦耳/秒2、电磁波谱区域电磁辐射按波长顺序排列称磁波谱。
他们是物质内部运动的一种客观反映，也就是说任一波长的光量子的能量ε与物质的内能变化△E=E2-E1=ε＝hv＝h（c/λ）如果已知物质由一种状态，E2过渡到另一种状态E1时，其能量差为△E=E2-E1便可按照公式计算出相应的光量子的波长。
下表列出了各辐射区域、波长范围及相应的能及跃迁类型。
对于成分分析主要应用近紫外及可见光区。
表一电磁波谱区域注：1米＝103毫米＝106微米＝109纳米＝1012皮米3、光谱分析内容光谱分析是根据物质的特征光谱来研究化学组成、结构和存在状态的一类分析领域。
德国斯派克分析仪器公司
测试报告
日常分析时, 需准备标准油(斯派克公司可提供). 流程如IC下P 光谱仪
按照国家标准进行取样, 取出的样品需用10份航空煤油或二甲苯稀释(由于添加剂的含量一般很高, 有可 能需要二次稀释). 稀释后的样品可直接用SPECTRO GENESIS分析, 分析时间约为2分30秒.
第 5 页 共 14 页
2.2.2 Detector 检测器
15 pre-aligned linear CCD arrays, fitted in continuous order, selected and optimized
according to the wavelength range
根据所在波长精心选择并进行最优化设计的 15 个线性 CCD 连续排列在罗兰圆上
1.1.2 添加剂
添加剂是近代高级润滑油的精髓，正确选用合理加入，可改善其物理化学性质，对润滑油赋予新的特殊性能， 或加强其原来具有的某种性能，满足更高的要求。根据润滑油要求的质量和性能，对添加剂精心选择，仔细 平衡，进行合理调配，是保证润滑油质量的关键。一般常用的添加剂有：粘度指数改进剂，倾点下降剂，抗 氧化剂，清净分散剂，摩擦缓和剂，油性剂，极压剂，抗泡沫剂，金属钝化剂，乳化剂，防腐蚀剂，防锈剂， 破乳化剂，抗氧抗腐剂等。
德国斯派克分析仪器公司
润滑油/添加剂/磨损金属质量控制及检测全面解决方案 电感耦合等离子体发射光谱仪法 SPECTRO GENESIS
德国斯派克分析仪器公司北京/上海/广州/成都代表处
第 1 页 共 14 页
目录
一，概述
3
1.1 润滑油,添加剂及旧油中磨损元素分析
1.2 全谱直读电感等离子体发射光谱仪 SPECTRO GENESIS 油品分析概述
直读光谱仪斯派克直读光谱仪操作手册
直读光谱仪操作手册第一章光电光谱分析的基本原理一、 光谱分析简介1、电磁辐射的基本特征光谱是按照波长（或波数、频率）顺序排列的电磁辐射。
天空的彩虹、自然界的极光等均是人们早期观察到的光谱，但它们仅是电磁辐射的很小的一部分可见光谱。
还有大量的不能被人们直接看到的和感觉到的光谱，如γ射线、x射线、紫外线、红外线、微波及无线电波等，这些也都是电磁辐射，它们只是频率或波长不同而已。
电磁辐射实际是一种以巨大速度通过空间而传播的能量（光量子流），具有波动性和微粒性。
就波动性而言，电磁辐射在空间的传播具有波的性质，如同声波、水波的传播一样，可以用速度、频率、波长和振幅这样一些参数来描述，并且传播时不用任何介质，且易于通过真空。
在真空中所有电磁辐射的速度相同，常用光速（c）来表示，c的数值为：2.99792*103米/秒。
在一定的介质中，它们之间的关系为δ＝V/C=1/λ式中：V-------频率，单位时间内的波数；λ…………波长，为沿波的传播方向、相邻两个波间相位相同的两点之间的距离；δ…………波数，单位长度内波长的个数。
C是光速。
就电磁辐射的微粒性来说，每个光量子均有其特征的能量ε，它们与波长或频率之间的关系可以用普朗克（Planck）公式表示：ε＝hv＝h（c/λ）波长是相邻间相位相同的两点之间的距离式中：h是普朗克常数，其值为6.626*10-34 焦耳/秒2、电磁波谱区域电磁辐射按波长顺序排列称磁波谱。
他们是物质内部运动的一种客观反映，也就是说任一波长的光量子的能量ε与物质的内能变化△E=E2-E1=ε＝hv＝h（c/λ）如果已知物质由一种状态，E2过渡到另一种状态E1时，其能量差为△E=E2-E1便可按照公式计算出相应的光量子的波长。
下表列出了各辐射区域、波长范围及相应的能及跃迁类型。
对于成分分析主要应用近紫外及可见光区。
表一电磁波谱区域辐射区域波长范围跃迁类型γ射线区5－140皮米核能级跃迁Х射线区0.01－10.0纳米内层电子能跃迁远紫外区10－200纳米原子及分子近紫外区200－380纳米外层电子可见区380－780纳米能级跃迁近红外区0.78－3微米分子振动中红外区3－30微米能级跃迁远红外区30－300微米分子转动能级跃迁微波区0.3毫米－1米电子自旋和核子旋射频区1－1000米能级跃迁注：1米＝103毫米＝106微米＝109纳米＝1012皮米3、光谱分析内容光谱分析是根据物质的特征光谱来研究化学组成、结构和存在状态的一类分析领域。
斯派克直读光谱仪
斯派克直读光谱仪简介：斯派克直读光谱仪为发射光谱仪，主要通过测量样品被激发时发出代表各元素的特征光谱光（发射光谱）的强度而对样品进行定量分析的仪器。
目前无论国内还是国外的光电直读光谱仪，基本可按照功能分为 4个模块，即：1、激发系统：任务是通过各种方式使固态样品充分原子化，并放出各元素的发射光谱光。
2、光学系统：对激发系统产生出的复杂光信号进行处理（整理、分离、筛选、捕捉）。
3、测控系统：测量代表各元素的特征谱线强度，通过各种手段，将谱线的光强信号转化为电脑能够识别的数字电信号。
控制整个仪器正常运作4、计算机中的软件数据处理系统：对电脑接收到的各通道的光强数据，进行各种算法运算，得到稳定，准确的样品含量。
操作规程：1.开机步骤1.1首先打开UPS电源开关，按下面板上的ON键。
顺次打开光谱仪后面的总电源开关（由0位转到1位）、按下STAND BY(待机电源)和SOURCE(光源开关)。
1.2打开打印机、显示器、计算机主机的电源开关。
2.开氩气2.1 打开氩气瓶或管道氩气的阀门，调整氩气减压表，使分压表的压力约为0.6MPa。
2.2 打开氩气净化器原气、纯气开关，稳定15分钟。
3.日常分析3.1 分析程序引入在Windows桌面上双击分析程序图标，启动光谱仪分析程序，稍后出现用户名称和口令对话框，输入相应的用户名和口令，回车或单击OK钮，进入日常分析窗口。
3.2 选择分析程序在日常分析窗口用鼠标单击F10或直接按F10键，进入分析程序选择对话窗，根据不同的分析任务选择相应的分析程序。
其中，FE-00为铁基体通用标准化程序；FE-10为低合金钢分析程序；FE-11也为低合金钢分析程序，但可分析酸溶铝和酸不溶铝；FE-20为白口铸铁（或生铁）分析程序；FE-30为高速工具钢(或不锈钢)分析程序。
单击选择的分析程序，单击OK钮，或直接双击分析程序，返回分析窗口。
在火花台上放一个样品，激发3-6次，以赶尽火花室中的空气（或按Ctrl+F键冲洗）,并将分析结果删除（用鼠标单击要删除的激发序号，按Delete键可以删除分析结果，每按一次，将光标所在行删除）。
斯派克直读光谱仪操作手册
SPECTRO光谱仪的分析软件结构主要由三部分组成Analysis 分析模式Method 分析方法Config 系统文件在这一章中，我们首先向大家介绍Analysis分析模式，日常工作中，我们大部分的工作都是在Analysis分析模式下来完成。
一、光谱操作的准备工作光谱仪的分析软件采用的是标准的WINDOS操作环境，所以要求操作员有一定的计算机知识，如果您在操作光谱仪前对微软公司的WINDOS不熟悉的话，请先熟悉WINDOS操作的基本知识。
二、键盘与鼠标的使用众所周知WINDOS操作系统的最大优点就是操作灵活，可同时打开多个窗口。
为了方便于鼠标与键盘的同时操作，我们分析软件中的只要功能也设计成既可以使用键盘，也可以使用鼠标来进行操作，在下面的章节中，我们会详细的介绍给用户。
三、键盘上功能键的介绍四、Analysis View模式下菜单的介绍FileNew…………………………………………………………建立新的程序Open…………………………………………………………打开已储存的分析数据库Save…………………………………………………………储存数据Save As……………………………………………………另存为Print…………………………………………………………打印分析数据Exit…………………………………………………………退出分析程序AnalysisLoad Method………………………………………………调分析程序Single Measurement………………………………………开始测量Sample Ident………………………………………………标题头内容Globle standardization……………………………………通用标准化Standardization……………………………………………标准化Standardization results……………………………………标准化结果Apply Type standardization………………………………应用类型标准化Type standardization Sample……………………………类性标准化样品Calibration Sample………………………………………做工作曲线样品Delete single………………………………………………删除单次测量结果Delete Results……………………………………………删除分析结果Delete All…………………………………………………删除所有分析结果Show/Hide Sample Info…………………………………未开发窗口ViewNaviogate…………………………………………………窗口转换Analysis……………………………………………………分析窗口Method……………………………………………………方法窗口Config……………………………………………………参数窗口Docking Views……………………………………………工具栏选择Navioate bar…………………在屏幕左侧显示Analysis，Method，Config三个窗口Display Bar……………………显示平均结果及他们的标准偏差和相对标准偏差Smaple ID………………………………………………显示样品编号Toolbar…………………………………………………显示工具吧Status Bar………………………………………………状态吧Initialize…………………………………………………仪器初始化Reprofile Optic…………………………………………扫描Perform Constant Light Test……………………………恒光测试Switch Analytical Flow On/Off…………………………冲洗氩气控制开关Start Cleaning Flush……………………………………清洁时执行氩气冲洗Reset SPARK…………………………………………激发次数回零Setup Devices…………………………………………设备的建立Global Database………………………………………通用数据库Content………………………………………………帮助内容Help Index……………………………………………软件说明Spectro Homepage……………………………………斯派克网页About Spark Analyzer…………………………………分析软件的版本五、如何完成标准化（Standardization）无论是何种类型的光谱分析仪，日常的标准化工作都是非常重要的的操作环节，因为标准化的正确与否是直接影响分析结果精确的关键，也是我们在日常分析中要经常执行的功能之一。
德国斯派克SPECTROLABS直读光谱仪仪器特点
德国斯派克SPECTROLABS直读光谱仪仪器特点斯派克SPECTROLABS是一种高性能的直读光谱仪，具有以下特点：1.高分辨率：SPECTROLABS具有高分辨率的光学系统，能够分辨出样品中的细微特征和光谱峰值。
其分辨率达到0.1纳米，可以提供准确和详细的光谱数据。
2.宽波长范围：SPECTROLABS能够在广泛的波长范围内进行光谱测量，包括紫外、可见和红外光谱。
其波长范围覆盖了200纳米至1050纳米，适用于各种不同类型的样品和应用。
3.快速测量：SPECTROLABS采用高速的CCD探测器，能够进行快速的光谱测量。
其快速扫描速度和高灵敏度可以大大提高样品测试的效率，并减少测试时间。
4.强大的分析功能：SPECTROLABS配备了强大的分析软件，可以对测量的光谱数据进行高级分析。
用户可以通过软件对光谱数据进行峰值拟合、波长校正、峰位识别等操作，从而获得更准确和可靠的分析结果。
5.多种采样方式：SPECTROLABS支持多种采样方式，可以适应不同类型和尺寸的样品。
用户可以选择使用固定样品台、流动池、光纤探头等不同的采样方式，以满足各种测量需求。
6.操作简单方便：SPECTROLABS的操作界面简单直观，具有友好的用户界面设计。
用户只需进行简单的设置和操作，即可进行准确和可靠的光谱测量。
同时，仪器也具有自动化的功能，可以实现一键式的自动测量。
7.高稳定性和可靠性：SPECTROLABS采用高质量的光学组件和稳定的光源，具有良好的重复性和稳定性。
仪器在长时间使用过程中，保持测量结果的稳定性和一致性。
8.多种应用领域：SPECTROLABS广泛应用于各种科研和工业领域，包括材料科学、化学分析、生物科学、食品安全、药物研发等。
其高精度和可靠性能使得SPECTROLABS成为许多研究机构和实验室的首选仪器。
总之，斯派克SPECTROLABS是一台功能强大的直读光谱仪，具有高分辨率、宽波长范围、快速测量、强大的分析功能等特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3
M
电子跃迁
Nucleus
Electrons leap to higher
energy levels
Lower energy levels Nucleus
Electrons give out energy
4
M
28
M
火花台清理1
29
M
火花台清理2
30
M
火花台清理3
31
M
火花台清理4
32
M
清理紫外光室MgF2镜片 用脱脂棉沾异丙醇，尽量挤干后擦镜片；擦干净后，用 镜头纸擦干即可
SPECTROMAXx 直读光谱仪
培训材料
金属分析全解决
德国斯派克分析仪器公司
1
SPECTROMAXx 直读光谱仪销售冠军
6 年多全球销售 4900 多台 中国安装 2300 多台
2
M
分析原理
等离子体光源放电，将样品表面组分蒸发离解为气 态原子，原子在蒸汽中被激发。
15
M
Spark Analyzer Vision MX 软件包
• 全面硬件自诊断系统实时显示和记录 光谱仪运行状况
• 自动合金牌号认定和鉴别
• DIA 数据管理软件
16
M
Spark Analyzer Vision MX 软件包
17
硬件实时监控
发生器光源 在设定波长范围内记录全部光谱信息 自诊断系统实时电脑软件图显 小样品分析夹具配有专用分析曲线 氩气节约模式实现长时待机模式零氩气消耗 ICAL 智能标准化
9
M
设计特点
人体工学设计 储存空间放置标样和工具
抽屉式前盖便于拆开检修内部
10
M
光学系统
坚固耐久 光学系统不受温度变化影响 高分辨率检测器 自动描迹
34
M
Thanks for your attention！
35
M
2019/9/16
36
M
激发条件的再现性和分 析结果的精度大大提高
测量时间更短
13
M
火花台
• 开放式火花台适用于复杂形状的 样品分析
• 快速样品切换 • 氩气流优化 • 减少清理间隔 • 便于更换的火花台盖板 • 热量吸收装置设计，无需水冷却 • 集成快门系统优化等离子观测温
度
14
M
火花台
石英quartz
33
M
清理废气管路
• 用剩余氩气全面清理废气管路 • 对于Fe基和Ni基，过滤芯应该用酒精灯灼烧后，
让过滤芯轻轻地磕碰地面，以便灼烧后的灰尘 落下；若过滤芯表面完全脆化，可从头将黄色 脆化物扯下，直到露出正常表面。（注意：刚分 析完不要马上清理，应该等一会儿清理，否则可能 会引起过滤芯表面自燃） • 对于右边伸在水里的塑料管，务必将铜头用老 虎钳从塑料管中挤下，以便彻底清理。 • 两个塑料瓶可以用稀盐酸清理后，用清水洗净 即可。
波长范围: D: 233 nm - 670 nm F: 160 nm - 670 nm M: 140 nm - 670 nm
11
M
Air
UV紫外线滤光镜
12
M
等离子发生器激发光源
全数字控制模式确保光 源能量输出的准确设定
M
小样品分析夹具
专用小样品分析夹具 和夹具配套的专用工作曲线
21M薄ຫໍສະໝຸດ 分析夹具22M
细丝夹具 ( 0.8 mm – 3 mm )
23
M
线材夹具 ( 3 mm – 10 mm )
24
M
异型小样品夹具
Pexiglaspuck
25
M
小样品夹具遮光罩
26
M
应用领域
金属全元素分析
Fe, Al, Cu, Ni, Co, Ti, Mg, Zn, Sn 和 Pb 十种基体
用户现场升级
27
M
简易的日常维护及注意事项
• 定位和识别仪器内部的故障点
• 运行状态实时显示
18
M
2019/9/16
19
M
氩气节约模式
新氩气节约模式更使得氩气的消耗大大降低。长时间待机状 态氩气被完全关闭。仪器重新工作前氩气会自动冲洗火花台。
20
5
M
ICAL（ Intelligent Calibration And Logic ）
6
M
定量分析-相对分析 标准曲线
7
M
标准化
8
M
SPECTROMAXx 直读光谱仪
坚固的光学系统配备高性能读出系统 Plasma等离子 Generator 发生器全数字等离子
