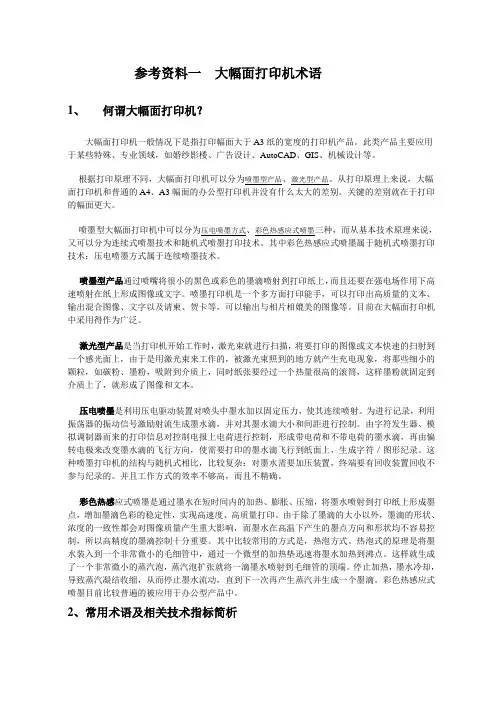

参考资料一 大幅面打印机术语

参考资料一大幅面打印机术语1、何谓大幅面打印机？大幅面打印机一般情况下是指打印幅面大于A3纸的宽度的打印机产品。

此类产品主要应用于某些特殊、专业领域，如婚纱影楼、广告设计、AutoCAD、GIS、机械设计等。

根据打印原理不同，大幅面打印机可以分为喷墨型产品、激光型产品。

从打印原理上来说，大幅面打印机和普通的A4、A3幅面的办公型打印机并没有什么太大的差别。

关键的差别就在于打印的幅面更大。

喷墨型大幅面打印机中可以分为压电喷墨方式、彩色热感应式喷墨三种，而从基本技术原理来说，又可以分为连续式喷墨技术和随机式喷墨打印技术。

其中彩色热感应式喷墨属于随机式喷墨打印技术；压电喷墨方式属于连续喷墨技术。

喷墨型产品通过喷嘴将很小的黑色或彩色的墨滴喷射到打印纸上，而且还要在强电场作用下高速喷射在纸上形成图像或文字。

喷墨打印机是一个多方面打印能手，可以打印出高质量的文本、输出混合图像、文字以及请柬、贺卡等，可以输出与相片相媲美的图像等。

目前在大幅面打印机中采用得作为广泛。

激光型产品是当打印机开始工作时，激光束就进行扫描，将要打印的图像或文本快速的扫射到一个感光面上，由于是用激光束来工作的，被激光束照到的地方就产生充电现象，将那些细小的颗粒，如碳粉、墨粉，吸附到介质上，同时纸张要经过一个热量很高的滚筒，这样墨粉就固定到介质上了，就形成了图像和文本。

压电喷墨是利用压电驱动装置对喷头中墨水加以固定压力，使其连续喷射。

为进行记录，利用振荡器的振动信号激励射流生成墨水滴，并对其墨水滴大小和间距进行控制。

由字符发生器、模拟调制器而来的打印信息对控制电报上电荷进行控制，形成带电荷和不带电荷的墨水滴，再由偏转电极来改变墨水滴的飞行方向，使需要打印的墨水滴飞行到纸面上，生成字符／图形纪录。

这种喷墨打印机的结构与随机式相比，比较复杂：对墨水需要加压装置，终端要有回收装置回收不参与纪录的。

并且工作方式的效率不够高，而且不精确。

彩色热感应式喷墨是通过墨水在短时间内的加热、膨胀、压缩，将墨水喷射到打印纸上形成墨点，增加墨滴色彩的稳定性，实现高速度、高质量打印。

由于除了墨滴的大小以外，墨滴的形状、浓度的一致性都会对图像质量产生重大影响，而墨水在高温下产生的墨点方向和形状均不容易控制，所以高精度的墨滴控制十分重要。

其中比较常用的方式是，热泡方式。

热泡式的原理是将墨水装入到一个非常微小的毛细管中，通过一个微型的加热垫迅速将墨水加热到沸点。

这样就生成了一个非常微小的蒸汽泡，蒸汽泡扩张就将一滴墨水喷射到毛细管的顶端。

停止加热，墨水冷却，导致蒸汽凝结收缩，从而停止墨水流动，直到下一次再产生蒸汽并生成一个墨滴。

彩色热感应式喷墨目前比较普遍的被应用于办公型产品中。

2、常用术语及相关技术指标简析最高分辨率——是大幅面打印机最基本的一个技术指标。

分辨率的单位是dpi（dot per inch），即指在每一个平方英寸可以表现出多少个点，它直接关系到产品输出的文字和图像质量的好坏。

最高分辨率指的是产品可以最高能够实现的分辨率。

一个产品可以以低于最高分辨率的状态进行工作，但绝不能以高于最高分辨率的状态进行工作。

分辨率一般用垂直分辨率和水平分辨率相乘表示，如一款产品的分辨率表示为720dpi×1440dpi，就是表示此台产品在一平方英寸区域的表现力为水平720个点，垂直1440个点，总共1036800个点。

分辨率越高，数值越大，就意味着产品输出的质量越高。

打印速度——和我们常见的A4、A3幅面的打印机采用每分钟打印多少张A4纸（标识为ppm）不同，大幅面打印机的打印速度则是通过在单位时间内能够完成的打印面积来计算的。

一般情况下标识的方式为m2/hr，也就是“平方米/小时”，既该打印机在一个小时内可以完成多少平方米的打印面积。

比如爱普生PRO 10000的打印速度是20平方米/小时，也就是说在一个小时里，该款产品可以完成20平方米的打印任务。

不过有的产品也会标识为“平方厘米/每分钟”，好在这两个单位之间还是非常容易换算的。

目前主流的大幅面打印机的打印速度基本上在10～20m2/hr 之间。

大幅面打印机的打印速度最直接相关的因素是和打印机喷头的喷嘴的数量有关。

一般来说，同一品牌的打印机，喷头上喷嘴的数量越多，打印的速度越快，同时打印质量也会相对提高。

需要注意的是在打印面积的计算上，并不是说只有最终被着色的区域才算为打印面积。

因为在打印任务中，经常会有许多镂空不着色的区域，但是打印头在打印的过程中同样会经过这些区域，同样会耗费时间。

因此打印面积计算应该是，把打印对象的横向和纵向最长的两端之间的连线作为长和宽，从而产生一个矩形，这个矩形的面积就是打印面积。

当然，某些不规则的图形，是需要把它们分割成多个较为标准、规则的矩形来计算。

好在大家只要了解这个原理就行了，在实际的打印中，并不需要真正每一次都来计算。

俗话说：“时间就是金钱”。

大幅面打印机由于打印的面积较大，因此打印速度是非常重要的，如果打印速度较慢的话，可能会直接的影响到用户的经济效益。

喷头设置——喷墨打印机的打印核心部件称之为墨头或者打印头。

墨头上有许多极其微小的小孔，称之为喷头或是喷嘴，打印时墨水由喷头中高速喷射而出，从而在打印介质上成像。

而喷嘴头的数量直接决定着打印的效果和速度。

喷头的数量足够多的话，一方面可以获得更高的打印分辨率之外，对于打印对象的一些细节之处的表现也能够更加的充分，比如人的头发。

另一方面喷头数量越多，打印速度也就越快。

由于需要提高打印速度，大幅面打印机的喷头数量要多于普通型产品。

但是由于各家厂商采用的技术不同，因此在不同品牌之间没有可比性，在同一品牌的产品中才有一定的比较意义。

如爱普生Stylus Pro 1060是一款六色打印机，打印喷头上有1080个喷嘴，即180个喷嘴×6色；惠普DesignJet 5500PS(152cm) 同样为一款六色打印机，喷头配置为512×6色。

最大打印宽度指的是大幅面打印机能够打印的最大宽度范围。

它的标识和普通的喷墨打印机、激光打印机用纸张的规格来标识不同，而是采用日常的长度单位mm来标识，可以说是一目了然。

用户在选购大幅面打印机时应该根据自己在实际应用中需要打印的宽度来进行选择。

并且对于这个问题，用户一定要考虑清楚，因为宽度大的可以打印小的，但是宽度小了是肯定无法打印大的。

毫无疑问，最大打印宽度增加，产品的价格也就自然上升，6色喷嘴，总共是3072个喷嘴。

喷头配置——喷墨打印机的打印核心部件称之为墨头或者打印头。

墨头上有许多极其微小的小孔，称之为喷头或是喷嘴，打印时墨水由喷头中高速喷射而出，从而在打印介质上成像。

而喷嘴头的数量直接决定着打印的效果和速度。

喷头的数量足够多的话，一方面可以获得更高的打印分辨率之外，对于打印对象的一些细节之处的表现也能够更加的充分，比如人的头发。

另一方面喷头数量越多，打印速度也就越快。

由于需要提高打印速度，大幅面打印机的喷头数量要多于普通型产品。

但是由于各家厂商采用的技术不同，因此在不同品牌之间没有可比性，在同一品牌的产品中才有一定的比较意义。

如爱普生Stylus Pro 1060是一款六色打印机，打印喷头上有1080个喷嘴，即180个喷嘴×6色；惠普DesignJet 5500PS(152cm) 同样为一款六色打印机，喷头配置为512×6色喷嘴，总共是3072个喷嘴。

介质类型——指的是大幅面打印机可以支持的打印介质的种类。

产品能够支持的打印介质的种类越多，那么也就意味着产品的用途越广泛。

大幅面打印机目前常见的介质的类型，首先是单页的打印纸。

不过由于大幅面打印机有的时候需要打印较长的内容，长度甚至超出了单页纸的长度，因此以卷筒形式存在的连续打印纸也是比不可少的。

供纸方式——指的是大幅面打印机能够以何种方式来获得打印所需要的纸。

一般来说，大幅面打印机都是采用纸辊的方式来自动进纸的。

用户把需要使用的打印纸放在纸辊上，并且把打印纸的一端放置在打印机的入口处。

在需要打印时，打印机会自动转动纸辊，把打印纸送入打印机进行打印。

纸张容量——一般是指打印机的进纸装置中，一次能够最多放置多少张打印纸。

不过由于大幅面打印机的纸张较大，往往是采用纸辊进纸的，因此一般只能放置单张，或者是采用连续的卷筒纸，把整筒纸都安装在纸辊上。

墨盒类型——-指的是产品墨盒配置的基本情况，主要是采用的颜色的数量，墨盒的容量和是否采用独立的墨盒。

虽说从理论上通过“三原色”可以调制出所有的颜色。

但是在实际的操作中，仅仅依靠“三原色”的话会产生较为明显的色彩，打印黑色也会有黑得不够透彻的情况。

因此如今的大幅面打印机早已经淘汰了3色墨盒的产品，黑、青、洋红、黄四色墨盒成为了最基本的要求。

应该说，通过三原色加上黑色，可以实现所有颜色的调和，实现彩色打印功能。

但是在需要有较强的色彩对比的打印任务中，会造成颜色过渡上的不自然。

现在为了进一步提高打印的效果，一些的产品已经普遍采用了黑、青、洋红、黄、淡青、淡洋红的六色墨盒。

如HP5500就是一款典型的采用了六色墨盒的产品。

墨盒的颜色数量越多对于色彩的还原性也就越好，尤其是在一些黑白作品的打印上灰度平衡淡的表现力接近了完美。

但是墨盒颜色种类的增加，产品的价格自然也会增加。

除了墨盒的色彩之外，大幅面打印机墨盒的容量也是非常重要的。

由于进行大幅面的打印，墨水的损耗是相当惊人的，因此需要有比较大的墨盒容量，最好在百毫升以上。

如果打印过程时没有墨水，前功尽弃，这将会是非常大的损失。

最后就是大幅面打印机最好采用独立调换颜色的分体式墨盒，这样对于应用成本的节省是非常重要的。

如HP5500采用的就是6个680毫升大容量分体墨盒，有效的节约了打印成本。

接口类型——指的是大幅面打印机与电脑系统采用何种方式进行连接。

目前外部设备与电脑连接常见的接口类型：有并口（也有称之为IEEE 1284，Centronics）和串口（也有称之为RS-232接口的）和USB接口。

并口又称为并行接口。

目前，并行接口主要作为打印机端口，采用的是25 针D 形接头。

所谓“并行”，是指8 位数据同时通过并行线进行传送，这样数据传送速度大大提高，但并行传送的线路长度受到限制，因为长度增加，干扰就会增加，数据也就容易出错。

目前计算机基本上都配有并口。

串口叫做串行接口，现在的PC 机一般有两个串行口COM 1 和COM 2 。

串行口不同于并行口之处在于它的数据和控制信息是一位接一位地传送出去的。

虽然这样速度会慢一些，但传送距离较并行口更长，因此若要进行较长距离的通信时，应使用串行口。

通常COM 1 使用的是9 针D 形连接器，也称之为RS-232接口，而COM 2 有的使用的是老式的DB25 针连接器，也称之为RS-422接口，不过目前已经很少使用。
