基本过程控制系统火力发电厂热工过程控制
电厂热工过程控制基础
电厂热工过程控制基础1.1电厂热工过程控制概述LLl电厂热工过程控制的发展阶段随着计算机技术的迅速发展，电厂热工过程控制又经历了以下几个计算机控制过程：1）集中型计算机控制：用一台计算机对整个生产过程进行整体控制，因此对计算机的可靠性要求很高，一旦计算机出现事故，将使整个生产受到影响。
2 ）分散型计算机控制：随着微机的大批生产，成本的不断降低，逐渐把集中控制改为用微机进行局部控制，克服了集中控制的一些缺点，但此时各系统之间很难协调起来。
3 ）计算机分散控制：它把各系统之间、厂级管理、调度等用一台功能很强的计算机进行上位管理；而把各子系统用微机控制，充分发挥了集中控制和分散控制各自的优点, 是一种比较合理的控制方法。
生产过程自动化技术发展的里程碑是计算机的应用，特别是以微处理器为核心的新型装置一分散控制系统（DCS ）的成功应用。
分散控制系统就是以大型工业生产过程及其相互关系日益复杂的控制对象为前提，从生产过程综合自动化的角度出发，按照系统工程中分解与协调的原则研制开发出来的，以微处理机为核心，结合了控制技术、通信技术和显示技术的新型控制系统。
1.1.2电厂热工过程控制的主要内容根据应用层次和范围的不同，我们将现代电站自动化所涵盖的主要内容大致分为7类。
1.数据采集与管理包括对热力过程中温度、压力、流量、液位、成分等热工参数的测量；测量数据在不同系统之间的高速传输；生产过程实时/历史数据的高效存储；历史数据的快速检索；统计数据的报表打印；报警数据的采集、存储、分析与处理等。
具有数据采集与管理功能的典型的系统主要有数据采集系统、DCS数据库、SlS数据库、MIS数据库等。
2.闭环控制以模拟量控制系统为主，主要对机组的一系列参数进行控制，如中间点温度、主蒸汽温度、再热蒸汽温度、主汽压力、炉膛负压和发电机功率等。
重要的控制回路包括：协调控制系统、给水控制系统、汽温控制系统、燃烧控制系统等。
3.顺序控制顺序控制一般可分为时间定序式和过程定序式两类。
火力发电厂热工过程控制系统
• 记交点a、b和c
• 起点到a的距离为τ；
Y
b
• a点到c点的距离为T；
Y∞
• K = y Δμ0
τ
T
t
c
基本过程控制系统
（2）确定
G(s)
=
Ke-τs Ts + 1
参数的两点法
• 将响应曲线标幺
y* t = y(t)
y()
0
t<τ
y*
t
=
1
-
exp
-
t-τ T
tτ
Y
Y∞
• 取y*(t1)=0.39，取y*(t2)=0.63，记t1和t2
t
T = 2(t2 - t1 )
Y*
τ = 2t1 - t2
0.39 0.63
1
• 取 t3 = 0.8T + τ 验证y * (t3 ) = 0.55
t4 = 2T + τ
y * (t4 ) = 0.87
t1 t2
t
基本过程控制系统
（3）确定
G(s)
=
(T1s
Ke-τs + 1)(T2s
， + 1)
响应速度ε = Κ Τ
（2）典型非自衡对象传递函数表达式
G(s) = 1 e-τs Ts
响应速度ε = 1 T
τ
T
τ
T
K
基本过程控制系统
§1-3 过程数学模型及其建立方法
一、过程数学模型的表达形式与对模型的要求 二、建立数学模型的两个基本方法
机理建模法 测试建模法
三、阶跃响应确定传递函数
1 阶跃响应获取应注意的问题 2 确定自衡对象传递函数 3 确定非自衡对象传递函数
火电厂自动控制系统

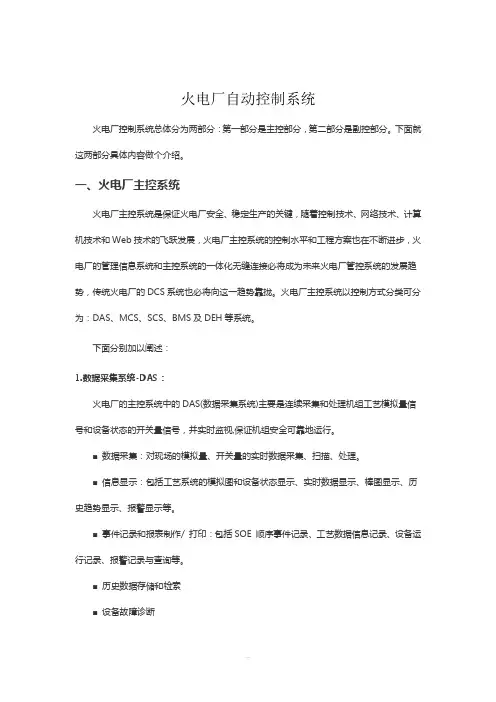

火电厂自动控制系统火电厂控制系统总体分为两部分：第一部分是主控部分，第二部分是副控部分。
下面就这两部分具体内容做个介绍。
一、火电厂主控系统火电厂主控系统是保证火电厂安全、稳定生产的关键，随着控制技术、网络技术、计算机技术和Web技术的飞跃发展，火电厂主控系统的控制水平和工程方案也在不断进步，火电厂的管理信息系统和主控系统的一体化无缝连接必将成为未来火电厂管控系统的发展趋势，传统火电厂的DCS系统也必将向这一趋势靠拢。
火电厂主控系统以控制方式分类可分为：DAS、MCS、SCS、BMS及DEH等系统。
下面分别加以阐述：1.数据采集系统-DAS：火电厂的主控系统中的DAS(数据采集系统)主要是连续采集和处理机组工艺模拟量信号和设备状态的开关量信号，并实时监视,保证机组安全可靠地运行。
■ 数据采集：对现场的模拟量、开关量的实时数据采集、扫描、处理。
■ 信息显示：包括工艺系统的模拟图和设备状态显示、实时数据显示、棒图显示、历史趋势显示、报警显示等。
■ 事件记录和报表制作/ 打印：包括SOE 顺序事件记录、工艺数据信息记录、设备运行记录、报警记录与查询等。
■ 历史数据存储和检索■ 设备故障诊断2.模拟量调节系统-MCS系统：■ 机、炉协调控制系统(CCS)● 送风控制，引风控制● 主汽温度控制● 给水控制● 主蒸汽母管压力控制● 除氧器水位控制，除氧器压力控制● 磨煤机入口负压自动调节，磨煤机出口温度自动调节■ 高加水位控制，低加水位控制■ 轴封压力控制■ 凝汽器水位控制■ 消防水泵出口母管压力控制■ 快减压力调节，快减温度调节■ 汽包水位自动调节3.炉膛安全保护监控系统-BMS系统：BMS（炉膛安全保护监控系统）保证锅炉燃烧系统中各设备按规定的操作顺序和条件安全起停、切投，并能在危急情况下迅速切断进入锅炉炉膛的全部燃料，保证锅炉安全。
包括BCS（燃烧器控制系统）和FSSS（炉膛安全系统）。
■ 锅炉点火前和MFT 后的炉膛吹扫■ 油系统和油层的启停控制■ 制粉系统和煤层的启停控制■ 炉膛火焰监测■ 辅机（一次风机、密封风机、冷却风机、循环泵等）启、停和联锁保护■ 主燃料跳闸（MFT）■ 油燃料跳闸（OFT）■ 机组快速甩负荷（FCB）■ 辅机故障减负荷（RB）■ 机组运行监视和自动报警4.顺序控制系统—SCS：■ 制粉系统顺控■ 锅炉二次风门顺控■ 锅炉定排顺控■ 射水泵顺控■ 给水程控■ 励磁开关■ 整流装置开关■ 发电机灭磁开关■ 发电机感应调压器■ 备用励磁机手动调节励磁■ 发电机组断路器同期回路■ 其他设备起停顺控5.电液调节系统—DEH：该系统完成对汽机的转速调节、功率调节和机炉协调控制。
热工过程自动控制 CH05-3 大型单元机组的生产过程及其自动控制
第五章 火力发电厂大型单元机组自动控制系统
2.给水控制系统
控制锅炉汽包水位 水位过高，会使蒸汽带水，造成过热器管内结垢， 影响传热效率，严重时会引起过热管爆破，或 者汽轮机进水。 水位过低，破坏锅炉的水循环，造成水冷壁管烧 坏而引起爆管。
汽包水位是锅炉给水量和蒸发量是否平衡的标志。
20
第五章 火力发电厂大型单元机组自动控制系统
12
第五章 火力发电厂大型单元机组自动控制系统
PT MB 负荷指令 处理部分 P0 P0 机炉主控 制器 MT
外部负荷 要求指令
主控系统
被控对象 锅炉调节系统 汽轮机调节系统 PT 锅炉-汽 轮机单元 机组 PE
PE
当负荷变化时：
单元机组主要有锅炉和汽轮机
汽轮机从蒸汽进入到发电机产生电能是一个快速过程。
Pump
1kg h01’
Open FWH Ⅰ
α 1kg h01
h2
Electricity
Pump
Condenser h02’ α 2kg h02
(1 1 2 ) kg
Pump
(1-α 1)kg
Open FWH Ⅱ
qout
h2’
22
第五章 火力发电厂大型单元机组自动控制系统
3. 汽温控制系统
3
第五章 火力发电厂大型单元机组自动控制系统
5.1.2 单元机组的自动控制系统组 成
4
第五章 火力发电厂大型单元机组自动控制系统
一、协调控制的基本概念
从大系统理论出发，协调控制是一种解决大系 统控制问题的基本策略。 所谓大系统可理解为由若干相互关联子系统组 成的复杂系统。应用大系统理论处理这类庞大而复 杂系统控制问题的基本方法就是分解——协调的方 法。所谓分解就是把大系统化为若干子系统，以便 进行分块的处理与控制，求得各子系统的局部最优 解；而协调则是从系统的全局出发，合理地调整各 子系统之间的关系，求得各子系统之间的和谐与统 一，进而得到整个大系统的最优解。
热工过程控制系统资料
热工过程控制系统第一章 过程控制系统概述1.1过程控制定义及认识 1.2过程控制目的 *1.3过程控制系统的组成 1.4过程控制系统的特点 *1.5过程控制系统的分类 *1.6过程控制性能指标 1.7 过程控制仪表的发展 1.8 过程控制的地位 1.9 过程控制的任务 1.1过程控制定义及认识 过程控制定义所谓过程控制（Process Control ）是指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。
1.3 过程控制系统组成 被控过程（Process ），指运行中的多种多样的工艺生产设备；过程检测控制仪表（Instrumentation ），包括：测量变送元件（Measurement ）；控制器（Controller ）；执行机构（Control Element ）;显示记录仪表1.5 过程控制系统的分类按系统的结构特点来分:：反馈控制系统，前馈控制系统，复合控制系统（前馈-反馈控制系统）按给定值信号的特点来分： 定值控制系统，随动控制系统，程序控制系统 性能指标：对自动控制系统性能指标的要求主要是稳、快、准。
最大超调量σ%反映系统的相对稳定性,稳态误差ess 反映系统的准确性，调整时间ts 反映系统的快速性。
第三章 过程执行器 主要内容执行器 电动执行器 气动执行器 调节阀及其流量特性 变频器原理及应用 本节内容在本课程中的地位执行器用于控制流入或流出被控过程的物 料或能量，从而实现 对过程参数的自动控制。
3.1 调节阀（调节机构）结构要求观察思考调节变换显示记录调节给定值执行机构检测仪表记录仪显示器调节器控制器测量变送被控过程执行器r(t)e(t)u(t)q(t)f(t)y(t)z(t)-控制器 测量变送 被控过程 执行器 r ( t ) e ( t ) u ( t ) q ( t ) f ( t )y ( t )z ( t ) -调节阀是一个局部阻力可以改变的节流元件。
火力发电厂热工仪表及控制
火力发电厂热工仪表及控制装置技术监督规定（国电安运 [1998] 483 号）关于颁发《火力发电厂热工仪表及控制装置技术监督规定》的通知国电安运 [1998] 483 号各电力集团公司，各省（市、区）电力公司，华能国际电力开发公司，电规总院：为了加强热工技术监督工作，适应电力工业发展的需要，原电力部、国家电力公司组织有关人员对原《火力发电厂热工仪表及控制装置监督条例》进行了全面修改补充，更名为《火力发电厂热工仪表及控制装置技术监督规定》，现颁布执行。
本规定由中国电力出版社负责出版、发行。
国家电力公司（章）一九九八年九月三十日目次1 总则2 监督范围3 监督机构及职责分工4 设计施工监督5 调试及试生产期监督6 运行监督7 检修监督8 量值传递9 技术管理10 附则附录A 发电厂主要热工仪表及控制装置附录B 热工仪表及控制装置“三率”统计办法附录C 试生产期及大修后热工仪表及控制装置考核指标附录D 热工仪表及控制装置评级标准附录E 热工仪表及控制装置合格率、投入率统计报表附录F 引用标准附录G 条文说明1 总则1.1 为加强热工技术监督工作，保障和促进火电厂的安全经济运行和提高劳动生产率，特制定本规定。
1.2 对发电设备及系统的热工参数进行检测的仪表为热工仪表；对热力设备及其系统的工艺过程进行调节、控制、保护与联锁的装置为热工控制装置。
本规定对热工仪表及热工控制装置的统称为热工仪表及控制装置，简称为热控装置。
1.3 热工仪表及控制装置技术监督的任务是：通过对热工仪表及控制装置进行正确的系统设计、设备选型、安装调试以及周期性的日常检定、校验、维修和技术改进等工作，使之经常处于完好、准确、可靠的状态，以满足生产的要求。
1.4 本规定是热工仪表及控制装置技术监督工作的依据，各有关设计、安装、运行单位可根据本规定制定实施细则，使热工管理全过程的有关环节均满足本规定的要求。
2 监督范围2.1 热工仪表及控制装置技术监督的范围2.1.1 热工参数检测、显示、记录系统2.1.2 自动控制系统2.1.3 保护联锁及工艺信号系统2.1.4 顺序控制系统2.1.5 计量标准器具和装置2.2 热工仪表及控制装置的内容2.2.1 检测元件（温度、压力、流量、转速、振动、物位、火焰等物理量及其他的一次传感器）2.2.2 脉冲管路（一次阀门后的管路及阀门等）2.2.3 二次线路（补偿导线、补偿盒、热工仪表及控制装置的电缆、电缆槽架、支架、二次接线盒及端子排等）2.2.4 二次仪表及控制设备（指示、记录、累计仪表、数据采集装置、调节器、操作器、调节执行器、运算单元及辅助单元等）2.2.5 保护联锁及工艺信号设备（保护或联锁设备、信号灯及音响装置等）2.2.6 顺序控制装置（顺序装置器、顺序控制用电磁阀、气动装置及开关信号装置等）2.2.7 过程控制计算机系统2.2.8 计量标准器具及装置3 监督机构及职责分工3.1 国家电力公司系统的各有关部门应按本规定要求切实贯彻和加强对热工技术监督工作的领导，建立总工程师负责的技术监督体系，落实技术监督责任制，及时解决技术监督管理工作中的重要问题，为开展工作创造必要的条件。
第7章 火电厂热工控制
• 过热蒸汽的温度下降 • 损坏蒸汽透平热轮片 • 过热器管壁结垢，传热效率下降
– 水位低：在用户负荷大时，会全部汽化，造成：
• 设备损坏 • 在急冷时，引发锅炉的爆炸
1、锅炉汽包水位的动态特性
Go (s)
H (s) W (s)
Ko s
es
• 给水流量W对汽包水位H的动态特性：
– 初始段，进入的冷水吸收水位以下饱和汽水中的热量，减 少了饱和汽水中的气泡容积，补充气泡的空间，水位上升 缓慢。
二、锅炉汽包水位的控制
★ 扰动分析 1.单冲量水位控制系统 2.双冲量水位控制系统
★ 前馈控制器控制规律的确定 ★ 双冲量控制系统的变型 3.三冲量水位控制系统 ★ 三冲量水位控制系统 ★ 三冲量水位控制系统的简化方案
三、应用示例
设置水位自动控制的必要性
• 水位稳定是安全运行的必要条件
– 水位高：汽包内水汽分离差，蒸汽带水，造成：
Gff(s) Gc2(s)
D
Δw Kv
Gd(s) H
Gp(s)
W
特点：具有单冲量和双冲量控制的优点，比值参数的
误差可通过主调节器校正。
r+
Gc1(s)
-
Gff(s)
Δw
GcK2(vs)
D
Gd(s) H
Gp(s)
H DW
H0 Δ PI
控制系统原理图
DL／T517200火力发电厂热工控制系统设计技术规定DL／T517200精选文档
ICS 27．100P61 备案号；J224－2019中华人民共和国电力行业标准DL/T5175 －2019火力发电厂热工控制系统设计技术规定Technical rule for designing thermodynamic controlsystem of fossil fuel power plant 2019－01-09 发布2019－06－01 实施中华人民共和国国家经济贸易委员会发布目次、八―丄前言 --------------------------------------------------------- 11 范围 -------------------------------------------------------------- 22 规范性引用文件 -------------------------------------------------- 33 总则； ----------------------------------------------------------- 44 一般规定--------------------------------------------------------- 55 模拟量控制------------------------------------------------------- 85．1 模拟量控制功能 (8)5．2模拟量控制项目 (10)6 开关量控制------------------------------------------------------- 146．2 顺序控制 (14)6．3 连锁 (15)6．4 远方控制 (17)7 设备选择 ----------------------------------------------------------- 197．1 一般规定 (19)7．2 常规设备选择 (19)附录A ---------------------------------------------------------------- 21 （规范性附录） (21)本标准用词说明 (21)1 范围 -------------------------------------------------------------- 243 总则- ---------------------------------------------------------------- 25 4．一般规定--------------------------------------------------------- 265 模拟量控制------------------------------------------------------- 285．1 模拟量控制功能 (28)5．2 模拟量控制项目 (30)5．3 模拟量远方操作 (31)6 开关量控制------------------------------------------------------- 326．1 开关量控制功能 (32)6．2 顺序控制 (32)6．3 连锁 (33)6．4 远方控制 (33)7 设备选择 ---------------------------------------------------------- 357．1 一般规定 (35)7．2 常规设备选择 (35)本规定是DL 5000-2000 《火力发电厂设计技术规程》热工自动化部分的补充和具体化，在热工控制系统设计时应执行《火力发电厂设计技术规程》以及现行的有关国家标准和行业标准，并满足本规定的要求。
简述电厂程序控制系统的内容和层次结构
简述电厂程序控制系统的内容和层次结构下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电厂程序控制系统是电厂中至关重要的一部分，它通过对各种设备和设施的控制和监测，实现了电厂的高效稳定运行。
过程控制-10-火力发电厂大型单元机组的控制.
为了克服以上问题，除了依据汽包水位以外，有时也可以根据蒸 汽 流量和给水流量的变化控制给水阀，将能获得良好的控制效果。
K2 K1
T2
对象为非最小相位（存在位于复平面右半平面的零
点）的条件为
T0
K2 K1
T2
0
汽包水位的单冲量控制
L 汽包液位 受控变量
蒸汽
G 锅炉进水 控制变量
汽 包
适于小型锅炉，水在汽包内停留时间
长，负荷变化小，假水位不显著时。
省 煤 器
给 水
LC
汽包水位的单冲量控制
单冲量控制系统存在三个问题： ① 当负荷变化产生虚假液位时，将使控制器反向错误动作；
系统分解：（1）锅炉汽包水位的控制； （2）锅炉燃烧系统的控制； （3）过热蒸汽系统的控制。
锅炉设备的控制问题
控制系统
被控变量
操纵变量
控制目的
锅炉给水控制系统 锅炉汽包水位
给水流量 锅炉内生产的蒸汽和给水的物料平衡
锅炉燃烧控制系统
蒸汽压力 烟气成分 炉膛负压
燃料流量 送风流量 引风流量
蒸汽负荷的平衡 燃烧的完全和经济性 锅炉运行的安全性
过热蒸汽控制系统 过热蒸汽温度 喷水流量
过热蒸汽的温度和安全性
10.2 单元机组控制系统
锅炉跟踪方式 汽机跟踪方式 机炉协调方式
10.2.1 锅炉跟踪方式
B
10.2.2 汽机跟踪方式
B
10.2.3 机炉协调控制方式
火力发电厂常见热控保护技术
火力发电厂常见热控保护技术火力发电厂是目前世界上最常见的发电方式之一，它利用燃料燃烧产生热能，再将热能转化为电能供给用户。
由于火力发电厂运行环境复杂，热控保护技术的应用至关重要。
下面我们来了解一下火力发电厂常见的热控保护技术。
1. 燃烧控制系统燃烧控制系统是火力发电厂的核心设备之一，它通过调节燃烧设备的运行参数，确保燃烧过程稳定、高效。
在燃烧过程中，如若燃烧不充分或者温度过高，都可能导致热控问题。
燃烧控制系统在火力发电厂中扮演着至关重要的角色。
热力控制系统主要用于监控锅炉、汽轮机等主要热能设备的运行状态，确保其在安全、稳定的工况下运行。
该系统通常包括温度、压力、流量等参数的监测以及相关的控制设备。
一旦温度、压力等参数超出设定范围，热力控制系统将及时启动保护措施，避免发生热控问题。
3. 冷却系统火力发电厂中的热能设备需要大量的冷却水来散热，以保证设备在正常工作温度下运行。
冷却系统的设计和运行对于热控保护至关重要。
冷却系统通常包括冷却水泵、冷却塔、冷却水循环系统等部分，其稳定、高效的运行对于火力发电厂的安全运行起着至关重要的作用。
4. 热重联动保护热重联动保护是一种常见的火力发电厂热控保护技术，它通过将锅炉、汽轮机、发电机等热能设备的关键参数进行联动监测，并根据设定的逻辑关系进行保护和控制。
一旦其中的任何一个设备发生异常，热重联动保护系统将自动启动相应的保护措施，最大限度地避免了热控问题的发生。
燃烧过程控制是火力发电厂热控保护技术中的关键环节。
燃烧过程中，燃烧设备的运行参数直接影响热能的产生以及设备的安全性。
燃烧过程控制系统通常包括燃烧控制器、氧量控制器、燃烧风机控制器等设备，通过对燃烧过程进行精准控制，保证燃烧过程的稳定和热能的高效产生。
6. 温度监测与控制火力发电厂中的各种设备在运行过程中都会受到温度的影响，因此温度的监测与控制显得尤为重要。
温度监测与控制系统通常包括温度传感器、温度控制器、温度调节阀等设备，通过对设备温度的实时监测与控制，保证设备在正常的温度工作范围内运行。
电厂热工过程控制系统课程设计
电厂热工过程控制系统课程设计一、引言热电厂是电力工业中重要的组成部分，其中热工过程控制是实现高效供能与安全运行的重要手段。
为提高学生的实践能力，本次课程设计旨在让学生通过编写热电厂热工过程控制系统来了解控制原理，加深对自动化控制系统的理解和掌握。
二、课程设计内容1. 热电厂概述介绍热电厂的基本构造、工艺流程和自动控制概述，让学生了解热电厂的基本工作原理。
2. 热工过程参数通过对热电厂的热工过程参数的分析，包括进出口温度、压力、流量等，了解控制系统在热电厂内的应用。
3. 自动化控制系统介绍自动化控制系统的基本原理和组成，并讲解控制系统在热电厂中的实际应用。
学生需要掌握自动化控制系统的思想和操作流程。
4. 控制系统设计方案根据热电厂的热工过程特点和自动化控制系统的基本原理，设计控制系统的方案，并编写控制程序。
5. 参数调试和改进根据测试结果进行参数调试，了解控制系统的更多细节，随着实践的进行，对于方案的实现进行改进和完善。
三、课程设计目标通过本课程设计，学生将能够：1.了解热电厂的基本工作原理和热工过程参数；2.掌握自动化控制系统的基本原理和思想；3.设计热电厂热工过程控制系统，实现生产线的自动化；4.熟悉控制系统的参数调试和持续改进流程。
四、课程设计实施方案本课程设计的实施方案如下：1. 设计任务分析在课程开始前，让学生阅读相关资料，熟悉设计任务的基本要求，明确设计的具体目标和实施计划。
2. 设计方案讨论通过小组讨论，让学生根据热电厂的工艺流程和热工参数，制定相应的控制系统设计方案，并在讨论中改进和完善方案，确立方案实施的技术路线图。
3. 编写控制程序在设计方案讨论完成后，让学生开始编写控制程序，通过设计和实现，加深对控制系统工作原理的理解，并在实践中熟悉控制系统的操作。
4. 控制系统参数调试对编写的控制程序进行测试，并根据测试结果对参数进行调整和改进，完成控制系统的优化和完善。
5. 结果汇报和展示在完成控制系统设计任务后，让学生撰写控制系统设计报告并进行展示，让学生将设计过程和成果进行总结和分享。
火力发电厂系统构成
火力发电厂火力发电厂简称火电厂，是利用煤、石油、天然气作为燃料生产电能的工厂，它的基本生产过程是：燃料在锅炉中燃烧加热水使成蒸汽，将燃料的化学能转变成热能，蒸汽压力推动汽轮机旋转，热能转换成机械能，然后汽轮机带动发电机旋转，将机械能转变成电能。
火力发电厂-生产过程火力发电厂生产过程燃煤，用输煤皮带从煤场运至煤斗中。
大型火电厂为提高燃煤效率都是燃烧煤粉。
因此，煤斗中的原煤要先送至磨煤机内磨成煤粉。
磨碎的煤粉由热空气携带经排粉风机送入锅炉的炉膛内燃烧。
煤粉燃烧后形成的热烟气沿锅炉的水平烟道和尾部烟道流动，放出热量，最后进入除尘器，将燃烧后的煤灰分离出来。
洁净的烟气在引风机的作用下通过烟囱排入大气。
助燃用的空气由送风机送入装设在尾部烟道上的空气预热器内，利用热烟气加热空气。
这样，一方面除使进入锅炉的空气温度提高，易于煤粉的着火和燃烧外，另一方面也可以降低排烟温度，提高热能的利用率。
从空气预热器排出的热空气分为两股：一股去磨煤机干燥和输送煤粉，另一股直接送入炉膛助燃。
燃煤燃尽的灰渣落入炉膛下面的渣斗内，与从除尘器分离出的细灰一起用水冲至灰浆泵房内，再由灰浆泵送至灰场。
火力发电厂在除氧器水箱内的水经过给水泵升压后通过高压加热器送入省煤器。
在省煤器内，水受到热烟气的加热，然后进入锅炉顶部的汽包内。
在锅炉炉膛四周密布着水管，称为水冷壁。
水冷壁水管的上下两端均通过联箱与汽包连通，汽包内的水经由水冷壁不断循环，吸收着煤爱燃烧过程中放出的热量。
部分水在冷壁中被加热沸腾后汽化成水蒸汽，这些饱和蒸汽由汽包上部流出进入过热器中。
饱和蒸汽在过热器中继续吸热，成为过热蒸汽。
过热蒸汽有很高的压力和温度，因此有很大的热势能。
具有热势能的过热蒸汽经管道引入汽轮机后，便将热势能转变成动能。
高速流动的蒸汽推动汽轮机转子转动，形成机械能。
汽轮机的转子与发电机的转子通过连轴器联在一起。
当汽轮机转子转动时便带动发电机转子转动。
在发电机转子的另一端带着一太小直流发电机，叫励磁机。
热电公司发电运行控制程序范本
热电公司发电运行控制程序范本一、引言热电公司发电运行控制程序旨在确保热电厂的正常运行和安全稳定发电。
该程序涵盖了发电设备的操作、监测、故障处理等方面，以确保发电系统的稳定性和高效性。
本文将详细介绍热电公司发电运行控制程序的编写内容和要点。
二、发电设备操作1. 准备工作在发电设备开始运行之前，操作人员需进行以下准备工作：- 检查发电设备的运行状态，确保其处于正常工作状态；- 检查发电设备的燃料供应情况，确保燃料充足；- 检查发电设备的润滑系统和冷却系统，确保其正常运行；- 检查发电设备的保护装置，确保其正常工作。
2. 发电设备启动操作人员在准备工作完成后，可按照以下步骤启动发电设备：- 打开发电设备的启动系统，并逐步增加燃料供应；- 检测机组的转速和温度，确保其在安全范围内；- 检查机组的各部件是否正常运转；- 若机组运行正常，则逐步将负荷接入系统。
三、发电设备监测1. 温度监测发电设备的各部件温度是其正常运行的关键指标。
操作人员需定期监测和记录以下温度数据：- 发电机组的冷却水温度；- 液压系统的油温；- 发电机组轴承的温度。
2. 压力监测发电设备的各部件压力也是其正常运行的重要指标。
操作人员需定期监测和记录以下压力数据：- 发电机组的冷却水压力；- 液压系统的油压。
3. 振动监测发电设备的振动情况反映了其运行状态和运转质量。
操作人员需定期监测和记录以下振动数据：- 发电机组的轴承振动；- 发电机组的机械振动。
四、故障处理在发电设备运行过程中，可能会出现各种故障情况。
操作人员需能够及时发现故障，并采取相应的处理措施，以确保发电设备的安全运行。
1. 发现故障- 监测各项指标，如温度、压力和振动等，一旦发现异常情况，应立即停止设备运行，并进行检查；- 根据设备的报警系统，及时获取故障信息；- 借助设备运行日志和维护手册，对故障进行初步排查。
2. 处理故障根据故障的具体情况，可采取以下处理措施：- 检查设备是否存在漏油、漏水等情况，并及时修补；- 检查电气系统是否存在短路、过载等问题，并进行维修；- 检查燃料供应系统是否存在堵塞、泄漏等问题，并进行清理或修复；- 若无法自行解决故障，需要及时联系专业维修人员进行处理。
热工控制系统第次课第二篇单元机组的自动控制系统
魏建平 热能工程学院
凝汽式燃煤电厂生产过程
第二篇 单元几组的自动控制系统
1、火力发电厂的基本生产过程
汽水系统 燃烧系统
风系统 燃料系统 排烟系统 电气系统
2、单元制机组的自动控制系统
将锅炉和汽机作为一个整体来控制但两者适应负荷Fra bibliotek化的能力不同：
汽机快 锅炉慢
负荷控制的任务：考虑锅炉和汽机的特性， 协调两者之间的出力（CCS，Coordinated Control System)
辅助控制：除氧器压力、水位控制；空预冷端温 度控制；凝汽器水位控制；汽机润滑油温度控制 ；高加、低加水位控制；凝结水补水箱水位控制 等等。
热工自动控制系统的内容
参数自动调节 参数自动检测 逻辑顺序控制 连锁自动保护
火力发电厂生产过程所需要的控制
负荷控制：
汽机控制（汽轮机数字电液控制系统 Digital Electro-Hydraulic Control System，DEH）
锅炉控制：燃烧控制（燃料量控制、送风量控 制、引风量控制）、给水控制、其他控制
其他：
汽温控制：过热汽温、再热汽温
旁路控制：机组启动或故障时蒸汽旁路汽机
火力发电厂热工控制系统简介PPT课件
RTD
410 282 146
838
150
150
TC
270 270
540
AI
330 760 158 135 1383
60
50
110
AO
117 137 64
318
2
2
DI
926 1750 374 300 3350
220
180
6
主要内容
• DCS系统概述 。 • 锅炉部分的控制。 • 汽轮发电机组的控制。 • 其它独立控制系统。 • 就地设备介绍。
2020/2/26
7
DCS系统概述
• OVATION分散控制系统包括： • (1).锅炉部分的控制。 • (2).汽轮发电机组的控制。 • (3).除氧给水系统的控制。 • (4).空冷系统控制。 • (5).汽轮机数字电液调节系统（DEH）。 • (6).汽轮机保护系统(ETS)。 • (7).小汽机电液调节系统(MEH/METS ) 。 • (8).电气控制系统(ECS)等。
2020/2/26
9
电子设备间布置
• 采用机炉电集中控制方式，两台机组及 电气网控共设一个集中控制室。控制室 及电子设备间布置在主厂房内运转层 (13.7米)两台机组之间的位置。
• 锅炉电子设备间（13.7米层） • 汽机电子设备间（13.7米层） • 空冷电子设备间（０米，空冷平台下） • 循环水泵房远程站（循环水泵） • 燃油泵房远程站（燃油泵房）
2020/2/26
8
DCS系统概述
• DCS系统为西屋公司OVATION XP分散控制系统。 • OVATION分散控制系统由Westinghouse Process
Control.Inc(WPC)西屋公司推出具有多任务、开放式 网络设计，是工业中较为可靠、能实时响应的监控系 统。全局分布式数据库将功能分散到多个可并行运行 的独立站点，而非集中到一个中央处理器上，可集中 在指定的功能上不断运行，不因其他事件的干扰而影 响系统性能。
热工过程自动控制技术协调控制系统
▪ 1．机组运行方式管理的必要性
▪ 2．单元机组运行方式的种类及特性：表3-2(P98)
(1)手动方式
(2)锅炉跟随方式BF
(3)汽轮机跟随方式TF
(4)机炉协调运行方式
▪ 三、自动发电控制(AGC)：P109
重庆电力高等专科学校 CHONGQING ELECTRIC POWER 2021/1/31
热工过程自动控制技术
给水全程控制系统
▪ ①0～14%负荷阶段 单冲量调旁路阀开度
▪ ②14%～25%负荷阶段 单冲量调电动泵转速
▪ ③25%～35%负荷阶段 三冲量调电动泵转速
▪ ④35%～50%负荷阶段 三冲量；启动一台汽动泵 ▪ ⑤50%负荷以上阶段 三冲量；启动另一台汽动 泵，电动泵逐步退出。
重庆电力高等专科学校 CHONGQING ELECTRIC POWER 2021/1/31
热工过程自动控制技术
INFI-90系统的LMCC组态
重庆电力高等专科学校 CHONGQING ELECTRIC POWER 2021/1/31
热工过程自动控制技术
CCS主控系统的CRT监控画面
重庆电力高等专科学校图3-C9 CHCS主O控N系统G的CQRT监IN控画G面 ELECTRIC POWER 2021/1/31
• 1.单级三冲量给水控制系统： • 2.串级三冲量给水控制系统：
▪ (三)给水全程控制系统：
• 1.给水全程控制的概念：
给水全程控制系统指的是在锅炉启停及正常运行中均 能实现自动控制的给水控制系统。
• 2.测量信号的校正： • 3.给水热力系统及调节机构： • 4.给水全程控制系统分析：
重庆电力高等专科学校 CHONGQING ELECTRIC POWER 2021/1/31
热工自动控制系统1
热工自动控制理论与技术牛玉广北方联合电力公司华北电力大学2006年7月目录第一章热工自动控制基础1.1 自动控制的基本概念1.1.1过程控制、程序控制与运动控制●过程控制：对流程工业生产过程的控制，广泛应用于电力、冶金、石化、轻工等行业。
●程序控制（顺序控制或开关控制）：根据预先规定的顺序和条件，使生产工艺过程中的设备自动地依次进行操作。
非流程工业控制（制造业等）。
●运动控制：机器人控制等。
1.1.2 过程控制系统的组成在无人直接参与下可使生产过程或其它过程按期望规律或预定程序进行的控制系统。
给定值图1-1典型的输出反馈控制系统典型的控制系统结构如图1-1所示。
它是由控制对象、测量环节、调节器和执行器构成输出反馈控制系统。
当图中控制器由模拟仪表实现时，称为模拟（连续）控制系统；当控制器由计算机实现时，则称为计算机控制系统。
由于计算机内部使用数字量进行数据的存储、运算与处理，而生产过程输入输出多为连续模拟信号，因此，计算机控制系统中首先要解决计算机与生产过程间的信号转换问题。
实现这一功能的器件是多路开关、采样保持器、模数转换器、数模转换器和保持器，控制器则由计算机实现。
典型的输出反馈计算机控制系统结构如图1-2所示。
图1-2输出反馈计算机控制系统目前普遍采用DCS实现过程控制，其本质也是一个计算机控制系统。
生产过程执行器传感/变送器输出反馈控制是状态反馈控制的特例。
计算机的使用使实现状态反馈控制成为可能，从而为现代控制理论应用于生产过程控制创造了条件。
状态反馈计算机控制系统的典型结构如图1-3所示。
图1-3状态反馈计算机控制系统控制系统的主要组成部分说明如下：一、控制对象控制对象是指所要控制的装置或设备，如风机、水泵、阀门及锅炉、汽轮机、发电机等。
在控制系统分析与设计中，控制对象以数学模型形式来描述，其一般形式为微分方程。
当然，对于复杂控制对象，其完整准确的数学模型是难以获得的，工程上往往使用经过简化的、能满足控制要求的近似模型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
t1/t2 0.684 0.699 0.712 0.724 0.734 0.748 0.751
Y
Y∞
t
Y*´ Y*
1
t
若t1/t2>0.46 ，则为高阶对象 见表1-1（p.28)
τ
t1
t2
基本过程控制系统
G(s)=
1
Ts +1
n
t1 + t 2 nT 2.16
高阶对象中n与比值t1/t2的关系 n t1/t2 n 1 0.317 8 2 0.46 9 3 0.534 10 4 0.584 11 5 0.618 12 6 0.640 13 14 7 0.666
调节时间ts :
反映了快速型
振荡频率ω：反映了快速型 一般 对定值系统衰减率要求为75% 对随动系统衰减率要求为90%
基本过程控制系统 二、综合指标（时间——积分指标） 各种积分指标： (1) IE（误差积分）=
0
e(t )dt
优点：简单，也称为线性积分准则
局限：不能抑制响应等幅波动
(2) IAE（绝对误差积分）= 特点：抑制响应等幅波动 (3) ISE（平方误差积分）=
基本过程控制系统
Ke-τs （3）确定 G(s) = (T s +1)(T s +1) ， T1 T2 参数的两点方法 1 2
• 将响应曲线标幺并去掉纯迟延的到y*(t)
• 取y*(t1)=0.4，取y*(t2)=0.8，记t1和t2 若0.32<t1/t2≤0.46 ，则为二阶对象
1 T1 + T2 (t 1 + t 2 ) 2.16 T1T2 t1 1.74 - 0.55 (T1 + T2 ) t2
自衡过程
非自衡过程
基本过程控制系统 二、工业过程动态特性的特点 （1）无振荡； （2）稳定或中性稳定； （3）有惯性或迟延； （4）非线性特征，大部分生产过程可在工作点附近线性化
基本过程控制系统
归纳：
（1）典型自衡对象传递函数表达式
K G(s) = e-τs Ts + 1
τ T
K
自衡率ρ =
1 K
Y
Y∞
• 取y*(t1)=0.39，取y*(t2)=0.63，记t1和t2
T = 2(t 2 - t1 ) τ = 2t1 - t 2
0.39
t
Y*
0.63
1
t
• 取 t 3 = 0.8T + τ 验证 y * (t 3 ) = 0.55
t 4 = 2T + τ y * (t 4 ) = 0.87
t1 t2
基本过程控制系统
1 阶跃响应获取应注意的问题
（1）合理选择阶跃扰动的幅度
(一般约为额定负荷的10%～20%)
（2）实际阀门只能以有限速度移动 一般认为阶跃信号是在t1 /2时加入 （3）试验前确保被控对象处于稳定工况 考虑过程的非线性特性，应进行多次测试。 （4）若过程不允许同一方向扰动加入，则采用矩形脉冲扰动 可从脉冲响应曲线求出所需的阶跃响应。
0
e(t ) dt
0
e2 (t )dt
优点：抑制响应等幅波动和大误差
局限：不能反映微小误差对系统的影响
(4) ITAE（时间与绝对误差乘积积分） = 优点：着重惩罚过度时间过长
0
e(t ) tdt
基本过程控制系统
被控对象的动态特性
一、基本概念 被控对象的动态特性是指被控对象的输入发生变化时， 其输出（被调量）随时间变化的特性 。 对于线性系统，其动态特性可用传递函数来描述。
基本过程控制系统
2 确定自衡对象传递函数
Ke-τs (1)一阶惯性环节 G(s) = Ts +1
K
Hale Waihona Puke 典型自衡过程：τT
Ke-τs Ke-τs 或G(s) = (2)二阶或n阶惯性环节 G(s) = (T1s +1)(T2s +1) (Ts +1)n
(3)用有理分式表示的传递函数
bmsm + + b1s + b0 -τs G(s) e n ans + + a1s + a0
响应速度ε =
Κ Τ
（2）典型非自衡对象传递函数表达式
G(s) = 1 -τs e Ts
响应速度ε =
1 T
τ
T
基本过程控制系统
§1-3
过程数学模型及其建立方法
一、过程数学模型的表达形式与对模型的要求
二、建立数学模型的两个基本方法
机理建模法 测试建模法
三、阶跃响应确定传递函数
1 阶跃响应获取应注意的问题 2 确定自衡对象传递函数 3 确定非自衡对象传递函数
过程控制的研究内容： （1）设计控制系统的控制目标（即设计指标参数）；
（2）认识生产过程的动态特性（一般为广义对象的动态性）；
（3）设计控制器的控制规律及控制结构，使控制系统达到控制 系统的控制指标要求。
基本过程控制系统
第一章
§1-1
生产过程动态特性
过程控制系统的性能指标
§1-2
§1-3
被控对象的动态特性
对被控对象的验前知识的掌握 对建立数学模型准确性的要求
(n > m）
选择哪种传递函数的形式，可依据以下两点：
基本过程控制系统
Ke-τs （1）确定 G(s) = 参数 K Ts + 1
• t1/2处为扰动起点； • 在s型响应曲线找拐点，并作切线； • 记交点a、b和c • 起点到a的距离为τ； • a点到c点的距离为T；
基本过程控制系统
火力发电厂热工过程控制
基本过程控制系统
汽包炉汽水生产过程
饱和蒸汽 测量 变送器 控制器 水位H 过热蒸汽
广义被控对象 （广义过程）
被 调 量 控制器 执行器 调节阀 对象
定值+
（PID)
执行器
测量变送器
给水 流量
被调量
控制器 广义被控对象
给定值
基本过程控制系统
被调量 给定值
控制器 广义被控对象
K= y Δμ 0
T
τ 的作图法
Y
b
Y∞
τ
T
t
c
基本过程控制系统
Ke-τs （2）确定 G(s) = 参数的两点法 Ts + 1 y(t) * y t = • 将响应曲线标幺 y( )
0 y* t = t-τ 1- exp - T t<τ tτ
过程数学模型及其建立方法
基本过程控制系统 一、单项性能指标 单项性能指标 衰减率: ψ=
给定值 : σ= 超调量
y1 - y3 y1 控制器 y1 100% y
被调量
广义被控对象
稳态误差: ess=y∞-r 调节时间: ts(进入稳态值5%范围内）
振荡频率：ω
r
y1
ess y3 y∞ ts
基本过程控制系统 单项性能指标 衰减率ψ : 反映了系统稳定性 超调量σ : 反映了动态准确性 稳态误差ess: 反映了静态准确性
