35KV变电站设计规范
35kV110kV变电站设计指导规范标准
3电气部分
3.1.4、具有三种电压的变电站中，通过主变压器 各侧绕组的功率达到该变压器额定容量的15%以上 时，主变压器宜采用三绕组变压器。
3.1.5、主变压器宜采用低损耗、低噪声变压器。 3.1.6、电力潮流变化大和电压偏移大的变电站，
3.2.5、当变电站装有两台及以上主变压器时， 6kV~10kV电气接线宜采用单母线分段，分段 方式应满足当其中一台主变压器停运时，有 利于其他主变压器的负荷分配的要求。
3电气部分
3.2.6、当需限制变电站6kV-10kV线路的短路 电流时，可采用下列措施之一: 1、变压器分列运行； 2、采用高阻抗变压器； 3、在变压器回路中串联限流装置；
3.5.2、变电站交流电气装置的接地设计，应符合 现行行业标准《交流电气装置的接地》DL/T621的 有关规定。
3.5.3、变电站建筑物的接地，应根据负荷性质确 定，并应符合现行国家标准《建筑物防雷设计规范》 GB5OO57中有关第二类或第三类防雷建筑物接地的 规定。
3电气部分
3.6站用电系统
3电气部分
3.6.3、站用电接线及供电方式宜符合下列要求: 1、站用电低压配电宜采用中性点直接接地的TN系 统，宜采用动力和照明共用的供电方式，额定电压 宜为380V/220V。 2、站用电低压母线宜采用单母线分段接线，每台 站用变压器宜各接一段母线；也可采用单母线接线， 两台站用变压器宜经过切换接一段母线。 3、站用电重要负荷宜采用双回路供电方式。
3.11.2、变电站继电保护和自动装置的设计，还应 符合现行国家标准《电力装置的继电保护和自动装 置设计规范》GB/T50062的相关规定。

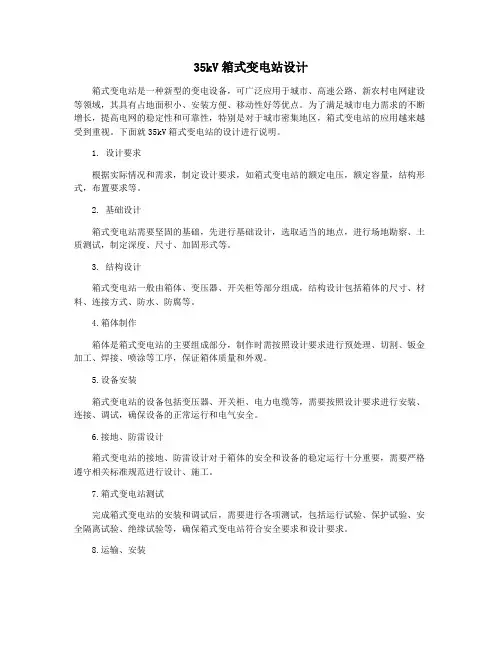

35kV箱式变电站设计
35kV箱式变电站设计箱式变电站是一种新型的变电设备，可广泛应用于城市、高速公路、新农村电网建设等领域，其具有占地面积小、安装方便、移动性好等优点。
为了满足城市电力需求的不断增长，提高电网的稳定性和可靠性，特别是对于城市密集地区，箱式变电站的应用越来越受到重视。
下面就35kV箱式变电站的设计进行说明。
1. 设计要求根据实际情况和需求，制定设计要求，如箱式变电站的额定电压，额定容量，结构形式，布置要求等。
2. 基础设计箱式变电站需要坚固的基础，先进行基础设计，选取适当的地点，进行场地勘察、土质测试，制定深度、尺寸、加固形式等。
3. 结构设计箱式变电站一般由箱体、变压器、开关柜等部分组成，结构设计包括箱体的尺寸、材料、连接方式、防水、防腐等。
4.箱体制作箱体是箱式变电站的主要组成部分，制作时需按照设计要求进行预处理、切割、钣金加工、焊接、喷涂等工序，保证箱体质量和外观。
5.设备安装箱式变电站的设备包括变压器、开关柜、电力电缆等，需要按照设计要求进行安装、连接、调试，确保设备的正常运行和电气安全。
6.接地、防雷设计箱式变电站的接地、防雷设计对于箱体的安全和设备的稳定运行十分重要，需要严格遵守相关标准规范进行设计、施工。
7.箱式变电站测试完成箱式变电站的安装和调试后，需要进行各项测试，包括运行试验、保护试验、安全隔离试验、绝缘试验等，确保箱式变电站符合安全要求和设计要求。
8.运输、安装箱式变电站制作完成后，需要进行运输，选择合适的运输方式和专业的运输公司，保证箱式变电站不受影响。
到达目的地后，需按照现场实际条件进行安装和调整。
综上所述，对于35kV箱式变电站的设计和制作，需要严格按照相关规范和标准进行，确保设备的安全、可靠、稳定运行。
除此之外，还需要根据实际情况和需求，灵活进行设计、加工、安装调试等工作，不断提高箱式变电站的性能和应用范围，为城市电力建设和现代化发展做出贡献。
35kV_110kV变电站设计规范标准[详]
![35kV_110kV变电站设计规范标准[详]](https://img.taocdn.com/s3/m/135c232cf7ec4afe04a1dffc.png)
3.9.1、有人值班变电站的控制室，应位于运行管 理方便、电缆总长较短、朝向良好和便于观察屋外 主要设备的位置。
3.9.2、控制屏、柜的排列布置，宜与配电装置的 间隔排列次序相对应。
3.9.3、控制室的建筑，应按变电站的规划容量在 第一期工程中一次建成，屏位应按规划容量确定， 并应留有备用屏位的余地。
2站址选择和站区布置
2.0.2、变电站应根据所在区域特点，选择合适的 配电装置形式，抗震设计应符合现行国家标准《电 力设施抗震设计规范》GB50260的相关规定。
2.0.3、城市中心变电站宜选用小型化紧凑型电气 设备。
2.0.4、变电站主变压器布置除应运输方便外，并 应布置在运行噪声对周边环境影响很小的位置。
3.10.9、变电站应配置一套满足全站重要负荷供电 的交流不停电电源系统，直流电源应采用站内直流 系统，负荷供电采用辐射方式。
3.10.10、变电站可根据需要设置安全技术防范系 统。
3电气部分
3.11继电保护和自动装置
3.11.1、变电站继电保护的设计，应符合现行国家 标准《继电保护和安全自动装置技术规程》 GB/T1428的有关规定。
经计算普通变压器不能满足电力系统和用户对电压 质量的要求时，应采用有载调压变压器。
3电气部分
3.2电气主接线
3.2.1、变电站的主接线，应根据变电站在电网中的地位、 出线回路数、设备特点及负荷性质等条件确定，并应满足供 电可靠、运行灵活、操作检修方便、节约投资和便于扩建等 要求。 变电站在满足供电规划的条件下，宜减少电压等级和简化接 线。
3.8.3、照明设备的安装位置应满足维修安全要求。 3.8.4、监视屏面应避免明显的反射眩光和直接阳光。 3.8.5、铅酸蓄电池室内的照明，应采用防爆型照明器，不
35kv变电站标准设计
35kv变电站标准设计
35kv变电站是电力系统中重要的组成部分，其设计质量直接关系到电网的安全稳定运行。
因此，35kv变电站的标准设计显得尤为重要。
在进行35kv变电站标准
设计时，需要考虑以下几个方面：
首先，对35kv变电站的选址要求进行合理规划。
选址应考虑到供电范围、用
地情况、环境保护等因素，避免对周围环境造成不良影响，并且要方便日后的运维和维护工作。
其次，35kv变电站的结构设计要符合相关标准和规范。
包括变电站的建筑结构、设备摆放、通风散热等方面，要考虑到安全可靠和经济合理的原则，确保变电站的正常运行。
35kv变电站的电气设计也是至关重要的一环。
在电气设计中，需要考虑变电站的供电可靠性、电气设备的选型和布置、保护控制系统的设计等方面，以保证变电站在各种工况下都能够稳定运行。
此外，35kv变电站的接地设计也是不可忽视的。
良好的接地系统能够有效保护设备和人员的安全，减小接地电阻，提高接地效果，保证电气设备的安全运行。
最后，对于35kv变电站的防雷设计也是必不可少的。
在雷电天气条件下，变
电站往往成为雷击的重点目标，因此防雷设计要考虑到对设备和人员的保护，减小雷击对设备的损坏，确保变电站的安全运行。
综上所述，35kv变电站标准设计涉及到选址规划、结构设计、电气设计、接地设计、防雷设计等多个方面，需要综合考虑各种因素，确保设计方案的全面性、合理性和可行性。
只有从各个方面进行严谨的设计，才能保证35kv变电站的安全稳
定运行，为电力系统的发展提供有力支撑。

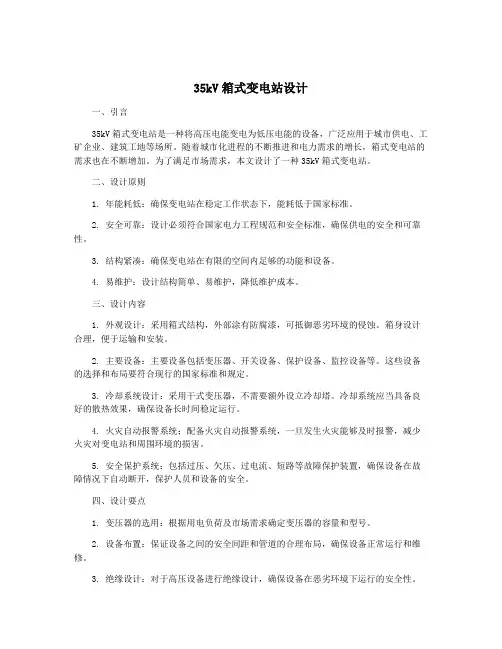

35kV箱式变电站设计
35kV箱式变电站设计一、引言35kV箱式变电站是一种将高压电能变电为低压电能的设备，广泛应用于城市供电、工矿企业、建筑工地等场所。
随着城市化进程的不断推进和电力需求的增长，箱式变电站的需求也在不断增加。
为了满足市场需求，本文设计了一种35kV箱式变电站。
二、设计原则1. 年能耗低：确保变电站在稳定工作状态下，能耗低于国家标准。
2. 安全可靠：设计必须符合国家电力工程规范和安全标准，确保供电的安全和可靠性。
3. 结构紧凑：确保变电站在有限的空间内足够的功能和设备。
4. 易维护：设计结构简单、易维护，降低维护成本。
三、设计内容1. 外观设计：采用箱式结构，外部涂有防腐漆，可抵御恶劣环境的侵蚀。
箱身设计合理，便于运输和安装。
2. 主要设备：主要设备包括变压器、开关设备、保护设备、监控设备等。
这些设备的选择和布局要符合现行的国家标准和规定。
3. 冷却系统设计：采用干式变压器，不需要额外设立冷却塔。
冷却系统应当具备良好的散热效果，确保设备长时间稳定运行。
4. 火灾自动报警系统：配备火灾自动报警系统，一旦发生火灾能够及时报警，减少火灾对变电站和周围环境的损害。
5. 安全保护系统：包括过压、欠压、过电流、短路等故障保护装置，确保设备在故障情况下自动断开，保护人员和设备的安全。
四、设计要点1. 变压器的选用：根据用电负荷及市场需求确定变压器的容量和型号。
2. 设备布置：保证设备之间的安全间距和管道的合理布局，确保设备正常运行和维修。
3. 绝缘设计：对于高压设备进行绝缘设计，确保设备在恶劣环境下运行的安全性。
4. 接地设计：确保设备的良好接地，减少因接地不良导致的安全事故。
5. 防雷设计：采用防雷措施，确保设备在雷击等极端天气下的正常运行。
五、设计流程1. 确定工程规模和需求。
2. 进行初始设计，包括结构设计、设备选型、布局等。
3. 进行电气设计，包括配电系统、保护系统等。
4. 进行结构设计，包括箱体结构、绝缘设计、接地设计等。
35Kv～220kV城市地下变电站设计规定 DLT5216-2005 Microsoft Word 文档
35Kv～220kV城市地下变电站设计规定DL/T5216-2005目次前言1 范围2 规范性引用文件3 术语和定义4 总则5 站址选择和站区布置5.1 站址选择5.2 站区布置5.3 进出线电缆通道5.4 其他6 电气部分6.1 电气主接线和设备选择6.2 主变压器6.3 配电装置6.4 无功补偿装置6.5 站用电源和直流设备6.6 主控制室和继电器室6.7 监控和二次接线6.8 继电保护、调度自动化和电测量仪表装置6.9 通信6.10 过电压保护和接地6.11 电气照明6.12 电缆选择与敷设7 土建部分7.1 建筑7.2 结构7.3 建筑防水7.4 通风、采暖与空调7.5 给水与排水8 消防8.1 建筑防水8.2 消防灭火系统8.3 火灾探测报警装置与消防供电9 环境保护9.1 电磁辐射及防治9.2 噪声控制9.3 污水排放10 劳动安全和工业卫生10.1 一般规定10.2 防火10.3 防电伤和防坠落伤害10.4 防毒及防化学伤害10.5 防噪声及防电磁辐射条文说明前言本标准是根据原国家经济贸易委员会《关于下达2002年度电力行业标准制定和修订计划的通知》(国经贸电力[2002]973号)安排制定的。
制定本标准是为了规范城市地下变电站的设计，以达到供电安全可靠、技术先进、造价合理和运行维护方便的目的。
本标准以国家标准GB 50059《35kV～110kV变电所设计规范》和SDJ 2《220kV～500kV变电所设计技术规程》为基础，参照有关国家标准和电力行业标准，对35kV～220kV地下变电站设计的有关问题作出了原则规定。
本标准是在目前国内地下变电站设计和建设尚不普遍的情况下，在调查收集了北京、上海、山东等地区地下变电站设计、运行、管理经验的基础上制定的。
本标准由中国电力企业联合会提出。
本标准由电力行业电力规划设计标准化技术委员会归口并解释。
本标准起草单位：北京电力设计院。
本标准参加起草单位：上海电力设计院有限公司、山东电力工程咨询院。
35kV_110kV变电站设计规范标准
染源影响最小处。 6、变电站应避免与邻近施工之间相互影响，应避开火灾、
爆炸及敏感设施，与爆炸危险性气体邻近的变电站站址选择 及其设计应符合现行国家标准《爆炸和火灾危险环境电力装 置设计规范》GB50058的有关规定。
2.0.5、屋外变电站实体围墙不应低于2.2m，城区 变电站、企业变电站围墙形式与周围环境相协调。
2站址选择和站区布置
2.0.6、变电站为满足消防要求的主要道路宽 度应为4.0m。主要设备运输道路的宽度可根 据运输要求确定，并应具备回车条件。
2.0.7、变电站的场地设计坡度，应根据设备 布置、土质条件、排水方式确定。
3.1.3、装有两台及以上主变压器的变电站，当断开一台主 变压器时，其余主变压器的容量（包括过负荷能力）应满足 全部一、二级负荷用电的要求。
3电气部分
3.1.4、具有三种电压的变电站中，通过主变压器 各侧绕组的功率达到该变压器额定容量的15%以上 时，主变压器宜采用三绕组变压器。
3.1.5、主变压器宜采用低损耗、低噪声变压器。 3.1.6、电力潮流变化大和电压偏移大的变电站，
经计算普通变压器不能满足电力系统和用户对电压 质量的要求时，应采用有载调压变压器。
3电气部分
3.2电气主接线
3.2.1、变电站的主接线，应根据变电站在电网中的地位、 出线回路数、设备特点及负荷性质等条件确定，并应满足供 电可靠、运行灵活、操作检修方便、节约投资和便于扩建等 要求。 变电站在满足供电规划的条件下，宜减少电压等级和简化接 线。
3.2.7、接在母线上的避雷器和电压互感器， 可合用一组隔离开关。接在变压器引出线上 的避雷器，不宜装设隔离开关。
35kV箱式变电站设计
35kV箱式变电站设计1、引言35kV箱式变电站是一种高压配电设备，广泛应用于供电系统的高压配电环节。
其设计需要考虑到安全、可靠、经济等因素，因此在设计过程中需要根据实际情况综合考虑各种因素，以确保设计方案的合理性和可行性。
2、设计原则在35kV箱式变电站的设计过程中，需要遵循一些设计原则，以确保设计方案符合实际情况和规范要求。
具体原则包括：（1）安全性原则：设计方案必须符合国家规定的安全标准，保证设备和人员的安全；（2）可靠性原则：设计方案必须保证设备的可靠性，能够满足长期稳定运行的要求；（3）经济性原则：设计方案必须在满足安全和可靠性要求的前提下，尽量降低成本，提高经济效益；（4）环保原则：设计方案必须符合国家环保要求，保护环境，促进可持续发展。
3、设计内容35kV箱式变电站的设计内容包括以下几个方面：（1）布置方案设计：根据供电系统的实际情况和用地条件，设计变电站的布置方案，确保设备的合理布置；（2）结构设计：设计变电站的结构方案，包括箱式变电站的外观设计和内部结构设计；（3）电气设计：设计箱式变电站的电气系统方案，包括高压设备、中压设备、低压设备等的选型和布置；（4）通风散热设计：设计箱式变电站的通风散热系统，确保设备运行时的散热效果；（5）火灾防护设计：设计箱式变电站的火灾防护措施，确保设备在发生火灾时能够及时疏散人员和保护设备。
4、设计方法35kV箱式变电站的设计方法主要包括以下几种方法：（1）仿生设计法：通过对自然界中的生物、机械结构等进行仿生学研究，借鉴自然界中的设计原理，设计箱式变电站的外观和内部结构；（2）模拟设计法：通过模拟计算、仿真实验等手段，对箱式变电站的电气系统、通风散热系统等进行设计；（3）标准设计法：参照国家标准和行业标准，设计箱式变电站的各个方面；（4）综合设计法：综合运用以上各种设计方法，对箱式变电站进行综合设计。
5、设计考虑在35kV箱式变电站的设计过程中，需要考虑到以下几个方面：（1）供电系统情况：根据供电系统的电压等级、容量、负载情况等，设计箱式变电站的规格和配置；（2）用地条件：根据用地条件和地形地貌情况，设计箱式变电站的布置方案；（3）安全要求：根据国家规定的安全标准和供电系统的安全要求，设计箱式变电站的各个部分，确保设备的安全；（4）环保要求：根据国家环保要求，设计箱式变电站的通风散热系统、火灾防护系统等，保护环境。
国家电网公司35kV变电站典型设计技术导则(修订版)
国家电网公司35kV变电站典型设计技术导则（修订版）国家电网公司35kV变电站典型设计技术导则第1章技术原则概述1.1依据性的规程、规范《35～110kV变电所设计规范》（GB50059-1992）、《35～110kV无按DLGJ25-1994《变电所初步设计内容深度规定》有关深度要求开展工作。
1.6模块化设计35kV变电站典型设计模块划分原则与220kV和110kV变电站典型设计一致。
方案中各电压等级配电装置、主变压器、无功补偿装置、站用电、主控楼等是典型设计方案的“基本模块”；对于“基本模块”中的规模，如各电压等级的出线回路、无功补偿组数及容量的大小、主变压器台数及容量等，是典型设计工作的“子模块”。
实际工程可通过“基本模块”拼接和“子模块”调整，方便的形成所需要的设计方案。
1.6假定条件地基：地基承载力特征值取f ak=150kPa，无地下水影响；腐蚀：地基土及地下水对钢材、混凝土无腐蚀作用。
第2章技术条件一览表第3章电力系统部分3.1系统一次3.1.1主变压器主变压器容量和台数的选择，应根据相关的规程、规范、导则和已经批准的电网规划决定。
单台变压器容量可采用5、10、16、20MVA或31.5MVA。
35kV电压等级：25kA；10kV电压等级：16kA或25kA。
3.2系统继电保护、远动和通信典型设计不涉及系统保护、系统远动和系统通信的具体内容，仅需要根据工程规模，进行原则性配置，并提出建筑布置要求。
（1）根据系统需要设置35kV系统继电保护，保护选用微机型。
（2）35、10kV采用保护与测控单元合一装置，当采用敞开式配电装置时，可采用集中或分散布置方式；当采用开关柜时，保护与测控单元可就地柜上分散式安装。
（3）变电站通信采用载波或光纤通信方式，光纤通信可传输数字和模拟信号，通信容量及可靠性按照变电站无人值班要求设计。
（4）变电站监控系统应具有通信监控功能。
用软母线中型、改进中型配电装置或户内开关柜。
35KV变电站设计规范
第2.0.3条 变电所宜设置不低于 2.2m 高的实体围墙。城网变电所、工业企业变电所围墙的 高度及形式，应与周围环境相协调。 第2.0.4条 变电所内为满足消防要求的主要道路宽度，应为 3.5m。主要设备运输道路的宽 度可根据运输要求确定，并应具备回车条件。
1
35～110KV 变电所设计规范 GB50059-92
4
35～110KV 变电所设计规范 GB50059-92
电缆亦可直埋。 第3.8.2条 电缆路径的选择，应符合下列要求： 一、避免电缆受到各种损坏及腐蚀； 二、避开规划中建筑工程需要挖掘施工的地方； 三、便于运行维修； 四、电缆较短。 第3.8.3条 在电缆隧道或电缆沟内，通道宽度及电缆支架的层间距离，应能满足敷设和更 换电缆的要求。 第3.8.4条 电缆外护层应根据敷设方式和环境条件选择。直埋电缆应采用铠装并有黄麻、 聚乙烯或聚氯乙烯外护层的电缆。在电缆隧道、电缆沟内以及沿墙壁或楼板下敷设的电缆， 不应有黄麻外护层。 第九节 远动和通信 第3.9.1条 远动装置应根据审定的调度自动化规划设计的要求设置或预留位置。
35KV变电站设计
35KV变电站设计变电站是电力系统中的重要设备，用于变换电压、配电和保护等功用。
35KV变电站是供给35千伏电压的变电站，通常由进线柜、主变压器、出线柜、配电柜等组成。
1.变电站选址：-地理位置：选择在地势相对较高、地质较稳定、交通便利的地区。
-用地面积：根据变电站的规模和功能，确定合适的用地面积，兼顾扩建和维护的需要。
-周边环境：避免选择在居民区、工业区或环境敏感区域建设，以减少对周围环境的影响。
-环保要求：尽量选择空气清洁、水源充足的地区建设，避免对生态环境造成破坏。
2.变电站配置：-进线柜：该柜安装高压断路器、隔离开关等设备，用于将输电线路接入变电站，同时实现对线路的监控和保护。
-主变压器：根据需求确定主变压器的容量和数量，用于变换电流和电压。
-出线柜：该柜将变压器输出的电能分配到不同的配电线路，安装低压断路器、自动保护装置等设备。
-配电柜：用于细分主要发电机输出供电电压，最终到达用户的终端用电设施。
-控制室：设置变电站的监控与控制设备，监测电流、电压、电能等运行状态，并对整个变电站进行实时控制。
-配套设施：如安全通道、消防设备、排水系统等，用于确保变电站的正常运行和人员的安全。
3.电气设计：-电压等级：35KV变电站的电压等级为35千伏，需要根据配电区域的负荷情况来确定主变压器和其他设备的容量和数量。
-输电线路设计：根据输电距离、负荷情况和输电能力等因素，确定输电线路的截面和材料。
-系统可靠性：通过合理的备份和联锁设计，确保电力系统具有高可靠性和稳定性。
-短路计算：进行短路计算，以确定合适的断路器容量和保护设备的选择。
-接地系统：设计合适的接地系统，以确保电力系统的安全性和可靠性。
4.安全设计：-防雷设计：根据变电站所在地区的雷电活动情况，合理设置避雷装置和接地设施，减少对设备的损害。
-防火设计：采用防火材料，设置灭火设备和防火墙，以降低火灾的风险。
-人员安全：设置防护措施，如栏杆、标识等，避免人员误入禁区和触电风险。
35KV变电站设计
35KV大力变电站设计一、设计题目35KV大力变电站设计二、设计要求1、主接线设计：分析原始资料，根据任务书的要求拟出各级电压母线接线方式，选择变压器型式及连接方式，通过技术经济比较选择主接线最优方案。
2、短路电流计算：根据所确定的主接线方案，选择适当的计算短路点计算短路电流并列表表示出短路电流计算结果。
3、主要电气设备选择：4、电气设备配置5、其它设计（选作）(a）进行继电保护的规划设计。
（简略）(b）进行防雷保护的设计。
注：所以图纸必须用CAD画出、公式书写需用公式编辑器三、设计依据为保证某地区供电需要，需设计一座35kV降压终端变电所，以10kV架空线给各农网供电。
变电所总长为75.6m,宽64.9m,进出线门型架构高为7.3m。
距本变电所7.8和6km各处有一系统变电所，由这两个变电所用35kV双回架空线路向待设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1000MV A。
本变电所10kV母线到各出线均用10kV架空线路供电，其中＃1出线和＃2出线为Ⅰ类负荷，其余为Ⅱ类及Ⅲ类负荷，T max=4000h，各馈线负荷及所用电的主要负荷见以下两个表。
表1.1 变电所10kV出线负荷表1.2 变电所自用电负荷其中环境条件为（1）当地最热月平均最高温度42°C，最热月平均温度35°C,极端最低温度－10°C，均用架空线。
（2）当地海拔小于1000m，雷暴日数36.9日/年；无空气污染。
变电所地处在ρ≤500Ω·m的黄土上。
（3）相对湿度：月平均≤90%，日平均≤95%。
（4）风速≤35m/s。
四、设计任务要求在规定时间内独立完成下列工作量:1. 设计说明书1）前言2) 目录3) 负荷计算和无功功率补偿4) 变电所位置和型式的选择5) 变电所主变压器的台数与容量、类型的选择7) 变电所主结线方案的设计8) 短路电流的计算9）变电所一次设备的选择与校验10) 变电所进出线的选择与校验11) 变电所二次回路方案的选择及继电保护的整定12) 防雷保护和接地装置的设计13) 附录及参考文献2. 设计图样1) 变电所主结线图 1 张 (A2图样 )2) 变电所平、剖面图 1 张（A3 图样）基本要求:提交说明书、计算书、图纸五、设计时间及进程安排表1、设计时间：2、进程安排表：六、主要参考资料：（1）刘介才.供配电技术[M]. 北京：机械工业出版社，2009.6（2）田淑珍.工厂供配电技术及技能训练[M].北京：机械工业出版社，2009.6（3）熊信银.发电厂电气部分（第三版）[M].北京：中国电力出版社，2004 （4）卓乐友.电气工程设计手册电气二次部分[M].北京：中国电力出版社，1989（5）孟祥萍.电力系统分析[M].北京：高等教育出版社，2004（6）戈东方.电力工程电气设备手册一次部分[M].北京：中国电力出版社，2002（7）曹绳敏.电力系统课程设计及毕业设计参考资料[M].东南大学出版社，2004（8）陈生贵.电力系统继电保护[M].重庆：重庆大学出版社，2003（9）编写组.工厂常用电气设备手册[M].北京：中国电力出版社，1997GB50052-95 供配电系统设计规范.北京：中国规划出版社，1996GB50053-94 10KV及以下变电所设计规范.北京：中国规划出版社，1994 B50062-92 电力装置的继电保护和自动装置设计规范.北京：中国规划出版社，1992GBJ63-90 电力装置的电测量仪表装置设计规范.北京：中国规划出版社，1991GB50217-94 电力工程电缆设计规范.北京：中国规划出版社，1995GB50227-95 并联电容器装置设计规范.北京：中国规划出版社，1996JBJ6-96 机械工厂电力设计规范.北京：机械工业出版社，1997JGJ/T16-92 民用建筑电气设计规范.北京：中国计划出版社，1994。
35KV变电站设计规范
35～110KV变电所设计规范GB50059－92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月1日第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规范。
第1.0.2条本规范适用于电压为35～110kV，单台变压器容量为5000kV A及以上新建变电所的设计。
第1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。
第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。
第1.0.5条变电所的设计，必须坚持节约用地的原则。
第1.0.6条变电所设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。
第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于内涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。
第2.0.2条变电所的总平面布置应紧凑合理。
第2.0.3条变电所宜设置不低于2.2m高的实体围墙。
城网变电所、工业企业变电所围墙的高度及形式，应与周围环境相协调。
35kV110kV变电站设计规范标准[详].ppt
![35kV110kV变电站设计规范标准[详].ppt](https://img.taocdn.com/s3/m/a1176909cc22bcd127ff0c86.png)
3.2.3、35kV-110kV电气接线宜采用桥形、扩大桥形、线路 变压器组或线路分支接线、单母线或单母线分段的接线。
3电气部分
3.2.4、 35kV~66kV线路为8回及以上时，宜 采用双母线接线。110kV 线路为6回及以上时， 宜采用双母线接线。
3.6.1、在有两台及以上主变压器的变电站中，宜装 设两台容量相同可互为备用的站用变压器，每台站 用变压器的容量应按全站计算负荷选择。两台站用 变压器可分别取自主变压器最低电压级不同段母线。
3.6.2、按规划需装设消弧线圈补偿装置的变电站， 采用接地变压器引出中性点时，按地变压器可作为 站用变压器使用，接地变压器容量应满足消弧线圈 和站用电的容量的要求。
2.0.5、屋外变电站实体围墙不应低于2.2m，城区 变电站、企业变电站围墙形式与周围环境相协调。
2站址选择和站区布置
2.0.6、变电站为满足消防要求的主要道路宽 度应为4.0m。主要设备运输道路的宽度可根 据运输要求确定，并应具备回车条件。
2.0.7、变电站的场地设计坡度，应根据设备 布置、土质条件、排水方式确定。
2站址选择和站区布置
2.0.2、变电站应根据所在区域特点，选择合适的 配电装置形式，抗震设计应符合现行国家标准《电 力设施抗震设计规范》GB50260的相关规定。
2.0.3、城市中心变电站宜选用小型化紧凑型电气 设备。
2.0.4、变电站主变压器布置除应运输方便外，并 应布置在运行噪声对周边环境影响很小的位置。
路的引入和引出。 4、交通运输应方便。 6、变电站应避免与邻近施工之间相互影响，应避开火灾、
爆炸及敏感设施，与爆炸危险性气体邻近的变电站站址选择 及其设计应符合现行国家标准《爆炸和火灾危险环境电力装 置设计规范》GB50058的有关规定。
35kV箱式变电站设计
35kV箱式变电站设计一、引言二、设计要求1. 安全可靠：35kV箱式变电站设计需符合国家有关电力设备安全标准和规定，确保设备运行稳定、安全可靠。
