星三角启动详解

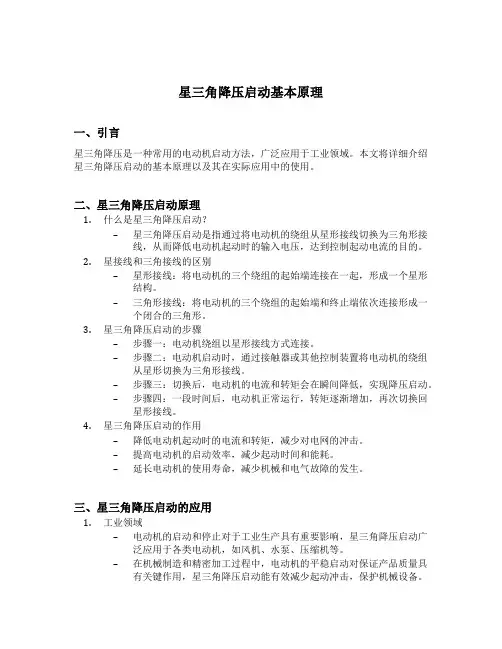

星三角降压启动基本原理
![星三角降压启动基本原理](https://img.taocdn.com/s3/m/9e7727c6760bf78a6529647d27284b73f24236c1.png)
星三角降压启动基本原理一、引言星三角降压是一种常用的电动机启动方法,广泛应用于工业领域。
本文将详细介绍星三角降压启动的基本原理以及其在实际应用中的使用。
二、星三角降压启动原理1.什么是星三角降压启动?–星三角降压启动是指通过将电动机的绕组从星形接线切换为三角形接线,从而降低电动机起动时的输入电压,达到控制起动电流的目的。
2.星接线和三角接线的区别–星形接线:将电动机的三个绕组的起始端连接在一起,形成一个星形结构。
–三角形接线:将电动机的三个绕组的起始端和终止端依次连接形成一个闭合的三角形。
3.星三角降压启动的步骤–步骤一:电动机绕组以星形接线方式连接。
–步骤二:电动机启动时,通过接触器或其他控制装置将电动机的绕组从星形切换为三角形接线。
–步骤三:切换后,电动机的电流和转矩会在瞬间降低,实现降压启动。
–步骤四:一段时间后,电动机正常运行,转矩逐渐增加,再次切换回星形接线。
4.星三角降压启动的作用–降低电动机起动时的电流和转矩,减少对电网的冲击。
–提高电动机的启动效率,减少起动时间和能耗。
–延长电动机的使用寿命,减少机械和电气故障的发生。
三、星三角降压启动的应用1.工业领域–电动机的启动和停止对于工业生产具有重要影响,星三角降压启动广泛应用于各类电动机,如风机、水泵、压缩机等。
–在机械制造和精密加工过程中,电动机的平稳启动对保证产品质量具有关键作用,星三角降压启动能有效减少起动冲击,保护机械设备。
2.建筑领域–星三角降压启动适用于建筑物中的电梯、风扇、空调等设备,能够降低启动电路的过载情况,延长设备的使用寿命。
3.能源领域–星三角降压启动被广泛应用于风力发电和太阳能发电等能源项目中,通过降低启动电流,减小设备与电网之间的冲击,提高能源系统的稳定性。
四、星三角降压启动的优缺点1.优点–起动电流和转矩小,减少对电网的冲击。
–启动效率高,减少能耗。
–延长电动机寿命,减少故障发生。
2.缺点–需要额外的控制装置,增加成本。
星三角降压启动工作原理
![星三角降压启动工作原理](https://img.taocdn.com/s3/m/d8ec350b777f5acfa1c7aa00b52acfc788eb9f11.png)
星三角降压启动工作原理
星三角降压启动是一种常用的电机启动方法,它通过改变电线的接线方式,将电机在起动时降低电压,以实现平稳启动。
工作原理如下:首先,电机的三相绕组通过三个接线点与电源相连接,形成星形连接。
在星形连接方式下,电机的每个相对地的电压较高,因此,启动时电流较大。
当电机完全启动后,可以切换为三角形连接方式,此时电压降低为原先电源电压的
1/√3,电流也相应降低。
这样,电机就可以平稳地进行工作。
具体的启动过程如下:
1. 初始状态下,将电机的三个相连接为星形,即将电源的三个相分别接到电机三个相的一端。
2. 启动时,先给电机供电,电机开始运行。
由于星形接线的存在,电机的电压和电流较高。
3. 当电机运行到一定速度时,通过一个启动器或控制装置切换电机的连接方式为三角形。
这个切换一般是通过自动的电气设备实现的。
4. 在切换为三角形连接方式后,电机的电压降低为原先电源电压的1/√3,电流也相应降低。
电机继续以降压状态下的电压
和电流进行运行。
通过星三角降压启动,可以在保证电机起动时电压和电流较高的情况下,通过切换连接方式,将电压降低到正常工作的水平,避免了起动时的冲击和对电源的过大负荷。
这种启动方式在许多应用场合中都得到广泛应用。
星三角启动详解
![星三角启动详解](https://img.taocdn.com/s3/m/dda9e36aa88271fe910ef12d2af90242a895abf7.png)
此种接法只适合于电动机正常运行时为三角型联接\「三拗挠牺-/A事按法越賦迟sw F Min, Cii所需主要元器件:三个交流接触器,一个热继电器,一个时间继电器,启动、停止按钮各一,熔断器两个。
三个接触器作用:一个为主电路接通电源,一个为丫型启动,一个为△启动时间继电器作用:通过设定确定星型到三角型转换的时间,需要延时触点。
热继电器作用:提供过载保护。
熔断器作用:为电动机提供短路保护。
了解丫― △起动设,电机每相阻抗为z 三角形联结时"地星形联结时艸= u t二降压起动时的电流为直接起动时的\PW” rir JSV.3'如+这是一种降压启动方式,适用的电机有局限性,能降多少压,怎么个算法,看下面的:可以看到通过丫-- △,能够实现降压启动,降压起动时的电流为直接启动时的1/3。
下面重点巩固一下接线方式,这个看过很多次,也画过很多次,过了一段时间, 今天再画时,又有些健忘了。
无奈,继续加强。
先来看一下主接线图主接线图KM-YY-△启动的话,先要星型启动的话,肯定KM和KM -Y先要启动,之后KM -Y 要停下来,KM要一直得电,不然没电源肯定不行,KM和KM4要一直运行,到正常运行。
接下来看下控制回路图吧:KM-Y KM AKM A根据上面一次回路的分析,再看这个控制回路,很简单的,按下启动按钮SB2 主回路电源启动,KM线圈得电,其常开触点闭合,实现自保持,SB2复归;下面的时间继电器线圈回路和KM-Y 线圈回路也接通,这时Y型启动已经实现,通过时间继电器时间的整定,丫型回路的时间继电器NC(常闭)触点得电后要延时打开,使丫启动保持住,而△回路KT的NO(常开)触点得电后要延时闭合,使得△型回路不得电,同时Y型启动的接触器常闭接点对△回路有闭锁(Y- △ 两回路都要有闭锁)。
整定时间到后,时间继电器的常开触点瞬时闭合,接通△ 型回路,KM△线圈得电,其常开触点闭合,起保持作用,而其常闭触点断开,切断丫型启动回路,同时另一个常闭触点使得KT时间继电器回路断开,KT线圈失电,常闭瞬时复归,常开也复归,电机此时已经处于正常运行状态,实现了降压启动。
电机星三角启动课件
![电机星三角启动课件](https://img.taocdn.com/s3/m/ae2cd83f1611cc7931b765ce05087632311274d1.png)
简单易行
星三角启动电路简单,操作方 便,成本较低。
可靠性高
星三角启动方式在工程实践中 应用广泛,具有较高的可靠性
。
电机星三角启动的缺点
转换时间较长
启动转矩下降
电机从星形启动转到三角形运行需要一定 的时间,对于需要快速启动的设备来说可 能不太适用。
虽然星三角启动可以提供较大的启动转矩 ,但随着电机转速的增加,转矩会逐渐减 小,影响电机的启动性能。
02
在电机星三角启动中,电机定子 绕组被接成星形(Y)或三角形( Δ),以适应不同的启动需求。
电机星三角启动的工作原理
当电机启动时,通过控制电路将电机定子绕组接成星形,使电机在较低的电压下 启动。随着转速的增加,控制电路逐渐将电机定子绕组切换为三角形,使电机在 全电压下运行。
通过这种方式,电机星三角启动可以有效地降低启动电流和启动转矩,减小对电 网和机械设备的冲击。
限制电网冲击 在电网容量有限或要求减小电机 启动对电网冲击的场合,可以采 用星三角启动来降低启动电流。
需要逐步加速的场合 对于一些需要逐步加速的机械设 备,如传送带、离心机等,星三 角启动可以提供平稳的加速过程 。
03 电机星三角启动的故障排除
电机星三角启动常见故障
启动时电机不转
电机无法正常启动,可能是由 于电路故障或电机本身的问题
路现象。
检查电机状态
检查电机是否有机械损 伤或电气故障,如绕组
短路、断路等。
调整电气参数
根据电机铭牌上的参数 ,调整电源电压、电流
和频率等参数。
检查负载情况
检查电机所带负载是否 在合理范围内,避免过
载运行。
电机星三角启动的日常维护
定期检查电机外观
星三角启动电路详解
![星三角启动电路详解](https://img.taocdn.com/s3/m/3ee2fc1afc4ffe473368ab8b.png)
星三角启动电路L1/L2/L3分别表示三根相线;QS表示空气开关;Fu1表示主回路上的保险;Fu2表示控制回路上的保险;SP表示停止按钮;ST表示启动按钮;KT表示时间继电器的线圈,后缀的数字表示它不同的触点;KMy 表示星接触器的线圈,后缀的数字表示它不同的触点;KM△表示三角接触器的线圈,后缀的数字表示它不同的触点;KM表示主接触器的线圈,后缀的数字表示它不同的触点;U1/V1/W1分别表示电动机绕组的三个同名端;U2/V2/W2分别表示电动机绕组的另三个同名端;
星三角启动电路原理:
合上QS空气开关,按下St启动按钮,KT时间继电器线圈、KMy星接触器线圈得电动作。
KMY-1触点闭合,KM主接触器得电动作;KMY-2触点闭合,电动机线圈处于星形接法,KMY-3断开,避免KM△误动作;
KM-1闭合,自保启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态。
时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合;
KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态,必须要按下SP停止按钮,才能使全部接触器线圈失电跳开,才能停止运转。

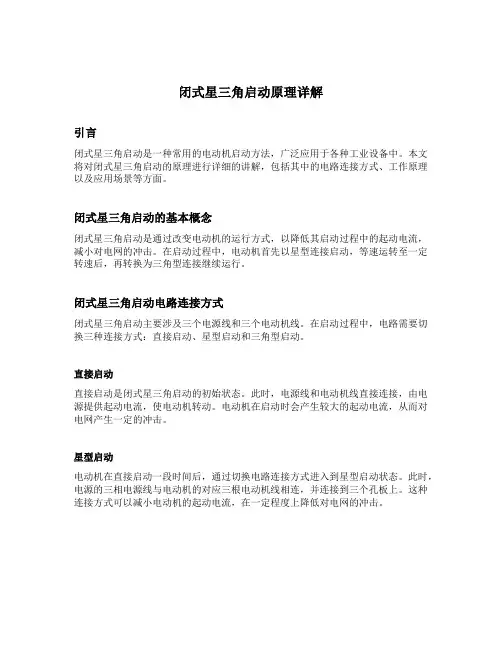

闭式星三角启动原理详解
![闭式星三角启动原理详解](https://img.taocdn.com/s3/m/f3df541e182e453610661ed9ad51f01dc3815765.png)
闭式星三角启动原理详解引言闭式星三角启动是一种常用的电动机启动方法,广泛应用于各种工业设备中。
本文将对闭式星三角启动的原理进行详细的讲解,包括其中的电路连接方式、工作原理以及应用场景等方面。
闭式星三角启动的基本概念闭式星三角启动是通过改变电动机的运行方式,以降低其启动过程中的起动电流,减小对电网的冲击。
在启动过程中,电动机首先以星型连接启动,等速运转至一定转速后,再转换为三角型连接继续运行。
闭式星三角启动电路连接方式闭式星三角启动主要涉及三个电源线和三个电动机线。
在启动过程中,电路需要切换三种连接方式:直接启动、星型启动和三角型启动。
直接启动直接启动是闭式星三角启动的初始状态。
此时,电源线和电动机线直接连接,由电源提供起动电流,使电动机转动。
电动机在启动时会产生较大的起动电流,从而对电网产生一定的冲击。
星型启动电动机在直接启动一段时间后,通过切换电路连接方式进入到星型启动状态。
此时,电源的三相电源线与电动机的对应三根电动机线相连,并连接到三个孔板上。
这种连接方式可以减小电动机的起动电流,在一定程度上降低对电网的冲击。
三角型启动经过一定时间的稳定运行后,电动机进入到三角型启动状态。
此时,电源的三相电源线直接与电动机的对应三根电动机线相连,形成闭合的三角型连接。
这种连接方式具有良好的运行稳定性,电动机可以正常运行。
闭式星三角启动的工作原理闭式星三角启动利用了电动机起动时的机械惯性,通过逐步降低电动机的起动电流,实现了起动过程中对电网的减小冲击。
具体的工作过程如下:1.初始状态:电源线和电动机线直接连接,进入直接启动状态。
2.直接启动:电源提供起动电流,使电动机转动。
电动机产生起动转矩和惯性,导致电动机的电流在启动时较大。
3.星型启动:经过一段时间的直接启动后,切换电路连接方式进入到星型启动状态。
电源的三相电源线与电动机的对应三根电动机线相连,并连接到三个孔板上。
电动机通过电源供电,挤压起动过程的起动转矩和惯性,降低起动电流的大小。
星三角启动原理全过程详细讲解
![星三角启动原理全过程详细讲解](https://img.taocdn.com/s3/m/5db085b46429647d27284b73f242336c1eb930a8.png)
星三角启动原理全过程详细讲解星三角启动原理是电动机起动过程中常用的一种启动方式,适用于功率较大的三相异步电动机。
本文将详细讲解星三角启动的原理和过程,帮助读者更好地理解和应用这一启动方式。
一、星三角启动原理星三角启动原理是通过改变电动机的绕组连接方式,将电动机从星形连接转变为三角形连接,以降低电动机起动时的电流和转矩。
具体来说,星三角启动原理是通过在电动机的起动过程中,先将电动机的绕组接成星形连接,使电动机的起动电流和转矩较大;待电动机达到一定转速后,再将电动机的绕组接成三角形连接,使电动机的起动电流和转矩降低,从而实现电动机平稳起动。
二、星三角启动过程1. 准备:首先,需要准备一台三相异步电动机和一个控制电路。
控制电路通常包括主接触器、辅助接触器、时间继电器、按钮开关等元件。
2. 接线:将电动机的三个绕组分别接到主接触器的三个触点上。
其中,绕组的起动端接到主接触器的NO(normally open)触点上,绕组的中间点接到主接触器的NC(normally closed)触点上。
此时,电动机的绕组处于星形连接。
3. 启动:按下按钮开关,启动控制电路。
主接触器的线圈受到电流的激励,吸合主接触器的触点。
此时,电动机的绕组处于星形连接,电流和转矩较大。
4. 延时:时间继电器开始计时,延时一段时间后,控制电路切换继电器的触点状态。
时间的长短可以根据具体情况进行调整。
5. 切换:时间继电器切换后,辅助接触器的触点闭合,将电动机的绕组接成三角形连接。
此时,电动机的起动电流和转矩降低,电动机继续以较低的电流和转矩运行。
6. 停止:当电动机达到设定的运行状态后,可以通过按钮开关或其他方式停止控制电路的工作,使电动机停止运行。
三、星三角启动的优点和适用范围星三角启动原理具有以下优点:1. 起动电流和转矩较小:通过将电动机的绕组从星形连接转变为三角形连接,可以降低电动机起动时的电流和转矩,减少对电网和电动机的冲击。
电机-星三角启动图及原理
![电机-星三角启动图及原理](https://img.taocdn.com/s3/m/f794e662814d2b160b4e767f5acfa1c7aa0082ab.png)
电机-星三角启动(Start-up of Motor-Star-Triangle)是一种常见的电动机启动方式。
它的工作原理是通过改变电动机的接线方式来降低启动电流,从而保护电动机不受损坏。
下面我们来详细介绍电机-星三角启动的原理和图形表示。
一、星三角启动原理电机-星三角启动是一种降压启动方式,它通过在电动机内部连接三组线圈,每组线圈中的两头分别接到三相电源上。
当电机绕组接成星形时,绕组中的电流将减少为三角形接线时的1/3。
这种降压启动方式可以降低启动电流,从而保护电动机不受损坏。
当电机绕组接成星形时,三个线圈中的电流都是从各自的线圈末端流入,再从各自的线圈末端流出。
此时,三个线圈产生的磁场是互相垂直的,因此电动机转子的转动方向与线圈中的电流方向有关。
当电机绕组接成三角形时,三个线圈中的电流都是从各自的线圈头端流入,再从各自的线圈尾端流出。
此时,三个线圈产生的磁场是互相平行的,因此电动机转子的转动方向与线圈中的电流方向无关。
二、星三角启动图形表示电机-星三角启动的图形表示如下:1. 星形接线:* 星形接线是将三个线圈首端接在一起,作为公共端,三个线圈的尾端分别连接到三相电源上。
* 当电机绕组接成星形时,三个线圈产生的磁场是互相垂直的,因此电动机转子的转动方向与线圈中的电流方向有关。
2. 三角形接线:* 三角形接线是将三个线圈首尾相连,形成一个三角形,三个线圈的尾端分别连接到三相电源上。
* 当电机绕组接成三角形时,三个线圈产生的磁场是互相平行的,因此电动机转子的转动方向与线圈中的电流方向无关。
3. 星三角启动接线:* 星三角启动接线是将电机绕组接成星形和三角形之间的切换。
* 当电机绕组接成星形时,电动机启动时可以降低启动电流,从而保护电动机不受损坏。
当电机启动完成后,可以通过切换将绕组接成三角形,使电动机正常运行。
电机星三角启动原理
![电机星三角启动原理](https://img.taocdn.com/s3/m/e0261f19814d2b160b4e767f5acfa1c7aa008204.png)
电机星三角启动原理
电机星三角启动原理是一种将电动机从星型接线进行启动,然后在运行过程中切换到三角型接线的方法。
这种启动方式适用于较大功率的交流电动机。
电机星三角启动的原理如下:
1. 首先将电机的定子绕组的三个相线分别连接到电源的三个相线上,形成星型接线。
这种接线方式使得电机的起动电流较小。
2. 当电源通电后,通过控制器将三个相线的电压逐步增加到额定电压的三分之一,使电机旋转速度逐渐增加。
3. 待电机达到一定转速后,控制器切换电机的接线方式,将电机的三个相线重新连接成三角型接线。
这时电机的起动电流会增加,但由于转速已经达到一定值,所以电机能够顺利运行。
通过星三角启动方式,电机的起动电流相对较小,能够有效地减少对电网的冲击,避免了启动时电流过大造成的问题。
同时,由于电机在运行过程中能够实现平稳的切换到三角型接线,保证了电机运行的稳定性和可靠性。
需要注意的是,电机星三角启动方式适用于较大功率的交流电动机,在实际应用中需要根据电机的额定功率和负载特性进行选择和调整。
电动机星三角启动原理
![电动机星三角启动原理](https://img.taocdn.com/s3/m/4b62569c370cba1aa8114431b90d6c85ec3a880c.png)
电动机星三角启动原理电动机星三角启动是一种常见的电动机启动方式,它适用于大功率的交流异步电动机。
在实际工程中,星三角启动方式具有结构简单、成本低、启动电流小的优点,因此得到了广泛的应用。
本文将对电动机星三角启动原理进行详细介绍。
首先,我们需要了解星三角启动的基本原理。
在电动机星三角启动时,电动机的定子绕组接入星形连接,即将三个定子绕组分别与三个相位线连接起来,形成一个星形结构。
而在运行时,电动机的定子绕组则接入三角形连接,即将三个定子绕组的末端分别连接在一起,形成一个闭合的三角形结构。
这种星三角连接方式可以有效地降低电动机启动时的起动电流,减小对电网的冲击,延长电动机的使用寿命。
其次,我们来分析星三角启动的具体原理。
在电动机星三角启动时,首先将电动机的定子绕组接入星形连接,此时电动机的起动电流较小,可以减小对电网的冲击。
随后,当电动机达到一定转速后,再将定子绕组接入三角形连接,此时电动机的起动电流会逐渐增大,但由于此时电动机已经具有一定的转动惯量,所以对电网的冲击也相对较小。
最终,电动机可以平稳地实现从星形连接到三角形连接的切换,完成整个启动过程。
接下来,我们将介绍星三角启动的优点和适用范围。
首先,星三角启动可以有效地降低电动机的起动电流,减小对电网的冲击,有利于电网的稳定运行。
其次,星三角启动方式结构简单,成本低,适用于大功率的交流异步电动机。
此外,星三角启动还可以延长电动机的使用寿命,减少维护成本,提高设备的可靠性和稳定性。
最后,我们需要注意星三角启动的一些问题和注意事项。
首先,星三角启动方式只适用于空载或轻载情况下的电动机,不适用于重载启动。
其次,星三角启动时切换过程中可能会产生较大的电流冲击,需要特殊的启动设备来限制电流冲击。
此外,星三角启动方式需要额外的控制设备和电路,增加了系统的复杂性和成本。
综上所述,电动机星三角启动是一种常见的电动机启动方式,具有结构简单、成本低、启动电流小的优点,适用于大功率的交流异步电动机。
星三角启动原理详解
![星三角启动原理详解](https://img.taocdn.com/s3/m/c5b5429351e2524de518964bcf84b9d528ea2ca4.png)
星三角启动原理详解
星三角启动是一种电动机起动方法,它通过改变电动机的绕组连接方式来实现起动。
在星三角启动中,电动机的绕组初始时先以星形连接方式启动,待电动机启动转速达到一定值之后,再切换为三角形连接方式运行。
具体来说,星三角启动通过将电动机的绕组分为相互独立的三组线圈,每组线圈上都安装有一个绕组开关。
在起动时,三个绕组开关先处于打开状态,使得电动机的绕组形成星形连接,此时电流分布在绕组的交流电路中。
当电源施加电压到电动机上时,初始阻力较小,电动机的起动电流较大,通过星形连接的绕组的起动电流是三相电流的
1/√3倍,从而可以有效降低电动机的起动电压。
随着电动机转速逐渐升高,电动机初始阻力增加,电流逐渐减小。
当电动机的转速达到一定值时,三个绕组开关会同时关闭,切换为三角形连接方式运行。
在三角形连接方式下,电动机的转速继续增加,同时电流也会逐渐减小,直至稳定运行。
星三角启动的优点是起动时电流变小,能够减小电网的冲击,降低了机械和电气设备的损坏。
缺点是星三角启动是一种较为复杂的启动方式,需要特殊的控制设备来实现绕组的切换,增加了系统的复杂性和成本。
总结一下,星三角启动通过将电动机的绕组分为星形连接和三
角形连接两种方式,实现了电动机起动时电流的减小和启动电压的降低,从而保护了电动机和电网的安全。
什么是星三角启动?星三角降压启动原理和适用场合电动机
![什么是星三角启动?星三角降压启动原理和适用场合电动机](https://img.taocdn.com/s3/m/905590ebe87101f69e3195f9.png)
什么是星三角启动?星三角降压启动原理和适用场合 - 电动机在使用三相异步电动机的使用过程中,在启动时电流较大,会对电网产生肯定的冲击,所以容量大的电动机必需实行肯定的方式启动如降压启动等,星一三角形换接启动就是一种简洁便利的降压启动方式.星三角起动可通过手动和自动操作把握方式实现。
那么什么是星三角启动呢?一般的三相异步电动机,功率在3千瓦及以下为Y星形接法,4千瓦及以上为△三角形接法,所以对于一般较大功率的电机都是接受的三角形接线方法。
星三角启动的概念:对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说,假如在启动时将定子绕组接成星形,待启动完毕后再接成三角形,就可以降低启动电流,减轻它对电网的冲击。
这样的启动方式称为星三角减压启动,或简称为星三角启动(Y-Δ起动)。
因此星三角启动的实现方法:在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线(通过双投开关快速切换;三相异步电动机接受星三角启动将有以下特点极适用场合:1、异步电机的星三角降压启动,简洁易行,电流降低幅度大;2、因电机启动电流与电源电压成正比,此时电网供应的启动电流只有全电压启动电流的1/3 ,所以启动力矩也只有全电压启动力矩的1/3,只适宜电机空载或轻载启动的场合;3、切换的时间可依据启动过程电流明显减小为标志,即时切换;4、异步电机的星三角降压启动过程的延时切换时间不能早,也不能晚,早了切换电流大,晚了电机低压运行时间长,电机易发热;5、异步电机的星三角降压启动过程,包括Y接降压启动和角接全压运行两个过程;6、属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需接受星三角启动,还的看是什么样的负载。
7、可以用时间、电流变换器,实现延时、电流双信号切换,即能做到即时切换,也不会拖延时间,避开电机连续低压长时间运行;。
星三角起动器原理、常见故障与排除方法
![星三角起动器原理、常见故障与排除方法](https://img.taocdn.com/s3/m/ae7178f9910ef12d2af9e7ff.png)
星三角起动器原理、常见故障与排除方法
一、电机星三角启动原理
1、Y-Δ(星三角)起动方法
目的是降低起动电流,减小对电网及共电设备的危害,这个方法只适合于几十千瓦的小型电机,如大型电机采用的是自藕变压器起动方式M为主接触器,不论在启动还是正常运转是都是接通的。
(1)S接触器,为起动时间内星接法短路接触器,把电动机三根尾端线短路。
(2)R接触器,为启动之后,把电机绕组首尾连接起来。
即U-Z、Y-W、X-V三个绕组的三角形接法。
(3)T时间继电器,起动时,比如要让电机在5秒内完成起动进入正常运转状态,就可把时间继电器设定到5秒。
(4)FR热继电器,串接到主回路,如主回路因电机负载电流过大,缺相等会使热继电器内金属过热,顶开热继电器内的控制触点,达到断开控制回路的目的。
2、起、停过程
(1)起动:合上隔离开关→合上断路器→按下ON启动按钮→Z、S、T得电→M接通主回路,S通过T的常闭触点及R 的常闭触点得电→S主回路接通→正在做起动运转过程当时间继电器T的时间到了→T常闭触点断开,T常开触点
- 1 -
接通→S因此断电,接触器R接通→完成起动
(2)停止:按下OFF按钮断开其控制回路→完成。
等待下次起动。
3、接触器R、S各有一个常闭触点与R,S互相牵制,是防止接触器主触点粘连,而引起短路事故而设的互锁电路。
二、电机星三角启动
三、常见故障及排除方法
- 2 -
- 3 -。
电机星三角启动原理
![电机星三角启动原理](https://img.taocdn.com/s3/m/ed3745bcf71fb7360b4c2e3f5727a5e9846a2768.png)
电机星三角启动原理电机星三角启动原理是指在三相异步电动机的启动过程中,通过改变电机的绕组接线方式,实现电机的启动。
这种启动方式通常适用于大功率的交流异步电动机,能够有效降低启动时的电流冲击,减小电网的压力波动,延长电机和设备的使用寿命。
首先,我们来了解一下电机星三角启动的基本原理。
在电机的启动过程中,为了减小启动时的电流冲击,我们可以通过将电机的绕组从星形接线方式切换为三角形接线方式来实现。
在星形接线方式下,电机的线电压和相电压之间的关系是根号3倍,而在三角形接线方式下,线电压和相电压之间的关系是1倍。
因此,通过将电机的绕组接线方式从星形切换为三角形,可以有效降低电机启动时的电流冲击,保护电网和设备。
其次,我们来了解一下电机星三角启动的具体步骤。
首先,将电机的绕组从星形接线方式切换为三角形接线方式,然后通过控制器或者接触器来逐步加大电机的起动电压,直至电机达到额定转速。
在这个过程中,电机的电流逐渐增大,但由于绕组接线方式的改变,电流的增长速度会明显减小,从而实现了电机启动时的电流平稳过渡。
最后,我们来了解一下电机星三角启动的应用范围和优势。
电机星三角启动主要适用于大功率的交流异步电动机,特别是在启动时需要减小电流冲击,保护电网和设备的情况下。
相比于直接启动或者其他启动方式,电机星三角启动能够有效降低启动时的电流冲击,延长电机和设备的使用寿命,减小电网的压力波动,提高电网的稳定性和可靠性。
综上所述,电机星三角启动原理通过改变电机的绕组接线方式,实现了电机启动时电流的平稳过渡,保护了电网和设备,延长了电机的使用寿命,提高了电网的稳定性和可靠性。
这种启动方式在工业生产中具有重要的应用价值,对于保障生产安全和设备稳定运行起着重要作用。
希望本文能够帮助大家更好地理解电机星三角启动原理,为工程实践提供一定的参考价值。
星三角启动原理
![星三角启动原理](https://img.taocdn.com/s3/m/fe1ae96ba4e9856a561252d380eb6294dd882223.png)
星三角启动原理摘要:星三角启动是一种电机启动方式,适用于大功率交流电动机。
本文将介绍星三角启动的原理、特点以及应用,并对其在电机启动过程中的作用进行详细阐述。
第一节:介绍星三角启动是一种常见的电机启动方式,主要适用于大功率交流电动机。
与直接启动和自耦变压器起动相比,星三角启动具有较低的启动电流和较轻的电网冲击,对电动机和电网的保护作用更为明显。
第二节:星三角启动原理星三角启动是通过控制电动机起动时的绕组连接方式实现的。
当电动机处于起动时,绕组通过星连接,电动机接通电源。
当电动机完全启动后,绕组通过三角连接,电动机稳定运行。
第三节:星三角启动步骤1. 电机绕组连接方式调整:在启动前,电机绕组通过接线板或接触器实现星形连接。
2. 启动阶段:电机通过星形连接,启动电流较小,降低了电网冲击,减少了电动机启动时的压力,保护了电动机和电网的安全性。
3. 运行阶段:当电动机转速接近额定转速时,绕组切换为三角形连接。
此时,电动机可以以额定功率稳定运行。
第四节:星三角启动的特点1. 降低启动电流:星三角启动可以通过将电机绕组从星形连接切换为三角形连接来降低电机启动时的电流。
这种方式具有经济效益,可以减少电网负荷,降低电力消耗。
2. 减少电网冲击:由于电动机启动时电流较小,星三角启动可以减少电网冲击,保护电网设备的安全性。
3. 保护电机:星三角启动可以减少电动机启动时的压力和应力,延长电机的使用寿命,提高电机的可靠性和稳定性。
4. 安全可靠:星三角启动减少了启动电流对电动机和电网的冲击,提高了电动机和电网的安全性,降低了事故和故障的可能性。
第五节:星三角启动的应用星三角启动广泛应用于大功率交流电动机,特别是传动冷却水泵、风机、压缩机等工业设备。
它在许多行业中发挥着重要作用,如制造业、石化业、矿山等。
结论:星三角启动是一种经济、安全、可靠的电机启动方式,通过降低启动电流和电网冲击来保护电动机和电网设备。
它在大功率交流电动机中得到了广泛应用,为各个行业提供了可靠的动力支持。
电机星三角启动讲解ppt课件
![电机星三角启动讲解ppt课件](https://img.taocdn.com/s3/m/38ee2cdc82d049649b6648d7c1c708a1294a0a08.png)
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的,因 此,篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
三.小结
本堂课主要讲了一下几点内容
– 电机降压启动的原理和常见的几种方式,着重介绍了 星三角降压启动的原理及主控制线路,在实际中广泛 实用;
2. 我们还穿插讲述了电机同名端的判断方法,有兴趣的 学员可以在公司里找个小马达亲自试一下。
1.电动机星三角降压启动
控制过程分析:主电路电源开 关闭合后,控制电路得电。 SB1为电机停止按钮,SB2为 启动按钮。SB2按下后,接触 器KM1,KM3及时间继电器 KT线圈得电吸合,电机进入 星形连接通电低速运行。KT 达到设定时间,KM3断开, KM1始终保持吸合,KM2得 电,电机线圈切入三角形连接, 实现全压全速投入运行。这种 电路的特点是:电机一旦启动, 接触器KM1始终处于吸合状 态,KT实现了KM2和KM3之 间的切换,即电动机从低压到 全压的启动过程。
用于星三角控制的电机往往会引出六根线,如果电机线 上标号看不清楚时,如何去判断同名端呢?介绍一种较简 便的方法。我们会很轻易将电机同相绕组测量出来,并将 其编号为(A1,B1,C1)和(A2,B2,C2)。将不同 相的三根线捻在一起接在万用表毫安档的正负表针上,转 动电动机转子并记录电流值,最小电流值对应的组别便为同 名端。最多四次便可判断出来。为了便于分析,将四次组 合列出,如下所示 ➢ A1,B1,C2——A2,B2,C1 ➢ A1,B2,C1——A2,B1, C2 ➢ A1,B2,C2——A2,B1,C1 ➢ A1,B1,C1——A2,B2,C2(正确的组别)
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的,因 此,篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
电动机星三角降压启动工作原理
![电动机星三角降压启动工作原理](https://img.taocdn.com/s3/m/134277c805a1b0717fd5360cba1aa81144318fb4.png)
电动机星三角降压启动工作原理一、引言电动机是现代工业中最常见的设备之一,它广泛应用于各种机械设备中。
在电动机的启动过程中,为了避免电网对电动机的冲击,需要采用降压启动方式。
其中,星三角降压启动是一种常见的方法。
二、星三角降压启动原理1. 什么是星三角降压启动星三角降压启动是指在电动机起始时,先将电动机接成“星形”接法,使电流减小到原来的1/3,然后再将其转换为“三角形”接法以达到正常运行状态。
这种方式可以减少起始时电流过大对设备造成的损坏,并且可以延长电动机寿命。
2. 星形接法和三角形接法在讲解星三角降压启动原理之前,需要了解一下“星形”和“三角形”两种接法。
(1)星形接法:即将三个相位分别连接到一个共同点上,并且另外一个端子连接到外界。
如下图所示:(2)三角形接法:即将每个相位依次连接起来,并且另外一个端子连接到外界。
如下图所示:3. 星三角降压启动原理星三角降压启动的原理是利用星形接法时电动机的绕组电阻值变大,从而使电流减小。
具体来说,当电动机处于星形接法状态时,每个相位的电阻会增加3倍。
因此,总电阻也会增加3倍。
这样,根据欧姆定律可以得出,当总电阻增加3倍时,总电流就会减少1/3。
在将电动机转换为三角形接法时,由于每个相位之间的连接方式改变了,因此绕组中的总电阻也发生了变化。
但是由于三角形接法时各相之间并没有串联起来,所以总电阻并没有像星形接法一样增加。
因此,在转换为三角形接法后,电动机可以正常运行。
三、星三角降压启动过程1. 连接方式在进行星三角降压启动前需要将其连接起来。
具体步骤如下:(1)首先将三个相位分别连接到一个共同点上,并且另外一个端子连接到外界。
(2)然后将控制器中的开关转到“星形”位置。
(3)打开控制器上的“启动”按钮。
2. 启动过程在进行星三角降压启动时,电动机的启动过程可以分为以下几个阶段:(1)星形接法阶段:在这个阶段中,电动机处于星形接法状态。
由于绕组中的总电阻增加了3倍,因此电流减少了1/3。
电机星三角启动的原理图及讲解
![电机星三角启动的原理图及讲解](https://img.taocdn.com/s3/m/92614c41a517866fb84ae45c3b3567ec102ddcd1.png)
启动时KM接通源,同时KM1,将三圈星接,进行启动,正常运行后,由断开KM1的接星,然后的闭合,将KM2接入电路,将三组线圈连成角型,正常运行,
向左转|向右转
三角形接法
电机的三角形接法是将各相依次首尾相连,并将每个相连的点引出,作为的三个相线;三角形接法时电机相电压等于线电压;线电流等于根号3倍的相电流;
星形接法
电机的星形接法是将各相的一端都接在一点上,而它们的另一端作为引出线,分别为三个相线;星形接时,线电压是相电压的根号3倍,而线电流等于相电流;
星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;这就是常常说到的星——三角启动;
一般3KW以下的动机是星形接法,并直接启动;3KW以上的动机是用
三角形接法;
附:星——三角启动接线图供你参考
向左转|向右转。
星三角启动原理详解
![星三角启动原理详解](https://img.taocdn.com/s3/m/dd72fca3b9f67c1cfad6195f312b3169a451eab4.png)
星三角启动原理详解星三角启动是一种常见的电动机启动方式,它主要应用于三相异步电动机的启动过程中。
在实际工程中,星三角启动方式具有简单、可靠、经济的特点,因此被广泛应用于各种工业领域。
本文将对星三角启动原理进行详细解析,以便读者更好地了解这一启动方式的工作原理和应用特点。
首先,我们需要了解星三角启动的基本原理。
在星三角启动方式中,电动机的起动过程分为两个阶段,星形连接阶段和三角形连接阶段。
在起动时,电动机首先以星形连接方式接入电源,此时电动机的定子绕组分别与电源的三相导线相连接,形成星形连接。
在这个阶段,电动机的电流和起动转矩较小,从而减小了电动机和电源的冲击。
当电动机转速达到一定数值后,再切换至三角形连接方式,此时电动机的定子绕组重新连接成三角形,从而提高了电动机的转矩和功率输出,实现了电动机的平稳启动。
其次,我们需要了解星三角启动的具体步骤。
在实际操作中,星三角启动的步骤通常包括以下几个方面,首先,关闭电动机的供电开关,确保电动机处于停止状态;其次,将电动机的定子绕组依次连接成星形,然后再连接成三角形;最后,逐步增加电动机的电源电压,直至电动机达到额定转速。
在整个启动过程中,需要注意电动机的电流和转矩变化,以确保电动机的平稳启动和工作。
除此之外,我们还需要了解星三角启动的适用范围和注意事项。
在实际应用中,星三角启动方式适用于功率较大、启动转矩较小的三相异步电动机。
同时,在使用星三角启动方式时,需要注意电动机的额定电流、额定转矩和起动时间,以确保电动机的安全启动和运行。
此外,还需要考虑电动机的负载特性和工作环境,以选择合适的启动方式和参数。
综上所述,星三角启动是一种常见的电动机启动方式,它通过星形连接和三角形连接两个阶段,实现了电动机的平稳启动和工作。
在实际应用中,需要根据电动机的特性和工作环境,选择合适的启动方式和参数,以确保电动机的安全运行。
希望本文能够帮助读者更好地理解星三角启动的原理和应用特点,为实际工程应用提供参考和指导。
星三角降压启动原理
![星三角降压启动原理](https://img.taocdn.com/s3/m/4a6b048dba4cf7ec4afe04a1b0717fd5360cb2f3.png)
星三角降压启动原理
星三角降压启动原理是一种常用的电动机启动方法。
它主要适用于电动机在起动时需要较大的起动电流的情况下。
其原理是通过将电动机的起动连接方式从星型切换为三角形,来降低起动电流,减小对电网的冲击。
具体来说,星三角降压启动原理主要包括以下几个步骤:
1. 首先,将电动机的绕组连接方式从星型切换为三角形。
这是通过一个特殊的电器设备,称为“星三角切换器”来实现的。
星三角切换器可以将电动机的起动绕组连接方式从星形切换为三角形。
2. 在启动时,首先以星形连接电动机的起动绕组。
这样做的目的是为了减小电动机绕组中的电流,降低对电网的冲击。
这是因为在星型连接方式下,每个绕组单独接到电网的一个相位,电动机的总起动电流为三相电流的1/√3倍,即起动电流较小。
3. 当电动机达到一定转速时,再将电动机的起动连接方式切换为三角形。
这是通过星三角切换器自动完成的。
在三角形连接方式下,电动机的起动电流会增大,但由于此时电动机已经达到一定的转速,电流冲击对电网的影响已经较小。
通过这种方式,星三角降压启动可以实现在电动机启动时较小的起动电流,从而减小对电网的冲击。
这对于电动机的启动稳定性和电网的稳定运行都非常重要。
