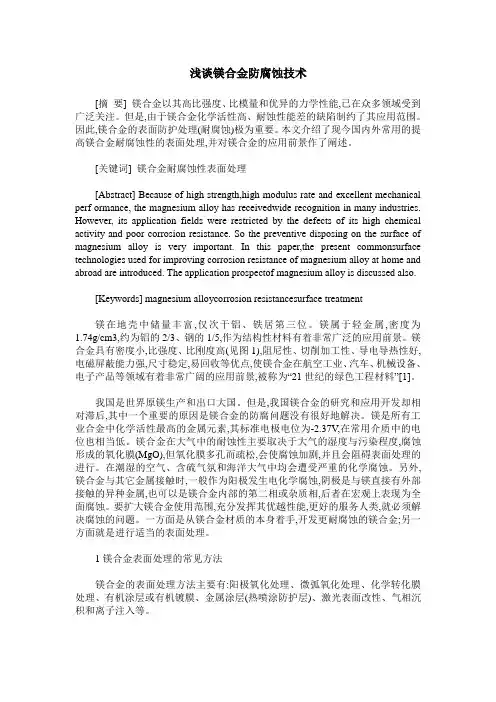

浅谈镁合金防腐蚀技术

浅谈镁合金防腐蚀技术

[摘要] 镁合金以其高比强度、比模量和优异的力学性能,已在众多领域受到广泛关注。但是,由于镁合金化学活性高、耐蚀性能差的缺陷制约了其应用范围。因此,镁合金的表面防护处理(耐腐蚀)极为重要。本文介绍了现今国内外常用的提高镁合金耐腐蚀性的表面处理,并对镁合金的应用前景作了阐述。

[关键词] 镁合金耐腐蚀性表面处理

[Abstract] Because of high strength,high modulus rate and excellent mechanical perf ormance, the magnesium alloy has receivedwide recognition in many industries. However, its application fields were restricted by the defects of its high chemical activity and poor corrosion resistance. So the preventive disposing on the surface of magnesium alloy is very important. In this paper,the present commonsurface technologies used for improving corrosion resistance of magnesium alloy at home and abroad are introduced. The application prospectof magnesium alloy is discussed also.

[Keywords] magnesium alloycorrosion resistancesurface treatment

镁在地壳中储量丰富,仅次于铝、铁居第三位。镁属于轻金属,密度为1.74g/cm3,约为铝的2/3、钢的1/5,作为结构性材料有着非常广泛的应用前景。镁合金具有密度小,比强度、比刚度高(见图1),阻尼性、切削加工性、导电导热性好,电磁屏蔽能力强,尺寸稳定,易回收等优点,使镁合金在航空工业、汽车、机械设备、电子产品等领域有着非常广阔的应用前景,被称为“21世纪的绿色工程材料”[1]。

我国是世界原镁生产和出口大国。但是,我国镁合金的研究和应用开发却相对滞后,其中一个重要的原因是镁合金的防腐问题没有很好地解决。镁是所有工业合金中化学活性最高的金属元素,其标准电极电位为-2.37V,在常用介质中的电位也相当低。镁合金在大气中的耐蚀性主要取决于大气的湿度与污染程度,腐蚀形成的氧化膜(MgO),但氧化膜多孔而疏松,会使腐蚀加剧,并且会阻碍表面处理的进行。在潮湿的空气、含硫气氛和海洋大气中均会遭受严重的化学腐蚀。另外,镁合金与其它金属接触时,一般作为阳极发生电化学腐蚀,阴极是与镁直接有外部接触的异种金属,也可以是镁合金内部的第二相或杂质相,后者在宏观上表现为全面腐蚀。要扩大镁合金使用范围,充分发挥其优越性能,更好的服务人类,就必须解决腐蚀的问题。一方面是从镁合金材质的本身着手,开发更耐腐蚀的镁合金;另一方面就是进行适当的表面处理。

1镁合金表面处理的常见方法

镁合金的表面处理方法主要有:阳极氧化处理、微弧氧化处理、化学转化膜处理、有机涂层或有机镀膜、金属涂层(热喷涂防护层)、激光表面改性、气相沉积和离子注入等。

1.1阳极氧化处理

镁合金阳极氧化膜耐蚀性高,也可以作为涂装的底层。镁在阳极氧化的过程中先形成一层致密的阻挡层,当氧化膜达到一定厚度时,由于其拉应力过大而发生局部断裂,膜层下面的金属又逐渐生成新的膜,整个膜层不断增厚。这种膜不仅包含了合金元素的氧化物,而且还包含了溶液中通过热分解并沉淀到镁合金工件表面的其他氧化物。

镁合金可以在酸性溶液中阳极化,也可以在碱性溶液中阳极化。早期的阳极化是利用含铬的有毒化合物的处理液,如Dow17,Cr22以及HAE,这三种工艺都是The Dow Chemical Company 研究开发的。Dow17工艺处理液为酸性,膜的主要成分是Na2Cr2O7·2H2O,并形成了Cr2O3及MgCr2O7复合氧化膜,溶液中的F-和PO4-3参与膜的形成,并可影响氧化膜的颜色、透明度和均匀性[2]。碱性溶液的代表是以HAE工艺,这类溶液的基本组分是苛性碱,镁合金在苛性碱溶液中极易阳极氧化成膜,膜主要成分为氢氧化镁。虽在碱性介质中不易溶解,但膜层疏松多孔,防护性能差,必须添加如硼酸盐、硅酸盐、碳酸盐和氟化物以及某些有机物来改善膜的结构和性能。

戎志丹等[3]对AZ31试样用直流阳极氧化工艺研究了一种无铬环保型阳极氧化配方及工艺。溶液主要包括NaOH、Na3PO4、KF、铝盐和适量添加剂,该工艺所获得的氧化膜主要是MgO和MgAl2O4组成,耐腐蚀性能等级为9级,已经优于HAE工艺(8级)。

20世纪80年代以来,随着镁合金压铸业再度兴旺,又有新的阳极氧化专利技术出现,代表工艺有德国的MAGOXID-COAT,新西兰的Anomag。

MAGOXID-COAT法产生的膜厚度15μm～20μm,是一种硬质氧化技术,在弱碱性溶液中生成MgAl2O4和其它化合物,具有较好的耐蚀性和抗磨性,对基体粘附性能好。该膜的表层系多孔陶瓷层,中间层孔隙少,内层是极薄的阻挡层,其总厚度最高可达50μm。颜色通常为白色,在电解液中加入适当原料可以改变颜色。

Anomag是一种无火花阳极氧化工艺,形成的膜孔洞比普通阳极氧化细小且均匀,结合强度更高,耐蚀性好,可以着色,工艺简单,生产成本低且电解液中不含铬盐,对环境友好。与一般的“火花”放电阳极氧化膜相比,其孔隙分布更均匀。该涂层的光洁度、耐蚀性、抗磨性好,其耐盐雾试验结果可达9级,介电破裂电压大于700V,硬度在350HV以上。

1.2微弧氧化处理

微弧氧化又称为阳极火花沉积,是近年来在铝合金阳极氧化处理基础上发展起来的一项新技术。它突破了传统阳极氧化技术的工作电压限制,将工作区域引到高压放电区,由于外加电压过大,膜层被击穿,产生火花放电,使局部温度达到1000℃以上,而阳极氧化物熔覆在金属表面,形成硬度高和致密性很好的陶瓷氧化膜,厚度一般为25～30μm[4]。该膜粗糙多孔、性脆,可能有部分烧结,仍需进行涂
