AutoCAD 2012新增功能

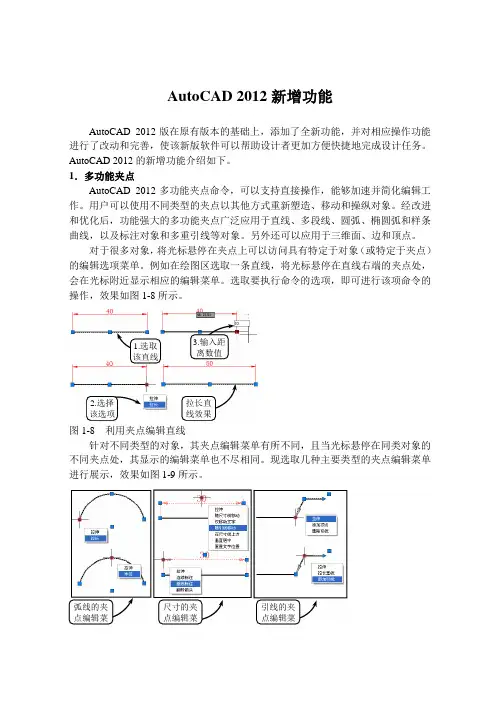

AutoCAD 2012新增功能AutoCAD 2012版在原有版本的基础上,添加了全新功能,并对相应操作功能进行了改动和完善,使该新版软件可以帮助设计者更加方便快捷地完成设计任务。
AutoCAD 2012的新增功能介绍如下。
1.多功能夹点AutoCAD 2012多功能夹点命令,可以支持直接操作,能够加速并简化编辑工作。
用户可以使用不同类型的夹点以其他方式重新塑造、移动和操纵对象。
经改进和优化后,功能强大的多功能夹点广泛应用于直线、多段线、圆弧、椭圆弧和样条曲线,以及标注对象和多重引线等对象。
另外还可以应用于三维面、边和顶点。
对于很多对象,将光标悬停在夹点上可以访问具有特定于对象(或特定于夹点)的编辑选项菜单。
例如在绘图区选取一条直线,将光标悬停在直线右端的夹点处,会在光标附近显示相应的编辑菜单。
选取要执行命令的选项,即可进行该项命令的操作,效果如图1-8所示。
图1-8 利用夹点编辑直线针对不同类型的对象,其夹点编辑菜单有所不同,且当光标悬停在同类对象的不同夹点处,其显示的编辑菜单也不尽相同。
现选取几种主要类型的夹点编辑菜单进行展示,效果如图1-9所示。
1.选取该直线 3.输入距离数值尺寸的夹点编辑菜弧线的夹点编辑菜引线的夹点编辑菜图1-9 不同类型的夹点编辑菜单另外,当选择对象上的多个夹点来拉伸对象时,选定夹点间的对象的形状将保持原样;当选择文字、块参照、直线中点、圆心和点对象上的夹点时,将移动这些对象而不是拉伸这些对象;如果选择象限点来拉伸圆和椭圆,然后在输入新半径命令的提示下指定距离,此距离是指从圆心而不是从选定的夹点测量的距离。
2.命令行自动完成AutoCAD 2012提供自动完成选项,可以帮助用户更加有效地访问命令。
当在命令行中输入相关命令时,系统自动提供一份清单,列出匹配的命令名称、系统变量和命令别名。
例如,当在命令行中输入字母L时,系统将自动列出一份与L有关的命令清单,如图1-10所示。
