SMC数字压力开关调法

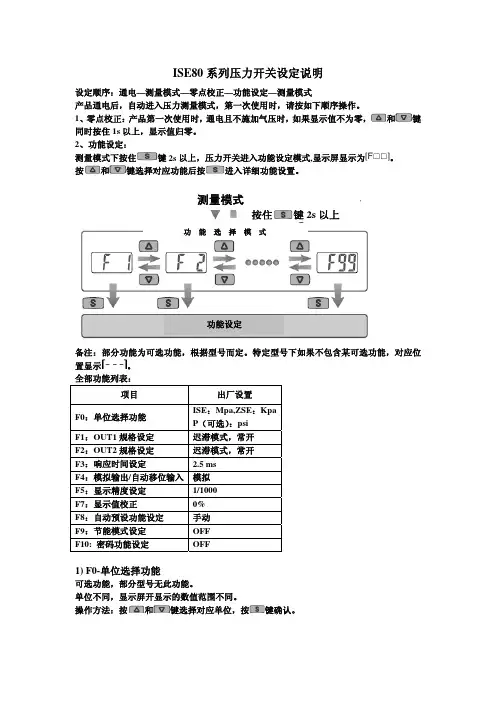

SMC压力开关ISE80 简易中文设定
进入单位选择模式
交替显示
按
键完成设定
返回到功能选择模式，屏幕显示 F0
F0-单位选择功能设定完成
2）F1-OUT1 规格设定方法
此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。
常开型 出厂时默认设置
迟滞模式（出厂时默认设置） 输出
迟滞（H-1）
压力
比较模式（也称窗口比较模式）
输出
9）F9-省电模式设定
省电模式下，当压力开关 30s 无操作时，将会进入省电模式。此时屏幕无显示，只有三个亮 点闪烁。按任意键可使屏幕显示当前压力值。 功能设定模式下选择 F9，按 进入省电模式设定。
省电模式设定： 按 和 选择省电模式打开或关闭， 按 确认；
交替显示
省电模式
设定值
关闭
打开
按 键确认
按键
进入响应时间设定
响应时间设定： 按 和 选择响应时间值
交替显示
响应时间
设定值
按 键确认
返回功能选择模式
F3-响应时间设定完成
5）F4-模拟输出/自动移位输入设定
按键
功能设定： 按 和 选择对应功能
进入功能设定 交交替替显显示示
功能
设定值
模拟输出
按 键确认
自动移位输入
选择模拟输出将返回功能选择模 式
交替显示 出厂设置
设定值
选择 ON 时，所有设置恢复 为出厂设置。 返回功能选择模式。
关闭
重设默认值
选择 OFF 时，按 键设定。 返回功能选择模式。
F99-恢复出厂设置完成
4、其它辅助功能 1）峰值/谷值显示：此功能可以显示压力开关从通电时起至当前时刻这段时间内
smc-数字式压力开关-使用说明书
文件No.PS※※-OMS0006CN-G数字式压力开关ZSE20(F)ISE20安全注意事项2型式表示・型号体系8产品各部位名称及功能10用语说明11安装·设置14设置方法14配管方法16配线方法18设定概要[测量模式] 20 压力设定21 3步设定模式22 简易设定模式24功能选择模式26功能选择模式说明26出厂设定26 F0 单位切换功能28 F1 OUT1的设定29 F3 数字滤波器的设定32 F4 自动预设功能的设定33 F6 显示值微调的设定35 F10 子画面的设定36 F11 显示分辨率的设定41 F80 省电模式的设定42 F81 密码输入的设定43 F82 线名输入的设定45 F90 全功能的设定46 F98 输出确认48 F99 恢复出厂设置49其他设定50维护54忘记密码的场合54故障一览表55规格62规格表62外形尺寸图64安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。
这些注意事项，按照危害和损伤的大小及紧急程度分为「注意」「警告」「危险」三个等级。
无论哪个等级都是与安全相关的重要内容，所以除了遵守国际规格(ISO/IEC)、日本工业规格(JIS)*1)以及其他安全法规*2)外，这些内容也请务必遵守｡*1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements)ISO 10218: Manipulating industrial robots-SafetyJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置（第1部：一般要求事项)JIS B 8433: 产业用操作机器人-安全性等*2) 劳动安全卫生法等注意误操作时，有人员受伤的风险以及物品破损的风险｡警告误操作时，有人员受到重大伤害甚至死亡的风险。

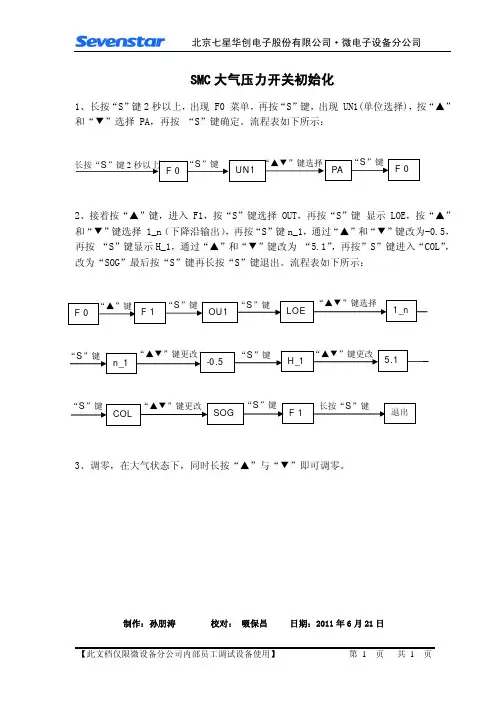

SMC大气压力开关初始化11.6.21
北京七星华创电子股份有限公司·微电子设备分公司 ________________________________________________________________________________
【此文档仅限微设备分公司内部员工调试设备使用】 第 1 页 共 1 页 SMC 大气压力开关初始化
1、长按“S”键2秒以上，出现 F0 菜单，再按“S”键，出现 UN1(单位选择)，按“▲”和“▼”选择 PA，再按 “S”键确定。
流程表如下所示：
2、接着按“▲”键，进入 F1，按“S”键选择 OUT，再按“S”键 显示 LOE，按“▲”和“▼”键选择 1_n （下降沿输出），再按“S”键n_1，通过“▲”和“▼”键改为-0.5，再按 “S”键显示H_1，通过“▲”和“▼”键改为 “5.1”，再按”S”键进入“COL”，改为“SOG”最后按“S”键再长按“S”键退出。
流程表如下所示：
3、调零，在大气状态下，同时长按“▲”与“▼”即可调零。
制作：孙朋涛 校对： 啜保昌 日期：2011年6月21日。
SMC ISE70 75 75H系列2色显示式数字式压力开关 说明书
2色显示式数字式压力开关ISE70/75/75H ISE70(1MPa )ISE75(10MPa )一般流体用空气用ISE75H (15MPa )U PSETDOWN MPaU PSETDOWN MPaU PSETDOWNMPa无纹灰色桔黄• 防止振荡• 置“0”功能• 单位设定功能• 显示值微调• 键锁功能功能• 用户可选的安装方向带托架2-色显示式(绿色和红色)• 四种可选模式ONOFF异常值一目了然字高 10 mm• 带M12插头导线 (5m) • 直型和L型插头®10Æ(ISE75)(ISE70)(ISE75H )2-色数字式IP67红绿红绿绿红红绿(1)(2)(3)(4)M12插头一般流体用• 耐压: 额定压力 x 3• 标准型号有初始设置显示为PSI的• 接管口径Rc1/4, NPT1/4, G1/4(ISO1179)系列额定压力空气用压铸铝金属主体型MPa 15MPa1MPa型号表示方法可选项需要可选项部件的场合，按下列型号表示。
注1)˚固定单位: MPa1234茶白蓝黑DC (+)OUT1 (PNP)DC (—)OUT1 (NPN)输出-431234DC (+)NC DC (—)OUT1 (PNP)输出t -65茶白蓝黑2色显示数字式压力开关/空气用ISE70系列12ISE70!"#$规格注1) 在同一设定点有NPN 和 PNP２种功能输出。
注2) G1/4: 符合 ISO1179-1内部回路及配线例固定设置:NPN 集电极开路输出 + PNP 集电极开路输出(２种输出的压力设定点转换输出信号是共同的)最大 30 V (仅NPN), 80 mA, 残留电压 1 V 以下输出-43DC12～24 VDC12～24 V型号表示方法可选项32色显示式数字式压力开关/一般流体用ISE75/75H ¤系列4DC12 ～24 VDC12 ～24 V内部回路及配线图固定设置:NPN 集电极开路输出 + PNP 集电极开路输出(２种输出的压力设定点转换输出信号是共同的)最大 30 V (仅NPN), 80 mA, 残留电压 1 V 以下输出-43输出 -65注1) 在同一设定点有NPN 和 PNP２种功能输出。
SMC ZISE80中文设定说明
ISE：Mpa,ZSE：Kpa P（可选）：psi 迟滞模式，常开 迟滞模式，常开
2.5 ms 模拟
1/1000 0% 手动
OFF OFF
1) F0-单位选择功能
可选功能，部分型号无此功能。 单位不同，显示屏开显示的数值范围不同。 操作方法：按 和 键选择对应单位，按
键确认。
mmoorree::nn
常开型
常闭型
按 键确认
进入压力设定状态
压力设定状态：此状态下设定压力开关输出的 ON/OFF 点。 以迟滞型为例：
输出方法：当压力超过设定值时，开关输出变为 ON。 当压力下降到设定值-迟滞（参见下图）以下时，开关输出变为 OFF。
mmoorree::nn
果密码连续 3 次错误，屏幕显示“LoC”，按键锁定。
④ 密码修改方法：出厂时出示密码为“000”。
执行上述①②③步至密码输入正确，屏幕显示“UnL”时，
同时按下
两键 5 秒钟以上，直至屏幕显示“000”，此时可修改显示值为您
想要的密码。
mmoorree::nn
<操作方法> 1、 压力设定状态进入方法 （1） 如上所述。 （2） 设定压力开关通电后自动进入测定模式。 测定模式下按 键一次，进入压力设定状态。
2、 压力设定状态下， 和设定值在屏幕上交替显示。 【注： 为迟滞型常开输出模式时显示，迟滞型常闭输出模式时屏幕显示为 ；
比较型常开输出模式时显示（P1L，P1H），比较型常闭输出模式时屏幕显示为（n1L,n1H）.】
7）F7-显示值微调
此功能允许微调压力开关的当前显示值，调整范围为当前显示值的±5%
mmoorree::nn
功能设定模式下选择 F7，按 进入显示值微调。
SMC ZSE40A(F) ISE40A数字压力开关操作手册说明书
Digital Pressure SwitchOperation ManualZSE40A(F)/ISE40AThank you for purchasing the SMC ZSE40A(F)/ISE40A Series Digital Pressure Switch.Please read this manual carefully before operating the digital pressure switch and make sure you understand the digital pressure switch, its capabilities and limitations.Please keep this manual handy for future reference.To get information in detail for operating this product, refer to SMC website (URL ) or contact us.Indication light (Orange LED): Displays the switch operation condition.LCD display: Displays the current status of pressure, setting mode and error code.Four display modes can be selected to display always in red orgreen only, or changing from green to red, red to green according to the output status.button (UP): Selects the mode or increases the ON/OFF set value.Press this button to change to the peak display mode.button (DOWN): Selects the mode or decreases the ON/OFF set value.Press this button to change to the bottom display mode.button (SET): Press this button to change to either mode and to set a value.These safety instructions are intended to prevent hazardous situations and/or equipment damage.These instructions indicate the level of potential hazard with the labels of"Caution", " Warning" or "Danger". They are all important notes for safety and must be followed in addition to International standards (ISO/IEC), Japan Industrial Standards (JIS) and other safety regulations.OperatorInstallationMountingMount the optional bracket and panel mount adapter to the pressure switch.When the pressure switch is to be mounted in a place where water and dust splashes occur, insert a tube into the air-relieving port of the pressure switch.(Refer to "Tube attachment")Mounting with bracketFix the bracket to the pressure switch with the set screws M3x5L (2 pcs.) or M4x5L (2 pcs.) supplied.Apply a tightening torque of 0.5 to 0.7 Nm for the M3 set screws or 1.4 to 1.6 Nm for the M4 set screws .WiringConnection Make connection after turning the power e a separate route when connecting the wire ofthe Pressure switch.Malfunction stemming from noise may occur if the wire is installed in the same route as that of power or high-voltage cable.Be sure to ground terminal FG when using a commerically available switch-mode power supply.When the switch-mode power supply is connected to the Pressure switch,switching noise wil be superimposed and product specification can no longer be met. This can be prevented by inserting a noise filter, such as a line noise filter and ferrite core, between the switch-mode power supply and the Pressure switch, or by using a series power supply instead of the switch-mode power supply.Names of individual partsSet ON point and OFF point of the Pressure switch.Operation When the pressure exceeds a set value, the Pressure switch will be turned on.When the pressure falls below the set value by the amount of hysteresis or more, the Pressure switch will be turned off.The default setting of the output set value is the central value between the atmospheric pressure and the upper limit of the rated pressure range. If theoperation shown the right does not cause any problem, keep this operation setting.Switch ONP_1H_1Time [s]P r e s s u r e [P a ]<How to operate>button once in measurement mode.(2)[P_1] or [n_1] and set value are displayed in turn.Normal output Reversed outputbutton once to increase by one figure, and press it continuously to keep button once to decrease by one button to finish the setting of OUT1.[ Window comparator mode ]The Pressure switch turns on within a set pressure range (from P1L to P1H)during window comparator mode. Set P1L (switch lower limit) and P1H (switch At the time of shipment, the following settings are provided.If the setting is acceptable, keep it for use.To change setting, refer to SMC website (URL ) to get information in detail or contact us.[F 0] Unit conversion functionSame setting as [F 1] OUT1.At the output mode, Error detection mode can be selected.Display color is linked to the setting of OUT1, and can not be selected.Other parameter settingMeasurement modeThe measurement mode is the condition where the pressure is detected and indicated, and the switch function is operating.This is the basic mode, and other modes should be selected for setting change and other function setting changes.Function selection modeMeasurement modePeak/Bottom hold value indication Zero clear Key lockTo set each function the above in detail, refer to SMC website (URL ) to get information in detail or contact us.MaintenanceHow to reset the product after power cut or forcible de-energizing The setting of the product will be retained as it was before a power cut or de-energizing.The output condition is also basically recovered to that before a power cut or de-energizing, but may change depending on the operating environment.Therefore, check the safety of the whole facility before operating the product. If the facility is using accurate control, wait until the pressure switch has warmed up.(About 10 to 15 minutes)∗:Some functions are not available depending on part number. All functions are displayed with[F ] and followed with function description. If a function is not available for specified type, the function is displayed as [---].TroubleshootingError indication functionThis function is to display error location and content when a problem or an error occurs.SpecificationRefer to the product catalogue or SMC website (URL ) to get information about product specifications in detail.Outline with Dimensions (in mm)Refer to the product catalogue or SMC website (URL ) to get information about outline dimensions in detail.Akihabara UDX 15F, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021, JAPAN Phone: +81 3-5207-8249 Fax: +81 3-5298-5362URL Note: Specifications are subject to change without prior notice and any obligation on the part of the manufacturer.© 2009 SMC Corporation All Rights Reserved•Bracket A or D(Model: ZS-24-A/ZS-24-D)•Bracket B (Model: ZS-24-B)[01/N01 type][W1/WF1 type]button for 2[F 0]. Select to display the function setting to be changed, [F ].button for 2selection mode to return tomeasurement mode.。
ISE30-ZSE30设定手册(SMC官方中文版)
文書No.PS※※-OMF0002-C使用技术资料数字式压力开关机种名称ISE30 SeriesZSE30 Series型号/ Series目录安全上的注意 2 产品型号体系 7 产品各组成部分的名称及功能 8 产品各组成部分的名称及功能 8 安装·设置 9 设置方法 9 配管10 配线11 设定·调整13 初期设定13 压力设定16 功能设定18 规格19 规格表19 尺寸图20 附表23-1-安全上的注意为了安全正确的使用本产品，并防止对产品的使用者及他人造成危害或财产的损失，请仔细阅读产品本体及说明书上登载的相关重要内容。
请在理解以下的内容（标记·图形记号）后阅读本文，遵守记述的事项。
另外，也请详细阅读并理解相关元件·装置的说明书。
■标记的说明标 记标 记 的 意 思警告 误操作时，可能会造成使用者重伤甚至死亡的危害程度。
注意误操作时，有使用者被伤害*１的可能性，或者有物品损害 *２的可能性。
＊1：伤害是指，受伤、烫伤及触电等，不需要住院治疗或长期检查的受伤程度。
＊2：物品损害是指，涉及到房屋、财产等的损害。
■图形记号的说明图形记号意 义禁止（绝对不可以）。
具体的禁止内容在图形记号中或者图形记号附近，用图和文字揭示。
指示内容为强制行为（必须）。
具体的指示内容在图形记号中或者图形记号附近，用图和文字揭示。
■关于用途的限制●本产品希望使用在一般的FA 机器上。
请勿将本产品使用在直接与人命相关的机器・装置等 (*1)，以及由于误动作或故障会造成巨大损害的机器·装置上。
* 1∶直接与人命相关的机器·装置等是指以下的内容。
·生命维持装置或手术室用器械等医疗用机器·根据消防法，建筑基准法等各种法令承担相关义务的装置 ·与上述内容相近的机器·装置●本产品在与人身安全相关，及包含对维持公共机能有重大影响装置等的系统(*2)中使用时，由于系统的运用、维持、管理等需要特别的考虑(*3)，请事先与本公司的营业部门联系。
SMC真空压力表 使用手册
Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。
1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。
2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。
按和键选择对应功能后按进入详细功能设置。
备注：部分功能为可选功能，根据型号而定。
特定型号下如果不包含某可选功能，对应位置显示。
全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。
单位不同，显示屏开显示的数值范围不同。
操作方法：按和键选择对应单位，按键确认。
测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。
按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。
压力设定状态：此状态下设定压力开关输出的ON/OFF 点。
以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。
SMC压力开关设定
按
键按钮 2 秒以上,显示 F0,
(1) 单位设定:
显示 F
替显示,然后用
或
键选择
（代表测量单
位为 Pa）。然后按
键确定。
（2）输出类型（F1 设定）
显 示 屏 会 返 回 到 F0 ， 然 后 按
或
键一次,显示会在 1_n 与数字之
或
键调整数字就可以，然后
用
键确认。然后就会在 2_n 和数字之间交替显示.。
这时用
或
键调整数字就可以。然后按住
键 2 秒以上，显示屏会显示到正常模式。 三：零点校正
产品在首次使用时，在通电而不施加气压的情况下，如
果压力表显示值不为零，同时按住
和
键 1 秒以
上，显示值归零。
键确认，返回
显示。
（3）F2 设定 参照 F1 的设定方法。 建议 F2 里的参数数值设定与 F1 的一致。
只要设定上面 F0，F1，F2 的参数就可以了。
二：运行时修改参数 以下是在上面修改好的 F0,F1,F2 参数后,只针对运行时,我们只修 改 1_n 或 2_n 的数字,其他的不修改.
在通电的情况下,只按 间交替显示,这时用
四：举例说明 如果吸盖时的压力显示为-20，就把 1_n 和 2_n 设定为-10 左右。
键选到
，按
键，会在
和
之
间交替显示，用
或
键选择
，然后按
，会在
和
之间交替显示，用
或
键选
，按 S 键确认。然后会在
和
之间交替显示，用
或
键
设定到需要的数字（一般为负数），按键确认
SMC压力开关设定
ISE40-01-62L-M如何设定一．初始设定1.按“SET”键2S以上，直到显示“1no”。
当“1no”时开。
2.按“△”或“▽”选择out1输出模式。
（“1no”常开“1nc”常闭）设：1no3按“SET”键，再按“△”或“▽”选择out2输出模式。
（“2no ”常开，“2nc”常闭）设：2no4.按“SET”键，再按“△”或“▽”选择响应时间。
（“2.5”=2.5ms，“24”=24ms.“192=192ms”. “768”=768ms）在它们中间选一。
设：245.按“SET”键，再按“△”或“▽”选择“自动预置模式”或“手动预置模式”。
（“Aut”=自动预置模式，“nAn”=手动预置模式，设：nAn6.按“SET”键设定完毕。
二．手动压力设定1．手动设定模式在初始模式设定下，选择手动预置模式，并且按“SET”键，直到显示“P_1”(如上面选“1nc”，对应是“n_1”)。
2．输入out1⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_1”和设定值，按“SET”键确认。
设：3（低压）3．输入out1⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_2”和设定值，按“SET”键确认。
设：3（低压）4．输入out2⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_3”和设定值，按“SET”键确认。
设：3.6（高压）5．输入out2⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_4”和设定值，按“SET”键确认。
设：3.6（高压）三．单位设定1．按“△”键或按“▽”键，设定单位PR=KP或MP bRr=bar GF=Kg/c㎡inN=inHg PS=PS1nn=mmHg,按“SET”键确认。
四．上锁模式1．按住“SET”键或更长，当显示UnL时释放，按“△”键或按“▽”键，显示“LoC，”按“SET”键完成。
反之就是解锁。
ISE30中文调试手册 日本SMC压力开关
2色显示式高精度
数字式2色显示
用数字式 2色显示，根据使用用途可自由设定。能设定 4 种显示方法。
数字式压力开关
ZSE30 ( ISE30
一 般 空 气 压 用
真空压及 低压用
)
省空间
设置时无用空间减少，安装紧凑。面板的开口仅1个。纵 向、横向能紧凑安装。
(正压用)
系列
面板安装
适合面板厚度至6mm。
显示值有微调整功能
可以让显示值的误差一致。
带模拟输出
在以前的电压型(1～5V)上追加电流型(4～20mA)。 ·配线距离长的场合有利。 ·耐噪声性提高。
真空用和正压用的识别容易
用显示框的颜色来区分真空低压用和正压用。
使用方便
2色显示，可视性提高 高精度·高分辨率
操作性及操作感好，采用凸形的橡胶开关键。 用插头连接，配线的装卸容易，维护性提高。
3 DC(-)线（蓝）应尽量靠近DC电源GND端子连接。
若远离电源 GND端子连接，接在 GND端子上的各元件的噪声 等会造成误动作。
4 在电源接通状态，不要进行压力传感器(插头)的插拔，以 免开关输出出现误动作。
40
ZSE30/ISE30 系列 /产品单独注意①
使用 使用环境
警告
1 使用时，不要跌落、敲打，冲击加速度不得大于980m/s2。 以防开关外壳体虽未破损但内部可能破损而产生误动作。 2 电源电缆的允许拉伸强度是35N。高于此力时可能发生故 障。使用时请夹持本体。 3 配管时，螺纹拧入力矩为7～9N·m。超过此力矩会出现 故障。 4 不得使用有腐蚀性或易燃的气体和液体。 5 为防止扭力、 拉伸或力矩载荷作用于管子和接头上， 配管需 要足够长。 6 如使用非SMC品牌的软管， 必须确保管子外径公差满足以 下规格 ：
SMC压力开关设定
SMC压力开关设定ISE40-01-62L-M如何设定一．初始设定1.按“SET”键2S以上，直到显示“1no”。
当“1no”时开。
2.按“△”或“▽”选择out1输出模式。
（“1no”常开“1nc”常闭）设：1no3 按“SET”键，再按“△”或“▽”选择out2输出模式。
（“2no ”常开，“2nc”常闭）设：2no4.按“SET”键，再按“△”或“▽”选择响应时间。
（“2.5”=2.5ms，“24”=24ms.“192=192ms”. “768”=768ms）在它们中间选一。
设：245. 按“SET”键，再按“△”或“▽”选择“自动预置模式”或“手动预置模式”。
（“Aut”=自动预置模式，“nAn”=手动预置模式，设：nAn6.按“SET”键设定完毕。
二．手动压力设定1．手动设定模式在初始模式设定下，选择手动预置模式，并且按“SET”键，直到显示“P_1”(如上面选“1nc”，对应是“n_1”)。
2．输入out1⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_1”和设定值，按“SET”键确认。
设：3（低压）3．输入out1⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_2”和设定值，按“SET”键确认。
设：3（低压）4．输入out2⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_3”和设定值，按“SET”键确认。
设：3.6（高压）5．输入out2⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。
交替显示“P_4 ”和设定值，按“SET”键确认。
设：3.6（高压）三．单位设定1．按“△”键或按“▽”键，设定单位PR=KP或MP bRr=bar GF=Kg/c㎡inN=inHg PS=PS1 nn=mmHg,按“SET”键确认。
四．上锁模式1．按住“SET”键或更长，当显示UnL时释放，按“△”键或按“▽”键，显示“LoC，”按“SET”键完成。
SMC压力开关如何调试
SMC压力开关如何调试?发表于：2019年07月30日17:02转发0针对我司客户对SMC压力开关的调试问题，我们做出了以下总结：问题一、客户：ZSE40F设置1no,2no时,当P1:-7.9,P2:-10.8,P3:-93.8,P4:-100时,信号灯输出混乱，请教是设置原因或产品质量问题?欧迅自动化设备回答:1:对于ZSE40F来说,当设置1no,2no时,在压力输出范围内红绿输出信号灯要亮. 2:压力值输出数值设置一般要求:P1﹤P2﹤P3﹤P4。
压力在P1至P2范围内绿灯亮，压力在P3至P4范围内红灯亮，相应的信号灯在范围外不亮。
3:你的开关应设置成P1:-100,P2:-93.8,P3:-10.8,P4:-7.9,相应设置1no，2no，若真空值为-95.0Kpa(P1:-100～P2:-93.8之间)左右时绿灯亮，这时红灯不会亮,若真空值为-9.0Kpa(P1:-10.8～P2:-7.9之间)左右时红灯亮，这时绿灯不会亮,若压力值在这两者各自的范围外，则信号灯输出恰恰相反。
4：你的压力值要这样设置，建议你使用真空压ZSE40（范围-101.3～10)更合适.问题二、客户：请教当ZSE40F设置成1nc，2nc时,是否信号灯就不亮?欧迅自动化设备简单的回答：设置1nc,2nc仅仅表示在设置范围内的输出灯不亮,在范围外的灯照样亮.问题三、客户：请教ZSE40的信号灯设置怎么与ZSE40F不一样,应如何设置?欧迅自动化设备简单的回答：1.压力开关ZSE40F,ISE40相对应的1no,2no为常开,1nc,2nc为常闭；压力开关ZSE40(真空压)相对应的1no,2no为常闭,1nc,2nc为常开。
2：当设置成1nc，2nc时出现的为n1，n2，n3，n4，这时要求n1﹤n2﹤n3﹤n4，这时压力值在相对应的范围内会亮。
3：ZSE40（真空压）在n1和n4临界点的输出信号也不一样。
附一：SMC压力开关的使用一：使用环境1：适合流体：空气、非腐蚀性气体；2：使用温度：保存时0～50℃，工作时10～50℃。
SMC压力开关如何调试
SMC压力开关如何调试SMC压力开关如何调试?发表于：2019年07月30日17:02转发0针对我司客户对SMC压力开关的调试问题，我们做出了以下总结：问题一、客户：ZSE40F设置1no,2no时,当P1:-7.9,P2:-10.8,P3:-93.8,P4:-100时,信号灯输出混乱，请教是设置原因或产品质量问题?欧迅自动化设备回答:1:对于ZSE40F来说,当设置1no,2no时,在压力输出范围内红绿输出信号灯要亮. 2:压力值输出数值设置一般要求:P1﹤P2﹤P3﹤P4。
压力在P1至P2范围内绿灯亮，压力在P3至P4范围内红灯亮，相应的信号灯在范围外不亮。
3:你的开关应设置成P1:-100,P2:-93.8,P3:-10.8,P4:-7.9,相应设置1no，2no，若真空值为-95.0Kpa(P1:-100～P2:-93.8之间)左右时绿灯亮，这时红灯不会亮,若真空值为-9.0Kpa(P1:-10.8～P2:-7.9之间)左右时红灯亮，这时绿灯不会亮,若压力值在这两者各自的范围外，则信号灯输出恰恰相反。
4：你的压力值要这样设置，建议你使用真空压ZSE40（范围-101.3～10)更合适.问题二、客户：请教当ZSE40F设置成1nc，2nc时,是否信号灯就不亮?欧迅自动化设备简单的回答：设置1nc,2nc仅仅表示在设置范围内的输出灯不亮,在范围外的灯照样亮.问题三、客户：请教ZSE40的信号灯设置怎么与ZSE40F不一样,应如何设置?欧迅自动化设备简单的回答：1.压力开关ZSE40F,ISE40相对应的1no,2no为常开,1nc,2nc为常闭；压力开关ZSE40(真空压)相对应的1no,2no为常闭,1nc,2nc为常开。
2：当设置成1nc，2nc 时出现的为n1，n2，n3，n4，这时要求n1﹤n2﹤n3﹤n4，这时压力值在相对应的范围内会亮。
3：ZSE40（真空压）在n1和n4临界点的输出信号也不一样。
SMC压力开关如何调试
SMC压力开关如何调试？发表于：2019 年07 月30日17:02 转发0针对我司客户对SMC压力开关的调试问题，我们做出了以下总结：问题一、客户：ZSE40F设置1no,2no 时,当P1:-7.9,P2:-10.8,P3:-93.8,P4:-100 时，信号灯输出混乱，请教是设置原因或产品质量问题？欧迅自动化设备回答：1:对于ZSE40F来说,当设置1no,2no时,在压力输出范围内红绿输出信号灯要亮• 2:压力值输出数值设置一般要求:P1 < P2< P3< P4。
压力在P1至P2范围内绿灯亮，压力在P3至P4范围内红灯亮，相应的信号灯在范围外不亮。
3:你的开关应设置成P1:-100,P2:-93.8,P3:-10.8,P4:-7.9, 相应设置1no, 2no,若真空值为-95.0Kpa（P1:-100〜P2:-93.8之间）左右时绿灯亮，这时红灯不会亮,若真空值为- 9.0Kpa（P1:-10.8〜P2:-7.9之间）左右时红灯亮，这时绿灯不会亮,若压力值在这两者各自的范围外，则信号灯输出恰恰相反。
4：你的压力值要这样设置，建议你使用真空压ZSE40（范围-101.3〜10）更合适.问题二、客户：请教当ZSE40F设置成1nc, 2nc时,是否信号灯就不亮？欧迅自动化设备简单的回答：设置1nc,2nc 仅仅表示在设置范围内的输出灯不亮,在范围外的灯照样亮.问题三、客户：请教ZSE40的信号灯设置怎么与ZSE4OF不一样,应如何设置?欧迅自动化设备简单的回答：1.压力开关ZSE40F,ISE40相对应的1no,2no为常开,1 nc,2nc 为常闭；压力开关ZSE40滇空压）相对应的1no,2no 为常闭,1nc,2nc 为常开。
2：当设置成1nc，2nc 时出现的为n1，n2，n3，n4,这时要求n1< n2< n3< n4,这时压力值在相对应的范围内会亮。
SMC ZL Series数字压力开关使用说明书
Before Use
Thank you for purchasing the SMC ZL Series with Digital Pressure Switch. Please read the operation manual carefully before operating the product and make sure you understand its capabilities and limitations. Please keep the operation manual handy for future reference.
A
●PNP output type PNP open collector 2 outputs(OUT1:General purpose,OUT2:Valve control), Max. load current 80 mA, Residual voltage 2 V or less
<How to change the set value> [Normal output (OUT1)] (1) Press the button once in measurement mode.
Names and Functions of Product
Output (OUT1) display (Green): LED is ON when the switch output (OUT1) is turned ON. Output (OUT2) display (Red): LED is ON when the supply pilot valve is ON. LED display: Displays the current status of pressure, setting mode and error code.
真空表——调整方法说明书
型号表示的单位规格是“Mpa”。
模式设定
ቤተ መጻሕፍቲ ባይዱ
SMC-高精度数字式压力开关调整方法
ZSE30/ISE30系列
动作指示灯（绿）：
指示开关的动作状况 △升键： 模式及ON/OFF设定值的 增加。切成峰值显示模式 时使用。 SET键： 各模式的变更及设定值的 确定时使用。
LCD显示：
显示当时的压力状态，设 定模式的状态、被选择的 显示单位、错误模式的显 示。另外，还可进行红色 或绿色的单色显示，输出 时切换成红色和绿色的联 动显示，可选择2种颜色 的显示色。 ▽降键： 模式及ON/OFF设定值的 减少。切成谷值显示模式 时使用。
RESET操作： 同时压升键△及▽降键，起RESET功能的作用。 发生异常时的消除和零点清除时使用
各部分功能介绍
模式设定
初期设定 初期设定模式 连续按压SET键2s以上。显示就变成图A显示色的设定模式 按 SET 键2s以 上
型号表示的单位规格是“Mpa”。 1、显示色的设定 选择LCD显示色 变更显示色时，按压△键或▽键，可选择使用的显示色。
