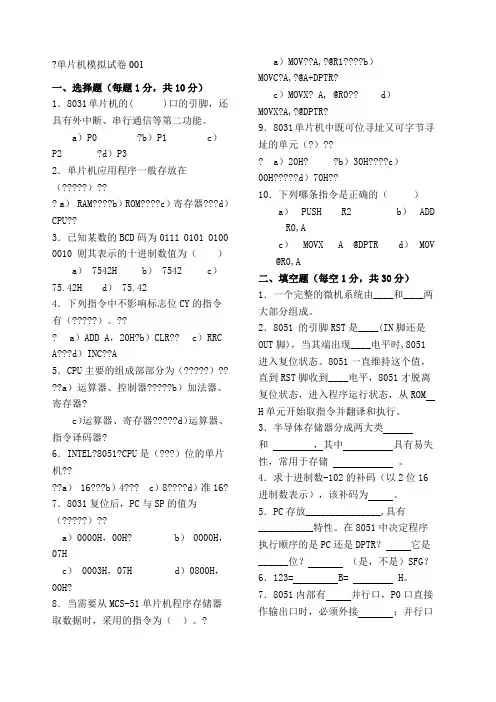

单片机原理 期末考试试题 (附答案)

单片机原理 期末考试试题 (附答案)

?单片机模拟试卷001一、选择题(每题1分,共10分)1.8031单片机的( )口的引脚,还具有外中断、串行通信等第二功能。

a)P0 ?b)P1 c)P2 ?d)P32.单片机应用程序一般存放在(?????)??? a) RAM????b)ROM????c)寄存器???d)CPU??3.已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为()a) 7542H b) 7542 c)75.42H d) 75.424.下列指令中不影响标志位CY的指令有(?????)。

??? a)ADD A,20H?b)CLR?? c)RRC A???d)INC??A5.CPU主要的组成部部分为(?????)?? ??a)运算器、控制器?????b)加法器、寄存器?c)运算器、寄存器?????d)运算器、指令译码器?6.INTEL?8051?CPU是(???)位的单片机????a) 16???b)4??? c)8????d)准16? 7.8031复位后,PC与SP的值为(?????)??a)0000H,00H? b) 0000H,07Hc) 0003H,07H d)0800H,00H?8.当需要从MCS-51单片机程序存储器取数据时,采用的指令为()。

? a)MOV??A,?@R1????b)MOVC?A,?@A+DPTR?c)MOVX? A, @R0?? d)MOVX?A,?@DPTR?9.8031单片机中既可位寻址又可字节寻址的单元(?)??? a)20H? ?b)30H????c)00H?????d)70H??10.下列哪条指令是正确的()a) PUSH R2 b) ADDR0,Ac) MOVX A @DPTR d) MOV@R0,A二、填空题(每空1分,共30分)1.一个完整的微机系统由____和____两大部分组成。

2.8051 的引脚RST是____(IN脚还是OUT脚),当其端出现____电平时,8051进入复位状态。

单片机原理及应用期末复习题库(含答案)

单片机原理及应用期末复习题库(含答案)

一、填空题1.十进制255的二进制是11111111,十六进制是FF。

2.单片机是将CPU、存储器、特殊功能寄存器、定时/计数器和输入/输出接口电路、以及相互连接的总线等集成在一块芯片上。

3.AT89S51单片机共有4个8位的并行I/O口,其中既可用作地址/数据口,又可用作一般的I/O口的是P0。

4.若采用12MHz的晶振,则MCS-51单片机的振荡周期为1/12μS,机器周期为1μS。

5、AT89S51单片机字长是8位,有40根引脚。

6.89S51单片机是8位单片机,其PC计数器是16位。

7.若单片机使用的晶振频率是6MHz,那么一个振荡周期是1/6µS,一个机器周期是2μS。

8.89S51单片机是+5V供电的。

9.堆栈是内部数据RAM区中,数据按先进后出的原则出入栈的。

10.MSC-51系列单片机具有4个并行输入/输出端口,其中P0口是一个两用接口,它可分时输出外部存储器的低八位地址和传送数据,而P1口是一个专供用户使用的I/O口,常用于第二功能的是P3口。

11.当单片机系统进行存储器扩展时,用P2口的作为地址总线的高八位,用P0作为地址总线的低八位。

12.半导体存储器分为ROM和RAM两大类,其中前者具有非易失性(即掉电后仍能保存信息),因而一般用来存放系统程序,而后者具有易失性,因而一般用来存放经常变动的用户程序中间结果等。

13.当单片机系统需要外扩展存储器时,P2和P0作为地址总线。

14.AT89S51单片机上电初始化后,将自动设置一些寄存器的初始值,其中堆栈指针SP的初始值为07H,P0口复位值是FFH。

15.单片机两种节电模式:空闲模式和掉电模式,节电模式是由特殊功能寄存器PCON中的有关位来控制的。

16.在AT89S51单片机中,RAM是数据存储器,ROM为程序存储器。

17.单片机的复位方式主要有上电复位和按键复位两种。

18.AT89S51单片机的内部RAM的寻址空间为256B,而内部ROM的寻址空间为4K。

单片机原理及应用期末考试题试卷大全(含答案)

单片机原理及应用期末考试题试卷大全(含答案)

单片机模拟试卷001一、选择题(每题1分,共10分)1.8031单片机的( )口的引脚,还具有外中断、串行通信等第二功能。

a)P0 b)P1 c)P2 d)P32.单片机应用程序一般存放在()a)RAM b)ROM c)寄存器 d)CPU3.已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为()a)7542H b)7542 c)75.42H d)75.424.下列指令中不影响标志位CY的指令有()。

a)ADD A,20H b)CLR c)RRC A d)INC A5.CPU主要的组成部部分为()a)运算器、控制器 b)加法器、寄存器c)运算器、寄存器 d)运算器、指令译码器6.INTEL 8051 CPU是()位的单片机a)16 b)4 c)8 d)准167.8031复位后,PC与SP的值为()a )0000H,00H b)0000H,07H c)0003H,07H d)0800H,00H8.当需要从MCS-51单片机程序存储器取数据时,采用的指令为()。

a)MOV A, @R1 b)MOVC A, @A + DPTRc)MOVX A, @ R0 d)MOVX A, @ DPTR9.8031单片机中既可位寻址又可字节寻址的单元是()a)20H b)30H c)00H d)70H10.下列哪条指令是正确的()a)PUSH R2 b)ADD R0,Ac)MOVX A @DPTR d)MOV @R0,A二、填空题(每空1分,共30分)1.一个完整的微机系统由和两大部分组成。

2.8051 的引脚RST是____(IN脚还是OUT脚),当其端出现____电平时,8051进入复位状态。

8051一直维持这个值,直到RST脚收到____电平,8051才脱离复位状态,进入程序运行状态,从ROM H单元开始取指令并翻译和执行。

3.半导体存储器分成两大类和,其中具有易失性,常用于存储。

2023年《单片机原理及应用》期末试题及答案

2023年《单片机原理及应用》期末试题及答案

2023年《单片机原理及应用》期末试题及答案课程名称:单片机原理及应用考试方式:闭卷考试时间: 120分钟一、单项选择题(每小题1分,共15分)1.在片内RAM中,若某位的位地址为40H,则该位所在字节的字节地址为( B )。

A、27HB、28HC、29HD、2AH2.要用传送指令访问MCS-51片外RAM,它的指令操作码助记符应是( B )。

A、MOVB、MOVXC、MOVCD、以上都是3.CPU寻址外设端口地址的方法有两种,一种是统一编址,还有一种是( C )A、混合编址B、动态编址C、独立编址D、变址编址4.AT89S51的中断源全部编为同级时,优先级别最高的是( D )。

A、T1B、外部中断1C、串行口中断D、外部中断05.MCS—51单片机的复位信号是( A )有效。

A、高电平B、低电平C、脉冲D、下降沿6.设MCS-51单片机晶振频率为12MHz,定时器作计数器使用时,其最高的输入计数频率应为( C )A、2MHzB、1MHzC、500KHzD、250KHz7.已知1只共阴极LED显示器,其中a笔段为字形代码的最低位,若需显示数字1,它的字形代码应为( A )。

A、06HB、F9HC、30HD、CFH8.若某存储器芯片地址线为12根,那么它的存储容量为( C )。

A. 1KBB. 2KBC.4KBD.8KB9.51单片机中, 能做数据线用的I/O接口是( A )。

A、P0B、P1C、P2D、P310.定时器/计数器工作方式1是( D )。

A、8位计数器结构B、2个8位计数器结构C、13位计数结构D、16位计数结构12.若定时/计数器能自动重装载初值,则它工作在( C )A、方式0B、方式1C、方式2D、方式313.关于中断,下列说法正确的是( B )。

A、同级别的中断请求按时间的先后顺序响应B、同级别的中断请求按查询中断标志的先后顺序响应C、同级别的中断能嵌套D、同一时间同级别的多中断请求将形成阻塞,系统无法响应14.AT89S51的片内RAM空间为( A )。

单片机期末考试题目及答案详解c

单片机期末考试题目及答案详解c

单片机期末考试题目及答案详解c一、选择题1. 单片机的核心是()。

A. 微处理器B. 存储器C. I/O接口D. 总线答案:A2. 下列哪一项不是单片机的外设?A. 定时器B. 计数器C. 显示器D. 微处理器答案:D3. 8051单片机的外部数据总线宽度是()位。

A. 4位B. 8位C. 16位D. 32位答案:B二、填空题1. 单片机的最小系统通常包括________、________和________。

答案:微处理器,存储器,I/O接口2. 8051单片机的内部数据存储器地址范围是________。

答案:00H-FFH三、简答题1. 简述单片机的工作原理。

答案:单片机的工作原理基于程序存储执行的概念。

微处理器从程序存储器中取出指令,解码后执行相应的操作。

操作可能涉及内部或外部数据存储器、I/O接口等。

单片机通过时钟信号同步所有操作,实现对外部世界的控制和数据处理。

2. 描述8051单片机的中断系统。

答案:8051单片机具有两个外部硬件中断和一个定时器/计数器中断。

中断允许单片机在执行主程序的同时响应外部事件。

中断系统包括中断请求、中断使能、中断优先级和中断服务程序。

四、计算题1. 给定一个8051单片机的时钟频率为12MHz,计算其机器周期和指令周期。

答案:8051单片机的机器周期是时钟周期的12倍,因此机器周期为1/(12MHz/12) = 1μs。

大多数指令需要1到2个机器周期来完成,因此指令周期可能是1μs到2μs。

五、编程题1. 编写一个8051单片机的程序,实现将累加器A中的值加1。

答案:```MOV A, #0x01 ; 将初始值1加载到累加器AADD A, #0x01 ; 将累加器A中的值加1```六、分析题1. 分析以下8051单片机汇编语言程序段的功能。

```MOV DPTR, #0x1234MOVX A, @DPTRMOV R0, ADEC R0MOV @R0, A```答案:该程序段首先将数据指针DPTR设置为0x1234,然后通过MOVX 指令将外部数据存储器地址0x1234处的值移动到累加器A。

51单片机期末考试复习题(附答案)

51单片机期末考试复习题(附答案)

单片机原理及应用复习一、填空题1.单片机又称为微控制器,将CPU、存储器、I/O集成到一个芯片上。

2.单片机的RST/VPD引脚为单片机的商店复位或掉电保护端,但单片机振荡器工作时,该引脚上只要出现持续两个机器周期的高电平,就可实现复位操作,是单片机回到初始状态。

̅̅̅̅端保持低电平。

3.单片机只访问外部程序存储器,必须使EA4.单片机程序地址空间中0000H代表复位入口地址、0003H代表外部中断0入口地址、000BH代表定时器/计数器0溢出中断入口地址、0013H代表外部中断1中断入口地址、001BH 代表定时器/计数器1溢出中断入口地址、0023H代表串口中断入口地址。

通常在这些地址中存放一条无条件转移指令。

5.扩展片外数据存储器地址空间与片内数据存储器地址空间可以重叠,是因为访问片内、外使用不同的指令,访问片外采用MOVX指令。

6.单片机应用程序一般放在ROM中,数据一般存放到RAM中。

7.单片机复位后,寄存器PC为0000H、ACC为00H、PSW为00H、SP为07H,此时选择第0组工作寄存器作为通用寄存器。

8.机器指令由操作码和操作数两部分构成。

9.操作数表示参加操作的数本身或操作数所在的地址。

10.单片机特殊寄存器的选址方式只能是直接寻址。

11.可用于寄存器间接寻址的寄存器包括R0、R1、DPTR,这些寄存器起到地址指针的作用。

12.要用传输指令访问单片机片外RAM,它的指令操作助记符是MOVX。

13.指令AJMP的跳转范围是2K,LJMP可在64KB范围内无条件转移。

14.执行PUSH时堆栈指针SP先加1,执行POP堆栈指令是SP后减1,子程序调用LCALL指令隐含2次压栈,子程序返回指令RET隐含2次出栈(弹栈)。

15.绝对调用指令ACALL addr所能调用子程序的范围是2K,LCALL addr指令则是64K。

16.DB、DW、DS伪指令都只能对程序存储器起作用,不能对数据存储器进行初始化。

单片机原理及应用期末考试试卷及答案

单片机原理及应用期末考试试卷及答案

B、C90H
C、1A2H
D、CA0H
[1分](17)一3的补码是( D )
A、10000011 B、11111100 C、11111110
D、111, 脚总是( A )
A、接地 B、接电源 C、悬空
D、不用
[1分](19)进位标志CY在( C)中
A、累加器 B、算逻运算部件ALU C、程序状态字寄存器PSW D、DPOR
B、IE中断允许寄存器内的有关中断允许位置1
C、优先级寄存器内的有关位置1
D、当前一条指令执行完
二、填空题(14小题,共14分)
[1分](1)计算机中常作的码制有
[1分](2)十进制29的二进制表示为
[1分](3)单片微型机 、 和 三部分组成.
[1分](4)若不使用MCS-51片内存器引脚 必须接地.
(A)0003H (B)2000H (C)000BH (D)3000H [1分](26)对程序存储器的读操作,只能使用( D) (A)MOV指令 (B)PUSH指令 (C)MOVX指令(D)MOVC指令 [1分](27)ORG 0003H
LJMP 2000H ORG 000BH LJMP 3000H 当CPU响应外部中断0后,PC的值是( B) A、 0003H B、2000H C、000BH D、3000H [1分](28)执行PUSH ACC指令,MCS-51完成的操作是( B) A、(ACC)→(SP) SP-1→ SP B、SP+1→ SP (ACC)→(SP) C、SP-1 →SP (ACC)→ (SP) D、(ACC) →(SP) SP+1→ SP
[1分](3)请叙述微处理器μP、微机μC和微机系统μCS三者之间的区别。
[1分](4)单片机与其他常见微机(如PC机)有什么不同?它有什么独特优点?

单片机期末考试题目及答案详解c

单片机期末考试题目及答案详解c

单片机期末考试题目及答案详解c一、选择题1. 单片机是一种______。

A. 微处理器B. 微型计算机C. 微控制器D. 微电脑答案:C2. 下列哪个不是单片机的组成部分?A. 中央处理单元(CPU)B. 存储器C. 显示器D. 输入/输出设备答案:C二、填空题1. 单片机的存储器分为______和______。

答案:程序存储器;数据存储器2. 单片机的I/O口具有______功能。

答案:双向通信三、简答题1. 简述单片机的工作原理。

答案:单片机的工作原理基于中央处理单元(CPU)对程序存储器中的指令进行取指、译码和执行的过程。

CPU按照指令的类型,控制数据存储器和I/O设备进行数据的读取、处理和输出。

2. 单片机在嵌入式系统中的作用是什么?答案:单片机在嵌入式系统中充当控制核心的角色,负责接收外部信号,执行预设的程序逻辑,控制其他硬件设备,实现系统的自动化控制功能。

四、计算题1. 假设一个单片机的时钟频率为8MHz,计算其机器周期和指令周期。

答案:机器周期为1/(8MHz/12)= 1.5μs,指令周期一般为1到2个机器周期,具体取决于指令类型。

五、编程题1. 编写一段程序,实现将累加器A中的值加1后存储回A。

答案:```; 假设初始值已经在A中INC A ; 将A中的值加1```六、案例分析题1. 分析以下程序段的功能,并指出可能存在的问题。

```MOV A, #0x01 ; 将立即数1加载到累加器AMOV P1, A ; 将A的值传送到P1端口```答案:该程序段的功能是将累加器A中的值1输出到P1端口。

可能存在的问题是如果P1端口之前有其他数据,那么这些数据会被覆盖,可能会导致意外的输出结果。

七、论述题1. 论述单片机在现代工业自动化中的应用及其重要性。

答案:单片机在现代工业自动化中扮演着核心角色,它们被广泛应用于各种控制设备中,如机器人、自动化生产线、智能仪表等。

单片机的小型化、低成本、高可靠性和易于编程的特点使其成为实现工业自动化的关键技术之一。

单片机原理-期末考试试题-(附答案)

单片机原理-期末考试试题-(附答案)

单片机原理-期末考试试题-(附答案)单片机原理及应用期末考试试题汇总1、单片机是将微处理器、一定容量的 RAM 和ROM以及(I/O)口、定时器等电路集成在一块芯片上而构成的微型计算机。

2、单片机89C51片内集成了(4)KB的FLASH ROM,共有(5)个中断源。

3、两位十六进制数最多可以表示(256)个存储单元。

4、89C51是以下哪个公司的产品?( C )A、INTELB、AMDC、ATMELD、PHILIPS5、在89C51中,只有当EA引脚接(高)电平时,CPU才访问片内的Flash ROM。

6、是非题:当89C51的EA引脚接低电平时,CPU只能访问片外ROM,而不管片内是否有程序存储器。

T7、是非题:当89C51的EA引脚接高电平时,CPU只能访问片内的4KB空间。

F8、当CPU访问片外的存储器时,其低八位地址由(P0)口提供,高八位地址由(P2)口提供,8位数据由(P0)口提供。

9、在I/O口中,(P0)口在接LED时,必须提供上拉电阻,(P3)口具有第二功能。

10、是非题:MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同的。

F11、是非题:是读端口还是读锁存器是用指令来区别的。

T12、是非题:在89C51的片内RAM区中,位地址和部分字节地址是冲突的。

F13、是非题:中断的矢量地址位于RAM区中。

F14、MCS-51系列单片机是属于(B)体系结构。

A、冯诺依曼B、普林斯顿C、哈佛D、图灵15、89C51具有( 64 ) KB的字节寻址能力。

16、是非题:在89C51中,当CPU访问片内、外ROM区时用MOVC指令,访问片外RAM区时用MOVX指令,访问片内RAM区时用MOV 指令。

T17、在89C51中,片内RAM分为地址为 00H~7FH 的真正RAM区,和地址为80H~FFH的特殊功能寄存器(SFR) 区两个部分。

18、在89C51中,通用寄存器区共分为(4)组,每组(8)个工作寄存器,当CPU复位时,第(0)组寄存器为当前的工作寄存器。

单片机原理与应用期末试题及答案

单片机原理与应用期末试题及答案

1。

C语言提供的合法的数据类型关键字(B)A、DoubleB、shortC、integerD、Char2。

片内RAM的20H~2FH为位寻址区,所包含的位地址是(B)A、00H~20HB、00H~7FHC、20H~2FHD、00H~FFH3.MCS—51单片机的复位信号是(A)有效A、高电平B、低电平C、脉冲D、下降沿4。

89C51的单片机的堆栈指针(A)A、只能位于内部RAM低128B字节范围内B、可位于内部RAM低256字节范围内C、可位于内部ERRAM内。

D、可位于内部RAM或外部RAM内5.在串行口工作于移位寄存器方式时,其接受由(C)来启动A、RENB、RIC、REN和RID、TR6.单片机中断系统的总允许位为(EA=1)7.当MCS-51单片机接有外部存储器,P2口可作为(D)A、数据输入口B、数据的输出口C、准双向输入/输出口D、输出高8位地址8.C51中一般指针变量占用(C)字节存储A、一个B、两个C、三个D、四个9.使用宏来访问绝对地址时,一般需包含的库文件是(B)A、reg51。

hB、absacc。

hC、intrins。

hD、startup。

h10。

单片机的定时器/计数器工作方式1是 (D )A、8位计数器结构B、2个8位计数器结构C、13位计数结构D、16位计数结构11.C语言提供的特殊寄存储器的数据类型关键字是(sfr/sfr16)12。

8031单片机中,将累加器A中的数输入外RAM的40H单元,可执行的指令()MOV R1, #40H MOVX @R1 , A13。

MCS—51单片机,通常将中间计算器结果放在 (RAM)14.外部中断1的中断入口地址为(0013H)15。

单片机中断系统的优先级是由 (中断优先级控制寄存器IP)控制16.采用(static)关键字定义静态变量17。

采用(地址寄存器), 实现P0口可作地址和数据分时复用。

18.单片机总线系统不包含(文件总线)总线系统包括:地址总线,数据总线,控制总线19。

完整版单片机原理及接口技术期末考试试题及答案

完整版单片机原理及接口技术期末考试试题及答案

《单片机原理及接口技术》试卷一.单项选择题(每题1分,共20分)1.DPTR为()A.程序计数器B.累加器C.数据指针寄存器D.程序状态字寄存2.PSW的Cy位为()A.辅助进位标志B.进位标志C.溢出标志位D.奇偶标志位3.MCS-51单片机片内ROM容量为()A.4KBB.8KBC.128BD.256B4.MCS-51单片机片要用传送指令访问片外数据存储器,它的指令操作码助记符是以下哪个?()A.MULB.MOVXC.MOVCD.MOV5.direct表示()A.8位立即数B.16位立即数C.8位直接地址D.16位地址6.堆栈指针SP是一个()位寄存器A.8B.12C.13D.167.定时器/计数器工作方式选择中,当M1M0=11时,其工作方式为()A.方式0B.方式1C.方式2D.方式38.定时器/计数器工作方式0为()A.13位定时/计数方式B.16位定时/计数方式C.8位可自动装入计数初值方式D.2个8位方式9.MCS-51的最小时序定时单位是()A.节拍B.状态C.机器周期D.指令周期10.#data表示()A.8位直接地址B.16位地址C.8位立即数D.16位立即数11.主频为12MHz的单片机它的机器周期为()A.1/12微秒B.0.5微秒C.1微秒D.2微秒12.MCS-51单片机在同一优先级的中断源同时申请中断时,CPU首先响应()。

中断1定时器 D.中断0定时器1 C.外部中断0 B.外部中断A.13.MOVC A ,@A+PC指令对于源操作数的寻址方式是()A.寄存器间接寻址B.寄存器寻址C.立即寻址D.变地寻址PSEN为() 14.A.复位信号输入端B.地址锁存允许信号输出端C.程序存储允许输出端D.程序存储器地址允许输入端15.MCS-51单片机的一个机器周期由()个振荡脉冲组成。

A.2B.4C.6D.1216.MOVC A ,#30H指令对于源操作数的寻址方式是()A.寄存器间接寻址B.寄存器寻址C.立即寻址D.变地寻址17.计算机能直接识别的语言为()A.汇编语言B. 机器语言C.自然语言D.硬件和软件18.PSW的OV位为()A.辅助进位标志B.进位标志C.溢出标志位D.奇偶标志位19.在单片机中()为程序存储器。

单片机原理及应用期末考试试题含答案

单片机原理及应用期末考试试题含答案

单片机原理及应用期末考试试题汇总1、单片机是将微处理器、一定容量的 RAM 和ROM以及 I/O 口、定时器等电路集成在一块芯片上而构成的微型计算机。

2、单片机89C51片内集成了 4 KB的FLASH ROM,共有 5 个中断源。

3、两位十六进制数最多可以表示 256 个存储单元。

4、89C51是以下哪个公司的产品?( C )A、INTELB、AMDC、ATMELD、PHILIPS5、在89C51中,只有当EA引脚接高电平时,CPU才访问片内的Flash ROM。

6、是非题:当89C51的EA引脚接低电平时,CPU只能访问片外ROM,而不管片内是否有程序存储器。

T7、是非题:当89C51的EA引脚接高电平时,CPU只能访问片内的4KB空间。

F8、当CPU访问片外的存储器时,其低八位地址由 P0 口提供,高八位地址由 P2 口提供,8位数据由 P0 口提供。

9、在I/O口中, P0 口在接LED时,必须提供上拉电阻, P3 口具有第二功能。

10、是非题:MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同的。

F11、是非题:是读端口还是读锁存器是用指令来区别的。

T12、是非题:在89C51的片内RAM区中,位地址和部分字节地址是冲突的。

F13、是非题:中断的矢量地址位于RAM区中。

F14、MCS-51系列单片机是属于( B )体系结构。

A、冯诺依曼B、普林斯顿C、哈佛D、图灵15、89C51具有 64 KB的字节寻址能力。

16、是非题:在89C51中,当CPU访问片内、外ROM区时用MOVC指令,访问片外RAM区时用MOVX指令,访问片内RAM区时用MOV指令。

T17、在89C51中,片内RAM分为地址为 00H~7FH 的真正RAM区,和地址为80H~FFH的特殊功能寄存器(SFR) 区两个部分。

18、在89C51中,通用寄存器区共分为 4 组,每组 8 个工作寄存器,当CPU复位时,第 0 组寄存器为当前的工作寄存器。

单片机原理及应用期末考试试题及答案(共4套)

单片机原理及应用期末考试试题及答案(共4套)

单片机考试复习试题及答案(一)一、填空题(25分,每空1分)1. AT89S51单片机为8 位单片机2. MCS-51系列单片机的典型芯片分别为 8031 、 8051 、 8751 。

3. AT89S51的异步通信口为全双工(单工/半双工/全双工)4. AT89S51有 2 级中断, 5 个中断源5. AT89S51内部数据存储器的地址范围是00H~7FH ,位地址空间的字节地址范围是20H~2FH ,对应的位地址范围是00H~7FH ,外部数据存储器的最大可扩展容量是64K 。

6. AT89S51单片机指令系统的寻址方式有__寄存器寻址__、____直接寻址____、___寄存器间接寻址_____、_立即寻址____、基址寄存器加变址寄存器寻址。

7. 如果(A)=34H,(R7)=0ABH,执行XCH A, R7;结果(A)= 0ABH ,(R7)=34H 。

8. 82C55可以扩展3个并行口,其中8 条口线具有位操作功能;9. 当单片机复位时PSW= 00 H,这时当前的工作寄存器区是0区,R4所对应的存储单元地址为04 H。

10. 若A中的内容为67H,那么,P标志位为 1 。

11. 74LS138是具有3个输入的译码器芯片,其输出作为片选信号时,最多可以选中 8 片芯片。

二、判断以下指令的正误:(5分)(1)MOV 28H,@R4;(×)(2)INC DPTR;(√)(3)DEC DPTR ;(×)(4)CLR R0 ;(×)(5)MOV T0,#3CF0H;(×)三、简答题1、如果(DPTR)=507BH,(SP)=32H,(30H)=50H,(31H)=5FH,(32H)=3CH,则执行下列指令后:POP DPH;POP DPL;POP SP;则:(DPH)= ___3CH___;(DPL)=___5FH___;(SP)=___50H___;(6分)2、采用6MHz的晶振,定时1ms,用定时器方式0时的初值应为多少?(请给出计算过程)(6分)解:∵采用6MHZ晶振∴机器周期为2us(213-X)×2×10-6=1×10-3∴X=7692(D)=1E0CH=1 1110 0000 1100(B),化成方式0要求格式为 1111 0000 1100 B即0F00CH综上可知:TLX=0CH, THX=0F0H3. 分析下列程序的功能(5分) PUSH ACC PUSH B POP ACC POP B解: 该程序的功能是通过累加器ACC 与寄存器B 数据交换。

完整版单片机原理及接口技术期末考试试题及答案

完整版单片机原理及接口技术期末考试试题及答案

《单片机原理及接口技术》试卷一.单项选择题(每题1分,共20分)1.DPTR为()A.程序计数器B.累加器C.数据指针寄存器D.程序状态字寄存2.PSW的Cy位为()A.辅助进位标志B.进位标志C.溢出标志位D.奇偶标志位3.MCS-51单片机片内ROM容量为()A.4KBB.8KBC.128BD.256B4.MCS-51单片机片要用传送指令访问片外数据存储器,它的指令操作码助记符是以下哪个?()A.MULB.MOVXC.MOVCD.MOV5.direct表示()A.8位立即数B.16位立即数C.8位直接地址D.16位地址6.堆栈指针SP是一个()位寄存器A.8B.12C.13D.167.定时器/计数器工作方式选择中,当M1M0=11时,其工作方式为()A.方式0B.方式1C.方式2D.方式38.定时器/计数器工作方式0为()A.13位定时/计数方式B.16位定时/计数方式C.8位可自动装入计数初值方式D.2个8位方式9.MCS-51的最小时序定时单位是()A.节拍B.状态C.机器周期D.指令周期10.#data表示()A.8位直接地址B.16位地址C.8位立即数D.16位立即数11.主频为12MHz的单片机它的机器周期为()A.1/12微秒B.0.5微秒C.1微秒D.2微秒12.MCS-51单片机在同一优先级的中断源同时申请中断时,CPU首先响应()。

中断1定时器 D.中断0定时器1 C.外部中断0 B.外部中断A.13.MOVC A ,@A+PC指令对于源操作数的寻址方式是()A.寄存器间接寻址B.寄存器寻址C.立即寻址D.变地寻址PSEN为() 14.A.复位信号输入端B.地址锁存允许信号输出端C.程序存储允许输出端D.程序存储器地址允许输入端15.MCS-51单片机的一个机器周期由()个振荡脉冲组成。

A.2B.4C.6D.1216.MOVC A ,#30H指令对于源操作数的寻址方式是()A.寄存器间接寻址B.寄存器寻址C.立即寻址D.变地寻址17.计算机能直接识别的语言为()A.汇编语言B. 机器语言C.自然语言D.硬件和软件18.PSW的OV位为()A.辅助进位标志B.进位标志C.溢出标志位D.奇偶标志位19.在单片机中()为程序存储器。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

单片机原理及应用期末考试试题汇总1、单片机是将微处理器、一定容量的 RAM 和ROM以及(I/O)口、定时器等电路集成在一块芯片上而构成的微型计算机。

2、单片机89C51片内集成了(4)KB的FLASH ROM,共有(5)个中断源。

3、两位十六进制数最多可以表示(256)个存储单元。

4、89C51是以下哪个公司的产品?( C )A、INTELB、AMDC、ATMELD、PHILIPS5、在89C51中,只有当EA引脚接(高)电平时,CPU才访问片内的Flash ROM。

6、是非题:当89C51的EA引脚接低电平时,CPU只能访问片外ROM,而不管片内是否有程序存储器。

T7、是非题:当89C51的EA引脚接高电平时,CPU只能访问片内的4KB空间。

F8、当CPU访问片外的存储器时,其低八位地址由(P0)口提供,高八位地址由(P2)口提供,8位数据由(P0)口提供。

9、在I/O口中,(P0)口在接LED时,必须提供上拉电阻,(P3)口具有第二功能。

10、是非题:MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同的。

F11、是非题:是读端口还是读锁存器是用指令来区别的。

T12、是非题:在89C51的片内RAM区中,位地址和部分字节地址是冲突的。

Fword版整理13、是非题:中断的矢量地址位于RAM区中。

F14、MCS-51系列单片机是属于(B)体系结构。

A、冯诺依曼B、普林斯顿C、哈佛D、图灵15、89C51具有 ( 64 ) KB的字节寻址能力。

16、是非题:在89C51中,当CPU访问片内、外ROM区时用MOVC 指令,访问片外RAM区时用MOVX指令,访问片内RAM区时用MOV 指令。

T17、在89C51中,片内RAM分为地址为 00H~7FH 的真正RAM 区,和地址为80H~FFH的特殊功能寄存器(SFR) 区两个部分。

18、在89C51中,通用寄存器区共分为(4)组,每组(8)个工作寄存器,当CPU复位时,第(0)组寄存器为当前的工作寄存器。

19、是非题:工作寄存器区不允许做普通的RAM单元来使用。

F20、是非题:工作寄存器组是通过置位PSW中的RS0和RS1来切换的。

T21、是非题:特殊功能寄存器可以当作普通的RAM单元来使用。

F22、是非题:访问128个位地址用位寻址方式,访问低128字节单元用直接或间接寻址方式。

T23、是非题:堆栈指针SP的内容可指向片内00H~7FH的任何RAM 单元,系统复位后,SP初始化为00H。

Fword版整理24、数据指针DPTR是一个(16)位的特殊功能寄存器寄存器。

25、是非题:DPTR只能当作一个16位的特殊功能寄存器来使用。

F26、是非题:程序计数器PC是一个可以寻址的特殊功能寄存器。

F27、在89C51中,一个机器周期包括( 12)个振荡周期,而每条指令都由一个或几个机器周期组成,分别有单周期指令、双周期指令和(4周期 )指令。

28、当系统处于正常工作状态且振荡稳定后,在RST引脚上加一个( 高 )电平并维持( 2 )个机器周期,可将系统复位。

29、是非题:单片机89C51复位后,其PC指针初始化为0000H,使单片机从该地址单元开始执行程序。

T30、单片机89C51复位后,其I/O口锁存器的值为 0FFH ,堆栈指针的值为 07H ,SBUF的值为不定,内部RAM的值不受复位的影响,而其余寄存器的值全部为 0H 。

31、是非题:单片机系统上电后,其内部RAM的值是不确定的。

T32、以下哪一个为51系列单片机的上电自动复位电路(假设RST 端内部无下拉电阻)(P11图1-8(a))。

33、在89C51中,有两种方式可使单片机退出空闲模式,其一是任何的中断请求被响应,其二是(硬件复位);而只有(硬件复位)方式才能让进入掉电模式的单片机退出掉电模式。

word版整理34、请用下图说明89C51单片机读端口锁存器的必要性。

读锁存器是为了避免直接读端口引脚时,收到外部电路的干扰,而产生的误读现象。

35、请说明为什么使用LED需要接限流电阻,当高电平为+5V时,正常点亮一个LED需要多大阻值的限流电阻(设LED的正常工作电流为10mA,导通压降为0.6V),为什么?解:因为LED导通时,电压降是固定的(0.6V)。

为了使LED既能正常工作(电流为10mA),又不至于被过大的电流损坏,所以必须加一个限流电阻。

36、以下哪一条指令的写法是错误的( C )。

A、MOV DPTR,#3F98H B、MOV R0,#0FEH C、MOV50H,#0FC3DH D、INC R037、以下哪一条指令的写法是错误的( D )。

A、INC DPTRB、MOV R0,#0FEHC、DEC AD、PUSH A38、以下哪一条指令的写法是错误的( B )。

A、MOVC A,@A+DPTRB、MOV R0,#FEHC、CPL AD、PUSH ACC39、是非题:在51系列单片机的指令系统中,其加法、减法、乘法和除法必须有累加器A的参与才能完成。

Tword版整理40、以下哪一条是位操作指令( B )。

A、MOV P0,#0FFHB、CLR P1.0C、CPL AD、POP PSW41、以下哪一条是位操作指令( B )。

A、MOV P1,#0FFHB、MOV C,ACC.1C、CPL AD、POP PSW42、以下哪一条是位操作指令( B )。

A、MOV P0,#0FFHB、SETB TR0C、CPL R0D、PUSH PSW43、简述89C51单片机中断的概念。

当CPU正在处理某件事情的时候,外部发生的某一事件请求CPU 迅速去处理,于是,CPU暂时中止当前的工作,转去处理所发生的时间。

中断服务处理完该事件以后,再回到原来被中止的地方,继续原来的工作,这样的过程成为中断。

44、什么是保护现场,什么是恢复现场?保护现场:当CPU响应中断程序时,硬件会自动把断点地址(16位程序计数器的值)压入堆栈之外,用户还须注意保护有关工作寄存器、累加器、标志位等信息;恢复现场:在完成中断服务程序后,恢复原工作寄存器、累加器、标志位等的内容。

45、单片机89C51有哪些中断源,对其中断请求如何进行控制?word版整理89C51中断系统有5个中断源:●INT0:外部中断0请求,低电平有效。

通过P3.2引脚输入。

●INT1:外部中断1请求,低电平有效。

通过P3.3引脚输入。

●T0:定时器/计数器0溢出中断请求。

●T1:定时器/计数器1溢出中断请求。

●TXD/RXD:串行口中断请求。

当串行口完成一帧数据的发送或接收时,便请求中断。

46、单片机89C51的5个中断源分别为 INT0 、INT1 、T0 、T1 以及 TXD/RXD 。

47、单片机89C51的中断要用到4个特殊功能寄存器,它们是TCON、SCON、 IE 以及IP。

48、在89C51中,外部中断由IT0(1)位来控制其两种触发方式,分别是电平触发方式和边沿触发方式。

49、简述单片机89C51中断的自然优先级顺序,如何提高某一中断源的优先级别。

中断源(控制位)外部中断0(PX0)定时器/计数器0溢出中断(PT0)word版整理外部中断1(PX1)定时器/计数器1溢出中断(PT1)串行口中断(PS)(若某几个控制位为1,则相应的中断源就规定为高级中断;反之,若某几个控制位为0,则相应的中断源就规定为低级中断。

当同时接收到几个同一优先级的中断请求时,响应哪个中断源则取决于内部硬件查询顺序(即自然优先级)。

50、是非题:在89C51中,当产生中断响应时,所有中断请求标志位都由硬件自动清零。

F51、中断处理过程分为3个阶段,即中断响应、中断处理以及中断返回。

52、简述51系列单片机中断响应的条件。

●有中断源发出中断请求;●中断总允许位EA=1,即CPU开中断;●申请中断的中断源的中断允许位为1,即中断没有屏蔽;●无同级或更高级中断正在被服务;●当前的指令周期已经结束;●若现在指令为RETI或者是访问IE或IP指令,则该指令以及紧接着的另一条指令已执行完。

word版整理53、是非题:在51系列单片机中,中断服务程序从矢量地址开始执行,一直到返回指令RETI为止。

T54、在51系列单片机执行中断服务程序时,为什么一般都要在矢量地址开始的地方放一条跳转指令?因为51系列单片机的两个相邻中断源中断服务程序入口地址相距只有8个单元,一般的中断服务程序是容纳不下的,因此一般都要在相应的中断服务程序入口地址中放一条跳转指令。

55、为什么一般都把主程序的起始地址放在0030H之后?因为0000H~0030H中有中断的矢量地址,为了避免冲突,一般都把主程序的起始地址放在0030H之后。

56、是非题:在执行子程序调用或执行中断服务程序时都将产生压栈的动作。

T57、单片机89C51片内有两个 16 位的定时/计数器,即T0和T1,它们都有定时和事件计数的功能。

58、是非题:定时/计数器工作于定时方式时,是通过89C51片内振荡器输出经12分频后的脉冲进行计数,直至溢出为止。

T 59、是非题:定时/计数器工作于计数方式时,是通过89C51的P3.4和P3.5对外部脉冲进行计数,当遇到脉冲下降沿时计数一次。

T60、是非题:定时/计数器在工作时需要消耗CPU的时间。

Fword版整理61、是非题:定时/计数器的工作模式寄存器TMOD可以进行位寻址。

F62、是非题:定时/计数器在使用前和溢出后,必须对其赋初值才能正常工作。

F63、简述定时/计数器4种工作模式的特点。

模式1:是16位的定时器/计数器;模式2:把TL0(或TL1)配置成一个可以自动重装载的8位定时器/计数器;模式3:对T0和T1大不相同。

若将T0设置为模式3,则TL0和TH0被分为两个相互独立的8位计数器。

定时器T1无工作模式3状态。

模式0:与模式1几乎完全相同,唯一的差别是模式0中,寄存器TL0用5位,TH0用8位。

64、如何运用两个定时/计数器相串联来产生一秒的时钟基准信号。

试画出必要的电路部分,并写出程序。

(设晶振频率为12MHz,用LED显示秒信号。

注:计数器输入端为P3.4(T0)、P3.5(T1)。

)ORG 0000HLJMP MAINORG 000BHLJMP ONEORG 001BHLJMP COUORG 0030HMAIN: MOV P1,#0FFHMOV SP,#60HMOV TMOD,#01100001BMOV TL0,#0B0Hword版整理MOV TH0,#3CHMOV TL1,#0F6HMOV TH1,#0F6HSETB TR0SETB TR1SETB ET0SETB ET1SETB EASJMP $ONE: PUSH PSW PUSH ACCMOV TL0,#0B0HMOV TH0,#3CHCPL P1.1POP ACCPOP PSWRETICOU: PUSH PSW PUSH ACCCPL P1.0POP ACCPOP PSWRETI END65、是非题:在51系列单片机的指令中,既有带借位的减法指令,又有不带借位的减法指令。

相关文档
最新文档
