交-交变频器原理
交交变频器的工作原理
交交变频器的工作原理交流变频器（Variable Frequency Drive，简称VFD）是一种电力电子器件，能够将交流电源的频率和电压进行调节，以驱动交流电动机实现电动机的无级调速。
下面将详细介绍交流变频器的工作原理。
交流变频器主要由整流器、中间电路、逆变器和控制电路等部分组成。
1.整流器：交流变频器输入电压为交流电源，通过整流器将交流电转换为直流电。
整流器采用的一般是整流桥电路，由四个二极管构成。
当输入终端为正半周电压时，D1、D2导通，负半周电压时，D3、D4导通，通过整流器将交流电转换为直流电。
2.中间电路：中间电路主要由电容器组成。
电容器的作用是储存能量，平滑整流后的直流电。
在整流器输出的直流电的波动范围内，电容器能够提供稳定的直流电源。
3.逆变器：逆变器是交流变频器的核心部分，将直流电转换为可调频率和可调幅度的交流电。
逆变器采用的是电子开关逆变器，通常采用IGBT（绝缘栅双极性晶体管）作为开关元件。
逆变器根据控制信号调节IGBT的导通和截止，从而实现对输出交流电频率和电压的调节。
4.控制电路：控制电路负责根据用户设定的参数，控制逆变器的工作状态。
控制电路接收用户输入的控制信号，通过对逆变器中的开关元件IGBT的控制，调节输出电压和频率。
控制电路通常由微处理器和相关模拟和数字电路组成。
总结起来，交流变频器的工作原理可以概括为以下几个步骤：1.输入电压经过整流器转换为直流电；2.直流电经过中间电路的储能和滤波，获得稳定的直流电源；3.控制电路接收用户输入的控制信号，并根据信号调节逆变器中的开关元件IGBT的导通和截止；4.逆变器将直流电转换为可调频率和可调幅度的交流电，供给交流电动机。
交流变频器工作原理的核心在于逆变器的控制，通过对逆变器控制信号的调节，可以改变电机的电压和频率，从而实现电机的无级调速。
在变频器的控制下，电机可以根据需要以不同的转速工作，实现对电机的精确控制，提高工作效率，同时也能够达到节能的目的。

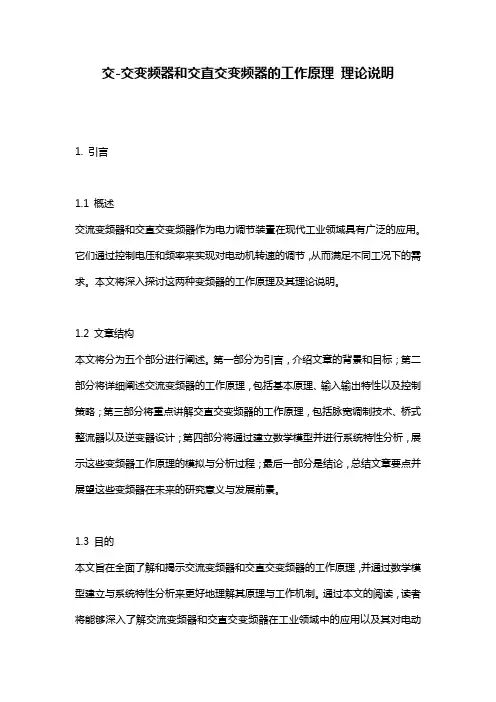

交-交变频器和交直交变频器的工作原理_理论说明
交-交变频器和交直交变频器的工作原理理论说明1. 引言1.1 概述交流变频器和交直交变频器作为电力调节装置在现代工业领域具有广泛的应用。
它们通过控制电压和频率来实现对电动机转速的调节，从而满足不同工况下的需求。
本文将深入探讨这两种变频器的工作原理及其理论说明。
1.2 文章结构本文将分为五个部分进行阐述。
第一部分为引言，介绍文章的背景和目标；第二部分将详细阐述交流变频器的工作原理，包括基本原理、输入输出特性以及控制策略；第三部分将重点讲解交直交变频器的工作原理，包括脉宽调制技术、桥式整流器以及逆变器设计；第四部分将通过建立数学模型并进行系统特性分析，展示这些变频器工作原理的模拟与分析过程；最后一部分是结论，总结文章要点并展望这些变频器在未来的研究意义与发展前景。
1.3 目的本文旨在全面了解和揭示交流变频器和交直交变频器的工作原理，并通过数学模型建立与系统特性分析来更好地理解其原理与工作机制。
通过本文的阅读，读者将能够深入了解交流变频器和交直交变频器在工业领域中的应用以及其对电动机的调节控制效果，为相关技术的研究和实践提供有益参考。
这样会清晰重点说明引言部分的内容。
2. 交流变频器的工作原理:2.1 基本原理：交流变频器是一种电力调节设备，用于将固定频率和振幅的交流电转换为可调节频率和振幅的交流电。
其基本原理是通过控制电压和频率来实现对电机转速的调节。
在交流变频器中，主要由三个部分组成：整流器、逆变器和中间直流环节。
整流器将交流电源转换为直流，并通过逆变器将直流电源再次转换为可调节的交流电源。
2.2 输入输出特性：交流变频器通常具有宽输入电压范围和高输出功率因数。
可以接受不同工作条件下的输入，如不同的供应电压、负载波动等，并产生稳定且可调节的输出。
其中，输入特性包括输入相位角、输入功率因数等；输出特性包括额定输出功率、容量因数、效率等。
这些特性决定了交流变频器在工业应用中的适用性以及对于不同负载情况下的响应能力。
交流变频器的工作原理
交流变频器的工作原理
交流变频器的工作原理是将交流电源通过整流器变换为直流电源，然后再通过逆变器将直流电源转换为可调频率的交流电源。
具体工作原理如下：
1. 输入电源整流：交流变频器首先将输入的交流电源通过整流器转换为直流电压。
整流器通常采用整流桥电路，将交流电源转换为直流电压。
2. 平滑滤波：得到的直流电压通常会存在脉动，为了使输出电压更稳定，交流变频器会使用滤波电路对直流电压进行平滑滤波，降低脉动幅度。
3. 逆变器：平滑滤波后的直流电压会被送入逆变器。
逆变器可以将直流电压通过PWM（脉宽调制）技术转换为可调频率的
交流电压。
具体过程是通过控制开关管的导通和截止时间，改变输出电压的有效值和频率。
4. 控制电路：交流变频器还需要一个控制电路来监测输入电流、输出电压和负载情况，并根据要求调整逆变器的工作状态和参数。
控制电路通常使用微处理器或专用芯片来实现。
通过上述工作原理，交流变频器可以实现对电机的转速和输出功率进行调节，广泛应用于各种场合，如电机驱动、电力调节器等。

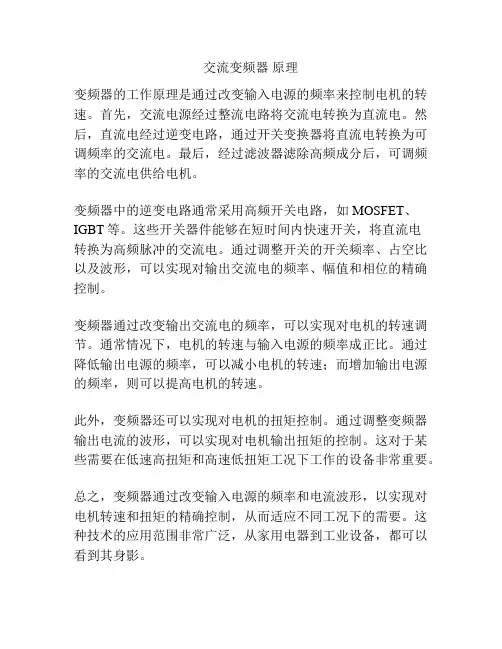

交流变频器 原理
交流变频器原理
变频器的工作原理是通过改变输入电源的频率来控制电机的转速。
首先，交流电源经过整流电路将交流电转换为直流电。
然后，直流电经过逆变电路，通过开关变换器将直流电转换为可调频率的交流电。
最后，经过滤波器滤除高频成分后，可调频率的交流电供给电机。
变频器中的逆变电路通常采用高频开关电路，如MOSFET、IGBT等。
这些开关器件能够在短时间内快速开关，将直流电
转换为高频脉冲的交流电。
通过调整开关的开关频率、占空比以及波形，可以实现对输出交流电的频率、幅值和相位的精确控制。
变频器通过改变输出交流电的频率，可以实现对电机的转速调节。
通常情况下，电机的转速与输入电源的频率成正比。
通过降低输出电源的频率，可以减小电机的转速；而增加输出电源的频率，则可以提高电机的转速。
此外，变频器还可以实现对电机的扭矩控制。
通过调整变频器输出电流的波形，可以实现对电机输出扭矩的控制。
这对于某些需要在低速高扭矩和高速低扭矩工况下工作的设备非常重要。
总之，变频器通过改变输入电源的频率和电流波形，以实现对电机转速和扭矩的精确控制，从而适应不同工况下的需要。
这种技术的应用范围非常广泛，从家用电器到工业设备，都可以看到其身影。

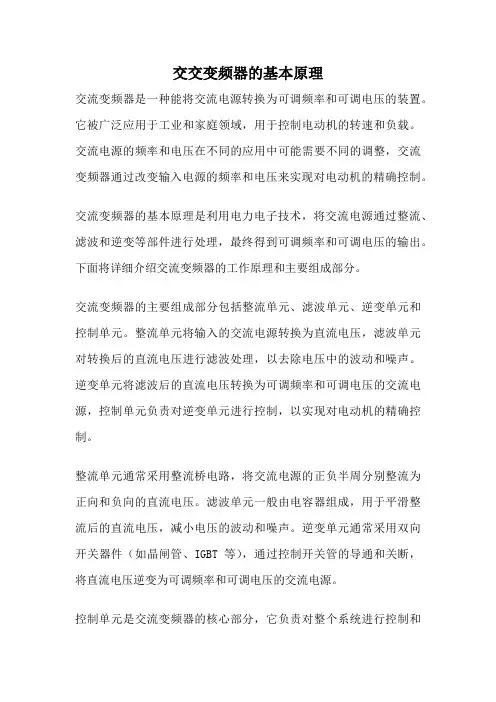

交交变频器的基本原理
交交变频器的基本原理交流变频器是一种能将交流电源转换为可调频率和可调电压的装置。
它被广泛应用于工业和家庭领域，用于控制电动机的转速和负载。
交流电源的频率和电压在不同的应用中可能需要不同的调整，交流变频器通过改变输入电源的频率和电压来实现对电动机的精确控制。
交流变频器的基本原理是利用电力电子技术，将交流电源通过整流、滤波和逆变等部件进行处理，最终得到可调频率和可调电压的输出。
下面将详细介绍交流变频器的工作原理和主要组成部分。
交流变频器的主要组成部分包括整流单元、滤波单元、逆变单元和控制单元。
整流单元将输入的交流电源转换为直流电压，滤波单元对转换后的直流电压进行滤波处理，以去除电压中的波动和噪声。
逆变单元将滤波后的直流电压转换为可调频率和可调电压的交流电源，控制单元负责对逆变单元进行控制，以实现对电动机的精确控制。
整流单元通常采用整流桥电路，将交流电源的正负半周分别整流为正向和负向的直流电压。
滤波单元一般由电容器组成，用于平滑整流后的直流电压，减小电压的波动和噪声。
逆变单元通常采用双向开关器件（如晶闸管、IGBT等），通过控制开关管的导通和关断，将直流电压逆变为可调频率和可调电压的交流电源。
控制单元是交流变频器的核心部分，它负责对整个系统进行控制和调节。
控制单元通常由微处理器和相关电路组成，通过采集和处理输入和输出信号，实现对电动机的速度和转矩进行精确控制。
控制单元可以根据用户设定的参数，通过调整逆变单元的开关频率和占空比，改变输出电源的频率和电压，从而实现对电动机的调速和负载的控制。
交流变频器的工作原理可以简单概括为：首先，交流电源经过整流和滤波处理，转换为直流电压；然后，直流电压经过逆变处理，转换为可调频率和可调电压的交流电源；最后，交流电源经过控制单元的调节，实现对电动机的精确控制。
交流变频器具有多种优点，例如可以实现电动机的无级调速，提高电动机的效率和性能；可以根据不同的负载要求，调整电动机的转速和转矩，提高生产过程的稳定性和可靠性；可以减少电动机的启动电流，降低系统的能耗和运行成本；还可以实现电动机的自动保护和故障诊断，提高系统的安全性和可维护性。

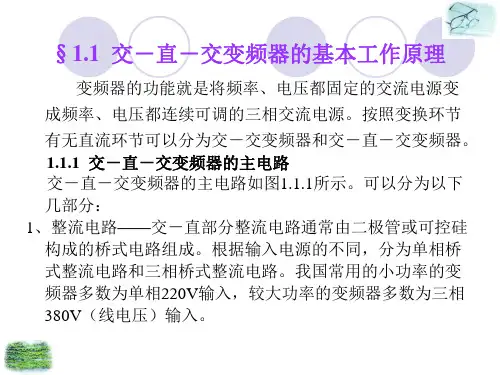

第1章通用变频器的基本工作原理1.1交直交变频器的基本
套三相桥式无环流反并联的可逆装置。正、反向两组晶 阐管按一定周期相互切换。正向组工作时，反向组关断， 在负载上得到正向电压；反向组工作时，正向组关断， 在负载上得到反向电压。工作晶阐管的关断通过交流电 源的自然换相来实现。这样，在负载上就获得了交变的 输出电压uo。
有的交一交变压变频装置用电抗器将输出电流强 制变成矩形波或阶梯波，具有电流源的性质，它 也是电流源型变频器。
注意几点：从主电路上看，电压源型变频器和电 流源型变频器的区别仅在于中间直流环节滤波器 的形式不同，但是这样一来，却造成两类变频器 在性能上相当大的差异，主要表现如下：
(1) 无功能量的缓冲 对于变压变频调速系统来说，变频器的负载是异
3、逆变电路——直－交部分
逆变电路是交－直－交变频器的核心部分，其中6个三 极管按其导通顺序分别用 VT1～VT6表示，与三极管反向并 联的二极管起续流作用。
按每个三极管的导通电角度又分为120°导通型和 180°导通型两种类型。
逆变电路的输出电压为阶梯波，虽然不是正弦波，却是 彼此相差120°的交流电压，即实现了从直流电到交流电的 逆变。输出电压的频率取决于逆变器开关器件的切换频率， 达到了变频的目的。
交－交变频器主要用于大容量交流电动机调速，几乎没 有采用单相输入的，主要采用三相输入。主回路有三脉波零 式电路（有18个晶闸管）、三脉波带中点三角形负载电路 （有12个晶闸管）、三脉波环路电路（有9个晶闸管）、六脉 波桥式电路（有36个晶闸管）、十二脉波桥式电路等多种。
用的最多的是六脉波桥式电路，又分为分离负载桥式电 路和输出负载Y联结两种型式。
U
额定电压
L n P 基频 f
图1.1.11 电压与频率之间的关系
交直交变频器工作原理
交直交变频器工作原理交直交变频器（VFD）是一种用于控制交流电动机转速的设备，它通过改变电机的输入电压和频率，实现对电机转速的精确控制。
在工业生产中，交直交变频器被广泛应用于各种设备和机械，它能够提高设备的效率，降低能耗，延长设备的使用寿命。
本文将介绍交直交变频器的工作原理，以及其在工业领域的应用。
首先，交直交变频器的基本原理是通过控制输入电压和频率，来控制电机的转速。
在传统的交流电动机中，电机的转速是由供电电网的频率决定的，而交直交变频器可以通过内部的电子元件，改变输入电压和频率，从而实现对电机转速的调节。
这样一来，就可以根据实际需求，精确控制电机的转速，提高生产效率。
其次，交直交变频器通过内部的PWM（脉宽调制）控制技术，将直流电转换成可调的交流电。
PWM技术可以控制电压的大小和频率，通过不断地调整电压和频率的波形，来控制电机的转速。
同时，交直交变频器还具有过载保护、短路保护等功能，能够保护电机在工作过程中不受损坏。
再者，交直交变频器在工业领域有着广泛的应用。
它可以应用于各种类型的交流电动机，如感应电动机、同步电动机等。
在风力发电、水泵控制、风机控制、输送带控制等领域，交直交变频器都发挥着重要的作用。
通过控制电机的转速，可以实现能耗的节约，设备的稳定运行，从而降低生产成本，提高生产效率。
最后，交直交变频器的工作原理虽然复杂，但是在实际应用中，它为工业生产带来了巨大的便利和效益。
随着科技的不断进步，交直交变频器的性能和稳定性也在不断提升，它将继续在工业自动化领域发挥着重要的作用。
总之，交直交变频器通过控制输入电压和频率，实现了对电机转速的精确控制，为工业生产带来了诸多便利和效益。
它在工业领域有着广泛的应用前景，将继续发挥着重要的作用。
希望本文能够帮助读者更好地理解交直交变频器的工作原理，为实际应用提供参考。
交交变频器的基本原理
交交变频器的基本原理交交变频器是一种用于控制交流电机转速的电气设备。
其工作原理是通过改变输入电压的频率来控制电机的转速。
交交变频器主要由整流器、滤波器、逆变器、调制器和控制器等部分组成。
交交变频器通过整流器将输入的交流电转换为直流电。
整流器通常采用整流桥电路，将交流电的正半周和负半周分别转换为直流电。
然后，通过滤波器对整流后的直流电进行滤波，去除其中的脉动成分，得到稳定的直流电源。
接下来，稳定的直流电经过逆变器转换为交流电。
逆变器是交交变频器的核心部分，它通过控制开关管的导通和截止来改变输出电压的波形和频率。
逆变器通常采用PWM（脉宽调制）技术，通过调整开关管的导通时间和截止时间，可以控制输出电压的幅值和频率。
调制器是控制逆变器的关键部分，它根据输入的控制信号生成PWM 信号，控制开关管的导通和截止。
调制器根据输入的转速设定值和实际转速反馈信号，通过比较、采样和调整，生成控制信号，控制逆变器的工作状态，从而控制电机的转速。
控制器是交交变频器的智能部分，它根据控制策略和控制算法，实时监测电机的运行状态，并根据需要调整控制信号。
控制器可以通过接口与上位机或其他外部设备进行通信，实现远程监控和控制。
交交变频器的工作原理可以总结为：输入交流电经过整流和滤波得到稳定的直流电，然后通过逆变器将直流电转换为可调频率的交流电，最后通过调制器和控制器控制输出电压的幅值和频率，从而控制电机的转速。
交交变频器具有很高的控制精度和可靠性，广泛应用于工业生产中的各种交流电机控制系统。
它可以实现电机的无级调速，提高生产效率，降低能源消耗。
同时，交交变频器还具有过载保护、短路保护、过热保护等功能，保障电机的安全运行。
交交变频器通过改变输入电压的频率来控制电机的转速，实现电机的无级调速。
其工作原理包括整流、滤波、逆变和控制等步骤。
交交变频器具有高精度、可靠性和多种保护功能，广泛应用于工业生产中的电机控制系统。
通过合理的控制和调节，交交变频器可以提高生产效率，降低能源消耗，实现可持续发展。
交直交变频器整流单元原理图解变频器_软启动器
交-直-交变频器整流单元原理图解 - 变频器_软启动器事实是存在不需要整流单元的变频器，就是所谓的交-交变频器。
但是市场上绝大部分都是交-直-交变频器，也就是含有整流单元的，这完全是技术和市场竞争到肯定程度形成的格局，交直交变频器生产起来价格更低，使用起来更加牢靠成熟，所以大家都使用它。
实际上这点也是符合人类科学争辩的一些规律的，比如我们的声音，现在都要经过数字化，变成简洁的0-1代码，然后传输到远方，再变成真实的声音。
由于简洁的东西简洁量化和处理，所以我们都会把简单的曲线线性化，然后再用线性化的东西去靠近模拟简单的实际环节。
交-直-交变频器，是先把沟通电变成直流，然后再通过IGBT斩波的方式逆变成沟通，斩波时候处理输入的直流电比较简洁了，由于它是直线的，从微积分的道理来看，只要分成够小的很多方块，累积起来作用效果和正弦波是一样的，而IGBT这些器件，本身只能开和关，所以处理方块的信号比较适合了。
所以先把沟通变成了直流，看起来多了一道工序，实际上“磨刀不误砍柴工”，反正简洁很多。
另外整流模块，电容这些属于比较传统成熟的电子器件，价格相对廉价了，只是体积大了一点而已。
交直交变频器比较常见，由整流器、滤波系统和逆变器三部分组成。
整流器为二极管三相桥式不控整流器或大功率晶体管组成的全控整流器，逆变器是大功率晶体管组成的三相桥式电路，其作用正好与整流器相反，它是将恒定的直流电交换为可调电压，可调频率的沟通电。
中间滤波环节是用电容器或电抗器对整流后的电压或电流进行滤波，交直交变频器按中间直流滤波环节的不同，又可以分为电压型和电流型两种，由于把握方法和硬件设计等各种因素，电压型逆变器应用比较广泛，它在工业自动化领域的变频器（接受变压变频VVVF把握等）和IT、供电领域的不间断电源（即UPS,接受恒压恒频CVCF把握）都有应用。
当然，并不是说交交变频器就没有进展了。
矩阵式变频器是一种新型交交直接变频器，由九个直接接于三相输入和输出之间的开关阵组成。
交直交变频器原理图
交直交变频器原理图一、引言交直交变频器是一种常见的电力传动装置，它能够将输入的直流电转换为交流电，并通过变频器实现输出频率的调节。
本文将介绍交直交变频器的工作原理，并提供一个简单的原理图。
二、交直交变频器工作原理交直交变频器主要由整流器、中间直流环节、逆变器三部分组成。
其工作过程如下：1.整流器阶段：–输入的交流电首先经过整流器将其转换为直流电。
2.中间直流环节：–直流电进入中间环节进行储能，并通过电容器平滑输出电流。
3.逆变器阶段：–通过逆变器，将直流电再次转换为交流电，并可以通过调节逆变器的工作频率实现输出频率调节。
4.控制电路：–控制电路根据外部输入的控制信号，调整整个系统的工作状态，实现对输出频率和电压的精确调节。
三、交直交变频器原理图+-----------+ +-----------+ +-----------+AC | | DC | | AC | | Output------>| Rectifier|------->| Capacitor|------->| Inverter |---------| | | | | |+-----------+ +-----------+ +-----------+如上图所示，交直交变频器的原理图包括整流器部分、中间直流环节和逆变器部分。
交流电（AC）经过整流器后被转换为直流电（DC），然后经过中间的电容器进行储能。
最后，通过逆变器再次将直流电转换为交流电输出。
四、总结交直交变频器在工业控制和电力传动中具有重要的应用价值。
通过本文的介绍，我们了解了交直交变频器的工作原理，并提供了简单的原理图示意。
希望对读者有所帮助。
交交变频电路
March 30, 2023
24
交交变频
第五节 电流型交－交变频电路
• 电流型－－输出交变电流 • 单相输入，三相输出 • 由两个电流型逆变器
反并联构成。 • f0 / fi < 1 / 3 时，晶闸
管可实现自然换流， 不需逼迫换流电路。
March 30, 2023
• 要点：
– 交－交变频电路（周波变流器）旳原理及电 路。
March 30, 2023
7
交交变频
第四节 三相交－交变频器
• 三相输入、三相输出－－应用普遍 • 常用零式及桥式交－交变频器比较：
元件 整流 脉波 输出 谐波 功率 个数 形式 数 电压 含量 等级 零式－－18支 半波 少 低 较高 中档 桥式－－36支 全波 多 高 较低 大
• 正、负组间留有死区，以使晶闸管可靠关断。
March 30, 2023
22
交交变频
March 30, 2023
23
• 输出频率 谐振频率
交交变频
• 控制措施：
在每一种电流脉冲开始之前：
– 根据所需电流方向决定触发正组或负组
– 根据所需电流大小在三个输入电压中选择， 并触发相应旳晶闸管。
– 电压选择原则：
March 30, 2023
19
• 交－交变频器旳缺陷：
交交变频
– 晶闸管元件数量多，成本高，控制复杂。
– 最高输出频率受限制， f0 / fi < 1 / 3 。 – 输入侧功率因数低，当输出电压较低时，功
率因数更低。
March 30, 2023
20
第二节 倍频电路
一、三倍增频器 • 电阻负载，电压过零
简述交直交变频器的工作原理
简述交直交变频器的工作原理
交直交变频器是一种用于调节交流电机转速的设备，通过改变电源频率和电压
来控制电机的转速。
下面将简要介绍交直交变频器的工作原理。
交直交变频器的基本组成
交直交变频器由整流器、滤波器、逆变器和控制电路组成。
其中，整流器将交
流电源转换为直流电压，滤波器用于减小电源波动，逆变器将直流电压转换为可变频率的交流电源，控制电路用于实现电机的速度控制。
工作原理
1.整流器工作原理：整流器将交流电源通过整流桥路转换为直流电压，
保证后续逆变器正常工作。
2.滤波器工作原理：滤波器通过电容、电感等元件对电源波动进行滤
波，使输出电压更加稳定。
3.逆变器工作原理：逆变器将直流电压通过PWM调制技术转换为可变
频率、可变相位的交流电源，从而实现对电机转速的精确控制。
4.控制电路工作原理：控制电路通过对逆变器的控制，实现对电机转
速、扭矩的精确调节，采用闭环控制方式保证系统的稳定性和可靠性。
工作过程
1.启动阶段：交直交变频器启动时，先对电机进行加速过程，逆变器
输出频率逐渐增加，将电机带至额定转速。
2.运行阶段：在电机达到稳定转速后，控制电路通过电机回馈信号实
时调整逆变器输出频率，以维持电机在设定转速范围内运行。
3.停止阶段：当电机停止运行时，逆变器逐渐减小输出频率，直至电
机停转。
总结
交直交变频器通过整流、滤波、逆变等环节实现对电机的精确控制，具有调速
范围广、效率高、节能环保等优点，被广泛应用于工业生产中。
熟悉交直交变频器的工作原理，有助于更好地理解电机控制系统的工作方式，提高设备维护和调试效率。
交直交变频器原理
交直交变频器原理
首先，交流电从电源供给到交直交变频器的整流器。
整流器将交流电转换为直流电，通过滤波器进行滤波，去除直流电中的脉动。
然后，直流电进入逆变器，逆变器通过控制开关管开关时间和开关频率，将直流电转换为变频交流电。
逆变器实际上是一个PWM控制电路，其工作原理是通过改变开关管的开关时间和频率，控制输出电压的大小和频率。
逆变器的输出电压和频率可以调节，从而改变电机的转速。
最后，变频交流电通过控制电路，控制逆变器的工作，实现电机转速的控制。
控制电路通过检测电机的转速反馈信号和用户设定的目标速度信号，计算出差值，并调整逆变器的输出频率，使得电机的实际转速逐渐接近目标速度。
交直交变频器的优点是具有较高的效率和节能性。
由于变频器可以根据需要调整电机的转速，可以将电机的负载与实际需求匹配，减少能量的浪费。
此外，变频器还可以实现启动时的平滑启动，避免了传统直接启动方式带来的冲击和损坏。
另外，交直交变频器还具有多种保护功能，如过载保护、过流保护、短路保护等，可以保护电机和变频器免受损坏。
总之，交直交变频器是一种用于控制交流电机转速的装置，通过改变电源频率和电机电压，实现电机转速的调节。
它具有高效率、节能、保护功能等特点，在工业和家庭等领域得到广泛应用。
交交变频的工作原理
交交变频的工作原理
交交变频器是目前广泛应用于工业生产领域的一种高科技设备，它通过改变交流电的频率来调节电机的转速，从而实现对电动机的控制。
其工作原理如下：
1. 变压器
首先，变压器将输入的交流电转换成合适的电压，并为下一步的工作提供电力支持。
有些交交变频器采用自带变压器的形式，也有一些使用外置变压器来完成此步骤。
2. 整流
交交变频器将输入的交流电转换成直流电。
直流电在电路的稳压件中进行调节，以使直流电的电压不受输入电压波动的影响。
3. 逆变
逆变是控制电机转速的关键一步。
交交变频器通过逆变将调节好的直流电转换成交流电，其中，逆变由IGBT（晶体管）发挥着关键作用。
IGBT这种器件极具可控性，可以选定一个逆变频率，在周期内将直流信号变成交流信号输出。
4. 控制
在控制步骤中，交交变频器获取外部控制信号（如工控机、PLC），并通过处理电路将信号变成相应的逆变频率输出。
此外，交交变频器还内置PID等多种控制算法，可以实现精准的电机控制。
交交变频器功耗很小，通过其技术可以将输出电压控制在低噪声水平，同时还可以实现传输高质量的信号。
在工业生产中，交交变频器既能保护电机，延长电机寿命，又可以节约能源，降低生产成本，提高生产效率。
总的来说，交交变频器是一种应用广泛，效果稳定可靠的装置，逐渐取代了传统变速器和机械调速器的位置，使产业生产得到了更高效彻底的推进。
交直交变频器的工作原理
交直交变频器的工作原理
交直交变频器（AC to DC to AC inverter）是一种将直流电能转换为交流电能的
装置。
它主要由整流器、滤波器、逆变器、控制器等组成，其工作原理如下：
1. 整流器
交直交变频器的第一步是将输入的交流电源进行整流，将交流电转换为直流电。
整流器通常采用可控硅等元件，通过控制它们导通角来实现对输入电压的调节和整流。
2. 滤波器
直流电有时候会存在一些涟漪或脉动，为了输出更加平稳的电流，交直交变频
器在整流后会通过滤波器对直流电进行滤波处理，去除脉动部分，使输出直流电更加稳定。
3. 逆变器
经过整流和滤波后的直流电会进入逆变器部分，逆变器是交直交变频器的核心
部件，它能够将直流电再次转换为可控的交流电。
逆变器内通常包含多个功率开关元件（如IGBT或MOS管），这些开关元件根据控制信号的调制来控制电压、频
率等参数。
4. 控制器
交直交变频器的控制器是控制整个系统工作的大脑，其中包括PWM控制模块、电流、电压闭环控制模块等。
控制器接收外部输入信号，对整个系统进行监控和调节，保证输出交流电的电压、频率等参数符合要求。
5. 工作原理总结
整流器将输入的交流电转换为直流电，滤波器去除直流电中的脉动部分，逆变
器将直流电再次转换为可控的交流电，控制器对系统进行监控和调节，保证输出电流符合要求。
通过这一系列步骤，交直交变频器实现了直流电到交流电的转换，并且可以调节输出的电压和频率，适用于各种领域的电力控制应用。
以上就是交直交变频器的工作原理，它通过一系列的转换和控制过程，实现了
电能的高效转换和调节，广泛应用于工业控制、电力电子等领域。
交直交变频器主电路工作原理
交直交变频器主电路工作原理在工业控制领域，交直交变频器是一种常见且重要的电气设备，它起着将交流电能转换为直流电能，再将直流电能转换为可调频的交流电能的作用。
本文将详细介绍交直交变频器主电路的工作原理。
主电路结构交直交变频器的主电路通常包括整流单元、电容滤波单元和逆变单元。
整流单元整流单元的作用是将输入的交流电信号转换为直流电信号。
通常使用整流桥等结构来实现。
整流单元的输出是稳定的直流电压，用于供给后续的电容滤波单元。
电容滤波单元电容滤波单元的作用是对整流输出的直流电压进行滤波，去除其中的脉动成分，使输出更加平稳。
电容滤波单元还可以起到储能的作用，确保后续的逆变单元有稳定的电压来源。
逆变单元逆变单元将电容滤波单元输出的直流电压再次转换为交流电信号，且输出频率可调。
逆变单元通常采用可控硅等器件，通过控制开关状态来调整输出频率和幅值，从而实现交直交变频器的功能。
工作原理交直交变频器的主电路工作原理如下：1.输入的交流电信号经过整流单元转换为直流电信号，经过电容滤波单元进行滤波，得到平稳的直流电压。
2.直流电压经过逆变单元，根据控制信号以可调的方式转换为交流电信号，输出给电机或其他负载。
3.通过控制逆变单元中的开关状态和频率，可以实现对输出交流电的频率和幅值进行调节，从而实现对电机转速的精细控制。
结语交直交变频器主电路的工作原理涉及整流、滤波和逆变等多个环节，通过这些环节的协同工作，实现对电能的高效转换和调节。
交直交变频器在工业生产中有着广泛的应用，对提高生产效率、节约能源等方面起着重要作用。
对于电气工程师来说，深入理解交直交变频器主电路工作原理，对提升自身技术水平具有重要意义。
变频器工作原理
一、变频器工作原理交-直-交变频器工作原理交-直-交变频器先把工频交流电通过整流器变换成直流电，然后再把直流电通过逆变器变换成频率、电压均可控制的交直流。
采用不可控整流器整流，PWM逆变器变压变频的交-直-交变频装置。
用不可控整流器整流，则功率因数高；用PWM逆变器逆变，则谐波可以减少。
二、变频器的使用1.主电路的接线（1)L1 L2 L3是变频器的输入端，U VW是变频器的输出端且与电动机相连。
（2)变频器的输入端和输出端是绝对不允许接错的。
（3)在不允许停机的情况下，需设置逆变器与市电切换电路。
2.控制电路的接线（1）模拟量控制线（2）开关量控制线（3）变频器的接地3.变频器的各种功能（1）监控运行的系统（2）设置频率的参数（3）设置不同的操作模式（4）清除所有的参数设置（5）设置电子过电流保护装置（6）频率跳变的设置（7）直流制动参数的设置（8）通过多段速的设置，实现电动机有不同的转速（9）输入端子不同功能的选择（10）输入不同的正反转电机频率，进行频率的检测，观察二极管的发光情况（11）遥控功能的选择3.各操作模式的区别（1）以Pr*79为例的各操作模式区别1.Pr*79=0；主要是实现操作模式下的点动转化2.Pr*79=1；PU模式下运行，主要由面板进行频率的设定和启、停3.Pr*79=2；外部操作模式运行，由外部进行频率的设定和启、停4.Pr*79=3；组合1模式下运行，由外部驱动和面板的设定5.Pr*79=4；组合2模式下运行，由面板驱动和外部进行设定6.Pr*79=6；主要是运行状态下实现PU和外部操作模式的转化7.Pr*79=7；外部操作模式(PU操作互锁）8.Pr*79=8；切换到除外部操作模式外的操作模式（运行时禁止）（2）以Pr*59为例的各操作模式区别1.Pr*59=1;既有遥控功能又有及记忆功能2.Pr*59=2;只有遥控功能却没有记忆功能三、实训中出现的问题及解决方法1.清楚所有的参数设置每次设置完参数完成任务后，发现不能把所有的参数设置给清除（即不能实现参数清除的功能）解决方法：经常在外部模式下运行，所以面板对参数设置的清除是没有用的，要把外部模式转化为PU模式下才可以进行参数的清除以及参数的设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
New Page 1
图8－4 (a)f 0 /fI =1/2 (b)f0 /fI =1/3 (c)f 0 /fI =1/6
在交－交变频器中，为了减小谐波含量，降低负载转矩脉动，通常应保证f 0 /f I < 1/3，即f 0 <16.7 Hz 。这也是交－交变频器更 适用于低频低速的应用场合的原因。
图8－3
/dldz/xxyd/jjbp/jjbp_right2.htm[2011-3-31 13:29:51]
New Page 1
三相零式交交变频器中每一相都是由反并联的两个三相半波整流电路组成，其半波整流电路的基本输出电压与控制角的关 系为： Ud = 1.17 U2 cosa 因为控制角a可以在 0 至 p 之间变化，因此输出电压Ud 可正可负，从而产生交流电压输出，但是一个整流电路只能输出单 一方向的电流，通过正、负两组整流器反并联，即可以产生交流输出电流，从而实现交流输入到交流输出的直接变换。通过控 制电路使三相整流器的工作各差120°，从而实现三相输出，而三相的基本工作原理是相同的。 交－交变频器的输出电压 返回页首 由于三相零式交－交变频器的输出电压波形是由各段整流电压拼接而成，各段电压的平均值按低频正弦变化。因为三相零式 整流电路的平均直流输出电压最大值为相控角 a＝0 时的整流电压：
因此交－交变频器每相输出电压的有效值为：
在理想情况下，用三相零式整流器组成交－交变频器时，其最大输出相电压有效值可以达到电源相电压的83％。在实际运 行中，为了不造成逆变工况的颠覆，a角不能小于某个极限值amin ，以便为逆变的晶闸管留有换相重叠角和恢复阻断的时间。 所以实际情况下相控整流器每相最大输出电压为：
/dldz/xxyd/jjbp/jjbp_right2.htm[2011-3-31 13:29:51]
New Page 1
交－交变频器的基本原理 交－交变频器的输出电压 交－交变频器的输出频率 交－交变频器的及应用
交－交变频器的基本原理 返回页首
图8-1
图8－1所示为三相零式交－交变频器的原理电路，它是由三组结构完全相同的三相输入、单相输出的变频器组成的，每一 组可用图8－2所示的电路图表示。
图8－2
图8－2所示电路由正、负两组相控整流器组成，通过适当的相位控制，使两组整流器轮流导通，正、负组整流器分别流过负 载中的正向和反向输出电流。由于每组整流器都可实现相位控制，为了得到低频输出，可以在电源的若干周波内，先封锁负组 整流器，使正组整流器的相控角连续地按一定规律逐渐由大变小，再由小变大。例如控制角a由90°逐渐变到0°，再由0°逐渐变 到90°，这样就可得到由低变高、再由高变低的输出电压，从而构成正半周的低频输出，如图8－3所示。然后在电流正半波输出 结束后立即封锁正组整流器，再对负组整流器进行同样的控制，又可构成负半周的低频输出。因此只要电源频率相对输出频率 高出许多倍，就可以近似认为输出电压是平滑的正负两半周对称的低频正弦波。
式中e为电压降系数，e＝cosamin。所以交－交变频器输出的最大相电压的有效值为：
交－交变频器输出电压的幅值用amin来调节，若amin及相应的各个控制角增大，则输出电压幅值降低。 交－交变频器的输出频率
图8－5
由图8－6可见，即使对于电阻负载cosy＝1，且输出为全电压e＝1，相位移系数cosj也仅为0.84左右。如果在整流电路中已 经知道总的功率因数为l，相位移因数cosj和畸变因数g之间有如下关系式：
对交－交变频器的进一步分析，可以得出其总的功率因数为：
因此电源输入端的畸变因数为：
/dldz/xxyd/jjbp/jjbp_right2.htm[2011-3-31 13:29:51]
New Page 1
影响，使输出精度受到影响。 余弦交点法的缺点是没有考虑电流断续的影响，输出电流在过零点时不够平滑。
返回页首
交－交变频器的控制方法
返回页首
交－交变频器通常采用余弦交点法进行控制，即由某一代表输出电压和输出频率的给定输出曲线与一余弦曲线相交，在交 点处产生各晶闸管的触发脉冲。改变给定输出曲线的频率和幅值，可以控制交－交变频器的输出电压和频率的大小。这种余弦 交点法很容易用微机控制来实现，并且适用于三相－单相或三相－三相交交变频器。若用模拟电路实现，可能受到干扰和温飘
交－交变频器的功率因数
位移系数cosj与相控角a间有如下关系式： cosj = cosa
返回页首
在相控整流电路中，若设交流电压和电流基波分量之间的相位角为j，如忽略换流重叠角，在相控角为a时，整流装置的相
交－交变频器的输出电压既然由各段相控整流电压组成，因此cosj不高，而且cosa越小，cosj也越小。无论输出的负载性 质如何，这种相位滞后都不可避免。图8－5为不同负载功率因数角y和不同电压降系数e时，cosj的变化规律。
返回页首
对于三相交－交变频器来说，因输入频率通常为电网频率，则当输出频率越低时，即输出频率与电源频率的比值越低时， 在一个输出周期内所包含的电压波段数越多，输出电压的谐波含量越小。图7－4所示为输出、输入频率在不同比值下的输出电 压波形，由图可见比值越小，谐波含量也越小。
/dldz/xxyd/jjbp/jjbp_right2.htm[2011-3-31 13:29:51]
