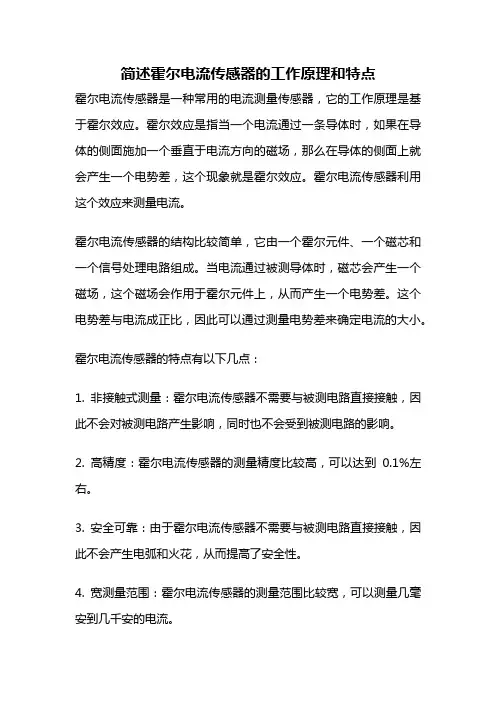

简述霍尔电流传感器的工作原理和特点

简述霍尔电流传感器的工作原理和特点

简述霍尔电流传感器的工作原理和特点霍尔电流传感器是一种常用的电流测量传感器,它的工作原理是基于霍尔效应。

霍尔效应是指当一个电流通过一条导体时,如果在导体的侧面施加一个垂直于电流方向的磁场,那么在导体的侧面上就会产生一个电势差,这个现象就是霍尔效应。

霍尔电流传感器利用这个效应来测量电流。

霍尔电流传感器的结构比较简单,它由一个霍尔元件、一个磁芯和一个信号处理电路组成。

当电流通过被测导体时,磁芯会产生一个磁场,这个磁场会作用于霍尔元件上,从而产生一个电势差。

这个电势差与电流成正比,因此可以通过测量电势差来确定电流的大小。

霍尔电流传感器的特点有以下几点:1. 非接触式测量:霍尔电流传感器不需要与被测电路直接接触,因此不会对被测电路产生影响,同时也不会受到被测电路的影响。

2. 高精度:霍尔电流传感器的测量精度比较高,可以达到0.1%左右。

3. 安全可靠:由于霍尔电流传感器不需要与被测电路直接接触,因此不会产生电弧和火花,从而提高了安全性。

4. 宽测量范围:霍尔电流传感器的测量范围比较宽,可以测量几毫安到几千安的电流。

5. 体积小、重量轻:霍尔电流传感器的体积比较小,重量比较轻,因此比较方便安装和使用。

6. 价格适中:相比于其他电流传感器,霍尔电流传感器的价格比较适中,因此比较受欢迎。

除了以上特点之外,霍尔电流传感器还有一些其他的优点。

例如,它的响应速度比较快,可以达到几微秒的级别;同时,它的温度稳定性比较好,可以在较宽的温度范围内使用。

总的来说,霍尔电流传感器是一种比较优秀的电流测量传感器,它具有非接触式测量、高精度、安全可靠、宽测量范围、体积小、重量轻、价格适中等特点。

在实际应用中,霍尔电流传感器被广泛应用于电力、电子、通信、交通等领域,为工业自动化和智能化提供了重要的支持。

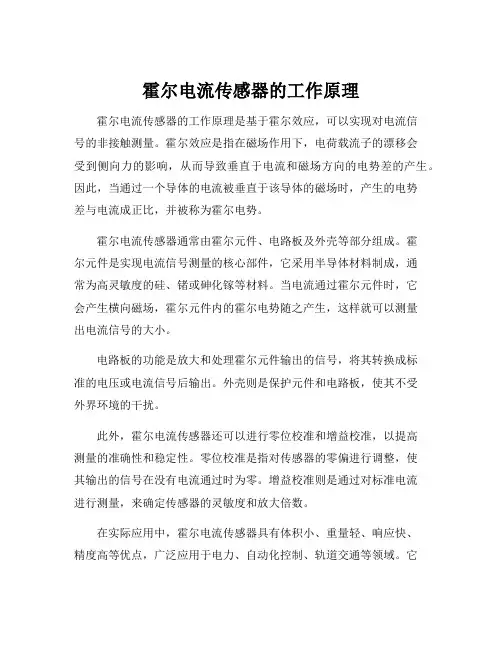

霍尔电流传感器的工作原理

霍尔电流传感器的工作原理

霍尔电流传感器的工作原理
霍尔电流传感器的工作原理是基于霍尔效应,可以实现对电流信
号的非接触测量。

霍尔效应是指在磁场作用下,电荷载流子的漂移会
受到侧向力的影响,从而导致垂直于电流和磁场方向的电势差的产生。

因此,当通过一个导体的电流被垂直于该导体的磁场时,产生的电势
差与电流成正比,并被称为霍尔电势。

霍尔电流传感器通常由霍尔元件、电路板及外壳等部分组成。


尔元件是实现电流信号测量的核心部件,它采用半导体材料制成,通
常为高灵敏度的硅、锗或砷化镓等材料。

当电流通过霍尔元件时,它
会产生横向磁场,霍尔元件内的霍尔电势随之产生,这样就可以测量
出电流信号的大小。

电路板的功能是放大和处理霍尔元件输出的信号,将其转换成标
准的电压或电流信号后输出。

外壳则是保护元件和电路板,使其不受
外界环境的干扰。

此外,霍尔电流传感器还可以进行零位校准和增益校准,以提高
测量的准确性和稳定性。

零位校准是指对传感器的零偏进行调整,使
其输出的信号在没有电流通过时为零。

增益校准则是通过对标准电流
进行测量,来确定传感器的灵敏度和放大倍数。

在实际应用中,霍尔电流传感器具有体积小、重量轻、响应快、
精度高等优点,广泛应用于电力、自动化控制、轨道交通等领域。


还可以与其他传感器结合使用,实现更为复杂的测量和控制功能,具有重要的指导意义。

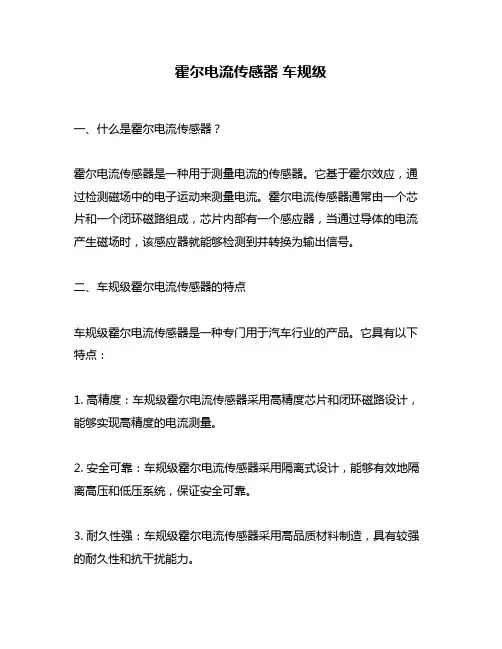

霍尔电流传感器 车规级

霍尔电流传感器 车规级

霍尔电流传感器车规级一、什么是霍尔电流传感器?霍尔电流传感器是一种用于测量电流的传感器。

它基于霍尔效应,通过检测磁场中的电子运动来测量电流。

霍尔电流传感器通常由一个芯片和一个闭环磁路组成,芯片内部有一个感应器,当通过导体的电流产生磁场时,该感应器就能够检测到并转换为输出信号。

二、车规级霍尔电流传感器的特点车规级霍尔电流传感器是一种专门用于汽车行业的产品。

它具有以下特点:1. 高精度:车规级霍尔电流传感器采用高精度芯片和闭环磁路设计,能够实现高精度的电流测量。

2. 安全可靠:车规级霍尔电流传感器采用隔离式设计,能够有效地隔离高压和低压系统,保证安全可靠。

3. 耐久性强:车规级霍尔电流传感器采用高品质材料制造,具有较强的耐久性和抗干扰能力。

4. 适应性广:车规级霍尔电流传感器适用于各种汽车电气系统,能够满足不同应用场合的需求。

三、车规级霍尔电流传感器的应用车规级霍尔电流传感器广泛应用于汽车行业,主要用于以下方面:1. 电池管理系统:车规级霍尔电流传感器可以测量电池充放电过程中的电流变化,帮助管理电池状态。

2. 发动机控制系统:车规级霍尔电流传感器可以测量发动机中的各种电流变化,帮助调节发动机性能。

3. 车载充电桩:车规级霍尔电流传感器可以测量充电桩中的充电过程中的电流变化,帮助管理充电桩状态。

4. 车载娱乐系统:车规级霍尔电流传感器可以测量音响等设备中的各种电流变化,帮助调节音响性能。

四、如何选择适合自己的车规级霍尔电流传感器?在选择适合自己的车规级霍尔电流传感器时,需要考虑以下因素:1. 测量范围:根据实际需求选择合适的测量范围,以保证精度和可靠性。

2. 输出信号:根据实际需求选择合适的输出信号类型,如模拟信号或数字信号。

3. 精度要求:根据实际需求选择合适的精度要求,以保证测量结果的准确性。

4. 工作环境:根据实际工作环境选择合适的车规级霍尔电流传感器,以保证其能够正常工作并具有较长的使用寿命。

霍尔传感器基础知识单选题100道及答案解析

霍尔传感器基础知识单选题100道及答案解析

霍尔传感器基础知识单选题100道及答案解析1. 霍尔传感器是基于()效应工作的。

A. 压电B. 热电C. 霍尔D. 光电答案:C解析:霍尔传感器是基于霍尔效应工作的。

2. 霍尔效应是指在()中,当电流垂直于外磁场通过导体时,在导体的垂直于磁场和电流方向的两个端面之间会出现电势差。

A. 半导体B. 绝缘体C. 导体D. 超导体答案:C解析:霍尔效应是在导体中产生的现象。

3. 霍尔传感器主要用于测量()。

A. 温度B. 压力C. 磁场D. 位移答案:C解析:霍尔传感器主要用于测量磁场。

4. 霍尔传感器输出的信号是()。

A. 模拟信号B. 数字信号C. 脉冲信号D. 交流信号答案:A解析:霍尔传感器输出的通常是模拟信号。

5. 影响霍尔传感器测量精度的因素不包括()。

A. 温度B. 磁场干扰C. 电源电压D. 光照强度答案:D解析:光照强度通常不是影响霍尔传感器测量精度的因素。

6. 霍尔传感器的灵敏度与()有关。

A. 材料性质B. 几何尺寸C. 工作温度D. 以上都是答案:D解析:霍尔传感器的灵敏度与材料性质、几何尺寸和工作温度都有关系。

7. 以下哪种材料不适合制作霍尔传感器()。

A. 硅B. 锗C. 铜D. 砷化镓答案:C解析:铜不具有明显的霍尔效应,不适合制作霍尔传感器。

8. 霍尔传感器的优点不包括()。

A. 精度高B. 响应速度快C. 结构复杂D. 可靠性高答案:C解析:霍尔传感器结构相对简单,不是复杂。

9. 霍尔传感器在测量直流磁场时,()。

A. 无需考虑磁场方向B. 需要考虑磁场方向C. 只适用于匀强磁场D. 只适用于非匀强磁场答案:B解析:测量直流磁场时需要考虑磁场方向。

10. 霍尔传感器的安装位置对测量结果()。

A. 无影响B. 有影响C. 影响很小D. 不确定解析:安装位置会影响霍尔传感器与磁场的相对关系,从而对测量结果有影响。

11. 霍尔传感器的输出电压与()成正比。

A. 输入电流B. 磁场强度C. 输入电流和磁场强度的乘积D. 输入电流和磁场强度的比值答案:C解析:霍尔传感器输出电压与输入电流和磁场强度的乘积成正比。

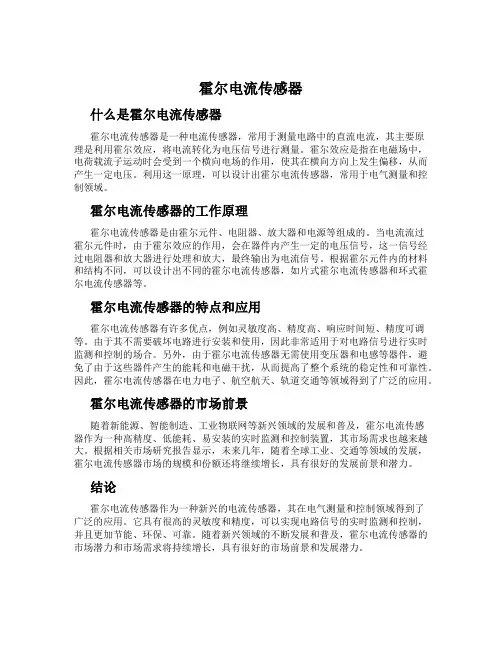

霍尔电流传感器

霍尔电流传感器

霍尔电流传感器什么是霍尔电流传感器霍尔电流传感器是一种电流传感器,常用于测量电路中的直流电流,其主要原理是利用霍尔效应,将电流转化为电压信号进行测量。

霍尔效应是指在电磁场中,电荷载流子运动时会受到一个横向电场的作用,使其在横向方向上发生偏移,从而产生一定电压。

利用这一原理,可以设计出霍尔电流传感器,常用于电气测量和控制领域。

霍尔电流传感器的工作原理霍尔电流传感器是由霍尔元件、电阻器、放大器和电源等组成的。

当电流流过霍尔元件时,由于霍尔效应的作用,会在器件内产生一定的电压信号,这一信号经过电阻器和放大器进行处理和放大,最终输出为电流信号。

根据霍尔元件内的材料和结构不同,可以设计出不同的霍尔电流传感器,如片式霍尔电流传感器和环式霍尔电流传感器等。

霍尔电流传感器的特点和应用霍尔电流传感器有许多优点,例如灵敏度高、精度高、响应时间短、精度可调等。

由于其不需要破坏电路进行安装和使用,因此非常适用于对电路信号进行实时监测和控制的场合。

另外,由于霍尔电流传感器无需使用变压器和电感等器件,避免了由于这些器件产生的能耗和电磁干扰,从而提高了整个系统的稳定性和可靠性。

因此,霍尔电流传感器在电力电子、航空航天、轨道交通等领域得到了广泛的应用。

霍尔电流传感器的市场前景随着新能源、智能制造、工业物联网等新兴领域的发展和普及,霍尔电流传感器作为一种高精度、低能耗、易安装的实时监测和控制装置,其市场需求也越来越大。

根据相关市场研究报告显示,未来几年,随着全球工业、交通等领域的发展,霍尔电流传感器市场的规模和份额还将继续增长,具有很好的发展前景和潜力。

结论霍尔电流传感器作为一种新兴的电流传感器,其在电气测量和控制领域得到了广泛的应用。

它具有很高的灵敏度和精度,可以实现电路信号的实时监测和控制,并且更加节能、环保、可靠。

随着新兴领域的不断发展和普及,霍尔电流传感器的市场潜力和市场需求将持续增长,具有很好的市场前景和发展潜力。

霍尔电流传感器的工作原理和测量方法及应用的详细资料介绍

霍尔电流传感器的工作原理和测量方法及应用的详细资料介绍

霍尔电流传感器的工作原理和测量方法及应用的详细
资料介绍
 霍尔器件是一种采用半导体材料制成的磁电转换器件,霍尔电流传感器包括开环式和闭环式两种,高精度的霍尔电流传感器大多属于闭环式,闭环式霍尔电流传感器基于磁平衡式霍尔原理,即闭环原理。

今天小编就来为大家介绍一下霍尔电流传感器工作原理、测量方法及应用。

 霍尔电流传感器工作原理
 1、直放式(开环)电流传感器(CS系列)
 图1.开环霍尔电流传感器原理
 当原边电流IP流过一根长导线时,在导线周围将产生一磁场,这一磁场的大小与流过导线的电流成正比,产生的磁场聚集在磁环内,通过磁环气隙中霍尔元件进行测量并放大输出,其输出电压VS精确的反映原边电流IP。

一般的额定输出标定为4V。

 2、磁平衡式(闭环)电流传感器(CSM系列)。

霍尔直测式电流传感器工作原理

霍尔直测式电流传感器工作原理

霍尔直测式电流传感器工作原理
霍尔直测式电流传感器的工作原理简介:
1. 原理介绍:霍尔直测式电流传感器是一种采用霍尔效应原理的电流
传感器,它与其他电流传感器不同,不需要增加电压源或信号二极管,而是利用霍尔效应,将电流信号直接转换为可被微处理器读取的直流
信号。

2. 结构说明:霍尔直测式电流传感器由传感元件、放大级应用电路、
微处理器处理电路以及外壳等组成,霍尔传感元件上安装有一个磁芯,它将被测电流绕出的磁场感测出来并转化为电信号输出;放大级应用
电路和微处理器处理电路可以有效缩小因识别敏感度低而造成输出电
压误差,充分提升采集信号的稳定度;外壳可以防护传感元件和下部
电路,起到密封保护作用。

3. 工作原理:当被测电流通过传感元件的磁芯时,由于磁芯的霍尔效应,会有一个以线圈旋转的电场,在该电场的作用下,会产生一个变
化的电压,该电压被放大级应用电路放大读取,最后再经过微处理器
的处理,生成一个直流的电压信号,可以被外部控制器或采集仪读取,从而计算出实际流量。

4. 优势:霍尔直测式电流传感器具有体积小、功耗低、抗干扰能力强、
精度高等特点,可通过其结构简单、独立于系统负载、易于维护和硬件简洁来使用和安装,其频率和响应时间较传统电流传感器要快,因此受到用户的欢迎。

霍尔传感器专业知识讲座

霍尔传感器专业知识讲座

从式evB= e UH /b知,霍尔电压UH与载流子旳运动速度 v有关, 即与载流子旳迁移率有关。因为= v/El(El为电流方向上 旳电场强度),材料旳电阻=1/ne,所以霍尔系数RH与载 流体材料旳电阻率和载流子旳迁移率旳关系为
RH= •金属导体:大,但小(n大); •绝缘体:大(n小),但小; 它们都不宜作霍尔元件(RH太小)。 •半导体:、适中—合适作霍尔元件。
移动距离与输出关系
❖ 2.霍尔开关集成器件 ❖ 常用旳霍尔开关集成器件有UGN3000系列,
其外形与UGN3501T相同。
+
霍尔开关集成器件 (a) 内部构造框图;(b)工作特征;(c)工作电路;(d)锁定型器件工作特征
第三节 霍尔传感器应用
❖ 霍尔电势是有关I、B、θ三个变量旳函数,即 E=kIBcosθ,人们利用这个关系能够使其中两个变量 不变,将第三个量作为变量,或者固定其中一种量、 其他两个量都作为变量。三个变量旳多种组合使得霍 尔传感器具有非常广阔旳应用领域。霍尔传感器因为 构造简朴、尺寸小、无触点、动态特征好、寿命长等 特点,因而得到了广泛应用。如磁感应强度、电流、 电功率等参数旳检测都能够选用霍尔器件。它尤其适 合于大电流、微小气隙中旳磁感应强度、高梯度磁场 参数旳测量。另外,也可用于位移、加速度、转速等 参数旳测量以及自动控制。归纳起来,霍尔传感器主 要有下列三个方面旳用途:
与IB旳乘积成正比,在这方面旳应用有模拟乘 法器、霍尔式功率计等。
电流旳测量
霍尔传感器广泛用于测量电流,从而能够制成电流 过载检测器或过载保护装置;在电机控制驱动中,作 为电流反馈元件,构成电流反馈回路;构成电流表。
UGN3501M霍尔电流传感器原理如图所示。
❖ 上图给出了霍尔元件用于测量电流时旳工作原 理图。原则圆环铁心有一种缺口,用于安装霍 尔元件,圆环上绕有线圈,当检测电流经过线 圈时产生磁场,则霍尔传感器就有信号输出。 若采用传感器为UGN—3501M,当线圈为9 匝, 电流为20A时,其电压输出约为7.4V。利用这 种原理,也可制成电流过载检测器或过载保护 装置。

霍尔电流传感器最新说明书

霍尔电流传感器最新说明书

.霍尔电流传感器
霍尔电流传感器主要适用于交流、直流、脉冲等复杂信号的隔离转换,通过霍尔效应原理使变换后的信号能够直接被AD,DSP、PLC、二次仪表等各种采集装置直接采集和接受,广泛应用于电流监控及电池应用、逆变电源及太阳能电源管理系统、直流屏及直流马达驱动、电镀、焊接应用、变频器,UPS伺服控制等系统电流信号采集和反馈控制,响应时间快,电流测量范围宽精度高,过载能力强,线性好,抗干扰能力强等优点。

2.1开环霍尔电流传感器
2.1.2闭口是开环霍尔电流传感器 固定安装
PCB安装
2.2闭环霍尔电流传感器 固定安装
PCB安装
2.3直流漏电流传感器
2.4D-20开关电源
产品特点:
●低价格、高可靠
●105℃输出电容器
●全球适用AC输入电源
●效率高、工作温度低
●软启动电流、有效降低AC输入冲击●有短路保护、过载保护
●体积小、重量轻
●100%满负荷烧机调试
●内装EMI滤波器、纹波极小。

简单易懂的霍尔电流传感器使用原理及相关霍尔型优选稿

简单易懂的霍尔电流传感器使用原理及相关霍尔型优选稿

简单易懂的霍尔电流传感器使用原理及相关霍尔型优选稿霍尔电流传感器是一种用于测量电流的传感器。

它利用霍尔效应,通过探测器上的霍尔元件来测量通过电流导体的电流大小。

下面将介绍霍尔电流传感器的使用原理以及一些相关的优选稿。

霍尔效应是指当通过一段载有电流的导体时,在与电流垂直的方向上会产生一个电压差。

这个电压差称为霍尔电压,是由于电流携带的带电粒子在磁场中感受到洛伦兹力的作用而产生的。

霍尔电压与电流的大小成正比,与磁场的强度和方向成正比,与导体的几何尺寸有关。

基于霍尔效应的电流传感器通常由霍尔元件和控制电路组成。

探测器上的霍尔元件被放置在一个恒定的磁场中,通常是由一个磁铁产生的。

当通过电流导体时,导体的磁场会影响霍尔元件,进而产生一个霍尔电压。

这个电压经过控制电路进行放大和处理,最后转化为直流电压或电流信号输出。

霍尔电流传感器的使用原理可以总结为以下几点:1.电流导体通过传感器时,产生一个与电流大小成正比的霍尔电压。

2.霍尔电压由探测器上的霍尔元件感受到导体的磁场强度和方向。

3.霍尔电压经过放大和处理后,转化为可用的直流电压或电流信号。

根据不同的应用需求,可以选择不同类型的霍尔传感器。

以下是一些常见的霍尔传感器类型:1.线性霍尔传感器:线性霍尔传感器可用于测量连续变化的电流,其输出信号与电流大小成正比。

线性霍尔传感器适用于需要测量交流电流或直流电流的应用。

2.非线性霍尔传感器:非线性霍尔传感器可以提供更高的分辨率和灵敏度,适用于需要高精度测量和控制的应用。

3.故障检测霍尔传感器:故障检测霍尔传感器可以用于检测电流是否超过预设值或是否存在断开或短路等故障状态。

4.闭环霍尔传感器:闭环霍尔传感器通过在探测器上添加反馈回路,提供更高的准确性和稳定性。

闭环霍尔传感器适用于需要准确测量和控制的应用,如电动车、无人机等。

5.低功耗霍尔传感器:低功耗霍尔传感器适用于需要长时间运行且需节能的应用,如电池供电设备、无线传感器网络等。

直流漏电流传感器-霍尔电流传感器 产品说明书

直流漏电流传感器-霍尔电流传感器 产品说明书

直流漏电流传感器直流漏电流传感器是一种利用磁通门原理将被测直流电流转换成与该电流成比例输出的直流电流或电压信号的测量模块,原副边之间高度绝缘。

通常输出标准的直流DC4-20mA,DC0-5V,DC0-10V等信号,此标准信号可以被多种采集设备采集,如PLC,RTU,DAS卡等,用于多种电流监控的场合。

符合标准:霍尔电流传感器产品符合JB/T7490-2007《霍尔电流互感器行业标准》功能用途(应用场合)):功能用途(应用场合近年来国家对各行业的电气火灾的强制规定,使得直流供电系统得到了很大发展空间,直流供电系统广泛应用于各种发电厂,通信基站,消防领域中的断路器控制电源,应急电源等,在直流系统中直流漏电流传感器是不可或缺的一个重要元器件,对于设备的直流泄漏电流进行检测,广泛应用于直流输电、蓄电检测、直流屏、电源、大型医疗卫生设备、光伏、风力发电、通信基站等行业货设备中,第一时间对设备的漏电情况进行反馈,后端的漏电保护等原件会在第一时间采取相关措施,避免事故发生,安全使用、生产作业。

技术指标直流漏电流传感器辅助电源±15V(±13V~±17V)响应时间≤300mS失调电压40mV准确级1级工作温度-25~70℃温度系数400ppm输出负载≥10k输入过载能力输入量程最大值10倍/3S;输入量程最大值3倍/2h工作电流≤15mA耐压 2.5kV执行标准JB/T11205-2011直流漏电流传感器外观结构及选型说明:霍尔(闭环)电流传感器根据外形分为三种类型:AHLC-LTA、AHLC-EA、AHLC-EB,外观如下:直流漏电流传感器安装方式环境要求:1、工作场所:无雨雪直接侵袭、无腐蚀性气体和剧烈震动的场所;2、工作环境温度:-25℃~+70℃;贮存环境温度:-40℃~+80℃;3、工作环境相对湿度:<95%RH,不结露;4、海拔高度:≤2000m;5、采用螺丝固定安装;6、接线端子采用绿色可插拔端子范例型号:AHLC-LTA辅助电源:DC ±15V输入:200mA输出:5V作者简介:戴金花,女,本科,江苏安科瑞电器制造有限公司,主要研究方向为电量传感器设计,Email:2880157871@ 手机:188********QQ:2880157871分类AHLC-LTAAHLC-EA AHLC-EB输入信号1010~~1000mA 1010~~1000mA 1010~~1000mA 输出信号5V 5V 5V。

解析霍尔电流传感器

解析霍尔电流传感器

解析霍尔电流传感器当原边导线经过电流的输出信号是副边电流is,它与输入信号(原边电流ip)成正比,is一般很小,只有10~400ma。

如果输出电流经过测量电阻rm,则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。

2、传感器供电电压vava指电流传感器的供电电压,它必须在传感器所规定的范围内。

超过此范围,传感器不能正常工作或可靠性降低,另外,传感器的供电电压va又分为正极供电电压va+和负极供电电压va-。

要注意单相供电的传感器,其供电电压vamin 是双相供电电压vamin的2倍,所以其测量范围要相供高于双电的传感器。

3、测量范围ipmax测量范围指电流传感器可测量的最大电流值,测量范围一般高于标准额定值ipn。

三、电流传感器主要特性参数1、标准额定值ipn和额定输出电流isnipn指电流传感器所能测试的标准额定值,用有效值表示(a.r.m.s),ipn的大小与传感器产品的型号有关。

isn指电流传感器额定输出电流,一般为10~400ma,当然根据某些型号具体可能会有所不同。

2、偏移电流iso偏移电流也叫残余电流或剩余电流,它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成的。

电流传感器在生产时,在25℃,ip=0时的情况下,偏移电流已调至最小,但传感器在离开生产线时,都会产生一定大小的偏移电流。

产品技术文档中提到的精度已考虑了偏移电流增加的影响。

3、线性度线性度决定了传感器输出信号(副边电流is)与输入信号(原边电流ip)在测量范围内成正比的程度,南京中旭电子科技有限公司的电流传感器线性度要优于0.5%。

4、温度漂移偏移电流iso是在25℃时计算出来的,当霍尔电极周边环境温度变化时,iso会产生变化。

因此,考虑偏移电流iso的最大变化是很重要的,其中,iot是指电流传感器性能表中的温度漂移值。

5、过载电流传感器的过载能力是指发生电流过载时,在测量范围之外,原边电流仍会增加,而且过载电流的持续时间可能很短,而过载值有可能超过传感器的允许值,过载电流值传感器一般测量不出来,但不会对传感器造成损坏。

霍尔电流传感器工作原理

霍尔电流传感器工作原理

霍尔电流传感器工作原理1. 引言霍尔电流传感器是一种常用的电流测量设备,它利用霍尔效应来测量电流的大小。

本文将详细介绍霍尔电流传感器的工作原理及其应用领域。

2. 工作原理霍尔电流传感器的工作原理基于霍尔效应,霍尔效应是指在某些材料中,当电流通过时,垂直于电流方向的磁场会引起电势差的产生。

霍尔电流传感器利用这一效应来测量电流。

3. 结构霍尔电流传感器的主要部件包括霍尔元件、电源、放大器和输出电路。

霍尔元件是核心部件,它通常由半导体材料制成,具有特殊的结构和材料参数,以增强霍尔效应的灵敏度。

电源用于为霍尔元件提供工作电压,放大器用于放大霍尔元件产生的微弱电势差信号,输出电路用于将放大后的信号转换为可用的电流或电压输出。

4. 工作过程当电流通过霍尔电流传感器时,电流产生的磁场会作用于霍尔元件。

根据霍尔效应,磁场会引起霍尔元件中的电势差。

这个电势差被放大器放大后,通过输出电路转换为可用的电流或电压输出。

输出信号的大小与通过传感器的电流成正比。

5. 特点与优势霍尔电流传感器具有以下特点和优势:- 非接触式测量:传感器与被测电流之间无需直接接触,避免了传统电流测量中的电阻和热损耗。

- 高精度:霍尔电流传感器具有较高的精度和稳定性,能够测量微弱到大电流范围。

- 宽频响范围:传感器具有较宽的频率响应范围,适用于不同频率下的电流测量。

- 快速响应:传感器的响应时间短,能够实时测量电流变化。

- 无需外部电源:霍尔电流传感器通常可以使用被测电流本身作为供电源,无需外部电源。

6. 应用领域霍尔电流传感器广泛应用于各个领域,包括但不限于以下几个方面:- 工业自动化:用于电机驱动系统、变频器、UPS等设备的电流监测和保护。

- 电力系统:用于电力仪表、电能计量、电力负荷监测等。

- 汽车电子:用于电动汽车、混合动力汽车、发动机控制等。

- 新能源领域:用于太阳能发电、风力发电等新能源装置的电流检测。

- 家电产品:用于空调、冰箱、洗衣机等家电产品的电流监测和控制。

简单易懂的霍尔电流传感器使用原理及相关霍尔型号

简单易懂的霍尔电流传感器使用原理及相关霍尔型号

简单易懂的霍尔电流传感器使用原理及相关霍尔型号Learn standards and apply them. June 22, 20231、开环直放式霍尔电流传感器当原边电流IP流过一根长导线时,在导线周围将产生一磁场,这一磁场的大小与流过导线的电流成正比,产生的磁场聚集在磁环内,通过磁环气隙中霍尔元件如HG-302C进行测量并放大输出,其输出电压VS 精确的反映原边电流IP;一般的额定输出标定为4V;开环霍尔电流传感器的优点是结构简单,可靠性好,过载能力强,体积较小,开环式霍尔电流传感器一般线性度角差,且原边信号在上升和下降过程中副边输出会有不同;开环式霍尔电流传感器精度通常劣于1%;一般开环电流传感器采用的霍尔是HG-106A,HG-106C,HG-166A,HG-302A,HG-302C,HG-362A,SS495A,SS495A1;2、闭环磁平衡式霍尔电流传感器磁平衡式电流传感器也称补偿式传感器,即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿,其补偿电流Is精确的反映原边电流Ip,从而使霍尔器件如HW-300B,HW-302B处于检测零磁通的工作状态;当主回路有一电流通过时,在导线上产生的磁场被磁环聚集并感应到霍尔器件上,所产生的信号输出用于驱动功率管并使其导通,从而获得一个补偿电流Is;这一电流再通过多匝绕组产生磁场,该磁场与被测电流产生的磁场正好相反,因而补偿了原来的磁场,使霍尔器件的输出逐渐减小;当与Ip与匝数相乘所产生的磁场相等时,Is不再增加,这时的霍尔器件起到指示零磁通的作用,此时可以通过Is来测试Ip;当Ip变化时,平衡受到破坏,霍尔器件有信号输出,即重复上述过程重新达到平衡;被测电流的任何变化都会破坏这一平衡;一旦磁场失去平衡,霍尔器件HW-300B,HW-302B就有信号输出;经功率放大后,立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿;从磁场失衡到再次平衡,所需的时间理论上不到1μs,是一个动态平衡的过程;因此,宏观上看,次级的补偿电流安匝数在任何时间都与初级被测电流的安匝数相等;一般来说闭环式电流传感器比开环电流传感器的精度更高,闭环霍尔电流传感器等特点是精度高,响应快,频带宽;闭环式霍尔电流传感器由于工作在零磁通状态,磁芯的非线性及磁滞效应不对输出造成影响,可以获得较好的线性度和较高的精度;闭环式霍尔电流传感器精度一般可达0.2%;闭环霍尔电流传感器一般采用的霍尔是HW-300B,HW-302B,HW-322B;3、霍尔电压闭环传感器霍尔电压传感器的工作原理与闭环式电流传感器相似,也是以磁平衡方式工作的;原边电压VP 通过限流电阻Ri产生电流,流过原边线圈产生磁场,聚集在磁环内,通过磁环气隙中霍尔元件如HW-300B,HW-302B输出信号控制的补偿电流IS 流过副边线圈产生的磁场进行补偿,其补偿电流IS精确的反映原边电压VP;霍尔电压闭环传感器采用的霍尔是HW-101A,HW-105A,HW-108A,HW-300B,HW-302B;。

霍尔电流传感器规格书

霍尔电流传感器规格书

霍尔替代型电流传感器规格书HIT 系列深圳市航智精密电子有限公司HIT600 霍尔替代型电流传感器多点零磁通技术系统应用于航智高精度直流传感器,采用激励磁通闭环控制技术、自激磁通门技术及多闭环控制技术相结合,实现了对激励磁通、直流磁通、交流磁通的零磁通闭环控制,并通过构建高频纹波感应通道实现了对高频纹波的检测,从而使传感器在全带宽范围内拥有比较高的增益和测量精度。

产品图片核心技术性能特点◇激励磁通闭环控制技术◇原、副边隔离测量◇自激退磁技术◇出色的线性度和准确度◇多点零磁通技术◇极低的温漂◇多级量程自动切换技术◇极低的零漂◇温控补偿技术◇强抗电磁干扰能力◇宽频带和低响应时间应用领域◇医疗设备:扫描仪、MRI ◇轨道交通:高速列车、地铁、有轨无轨电车◇电力:变流器、逆变器◇测试仪器仪表:功率分析仪、高精密电源◇新能源:光伏、风能◇汽车:电动汽车◇舰船:电力驱动舰船◇航空航天:卫星、火箭◇计量:检定与校准◇智能电网测量:发电、电池监测、中低压变电站◇工业控制:工业电机驱动、UPS 、焊接、机器人、吊车、电梯、滑雪升降机电气性能项目符号测试条件最小值标称最大值单位原边额定直流电流I PN_DC— — ±600 — Adc原边额定交流电流*I PN— — 354 — Aac原边过载电流I PM1分钟— — ±720 Adc 工作电压V C— ±14.2 ±15 ±15.8 V 功耗电流I PWR原边额定工作电流±30 ±230 ±270 mA 电流变比K N输入:输出3000:1 3000:1 3000:1 —额定输出电流I SN原边额定工作电流— ±0.2 — A 测量电阻R M— 0 2 5 Ω*:指交流有效值精度测量项目符号测试条件最小值标称最大值单位精准度X G输入直流,全温度范围— — 500 ppm 线性度εL全范围— — 50 ppm 温度稳定性T C— — — 50 ppm/K 零点失调电流I O@25℃— — ±5 uA 零点失调电流I OT全温度范围— — ±10 uA 反应时间t r di/dt=100A/us,上升至90%I PN— 1 — us 电流变化率di/dt — 100 — — A/us 频带宽度(-3dB) F — 0 — 100 kHz安全特性项目符号测试条件数值单位隔离电压/ 原边与副边之间Vd 50Hz,1min 5 KV瞬态隔离耐压/ 原边与副边之间Vw 50us 10 KV爬电距离/ 原边与外壳之间dCp — 11 mm 电气间隙距离/ 原边与外壳之间dCi — 11 mm 相比漏电起痕指数CTI IEC-60112 275 V一般特性项目符号测试条件最小标称最大单位工作温度范围T A— -40 — +80 ºC 存储温度范围T S— -55 — +95 ºC 相对湿度RH — 20 — 80 % 质量M — 320±5 g运行状态说明在供电电源正常的情况下,当穿过电流传感器的母线电流在传感器额定工作电流以下时,穿过传感器的输入电流与传感器输出电流成比例关系。
