中空注浆锚杆
中空注浆锚杆作业技术交底（2篇）
中空注浆锚杆作业技术交底中空注浆锚杆杆体为中空厚壁全螺纹杆体，外径25mm，内径15mm。
施工前先检查锚杆类型、规格、质量及其性能是否与设计相符。
根据锚杆类型、规格及围岩情况准备钻孔机具。
钻孔采用YT-28风钻，一次成孔。
孔眼间距、深度和布置符合设计参数的要求。
锚杆钻孔应符合下列要求：（1）钻孔机具应根据锚杆类型、规格及围岩情况选择；（2）应按设计要求定出位置，孔位允许偏差为150mm；（3）应保持直线，并宜与其所在部位的岩层主要结构面垂直；（4）深度及直径应与杆体相匹配。
将打好的眼孔用高压风吹净，将锚杆插入，其位置尽量居中，尾部外露长度为5～15cm。
注浆浆液为1∶1水泥砂浆，水灰比0.38～0.45。
在施工中，根据地质情况现场试验调整参数。
注浆时在锚杆上安装止浆垫圈封堵孔口，工作面上的裂纹用塑胶泥封堵。
管端外露20cm，以便安装注浆管。
采用定量注浆，控制进浆速度，一般每根导管控制在30升/分钟以内，即每孔注入0.30m3浆，注浆结束后锚杆及时安装托板。
注浆最高压力严格控制在1.0MPa以内，以防压裂工作面。
每根导管内注浆量由计算确定，若压力上升，流量减少，虽然注浆量未达到计算值，但孔口压力达到1.0MPa时结束注浆。
注浆结束后及时清洗泵、阀门和管路，保证机具完好，管路畅通。
施工环保、水土保持措施：1）施工前，根据本标段工程特点，详细调查施工驻地、施工场地、取弃土场、施工便道、砂石料开采区域的环境概况，编制由于施工活动可能造成的施工区域环境影响报告书，报有关部门审批，保证施工方案将环境影响减少到最低程度。
2）施工过程中采取完善的环保、水保措施，本着三同时(同时设计、同时施工、同时投产)的原则与工程本体同步实施，不留尾巴，不留后患。
确保工程所处的环境不受污染和破坏。
把因施工原因产生的噪声、大气污染对现场人员及公众造成的危害降到最低限度。
保护生态和水资源环境，废水、弃碴、泥浆以及工程按规定排放、处理，完工后及时恢复植被，杜绝水土流失。
《WT中空注浆锚杆施工工法》
WT中空注浆锚杆施工工法概述WT中空注浆锚杆是一种新型的锚固体系。
在施工过程中，先将管状锚杆安装到预埋的锚杆孔内，然后使用高压灌浆泵将注浆材料灌注到管状锚杆的内部空腔中，使得注浆材料在管状锚杆与锚杆孔内壁之间形成一层均匀的环形注浆带，这样可以更好地保证锚杆的负荷传递性能。
施工步骤1.准备工作首先需要对工作场地进行清洁，确保没有零散的杂物。
然后进行测量、描画锚杆孔的位置，开展预埋锚杆钢筋的作业，并对锚杆孔的表面进行净化处理，即清理其表面的油污和脱模剂，以增加锚杆孔的粘结力。
2.安装锚杆管一个锚杆管由锚杆头、底板和管体三部分组成。
在施工过程中，首先将锚杆头按照要求固定在底板上，然后将管体（包括锚杆头和底板在内）放入锚杆孔中，接着通过加装临时支撑件的方式进行锚杆管的水平和垂直校正。
3.注浆灌浆在进行注浆灌浆之前，需要根据不同的加固工程需要，选择适宜的注浆材料。
一般情况下，可以采用硬化剂和树脂等材料进行注浆灌浆。
在灌浆前，还需要在锚杆管的一端布置打孔针，灌浆时通过打孔针与锚杆管的空气接触，将空气排出，确保注浆灌浆的均匀性。
4.回填裂缝注浆灌浆完成后，一些细微的表面裂缝还需要进行回填。
这过程中，可以采用硅肺混合物、树脂灌浆或者水泥砂浆等材料进行回填。
5.拆除模板将注浆灌浆完成的锚杆管根据要求进行定型，等到灌浆材料完全硬化后，就可以拆除模板了。
注意事项在进行WT中空注浆锚杆施工的过程中，需要注意以下事项：1.操作人员需要进行严格的安全防护措施；2.在注浆灌浆过程中，需要确保注浆材料的质量和材质，严防掺杂有害添加物；3.灌浆后需要检查注浆变形量，以保证注浆灌浆的质量和稳定性；4.在进行灌浆过程中，需要控制注浆压力，严格掌控注浆量，以确保注浆材料充分的填充锚杆管空腔，防止出现非均匀灌注或注浆孔未灌满等情况。
结论WT中空注浆锚杆施工工法是一种高效、可靠的加固方法，对于一些钢筋大量脱落和钢筋锈蚀的加固工程有着很好的应用前景，在加固施工中需要严格遵守规范规定，保证加固效果。
中空注浆锚杆图片
说明：1、可根据顾客要求提供特殊外径、长度的锚杆。
2、若顾客有其它技术指标要求、也可重新订制。
中空锚杆体的公称直径、壁厚、质量及最大拉力、断后伸长率（TB/T3209-2008）
规格
φ25×5
φ25×7
φ28×5.5
Φ32×6
公称直径（mm）
25
25
28
32
公称壁厚（mm）
5
7
5.5
尺寸
特征
φ36×130
φ36×130
φ41×150
φ50×160
φ63×180
备注：可根据顾客特殊要求或施工需要订制。
止浆塞
适用
规格
ZD25
D25
ZD27
D27
ZD32
D32
ZD38
MD38
ZD51
MD51
尺寸
特征
φ55×35
φ65×60
φ70×60
φ80×80
φ95×90
备注：可根据顾客特殊要求或施工需要订制。
中空注浆锚杆(锚桩)：集注浆、锚固于一体，经济适用
中空注浆锚杆组件图
锚桩组件图
规格
D25A
D25B
D27
D32
MD38
MD51
公称直径(mm)
25
27
32
38
51
极限抗拉(KN)不低于
150
180
200
220
320
490
螺距(mm)
12.7
螺纹旋向
左旋
标准长度(mm)
3000、3500、4000、
4500、5000、6000
×12
中空注浆锚杆
中空注浆锚杆中空注浆锚杆总成结构1、中空注浆锚杆锚头：锚头上的倒刺可将锚杆定位于钻好的孔内，中空注浆锚杆并保证杆体良好居中。
2、中空注浆锚杆锚杆体：动力系统中最重要的构筑，在锚固和掘进中起至主要促进作用。
3、止浆塞：在注浆过程中保持注浆压力，使浆液充分填充进围岩缝隙。
4、垫板：忍受更大的围岩形变。
5、螺母：将围岩应力集中到垫板上。
中空注浆锚杆主要技术性能参数lh系列高强、轻型中空注浆锚杆技术性能参如下，若用户有特殊要求，我公司可重新设计予以满足：规格lh25lh27lh28lh32lh38订制其他规格外径（mm）￠25￠27￠28￠32￠38抗拉力（kn）f≥180f≥200f≥200f≥220f≥350齿高（mm）1.5±0.1螺距（mm）12.7±0.1螺纹方向左旋标准长度2.03.03.54.04.5（可以根据须要订制）中空注浆锚杆备注抗拉强度和长度均可根据客户设计要求制作1、用钻机按设计孔径和深度钻孔并清扫空内碎石。
2、将锚头与杆体一端连接后插入钻好的孔内，将锚头上的倒刺挂在孔底端。
3、加装终了浆纳、垫板、螺母。
并旋紧螺母。
4、将快速注浆接头与锚杆尾端连接，注浆接头另一端与注浆机连接。
停下注浆机注浆，等待注浆细腻且压力达至设计值时关机。
中空注浆锚杆,注浆压力可以根据设计参数和注浆机性能确认，灰沙比参考值为：1：0—1：1，水灰比参考值为0.45—0.5：中空注浆锚杆应用范围：1.径向修整：中空锚杆替代传统砂浆锚杆用作径向修整，中空注浆锚杆,可以彻底解决传统砂浆锚杆施工工艺过程中注浆不细腻，无法同时实现压力注浆等诸多瑕疵，保证工程质量。
2.边坡加固：用中空锚杆加固不稳定边坡，不但工艺简单，成本低廉，而且施工方便快捷，效果显著。
3.基坑掘进：建筑物的基坑修整使用中空锚杆，不但工艺直观，而且可实现压力注浆，改进基坑围岩条件。
结构：中空锚杆由中空全系列螺纹杆体、锚头、终了浆纳、垫板、螺母等共同组成，它的每一个部件都就是为了最大限度地确保注浆时填充细腻、规整，砂浆可以在已经超过数十公斤（具体内容参数以设计为依据）在压力促进作用下扩散入围岩深裂，中空注浆锚杆并且可以便利地加装垫板、螺母。

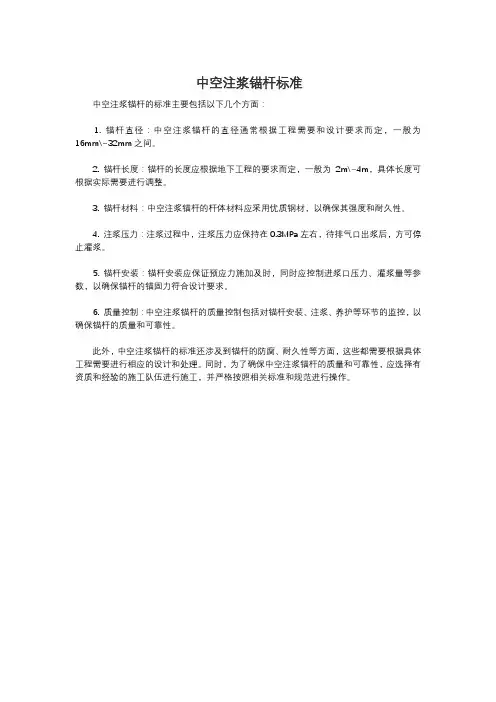

中空注浆锚杆标准
中空注浆锚杆标准
中空注浆锚杆的标准主要包括以下几个方面：
1. 锚杆直径：中空注浆锚杆的直径通常根据工程需要和设计要求而定，一般为16mm\~32mm之间。
2. 锚杆长度：锚杆的长度应根据地下工程的要求而定，一般为2m\~4m，具体长度可根据实际需要进行调整。
3. 锚杆材料：中空注浆锚杆的杆体材料应采用优质钢材，以确保其强度和耐久性。
4. 注浆压力：注浆过程中，注浆压力应保持在0.3MPa左右，待排气口出浆后，方可停止灌浆。
5. 锚杆安装：锚杆安装应保证预应力施加及时，同时应控制进浆口压力、灌浆量等参数，以确保锚杆的锚固力符合设计要求。
6. 质量控制：中空注浆锚杆的质量控制包括对锚杆安装、注浆、养护等环节的监控，以确保锚杆的质量和可靠性。
此外，中空注浆锚杆的标准还涉及到锚杆的防腐、耐久性等方面，这些都需要根据具体工程需要进行相应的设计和处理。
同时，为了确保中空注浆锚杆的质量和可靠性，应选择有资质和经验的施工队伍进行施工，并严格按照相关标准和规范进行操作。
25中空注浆锚杆力值
25中空注浆锚杆是一种常见的锚杆类型，通常用于加固和稳定岩土体结构。
在施工过程中，锚杆的拉力值是一个重要的参数，它反映了锚杆的承载能力和稳定性。
在一般情况下，25中空注浆锚杆的拉力值通常在50kn到150kn之间。
这个范围能够满足大多数工程项目的需求，并且能够保证锚杆的稳定性和可靠性。
如果需要更高的承载能力，可以选择更高型号的锚杆或者增加锚杆的数量。
在施工过程中，注浆是锚杆的一个重要环节。
通过注浆，可以将锚杆与周围的岩土体紧密地结合在一起，提高锚杆的承载能力和稳定性。
同时，注浆还可以填补锚杆周围的空隙，防止水汽等有害物质的侵入，延长锚杆的使用寿命。
在某些特殊情况下，如地质条件较差、锚固力要求较高或者施工环境较为恶劣等，25中空注浆锚杆的拉力值可能需要更高。
在这种情况下，可以根据实际情况适当增加锚杆的直径、长度和数量，或者选择更高型号的锚杆来满足要求。
在实际应用中，25中空注浆锚杆具有许多优点，如施工简单、成本较低、适用范围广等。
同时，它还可以与其他支护方式相结合，如钢筋网片、喷射混凝土等，形成更加完善的支护体系，提高工程项目的安全性和可靠性。
然而，需要注意的是，锚杆的拉力值并不是越高越好，需要根据实际情况进行合理选择和设计。
如果拉力值过高，可能会对周围的岩土体结构造成过大的压力，反而会影响其稳定性和安全性。
因此，在施工过程中，需要严格控制锚杆的施工质量，确保其承载能力和稳定性达到要求。
总之，25中空注浆锚杆是一种常见的锚杆类型，其拉力值需要根据实际情况进行合理选择和设计。
在施工过程中，需要注意注浆环节的质量控制，确保锚杆与周围岩土体的紧密结合，提高其承载能力和稳定性。
同时，需要结合实际情况选择合适的支护方式，形成更加完善的支护体系，保证工程项目的安全性和可靠性。
中空注浆锚杆抗拔力要求
中空注浆锚杆抗拔力要求中空注浆锚杆抗拔力是指中空注浆锚杆在受到外力作用时所能承受的最大拔出力。
中空注浆锚杆是一种常用的地下工程支护与加固材料，它主要由钢管和注浆材料组成。
在地下工程中，中空注浆锚杆的抗拔力是一个重要的技术指标，它直接影响到地下工程的稳定性和安全性。
中空注浆锚杆的抗拔力要求主要取决于地下工程的设计要求和工程环境。
在设计中，需要考虑地下工程的深度、土体的力学性质、地下水位等因素。
根据这些因素，确定中空注浆锚杆的直径、钢管壁厚、注浆材料的性能等。
在地下工程中，中空注浆锚杆的抗拔力主要通过以下几个方面来实现：1. 中空注浆锚杆的直径和钢管壁厚：直径越大、钢管壁厚越厚，中空注浆锚杆的抗拔力越大。
这是因为直径和钢管壁厚的增加可以增加中空注浆锚杆的横截面积，从而增加了锚杆的抗拉强度。
2. 注浆材料的性能：注浆材料是中空注浆锚杆的重要组成部分，它可以填充钢管与土体之间的空隙，形成一个整体的支护体。
合适的注浆材料可以提高中空注浆锚杆的抗拔力，增加与土体的粘结强度。
3. 锚杆的埋设深度：中空注浆锚杆的埋设深度也会影响其抗拔力。
一般情况下，为了增加中空注浆锚杆的抗拔力，需要将锚杆埋设到足够深的土层中，以增加土体的侧向支撑作用。
4. 锚杆的布置方式：中空注浆锚杆的布置方式也会影响其抗拔力。
合理的布置方式可以使锚杆之间形成一定的相互作用，增加整体的抗拔力。
中空注浆锚杆的抗拔力是地下工程设计中需要重点考虑的问题之一。
合理选取中空注浆锚杆的直径、钢管壁厚、注浆材料的性能，以及合理的埋设深度和布置方式，可以有效提高中空注浆锚杆的抗拔力，确保地下工程的稳定性和安全性。
中空注浆锚杆的抗拔力要求是地下工程设计中需要重点关注的技术指标。
通过合理的设计和施工，可以提高中空注浆锚杆的抗拔力，确保地下工程的稳定性和安全性。
2024年中空注浆锚杆作业技术交底
2024年中空注浆锚杆作业技术交底一、背景介绍中空注浆锚杆是一种常用于地下工程中的加固材料，通过在钢筋预埋的中空注浆管内注入浆液，并将其固化以增强钢筋的粘结力和加固效果。
随着地下工程的不断发展和需求的增加，中空注浆锚杆的作业技术也在不断改进和完善，以提高作业效率和加固质量。
二、作业原理和流程1. 中空注浆锚杆的结构和组成中空注浆锚杆主要由钢筋、中空注浆管和浆液组成。
钢筋的选用要满足工程设计要求，通常采用高强度钢筋。
中空注浆管通常为钢制，可以提供浆液的通道和排泥作用。
浆液则根据工程需求选择合适的材料和比例配制。
2. 作业前准备（1）确定施工方案和注浆锚杆的布置方案，根据地下工程的设计和施工要求进行计划。
（2）对施工区域进行清理和整平，确保施工面的光洁度和稳定性。
（3）准备注浆设备和工具，包括注浆机、搅拌器、浆液桶等。
（4）检查和确认注浆锚杆的材料和数量，确保质量和数量符合要求。
3. 作业流程（1）钢筋的预埋和固定根据设计要求，将钢筋预埋在施工面中，并采用固定装置将其固定。
应确保钢筋的位置准确、固定牢固，以提供良好的加固效果。
（2）中空注浆管的安装将中空注浆管插入钢筋的预埋孔中，确保其完全嵌入，并与钢筋紧密贴合。
同样，应检查注浆管的安装质量和位置准确性。
（3）浆液的配制和注入按照所选浆液的比例和要求，将浆液原料按照一定比例加入到浆液桶中，并通过搅拌器充分搅拌均匀。
确保浆液的质量和稳定性。
将搅拌均匀的浆液通过注浆机注入到中空注浆管中，注浆过程中要保持一定的注浆压力和注浆速度，确保浆液能够充分填充钢筋和周围空隙。
（4）固化和养护注浆完成后，需要进行一定时间的固化和养护，以确保中空注浆锚杆的加固效果。
根据浆液的种类和施工要求，确定固化和养护的时间，并采取相应措施进行。
三、作业注意事项1. 施工前要对施工区域进行充分的勘察和检查，确保施工面的平整度和稳定性，避免施工过程中出现意外情况。
2. 注浆锚杆的预埋和安装要准确无误，确保钢筋和注浆管的位置准确并固定牢固。
25中空注浆锚杆力值
25中空注浆锚杆力值全文共四篇示例，供读者参考第一篇示例：中空注浆锚杆是一种用于支护土体的工程材料，通常用于在土体中钻孔，并通过灌注浆液来固定和加固土体。
25中空注浆锚杆力值是指在工程中使用的一种规格为25mm的中空注浆锚杆的力值情况，该数值通常反映了锚杆的承载能力和稳定性。
25中空注浆锚杆由锚杆本体、灌浆管和端头组成，其整体结构紧凑、坚固，具有较高的承载能力和抗拉性能。
在施工过程中，工地人员首先需要在土体中预先钻孔，然后将25中空注浆锚杆插入孔内，最后通过灌注浆液来固定锚杆，实现对土体的支护和加固。
在实际工程应用中，25中空注浆锚杆的力值是一个非常重要的参数，它直接影响到整个工程结构的安全性和稳定性。
一般来说，力值包括锚杆的抗拉强度、抗剪强度和承载能力等指标。
在设计和施工阶段，工程师和技术人员需要根据不同的工程要求和土体条件，合理选择合适的25中空注浆锚杆力值，以确保工程的安全和稳定。
25中空注浆锚杆力值的选择主要受到以下几个因素的影响：1.土体条件：不同的土体条件对25中空注浆锚杆的力值要求有所不同。
一般来说，土体越松软、疏松，需要的锚杆力值就越大。
2.工程要求：不同的工程结构和施工环境对25中空注浆锚杆力值的要求也会有所差异。
在地下隧道和岩石爆破工程中，通常需要较大的25中空注浆锚杆力值。
第二篇示例：注浆锚杆是一种常用的地下支护技术，广泛应用于隧道、坑壁、岩坡等工程中。
通过注浆锚杆可以有效地加固地层，提高岩体的稳定性，确保工程的安全运行。
在注浆锚杆中，25中空注浆锚杆是一种常见型号，它具有良好的承载能力和较高的抗拉性能，可以满足各种工程的需要。
25中空注浆锚杆的力值是指锚杆在受力时所承受的力量大小。
力值直接影响着锚杆的承载能力和稳定性，因此在工程设计和施工过程中必须对25中空注浆锚杆的力值进行准确的测算和控制。
下面将从25中空注浆锚杆的定义、特点、力值计算、施工要点等方面详细介绍。
一、25中空注浆锚杆的定义和特点25中空注浆锚杆是一种中空的钢筋锚杆，其外径为25mm，内径为12.5mm，中空部分用来注浆灌浆。
中空注浆锚杆运达施工现场后的保护措施和要求
中空注浆锚杆运达施工现场后的保护措施和要求【引言】中空注浆锚杆是在岩土工程中常用的一种施工技术，它能有效地增强地基的承载能力和稳定性。
然而，一旦中空注浆锚杆运达施工现场后，我们必须采取一系列保护措施和要求来确保其正常工作和安全使用。
本文将全面评估中空注浆锚杆运达施工现场后的保护措施和要求，以帮助读者深入了解这一主题。
【假设与实践】1. 中空注浆锚杆的特点和用途中空注浆锚杆是由钢筋和中空钢管组成的一种土木工程材料，广泛应用于岩土工程中，用于增强地下工程的稳定性和承载能力。
其优点主要包括施工方便、安装效率高、使用寿命长等。
然而，了解中空注浆锚杆的特点和用途只是第一步，根据实际情况制定相应的保护措施和要求才能确保其顺利工作。
2. 运达施工现场前的准备工作在中空注浆锚杆运达施工现场之前，我们需要进行一系列准备工作。
确保运送过程中不发生损坏或过度变形，这要求运输过程中的包装和搬运必须符合相关标准。
对中空注浆锚杆进行验收，包括检查锚杆的长度、直径、表面质量和筋筋形态等，以确保其达到工程设计要求。
3. 运达施工现场后的保护措施和要求安全与质量是中空注浆锚杆运达施工现场后的两大关键保护方面。
为了确保施工安全，我们需要采取以下措施：- 制定安全操作规程和操作规范，严格遵守安全生产要求，做到人员操作规范、用材质量可靠、设备完好、防止违章操作等；- 配备专业的安全管理人员，定期进行安全培训和应急演练，提高员工的安全意识和应对能力；- 严格控制人员数量，合理安排作业时间，避免因人员过多或过劳导致的安全事故。
为了保证中空注浆锚杆施工质量和工程的持久性，我们需要注意以下要求：- 使用符合标准和规范的注浆材料和机械设备；- 坚持按照设计要求施工，严禁盲目减少锚杆数量或修改设计方案；- 在注浆过程中，严格控制注浆压力、注浆量和注浆速度，以确保中空注浆锚杆的浆体充实均匀。
【个人观点与反思】中空注浆锚杆运达施工现场后的保护措施和要求是保证工程安全和质量的重要环节。
2024年中空注浆锚杆作业技术交底
2024年中空注浆锚杆作业技术交底
2024年中，我们将进行中空注浆锚杆作业技术的交底。
中空注浆锚杆是一种在土体或岩体中构筑支护结构的主要手段，具有较强的承载能力和抗变形能力，被广泛应用于地下工程中。
在进行中空注浆锚杆作业时，我们需要严格按照相关规范和技术要求进行，确保施工过程安全、质量可靠。
首先，在进行中空注浆锚杆作业之前，我们需要对工程现场进行详细的勘察和设计。
通过分析地质条件、岩土性质等因素，确定合适的中空注浆锚杆类型、长度和直径，以保证支护结构的有效性和稳定性。
在进行中空注浆锚杆作业时，施工人员需要熟悉相关操作规程和安全要求，严格按照技术方案进行施工。
在选择中空注浆锚杆施工设备和材料时，要确保符合标准要求，保证施工质量和效率。
中空注浆锚杆施工过程中，施工人员需密切合作，高效协调，确保工程进度和质量。
在注浆灌浆时，要控制好注浆量和速度，保证灌注质量，使锚杆与周围土体或岩体形成有效的结合，提高支护结构的整体稳定性。
另外，在中空注浆锚杆施工过程中，应定期进行工程质量检测和监控，确保工程质量符合设计要求。
对施工现场进行安全管理和环境保护，保障施工人员和周围环境的安全与健康。
总之，中空注浆锚杆作业技术的交底至关重要，只有通过规范的操作和严格的管理，才能保证工程的质量和安全。
中空注浆锚杆作为地下工程支护的重要手段，对工程的成功实施起着至关重要的作用。
2024年的中空注浆锚杆作业将是我们团队的一次重要挑战，我们将以饱满的热情和专业的技术，确保工程的顺利实施和高质量完成。
中空注浆锚杆
中空注浆锚杆一、GM系列自进式中空注浆锚杆1.GM自进式锚杆的结构在各类地下工程中普遍存在着软弱围岩、断层破碎带、高地应力大变形等复杂地质条件，给岩锚施工带来了极大的困难，特别是在坍孔严重需要特长锚杆的情况下，普通的锚杆无能为力。
GM自进式锚杆将钻孔、注浆及锚固等功能一体化，在隧道超前支护，径向支护及各类边坡处理，高地应力大变形等病害的整治工程中均能很好地改良围岩，达到理想的支护效果。
1)球形螺母：能将围岩应力集中传递到垫板上。
2)拱形垫板：能承受更大的围岩应力。
3)止浆塞：使注浆保持一定压力以充分填充围岩空隙。
(未示)4)锚杆体：全长国际标准波形连接螺纹，便于安装钻头、联结套、紧固螺母：并能任意切割和连接加长。
5)锚杆联结套：使锚杆能边钻进边加长至设计的深度。
6)钻头：具较强穿透力，使锚杆能穿过各类岩石。
2.特点与世界上所有自进类型锚杆一样，G¨自进式锚杆采用良好的厚壁无缝钢管材料、完美快捷的表面螺纹成形工艺以及做工精良的配件，真正实现了自进式锚杆钻孔、注浆、锚固等功能的统一。
1)锚杆前有穿透力强的钻头，在一般凿岩石机械的作用下，可以轻易穿透各类岩石。
2)锚杆具有连续的国际标准波形螺纹，可以作为钻杆配合钻头完成钻孑L成锚孑L。
3)作为钻杆的锚杆体无需拔出，其中空可作为注浆通道，从里至外进行注浆。
4)高效能的止浆塞使注浆能保持较强的注浆压力，充分地充填空隙，固定破碎岩体，高强度的垫板、螺母可以将深层围岩应力均匀地传递到周壁围岩上，达到围岩与锚杆互为支护的目的。
5)采用机械切削工艺加工的高强度联结套，使自进式锚杆具有边钻进边加长的特性，使其可适用于较狭小的施工空间，实现了特长锚杆加固围岩的设计思想。
6)由于该锚杆三位一体的功能使得它在各类围岩条件下施工时，不需套管护壁、预注浆等特殊手法也能形成锚孑L并保证锚固与注浆效果。
3.技术参数注：1)螺纹方向：可根据施工需要改变；2)标准长度；可以根据现场要求确定尺寸；型号GM25 GM32 GM38 GM51 直径/壁厚25/5.5 32/7.00 38/7.00 51/8.0抗拉强度600 600 600 600 重量 2.5 3.6 4.9 7.8齿高 1.5螺距12.7螺纹方向左旋标准长度 2.0 3.0 3.5 4.0 4.5长度误差±2.5%最大钻进深度12米以上4.施工工艺GH自进式锚杆，采用左旋国际标准波形螺纹联结，施工极其简便、快捷。
中空注浆锚杆施工方法
中空注浆锚杆施工方法嘿，咱今儿个就来讲讲这中空注浆锚杆的施工方法！你可别小瞧了这玩意儿，它在好多工程里那可是顶梁柱般的存在呢！先来说说这准备工作吧。
就好比你要去打仗，不得先把武器弹药啥的准备好呀！那锚杆、钻头、注浆机这些家伙什儿都得齐全咯，而且还得保证质量杠杠的，不然到时候掉链子可就麻烦啦。
然后呢，就是定位啦。
你得找准地方下家伙呀，可不能瞎戳一气。
就跟你打靶一样，得瞄得准准的，不然子弹都不知道飞哪儿去啦。
在岩壁上找好位置，做好标记，这一步可得认真仔细喽。
接着就该钻孔啦。
拿起那钻头，就跟那电钻似的嗡嗡响，嘿，可带劲啦！钻的时候也得注意，别钻歪了，要直直地钻下去。
这就好像挖井，你得挖得正，水才能冒出来呀。
钻孔的深度也得把握好，深了浅了都不行，得恰到好处。
孔钻好了，该把锚杆放进去啦。
就像是给这个孔穿上一件特制的衣服一样。
锚杆放进去得稳稳当当的，不能摇摇晃晃。
接下来就是注浆啦。
这就好比给锚杆喂饭，让它吃得饱饱的，才有劲儿干活呀。
把那浆料通过注浆机慢慢地灌进去，看着那浆料填满整个孔，心里就踏实啦。
在这整个过程中，可得时刻留意着各种小细节哦。
比如说钻孔的时候有没有啥异常情况呀，注浆的时候是不是顺利呀。
就跟你走路一样，得时刻看着脚下，别一不小心踩坑里啦。
你说这中空注浆锚杆施工是不是挺有意思的呀？它虽然看起来好像挺简单的，但里面的门道可多着呢！每一个步骤都不能马虎，都得认真对待。
就好像盖房子，一块砖一块砖地垒起来，才能盖出坚固漂亮的大房子。
这中空注浆锚杆施工也是一样，一步一步地做好，才能保证工程的质量和安全呀。
咱再打个比方，这中空注浆锚杆就像是人体的骨骼，支撑着整个工程呢。
要是这骨骼不结实，那工程还不得摇摇欲坠呀！所以说呀，施工的时候可千万不能大意，要像对待宝贝一样对待它。
总之呢，中空注浆锚杆施工方法虽然不复杂，但也绝对不是随随便便就能搞定的。
得用心去做，用细心和耐心去对待每一个环节。
这样才能让我们的工程稳稳当当，坚如磐石！你说是不是这个理儿呀？。
中空注浆锚杆用途
中空注浆锚杆用途中空注浆锚杆是一种常用于土木工程和建筑结构中的杆状构件。
它作为一种新型的地质灾害综合治理材料，主要由管体、钢丝绳、钢套件和浆液组成。
中空注浆锚杆在很多领域都有广泛的应用，下面我们将具体地介绍其用途及优势。
用途土木工程中空注浆锚杆在土木工程中的应用非常广泛，可以用于加固山坡、隧洞、水库大坝、公路桥梁等工程。
在加固山坡方面，中空注浆锚杆通常用于防止滑坡、塌方和山体蠕动等问题。
在隧洞中，它可以用于固定洞壁、防止塌方和支护洞顶。
在水库大坝工程中，中空注浆锚杆常常用于固定大坝，防止因水体压力而引起的大坝变形和裂缝。
此外，中空注浆锚杆还可以作为公路桥梁的加固材料，可以使桥梁更加牢固。
建筑结构除了在土木工程领域，中空注浆锚杆还被广泛应用于建筑结构领域。
在建筑结构中，中空注浆锚杆常常用于加固楼房和桥梁等建筑结构，使其更加坚固。
此外，中空注浆锚杆还可以用于地下车库的施工，使其更加牢固，防止地基下沉和建筑结构变形。
优势去除老化结构中空注浆锚杆可以帮助去除老化结构中的损坏，并实现快速的加固和恢复。
加固结构中空注浆锚杆在加固结构方面的优势很明显。
它可以通过注入浆液的方式，将周围土层固定住，并与地基混凝土相连，从而增加结构的承载力。
防止地基下沉中空注浆锚杆可以用于防止地基下沉，特别是对于一些斜坡和悬崖峭壁的土地，用中空注浆锚杆来加固地基会更加方便和有效。
承受拉力中空注浆锚杆还可以承受一定的拉力，特别是在建筑和桥梁结构加固时，中空注浆锚杆可以很好地承受建筑的拉力。
总的来说，中空注浆锚杆在土木工程和建筑结构中都有广泛的应用，其用途主要包括加固山坡、隧洞、水库大坝、公路桥梁等工程和防止地基下沉等方面。
其优势在于可以去除老化结构、加固结构、承受拉力，并实现快速的加固和恢复。
中空锚杆
中空锚杆一、产品概述:中空注浆锚杆适用于地质条件中等，永久性支护和超前支护。
通过中空杆体对锚杆进行压力注浆，可达到固结破碎岩体，隔断地下水及杆体防腐的目的，可迅速形成支护力，控制围岩的稳定。
产品组成:中空注浆锚杆由合金杆体、止浆塞、垫板、螺母和锚头组成。
二、产品特点:①中空设计，实现了注浆的功能。
②注浆饱满，并可实现压力注浆。
③杆体的居中性好，砂浆可以将锚杆体全长包裹，避免了锈蚀的可能性，达到长期支护的目的。
④安装方便，不需现场加工螺纹，就可方便的安装垫板、螺母。
⑤采用向上排气锚头，彻底解决了水平线以上中空注浆锚杆排气问题。
三、适用范围:中空注浆锚杆适用于铁路、公路、隧道、矿山、水利枢纽、边坡、堤坝、桥基、江海湖河边、高层建筑基础及建筑物加固等工程。
四、施工技术:①钻进：用普通凿岩机钻孔并清洗。
②插入锚杆：将安装好锚头的中空锚杆插入钻孔。
③安装止浆塞、垫板、螺母：在锚杆尾端安装止浆塞、垫板和螺母。
④连接注浆机：通过快速注浆接头将锚杆尾端和所选注浆机连接。
⑤注浆：开动机器注浆，如需要进行压力注浆改良围岩结构，只需待压力表上指针升至设计压力时即可。
五、锚杆的作用:①锚杆悬吊作用：锚杆穿过软弱、松动、不稳定的岩土体，锚固在深尽稳定的岩土体上，提供足够的拉力，克服滑落岩土体的自重和下滑力，防止洞壁滑移、塌落。
②挤压加固作用：锚杆受力后，在周围一定范围内形成压缩区。
将锚杆以适当的方式排列，使相邻锚杆各自形成的压缩区相互重叠形成压缩带。
压缩带内的松动地层通过锚杆加固，整体性增强，承载能力提高。
③组合梁(拱)作用：锚杆插入地层内一定深度后，在锚固力作用下的地层间相互挤压，层间摩阻力增大，内应力和挠度大为减小，相当于将简单叠合的数层梁(拱)变成组合梁(拱)。
组合梁(拱)的抗弯刚度和强度大为提高，从而增强了地层的承载能力。
锚杆提供的锚固力愈大，作用愈明显。
④锚杆长度：锚杆按照设计、能有效发挥其作用时所需的总长度。
中空注浆锚杆作业技术交底
中空注浆锚杆作业技术交底，是针对地下工程中使用的一种常见的加固方式。
中空注浆锚杆通常由钢管制成，其内部空心，并采用注浆方式进行填充，以增强地下结构的稳定性和承载能力。
本文将介绍中空注浆锚杆作业的技术要点和相关注意事项。
一、材料准备1. 中空注浆锚杆：应选用具有一定强度和抗腐蚀性能的钢管作为材料。
在施工前应对锚杆进行全面检查，确保其表面光洁、无损伤和腐蚀。
锚杆的长度和直径应根据具体工程要求进行选择。
2. 注浆材料：通常采用水泥浆或聚合物浆料作为注浆材料。
在施工前应进行充分的试验和调整，确保注浆材料的流动性、抗压强度和黏附性能满足工程要求。
3. 注浆设备：包括注浆泵、浆液管路和注浆头等。
注浆设备的运行要稳定可靠，并保证注浆材料能顺畅地输送至锚杆内部。
二、施工准备1. 施工前的准备工作包括清理工程现场，确保施工区域的安全和通畅；按照工程规划确定钻孔位置和孔径；清理孔道，确保孔道内无杂物和污物。
2. 选择适当的注浆方法：包括自由注浆方法和压力注浆方法。
自由注浆方法适用于孔道较浅的情况，注浆材料由重力作用下自然流动至锚杆内部；压力注浆方法适用于孔道较深且需要较高注浆压力的情况，注浆材料通过注浆泵的压力输送至锚杆内部。
三、施工步骤1. 钻孔：根据工程设计和规范要求进行钻孔作业。
钻孔深度应根据实际情况进行确定，通常要求锚固深度不得小于锚杆直径的3倍。
2. 安装锚杆：选择合适长度的锚杆，并在孔道内安装。
安装时要注意保持锚杆的垂直度和水平度，以确保后续的注浆工作进行顺利。
3. 注浆：选择合适的注浆方法进行注浆作业。
对于自由注浆方法，将注浆材料倒入孔道中，使其通过重力作用下自然流动至锚杆内部；对于压力注浆方法，使用注浆泵将注浆材料通过浆液管路输送至锚杆内部。
在注浆过程中，要保持注浆的连续性和一定的注浆速度，以确保注浆材料充分填充锚杆内部。
4. 注浆后处理：注浆完成后，应对注浆孔道进行密封处理，并保持施工现场的整洁。
中空注浆锚杆施工方法及工艺流程
中空注浆锚杆施工方法及工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!而且本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!中空注浆锚杆施工方法及工艺流程。
引言中空注浆锚杆作为一种常见的地下工程支护材料，其施工方法和工艺流程对工程质量和安全至关重要。
中空注浆锚杆施工方案
【最新资料Word版可自由编辑！】中空注浆锚杆有用于预支护的超前中空注浆锚杆和用于一般隧道复合式衬砌拱部的系统径向锚杆。
主要应用于地质条件中等-良好的围岩永久系统支护和超前预支护。
1 施工工艺1.1 中空注浆锚杆参数超前锚杆：φ25，长度3.5m；环向间距40cm；纵向间距Ⅳ级围岩中为2.0m，Ⅴ级为2.4m；外插角5°～10°，可据实际情况作适当调整，注浆材料为1：1水泥浆液。
系统锚杆：φ25带排气装置，长度3、3.5、4m。
杆体极限拉力≥180KN，带垫板，垫板尺寸不得小于150mm×150mm×6mm，梅花形布置，间距详参设计。
1.2 工艺流程中空注浆锚杆施工工艺流程见图1。
图1 中空注浆锚杆施工工艺框图1.3 施工方法区别于普通的砂浆锚杆，它将传统的先灌浆后锚固工艺改为先锚固后注浆，注浆时压力可达数十公斤，不但可以充填锚孔，而且在裂隙发育的地区，浆液在注浆压力作用下渗透进裂隙，达到改善围岩结构的目的。
锚杆制作：采用厂家生产的定型产品，如WT、WTD系列，锚杆由中空全螺纹杆体、排气管、锚头、止浆塞、垫板、螺母组成。
见图2。
图2 普通中空注浆锚杆系统⑴采用锚杆台车或风枪钻孔，并用高压风清孔。
地质为黄土地层时采用煤矿螺旋钻成孔。
⑵将安装好锚头的中空锚杆和排气管同时插入孔内，锚头上的倒刺立即将锚杆挂住。
⑶人工安装止浆塞、垫板和螺母。
⑷利用快速接头将锚杆和注浆机连接。
⑸开启注浆机器，按照设计的注浆压力进行压力注浆。
⑹待砂浆达到设计强度90％以上时，再度拧紧螺母，施加预应力。
2 质量要求2.1质量验收规范《客运专线铁路隧道工程质量验收暂行标准》2.2 分项验收标准2.2.1 主控项目●半成品、成品锚杆的类型、规格、性能等应符合设计要求和国家现行有关技术标准的规定。
检查数量：按进场的每批次随机抽样3%进行检验。
检验方法：检查产品合格证、出厂检验报告并进行试验。
●锚杆安装的数量应符合设计要求。
中空注浆锚杆
中空注浆锚杆引言中空注浆锚杆是一种常用于岩石工程和土木工程中的支护材料。
它能够在深层次的地下工程中提供可靠的支撑和加固效果。
中空注浆锚杆具有较高的承载能力和抗拉性能，广泛应用于隧道、高速公路、铁路、桥梁和建筑等领域。
本文将对中空注浆锚杆的特点、用途、施工工艺及技术指标等进行详细介绍。
一、中空注浆锚杆的特点1. 高承载能力：中空注浆锚杆的材料通常采用高强度钢材制作，具有较高的抗拉强度和承载能力。
2. 耐久性强：中空注浆锚杆具有较好的耐腐蚀性能，能够适应各种复杂的环境条件，确保工程长期的稳定性。
3. 施工方便：中空注浆锚杆采用现场注浆的施工方式，工艺简单，施工周期短，能够提高施工效率。
4. 经济实用：中空注浆锚杆的制作材料成本较低，施工过程简单，能够降低工程的总体成本。
二、中空注浆锚杆的用途1. 隧道工程：中空注浆锚杆可以在隧道工程中用于支护和加固地下岩体，提高隧道的稳定性。
2. 地铁工程：中空注浆锚杆能够用于地铁工程中的支护结构，保证地铁隧道的安全施工和运营。
3. 桥梁工程：中空注浆锚杆可以用于桥梁的基础支护和桥梁墩身等部位的加固，增加桥梁的稳定性。
4. 岩土工程：中空注浆锚杆可用于岩土工程中的土体加固和隐蔽岩石支护。
5. 其他工程：中空注浆锚杆还可以用于高速公路、水库、输水管道、矿山等工程的支护和加固。
三、中空注浆锚杆的施工工艺1. 安装预埋管道：在锚杆设备施工前，需要先安装预埋管道。
预埋管道将用于注浆时的浆液管道，确保注浆材料能够充分渗透。
2. 钻孔：按照设计要求，根据地层和锚杆的长度进行钻孔。
钻孔直径根据锚杆的规格和注浆材料的流动性来确定。
3. 清洗孔道：采用高压水进行冲洗，清除钻孔孔道中的杂物和碎屑，确保孔道的纯净度。
4. 安装锚杆：将预制好的中空注浆锚杆插入孔道中，根据需要进行延伸或切割。
5. 注浆：将注浆材料通过预埋管道注入内腔，注浆材料充分渗透孔道，达到增强地层的效果。
6. 固化：等待注浆材料固化，根据材料的特性和环境条件进行硬化时间的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中空注浆锚杆
中空注浆锚杆总成结构
1、中空注浆锚杆锚头：锚头上的倒刺可将锚杆定位于钻好的孔内，中空注浆锚杆并保证杆体良好居中。
2、中空注浆锚杆锚杆体：总成中最重要的构建，在锚固和支护中起主要作用。
3、止浆塞：在注浆过程中保持注浆压力，使浆液充分填充进围岩缝隙。
4、垫板：承受更大的围岩应力。
5、螺母：将围岩应力集中到垫板上。
中空注浆锚杆主要技术性能参数
LH系列高强、轻型中空注浆锚杆技术性能参如下，若用户有特殊要求，我公司可重新设计予以满足：
规格 LH25 LH27 LH28 LH32 LH38 定制其他规格
外径（mm）￠25 ￠27 ￠28 ￠32 ￠38
抗拉力（Kn） F≥180 F≥200 F≥200 F≥220 F≥350
齿高（mm） 1.5±0.1
螺距（mm） 12.7±0.1
螺纹方向左旋
标准长度 2.0 3.0 3.5 4.0 4.5（可根据需要定制）
中空注浆锚杆备注抗拉强度和长度均可根据客户设计要求制作
施工工艺
1、用钻机按设计孔径和深度钻孔并清理空内碎石。
2、将锚头与杆体一端连接后插入钻好的孔内，将锚头上的倒刺挂在孔底端。
3、安装止浆塞、垫板、螺母。
并旋紧螺母。
4、将快速注浆接头与锚杆尾端连接，注浆接头另一端与注浆机连接。
开动注浆机注浆，待注浆饱满且压力达到设计值时关机。
中空注浆锚杆,注浆压力可根据设计参数和注浆机性能确定，灰沙比参考值为：1：0—1：1，水灰比参考值为0.45—0.5：
中空注浆锚杆应用范围：
1. 径向加固：中空锚杆代替传统砂浆锚杆用于径向加固，中空注浆锚杆,可以彻底解决传统砂浆锚杆施工工艺过程中注浆不饱满，无法实现压力注浆等诸多缺陷，确保工程质量。
2. 边坡加固：用中空锚杆加固不稳定边坡，不但工艺简单，成本低廉，而且施工方便快捷，效果显著。
3. 基坑支护：建筑物的基坑加固采用中空锚杆，不但工艺简单，而且可实现压力注浆，改良基坑围岩条件。
结构：中空锚杆由中空全螺纹杆体、锚头、止浆塞、垫板、螺母等组成，它的每一个部件都是为了最大限度地保证注浆时充填饱满、密实，砂浆可以在高达数十公斤（具体参数以设计为准）在压力作用下渗透进围岩裂，中空注浆锚杆并且可以方便地安装垫板、螺母。
产品特点：
1. 中空设计，使锚杆实现了注浆管的功能，避免了传统施工工艺注浆管拔出时造成的砂浆流失。
2. 注浆饱满，并可实现压力注浆，提高工程质量。
3. 由于各配件的作用，杆体的居中性很好，砂浆可以将锚杆体全长包裹，避免了锈蚀的危险，达到长期支护的目的。
4. 安装方便，不需现场加工螺纹，就可方便地安设垫板、螺母。
5. 结合配套的锚杆专用注浆泵和注浆工艺，是目前国内唯一彻底解决了传统锚固支护诸多问题的锚固体系。
应用范围：
1. 公路、铁路、隧道支护。
2. 边坡支护用中空注浆锚杆加固不稳定边坡，不但工艺简单、成本低廉，而且施工方便快捷，效果显著。
3. 基坑支护建筑物的基坑加固采用中空注浆锚杆，不但工艺简单，而且可实现压力注浆，改良基坑围岩条件。
