(整理)10风冷系统设计.
风冷式电力变压器温度监控系统设计(毕业设计)
关键词：单片机；变压器冷却系统；风机故障；油温采集
I
兰州工业学院毕业论文
Abstract
Power transformer is the important equipment in power system.In order to protect the transformer, to ensure the safety of the power supply system, reliable operation, the need to monitor the temperature of the transformer, high voltage alarm, tripping over temperature.Due to exist in the traditional control system of simple, electric power transformer capacity differ big fan protection way, measurement parameters is not accurate, cooling way different, and the size of the load, and running environment, design a set of intelligent transformer temperature monitoring system.Intelligent transformer temperature controller based on MCU as the core, using PT100 sensors, the direct embedment in transformer windings, the temperature measurement and control of three-phase.Implements of transformer oil temperature collection, LED display, data wireless transmission, real-time and refer to the oil temperature real-time control on the operation condition of the fan.When the fan is faulty, the controller can also signal fault alarm and protection, in order to ensure the safe operation of the transformer and other equipment.
风冷模块设计方案
风冷模块设计方案风冷模块设计方案是一种用于散热的设备，其采用风冷原理将热量传导到空气中，从而降低物体的温度。
本设计方案旨在实现高效、稳定的散热效果，提高设备的工作效率和寿命。
设计要求：1. 散热效果高：能够高效地将热量从物体中传导至空气中。
2. 稳定性好：设计稳定可靠，适应各种环境条件。
3. 节能环保：采用低功耗和环保材料，减少能源消耗和对环境的污染。
4. 噪音低：尽量减少噪音产生。
5. 维护方便：易于清洁和维护。
设计方案：1. 散热板设计：采用具有良好导热性能的材料制作散热板，如铜或铝，以确保散热效果良好。
板上设置多个散热片，增加散热面积，提高散热效率。
2. 风扇设计：选用高效低噪音的风扇，能够产生足够的风力，确保充分的散热。
采用风扇叶片设计合理，降低噪音产生。
3. 散热管设计：采用优质的硬质散热管，通过蒸发冷凝循环原理将热量快速传导到风扇散热片上。
同时，散热管的形状和材料要优化，以提高导热效果。
4. 灵活的设计：可根据不同设备的尺寸和散热需求，调整模块的大小和形状，以符合不同设备的需求。
5. 控制系统设计：引入智能控制系统，根据设备的实时温度和负荷情况，自动调节风扇的转速和散热板的表面温度，实现精确的散热控制。
6. 安全性设计：设置过热保护装置，当散热模块超过设定温度时，自动切断电源，避免设备损坏和火灾风险。
实施方案：1. 选择合适的材料和零部件，如铜、铝、风扇、散热片等。
2. 根据设计需求，制作散热板和散热管，确保其形状和尺寸与设备相匹配。
3. 安装风扇和控制系统，调试和测试其散热效果和噪音情况。
4. 进行实际的工作环境测试，验证散热模块的稳定性和效果。
5. 对设计的风冷模块进行改进和优化，以适应不同设备的需求。
此外，还可以在设计中考虑使用新型材料，如石墨烯等，以提高散热效果和节能性能。
通过不断的研究和改进，可以使风冷模块设计更加高效和可靠，为各种设备提供优良的散热解决方案。
《风冷系统设计》word文档
10 冷却系统设计发动机运转时，与高温燃气相接触的零件受到强烈的加热，如果不加以适当的冷却，会使内燃机过热，充气系数下降，燃烧不正常（爆燃、早燃），机油变质和烧损，零件的摩擦和磨损加剧，引起发动机的动力性、经济性、可靠性和耐久性全面恶化。
经发动机冷却系带走的热量大约占燃料总热量的25%～30%左右。
发动机的冷却系根据所用冷却介质不同，分为风冷发动机和水冷发动机。
摩托车发动机采用风冷式的的居多，这使得发动机结构简单、质量轻，使用和维修方便，避免了水冷式常见的故障，工作较为可靠，同时有起动快、暖机快、气缸磨损量小的优点。
综上所述，本设计采用自然风冷式。
10.1 风冷发动机的散热与散热片在风冷发动机中，由气缸内燃气向外界冷却空气的传热过程是一个很复杂的过程，为计算方便，可将这一过程分为三个阶段：1）从燃气向气缸内壁的传热； 2）从气缸内壁向外壁的导热；3）从气缸外壁向冷却空气的传热。
10.1.1从燃气向气缸内壁的传热发动机气缸内的传热是一个复杂的过程。
在进气过程中进入气缸内的可燃混合气，温度低于缸壁的温度，这时气缸壁面将热量传给可燃混合气。
随着缸内混合气被压缩，其温度不断上升，开始由混合气向壁面放热，由于混合气在气缸中的运动，这一过程是一个复杂的对流换热过程。
在燃烧过程中产生的高温燃气，这时除了对流放热外，还有气体辐射和火焰辐射，形成了更为复杂的燃气向气缸内壁的放热过程。
膨胀过程和排气过程中，由于燃气温度较高，都是由燃气向气缸壁放热。
发动机气缸内的传热是对流换热和辐射换热的周期变化的过程。
在每一个工作循环内，工质向气缸壁的传热量可用下式表示：()()t g t g r d t t F Q 1001-+=⎰αα式中 r α——辐射放热系数；g α——接触放热系数；g t ——工质瞬时温度；1t ——缸壁表面温度；F 0——与工质接触的缸壁面积。
放热系数g α与工质的速度、压力、温度以及壁面形状和温度等因素有关。

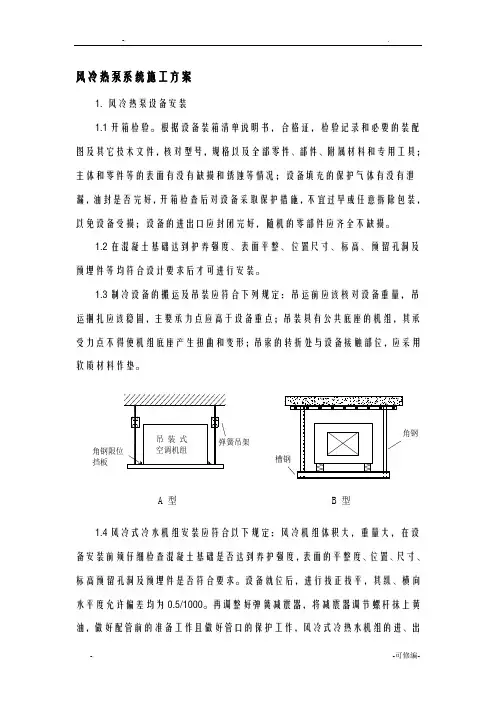

风冷热泵系统施工组织设计
风冷热泵系统施工方案1. 风冷热泵设备安装1.1开箱检验。
根据设备装箱清单说明书，合格证，检验记录和必要的装配图及其它技术文件，核对型号，规格以及全部零件、部件、附属材料和专用工具；主体和零件等的表面有没有缺损和锈蚀等情况；设备填充的保护气体有没有泄漏，油封是否完好，开箱检查后对设备采取保护措施，不宜过早或任意拆除包装，以免设备受损；设备的进出口应封闭完好，随机的零部件应齐全不缺损。
1.2在混凝土基础达到护养强度、表面平整、位置尺寸、标高、预留孔洞及预埋件等均符合设计要求后才可进行安装。
1.3制冷设备的搬运及吊装应符合下列规定：吊运前应该核对设备重量，吊运捆扎应该稳固，主要承力点应高于设备重点；吊装具有公共底座的机组，其承水平度允许偏差均为0.5/1000。
再调整好弹簧减震器，将减震器调节螺杆抹上黄油，做好配管前的准备工作且做好管口的保护工作，风冷式冷热水机组的进、出水管连接位置正确，严密不漏。
2. 水泵的安装2.1安装前检查泵叶轮是否有阻滞、卡涩现象，声音是否正常。
2.2水泵就位后进行找平找正。
通过调整垫铁，使之符合下列要求：整体泵安装以进出口法兰面为基准进行找平，水平度允许偏差纵向0.05mm/m，横向为0.10mm/m；解体安装的泵以泵体加工面或进出口法兰面为基准，纵向、横向的水平度允许偏差为0.05mm/m。
2.3采用联轴器传动的泵，两轴的对中偏差及两半联轴器两端面间隙要符合泵的技术文件要求和施工及验收规范要求。
2.4与泵连接的接管设置单独的支架，进出口应设减振用的橡胶软接头。
接管与水泵连接前，管路必须清洁；密封面和螺纹不能有损坏；相互连接的法兰端面或螺纹轴心必须平行、对中，不得借法兰螺栓或管接头强行连接。
配管中要注意保护密封面，以保证连接处的气密性。
2.5有拆检及清洗要求的泵体，须对泵进行拆检并编号，用机油清洗后再按编号重新组装。
2.6水泵试车前，先拆除联轴器的螺栓，使电机与机械分离（不可拆除的或不需拆除的例外），盘车应灵活，无阻卡现象。
风冷热泵机组的原理、选型、设计
风冷热泵机组的原理、选型、设计来源：暖通空调在线版权归原作者所有，侵权请联系删除一、风冷热泵机组是什么？风冷热泵机组是由压缩机——换热器——节流器——吸热器——压缩机等装置构成的一个循环系统。
风冷热泵的基本原理是基于压缩式制冷循环，利用冷媒作为载体，通过风机的强制换热，从大气中吸取热量或排放热量，以达到制冷或制热的需求。
风冷热泵机组是中央空调机组的一部分，它主要区别于风冷冷水机组，风冷热泵在机组内部至少增加了一个四通换向阀，作为制冷或制热的功能切换，除具备风冷冷水机组制取冷水的功能外，风冷热泵机组还能切换到制热工况制取热水，通过强制换热，来满足室内温度的需要。
和大型中央空调采用水冷热泵机组不同，风冷热泵主要用于家用中央空调领域以及一些轻型工业、商用领域。
二、风冷热泵工作原理风冷热泵机组是空调系统中的主机，由于采用风冷冷凝器不需要冷却塔，而蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水，风机盘管是空调系统的末端装置，装在室内如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。
所以热泵实质上是一种热量提升装置，热泵的作用是从周围环境中吸取热量，并把它传递给被加热的对象（温度较高的物体），其工作原理与制冷机相同，都是按照逆卡诺循环工作的、风冷热泵相对于空气源热泵来说它的能力要低一点，进出水温差是5℃左右（大部分公司的设置参数），而空气源的进出水温差能达到40℃。
风冷热泵机组与风机盘管共同使用，前者提供冷水或热水，后者将冷水或热水通过热交换，吸出冷风或热风。
我们可以形象的把风冷热泵机组比作是中央空调的大脑，如果大脑不工作了，那中央空调将丧失全部功能，系统也将停止运行。
三、风冷热泵机组的特点风冷热泵机组的特点介绍，我们对比水冷热泵机组和变频多联机(VRV系统)一起来讲。
风冷热泵机组 VS 水冷热泵机组一、水冷热泵机组的特点：1、应用范围广，造价较低。
2、技术最成熟，也是目前应用最广的空调系统。
风冷散热的设计及计算
风冷散热的设计及计算(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--风冷散热的设计及计算风冷散热原理：散热片的核心是同散热片底座紧密接触的，因此芯片表面发出的热量就会通过热传导传到散热片上，再由风扇转动所造成的气流将热量“吹走”，如此循环，便是处理器散热的简单过程。
散热片材料的比较：现在市面上的散热风扇所使用的散热片材料一般都是铝合金，只有极少数是使用其他材料。
学过物理的人应该都知道铝导热性并不是最好的，从效果来看最好的应该是银，接下来是纯铜，紧接着才会是铝。
但是前两种材料的价格比较贵，如果用来作散热片成本不好控制。
使用铝业也有很多优点，比如重量比较轻，可塑性比较好。
因此兼顾导热性和其他方面使用铝就成为了主要的散热材料。
不过我们使用的散热片没有百分之百纯铝的产品，因为纯铝太过柔软，如果想做成散热片一般都会加入少量的其他金属，成为铝合金(得到更好的硬度)。
风扇：单是有了一个好的散热片，而不加风扇，就算表面积再大，也没有用！因为无法同空气进行完全的流通，散热效果肯定会大打折扣。
从这个来看，风扇的效果有时甚至比散热片还重要。
假如没有好的风扇，则散热片表面积大的特点便无法充分展现出来。
挑选风扇的宗旨就是，风扇吹出来的风越强劲越好。
风扇吹出来的风力越强，空气流动的速度越快，散热效果同样也就越好。
要判断风扇是否够强劲，转速是一个重要的依据。
转速越快，风就越强，简单看功率的大小。
轴承：市面上用的轴承一般有两种，滚珠轴承和含油轴承，滚珠轴承比含油轴承好，声音小、寿命长。
但是滚珠轴承的设计比较难，其中一个工艺是预压，是指将滚珠固定到轴承套中的过程，这要求滚珠与轴承套表面结合紧密，没有间隙，以使钢珠磨损度最小。
通常在国内厂家轴承制造中，预压前上下轴承套是正对的，因为钢珠尺寸与轴承套尺寸肯定会存在一定误差，所以在预压受力后，滚珠同轴承套之间总有5—10微米的间隙，就是这个间隙，使得轴承的老化磨损程度大大增加，使用寿命缩短。
风冷课程设计
