halcon知识点

合集下载

halcon 数学运算

halcon 数学运算

halcon 数学运算【1.HALCON简介】HALCON(Hardware Abstraction Layer for Control Networks)是一款由德国不伦瑞克大学开发的开源软件,用于嵌入式系统的控制和监控。

它提供了一种硬件抽象层,使得开发者可以编写与特定硬件无关的程序。

在实际应用中,HALCON广泛应用于机器视觉、运动控制等领域。

【2.HALCON数学运算基础】在HALCON中,数学运算主要通过内置的数学函数库实现。

这些函数可以处理各种数学问题,包括算术运算、三角函数、对数、指数、逻辑运算等。

为了方便使用,HALCON将这些函数分为几个类别,如基本函数、统计函数、矩阵函数等。

【3.HALCON中的常用数学函数】以下是一些在HALCON中常用的数学函数:- 算术运算:+、-、*、/、%、^- 三角函数:sin、cos、tan、asin、acos、atan- 对数与指数函数:log、log10、exp、sqrt- 随机数生成:rand、randn- 统计函数:mean、stddev、var、sum、prod- 矩阵函数:矩阵加法、矩阵乘法、矩阵转置、行列式、逆矩阵【4.实例演示】以下是一个简单的HALCON程序,演示了如何使用数学函数:```PROGRAM exampleVARi : INT;j : INT;sum : REAL;product : REAL;matrix1 : MAT(3, 3);matrix2 : MAT(3, 3);matrix3 : MAT(3, 3);END_VARFOR i := 1 TO 3 DOFOR j := 1 TO 3 DOmatrix1(i, j) := i * j;END_FOR;END_FOR;sum := 0;FOR i := 1 TO 3 DOsum := sum + matrix1(i, 1); END_FOR;product := 1;FOR i := 1 TO 3 DOproduct := product * matrix1(1, i);END_FOR;matrix2 := matrix1 * matrix1;PRINT "矩阵1:"; matrix1;PRINT "矩阵2:"; matrix2;END_PROGRAM```【5.总结与建议】HALCON提供了丰富的数学函数,可以帮助开发者轻松实现各种数学运算。

halcon算子较全的中文手册

halcon算子较全的中文手册

1. Halcon算子概述Halcon是一种强大的机器视觉软件,它由MVTec开发,可用于各种工业和非工业应用。

在Halcon中,算子是至关重要的组成部分,它们可以实现图像处理中的各种功能,如滤波、边缘检测、特征提取等。

本文将以算子作为主题,深入探讨Halcon算子的各种特性和用法。

2. Halcon算子的分类Halcon算子可以分为预处理算子、过滤算子、分割算子、匹配算子、测量算子等多个类别。

每个类别都包含了众多的算子,它们可以根据图像处理任务的不同需求进行灵活组合和调用。

3. Halcon算子的特性Halcon算子具有许多独特的特性,如多样的输入输出形式、灵活的参数设置、高效的运算速度等。

这些特性使得Halcon算子在图像处理领域得到广泛应用,并受到了众多工程师和科研人员的喜爱。

4. Halcon算子的使用技巧在使用Halcon算子时,熟练掌握一些技巧和经验是非常重要的。

合理设置算子的参数、选择适当的算法、理解算子的内部原理等,都可以帮助我们更好地使用Halcon算子,提高图像处理的效率和准确性。

通过一些典型的应用案例,我们可以深入了解Halcon算子的实际应用。

这些案例涵盖了工业质检、医疗影像、无人驾驶、智能制造等多个领域,展示了Halcon算子的强大功能和广泛适用性。

6. 我对Halcon算子的个人理解作为一名Halcon用户,我对Halcon算子有着深刻的认识和体会。

我认为Halcon算子不仅仅是图像处理的工具,更是一种思维方式和解决问题的哲学。

通过深入学习和使用Halcon算子,我对图像处理和机器视觉有了全新的认识和理解。

总结与回顾通过本文的全面介绍和深度探讨,我们对Halcon算子有了更加全面和深入的了解。

从算子的分类到使用技巧,再到实际案例分析,我们逐步领略了Halcon算子的强大功能和潜力。

我相信,在今后的工作和研究中,我们可以更好地运用Halcon算子,为图像处理和机器视觉领域的发展做出更大的贡献。

HALCON学习笔记

HALCON学习笔记

4、Halcon 数据结构 两类参数:图形参数 Iconic (image, region, XLD) 与 控制参数 Control (string, integer, real, handle),在 Halcon 算子的参数中,依次为:输入图形参数、输出图形参数、输入控制参数、 输出控制参数;并且其输入参数不会被算子改变。 图形参数 Iconic: Images Multiple channels Arbitrary region of interest Multiple pixel types (byte, (u)int1/2/4, real, complex, direction, cyclic, vector_field) byte, uint2 int1, int2 int4 direction real complex cyclic vector_field //灰度图像的标准编码 //Difference of two images or derivates with integer precision (??) //两幅灰度图的频谱 //图片边缘的梯度方向 //边缘提取及特定灰度值的轮廓 //图片频率分布 //Assigning one "gray" value to each color(??) //连续图形的光学流分布

while ... endwhile repeat ... until
此外,也有关键字 break、continue、return、exit、stop 用来控制语句的执行; 赋值语句在 Halcon 中也被当作函数来使用: 标准赋值 assign(Expression, ResultVariable) //编辑形式,永远都是输入在前,输出在后 ResultVariable := Expression //代码形式 元组插入赋值 insert(Tuple, NewValue, Index, Tuple) //编辑形式 Tuple[Index] := NewValue //代码形式 控制变量元组操作 [t,t] concatenation of tuples |t| number of elements t[i] selection of an element t[i:j] selection of a part of a tuple subset(t1,t2) selection from t1 by indices in t2 图形元组操作对应函数 [] gen_empty_obj () |t| count_obj (p, num) [t1,t2] concat_obj (p1, p2, q) t[i] select_obj (p, q, i+1) t[i:j] copy_obj (p, q, i+1, j-i+1) subset(t1,t2) select_obj (p, q, t2+1) 元组的数学运算,如:A * B,令 m = |A|, n = |B|; 若 m、n 不相等,且都大于 1,则错误;否则返回三种情况: m=n=1,返回一个值; m=n>1,返回一个包含 m 个数的元组,值为两元组各对于值的操作结果; m>1,n=1, 返回一个包含 m 个数的元组, 值为第二个数与第一元组各值的操作结果; Halcon 的数学运算 算术运算 a/a division a%a rest of the integer division a*a multiplication v+v addition and concatenation of strings a-a subtraction -a negation 位运算 lsh(i,i) rsh(i,i) i band i i bor i i bxor i bnot i left shift right shift bit-wise and bit-wise or bit-wise xor bit-wise complement

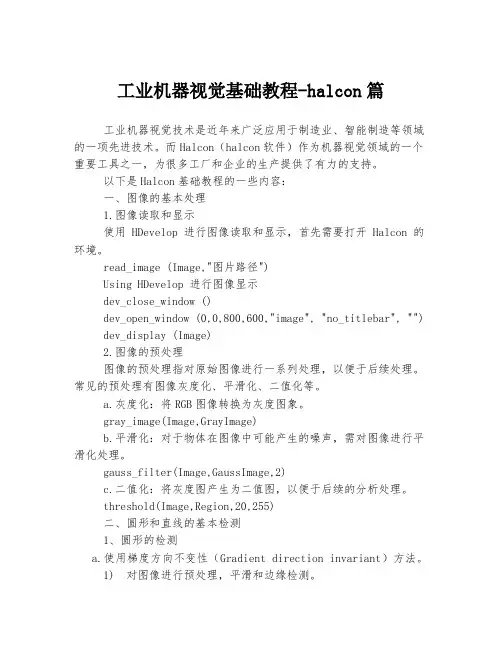

工业机器视觉基础教程-halcon篇

工业机器视觉基础教程-halcon篇

工业机器视觉基础教程-halcon篇工业机器视觉技术是近年来广泛应用于制造业、智能制造等领域的一项先进技术。

而Halcon(halcon软件)作为机器视觉领域的一个重要工具之一,为很多工厂和企业的生产提供了有力的支持。

以下是Halcon基础教程的一些内容:一、图像的基本处理1.图像读取和显示使用 HDevelop 进行图像读取和显示,首先需要打开 Halcon 的环境。

read_image (Image,"图片路径")Using HDevelop 进行图像显示dev_close_window ()dev_open_window (0,0,800,600,"image", "no_titlebar", "") dev_display (Image)2.图像的预处理图像的预处理指对原始图像进行一系列处理,以便于后续处理。

常见的预处理有图像灰度化、平滑化、二值化等。

a.灰度化:将RGB图像转换为灰度图象。

gray_image(Image,GrayImage)b.平滑化:对于物体在图像中可能产生的噪声,需对图像进行平滑化处理。

gauss_filter(Image,GaussImage,2)c.二值化:将灰度图产生为二值图,以便于后续的分析处理。

threshold(Image,Region,20,255)二、圆形和直线的基本检测1、圆形的检测a.使用梯度方向不变性(Gradient direction invariant)方法。

1) 对图像进行预处理,平滑和边缘检测。

gauss_filter(Image,Filtered,3)sobel_amp(Filtered,DerivGaussian,3)2) 选定圆心和半径的最小值和最大值,对圆进行扫描。

find_circles(FilteredCircles,DerivGaussian,MinRadius,Max Radius)3) 对于查找到的圆形和可能的重叠,消除重叠。

Halcon基础知识总结(一文学会halcon基础操作,总结自超人视觉)

Halcon基础知识总结(一文学会halcon基础操作,总结自超人视觉)

Halcon基础知识总结(⼀⽂学会halcon基础操作,总结⾃超⼈视觉)此⽂根据《超⼈视觉 halcon启蒙班》写成,结合图⽚和例程,直观简单地介绍halcon的最基本操作基础知识光学:⼏何光学,物理光学数学:导数为主的⾼等数学,矩阵论五种需求:1.识别定位2.符号识别:⼀⼆维码,OCR3.测量需求4.缺陷需求(最常见,难度最⼤)5.⼿眼标定和抓取(结合运动控制)图像处理⼀般思路1.采集2.预处理拉开灰度⼏何变换去噪:中值滤波,均值滤波,⾼斯滤波抠图3.图像分割⼆值化形态学特征选择ps:Halcon⾥区域和图像是不同概念4.识别显⽰5.通信三⼤数据类型图像,区域,XLD灰度直⽅图勾选“阈值”将灰度值在”绿线和红线之间”的以选定颜⾊进⾏填充将把圈定的阈值范围内的直⽅图均匀拉伸释放到整个直⽅图轴上数组语法* Simple tuple operationsTuple1 := [1,2,3,4,5]Number := |Tuple1|SingleElement := Tuple1[3]Part := Tuple1[1:3]Copy := Tuple1[0:|Tuple1| - 1]运⾏结果读取图⽚的四种⽅法1. ⽂件 -> 读取图⽚2. Image Acquisition -> ⾃动检测接⼝(刷新设备)-> Direct show,从摄像头直接读图3. Image Acquisition -> 选择⽂件,从图像⽂件中读取4. Image Acquisition -> 选择路径,结合正则表达式读取路径下的图⽚PS:⽤Image Acquisition读取时记得点击代码⽣成摄像头抓取模式:在可视化 -> 更新窗⼝中调整同步采集:实时抓取,⼀直抓取异步采集:只等图⽚处理完后,grab_image才开始抓取PS:更多信息包括双相机采集,可以在案例 -> ⽅法 -> 图像采集设备中学习ROI(感兴趣区域)特征检测PS:⼆值化之后的区域虽然不连通,但仍然认为是⼀个区域。

halcon知识点总结

halcon知识点总结

halcon知识点总结Halcon基本概念Halcon的全称是HALCON(Highly Optimized Computer Vision Algorithms), 是由MVTec Software GmbH公司开发的一款强大的视觉处理软件,为工业自动化领域提供了全面的解决方案。

这种软件广泛应用于制造业、半导体行业、电子产业、医药行业等领域,用于机器视觉系统的开发和部署。

Halcon具有以下几个基本概念:1. 图像处理Halcon是一种用于图像处理的软件,它提供了一系列的图像处理算法和工具,可以对图像进行预处理、分割、特征提取、匹配等操作,以满足各种不同的应用需求。

2. 机器视觉Halcon可以应用于机器视觉系统中,用于进行产品质量检测、物体识别和追踪、三维测量等操作,以提高生产效率和产品质量。

3. 算法优化Halcon提供了高度优化的图像处理算法,可以实现高性能和高效率的图像处理,适用于高速和复杂的生产环境。

特性Halcon具有以下一些重要的特性:1. 高性能Halcon使用了一系列高效的图像处理算法和数据结构,以实现高速的图像处理能力,能够满足各种不同的应用需求。

2. 多功能Halcon提供了丰富的图像处理和分析功能,可以用于多种不同的应用场景,如工业自动化、医疗影像、安防监控等。

3. 跨平台Halcon可以在多种不同的操作系统上运行,并且支持多种不同的开发语言和工具,可以轻松集成到现有的系统之中。

应用Halcon在多个领域都有广泛的应用,以下是一些典型的应用场景:1. 工业自动化在工业自动化领域,Halcon可以用于进行产品质量检测、零件识别和追踪、三维测量等操作,以提高生产效率和产品质量。

2. 医疗影像在医疗领域,Halcon可以用于进行医学影像处理和分析,如医学图像的识别、分割、量化分析等,以辅助医生进行诊断和治疗。

3. 安防监控在安防监控领域,Halcon可以用于进行行人识别、车辆识别、人脸识别等操作,以提高监控系统的识别能力和准确度。

Halcon介绍与安装、入门基础知识

Halcon介绍与安装、入门基础知识

Halcon介绍与安装、入门基础知识按照安装录像完成halcon的安装去我们的qq群龙熙智能halocon欣赏下一个halcon案例Tab——当你输入算子时,可以补充后面的内容;Enter+Shift ——换行不运行语句F1——帮助,解释光标所在行算子;F2——重置程序,从头再来;F3——激活(注释后取消注释);F4——注释程序;F5——运行,运行到结束,出结果;F6——单步运行,一句句运行;————————————————文件在哪里?C:\Users\Public\Documents\MVTec\HALCON-12.0\examples\hdevelop复制出来然后操作,避免原来的文件被修改错乱掉了!1.类型HObject ho_Image, ho_EdgeAmplitude;HTuple2.sobel_amp算子Image(input_object) (multichannel-)image(-array) → object (byte / int2 / uint2 / real)Input image.EdgeAmplitude(output_object) (multichannel-)image(-array) → object (int1 / int2 / uint2 / real)Edge amplitude (gradient magnitude) image.FilterType string → (string)Filter type.Default value:'sum_abs'List ofvalues:'sum_abs','sum_abs_binomial','sum_sqrt','sum_sqrt_bi nomial','thin_max_abs','thin_max_abs_binomial','thin_sum_abs','t hin_ sum_abs_binomial','x','x_binomial','y','y_binomial' List of values (for compute devices):'sum_abs','sum_sqrt','x','y','sum_abs_binomial','sum_sqrt _binomial','x_binomial','y_binomial' Size (input_control) integer(-array) → (integer)Size of filter mask.Default value:3List of values:3, 5, 7, 9, 11, 13, 15, 17, 19, 21, 23, 25, 27, 29, 31, 33, 35, 37, 393.WriteImage保存格式List of values: 'bigtiff alpha', 'bigtiff deflate 9 alpha', 'bigtiff deflate 9', 'bigtiff jpeg 90', 'bigtiff lzw alpha ', 'bigtiff lzw', 'bigtiff mask', 'bigtiff packbits', 'bigtiff', 'bmp', 'hobj', 'ima', 'jp2 20', 'jp2 30', 'jp2 40', 'jp2 50', 'jp2', 'jpeg 100', 'jpeg 20', 'jpeg 40', 'jpeg 60', 'jpeg 80', 'jpeg', 'jpegxr20', 'jpegxr 30', 'jpegxr 40', 'jpegxr 50', 'jpegxr', 'png best', 'png fastest', 'png none', 'png', 'tiff alpha', 'tiff deflate 9 alpha', 'tiff deflate 9', 'tiff jpeg 90', 'tiff lzw alpha ', 'tiff lzw', 'tiff mask', 'tiff packbits', 'tiff'HALCON 算子函数——Chapter 4 : File4.1 Images1. read_image功能:读取有不同文件格式的图像。

halcon常用英语单词

halcon常用英语单词

halcon常用英语单词摘要:一、引言二、Halcon 常用英语单词介绍1.基本概念2.图像处理3.机器视觉4.常用函数与操作三、Halcon 英语单词学习方法与建议1.掌握基本单词2.学习专业术语3.动手实践4.参加培训与交流四、总结正文:【引言】Halcon 是一款非常优秀的机器视觉软件,广泛应用于工业自动化领域。

为了更好地学习和使用Halcon,掌握一些常用的英语单词是必不可少的。

本文将对Halcon 常用英语单词进行概括性的介绍,并提供一些学习方法与建议。

【Halcon 常用英语单词介绍】【基本概念】1.图像处理(Image Processing)2.机器视觉(Machine Vision)3.目标检测(Object Detection)4.图像分析(Image Analysis)5.相机(Camera)【图像处理】1.滤波(Filter)2.降噪(Noise Reduction)3.边缘检测(Edge Detection)4.形态学(Morphology)5.图像分割(Image Segmentation)【机器视觉】1.光照(Illumination)2.镜头(Lens)3.图像采集(Image Acquisition)4.视觉算法(Visual Algorithm)5.机器学习(Machine Learning)【常用函数与操作】1.读取图像(Read Image)2.显示图像(Display Image)3.保存图像(Save Image)4.转换图像(Convert Image)5.图像灰度化(Grayscale Image)【Halcon 英语单词学习方法与建议】【掌握基本单词】学习Halcon 英语单词,首先要掌握一些基本单词,例如:图像、颜色、形状、尺寸等。

这些单词在实际应用中非常常见,也是学习其他专业术语的基础。

【学习专业术语】了解Halcon 的基本概念和常用函数后,可以开始学习一些专业术语,例如:滤波器、降噪、边缘检测等。

halcon入门教程

halcon入门教程

halcon入门教程Halcon(哈康)是一款由美国密歇根州慕尼黑市的MVTec软件公司开发的机器视觉开发平台。

它提供了丰富的图像处理和分析函数,可以用于工业自动化、机器人视觉、医学图像处理等各个领域。

Halcon的入门教程首先要了解其基本概念和术语。

以下是一些常用术语的简要介绍:1. 图像:在Halcon中,图像指的是一个或多个矩阵组成的数据对象。

每个矩阵表示图像中的像素值,可以是灰度图像或彩色图像。

2. 灰度图像:灰度图像是指每个像素只有一个灰度值的图像。

在Halcon中,灰度图像通常用单通道矩阵表示。

3. 彩色图像:彩色图像是指每个像素有多个颜色分量的图像。

在Halcon中,彩色图像通常用多通道矩阵表示,每个通道表示一个颜色分量。

4. 模板匹配:模板匹配是一种在输入图像中寻找与模板图像最相似区域的方法。

Halcon提供了多种模板匹配算法,可以根据需要选择合适的算法。

5. 区域:在Halcon中,区域是指图像中的一个连续像素集合。

可以通过二值化、分割等方法得到区域。

除了上述基本概念外,入门教程还应包括以下内容:1. 安装与配置:介绍如何下载、安装和配置Halcon开发环境。

2. 图像加载与显示:介绍如何加载和显示图像,以及常用的图像显示函数。

3. 图像处理:介绍Halcon提供的常用图像处理函数,例如平滑、增强、边缘检测等。

4. 区域处理:介绍Halcon提供的区域处理函数,例如区域拟合、区域合并、形态学操作等。

5. 模板匹配:介绍Halcon提供的模板匹配函数,例如统计形状模板匹配、模板匹配算法比较等。

6. 应用实例:通过实际案例展示如何使用Halcon解决实际问题,例如物体检测、识别和测量等。

通过学习上述内容,可以初步掌握Halcon的基本功能和使用方法,为进一步深入学习和应用奠定基础。

halcon学习经验

halcon学习经验

HalCon学习经验总结1.图像的开运算和闭运算算子开运算就是用消除图像上的小物体,小区域,将纤细相连的物体分开,将大物体的表面平滑与此同时不明显改变他的面积。

扩大背景(就是暗的部分),缩小前景(就是亮的部分)。

模板匹配等闭运算就是填充物体内细小的空洞,连接邻近的物体,平滑物体的边界同时呢不明显改变他的面积。

缩小背景(就是暗的部分),扩大前景(就是亮的部分)开运算:先对图像腐蚀然后膨胀闭运算:先对图像膨胀然后腐蚀必要的解释:一:HALCON提供了开运算、闭运算的函数(算子),根据结构元素的不同(圆的方的椭圆的或是自己定义也可以)细化出很多算子。

这些都是细枝末节。

此处不再赘余。

二:开闭运算的结构元素没有参考点(中心点)的概念。

三:开闭运算没有迭代的概念,就是图像被同样结构元素做开运算,处理一次和处理随意非零次的效果是一样的。

gray_opening_rect (ImageInvert, ImageOpening, 20, 20)gray_closing_rect (ImageInvert, ImageClosing, 20, 20)connection (ImageOpening,tophat)connection (ImageClosing,bothat)sub_image (bothat,tophat,ImageSub, 1, 0)union1 (ImageSub, RegionUnion)2.击中击不中(hit_or_miss),加厚(thickening),打薄(thinning)thickening:原始图像+ 对图像使用击中击不中产品的图像thinning:原始图像- 对图像使用击中击不中产品的图像击中击不中原理继膨胀、腐蚀、开运算和闭运算之后的有一个基本操作就是击中击不中变换(HMT),HMT变换可以同时探测图像的内部和外部。

在研究图像中的目标物体与图像背景之间的关系上,HMT能够取得很好的效果。

工业机器视觉基础教程-halcon篇

工业机器视觉基础教程-halcon篇

工业机器视觉基础教程-halcon篇工业机器视觉作为一项重要的智能制造技术,在制造业中得到广泛应用。

在工业机器视觉领域,Halcon是一款非常优秀的软件,被广泛使用于品质控制、自动化检测、智能制造等领域。

本文旨在介绍Halcon的基础知识,包括如何安装、编程语言和函数应用等方面。

一、Halcon的安装和使用1.1 HDevelopment安装Halcon软件的安装相对比较简单。

首先需要到官网下载Halcon的安装文件,安装的时候根据提示安装HDevelopment,也就是开发环境。

HDevelopment是Halcon的图形化编程平台,可以在里面进行程序的编辑、调试和运行等操作。

1.2 Halcon的目录结构安装完Halcon后,可以在C盘的Program Files下找到Halcon的安装目录,目录结构如下:bin 存放Halcon的二进制文件examples 存放Halcon的示例程序doc 存放Halcon的帮助文档lib 存放Halcon库的头文件和库文件1.3 Halcon的运行Halcon的运行比较简单,只需要双击HDevelop.exe即可。

Halcon默认会打开一个空的工程,通过该工程可以新建、打开、编辑等操作。

在打开的工程中,可以通过菜单栏或快捷栏执行程序的调试或运行。

二、Halcon编程语言2.1 Halcon基础知识Halcon编程语言是一种类C语言的高级语言,它是一种面向对象的编程语言,包含面向对象编程的所有基本特征,例如对象、封装、继承和多态。

Halcon编程语言的语法比较简洁,但有一定的复杂性,需要慢慢掌握。

2.2 Halcon的编程模式在Halcon中,有两种编程模式,一种是交互式的编程模式,称为闪电式编程(Rapid Development),另一种是直观式编程(Intuitive Development)。

闪电式编程是一种快速开发模式,可以通过Halcon的控制台进行编程。

Halcon学习资料整理

Halcon学习资料整理

模板匹配1. Shape-Based matching的基本流程HALCON提供的基于形状匹配的算法主要是针对感兴趣的小区域来建立模板,对整个图像建立模板也可以,但这样除非是对象在整个图像中所占比例很大,比如像视频会议中人体上半身这样的图像,我在后面的视频对象跟踪实验中就是针对整个图像的,这往往也是要牺牲匹配速度的,这个后面再讲。

基本流程是这样的,如下所示:⑴首先确定出ROI的矩形区域,这里只需要确定矩形的左上点和右下点的坐标即可,gen_rectangle1()这个函数就会帮助你生成一个矩形,利用area_center()找到这个矩形的中心;⑵然后需要从图像中获取这个矩形区域的图像,reduce_domain()会得到这个ROI;这之后就可以对这个矩形建立模板,而在建立模板之前,可以先对这个区域进行一些处理,方便以后的建模,比如阈值分割,数学形态学的一些处理等等;⑶接下来就可以利用create_shape_model()来创建模板了,这个函数有许多参数,其中金字塔的级数由Numlevels指定,值越大则找到物体的时间越少,AngleStart和AngleExtent决定可能的旋转范围,AngleStep指定角度范围搜索的步长;这里需要提醒的是,在任何情况下,模板应适合主内存,搜索时间会缩短。

对特别大的模板,用Optimization来减少模板点的数量是很有用的;MinConstrast将模板从图像的噪声中分离出来,如果灰度值的波动范围是10,则MinConstrast应当设为10;Metric参数决定模板识别的条件,如果设为’use_polarity’,则图像中的物体和模板必须有相同的对比度;创建好模板后,这时还需要监视模板,用inspect_shape_model()来完成,它检查参数的适用性,还能帮助找到合适的参数;另外,还需要获得这个模板的轮廓,用于后面的匹配,get_shape_model_contours()则会很容易的帮我们找到模板的轮廓;⑷创建好模板后,就可以打开另一幅图像,来进行模板匹配了。

halcon学习经验

halcon学习经验

HalCon学习经验总结1.图像的开运算和闭运算算子开运算就是用消除图像上的小物体,小区域,将纤细相连的物体分开,将大物体的表面平滑与此同时不明显改变他的面积。

扩大背景(就是暗的部分),缩小前景(就是亮的部分)。

模板匹配等闭运算就是填充物体内细小的空洞,连接邻近的物体,平滑物体的边界同时呢不明显改变他的面积。

缩小背景(就是暗的部分),扩大前景(就是亮的部分)开运算:先对图像腐蚀然后膨胀闭运算:先对图像膨胀然后腐蚀必要的解释:一:HALCON提供了开运算、闭运算的函数(算子),根据结构元素的不同(圆的方的椭圆的或是自己定义也可以)细化出很多算子。

这些都是细枝末节。

此处不再赘余。

二:开闭运算的结构元素没有参考点(中心点)的概念。

三:开闭运算没有迭代的概念,就是图像被同样结构元素做开运算,处理一次和处理随意非零次的效果是一样的。

gray_opening_rect (ImageInvert, ImageOpening, 20, 20)gray_closing_rect (ImageInvert, ImageClosing, 20, 20)connection (ImageOpening,tophat)connection (ImageClosing,bothat)sub_image (bothat,tophat,ImageSub, 1, 0)union1 (ImageSub, RegionUnion)2.击中击不中(hit_or_miss),加厚(thickening),打薄(thinning)thickening:原始图像+ 对图像使用击中击不中产品的图像thinning:原始图像- 对图像使用击中击不中产品的图像击中击不中原理继膨胀、腐蚀、开运算和闭运算之后的有一个基本操作就是击中击不中变换(HMT),HMT变换可以同时探测图像的内部和外部。

在研究图像中的目标物体与图像背景之间的关系上,HMT能够取得很好的效果。

工业机器视觉基础教程-halcon篇

工业机器视觉基础教程-halcon篇

工业机器视觉基础教程-halcon篇工业机器视觉是通过计算机技术和图像处理算法,利用摄像机等图像采集设备对工件或产品进行检测、识别和测量的方法。

Halcon是一种常用的工业机器视觉软件,具有强大的图像处理能力和丰富的算法库。

本教程将介绍Halcon的基础知识,帮助读者快速上手和理解该软件的使用方法。

1. Halcon基础知识Halcon是由奥地利MVTec公司开发的一款基于图像处理的机器视觉软件。

它提供了丰富的图像处理工具和各种算法,可以实现图像的分割、特征提取、匹配等功能。

Halcon支持多种开发语言,如C++, C#, Python等,方便用户进行二次开发。

2. Halcon安装和界面介绍用户可以从MVTec公司的官方网站上下载Halcon软件,并按照官方的安装指南进行安装。

安装完成后,用户可以打开Halcon的界面,界面主要包括图像视窗、工具栏、菜单栏等部分。

图像视窗用于显示图像,工具栏提供了常用的操作按钮和工具,菜单栏提供了各种功能选项和设置。

3. Halcon图像处理基础在Halcon中,图像处理是通过一系列的操作和算法来实现的。

例如,图像的载入、显示、保存等操作可以通过相应的函数来完成。

Halcon提供了各种图像处理函数,如滤波、二值化、形态学操作等,可以对图像进行预处理和后处理。

此外,Halcon还支持图像的分割、特征提取、形状匹配等高级图像处理功能。

4. Halcon编程基础Halcon的编程语言类似于C/C++,开发者可以通过调用Halcon的函数和方法来实现图像处理和分析。

对于Halcon编程的基础,需要了解变量的定义、数组的使用、控制结构的应用等。

此外,Halcon还提供了一些特定的编程元素,如图像域、区域、模型等,用于处理图像的特定部分或特征。

5. Halcon实例应用通过实例应用,可以更好地理解Halcon的使用方法和功能。

例如,可以通过Halcon实现目标检测与识别,可以通过Halcon进行位姿估计和测量,还可以通过Halcon实现条码的读取和解析等。

工业机器视觉基础教程-halcon篇

工业机器视觉基础教程-halcon篇

工业机器视觉基础教程-halcon篇
工业机器视觉是一种高科技领域,它涉及计算机视觉、图像处理、控制系统和机器学习等技术。

Halcon是一种常用的工业机器视觉开发
平台,下面将介绍Halcon的部分基础知识。

一、Halcon的安装与授权
Halcon的安装需要官网下载安装包,安装时需要注意选择合适的版本
和安装路径。

安装完成后,需要通过授权码进行激活,激活后才能使
用Halcon的所有功能。

授权码需要向官方购买,每个授权码只能对应
一台计算机。

二、Halcon的图像处理
Halcon的图像处理功能非常强大,包括图像采集、预处理、分割、特
征提取以及形状匹配等。

其中,形状匹配是Halcon的一大特色,可以
用于目标检测、物体定位等任务。

三、Halcon的编程语言
Halcon支持多种编程语言,如C++、C#、Python等。

其中,Halcon自
带的HDevelop是一种可视化编程语言,可以直接拖拽图像处理算法进
行组合和调试。

四、Halcon的应用领域
Halcon广泛应用于工业自动化、机器人视觉、医学影像等领域,例如
视觉检测、质量控制、零件识别等方面。

由于其卓越的性能和稳定性,Halcon已经成为了工业机器视觉领域的首选开发平台之一。

五、Halcon的学习和发展
学习Halcon需要掌握图像处理的基础知识和编程技巧,同时需要不断
学习和了解新的机器视觉技术,不断提高自己的技术水平。

在发展方面,Halcon正在向更加智能、高效、易用的方向发展,为工业机器视
觉领域的发展尽一份力。

halcon知识点总结

halcon知识点总结

Halcon知识点总结Halcon是一种强大的机器视觉编程软件,广泛应用于图像处理和机器视觉领域。

它提供了丰富的算法库和工具,使开发人员能够开发出高效、精确的视觉应用程序。

在本文中,我将总结一些Halcon的关键知识点。

1.Halcon基础知识 Halcon是一种面向对象的编程语言,具有强大的图像处理能力。

它支持多种图像格式,并提供了丰富的图像处理函数和算法。

要使用Halcon,首先需要了解其基本语法和函数的使用方法。

2.图像输入与输出在Halcon中,图像可以从文件中读取或通过相机进行采集。

要从文件中读取图像,可以使用read_image函数,该函数接受图像文件的路径作为参数。

要将图像保存到文件中,可以使用write_image函数,并指定保存路径和文件格式。

3.图像预处理在进行图像处理之前,通常需要对图像进行预处理,以提高处理的效果。

Halcon提供了丰富的图像预处理函数,包括图像平滑、增强、滤波等。

常用的预处理函数包括gauss_filter、median_image和enhance等。

4.图像分割与特征提取图像分割是图像处理中的一项重要任务,它将图像分割成具有不同特征的区域。

Halcon提供了多种图像分割算法,例如阈值分割、边缘检测和区域生长等。

完成图像分割后,可以使用特征提取函数获取每个区域的特征,如区域的形状、大小和颜色等。

5.目标定位与匹配目标定位是在图像中找到感兴趣的目标位置。

Halcon提供了多种目标定位算法,包括模板匹配、形状匹配和关键点匹配等。

通过设定合适的模板或特征描述子,可以在图像中准确地定位目标位置。

6.二维码和条形码识别在许多应用中,需要对二维码和条形码进行自动识别。

Halcon提供了方便的函数和工具,用于解码和识别不同类型的二维码和条形码。

通过使用相应的函数,可以实现快速而准确的二维码和条形码识别。

7.三维视觉与立体匹配除了二维视觉外,Halcon还提供了强大的三维视觉功能。

工业机器视觉基础教程-halcon篇

工业机器视觉基础教程-halcon篇

工业机器视觉基础教程-halcon篇工业机器视觉基础教程-Halcon篇工业机器视觉是一种通过计算机对物体进行图像分析的技术,能够实现自动检测、识别和测量等功能。

Halcon是一种常用的工业机器视觉库,提供了丰富的图像处理函数和算法,使其成为开发工业机器视觉应用的有效工具。

1. Halcon的安装和基本配置在学习使用Halcon之前,首先需要将Halcon工具包下载并安装到电脑中。

安装完成后,还需要进行基本的配置设置,以确保Halcon能够正常运行。

2. Halcon图像的读取和显示在Halcon中,可以使用ReadImage函数读取图像文件,并使用DispWindow函数在图像窗口中显示图像。

可以通过设置窗口参数来调整图像的显示效果。

3. Halcon图像的预处理在进行图像处理之前,通常需要对图像进行预处理,以便提取感兴趣的目标信息。

在Halcon中,可以使用一系列的函数实现图像预处理的操作,如平滑、边缘检测、二值化等。

4. Halcon图像的特征提取和匹配图像特征提取和匹配是工业机器视觉中常用的操作,可以通过提取出的特征进行目标的识别和测量。

Halcon提供了多种特征提取函数和匹配算法,如边缘提取、角点检测、形状匹配等。

5. Halcon图像的测量和计算工业机器视觉常用于对物体尺寸、位置、角度等进行测量和计算。

Halcon提供了一系列的测量和计算函数,如距离测量、角度测量、轮廓面积计算等。

6. Halcon图像的分割和识别在某些工业机器视觉应用中,需要将图像中的目标进行分割,并对分割出的目标进行识别。

Halcon提供了多种分割和识别函数,如颜色分割、形状分割、字符识别等。

7. Halcon图像的图形界面设计在开发工业机器视觉应用时,通常需要设计出直观友好的图形界面,以方便用户操作和显示结果。

Halcon提供了UI元素的创建和交互函数,可以通过这些函数设计出符合需求的图形界面。

8. Halcon的高级函数和算法除了基本的图像处理和分析功能外,Halcon还提供了一些高级的函数和算法,如3D视觉、深度学习等。

halcon常用英语单词

halcon常用英语单词

halcon常用英语单词摘要:1.简介2.常用单词a.基本概念b.图像处理c.几何计算d.物体识别e.机器视觉3.练习与实践a.安装与配置b.图像读取与显示c.图像处理与分析d.几何计算与校准e.物体识别与定位4.总结正文:Halcon 是一种常用的机器视觉软件,主要用于图像处理、分析和识别。

为了更好地使用这个软件,了解一些常用的英语单词是非常有必要的。

1.常用单词a.基本概念- Image:图像- Processing:处理- Vision:视觉- System:系统- Camera:相机b.图像处理- Filter:滤波器- Edge:边缘- Corner:角点- Region:区域- Segmentation:图像分割c.几何计算- Point:点- Line:线- Circle:圆- Rectangle:矩形- Ellipse:椭圆- Polygon:多边形d.物体识别- Object:物体- Recognition:识别- Identification:确认- Matching:匹配- Classification:分类e.机器视觉- Application:应用- Technique:技术- Algorithm:算法- Method:方法- Process:过程2.练习与实践a.安装与配置- Install:安装- Configure:配置- Setup:设置b.图像读取与显示- Read:读取- Display:显示- Image processing:图像处理c.图像处理与分析- Analyze:分析- Process:处理- Transform:变换- Filter:滤波d.几何计算与校准- Measure:测量- Calculate:计算- Calibration:校准- Error:误差e.物体识别与定位- Identify:识别- Locate:定位- Track:跟踪- Segment:分割3.总结熟悉这些常用英语单词有助于更好地理解和使用Halcon 软件,提高机器视觉方面的技能。

halcon知识点

halcon知识点

1. 无论读入什么图像,读入图像显示效果明显和原始图像不一致,哪怕是从相机读入的图像,也是明显颜色差异。

什么原因引起?初步诊断是,显示的时候调用的颜色查找表存在异常不是default ,而是其它选项。

此时可以通过查阅相关参数,调用set_system解决,也可以在编辑-》参数选择-》颜色查找表进行更改。

2. 裁剪图像;从图像上截取某段图像进行保存。

如何实现该操作?首先应该知道,region不具有单独构成图像的要素,他没有灰度值。

有用过opencv的应该知道ROI(感兴趣区域),设置好它后,对图像的大部分操作就转为图像的一个矩形区域内进行。

类似的,halcon有domain 概念。

首先设置好一个矩形区,然后使用reduce_domain (是一个矩形区域)后,再使用crop_domain 就裁剪出图像。

3. 读入bmp,或tiff 图像显示该图不是bmp文件或不能读。

原因是什么?这个常有新手询问,画图,图像管理器都能打开,又或者是相机采集完直接存到硬盘。

Halcon 读取图像在windows下面到最后是调用windows库函数实现读图功能。

咱不清楚到底是怎么调用的。

对于图像格式,在读图函数F1说明很细。

基本bmp 如果文件头不是bw还是bm(百度百科bmp格式查找,编写此处时无网络,后续可能忘记),就读不进来。

其他规格欢迎补充。

解决办法,如果是相机采集,就在内存直接转换(参见halcon到VC.pdf 里面的halcon和bitmap互转);如果是采完的图片,大部分通过画图工具转换为24位bmp格式,即可解决。

4.读入avi文件报错。

Halcon 通过directshow或另一个格式解析视频,正常来说应该可以读入市面大部分视频,实际测试发现只能读入最标准的avi文件格式。

如果需要临时处理,需要下格式工厂等工具转化为最标准的avi文件格式(论坛叶诺有发帖说明)。

5. Region 或xld 筛选。

Halcon提供了丰富的region 和xld筛选方法。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1. 无论读入什么图像,读入图像显示效果明显和原始图像不一致,哪怕是从相机读入的图像,也是明显颜色差异。

什么原因引起初步诊断是,显示的时候调用的颜色查找表存在异常不是default ,而是其它选项。

此时可以通过查阅相关参数,调用set_system解决,也可以在编辑-》参数选择-》颜色查找表进行更改。

2. 裁剪图像;从图像上截取某段图像进行保存。

如何实现该操作首先应该知道,region不具有单独构成图像的要素,他没有灰度值。

有用过opencv 的应该知道ROI(感兴趣区域),设置好它后,对图像的大部分操作就转为图像的一个矩形区域内进行。

类似的,halcon有domain 概念。

首先设置好一个矩形区,然后使用reduce_domain(是一个矩形区域)后,再使用crop_domain 就裁剪出图像。

3. 读入bmp,或tiff 图像显示该图不是bmp文件或不能读。

原因是什么这个常有新手询问,画图,图像管理器都能打开,又或者是相机采集完直接存到硬盘。

Halcon 读取图像在windows下面到最后是调用windows库函数实现读图功能。

咱不清楚到底是怎么调用的。

对于图像格式,在读图函数F1说明很细。

基本bmp 如果文件头不是bw还是bm(百度百科bmp格式查找,编写此处时无网络,后续可能忘记),就读不进来。

其他规格欢迎补充。

解决办法,如果是相机采集,就在内存直接转换(参见halcon到里面的halcon和bitmap互转);如果是采完的图片,大部分通过画图工具转换为24位bmp格式,即可解决。

4.读入avi文件报错。

Halcon 通过directshow或另一个格式解析视频,正常来说应该可以读入市面大部分视频,实际测试发现只能读入最标准的avi文件格式。

如果需要临时处理,需要下格式工厂等工具转化为最标准的avi文件格式(论坛叶诺有发帖说明)。

5. Region 或xld 筛选。

Halcon提供了丰富的region 和xld筛选方法。

Region可以使用select_shape_xld,选择出符合要求的区域,如果不能满足还可以通过类似region feature 这样关键字组合成的算子获取区域特征,然后通过tuple 排序或相加减,再通过tuple_find 确定是对应哪个区域的特征。

同样的halcon也提供了select_contours_xld 进行轮廓筛选。

6. Halcon分几类对象,每个类的功用是Halcon总分俩大类,tuple和图标对象obj 。

Tuple涵盖了对所有基础数据类型的封装,可以理解为她是halcon定义的数组类。

Obj 是alcon定义图标类基类。

衍生出了许多类型,其中Region ,Xld,Image 其中最主要的类型。

7. F1说明,参数部分-array 是什么意思该符号说明,该参数接受一组输入,对tuple就是一组tuple,对obj 就是通过concat_obj或其它操作产生的一组obj元组。

8. 俩个相对方形物体的距离计算。

如果这俩个物体和背景对比清晰,最近的距离在俩条边下则可以再预处理之后进行如下操作:1. Segement_contours_xld 分割边缘线段(edgeXXXX等得到的边缘);2. select_contours_xld 选择出特定的长度或方向边缘;3. 假设此时刚好获取俩条线,则可以利用distance_ll ,求得距离,也可以自己fit_lineXXXX 拟合直线再求距离;以上是一种方法,另一种常见方法是利用measure_pos 或measure_pair 进行测量,不熟悉的可以翻看示例或者使用测量助手进行测量。

9. 创建过程或函数,或者全文编辑。

在算子编辑窗口,main所在行右边,有四个按钮,将鼠标移到该位置,将有中文提示,按提示点击按钮。

10. 从其它halcon环境窗口复制函数或算子复制到新建的halcon窗口,无法使用,提示不识别。

除了敲错,此种情况都是由于该函数式本地或全局函数,而不是halcon算子。

确定的方法:注意该算子颜色然后去编辑参数选择查看该颜色代表的算子属于什么类型函数。

亦可以直接右键,如果有查看函数。

为黑色可点击,这种情况也是本地或全局函数。

解决方法:如果是全局函数,可以在halcon目录下面找到该函数,加载到新窗口就行;也可以新建输入输出一致的过程,将代码复制过来,然后使用。

本地函数只能使用后一种方法解决。

11. 64位系统,VS2010及以下版本报error LNK1112:模块计算机类型”X86” 与目标计算机类型”X64” 冲突。

问题原因是默认情况,halcon在64位系统会自动安装64位halcondll,并且添加到环境变量;而vs一般是默认X86编译环境,俩者dll库不一致,换句话说是底层机器指令不一致。

解决办法是将编译环境设置为64位,详见百度;或者再次安装halcon选择32位dll,并修改环境变量VC++路径为32位库路径,bin 指向32位dll 路径。

12. 64位系统,VS2012 。

无论怎么更改库文件,头文件,名空间,最好的提示也是找不到函数定义。

反复出现,无法解决时,有可能是问题11所述问题,解决办法见11.至于为何不提示error LNK1112,可能是VS更改了前面检测等级,在编译阶段就拦截到错误。

应该说是更先进了,只是比较不合情理。

13. 如何查找halcon算子Halcon算子命名大部分所见即所得,也就是如果你记得你要找的算子汉字名称,输入到翻译器得到英文单词,在F1 的算子分栏从头开始输大部分能找到一些算子,这时候再点击进去注意算子功能解释,懂了是自己要的就拿起来到例程搜索示例,查阅功能;不懂就看说明部分;再不懂进群问。

另外,对于近半算子是按动作_类型/目标_属性命名。

Obj 是region,xld,image的父类,后三者找不到的算子可以输入obj查找。

14. Halcon 相等,不等于,异或,或等操作符。

直接在F1 出来的分栏输入operation ,查找可得。

15. 在halcon环境使用get_grayval 进行像素操作太慢,如何加速注意到halcon环境是解释执行,get_grayval 可以一次获取多个,可以预先把行数据存入一个tuple对象,存一次以后可用多次。

因此提速方法,建议事先创建好行tuple (用tuple_add 加一,即可实现所有行加一),列的tuple 数组(创建好可以用多次) 。

这时每次再调用get_grayval ,速度将显着提升,因为节省了逐行解释时间。

注意:如果导出到VC,则建议用get_image_pointer 获取指针进行操作。

16. 从一组region或xld,image中获取单个对象,或多个halcon同类对象构成-array 元组。

select_obj负责从多个对象的元组选出指定序号对象;concat_obj执行将俩个对象(或元组)链接成一个对象元组。

17. 更改halcon颜色查找表,显示不同颜色空间。

在编辑参数选择颜色查找表进行更改;也可以在F1输入lut进行查找设置函数。

18. 创建空对象,空Region ,空数组。

gen_empty_obj 创建空的对象;gen_emtpy_region 创建空数组;halcon环境中tuple 用:=[] 。

19. Region和xld 互相转化;多边形创建xld;直方图,直线,点集,多边形,行程编码创建region 。

Halcon里对象之间的相互转换,一般可以转化为gen_目标对象_源对象形式。

如:gen_region_contour_xld 使用xld创建一个region ;gen_contour_region_xld 从区域region创建一个轮廓xld 。

直方图histo;直线是line,点集是points,行程编码runs,黑森线hline,多边形polygon 。

按照上面格式进行查找。

20. Halcon伪彩色可以参照冈萨雷斯伪彩色章节。

21. Halcon角度分布22. 判断Region 是否为空首先一般region是多个region存在一个regions 变量里面。

所以先使用count_obj 获得有多少个obj;然后使用select_obj ,选出一个区域处理;接着使用area_center ,VC可以使用()!=H_EMPTY_REGION 判断是否为空。

23. 新手入门书籍首推《机器视觉算法与应用》,这本书前面更多的是阐述一些通用的机器视觉经验,后面有跟示例,代码为,实际使用可能会有部分函数已经被抛弃使用;其次,冈萨雷斯绿皮书《数字图像处理》,介绍内容丰富,全面,但是可能讲得比较深,没有实际实践或再找资料展开会比较,常读不深入。

是数字图像处理基础理论不可多得的书籍。

24. 用halcon调用halcon支持的品牌相机,使用相机自带的厂家软件可以发现相机,可是halcon总是提示:图像获取设备未初始化。

这是为什么把对应品牌的相机配置文件加到采集助手的使当前halcon调用的相机参数与厂家软件一致;再确保相机驱动,采集卡驱动安装完毕。

25. 屏幕/窗口截图。

使用dump_window_image 保存对应窗口截图,截图为当前肉眼所见图像,包括已经绘制到图像上的region,xld等。

26.导出halcon 11 代码为C++ 代码,经常提示不识别,或者名空间名字没找到。

解决办法是什么首先halcon11 导出如果没有勾选10 ,默认产生的C++代码,对应的主要头文件是和using namespace HalconCPP 。

配置如下头文件#include “” ,代码在导出时已经自动生成。

using namespace HalconCPP; 代码导出时已经自动生成。

在VC++目录,配置include路径,一个是默认Halcon安装文件夹下面的include ,另外一个根据你导出的代码而定,上面是halconCPP ,所以对应添加include文件夹下面的HalconCPP文件夹到路径里面。

此外配置将安装文件夹下的lib添加到库文件目录。

最后将添加到库的依赖项。

注意此处要一句导出代码而定,上述导出的是halcon -C++代码,所以是此处添加该项。

27. 标定助手的“平均误差”是指什么这个平均误差的计算是按如下方式:1. 计算标定板图像的标志点位置,此处记为Mark1 ;2. 标定结束后,将标准标志点,按照得出的转换矩阵,进行转换得到Mark2;3. 由于可以得到Mark1 和Mark2 点之间对应关系,点对应相减,绝对值累加(此处累加方式请具体查标定程序查找具体平均误差计算函数,很久,已记忆不详) ,然后除以标志点数目。
