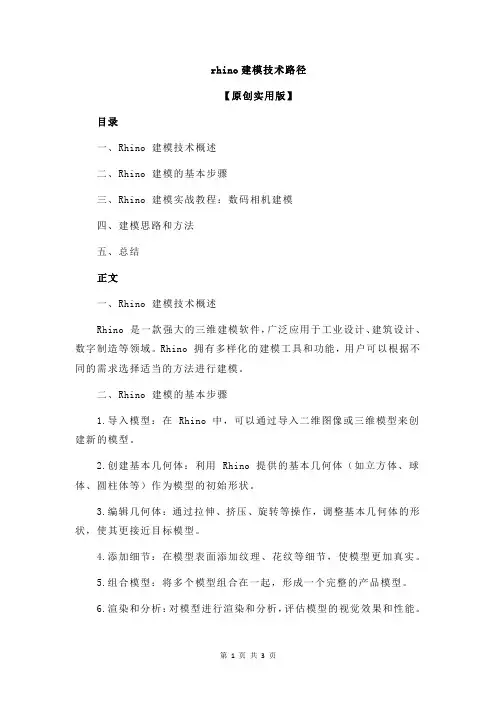

rhino建模技术路径【原创实用版】目录一、Rhino 建模技术概述二、Rhino 建模的基本步骤三、Rhino 建模实战教程：数码相机建模四、建模思路和方法五、总结正文一、Rhino 建模技术概述Rhino 是一款强大的三维建模软件，广泛应用于工业设计、建筑设计、数字制造等领域。
Rhino 拥有多样化的建模工具和功能，用户可以根据不同的需求选择适当的方法进行建模。
二、Rhino 建模的基本步骤1.导入模型：在 Rhino 中，可以通过导入二维图像或三维模型来创建新的模型。
2.创建基本几何体：利用 Rhino 提供的基本几何体（如立方体、球体、圆柱体等）作为模型的初始形状。
3.编辑几何体：通过拉伸、挤压、旋转等操作，调整基本几何体的形状，使其更接近目标模型。
4.添加细节：在模型表面添加纹理、花纹等细节，使模型更加真实。
5.组合模型：将多个模型组合在一起，形成一个完整的产品模型。
6.渲染和分析：对模型进行渲染和分析，评估模型的视觉效果和性能。
三、Rhino 建模实战教程：数码相机建模在本教程中，我们将以数码相机为例，演示如何使用 Rhino 进行建模。
1.创建基本几何体：首先，在 Rhino 中创建一个长方体，作为数码相机的基本形状。
2.编辑几何体：通过挤压、拉伸等操作，调整长方体的形状，使其更接近数码相机的外形。
3.添加细节：在模型表面添加摄像头、按键、显示屏等元素，使模型更加真实。
4.组合模型：将各个部件组合在一起，形成一个完整的数码相机模型。
5.渲染和分析：对数码相机模型进行渲染和分析，评估模型的视觉效果和性能。
四、建模思路和方法在建模过程中，需要遵循以下思路和方法：1.分析目标模型：在开始建模前，先分析目标模型的形状、结构和特点，以便更好地进行建模。
2.确定建模策略：根据目标模型的复杂程度和要求，选择合适的建模策略，如从简单到复杂、从整体到局部等。
3.合理使用建模工具：在 Rhino 中，有多种建模工具可供选择，如曲线、曲面、网格等。
计算机三维辅助产品设计RHINO-吸尘器底部建模-1
8.3.5 底部建模【Step1】在仰视图上画出如图8- 1所示的曲线，作为底部的轮廓建模。
图8- 1进行镜像对称复制后，进行衔接，得到如图8- 2所示的效果。
图8- 2同样通过调整，得到如图8- 3所示的曲线效果。
图8- 3在右视图上将中间两条线进行旋转，如图8- 4所示。
图8- 4在如图8- 5所示的位置利用“端点”捕捉画出两条小短线。
图8- 5【Step2】然后利用两条边线做如图8- 6所示的双轨扫琼（）。
图8- 6【Step3】然后利用平面建面工具（），将中间部分面建出来，如图8- 7所示。
图8- 7将锁定面解锁，然后做外围的两个倒角，得到如图8- 8所示的效果。
图8- 8继续处理内部的倒角，这个倒角不能用一般的倒角方式处理，因为有凹处的地方，也有突出的地方，所以点击内部边缘线做管子（），得到如图8- 9所示的效果。
图8- 9【Step4】然后将管子和相交的两个面做相交（），然后删除管子，得到如图8- 10所示的两条相交线。
图8- 10【Step5】用相交线对两个面做分割（），然后删除中间部分的面，得到如图8- 11所示的一个缺口。
图8- 11【Step6】然后借助缺口做混接（），如图8- 12所示。
图8- 12继续处理轮子部分的效果，将底部的面锁定【Step1】在如图8- 13所示的位置画出两个轮廓线。
图8- 13将锁定的面解锁，然后用外围的矩形进行切割，如图8- 14所示。
图8- 14【Step2】提取边缘线并合并，然后做放样，如图8- 15所示。
图8- 15【Step3】用平面建面工具（）将底面封起来，并和侧面进行合并，如图8- 16所示。
图8- 16将下面轮廓的线条向内做同心的缩小，如图8- 17所示。
图8- 17将得到的线条向下移动一点，然后进行挤出建模操作，得到如图8- 18所示的效果。
图8- 18【Step4】进行如图8- 19所示的相减布尔运算。
图8- 19【Step5】继续画出如图8- 20所示的一个圆角矩形。
计算机三维辅助产品设计RHINO-吸尘器底部建模-2
8.3.5 底部建模将得到的小轮子部分整体镜像对称复制到另外一边，如图8- 1所示。
图8- 1然后用同样的方法建出中间靠下位置的一个小轮子部分（注意和上部尺寸相同，和底面的连接形状不同），得到如图8- 2所示的效果。
图8- 2【Step10】然后在仰视图中，画出如图8- 3的轮廓线，准备用来做切割，做渐消面。
图8- 3用得到的曲线对底面进行切割，得到如图8- 4所示的效果。
图8- 4容易用曲面上提取线工具（），利用中点捕捉提取如图8- 5所示的两条线。
图8- 5对两条线做混接（），得到如图8- 6所示的混接曲线。
图8- 6将其他部分隐藏，在右视图中进行调整，如图8- 7所示。
图8- 7调整后对两边的线条进行分别衔接，得到如图8- 8所示的效果。
图8- 8【Step11】利用切口边缘做两条轨道，分别在命令栏上利用两边角上的点和中间的曲线，做如图8- 9所示的双轨面。
图8- 9【小提示】在做上图的双轨扫琼面时，要注意双轨扫琼的设置，在如图8- 10所示的切口状态下。
图8- 10点击双轨扫琼工具后，在命令栏上点击“连锁边缘”，如图8- 11所示。
图8- 11然后分别点击如图8- 12所示的三条相连的边，然后点击鼠标右键确定。
三条相连的边组成图8- 12右键点击后再左键点击另外一边，然后继续点击鼠标右键，这时候在命令栏上点击“点”，如图8- 13所示。
图8- 13点击角部的点，如图8- 14所示。
图8- 14然后点击如图所示的中间混接出来的线，如图8- 15所示。
图8- 15然后继续点击命令栏上的“点”，然后点击鼠标右键后，就可以得到双轨扫琼面。
【Step12】继续制作后面两个小轮子部分，将前面用过的圆角矩形复制过来，移动到如图8- 16所示的位置。
图8- 16然后直接做挤出建模操作，如图8- 17所示。
图8- 17继续复制如图8- 18所示的封闭曲线。
图8- 18继续做挤出建模，如图8- 19所示。
图8- 19做相减布尔运算，得到如图8- 20所示的效果。
Rhino2.0教程(最基础操作篇).
Rhino2.0教程(基础操作篇).前面介绍了Rhino的界面，我觉得下面有必要介绍一下Rhino的基本操作，如新建文件、输入模型、物体的移动、旋转等。
在Rhino中鼠标右键用来确定或执行一个命令，而左键主要用来选择物体。
如果你是第一次接触Rhino，我想这些内容对大家会有一些帮助。
自定义工具栏在Rhino中可以自定义工具栏和工具箱，将工具栏上没有的命令加入进去，这样使用起来更加顺手，甚至你还可以更改快捷按钮的图标。
点击Tools菜单中的Toolbar Layout命令弹出Toolbars窗口（图1），在这个窗口中可以对工具栏的各项属性进行修改。
在Workspace files项中是系统默认的工具栏格式，点击File菜单中的Open命令可以打开一个工具栏格式。
如果不想在界面中显示工具栏可以点击File菜单中的Close命令。
点击File菜单中New命令可以新建一个空白的工具栏，然后在上面添加命令的快捷按钮。
在Toolbars项中是工具栏格式中的工具，勾选一个选项相应的工具即会显示。
（图1）（图2）自定义工具栏下面我们来建立一个自己的工具栏：点击File菜单中New命令建立一个新文件，在Toolbars项中点击鼠标右键选择快捷菜单中的New Toolbar命令建立一个新工具栏。
关闭Toolbars窗口，在新建的工具栏上点击鼠标右键，选择Add Button命令可以建立新按钮，按下键盘上的Shift键使用鼠标右键点击一个按钮弹出Edit Toolbar Button窗口（图2），在Tooltip框中输入命令的名称，在Left mouse中定义鼠标的左键功能，在Right mouse中定义鼠标的右键功能。
点击Edit Bitmap按钮可以编辑命令的图标，你可以输入一个图标或图像文件，如果有心情的话还自己动手画一个，完成后点击OK退出。
然后在新建的工具栏上点击鼠标右键选择其中的Properties命令可以设置工具栏中图标的尺寸。
犀牛基础教程
• 选择菜单栏中的 工具/ 工具列配置命令,弹出如图所示的 工具列对话框，在 工具 列列表中勾选相应的选项,即可在界面中显示其它的工具箱，
计算机辅助设计Ⅱ--产品外观设计
界面介绍
自定义界面
界面的自定义：
按住键盘的 Ctrl 键,并拖曳图标到工具栏中图标的间隙处后释放即可复制图标， 按住键盘的Shift 键,并拖曳图标到工具栏中图标的间隙处后释放即可移动图标，
计算机辅助设计Ⅱ--产品外观设计
快捷方式
界面介绍
平移视图： 正交视图中,RMB + 拖动鼠标
透视图中,Shift + RMB + 拖动鼠标 RMB即 right mouse button 鼠标右键
放大视图： Ctrl + RMB + 向上拖动鼠标 缩小视图： Ctrl + RMB + 向下拖动鼠标 旋转视图： 正交视图中, Ctrl + Shift + RMB + 拖动鼠标
创建图形，正交视图中对象不会产生透视变形效果，通常绘制曲线等操作都在正交 视图中完成，
• 透视图 Perspective ：一般不用于绘制曲线,可以在该视图中观察模型的形态,偶尔会在此视图 中通过捕捉来定位点，
• 工作中的视图 / 视图的激活 Active Viewport ：视图栏以蓝色显示,创建图形时可移动鼠标来 切换视图，
相对坐标法： 格式是：rx,y,含义是相对于前一点的 X,Y 的坐标, 也可以理解为把前一点当作原点,其 X,Y 的坐标数值 可以使用格式@x,y
相对极坐标法：
原理与上面介绍一样,格式是 rd<a 或 @d<a
界面介绍
计算机辅助设计Ⅱ--产品外观设计
SolidWorks简易犀牛教程
犀牛建模简易教程1、构建符合比例要求的总体构架
插入参考图片
勾边线及轮廓线
2、身体主体构面
拉伸一个小面后，用边界面得到犀牛的肚皮。
做好每一个面，隐藏不需要的面，以免影响下一步操作。
3、构建犀牛头
同样拉伸一个小面后，用边界面得到头部。
经过前面这几步，得到如下结果：
裁剪身体前端部分，留出颈部位置。
还是用边界面连接身体和头部，得到颈部曲面。
然后缝合，镜像得到主体部分完整结构。
5、构造四条腿
首先构造脚
用放样得到整条右后腿。
用同样的办法得到右前腿
然后是缝合，再镜像得到完整的四条腿。
6、做出剩余小特征
用边界面做吻部
及唇部
扫描得到牛鼻孔
扫描得到犀牛角
头部合适位置切除眼睛，再拉伸一个圆柱，圆柱顶面用圆顶做出眼球。
填充刚才切出来的眼睛孔
放样得到外眼皮
裁剪多余面，镜像到左侧再缝合成实体。
放样得到犀牛耳朵
抽壳以后得到耳朵造型，再镜像到左侧。
用放样构建牛尾巴
最后就是组合得到整头犀牛了。
2009年6月7日。
计算机三维辅助产品设计RHINO-吸尘器主体建模
第8章：吸尘器产品建模渲染实例本章重点◆讲解复杂曲面型产品的建模操作方法◆讲解复杂性曲面的细节处理◆讲解复杂产品的曲面处理方法和技巧学习目的◆本章的学习目的就是要让读者了解Rhino5.0软件进行曲面产品的建模方法，通过对完整吸尘器产品建模过程的讲解，可以了解模型细节处理的方法和技巧。
8.1：吸尘器产品的简单介绍本章选用的案例是伊莱克斯三叶虫智能吸尘器（图8- 1），伊莱克斯集团的设计师Christian Klingspor说: 这款吸尘器的设计灵感沿自一种名为Trilobite (三叶虫)的史前生物。
在大约二亿五千万至五亿六千万年前，Trilobite(三叶虫)这种史前生物已在海底进行清洁。
至今，Trilobite(三叶虫)的化石依然能经常在墙壁及楼梯等化石中看到。
在设计Trilobite机械人吸尘机时，我们给予Trilobite一个划时代而有光泽的铜红色，再配上圆形的设计，以确保Trilobite能自由穿梭每一角落。
图8- 1这款吸尘器采用有机的造型，整体圆滑可爱，造型丰富，富有强烈的视觉冲击力，之所以选择这款产品作为建模，是因为这款产品具有平滑的曲面，有机体的过渡，可以很好的学习建模过程中曲面的过渡和连接，同时这款产品具有很丰富的细节，可以锻炼Rhino5.0建模的细节把握能力。
8.2：建模思路分析用Rhino5.0对这款产品进行建模操作（图8- 2），从整体上来分析，由于这款产品整体呈现出比较圆滑的造型，在建模时，的造型，然后利用投影和切割，将上表面分割开来，图8- 2【制作流程分析】这款产品整体造型比较有机，细节较为丰富，在建模的时候，需要对每个细节有深入的把握，在制作的时候，按照这样的顺序进行建模操作。
下面来介绍一下该产品的具体建模，按照先主后次的方式，首先针对吸尘器的主体部分进行建模。
利用切割后作网格建面处理凹陷整体用旋转建面8.3：产品建模8.3.1 主体建模为了建模的方便，将视图设置为顶视图、前视图和仰视图，同时将三张图片作为背景图贴入，得到如图8- 3所示的效果。
必学的犀牛Rhino建模技巧!太重要了!
必学的犀牛Rhino建模技巧!太重要了!Rhino是美国Robert McNeel & Assoc开发的PC 上强大的专业3D造型软件,它可以广泛地应用于三维动画制作、工业制造、科学研究以及机械设计等领域。
从设计稿、手绘到实际产品,或是只是一个简单的构思,Rhino所提供的曲面工具可以精确地制作所有用来作为渲染表现、动画、工程图、分析评估以及生产用的模型。
Rhino可以在Windows 系统中建立、编辑、分析和转换NURBS曲线、曲面和实体。
不受复杂度、阶数以及尺寸的限制。
Rhino也支援多边形网格和点云。
以下给大家总结了rhino在建模中可以使用的一些技巧和一些你不知道的知识。
一、设置1、设置公差:一般建筑设计建模的图纸选用为:【小物件-mm】,【公差值】为:“0.001”。
公差值的设定在【Option】/【units】。
2、图层管理在建模开始前要设定好图层,将不同的物件随时分类。
一般分类为:红色-curves,白-backup,其它图层放置实体。
3、临时关闭捕捉在绘图时,按住【Alt】键,可以暂时关闭Snap。
4、图层管理在建模开始前要设定好图层,将不同的物件随时分类。
一般分类为:红色-curves,白-backup,其它图层放置实体。
5、鼠标中键鼠标中键的设定:先【Tools】/【Toolbarlayout】/【File】/【Open】,再选择要导入的工具列。
然后【Option】/【mouse】。
二、技巧首先要理解一些基本概念,这是高阶建模必须要掌握的基本理论知识。
首先大概知道NURBS技术与其他建模方式的区别,现在出现一个在Rhino下多边形概念的NURBS犀牛建模插件“T-splines”。
曲面质量的评价标准。
曲面连续性的含义。
涉及连续性的工具。
曲面面片划分的思路。
6、绘制曲线(1)标准圆为4条圆弧,曲线圆为一条曲线。
因为标准圆为有理曲线,所以一般建模作圆时,选用曲线圆。
(2)画一段弧线时,超出90度,自动变成2段,超出180度,变成3段,同理,"Join"会影响物体的属性。
RHINO犀牛基础教程
第一章 RHINO 软件介绍及安装 (2)前言 (2)1.1相关的软件介绍 (2)1.2RHINO软件介绍及作品欣赏 (3)1.3RHINO软件的安装 (3)第二章工作流程和基本概念 (4)2.1RHINO软件的工作流程 (4)2.2常用概念解释 (4)第三章界面和导航操作 (6)3.1界面初识 (6)3.2单位和模板 (6)3.3鼠标操作 (7)3.4视窗和导航 (7)3.5物体的选择 (8)3.6命令行的使用 (9)第四章二维图形绘制 (10)4.1直线绘制以及定点的方法 (10)4.2圆和矩形的绘制 (11)4.3曲线绘制和编辑修改 (11)4.4二维线条的编辑 (13)第五章基础曲面的创建 (14)5.1实体创建和基本变换命令 (14)5.2二维转三维的命令 (15)5.3曲面的创建 (16)第六章曲面的编辑及从曲面获得曲线 (20)6.1曲面的布尔运算 (20)6.2基本曲面编辑 (21)6.3从曲面上获得曲线 (22)第七章高级曲面编辑和曲面优化 (24)7.1连续性测试 (24)7.2曲线和曲面的连续性工具 (26)7.3曲面的优化 (28)第八章输入和输出 (30)8.1输入背景图片 (30)8.2尺寸标注和制作2D图形 (30)8.3简单渲染和输出 (31)8.4将犀牛模型导出到3DSMAX当中 (31)第一章RHINO 软绍件介及安装前言日本日立公司作过统计，该公司每增加1000亿日元的销售收入，工业设计所占的作用占51%，而设备改造的作用只占12%。
由此可见工业设计的巨大作用。
目前中国大陆正在已经逐步由代工企业转型为更高层次的自主品牌、自主设计的模式，所以在未来需要大量的工业设计的人才。
产品诉求上也从“量的满足”转向追求“质的满足”甚至“感情的满足”。
工业设计专业的全称为工业产品造型设计。
产品造型过程中常需要将设计产品虚拟出来以实现设计模型化。
运用计算机绘制虚拟模型的方式有网格、面片以及NURBS等多种;但NURBS造型方式目前是最好的,尤其在建立复杂曲面模型方面更体现出其优越性。
