蓄热式加热炉
蓄热式加热炉常见问题及解决方案
107管理及其他M anagement and other蓄热式加热炉常见问题及解决方案张修宁，徐朝辉，刘金花摘要：近年来，蓄热式燃烧技术因具有较好的节能效果在工业化国家的钢铁、有色、建材等高温工业炉窑中的应用呈现迅猛发展的势头。
自上世纪80年代中期以来，我国工业炉窑节能状况不断得到改善。
但工业炉窑节能减排、污染控制及治理始终是钢铁企业的重中之重，各种新的节能技术也不断涌现出来，如黑体节能技术、激光在线气体分析仪精确燃烧控制系统等，而蓄热式燃烧技术应用较为广泛，本文主要阐述蓄热式加热炉使用过程中常见问题及解决方案。
关键词：加热炉；蓄热式燃烧技术；解决方案1 概述重庆钢铁热卷线共有三座大型步进梁式蓄热式加热炉，炉长43.5m、炉子内宽11.7m，设计产能为冷装270t/h，热装300t/h。
加热炉采用空气蜂窝体单蓄热式烧嘴的空气单蓄热炉型，另配备煤气预热器，利用烟气余热将煤气预热到300度左右。
全炉共分6个供热段，每段采用蓄热烧嘴侧向供热，同时设一不供热的热回收段，有效回收常规排烟余热。
2 蓄热式燃烧技术简介蓄热燃烧技术又称高温空气燃烧技术，全名称为：高温低氧空气燃烧技术（High Temperature and Low Oxygen Air Combustion-HTLOAC），也作HTAC （High Temperature Air Combustion）技术，也有称之为无焰燃烧技术（Flameless Combustion）。
通常高温空气温度大于1000℃，而氧含量低到什么程度，没有人去划定，有些人说应在18%以下，也有说在13%以下的。
蓄热燃烧技术原理如图1所示：当常温空气由换向阀切换进入蓄热室1后，在经过蓄热室（陶瓷球或蜂窝体等）时被加热，在极短时间内常温空气被加热到接近炉膛温度（一般比炉膛温度低50℃～100℃），高温热空气进入炉膛后，抽引周围炉内的气体形成一股含氧量大大低于21%的稀薄贫氧高温气流，同时往稀薄高温空气附近注入燃料（燃油或燃气），这样燃料在贫氧（2%～20%）状态下实现燃烧；与此同时炉膛内燃烧后的烟气经过另一个蓄热室（见图中蓄热室2）排入大气，炉膛内高温热烟气通过蓄热体时将显热传递给蓄热体，然后以150℃～200℃的低温烟气经过换向阀排出。
蓄热式加热炉的工作原理
蓄热式加热炉的工作原理蓄热式加热炉是一种利用热量积蓄和释放的加热设备。
其主要工作原理是通过蓄热材料的吸热和释热过程，实现能源的稳定供应。
蓄热式加热炉由燃烧室、蓄热室和排烟系统等组成。
燃烧室中燃烧燃料产生的高温燃烧气体经过烟道进入蓄热室，与其中的蓄热材料热交换，使其温度升高。
蓄热材料是蓄热式加热炉的关键部件，通常采用高热容量和高热传导性的材料，如陶瓷、耐火材料等。
当燃烧室中的燃料燃烧完毕或加热系统需要热量时，通过调整控制系统，蓄热室中的高温蓄热材料开始释放热能。
蓄热材料的吸热过程是指在燃烧室中，当燃料燃烧产生高温燃烧气体时，蓄热材料吸收燃烧气体中的热能并升温。
蓄热材料内部的微观孔隙结构能够有效地吸附和储存大量的热能，从而使得燃烧室内的高温烟气得到充分利用，提高燃烧效率。
蓄热材料的释热过程是指在燃烧室和加热系统需要热量时，蓄热材料开始释放其储存的热能。
控制系统通过调整燃烧室的气流方向和蓄热材料的温度，确保蓄热材料释放的热能能够有效地传递给加热系统。
蓄热材料的释热过程是一个持续而稳定的过程。
通过合理地设计蓄热室的结构和材料，以及控制系统的精确控制，蓄热式加热炉可以实现能量的高效利用和稳定供应。
蓄热式加热炉相对于传统的加热设备具有一系列的优点。
首先，蓄热式加热炉能够充分利用燃料的热能，提高热利用率。
其次，由于蓄热材料的热容量较大，热能的释放相对稳定，能够实现加热过程的均匀和稳定。
此外，蓄热式加热炉还能够实现节能和减少排放，对环境友好。
总之，蓄热式加热炉通过蓄热材料吸热和释热的过程，实现能量的稳定供应。
其工作原理主要包括燃烧室中烟气与蓄热材料的热交换和蓄热材料的热能释放。
通过合理设计和优化控制系统，蓄热式加热炉能够提高能量利用效率，实现高效、稳定和环保的加热过程。

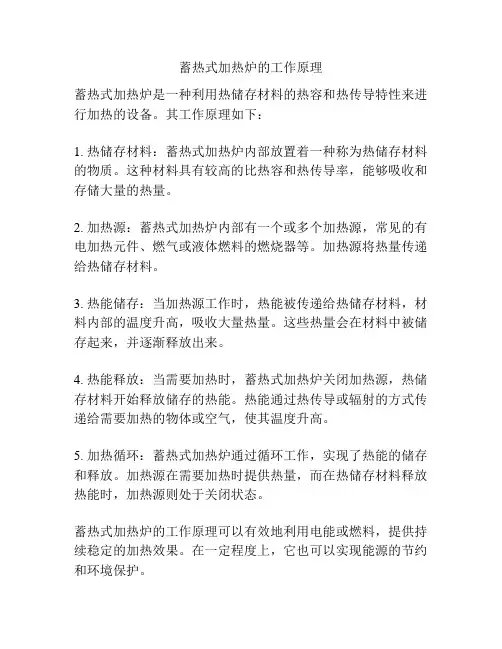

蓄热式加热炉的工作原理
蓄热式加热炉的工作原理
蓄热式加热炉是一种利用热储存材料的热容和热传导特性来进行加热的设备。
其工作原理如下：
1. 热储存材料：蓄热式加热炉内部放置着一种称为热储存材料的物质。
这种材料具有较高的比热容和热传导率，能够吸收和存储大量的热量。
2. 加热源：蓄热式加热炉内部有一个或多个加热源，常见的有电加热元件、燃气或液体燃料的燃烧器等。
加热源将热量传递给热储存材料。
3. 热能储存：当加热源工作时，热能被传递给热储存材料，材料内部的温度升高，吸收大量热量。
这些热量会在材料中被储存起来，并逐渐释放出来。
4. 热能释放：当需要加热时，蓄热式加热炉关闭加热源，热储存材料开始释放储存的热能。
热能通过热传导或辐射的方式传递给需要加热的物体或空气，使其温度升高。
5. 加热循环：蓄热式加热炉通过循环工作，实现了热能的储存和释放。
加热源在需要加热时提供热量，而在热储存材料释放热能时，加热源则处于关闭状态。
蓄热式加热炉的工作原理可以有效地利用电能或燃料，提供持续稳定的加热效果。
在一定程度上，它也可以实现能源的节约和环境保护。
蓄热式加热炉燃烧技术36页PPT
3.蓄热式燃烧(RCB 系统) 工作原
理及系统组成
RCB系统由两个烧嘴、两个蓄热室、一套换向装置和 相配套的控制系统组成(见图1)。模式A表示烧嘴A处于 燃烧状态,烧嘴B处于排烟状态:燃烧所需空气经过换向 阀,再通过蓄热室A,其预热后在烧嘴A中与燃料混合,燃 烧生成的火焰加热物料,高温废气通过烧嘴B进入蓄热 室B,将其中的蓄热球加热,再经换向阀后排往大气。持 续一定时间后(如20s),控制系统发出换向指令,操作进 入模式B所示的状态,此时烧嘴B处于燃料状态,烧嘴A处 于排烟状态:燃烧空气进入蓄热室B被预热,在烧嘴B中 与燃料混合,废气经蓄热室A,将其中蓄热球加热后排往 大气。持续与模式A过程相同的时间后,又转换到模式A 过程,如此交替循环进行。
பைடு நூலகம்
随着我国国民经济的飞速发展， 我国各行业工业炉窑的燃料消耗迅速增加， 绝大多数工业炉窑的燃料消耗长期高于国 际先进水平有害物的超标排放相当严重， 世界10个环境污染最严重的城市，我国已 占了7座。因此提高工业炉窑的燃料利用 率和大幅度降低氮化物的排放量，已成为 我国亟待解决的问题。
目前由于能源和环境问题日益突出，要 求各轧钢单位全面推行高效清洁生产技 术，而高效蓄热技术（简称HTAC式）目 前世界上先进的燃烧技术，可以从根本 上提高企业能源及用率，对低热值煤气 进行合理利用，最大限度地减少污染排 放，很好的解决燃油炉成本高、燃煤炉 污染中的问题。
为了解决这些问题,充分利用加热炉烟气的余热, 进 一步提高加热炉的热效率,大连北岛能源技术发展有限 公司研制出了高效蓄热式余热回收系统,并在加热炉上 应用,效果很好。如韶钢2019年7月投产的蓄热式加热炉, 炉内空气煤气可预热到1100℃,排放废气温度仅130℃, 这种炉子为全封闭的,热效率高,也不需要回收热能抚顺 特钢公司500分厂2# 炉于1993年8月结合大修,进行改造 后 , 单 耗 由 1879 m3/t 减 少 至 285197m3/t, 热 效 率 由 3185% 增至31149%,平均温度由58℃减少到9℃,节能率 为85172%,装炉量增加一倍, 生产率提高30%。包头钢铁 公司初轧厂新建2 座RCB 式长坑均热炉,使用高焦炉混 合煤气,空气和煤气均预热到900～1100℃,排烟温度低 于150℃,与该厂原有长坑均热炉相比,节约燃料41%,产 量提高了13%,减少基建投资200万元。

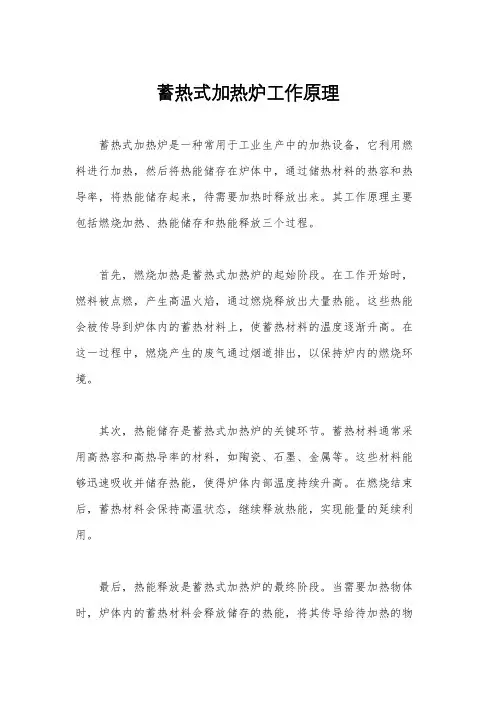

蓄热式加热炉工作原理
蓄热式加热炉工作原理
蓄热式加热炉是一种常用于工业生产中的加热设备，它利用燃料进行加热，然后将热能储存在炉体中，通过储热材料的热容和热导率，将热能储存起来，待需要加热时释放出来。
其工作原理主要包括燃烧加热、热能储存和热能释放三个过程。
首先，燃烧加热是蓄热式加热炉的起始阶段。
在工作开始时，燃料被点燃，产生高温火焰，通过燃烧释放出大量热能。
这些热能会被传导到炉体内的蓄热材料上，使蓄热材料的温度逐渐升高。
在这一过程中，燃烧产生的废气通过烟道排出，以保持炉内的燃烧环境。
其次，热能储存是蓄热式加热炉的关键环节。
蓄热材料通常采用高热容和高热导率的材料，如陶瓷、石墨、金属等。
这些材料能够迅速吸收并储存热能，使得炉体内部温度持续升高。
在燃烧结束后，蓄热材料会保持高温状态，继续释放热能，实现能量的延续利用。
最后，热能释放是蓄热式加热炉的最终阶段。
当需要加热物体时，炉体内的蓄热材料会释放储存的热能，将其传导给待加热的物
体，使其温度迅速升高。
这样，蓄热式加热炉就能够实现对物体的
高效加热，提高生产效率。
总的来说，蓄热式加热炉通过燃烧加热、热能储存和热能释放
三个过程，实现了能量的高效利用。
它在工业生产中具有广泛的应用，能够满足不同物体的加热需求，提高生产效率，降低能源消耗。
因此，深入了解蓄热式加热炉的工作原理，对于工业生产具有重要
意义。

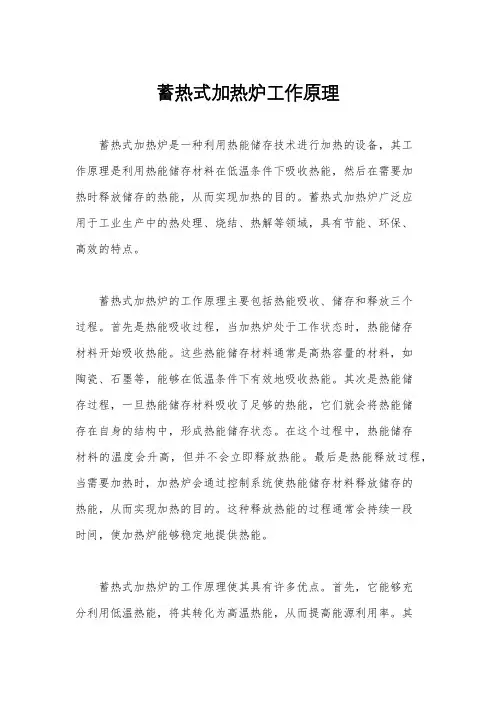

蓄热式加热炉工作原理
蓄热式加热炉工作原理蓄热式加热炉是一种利用热能储存技术进行加热的设备，其工作原理是利用热能储存材料在低温条件下吸收热能，然后在需要加热时释放储存的热能，从而实现加热的目的。
蓄热式加热炉广泛应用于工业生产中的热处理、烧结、热解等领域，具有节能、环保、高效的特点。
蓄热式加热炉的工作原理主要包括热能吸收、储存和释放三个过程。
首先是热能吸收过程，当加热炉处于工作状态时，热能储存材料开始吸收热能。
这些热能储存材料通常是高热容量的材料，如陶瓷、石墨等，能够在低温条件下有效地吸收热能。
其次是热能储存过程，一旦热能储存材料吸收了足够的热能，它们就会将热能储存在自身的结构中，形成热能储存状态。
在这个过程中，热能储存材料的温度会升高，但并不会立即释放热能。
最后是热能释放过程，当需要加热时，加热炉会通过控制系统使热能储存材料释放储存的热能，从而实现加热的目的。
这种释放热能的过程通常会持续一段时间，使加热炉能够稳定地提供热能。
蓄热式加热炉的工作原理使其具有许多优点。
首先，它能够充分利用低温热能，将其转化为高温热能，从而提高能源利用率。
其次，由于热能储存材料能够稳定地释放热能，加热过程更加稳定，可以减少能源浪费。
此外，蓄热式加热炉还具有较高的加热效率和较低的排放，能够满足环保要求。
因此，蓄热式加热炉在工业生产中得到了广泛的应用。
在实际应用中，蓄热式加热炉的工作原理还需要与控制系统相结合，以实现精确的温度控制和加热过程的自动化。
控制系统可以根据加热需求调节热能储存材料的释放速度，从而实现加热过程的精确控制。
同时，控制系统还可以监测加热炉的工作状态，保证其安全稳定地运行。
总之，蓄热式加热炉通过热能储存技术实现了低温热能向高温热能的转化，其工作原理包括热能吸收、储存和释放三个过程。
蓄热式加热炉具有节能、环保、高效的特点，在工业生产中得到了广泛的应用。
通过与控制系统相结合，蓄热式加热炉能够实现精确的温度控制和自动化加热过程，为工业生产提供了可靠的加热设备。
蓄热式步进加热炉技术原理
蓄热式步进加热炉1、技术来源蓄热式步进加热炉的确定是本公司经过技改淘汰两台耗能高的斜底加热炉。
顺应国家“十二五”节能减排规划中提出的推广应用蓄热式加热炉的政策落实的。
其技术来源采用济钢设计院和首钢设计院及北京蓄之杰公司在轧钢坯加热炉的基础进行现代化改造应用在热轧无缝钢管管坯加热系统而设计制作的。
2、基本结构主要由以下部分组成（1）炉底传动系统：由液压系统来完成的，使炉的活动梁进行升降及直线运动来完成矩形运动，完成管坯向前平行运动的全过程。
（2）钢结构炉体：主要是加热炉寿命的延长，斜底加热炉采用砖混结构最多用2-3年要进行大修，改造后加热炉可以使用3-5年，只需要进行维护保养即可。
（3）炉膛：这是决定加热管坯所使用加热介质比较关键的一个重要部位，其截面积的大小决定着用能的多少。
（4）蓄热式烧嘴：是炉子的核心所在，既要把炉膛内多余温度蓄存起来，又要把排烟温度从480℃-560℃降到100℃以下，而且还要把吹入的冷风加热到1100℃，减少氮氧化物进入炉膛减少管坯的氧化，增加产量。
（5）蓄热式烧嘴是在炉体两侧对称安装和使用的，是由蓄热箱、蓄热体及管道和换向阀组成的一个关键装置。
蓄热箱的大小和蓄热体的多少直接影响加热效果和用能量及排烟温度的高低。
换向阀每三分钟换向一次，即蓄热式烧嘴每三分钟正向切换进行燃烧对管坯加热，后三分钟反向切换，将炉膛内多余热量吸入蓄热箱由蓄热体将热量蓄集待下一个三分钟与天然气和热风一齐吹入炉膛完成一个加热循环，达到节能的目的。
（6）燃烧系统的控制：该炉子是由三段加热组成的。
分别是预热段（700℃上下）、加热段（1200℃-1300℃上下）、均热段（1250℃-1280℃）.该炉子可根据钢种及直径设定最高加温极限值，到设定温度就不再燃烧不送风送气而且照常生产。
排烟温度在线测定、随时检测、自动控制，风机、引风机燃气均采用工业自动化PLC控制。
3、高效节能特点（1）热效率得到充分利用.一是传统炉子均用耐火砖保温砖砌筑而成，在使用过程中各加温区的温度不一样而造成砖的膨胀不一，容易造成炉顶掉砖、炉墙裂，平均3-6个月要进行修理，而该炉子1-2年只对炉底砖的磨损大小少量更换，炉顶2-3年只对外顶进行保温处理，炉墙基本不用处理，不用停产。
蓄热式加热炉工作原理
蓄热式加热炉工作原理
蓄热式加热炉是一种常见的加热设备，它利用蓄热材料的热量来加热物体。
其
工作原理主要包括热量的吸收、储存和释放三个过程。
首先，蓄热式加热炉通过外部热源向蓄热材料提供热量，蓄热材料吸收热量后
温度上升，将热量储存起来。
蓄热材料通常采用高热容量的材料，如陶瓷、石墨等，能够有效地吸收和储存热量。
其次，当需要加热物体时，蓄热材料释放储存的热量，将其传递给待加热物体。
这一过程可以通过调节蓄热材料的温度和表面积来控制加热炉的加热效果，从而实现对物体的精准加热。
最后，蓄热式加热炉还可以通过再次吸收外部热源的热量，重新充实蓄热材料
的热量储备，实现循环加热的目的。
蓄热式加热炉工作原理的优势在于其能够高效地利用热能资源，实现能量的储
存和再利用，降低能源消耗。
同时，由于蓄热材料的热容量较大，加热过程中温度变化较缓和，可以实现对物体的均匀加热，避免热量不均匀导致的损坏。
总的来说，蓄热式加热炉工作原理简单而高效，能够满足各种加热需求，是一
种非常实用的加热设备。
在未来的发展中，随着材料科学和加热技术的不断进步，蓄热式加热炉将会有更广泛的应用前景。
蓄热式加热炉的工作原理
蓄热式加热炉的工作原理节约能源是我国能源战略的重要目标。
在轧钢生产中，加热炉是主要的耗能设备之一。
合理选用加热炉，提高燃料利用率，对于降低能源消耗，减少钢坯氧化烧损，提高加热质量，从而充分创造整个轧线生产过程的经济效益，具有非常重要的意义。
宣钢基于2000年建成投产的第一条线材生产线加热炉的状况，并且对国内外大中型线材生产线加热炉在节能降耗、环境保护等方面进行调研对比，在新建的第二条高速线材生产线中采用了双蓄热式步进梁加热炉。
宣钢二高线厂步进梁加热炉的作用是将大于500℃的热装或常温下冷装的连铸坯加热到轧制所需要的温度，以提高金属的塑性，减少轧制变形抗力和机械电气负荷，节约能源和能耗。
蓄热式加热炉的工作原理1 蓄热式加热炉的理论基础蓄热式燃烧技术，19世纪中期就开始用于高炉热风炉、平炉、焦炉、玻璃熔炉等规模大且温度高的炉子。
其原理是采用蓄热室余热回收装置，交替切换烟气和空气，使之流经蓄热体，达到在最大程度上回收高温烟气的显热，提高助燃空气温度的效果。
但传统的蓄热室采用格子砖作蓄热体，传热效率低，蓄热室体积庞大，换向周期长，限制了它在其他工业炉上的应用。
新型蓄热室，采用陶瓷小球或蜂窝体作蓄热体，其比表面积高达200～1000m2/m3，比老式的格子砖大几十倍至几百倍，因此极大地提高了传热系数，使蓄热室的体积可以大为缩小。
另外，由于换向装置和控制技术的提高，使换向时间大为缩短，传统蓄热室的换向时间一般为20～30min，而新型蓄热室的换向时间仅为0.5～3min。
新型蓄热室传热效率高和换向时间短，带来的效果是排烟温度低（200℃以下），被预热介质的预热温度高（只比炉温低100～150℃）。
因此，废气余热得到接近极限的回收，蓄热室的温度效率可达到85%以上，热回收率达80%以上。
2 蓄热式加热炉的工作原理宣钢二高线步进梁蓄热式加热炉是将助燃空气和高炉煤气经换向系统后经各自的管道送至炉子左侧各自的蓄热式燃烧器，自下而上流经其中的蓄热体，分别被预热到950℃以上，然后通过各自的喷口喷入炉膛，燃烧后产生高温火焰加热炉内钢坯，火焰温度较同种煤气做燃料的常规加热炉高400～500℃,90%以上的热量被蓄热体回收，最后以150℃以下的温度排放到大气中，比常规加热炉节能30%～50%。
蓄热式加热炉工作原理
蓄热式加热炉工作原理
蓄热式加热炉是一种利用石墨材料进行加热的设备，其工作原理主要包括蓄热、加热和传热三个过程。
首先，让我们来详细了解一下蓄热式加热炉的工作原理。
蓄热式加热炉的工作原理首先涉及到蓄热材料的选择。
通常情况下，蓄热式加
热炉采用石墨作为蓄热材料，因为石墨具有良好的导热性能和高温稳定性，能够承受高温条件下的加热和冷却循环。
在加热炉开始工作时，首先需要将蓄热材料进行加热，这样可以将热量储存在蓄热材料中，以备后续加热物体时使用。
当需要加热物体时，蓄热式加热炉会将蓄热材料中储存的热量释放出来，通过
传热的方式将热量传递给待加热的物体。
这样就实现了对物体的加热。
蓄热式加热炉通过控制蓄热材料的加热和释放热量的过程，可以实现对物体的精确加热控制，满足不同加热需求。
在整个加热过程中，蓄热式加热炉需要保持对蓄热材料和加热物体的温度控制，以确保加热效果和安全性。
同时，蓄热式加热炉还需要考虑能源利用效率和设备的稳定性，以提高加热效率和延长设备的使用寿命。
总的来说，蓄热式加热炉的工作原理是基于蓄热材料的加热和释放热量，通过
传热的方式实现对物体的加热。
这种工作原理使得蓄热式加热炉在工业生产中得到广泛应用，能够满足不同物体的精确加热需求，具有较高的加热效率和稳定性。
在使用蓄热式加热炉时，需要根据具体的加热需求和物体特性选择合适的蓄热
材料和加热参数，以确保加热效果和设备安全稳定运行。
同时，定期对蓄热式加热炉进行维护和保养，延长设备的使用寿命，保证加热效率和生产质量。
蓄热式连续加热炉的基本结构组成
蓄热室连续加热炉的基本结构组成连续式加热炉由以下几个基本部分组成：炉子基础和钢结构、炉膛与炉衬、燃料燃烧系统、排烟系统、余热利用装置、冷却系统、装出料设备、检测及调节装置、计算机控制系统等。
1炉子基础和钢结构炉子基础将炉膛、钢结构和被加热钢坯的重量所构成的全部载荷传到地面上。
一般采用混凝土基础。
炉子钢结构是由炉顶钢结构、炉墙钢结构和炉底钢结构的一个箱形框架结构，用以保护炉衬和安装烧嘴。
水梁、立柱及各种炉子附件的固定主要由型钢和钢板组成。
（1）炉膛与炉衬炉膛是由炉墙、炉顶和炉底围成的空间，是对钢坯进行加热的地方。
炉墙、炉顶和炉底通称为炉衬，炉衬是加热炉的一个关键技术条件。
再加热炉的运行过程中，不仅要求炉衬能够在高温和载荷条件下保持足够的温度和稳定性，要求炉衬能够耐受炉气的冲刷和炉渣的侵蚀，而且要求有足够的绝热保温和气密性能。
为此，炉衬通常耐火层、保温层、防护层和钢结构几部分组成。
其中耐火层直接承受炉膛内的高温气流冲刷和炉渣侵蚀，通常采用各种耐火材料经砌筑、捣打或浇筑而成；保温层通常采用各种多孔的保温材料经砌筑、敷设、充填或粘贴形成，其功能在于最大限度地减少炉衬的散热损失，改善现场操作条件；防护层通常采用建筑砖或钢板，其功能在于保持炉衬的气密性，保持多孔保温材料形成的保温层免于损坏。
钢结构是位于炉衬最外层的由各种钢材拼焊、装配成的承载框架，其功能在于承担炉衬、燃烧设备、检测设施、检测仪器、炉门、炉前管道以及检测、操作人员所形成的载荷，提供有关设施的安装框架。
A炉墙炉墙分为侧墙和端墙，沿炉子长度方向上的炉墙成为侧墙，炉子两端的炉墙。
整体捣打、浇注的炉墙尺寸可以根据需要设计。
炉墙采用可塑料或浇注料内衬和绝热层组成的复合砌体结构。
为了使炉子具有一定的强度和良好的气密性，炉墙外壁为5mm或6mm厚的钢板外壳。
蓄热式连续加热炉的炉墙上除了设有炉门、窥视门、烧嘴孔、测温孔等孔洞，还有蓄热室和高温通道（蓄热式烧嘴的蓄热室一再少嘴里），所以炉墙要能够承受高温。
板坯蓄热式加热炉操作规程
前言为使加热炉管理及操作人员掌握炉区设备，便于操作维护，特制订本规程。
本规程从设计方面阐述了炉区设备的特性及操作、维护的要点，生产厂还应从本厂的实际出发，制订各岗位的操作维护规程及安全规程。
目录1、双蓄热式加热炉———————————————— 32、炉区机械设备————————————————— 203、步进机械——————————————————— 304、炉子仪表、电气、自动化———————————— 325、液压系统——————————————————— 486、鼓风机———————————————————— 537、引风机———————————————————— 558、通风机———————————————————— 579、烘炉制度——————————————————— 581、双蓄热式加热炉该炉用于板坯轧制前加热。
炉子端部由托入机入炉，出料端由托出机出炉。
炉子装出料辊道中心距33600mm，砌体长28800mm，有效长27600mm，砌体宽16840mm，内宽15800mm。
一、二加热段燃料为纯高炉煤气，热值800³4.18kKJ/Nm3。
均热段为转炉煤气，热值为1440³4.18kKJ/Nm3。
烘炉及中间补热也为转炉煤气。
加热钢种有普碳、混合金、高合金、优质钢及不锈钢等。
板坯为厚150mm，宽850～1500mm，长9000～15000mm（单排），双排 6000～7000，最大坯重为26.5t。
要求板坯侧弯（月牙弯），长坯≤40mm，短坯≤20mm。
抗曲度：长坯≤40mm，短坯≤20mm。
炉子产量：冷装额定量250t/h（标准坯150³1250³15000mm）热装：350t/h（钢坯850℃热装），详见加热炉的技术性能。
1.1加热炉的技术性能²炉子用途：轧制前钢坯加热²炉型：汽化冷却双蓄热步进梁式加热炉²加热钢种：普碳钢、低合金钢、不锈钢等。
蓄热式加热炉
蓄热式加热炉、蓄热式加热炉的分类和特点：1、分类蓄热式加热炉按预热介质种类分为如下两种方式：同时预热空热方式。
按结构型式来分，则蓄热式加热炉分为烧嘴式和通道式。
其中向和群组换向两种；通道式也可分为单通道和双通道两种方式按运料方式来分，蓄热式加热炉分为推钢式和步进式。
全分散换向烧嘴式蓄热式加热炉能够实现单个烧嘴自动控制，能够满足各钢种对炉温的不同要求，实现炉温的灵活控制；群组换向蓄热式加热炉一般将某一段的烧嘴作为一个整体进行集中控制，这种控制方式能够实现各段炉温的灵活控制，也能满足大多数钢种对炉温的不同要求；通道式蓄热式加热炉一般是全通道整体控制，不能实现炉温的灵活调整，只能满足少数钢种（如普碳钢）的加热要求，而不能满足大多数钢种（如合金钢）加热的需求。
2、蓄热式加热炉的优点蓄热式加热炉有如下优点：①能将空气、煤气预热②充分利用烟气余热，③排烟温度低，氮氧化④每对烧嘴交替燃烧，到800~1000C的高温，有利于低热值燃料的利用; 节约燃料；物含量少，环境污染少; 炉内温度均匀，可提高钢坯加热质量。
二、蓄热式加热炉燃烧系统简介1、蓄热式加热炉的蓄热体蓄热式加热炉的蓄热体有两种型式，一种是陶瓷小球，另一种是陶瓷蜂窝体。
蜂窝体单位体积的换热面积大，在相同条件下，蜂窝体的传热能力是陶瓷小球的4〜5倍。
同样换热能力时，蜂窝状蓄热体的体积只需陶瓷小球蓄热体1/3〜1/4。
采用蜂窝体的烧嘴结构紧凑轻巧。
蜂窝体体内气流通道是直通道，而陶瓷小球蓄热体的通道是迷宫式的，因此蜂窝体的阻力较小，陶瓷小球蓄热体阻力较大，前者仅为后者的1/3 左右。
蜂窝体壁薄，仅为0.5〜1.2mm,透热深度小，蓄热放热速度快，换向时间仅需40〜80 秒，换向时间短，被预热介质的平均温度高，热回收效率高。
气和煤气式和空气单预烧嘴式又分为全分散换与常规加热炉操作类似，由于换向时间短，因此换热周期内的炉温波动小，有利于炉温和钢坯加热温度的控制。
蓄热式加热炉设计
2 技术设计2.1 燃料燃烧计算2.1.1 燃烧计算的目的及内容燃烧计算包括如下内容： 燃料的低位发热量（dQ ）；单位燃料完全燃烧失的空气需要量(nL )；单位燃料完全燃烧时的燃烧产物量（nV ）； 燃烧产物的成分及其密度（ρ）；理论燃烧温度（L t ）燃烧计算的目的是为加热炉设计提供必要的参数。
计算空气需要量的目的在于合理有效地控制燃烧过程，合理地选择燃烧设备及鼓风机和供风管道系统、设计燃烧装置提供必要的依据。
燃烧产物生成量及其密度的计算是设计烟道、烟囱系统，选用引风机等必不可少的依据。
由燃烧产物成分的计算可以进行炉气黑度的计算，进而可做传热计算。
理论燃烧温度是计算炉温的重要原始数据之一。
在炉子的热量总消耗已知的情况下，根据燃料的发热量即可求出总的燃料消耗量。
2.1.2 燃烧计算的已知条件 燃烧计算中必需的已知条件如下：1. 燃料的种类及成分： 燃料种类：高炉煤气和转炉煤气 高炉煤气成分：（％）CO2CO 2H 4CH 2N20 20 1.6 0.48 57.92 转炉煤气成分：（％）CO 2CO 2H 4CH 2N55 6 1.8 0 37.22. 燃烧方法及空气消耗系数n由于采用蓄热式烧嘴，空气消耗系数取n ＝1.05 3. 空气、燃料的预热温度。
采用双预热空气煤气都预热到1000℃。
2.1.3 燃料燃烧计算步骤1. 换算燃料成分3 空气消耗系数的确定。
燃烧计算中应合理地选取空气过剩系数n 。
空气消耗系数的选取与燃料的种类、燃烧方法以及燃烧装置的形式有关，参考如下：固体燃料：n ＝1.20～1.50气体燃料：无焰烧嘴n ＝1.02～1.05；有焰烧嘴n ＝1.10～1.20 液体燃料：低压烧嘴n ＝1.10～1.15；高压烧嘴n ＝1.20～1.25 蓄热式烧嘴属有焰烧嘴，取n ＝1.116 理论燃烧温度 l t 实际燃烧温度 s t 1000℃时空气的平均定压比热kc ＝1.4391℃m kJ ·/320℃时空气的平均定压比热e k c ⋅＝1.3256℃m kJ ·/3预热空气带入的物理热k Q ＝n k c ×1000-n e k c ⋅×20＝1.11×1.4391×1000-1.11×1.3256×20＝1567.973/m kJ1000℃时煤气的平均定压比热r c ＝1001)(24222422⋅⋅+⋅+⋅+⋅+⋅N CHCO CO O H N CHCOCOO H ccccc＝ (1.7250×2.3＋1.398×56.59＋1.415×19.54＋1.331×1.56＋2.700×0.47＋2.215×19.54)/100＝1.5736℃m kJ ·/320℃时煤气的平均定压比热er c .＝1001)(2.4.2...2422⋅⋅+⋅+⋅+⋅+⋅N CHCO CO O H N re CH re CO re CO re 2O H re c c c c c＝(1.6463×19.54＋1.2995×56.59＋1.5270×2.3＋1.3022×19.54＋1.2795×1.56＋1.5835×0.47)/100＝1.374℃m kJ ·/3高炉煤气带入物理热量r Q ＝r c ×1000-e r c ⋅×20＝1.5736×1000-1.374×20＝1546.123/m kJ先假设温度为2000℃，可查手册计算得燃烧产物的平均比热p C ＝1001)(22222222⋅⋅+⋅+⋅+⋅N N O O CO CO O H O H V c V c V c V c＝(1.9449×4.09＋1.4851×69.53＋1.5714×0.84＋2.3715×25.72)/100＝1.735℃m kJ ·/3查得2000℃时O H 22和CO 蒸汽分解度分别为：2CO f ＝5.5％；2CO f ＝5.55％可得 fQ ＝未未)(10802)(126452222H H O O COCOV f V f ⋅⋅+⋅⋅＝12645×5.5％×25.72×1.54/100＋10802×5.55％×4.09×1.54/100＝313.233/m kJ可得理论燃烧温度：pn fr k d lC V Q Q Q Q ⋅-++=t735.154.123.31312.154697.156775.2831⨯-++=＝2108 ℃与假设温度2000℃相比，理论温度高出108℃，所以理论燃烧温度再假设为2050℃。
