电力电缆基础知识
电力电缆基础知识培训课件课件
电缆结构
8、外护层 是对产品整体特别是对绝缘起保护作用的构件。由于绝缘 材料要求优良的电绝缘性能，所用材料纯度很高，杂质含 量极微，往往无法兼顾对外界的保护能力，因此，对外界 各种机械力的承受或抵抗，耐大气环境，耐化学药品，对 生物或虫害防止，以及减少火灾危害等都必须由各种护套 结构来承担。
目录
电缆定义、分类
按性能分类： 架空电力电缆 〔JKY〕 低烟无卤电力电缆 〔WD-YJV〕 阻燃电力电缆 〔ZR-YJV〕 耐火电力电缆 〔NH-YJV〕 铠装电力电缆 〔YJV22、YJV32、YJY22、 YJY32 〕 矿物绝缘电力电缆 〔BTTZ〕 预分支电力电缆 〔FZ-YJV〕
电缆型号、选型 电缆型号认知：
1 电缆定义、分类 2 电缆型号、选型 3 电缆结构 4 电缆特性
电缆特性
交联聚乙烯绝缘电力电缆：
电缆导体的最高温度为90度 短路时电缆导体的最高温度不超过250度，持续时间不超过5S 电缆敷设时坏境温度不低于0度 单芯电缆弯曲半径: 无铠装20D,有铠装15D 多芯电缆弯曲半径: 无铠装15D,有铠装12D D为电缆外径
电缆结构
6、内衬层 内衬层的作用：保护金属铠装层不伤害内衬层以内的绝缘 线芯或金属屏蔽层。 金属铠装电缆应采用内衬层，内衬层可以挤包或绕包。 用于内衬层的材料应是非湿性材料，且适合电缆的运行温 度并与电缆绝缘材料相兼容。
电缆结构
7、金属铠装
1〕增强电缆强度、免遭外力损伤：有增强电缆强度、免遭 机械损伤及老鼠咬伤的作用。 2〕加强抗低频干扰作用：还因为大多铠装材料是由高导 磁率的钢带或钢丝构成，这对抗低频干扰十分有益， 通过 对铠装层的正确接地，还可以提高电缆的防雷性能。 3〕铠装电缆可以直埋：铠装电缆给施工带来的好处就是 无需专门的电缆沟可以直埋，拐弯处也无需另砌电缆井。 4〕 金属带铠装主要具有抗压作用。金属丝铠装主要具有 抗拉作用。

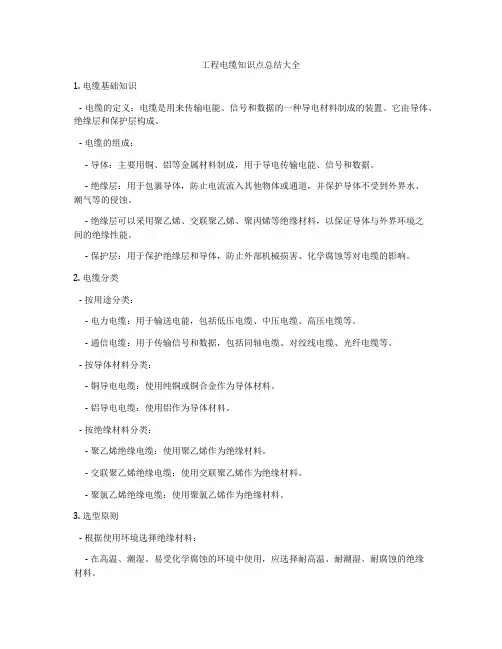

工程电缆知识点总结大全
工程电缆知识点总结大全1. 电缆基础知识- 电缆的定义：电缆是用来传输电能、信号和数据的一种导电材料制成的装置。
它由导体、绝缘层和保护层构成。
- 电缆的组成：- 导体：主要用铜、铝等金属材料制成，用于导电传输电能、信号和数据。
- 绝缘层：用于包裹导体，防止电流流入其他物体或通道，并保护导体不受到外界水、潮气等的侵蚀。
- 绝缘层可以采用聚乙烯、交联聚乙烯、聚丙烯等绝缘材料，以保证导体与外界环境之间的绝缘性能。
- 保护层：用于保护绝缘层和导体，防止外部机械损害、化学腐蚀等对电缆的影响。
2. 电缆分类- 按用途分类：- 电力电缆：用于输送电能，包括低压电缆、中压电缆、高压电缆等。
- 通信电缆：用于传输信号和数据，包括同轴电缆、对绞线电缆、光纤电缆等。
- 按导体材料分类：- 铜导电电缆：使用纯铜或铜合金作为导体材料。
- 铝导电电缆：使用铝作为导体材料。
- 按绝缘材料分类：- 聚乙烯绝缘电缆：使用聚乙烯作为绝缘材料。
- 交联聚乙烯绝缘电缆：使用交联聚乙烯作为绝缘材料。
- 聚氯乙烯绝缘电缆：使用聚氯乙烯作为绝缘材料。
3. 选型原则- 根据使用环境选择绝缘材料：- 在高温、潮湿、易受化学腐蚀的环境中使用，应选择耐高温、耐潮湿、耐腐蚀的绝缘材料。
- 根据电流负载选择导体截面：- 在大电流负载下，应选择导体截面较大的电缆，以降低线路损耗、提高输电效率。
- 根据布线长度选择电缆规格：- 在长距离输电过程中，应选择电缆传输性能稳定、线路损耗小的电缆。
4. 安装注意事项- 电缆敷设方式：- 直埋敷设：适用于需求较高的地下敷设环境，可以选择埋设深度较深的方式。
- 悬空敷设：适用于桥梁、隧道等高空环境，可选择悬挂在架空的方式。
- 管道敷设：适用于电缆需要穿越墙壁、地下管道等特殊环境，可选择铺设在专用管道内的方式。
- 电缆敷设工艺：- 敷设前应对敷设线路进行勘测，避免遇到管道、地下设施等障碍物或其他电缆线路。
- 敷设时应注意电缆的弯曲半径、接地方式、电缆连接方式等要求，确保电缆敷设的质量和安全性。
电力电缆培训PPT课件
.
32
代号含义
第三位字母表示导体（电缆线芯）材料：
1 一铜芯〔 不标注）; l 一铝芯。C 一钢芯。
第四位字母表示内护层类型：
Q 一铅包；I ，一铝包；V 一聚氯乙烯；Y 一聚 乙烯；H 一橡胶护套；F 一氯丁橡胶护套。
第五位字母表示结构特征：
D 一不滴流，F 一分相．［一滤尘用；CY 一充 油；Pes 贫油干绝缘．2 一直流；无特征不标 注。
按允许的电压损失计算铝绞线截面的公式为： 式中：P—线路输送的有功功率，
KW； L—线路长度，m；△U—电压损失百 分数，%；50为系数，若铜线为83。
.
26
2、截流量计算
常见负载估算电流表
负载类型
功率因数
计算公式
每KW电流量/A
电灯电阻
1
荧光灯
单相电动机 三相电动机
0.5 0.75 0.85
电力电缆基础知识培训
2014.1.10
.
1
主要内容
电缆的基本知识 电缆分类 电缆敷设方式及敷设要点 选型要求及载流量计算 电缆型号含义 电缆头的制作及安装 电缆的实验及正常检查内容
.
2
一、电缆的基本知识
电缆的构成： （ 构成电缆的三要素） 导体 绝缘 保护层
.
3
1、导体
铜电阻系数约为0.0184
允许的最高温度可达250℃。极大地提高了电缆的安 全载流量和短路容量。其最高工作电压达500kV。
从1 kV到220 kV的各种电力电缆中，交联聚乙烯（XLPE）是当 前应用最广的一种绝缘材料，几乎完全取代了纸绝缘。
.
5
3、屏蔽层
是一种将电缆产品中的电磁场与外界的电磁 场进行隔离的构件；有的电缆产品在其内部 不同相（或线组）之间也需要相互隔离（屏 蔽）。可以说屏蔽层是一种“电磁隔离屏”。 高压电缆的导体屏蔽和绝缘屏蔽（内外屏蔽） 是为了均化电场的分布。

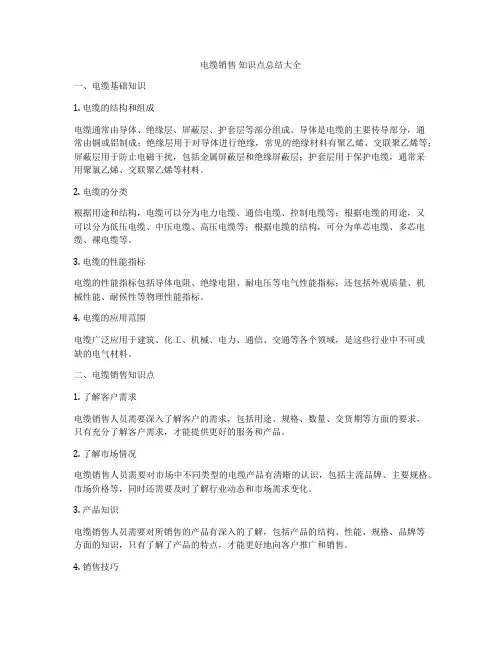

电缆销售 知识点总结大全
电缆销售知识点总结大全一、电缆基础知识1. 电缆的结构和组成电缆通常由导体、绝缘层、屏蔽层、护套层等部分组成。
导体是电缆的主要传导部分，通常由铜或铝制成；绝缘层用于对导体进行绝缘，常见的绝缘材料有聚乙烯、交联聚乙烯等；屏蔽层用于防止电磁干扰，包括金属屏蔽层和绝缘屏蔽层；护套层用于保护电缆，通常采用聚氯乙烯、交联聚乙烯等材料。
2. 电缆的分类根据用途和结构，电缆可以分为电力电缆、通信电缆、控制电缆等；根据电缆的用途，又可以分为低压电缆、中压电缆、高压电缆等；根据电缆的结构，可分为单芯电缆、多芯电缆、裸电缆等。
3. 电缆的性能指标电缆的性能指标包括导体电阻、绝缘电阻、耐电压等电气性能指标；还包括外观质量、机械性能、耐候性等物理性能指标。
4. 电缆的应用范围电缆广泛应用于建筑、化工、机械、电力、通信、交通等各个领域，是这些行业中不可或缺的电气材料。
二、电缆销售知识点1. 了解客户需求电缆销售人员需要深入了解客户的需求，包括用途、规格、数量、交货期等方面的要求，只有充分了解客户需求，才能提供更好的服务和产品。
2. 了解市场情况电缆销售人员需要对市场中不同类型的电缆产品有清晰的认识，包括主流品牌、主要规格、市场价格等，同时还需要及时了解行业动态和市场需求变化。
3. 产品知识电缆销售人员需要对所销售的产品有深入的了解，包括产品的结构、性能、规格、品牌等方面的知识，只有了解了产品的特点，才能更好地向客户推广和销售。
4. 销售技巧电缆销售人员需要具备一定的销售技巧，包括开发新客户、维护老客户、谈判技巧、售后服务等方面的技能，只有具备了销售技巧，才能更好地完成销售任务。
5. 市场营销知识电缆销售人员还需要了解市场营销的相关知识，包括市场调研、市场推广、品牌定位等方面的内容，只有了解了市场营销知识，才能更好地制定销售策略和计划。
6. 行业规范电缆销售人员需要了解相关的行业标准和规范，包括电缆的生产标准、产品认证、质量认证体系等方面的内容，只有了解了行业规范，才能更好地指导产品销售和运作。

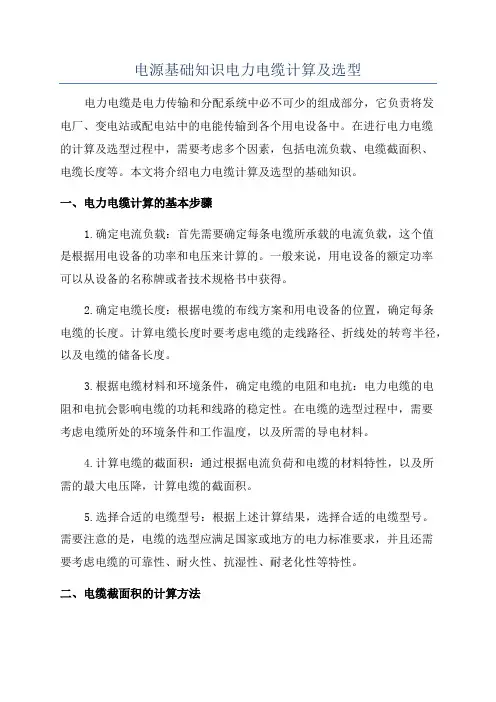

电源基础知识电力电缆计算及选型
电源基础知识电力电缆计算及选型电力电缆是电力传输和分配系统中必不可少的组成部分，它负责将发电厂、变电站或配电站中的电能传输到各个用电设备中。
在进行电力电缆的计算及选型过程中，需要考虑多个因素，包括电流负载、电缆截面积、电缆长度等。
本文将介绍电力电缆计算及选型的基础知识。
一、电力电缆计算的基本步骤1.确定电流负载：首先需要确定每条电缆所承载的电流负载，这个值是根据用电设备的功率和电压来计算的。
一般来说，用电设备的额定功率可以从设备的名称牌或者技术规格书中获得。
2.确定电缆长度：根据电缆的布线方案和用电设备的位置，确定每条电缆的长度。
计算电缆长度时要考虑电缆的走线路径、折线处的转弯半径，以及电缆的储备长度。
3.根据电缆材料和环境条件，确定电缆的电阻和电抗：电力电缆的电阻和电抗会影响电缆的功耗和线路的稳定性。
在电缆的选型过程中，需要考虑电缆所处的环境条件和工作温度，以及所需的导电材料。
4.计算电缆的截面积：通过根据电流负荷和电缆的材料特性，以及所需的最大电压降，计算电缆的截面积。
5.选择合适的电缆型号：根据上述计算结果，选择合适的电缆型号。
需要注意的是，电缆的选型应满足国家或地方的电力标准要求，并且还需要考虑电缆的可靠性、耐火性、抗湿性、耐老化性等特性。
二、电缆截面积的计算方法电缆截面积的计算是电力电缆计算及选型的关键步骤。
一般来说，电缆的截面积越大，其输送电流的能力越强。
而过小的截面积可能导致电缆过载，影响电力传输的稳定性。
计算电缆截面积的方法主要有两种：理论计算和经验法计算。
1.理论计算法：该方法是根据电缆所承载的电流负载、电缆的材料特性、电压降等因素来计算电缆截面积的。
其中，电缆的电流负载可以根据用电设备的功率和电压来计算，电缆的材料特性可以从电缆厂家提供的相关数据中获取，电压降可以通过电缆每米的电阻和电抗来计算。
2.经验法计算：该方法是根据经验公式和经验数据来计算电缆截面积的。
这种方法适用于一些常见的电缆应用场景，如住宅、商业和工业用电。

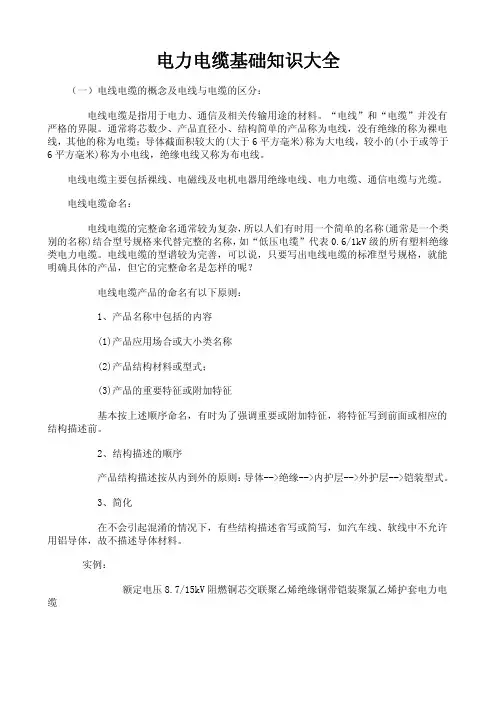

电力电缆基础知识大全
电力电缆基础知识大全（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
电力电缆知识
电缆最容易击穿的屏蔽层断口处，我们采 取分散这集中的电力线（电应力），用介 电常数为20~30，体积电阻率为 108~1012Ω•cm 材料制作的电应力控制管 （简称应力管），套在屏蔽层断口处，以 分散断口处的电场应力（电力线），保证 电缆能可靠运行。
为尽量使电缆内部电场均匀，芯线外有一外表 面圆形的半导体层，使主绝缘层的厚度基本相 等，达到电场均匀分布的目的。
2、电力电缆输电线路的优缺点
1）埋设在地下管道或沟道中，不需要大走 廊，占地少。 2）不受气候和环境影响，输电性能稳定。
3）维护工作量小，安全性高。
4）可用于架空线难以通过的路段，如跨 越海峡输电。 5）输送容量受到限制。 6）造价高，电压越高与架空线的差价越大。 7）发生故障时，故障排查时间长。
（3） 电缆中间接头的制作 a、切割塑料外套：将需要连接的电缆两端 头重叠，比好位置，切除塑料外套，一般 从末端到剖塑口的距离为600mm左右。 b、锯铠装层：从剖塑口处将钢甲锯掉，并 从锯口处将统包带及相间填充物切除。 c、剥除电缆护套：在剥除电缆护套时，注 意不要将布带(纸带)切断，而要将其卷回到 电缆根部作为备用。
5）电力电缆型号各部分的代号及其含义 a、绝缘种类：V代表聚氯乙稀；X代表橡胶； Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。
b、导体材料：L代表铝；T（省略）代表铜。
c、内护层：V代表聚氯乙稀护套；Y聚乙烯护套； L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶 护套。
d、特征：D不滴流；F分相；CY充油；P贫油干 绝缘；P屏蔽；Z直流。
为尽量使电缆在屏蔽层断口处电场应力分散， 应力管与铜屏蔽层的接触长度要求不小于 20mm，短了会使应力管的接触面不足，应力 管上的电力线会传导不足（因为应力管长度是 一定的），长了会使电场分散区（段）减小， 电场分散不足。一般在20~25mm左右。
电力电缆基础知识
电缆中间接头结构尺寸
电缆终端结构图
工器具及耗材准备： 根据不同电压等级附件安装需要配备：电缆校直器、加热及温度控制仪、电锯、手锯、压接钳、绝缘剥切刀、半导电剥切刀、反应力锥剥切器、应力锥扩张器、力矩扳手、套筒扳手、内六方扳手、测量工具、温湿度计、 除湿机、焊接用工具、吊装设备等 常用耗材：无水乙醇、专用清洁纸、玻璃、专用砂纸、保鲜膜、清洁布、焊料、液化气等 现场环境要求：相对湿度不大于70%
油纸电缆户外终端
油纸电缆 户内终端
油纸电缆中间接头
三芯交联电缆热缩附件
三芯交联电缆冷缩附件
三芯交联电缆冷缩中间接头
电缆肘型插头
单芯交联电缆户外终端
单芯交联电缆GIS终端
单芯交联电缆中间接头： 直通接头、绝缘接头
不同类型电缆附件
110kV电缆T型接头
电缆线路接地、交叉互联箱、接地电缆
3、电力电缆的结构
按结构类型分：三芯统包型电缆、单芯电缆
按绝缘材质分：油浸纸绝缘、橡塑绝缘电缆
充油电缆
油纸绝缘电缆已有超过百年的使用历史 1889年英国人S.Z.费兰梯在伦敦与德特福德之间敷设了10千伏油浸纸绝缘电力电缆无论在制造上和使用上油纸绝缘电缆都有一套非常成熟的技术和经验 油纸电缆可靠性高、寿命长、适合超高压等级等优点；但敷设安装难度较大、绝缘油易燃、线路落差受到一定限制自从开发出不滴流浸纸绝缘后解决了落差限制问题使油浸纸绝缘电缆得以继续广泛应用
5隐蔽工程中间验收记录及签证书 6施工缺陷处理记录及附图 7电缆线路竣工图纸和路径图比例尺一般为1:500地下管线密集地段为1:100管线稀少地段为1:1000在房屋内及变电所附近的路径用1:50的比例尺绘制平行敷设的电缆线路必须标明各条线路相对位置并标明地下管线剖面图电缆线路如采用特殊设计应有相应的图纸和说明 8电缆敷设施工记录应包括电缆敷设日期、天气状况、电缆检查记录、电缆生产厂家、电缆盘号、电缆敷设总长度及分段长度、施工单位、施工负责人等
电缆电缆基础知识
电力电缆的特点
架空导线和电力电缆相比，各有其优点。架空导线具有结 构简单、制造方便、造价便宜、施工容易和便于检修等优 点。而电力电缆线路一般埋于土壤或敷设于管道、沟道、 隧道中，不用杆塔，占用地面和空间少，受气候和周围环 境影响小，供电可靠，安全性高，运行简单方便，维护费 用低，市容整齐美观。
由于城市的发展，使得城市的用电密度增高，用电量愈来 愈大。而架空导线又受到大城市地面、空间、环境保护以 及安全的限制，因此输、配电线路只能采用电缆进入地下， 并发展成为电缆配电网络。
1978年我国改革开放以来，电力电缆工业得到更为迅猛的 发展。因为充油电力电缆存在结构复杂，施工、维护不便， 成本高等缺点，逐渐被塑料绝缘电力电缆所代替，特别是 1990年后，10kV及以下的聚氯乙烯绝缘电力电缆和35kV 及以下的交联聚乙烯绝缘电力电缆得到广泛的使用。随着 电缆的制造工艺水平的不断提高和大量高科技生产、试验 设备的引进，110-500kV的交联聚乙烯绝缘电力电缆也得 到应用，2000年底投入运行的我国天荒坪抽水蓄能电厂采 用了500kV交联聚乙烯绝缘电力电缆9根。现我国可生产 交联聚乙烯绝缘电力电缆等级最高已可达到750kV。
架空导线、裸电线产品型号编制方法、 采用字母所表示的含义
类别、用途 （或以导体区分）
形状
加工
特性
派生
类别、用途 （或以导体区分）
T-铜线、天线 L-铝线 G-钢芯或金属软线 TH-铜合金线
LH-铝合金 TY-铜银合金线
Y-圆形 B-扁形 D-带形 T-梯形 G-沟形 K-空心扩径
P-排状
B-包制 J-绞制 X-镀锡、稀土 YD-电镀银 N-镀镍 P-编织
电线电缆的基本特性
正因为电线电缆产品广泛应用于不同场合， 因此性能要求是多方面的，非常广泛。从整体来 看，其主要性能可综合为下几个方面：
电缆知识
5.使用特性 电缆额定工作电压：300/500V、450/750V、600/1000V。 电缆导体的长期工作温度：70℃。 电缆敷设时环境温度应不低于-20℃。 最小弯曲半径：非铠装电缆：阻燃型为电缆外径的6 倍，耐火型为电缆外径的 12 倍；铠装型电缆：为电缆外径的20 倍。
八、电缆名词解释
1.导体---电缆中具有传导电流特定功能的一个部件。 2.实心导体---一根单线构成的导体。 3.绞合导体---由若干根单线或股线组成的导体，通常全部或部分单线或股 线成螺旋状。 4.圆形同心绞合导体---也叫正规绞合导体，是由多根导体螺旋状绞合在一 起，成为一个具有一层或多个同心层的绞合导体，通常相邻层绞向相反。 5.束绞导体---多根单线以螺旋状同向同节距随机绞合在一起形成的绞合导 体。 6.复绞导体---若干个线组以一层或多个螺旋层绞合在一起形成的绞合导体 ，每个线组可以是束绞或正规绞合导体。 7.绝缘---电缆中具有耐受电压特定功能的绝缘材料。 8.载流量---在允许工作温度下电缆导体中所传导的长期满载电流。 9.导体截面积---组成导体的各个单线垂直于导体轴线的横截面之和。
电力电缆基础知识
四．电线电缆产品介绍：裸电线
Hale Waihona Puke （三）产品介绍2、扩径导线
扩径钢芯铝绞线 JLK/G2A-630(720)/45-38/7
线路的电压超过 220kV时， 为降低线路电抗和电晕损耗，通 常采用扩径导线。
扩径导线采用扩大导线外径 技术，减少导线铝截面，从而减 少导线的总重量，节约材料，减 少铁塔荷载和结构重量，极大地 降低线路造价。
三．电线电缆生产工艺
● 大长度连续叠加组合生产方式
几十米，100米，几百米，几公里，几十公里。
● 生产工艺门类多、物料流量大
导体生产：有色金属的熔炼和压力加工等； 绝缘生产: 塑料、橡胶、油漆等化工技术； 护套生产：纤维材料的绕包、编织等纺织技术，金属材料的绕包及金属带材的纵 包、焊接成形加工工艺等。 物流管理：各种材料不但类别、品种、规格多，而且数量大。因此，各种材料的 定额用量、库存备用量管理很重要。同时，要重视废品的处理、回收，重复利用。电 线电缆生产料重工轻。
常见规格如下：310（400）/50， 400（500）/45，530（630）/45， 630（720）/45，725（900）/40
四．电线电缆产品介绍：裸电线
（三）产品介绍
3、大截面导线
大截面导线是指超过经济电流密度所
控制的常规最小截面导线，铝导体标称截
面不小于720mm2。
其优势在于单位长度导线的电阻减小，
机械性能系列 绞线用镀锌钢线
强度系列（普通、高强度和特高强度）
镀锌厚度等级（普通和加厚）
四．电线电缆产品介绍：裸电线
（二）型号规格
3、示例
JLHA1/G3A-500/65-54/7：由54根1型高强度铝合金线和7根A级镀层特 高强度镀锌钢线绞制而成的钢芯铝合金绞线，铝合金线标称截面积为500mm2， 钢的标称截面积为65mm2。
电缆常识知识点总结
电缆常识知识点总结一、电缆的分类1. 按用途分类（1）电力电缆：用于输送电力的电缆，通常由导体、绝缘层、护套、填充物等部分组成，主要用于输电线路和建筑电气系统。
（2）通信电缆：用于传输通信信号的电缆，主要用于电话、电视、因特网等通信设备的接入。
（3）数据电缆：用于传输数据的电缆，主要用于计算机网络、局域网、广域网等数据通信领域。
2. 按结构分类（1）单芯电缆：只含有一个导体的电缆，适用于单一电力或信号传输。
（2）多芯电缆：含有多个导体的电缆，适用于多种电力或信号传输。
（3）屏蔽电缆：在导体周围添加屏蔽层，用于防止外部电磁干扰。
（4）阻燃电缆：采用阻燃材料制造的电缆，具有较好的耐火性能。
3. 按电压等级分类（1）低压电缆：额定交流电压在1000V以下的电缆。
（2）中压电缆：额定交流电压在1-35kV的电缆。
（3）高压电缆：额定交流电压在35kV以上的电缆。
二、电缆的主要构成1. 导体导体是电缆中传输电流的部分，通常由铜、铝等导电材料制成。
导体的截面积和材质会影响电缆的导电性能和成本。
2. 绝缘层绝缘层用于包裹导体，阻止电流流失以及防止导体之间的相互干扰。
常见的绝缘材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。
3. 护套护套是保护电缆免受外部损坏的外层材料，通常由聚氯乙烯（PVC）、聚乙烯（PE）等材料制成。
护套材料的选择要根据电缆的使用环境和要求来确定。
4. 填充物填充物用于填充电缆的空隙，增强电缆的机械强度和防水性能。
常见的填充物有纤维丝、聚乙烯脂等。
三、电缆的安装和维护1. 安装（1）电缆的敷设应避免过弯或者受力过大，以防损坏导体或绝缘层。
（2）在敷设电缆时，应注意与其他设施的隔离，避免受到干扰或损害。
（3）应根据电缆的规格和使用要求，采用适当的敷设方法和保护措施。
2. 维护（1）定期检查电缆的外观和性能，注意电缆是否有外部损坏或者老化现象。
（2）在安装的电缆系统中，应定期进行绝缘电阻测试，以确保绝缘层的性能符合要求。
