四极开关选用应慎
断路器的额定极限和额定运行短路分断能力
一、断路器的额定极限和额定运行短路分断能力用户在设计、选择低压断路器的短路分断能力时，应遵循的基本原则是：断路器的额定短路分断能力³线路可能出现（预期）的短路电流。
国际电工委员会IEC947 - 2和我国等效采用IEC的GB14048。
2《低压开关设备和控制设备低压断路器》标准规定的短路分断能力有两种；额定极限短路分断能力Icu和额定运行短路分断能力Ics。
1。
Icu和Ics的定义分别定义如下：Icu为按规定的试验程序所规定条件，不包括断路器继续承载其额定电流能力的分断能力；Ics为按规定的试验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力。
Icu 的试验程序为o t co；Ics的试验程序为o t co t co。
Ics比Icu的试验程序多了一次co。
经过程序试验，能完全分断，熄灭电弧,并无超出规定的损伤，被认为Icu试验通过，而Ics的合格标准，除与Icu相同外，还要增加温升和5％寿命次数的接通、断开额定电压、额定电流的试验，Ics试验条件更苛严。
2。
Icu和Ics的关系Icu和Ics都是断路器的一项重要技术性能指标。
从实际情况出发,根据线路保护的需要和断路器的不同结构，IEC947 — 2和GB14048。
2确定的Ics有4个或3个值，分别是25%、50％、75％和100％Icu（对A类断路器，即塑料外壳式）,或50%、75%和 100％Icu （对B类断路器，即万能式或称框架式）。
断路器制造厂确定其产品的Ics值，凡符合上面标准规定的Icu百分值都是有效的、合格的产品。
万能式断路器的绝大部分（不是所有规格）都是有过载长延时、短路短延时和短路瞬动的三段保护功能，能实现选择性保护.因此大多数主干线（包括变压器的出线端）都采用它作主（保护)开关，而塑壳式断路器一般不具备短路短延时功能(仅有过载长延时和短路瞬动的二段保护），不能作选择性保护，它们只能使用于支路.由于使用（适用）的情况不同，IEC92《船舶电气》标准建议：具有三段保护的万能式断路器，偏重于它的Ics,而大量使用于分支线路的塑壳式断路器，应确保它有足够的Icu.笔者对此的理解是：主干线切除故障电流后更换新断路器要慎重，主干线停电时间较久要影响一大片用户的供电,所以发生短路故障时要求有2个co，并且还要求继续承载一段时间的额定电流；而使用于支路的仅有二段保护的断路器,在经过极限短路电流的分断和再次的接通分断后,已完成其使命，它不再承载额定电流，可以更换新的（更换时停电的区域仅限于支路，因此影响较小），而它的Ics就可小于极限短路电流。
断路器分断能力的选择和使用
断路器分断能力的选择和使用最近几年与断路器的使用者相互磋商、探讨，并在专业刊物上阅读了一些断路器选用的文章，感到收益很大，但又觉得断路器的设计、制造者与用户之间由于沟通和宣传不够，致使用户在选择低压断路器上还存在一部分偏失。
据此，笔者拟再次论述断路器的选择和应用，以期抛砖引玉、去伪存真。
一、线路预期短路电流的计算来选择断路器的分断能力。
精确的线路预期短路电流的计算是一项极其繁琐的工作。
因此便有一些误差不很大而工程上可以被接受的简捷计算方法：(1)、对于电压等级的变压器，可以考虑高压侧的短路容量为无穷大(10KV侧的短路容量一般为200~400MVA甚至更大，因此按无穷大来考虑，其误差不足10%)。
(2)、GB50054-95《低压配电设计规范》的2.1.2条规定：“当短路点附近所接电动机的额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响”，若短路电流为30KA，取其1%，应是300A，电动机的总功率约在150KW，且是同时启动使用时此时计入的反馈电流应是6.5∑In。
(3)、变压器的阻抗电压UK表示变压器副边短接(路)，当副边达到其额定电流时，原边电压为其额定电压的百分值。
因此当原边电压为额定电压时，副边电流就是它的预期短路电流。
(4)、变压器的副边额定电流Ite=Ste/(1.732*Ue)式中Ste为变压器的容量(KVA)，Ue为副边额定电压(空载电压)，在时Ue=0.4KV因此简单计算变压器的副边额定电流应是变压器容量×(1.44～1.50)。
(5)、按(3)对Uk的定义，副边的短路电流(三相短路)为I(3)对Uk的定义，副边的短路电流(三相短路)为I(3)=Ite/Uk，此值为交流有效值。
(6)、在相同的变压器容量下，若两相间短路，则I(2)=1.732I(3)/2=0.866I(3)(7)、以上计算均是变压器出线端短路时的电流值，这是最严重的短路事故。
如果短路点离变压器有一定的距离，则需考虑线路阻抗，因此短路电流将减小。

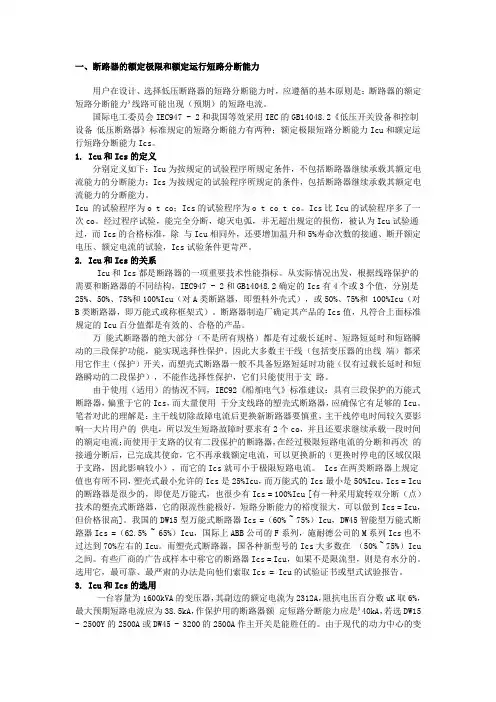

断路器的额定极限和额定运行短路分断能力
一、断路器的额定极限和额定运行短路分断能力用户在设计、选择低压断路器的短路分断能力时，应遵循的基本原则是：断路器的额定短路分断能力³线路可能出现（预期）的短路电流。
国际电工委员会IEC947 - 2和我国等效采用IEC的GB14048.2《低压开关设备和控制设备低压断路器》标准规定的短路分断能力有两种；额定极限短路分断能力Icu和额定运行短路分断能力Ics。
1. Icu和Ics的定义分别定义如下：Icu为按规定的试验程序所规定条件，不包括断路器继续承载其额定电流能力的分断能力；Ics为按规定的试验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力。
Icu 的试验程序为o t co；Ics的试验程序为o t co t co。
Ics比Icu的试验程序多了一次co。
经过程序试验，能完全分断，熄灭电弧，并无超出规定的损伤，被认为Icu试验通过，而Ics的合格标准，除与Icu相同外，还要增加温升和5%寿命次数的接通、断开额定电压、额定电流的试验，Ics试验条件更苛严。
2. Icu和Ics的关系Icu和Ics都是断路器的一项重要技术性能指标。
从实际情况出发，根据线路保护的需要和断路器的不同结构，IEC947 - 2和GB14048.2确定的Ics有4个或3个值，分别是25%、50%、75%和100%Icu（对A类断路器，即塑料外壳式），或50%、75%和 100%Icu（对B类断路器，即万能式或称框架式）。
断路器制造厂确定其产品的Ics值，凡符合上面标准规定的Icu百分值都是有效的、合格的产品。
万能式断路器的绝大部分（不是所有规格）都是有过载长延时、短路短延时和短路瞬动的三段保护功能，能实现选择性保护。
因此大多数主干线（包括变压器的出线端）都采用它作主（保护）开关，而塑壳式断路器一般不具备短路短延时功能（仅有过载长延时和短路瞬动的二段保护），不能作选择性保护，它们只能使用于支路。
由于使用（适用）的情况不同，IEC92《船舶电气》标准建议：具有三段保护的万能式断路器，偏重于它的Ics，而大量使用于分支线路的塑壳式断路器，应确保它有足够的Icu。

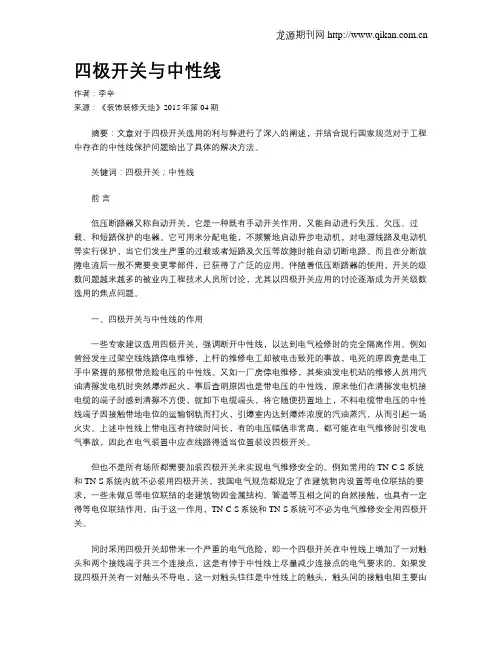

王厚余：四极开关应慎用
四极开关应慎用王厚余(中国航空工业规划设计研究院 100011 北京) [提 要] 针对四极开关应用问题的讨论,受IEC标准和美国IEE标准的启发,提出:不必为中性线的过流而切断中性线,中性线过流不可能引起人身电击事故,电气检修安全要求隔离中性线,有总等电位联结的T N-S系统建筑物内的中性线不需要隔离,TT系统内的电源进线开关应隔离中性线,TT系统内的漏电保护器必须隔离中性线等。
[关键词] 四极开关;中性线;隔离[中图分类号]T U85,T M564 [文献标识码]A [文章编号]1007-9467(2000)01-0020-03 1999年电气工程杂志开展了关于中性线隔离和四极开关应用的专题讨论,加深了大家对这一问题的理解,收到了很好的交流沟通、集思广益的效果,笔者也受益不浅。
最近查阅了IEC标准和英国的IEE标准,又有一些启发。
不揣浅陋,愿写下供同行批评指正。
1.不必为中性线的过流而切断中性线 IEC60364-4-473是规定线路过流保护的标准。
其中关于中性线过流保护的条文都规定不论中性线粗细,只需断开有关相线,不必断开中性线。
这是因为断开有关相线后中性线电流自然消失,中性线过流问题不复存在,而少一个中性线触头导电不良故障易于发现及时处理,而中性线的触头导电不良难以发现,往往成为“断零”而导致烧坏大量单相用电设备的事故,因此在可能条件下应尽量减少中性线上的触头或刀闸的数量,用于中性线过流保护的可装可不装的触头就不必装设。
2.中性线过流不可能引起人身电击事故 IEC60364-4-41是规定防电击措施的标准,但该标准中没有因T N-C-S系统PE N线过流,导致PE N线过大的电压降和过大的设备外壳对地电压而规定断开中性线的防电击措施。
道理很简单,在电气设计中对线路的电压降都有限后一节护筒在混凝土浇灌结束以后,混凝土初凝以前拔出,起吊护筒要保持垂直,以免将桩顶扭歪甚至破坏。
另外,如在施工过程中出现漏裂,还必须向孔内投入黄泥等粘性膨润土,必要时,还要加入水泥和水玻璃等有机物质造浆,以改善泥浆性能,加大泥浆比重,尽可能防渗堵漏和护壁成功。
断路器分断能力的选择和使用
（超精华）断路器分断能力的选择和使用2013-07-16 17:24:58| 分类：专业-高低压配电|举报|字号订阅最近几年与断路器的使用者相互磋商、探讨，并在专业刊物上阅读了一些断路器选用的文章，感到收益很大，但又觉得断路器的设计、制造者与用户之间由于沟通和宣传不够，致使用户在选择低压断路器上还存在一部分偏失。
据此，笔者拟再次论述断路器的选择和应用，以期抛砖引玉、去伪存真。
一、线路预期短路电流的计算来选择断路器的分断能力。
精确的线路预期短路电流的计算是一项极其繁琐的工作。
因此便有一些误差不很大而工程上可以被接受的简捷计算方法：(1)、对于10/0.4KV电压等级的变压器，可以考虑高压侧的短路容量为无穷大(10KV侧的短路容量一般为200~400MVA甚至更大，因此按无穷大来考虑，其误差不足10%)。
(2)、GB50054-95《低压配电设计规范》的2.1.2条规定：“当短路点附近所接电动机的额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响”，若短路电流为30KA，取其1%，应是300A，电动机的总功率约在150KW，且是同时启动使用时此时计入的反馈电流应是6.5∑In。
(3)、变压器的阻抗电压UK表示变压器副边短接(路)，当副边达到其额定电流时，原边电压为其额定电压的百分值。
因此当原边电压为额定电压时，副边电流就是它的预期短路电流。
(4)、变压器的副边额定电流Ite=Ste/(1.732*Ue)式中Ste为变压器的容量(KVA)，Ue为副边额定电压(空载电压)，在10/0.4KV时Ue=0.4KV因此简单计算变压器的副边额定电流应是变压器容量×(1.44～1.50)。
(5)、按(3)对Uk的定义，副边的短路电流(三相短路)为I(3)对Uk的定义，副边的短路电流(三相短路)为I(3)=Ite/Uk，此值为交流有效值。
(6)、在相同的变压器容量下，若两相间短路，则I(2)=1.732I(3)/2=0.866I(3)(7)、以上计算均是变压器出线端短路时的电流值，这是最严重的短路事故。
