rc正弦波振荡器实验报告
实验 rc正弦波振荡器实验报告
实验rc正弦波振荡器实验报告
一、实验目的
1.掌握RC正弦波振荡器的设计方法
2.掌握RC正弦波振荡器的调试方法
二、实验仪器及器件
集成运算放大器μA741二极管电阻瓷片电容若干
三、实验原理
振荡电路有RC正弦波振荡电路、桥式振荡电路、移相式振荡电路和双T网络式振荡电
路等多种形式。
其中应用最广泛的是RC桥式振荡电路
1.电路分析
RC桥式振荡电路由RC串并联选频网络和同相放大电路组成，图中RC选频网络形成
正反馈电路，决定振荡频率fo, R、R,形成负反馈回路，决定起振的幅值条件。
两个二极管起稳定作用(如波形)
该电路的振荡频率
(1)起振幅值条件
(2)式中R,=R +15k +3k，若加二极管，此时R, =R +15k +3k/rj
此时rg为二极管的正向动态电阻
2.电路参数确定
(1) 确定R、R,
电阻R和R,应由起振的幅值条件来确定，由式(2)可知R,≥2 R 通常取R,=(2.1-2.5) R，
这样既能保证起振，也不致产生严重的波形失真。
(2) 确定稳幅电路
通常的稳幅方法是利用A,随输出电压振幅上升而下降的自动调节作用实现稳幅。
图中稳幅
电路由两只正反向并联的二极管D、D2和3kQ
电阻并联组成，利用二极管正向动态电
阻的非线性以实现稳幅，为了减小因二极管特性的非线性而引起的波形失真，在二极管两端
并联小电阻Rz。
实验证明，取R_≈rj时，效果最佳。
四、实验内容
1.根据图形连接好电路，填写如下表格
五、思考题及实验心得:
在RC桥式振荡电路中，若电路不能起振，应调整哪个参数?
若输出波形失真应如何调整?。
rc正弦波振荡器测量数据试验报告
rc正弦波振荡器测量数据试验报告一、实验目的1、学习RC正弦波振荡器的组成及其振荡条件;2、学会测量、调试振荡器。
二、实验原理从结构上看，正弦波振荡器是没有输入信号的，带选频网络的正反馈放大器。
若用R、C元件组成选频网络，就称为RC振荡器，一般用来产生1HZ～1MHz的低频信号。
1、RC移相振荡器:电路如右图1所示，选择R>>Ri。
起振条件:放大器A的电压放大倍数|A|>29电路特点:简便，但选频作用差，振幅不稳，频率调节不便，一般用于频率固定且稳定性要求不高的场合。
频率范围:几赫～数十千赫。
2、RC串并联网络(文氏桥)振荡器:本实验电路图如下面的图2所示。
电路特点:可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形。
3、双T选频网络振荡器:本实验电路如下图3所示:电路特点:选频特性好，调频困难，适用于产生单-窄带频率的振荡。
三、实验器材1、+12V直流电源；2、函数信号发生器;3、双踪示波器；4、频率计;5、直流电压表;6、数字万用表；7、15K电阻2个、103电容4个、10电位器1个。
四、实验内容1、RC串并联选频网络振荡器:(1)按图2连接线路。
(2)断开RC串并联网络(即电路图A处断开)，Rw调到9-10K，测量放大器静态工作点Ie1(0.86毫安)、IE2(1.1毫安)及不失真电压放大倍数Ao(9倍，信号源500-1000HZ范围内)。
(3)关闭信号源，接通RC串并联网络(即电路图A处接通)，使电路起振，调小Rw，看停振现象。
再调大Rw(顺时针拧)使刚好不失真，用示波器观测输出电压uo波形，并测量此情况下的电压放大倍数A(3.2倍，要断开RC串并联网络测量)。
(4)用频率表测量振荡频率(893HZ)，并与计算值进行比较。
(5)两个电容C分别并联103电容，观察和记录振荡频率变化情况(520HZ)。
2、双T选频网络振荡器:(1)按图3组接线路。
其中T2单级放大器由实验台上的“单级/负反馈两级放大器”的末级构成。
实验八 RC桥式正弦波振荡器
按表8 改变电阻R 和电容C 按表 8-1 改变电阻 R 和电容 C ， 用示波器观察是否有 振荡波形，然后再次微调R 振荡波形 ， 然后再次微调 Rf， 使输出端波形大而失真 用频率计测出振荡器的频率， 填入表8 小 。 用频率计测出振荡器的频率 ， 填入表 8-1 中 ， 并 与表中的理论比较。 与表中的理论比较。 表８-１
3．调节电压串联负反馈放大器的放大倍数 仍断开RC选频网络 加电源V 仍断开RC选频网络，加电源VCC，调整两级放大电 RC选频网络， 路的静态工作点，使两个三极管均处于放大状态， 路的静态工作点，使两个三极管均处于放大状态，在 放大器的输入端加上适当大小的交流信号V 放大器的输入端加上适当大小的交流信号 Vi （ 小于 频率约为1 调节负反馈电阻R 1V ） ， 频率约为 1KHZ ， 调节负反馈电阻 Rf ， 使放大倍 稍大于3 示波器监视输出波形不产生失真。 数AV稍大于3。示波器监视输出波形不产生失真。 4．测量振荡频率 放大器调整后，去掉信号源，接上RC选频网络， RC选频网络 放大器调整后，去掉信号源，接上RC选频网络，用 示波器观察是否有振荡波形，然后微调R 示波器观察是否有振荡波形 ， 然后微调 Rf ， 使输出端 波形大而失真小。用频率计测出振荡器的频率 频率， 波形大而失真小。用频率计测出振荡器的频率，填入 并与表中的理论比较。 表8-1中，并与表中的理论比较。
实验八
一、实验目的
RC桥式正弦波振荡器 RC桥式正弦波振荡器
1．学会测量频率和测试振器； ．学会测量频率和测试振器； 2．验证RC桥式振荡器的起振条件 。 ．验证 桥式振荡器的起振条件
二、实验仪器设备
函数信号发生器； 1．双踪示波器； 双踪示波器； 2．函数信号发生器； 交流毫伏表； 3．交流毫伏表； DZX－2B型电子学综合实验装置 型电子学综合实验装置； 4．DZX－2B型电子学综合实验装置； 5．电阻器、电容器若干 电阻器、

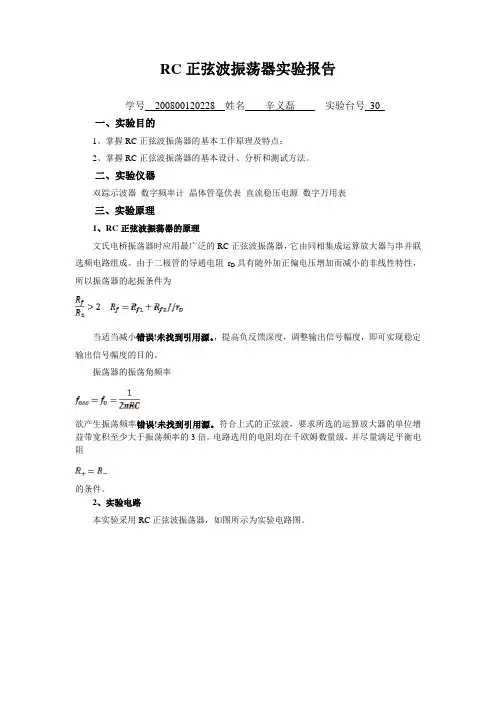

3.RC正弦波振荡器实验报告
RC正弦波振荡器实验报告
学号200800120228 姓名辛义磊实验台号30
一、实验目的
1、掌握RC正弦波振荡器的基本工作原理及特点；
2、掌握RC正弦波振荡器的基本设计、分析和测试方法。
二、实验仪器
双踪示波器数字频率计晶体管毫伏表直流稳压电源数字万用表
三、实验原理
1、RC正弦波振荡器的原理
文氏电桥振荡器时应用最广泛的RC正弦波振荡器，它由同相集成运算放大器与串并联选频电路组成。
由于二极管的导通电阻r D具有随外加正偏电压增加而减小的非线性特性，所以振荡器的起振条件为
当适当减小错误!未找到引用源。
，提高负反馈深度，调整输出信号幅度，即可实现稳定输出信号幅度的目的。
振荡器的振荡角频率
欲产生振荡频率错误!未找到引用源。
符合上式的正弦波，要求所选的运算放大器的单位增益带宽积至少大于振荡频率的3倍。
电路选用的电阻均在千欧姆数量级，并尽量满足平衡电阻
的条件。
2、实验电路
本实验采用RC正弦波振荡器，如图所示为实验电路图。
RC振荡器
四、实验步骤及内容
准备：接通电路电源。
（一）电路调试
按照电路图连接电路，并进行调试
（二）振荡频率的测量
通过数字示波器测量电路的振荡频率
实验所测得的振荡频率为错误!未找到引用源。
=858.96Hz 五、思考题。

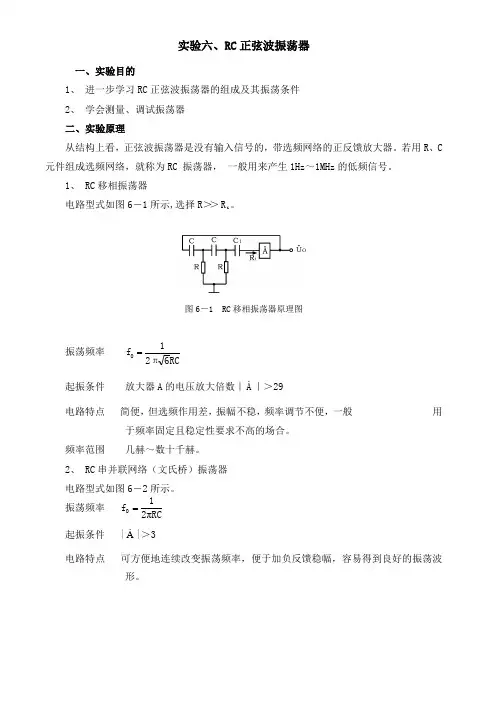

实验六、RC正弦波振荡器
实验六、RC 正弦波振荡器一、实验目的1、 进一步学习RC 正弦波振荡器的组成及其振荡条件2、 学会测量、调试振荡器 二、实验原理从结构上看，正弦波振荡器是没有输入信号的，带选频网络的正反馈放大器。
若用R 、C 元件组成选频网络，就称为RC 振荡器， 一般用来产生1Hz ～1MHz 的低频信号。
1、 RC 移相振荡器电路型式如图6－1所示,选择R ＞＞R i 。
图6－1 RC 移相振荡器原理图振荡频率 RC62π1f O =起振条件 放大器A 的电压放大倍数｜A｜＞29 电路特点 简便，但选频作用差，振幅不稳，频率调节不便，一般 用于频率固定且稳定性要求不高的场合。
频率范围 几赫～数十千赫。
2、 RC 串并联网络（文氏桥）振荡器 电路型式如图6－2所示。
振荡频率 RC21f O π=起振条件 |A|＞3 电路特点 可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形。
图6－2 RC 串并联网络振荡器原理图3、 双T 选频网络振荡器电路型式如图6－3所示。
图6－3 双T 选频网络振荡器原理图振荡频率 5RC 1f 0=起振条件 2R R <' |F A |＞1 电路特点 选频特性好，调频困难，适于产生单一频率的振荡。
注：本实验采用两级共射极分立元件放大器组成RC 正弦波振荡器。
三、实验设备与器件1、 模拟电路实验箱2、 函数信号发生器3、 双踪示波器4、 毫伏表，5、 万用表表6、RC 正弦波振荡器模块 四、实验内容1、 RC 串并联选频网络振荡器图6－4 RC 串并联选频网络振荡器（1) 按图6-4组接线路。
（2）接通RC 串并联网络，调节Rf 并使电路起振，用示波器观测输出电压u O 波形，再细调节R f ，使获得满意的正弦信号，记录波形及其参数，即，测量振荡频率，周期并与计算值进行比较。
（3） 断开RC 串并联网络， 保持Rf 不变，测量放大器静态工作点及电压放大倍数。

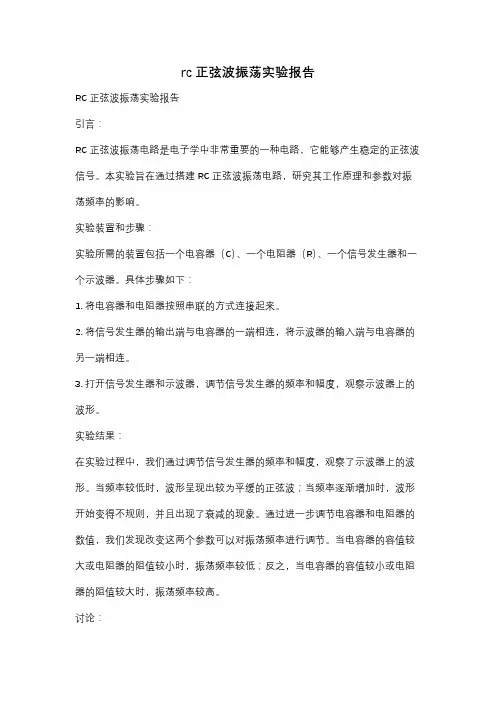

rc正弦波振荡实验报告
rc正弦波振荡实验报告RC正弦波振荡实验报告引言：RC正弦波振荡电路是电子学中非常重要的一种电路，它能够产生稳定的正弦波信号。
本实验旨在通过搭建RC正弦波振荡电路，研究其工作原理和参数对振荡频率的影响。
实验装置和步骤：实验所需的装置包括一个电容器（C）、一个电阻器（R）、一个信号发生器和一个示波器。
具体步骤如下：1. 将电容器和电阻器按照串联的方式连接起来。
2. 将信号发生器的输出端与电容器的一端相连，将示波器的输入端与电容器的另一端相连。
3. 打开信号发生器和示波器，调节信号发生器的频率和幅度，观察示波器上的波形。
实验结果：在实验过程中，我们通过调节信号发生器的频率和幅度，观察了示波器上的波形。
当频率较低时，波形呈现出较为平缓的正弦波；当频率逐渐增加时，波形开始变得不规则，并且出现了衰减的现象。
通过进一步调节电容器和电阻器的数值，我们发现改变这两个参数可以对振荡频率进行调节。
当电容器的容值较大或电阻器的阻值较小时，振荡频率较低；反之，当电容器的容值较小或电阻器的阻值较大时，振荡频率较高。
讨论：RC正弦波振荡电路的工作原理是基于电容器和电阻器的充放电过程。
当电容器充电时，电流通过电阻器流入电容器，电容器的电压逐渐增加；当电容器放电时，电流从电容器流出，电容器的电压逐渐减小。
这个充放电过程会不断重复，从而产生稳定的正弦波信号。
在实验中，我们观察到当频率较低时，波形呈现出较为平缓的正弦波。
这是因为在较低的频率下，电容器有足够的时间来充放电，从而形成较为平缓的波形。
而当频率逐渐增加时，电容器的充放电时间变得不足，导致波形变得不规则，并且出现了衰减的现象。
此外，我们还观察到改变电容器和电阻器的数值可以对振荡频率进行调节。
这是因为电容器的容值和电阻器的阻值直接影响了电容器的充放电时间。
当电容器的容值较大或电阻器的阻值较小时，电容器的充放电时间较长，振荡频率较低；反之，当电容器的容值较小或电阻器的阻值较大时，电容器的充放电时间较短，振荡频率较高。
RC正弦波振荡器
《RC 正弦波振荡器》
林浩坚
11 物理 2 班
110704222
惠州学院物理实验报告
电子科学系 11 物理 2 班 B 组实验日期 2013 年 12 月 13 日
姓名：林浩坚学号：110704222 同组同学：陈伟文指导老师：郭朝晖
实验名称：RC 正弦波振荡器 实验目的：①了解双 T 网络振荡器组成与原理，及振荡条件
②学会测量、调试振荡器。
2、 振荡时波形（如下图）
回答问题
1、 该电路属于负反馈（用瞬时极电法） ； 2、 ������5 作用是把电压转换成电流信号； 3、 跟随器作用主要是提高放大器电压增 益系数；
感悟
该电路的特点是：选频特性好，调频比
《RC 正弦波振荡器》
林浩坚
11 物理 2 班
110704222
较困难，适于产生单一频率的振荡
实验仪器：示波器、信号发生器、万用表。 实验原理：
1、 原理图
2、 理论计算 电路的振荡频率是������������ =
������ ������������������
பைடு நூலகம்
;起振条件是������′ < ������ , ������ > 3.
������
数据和实验现象记录
1、 数据记录 起荡的频率������0 （Hz） 测量值 109 理论值 100 起荡时������������ (KΩ ) 10.52 可调频率范围 ������������������������ 10.52Hz ������������������������ 10.73KHz
rc正弦波振荡电路实验报告总结
rc正弦波振荡电路实验报告总结RC正弦波振荡电路是一种基本的电路，它可以产生稳定的正弦波信号。
在本次实验中，我们通过搭建RC正弦波振荡电路，学习了正弦波振荡电路的基本原理和实现方法，并对其进行了实验验证。
实验原理RC正弦波振荡电路是由一个放大器和一个RC网络组成的。
RC网络由一个电容和一个电阻组成，它们串联在一起，形成一个反馈回路。
当电路中有一个输入信号时，放大器会将信号放大，并将其送回到RC网络中。
RC网络会将信号滤波，并将其反馈回放大器。
这个反馈回路会产生一个稳定的正弦波信号。
实验步骤1.搭建RC正弦波振荡电路我们首先搭建了RC正弦波振荡电路。
电路由一个放大器和一个RC 网络组成。
放大器使用了一个晶体管，RC网络由一个电容和一个电阻串联在一起。
我们将电路搭建好后，使用万用表检查了电路的连接情况。
2.调整电路参数我们接下来调整了电路的参数，包括电容和电阻的值。
我们通过改变电容和电阻的值，调整了电路的共振频率。
我们还调整了放大器的增益，以确保电路能够产生稳定的正弦波信号。
3.测量电路输出信号我们使用示波器测量了电路的输出信号。
我们观察了信号的频率和幅度，并将其记录下来。
我们还使用频率计测量了电路的共振频率，并将其与我们调整电路参数时得到的值进行比较。
实验结果我们通过实验验证了RC正弦波振荡电路的原理和实现方法。
我们成功地搭建了电路，并调整了电路的参数，使其产生了稳定的正弦波信号。
我们还测量了电路的输出信号，并将其与我们预期的结果进行比较。
我们发现，实验结果与理论预期相符合。
结论通过本次实验，我们学习了RC正弦波振荡电路的基本原理和实现方法。
我们成功地搭建了电路，并调整了电路的参数，使其产生了稳定的正弦波信号。
我们还测量了电路的输出信号，并将其与我们预期的结果进行比较。
我们发现，实验结果与理论预期相符合。
这次实验让我们更深入地了解了正弦波振荡电路的工作原理，对我们今后的学习和研究具有重要的意义。
rc正弦波振荡器实验报告
rc正弦波振荡器实验报告
一、实验目的
学习RC正弦波振荡器的组成及其振荡条件。
学习如何设计、调试上述电路和测量电路输出波形的频
率、幅度。
二、实验设备
1、实验箱(台)。
2、示波器。
3、频率计。
4、毫伏表。
三、实验内容及步骤
按图13-1接线(1、2两点接通)。
本电路为文氏电桥RC正弦波振荡器，可用来产生频率范围宽、波形较好的正弦波。
电路由放大器和反馈网络组成。
有稳幅环节的文氏电桥振荡器。
(1)接通电源，用示波器观测有无正弦波电压Vo输出。
若无输出,可调节RP ,使Vo为无明显失真的正弦波，并观察Vo值是否稳定。
用毫伏表测量Vo和Vf的有效值，填入表13-1中，
( 2 )观察在R3=R4=10K2、C1=C2=0.01μf和R3=R4=10k2、C1=C2=0.02μf两种情况下的输出波形(不失真)，测量V0、Vf及f0, 填入表13-2和表23-4中,并与计算结果比较。
( 2 )观察在R3=R4=10KQ2、C1=C2=0.01μf和R3=R4=10k2、C1=C2=0.02μf两种情况下的输出波形(不失真)，测量V0、Vf及f0,
填入表13-2和表23-4中,并与计算结果比较。
3.无稳幅环节的文氏电桥振荡器
断开1、2两点的接线,接通电源调节RP,使Vo输出为无明显失真的正弦波,测量V0、Vf和f0 ,填入表13-3和表23-4中,并与计算结果比较。
五、实验报告
1、整理实验数据，填写表格。
2、测试Vo的频率并与计算结果比较。
rc正弦波振荡器实验报告
rc正弦波振荡器实验报告实验目的：本实验的目的是通过搭建一个RC正弦波振荡器电路，研究RC电路的振荡特性，并分析RC电路中电流和电压的变化规律。
实验设备：- 信号发生器- 电压表- 电流表- 电阻- 电容- 电源- 连接线- 示波器实验原理：RC正弦波振荡器电路由电容C和电阻R组成。
根据基尔霍夫定律，电路中的电压满足以下方程：V = VR + VC，其中VR为电阻上的电压，VC为电容上的电压。
在电容未充电时，电流通过电阻，而电容不导电。
当电压施加到电路上时，电容开始充电，电流开始减小。
随着时间的流逝，电容上的电压也在增加。
当电容经过一段时间充电后，电压达到最大值，电流达到最小值。
此时电容开始放电，电流再次增大。
随着电容的放电，电压逐渐减小。
电容和电阻的相互作用导致电流和电压的周期性变化，形成正弦波。
实验步骤：1. 将信号发生器的正负极分别连接到电阻R和电容C的一个端口。
2. 将电容的另一个端口连接到电阻的另一端，形成一个闭合的回路。
3. 将电流表连接到电阻上，以测量通过电阻的电流。
4. 将电压表连接到电容上，以测量电容上的电压。
实验结果：通过实验观察，我们可以看到电流和电压随着时间的变化呈现正弦波形。
当电流为最大值时，电压达到最小值，当电流为最小时，电压达到最大值。
电流和电压的变化是周期性的，证明了电路中存在振荡现象。
实验讨论：1. 实验中，我们可以通过调节信号发生器的频率来改变振荡的频率。
2. 通过改变电阻R和电容C的数值，我们可以观察到振荡的幅度和频率的变化。
3. RC振荡器电路还可以应用于实际电路中，例如通信信号源的产生、交流电源的输出等。
实验总结：通过本次实验，我们成功搭建了一个RC正弦波振荡器电路，并观察到了电流和电压的周期性变化。
实验结果验证了RC电路的振荡特性，并加深了对振荡器电路的理解。
实验中我们还发现，通过调节信号发生器的频率、改变电阻和电容的数值，可以对振荡的频率和幅度进行调节。
模拟电子技术实验RC正弦波振荡器
模拟电子技术实验 RC正弦波振荡器
主要内容
1、实验目的 2、实验原理 3、实验设备与器件 4、实验内容及步骤
1 实验目的
了解选频网络的组成及其选频特性； 掌握RC正弦波振荡器的组成及其振荡条件； 学会测量、调试选频网络和振荡器。
动画演示
Xid
Xo
A
Xf F
如何起振？ AF1 如何保证输出频率？选频网络（RC/LC选频网络）； 起振原因是什么？内部噪声、接通电源时的阶跃。
稳幅 当输出信号幅值增加到一定程度时，使振幅条件：
AF 1
AF 1
8
2 实验原理
RC正弦波振荡器-选频网络
当
f
f0
1
2RC
时
0
1 RC
0
1 RC
F
3
j(
2 实验原理
信号产生电路-振荡条件
Xi +
Xid
A
Xo
–
Xf
F
A F
A 1 AF
AF 1
AF 1
a f 180(2n )
负反馈
Xi +
Xid
A
Xo
+
Xf
F
AF
1
A AF
AF 1
AF 1
a f 0(2n )
正反馈
2 实验原理
信号产生电路-振荡条件
振荡平衡条件
AF 1
AF 1
a f 0(2n )
稳幅环节：Rf、R1。
2 实验原理
A 1 Rf
RC正弦波振荡器-稳幅原理
R1
7.RC正弦波振荡器2
Xi
Xa
Xf
基本放大 电路 A
Xo
Xf Xa Xo Xf Xf 1 Xa Xa Xo
AF 1
反馈网络
F
AF AF 1
a f 2n
• 振荡电路的振荡频率 f 0 是由相位平衡条件决定 的。一个正弦波振荡电路只在一个频率下满足 相位平衡条件，这个频率就是 f 0 ，这就要求 在环路中包含一个具有选频特性的网络，简称 选频网络。它可以用R、C元件组成，也可用L、 C元件组成。用R、C元件组成选频网络的振荡 电路称为RC振荡电路，一般用来产生1Hz－ 1MHz范围内的低频信号，而用L、C元件组成的 选频网络的振荡电路称为LC振荡电路，一般用 来产生1MHz以上的高频信号。
• 所谓振荡，就是要使电路自激，从而产生 持续的振荡，由直流电变为交流电。欲使 振荡电路能自行建立振荡，就必须满足 的条件 AF 1。这样，在接通电源后，振 荡电路就有可能自行起振，或者说能够自 激，最后趋于稳态平衡。
RC串并联网络（文氏桥）振荡器 RC桥式振荡电路由两部分组成， 即放大电路Av和选频网络Fv。 0 1 /(RC ) 在 时，经RC选频 网络传输到运放同相端的电压 同相，这样，放大电路和由Z1 和Z2组成的反馈网络刚好形成 Vf 正反馈系统， V可以满足 0 相位平衡条件，因而有可能振 荡。
1 • 振荡频率: fO 2πRC
• 起振条件: ｜A｜>3
• 电路特点: 可方便地连续改变振荡频率， 便于加负反馈稳幅，容易得到良好的振荡 波形。
