2.运转平稳。门用滑轮达到100000次后，窗用滑轮达到 25000次后，轮体能正常滚动。
3.适应型强。能满足市场绝大部分推拉门窗的使用且能 根据型材做特殊加工以满足客户使用要求。
滑轮系列
可选择轮体外形
新工艺
四 常见工程问题与解答
A. 人站在室内面对窗(门)， 执手安装在窗(门)的左边， 合页安装在窗(门)的右边， 窗(门)型为内开时，窗(门) 为内右式窗(门)。所应用的

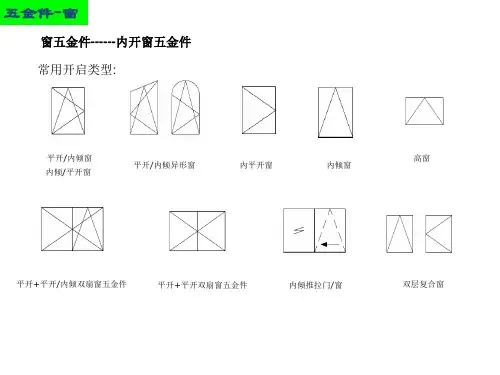

基本窗型
内平开下悬窗 下悬内平开窗
内平开窗 内平开门
假中挺内平开对开窗 假中挺内平开对开门
内开下悬窗
外平开窗 外平开门
幕墙上悬窗
推拉窗 推拉门
标准C型槽型材示意图
视图方向
五金件与型材 配合部分
框料
Z
扇料
产品命名规则：产品名称以国家标准规定名称命名
例：
C Z S 18
汉语拼音 + 数字代码
产品分左右：在原代号后面加“-R”或“右式”表示右,在原 代号后面加“-L”或“左式”表示左
合页系列
内开窗 功能分类：
平开门（ 内平开、外平开）
合页系列
内平开窗 平开门
合页系列
特点： 1.外观 可根据用户窗型选择多款造型
N2BJ5A
J3 WK-D
LHD YHEA10 YHEB10
合页系列
特点： 2.材质 （1）采用高强度挤压铝合金（兴发）
（2）304不锈钢转轴
合页系列
特点： 3.功能
4、 30000次反复启闭后仍能正常使用。
平开窗用滑撑
上悬窗用滑撑
滑撑系列
问题： 为什么外开窗不推荐用合页？
滑撑系列 1、安全性
滑撑系列
滑撑系列
滑撑系列
滑Βιβλιοθήκη Baidu系列 2、清洁，维护
滑轮系列
定义： 安装于推拉门窗内，承受门窗扇重量并使之在指定轨
道上滑动的装置。
滑轮系列
推拉窗 功能分类：
推拉门
多点锁闭
门锁系列
多点锁闭
单点锁闭
门锁系列
特点：
1.扇固定面板采用304不锈钢， 防腐，耐磨。 2.主体壳体采用优质碳素钢制 造，内部结构为模块式组合， 让产品更加坚固耐用。 3.多点锁闭门锁采用外挂锁闭 装置的方式，可以根据需要增 加多点锁闭，以满足客户的防 盗要求。（产品可与多款门执 手配套使用）
传动杆系列
定义： 用于传递执手操作力的杆件
传动杆系列
欧标C槽口 功能分类：
无槽口
传动杆系列
欧标C槽
传动杆系列
无槽口
传动杆系列
特点： 功能 1.长度方向（可根据窗型规格设计制造） 2.锁点偏心调节（a. 调节锁块安装后的配合误差 b.改善门窗长期使用后密封）
标记线
材质 锁点采用304不锈钢 铝杆采用高强度挤压铝合金6063（兴发铝材）
撑挡系列
上 悬 窗 用 撑 挡
锁定式(SC310）
摩擦式(FC200)
撑挡系列
上悬窗
撑挡系列
特点： 1.304材质 2.提高整窗安全性 3.根据客户需求选择
2.锁闭部分
门锁系列 推拉锁系列
门锁系列
定义： 用于平开门上，当门扇受外力扇关闭时，使之固定在某
一指定位置的装置。
门锁系列
单点锁闭 功能分类：
二 产品分类及特点介绍
门窗配 件组成
控制部分 锁闭部分 承重部分
锁 传动杆 块
窗合页
执手
室内
室内
门执手
门锁 门合页
1.控制部分
执手系列 传动杆系列 撑挡系列
执手系列
定义： 驱动传动锁闭器，多点锁闭器，实现门窗扇启闭的
操纵装置。
执手系列
功能分类：
窗用 门用
执手系列
内开窗
室内
外开窗
室内
+- 0.5
±1.5
J5A
±2
+- 1
±2.5
LHD/LHE
滑撑系列
定义： 用于连接外平开窗的窗框和窗扇，承受窗扇重量的装
置。
滑撑系列
外平开窗 功能分类： 上悬窗
平推窗
滑撑系列
平开窗
室内
滑撑系列
上悬窗
室内
滑撑系列
平推窗
滑撑系列
特点：
1. 采用优质304不锈钢材料制造。
2、高强度尼龙加不锈钢嵌件滑块不仅强度高， 而且滑动顺畅、耐磨。 3、 承重杆曲面设计。
培训内容：
一.坚朗五金配件讲解； 二.诺托五金配件讲解； 三散户测量安装技能讲解。
常用五金件（坚朗）讲解
一、市场定位、使用范围
使用范围
主要应用于铝合金型材制作的门窗。
使用范围
公 寓
商 场
医 院
酒 店
一 产品规范
基本窗型
假假内内 下 幕中中内内外外开平悬墙挺挺推推平平平平下开内上内内拉拉开开开开悬下平悬平平窗门窗门窗悬开窗开开(内窗窗对对倒开开窗窗门)
锁钩
2）.有多种不同长度的304不锈钢锁钩 选配，且每款锁勾的伸出长度可进行调 节，满足多款型材的搭接要求。
3）.手动锁具有防盗装置，能有效保 证推拉门在锁闭情况下的安全性。
4）.根据客户要求，组合搭配使用
卡位式 (弹簧卡紧)
锁钩
3.承重部分
合页系列 滑撑系列 滑轮系列
合页系列
定义： 用于连接平开门窗的框和扇，承受门窗扇重量的装置。
扇固定面板
壳体 外挂装置
推拉锁系列
定义： 用于推拉门窗上，锁闭门窗扇的装置。
推拉锁系列
手动 功能分类：
自动
推拉锁系列
推拉窗
推拉门
推拉锁系列
特点： 1.外观造型多样性
TLS12
SDS10
TLS20L
TLDS
推拉锁系列
2.功能
夹持式 (螺钉连接)
1）、安装方式有夹持固定和卡位固定, 能适应多种壁厚的型材。
撑挡系列
定义：
锁定式撑挡——窗扇受到一定外力作用时，使窗扇在启、闭方 向不会发生变化的撑挡
摩擦式撑挡——窗扇固定在一个预设位置，在受到一定外力作 用时，使窗扇在启、闭方向上缓慢发生变化的撑挡
撑挡系列
内开窗 功能分类：
上悬窗
撑挡系列 内开窗用撑挡
锁紧型(FC310)
摩擦型(PX10)
撑挡系列
内开窗
滑轮系列
推拉窗
铝合金 类(LDL)
聚甲醛类(CLG70 ) 钢铁类(DR1)
滑轮系列
滑轮 轨道
滑轮系列
铝合金 类(LSL)
推 拉 门
聚甲醛类 (MLG83 )
钢铁类 ( SR1)
锌合金类(SHL95)
滑轮系列
滑轮 轨道
滑轮系列
特点： 1.承重性能优良。窗滑轮最大能承受55kg，门滑 轮最大能 承受110kg。
配件也为右式配件。（见
图A）
A
内右式窗
室内
上悬窗
室内
执手系列
平开门
执手系列
执手系列
执手系列
室内
室内
室内
执手系列
执手系列
特点：
功能 1.舌长可根据窗型进行针对设计 2.安装定位牢固（内开加装一体式不锈钢垫；外 开可做分体式安装，控制意外的发生）
L
执手座
执手座盖
螺钉
螺钉
执手把
紧固螺钉
执手系列
外观
1.丰富的 颜色选 配方案
2.内装 系列化 设计理 念
3.适应型强。能满足市场绝大部分推拉门窗的使用且能 根据型材做特殊加工以满足客户使用要求。
滑轮系列
可选择轮体外形
新工艺
四 常见工程问题与解答
A. 人站在室内面对窗(门)， 执手安装在窗(门)的左边， 合页安装在窗(门)的右边， 窗(门)型为内开时，窗(门) 为内右式窗(门)。所应用的
基本窗型
内平开下悬窗 下悬内平开窗
内平开窗 内平开门
假中挺内平开对开窗 假中挺内平开对开门
内开下悬窗
外平开窗 外平开门
幕墙上悬窗
推拉窗 推拉门
标准C型槽型材示意图
视图方向
五金件与型材 配合部分
框料
Z
扇料
产品命名规则：产品名称以国家标准规定名称命名
例：
C Z S 18
汉语拼音 + 数字代码
产品分左右：在原代号后面加“-R”或“右式”表示右,在原 代号后面加“-L”或“左式”表示左
合页系列
内开窗 功能分类：
平开门（ 内平开、外平开）
合页系列
内平开窗 平开门
合页系列
特点： 1.外观 可根据用户窗型选择多款造型
N2BJ5A
J3 WK-D
LHD YHEA10 YHEB10
合页系列
特点： 2.材质 （1）采用高强度挤压铝合金（兴发）
（2）304不锈钢转轴
合页系列
特点： 3.功能
4、 30000次反复启闭后仍能正常使用。
平开窗用滑撑
上悬窗用滑撑
滑撑系列
问题： 为什么外开窗不推荐用合页？
滑撑系列 1、安全性
滑撑系列
滑撑系列
滑撑系列
滑Βιβλιοθήκη Baidu系列 2、清洁，维护
滑轮系列
定义： 安装于推拉门窗内，承受门窗扇重量并使之在指定轨
道上滑动的装置。
滑轮系列
推拉窗 功能分类：
推拉门
多点锁闭
门锁系列
多点锁闭
单点锁闭
门锁系列
特点：
1.扇固定面板采用304不锈钢， 防腐，耐磨。 2.主体壳体采用优质碳素钢制 造，内部结构为模块式组合， 让产品更加坚固耐用。 3.多点锁闭门锁采用外挂锁闭 装置的方式，可以根据需要增 加多点锁闭，以满足客户的防 盗要求。（产品可与多款门执 手配套使用）
传动杆系列
定义： 用于传递执手操作力的杆件
传动杆系列
欧标C槽口 功能分类：
无槽口
传动杆系列
欧标C槽
传动杆系列
无槽口
传动杆系列
特点： 功能 1.长度方向（可根据窗型规格设计制造） 2.锁点偏心调节（a. 调节锁块安装后的配合误差 b.改善门窗长期使用后密封）
标记线
材质 锁点采用304不锈钢 铝杆采用高强度挤压铝合金6063（兴发铝材）
撑挡系列
上 悬 窗 用 撑 挡
锁定式(SC310）
摩擦式(FC200)
撑挡系列
上悬窗
撑挡系列
特点： 1.304材质 2.提高整窗安全性 3.根据客户需求选择
2.锁闭部分
门锁系列 推拉锁系列
门锁系列
定义： 用于平开门上，当门扇受外力扇关闭时，使之固定在某
一指定位置的装置。
门锁系列
单点锁闭 功能分类：
二 产品分类及特点介绍
门窗配 件组成
控制部分 锁闭部分 承重部分
锁 传动杆 块
窗合页
执手
室内
室内
门执手
门锁 门合页
1.控制部分
执手系列 传动杆系列 撑挡系列
执手系列
定义： 驱动传动锁闭器，多点锁闭器，实现门窗扇启闭的
操纵装置。
执手系列
功能分类：
窗用 门用
执手系列
内开窗
室内
外开窗
室内
+- 0.5
±1.5
J5A
±2
+- 1
±2.5
LHD/LHE
滑撑系列
定义： 用于连接外平开窗的窗框和窗扇，承受窗扇重量的装
置。
滑撑系列
外平开窗 功能分类： 上悬窗
平推窗
滑撑系列
平开窗
室内
滑撑系列
上悬窗
室内
滑撑系列
平推窗
滑撑系列
特点：
1. 采用优质304不锈钢材料制造。
2、高强度尼龙加不锈钢嵌件滑块不仅强度高， 而且滑动顺畅、耐磨。 3、 承重杆曲面设计。
培训内容：
一.坚朗五金配件讲解； 二.诺托五金配件讲解； 三散户测量安装技能讲解。
常用五金件（坚朗）讲解
一、市场定位、使用范围
使用范围
主要应用于铝合金型材制作的门窗。
使用范围
公 寓
商 场
医 院
酒 店
一 产品规范
基本窗型
假假内内 下 幕中中内内外外开平悬墙挺挺推推平平平平下开内上内内拉拉开开开开悬下平悬平平窗门窗门窗悬开窗开开(内窗窗对对倒开开窗窗门)
锁钩
2）.有多种不同长度的304不锈钢锁钩 选配，且每款锁勾的伸出长度可进行调 节，满足多款型材的搭接要求。
3）.手动锁具有防盗装置，能有效保 证推拉门在锁闭情况下的安全性。
4）.根据客户要求，组合搭配使用
卡位式 (弹簧卡紧)
锁钩
3.承重部分
合页系列 滑撑系列 滑轮系列
合页系列
定义： 用于连接平开门窗的框和扇，承受门窗扇重量的装置。
扇固定面板
壳体 外挂装置
推拉锁系列
定义： 用于推拉门窗上，锁闭门窗扇的装置。
推拉锁系列
手动 功能分类：
自动
推拉锁系列
推拉窗
推拉门
推拉锁系列
特点： 1.外观造型多样性
TLS12
SDS10
TLS20L
TLDS
推拉锁系列
2.功能
夹持式 (螺钉连接)
1）、安装方式有夹持固定和卡位固定, 能适应多种壁厚的型材。
撑挡系列
定义：
锁定式撑挡——窗扇受到一定外力作用时，使窗扇在启、闭方 向不会发生变化的撑挡
摩擦式撑挡——窗扇固定在一个预设位置，在受到一定外力作 用时，使窗扇在启、闭方向上缓慢发生变化的撑挡
撑挡系列
内开窗 功能分类：
上悬窗
撑挡系列 内开窗用撑挡
锁紧型(FC310)
摩擦型(PX10)
撑挡系列
内开窗
滑轮系列
推拉窗
铝合金 类(LDL)
聚甲醛类(CLG70 ) 钢铁类(DR1)
滑轮系列
滑轮 轨道
滑轮系列
铝合金 类(LSL)
推 拉 门
聚甲醛类 (MLG83 )
钢铁类 ( SR1)
锌合金类(SHL95)
滑轮系列
滑轮 轨道
滑轮系列
特点： 1.承重性能优良。窗滑轮最大能承受55kg，门滑 轮最大能 承受110kg。
配件也为右式配件。（见
图A）
A
内右式窗
室内
上悬窗
室内
执手系列
平开门
执手系列
执手系列
执手系列
室内
室内
室内
执手系列
执手系列
特点：
功能 1.舌长可根据窗型进行针对设计 2.安装定位牢固（内开加装一体式不锈钢垫；外 开可做分体式安装，控制意外的发生）
L
执手座
执手座盖
螺钉
螺钉
执手把
紧固螺钉
执手系列
外观
1.丰富的 颜色选 配方案
2.内装 系列化 设计理 念
