PTN 原理概述
《PTN原理概述》课件
PTN可用于企业网络、运营商网络以及云计算、大数据、物联网等领域的传输需求，实现 高效、可靠的数据通信。
PTN的构成
PTN基本构成
PTN由设备、传输介质、协议等组成，其中设备 包括交换机、路由器、网关等。
PTN各组件的作用及相互关系
不同组件在PTN中承担着不同的功能，相互协同 工作，确保数据能够快速、准确地传输。
《PTN原理概述》PPT课 件
PTN原理概述：本PPT课件将详细介绍PTN的定义、应用场景、构成、工作原 理、优点和局限性、应用领域、以及未来的发展趋势。
什么是PTN
1 PTN的定义
PTN（Packet Transport Network）是一种基于分组交换技术的传输网络，用于在数据 通信中传输高速、大容量的数据包。
PTN的局限性
• 成本较高 • 配置和管理复杂 • 对网络带宽和质量要求较高 • 安全性和隐私保护的挑战
PTN的应用领域
PTN在传统网络中的应用
PTN可用于企业网络、运营商网络等传统网络环境 中，提供高速、可靠的数据传输。
PTN在云计算、大数据等领域的应用
PTN为云计算、大数据等领域的数据传输需求提供 了高效、安全的解决方案。
PTN的工作原理
1
PTN的数据传输过程
数据在源节点经过分组处理后，通过PTN网络传输到目的节点，具有较低的时延和较高的吞吐 量。
2
Hale Waihona Puke PTN协议栈PTN使用多种协议，如MPLS、Ethernet等，用于实现数据的分组、路由、转发等功能。
PTN的优点和局限性
PTN的优点
• 高速传输能力 • 灵活性和可扩展性 • 可靠性和冗余性 • 支持多种服务类型

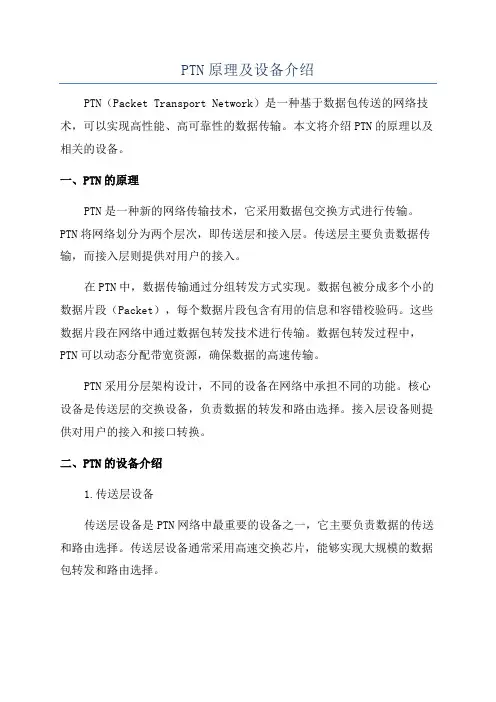

PTN原理及设备介绍
PTN原理及设备介绍PTN（Packet Transport Network）是一种基于数据包传送的网络技术，可以实现高性能、高可靠性的数据传输。
本文将介绍PTN的原理以及相关的设备。
一、PTN的原理PTN是一种新的网络传输技术，它采用数据包交换方式进行传输。
PTN将网络划分为两个层次，即传送层和接入层。
传送层主要负责数据传输，而接入层则提供对用户的接入。
在PTN中，数据传输通过分组转发方式实现。
数据包被分成多个小的数据片段（Packet），每个数据片段包含有用的信息和容错校验码。
这些数据片段在网络中通过数据包转发技术进行传输。
数据包转发过程中，PTN可以动态分配带宽资源，确保数据的高速传输。
PTN采用分层架构设计，不同的设备在网络中承担不同的功能。
核心设备是传送层的交换设备，负责数据的转发和路由选择。
接入层设备则提供对用户的接入和接口转换。
二、PTN的设备介绍1.传送层设备传送层设备是PTN网络中最重要的设备之一，它主要负责数据的传送和路由选择。
传送层设备通常采用高速交换芯片，能够实现大规模的数据包转发和路由选择。
传送层设备的核心功能包括数据包的分组转发、带宽的动态分配和路由决策等。
它能够根据网络中的拓扑结构和传输需求，选择最优的路由路径，确保数据的快速传输。
2.接入层设备接入层设备用于提供对用户的接入和接口转换。
它可以与用户终端设备进行连接，并将用户的数据转换为PTN网络可识别的数据格式。
接入层设备通常包括接入交换机和接入网关两部分。
接入交换机负责终端设备的接入和物理接口转换，而接入网关则负责协议的转换和数据格式的处理。
3.网络管理设备PTN网络的管理和监控是一个复杂的任务，需要一个专门的网络管理设备来完成。
网络管理设备主要负责PTN网络的配置、监控和故障管理等工作。
网络管理设备采用图形化界面，能够实时监控网络的状态和性能。
它能够自动发现网络中的设备，并对设备进行配置和管理。
4.光传送设备光传送设备是PTN网络中用于光传输的设备，主要包括光纤、光放大器和光开关等。

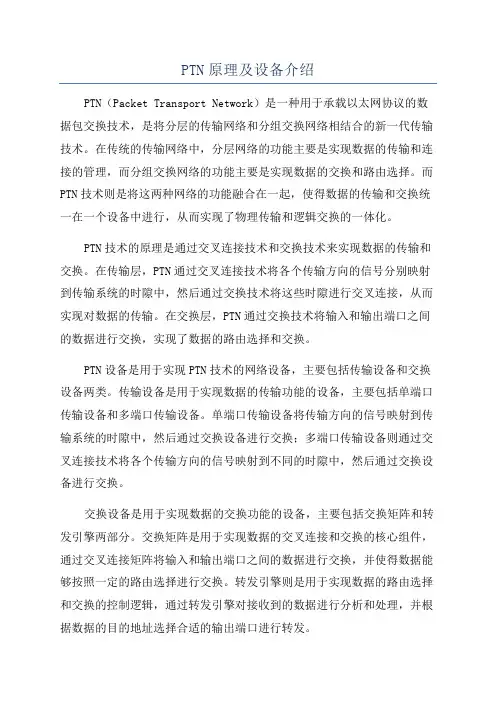

PTN原理及设备介绍
PTN原理及设备介绍PTN（Packet Transport Network）是一种用于承载以太网协议的数据包交换技术，是将分层的传输网络和分组交换网络相结合的新一代传输技术。
在传统的传输网络中，分层网络的功能主要是实现数据的传输和连接的管理，而分组交换网络的功能主要是实现数据的交换和路由选择。
而PTN技术则是将这两种网络的功能融合在一起，使得数据的传输和交换统一在一个设备中进行，从而实现了物理传输和逻辑交换的一体化。
PTN技术的原理是通过交叉连接技术和交换技术来实现数据的传输和交换。
在传输层，PTN通过交叉连接技术将各个传输方向的信号分别映射到传输系统的时隙中，然后通过交换技术将这些时隙进行交叉连接，从而实现对数据的传输。
在交换层，PTN通过交换技术将输入和输出端口之间的数据进行交换，实现了数据的路由选择和交换。
PTN设备是用于实现PTN技术的网络设备，主要包括传输设备和交换设备两类。
传输设备是用于实现数据的传输功能的设备，主要包括单端口传输设备和多端口传输设备。
单端口传输设备将传输方向的信号映射到传输系统的时隙中，然后通过交换设备进行交换；多端口传输设备则通过交叉连接技术将各个传输方向的信号映射到不同的时隙中，然后通过交换设备进行交换。
交换设备是用于实现数据的交换功能的设备，主要包括交换矩阵和转发引擎两部分。
交换矩阵是用于实现数据的交叉连接和交换的核心组件，通过交叉连接矩阵将输入和输出端口之间的数据进行交换，并使得数据能够按照一定的路由选择进行交换。
转发引擎则是用于实现数据的路由选择和交换的控制逻辑，通过转发引擎对接收到的数据进行分析和处理，并根据数据的目的地址选择合适的输出端口进行转发。
PTN设备具有多种优点。
首先，它实现了物理传输和逻辑交换的一体化，减少了设备的数量和复杂性，降低了网络的成本和能耗。
其次，它具有较高的传输带宽和流量承载能力，能够满足大规模的数据传输需求。
再次，它支持多种网络协议和业务类型，能够适应不同的网络环境和应用需求。
ptn原理
ptn原理PTN原理。
PTN（Packet Transport Network）是一种基于分组交换技术的传输网络，它采用分组交换技术来实现数据的传输和交换。
PTN网络可以提供高速、高效、灵活的数据传输服务，适用于各种不同的应用场景。
本文将介绍PTN的原理及其在网络通信中的应用。
PTN网络的原理主要包括分组交换技术、数据传输和交换、网络拓扑结构等方面。
首先，PTN网络采用分组交换技术，将数据进行分组传输，通过网络节点之间的交换和路由，实现数据的传输和交换。
其次，PTN网络采用数据传输和交换技术，通过网络中的交换机和路由器等设备，实现数据的传输和交换。
最后，PTN 网络采用多种不同的网络拓扑结构，包括星型、环型、网状等，以满足不同的网络通信需求。
在PTN网络中，数据传输和交换是其核心技术。
数据传输是指将数据从源节点传输到目的节点，而数据交换是指在网络中进行数据的交换和路由。
通过数据传输和交换技术，PTN网络可以实现高效、灵活的数据传输服务，满足不同的网络通信需求。
PTN网络在网络通信中有着广泛的应用。
首先，PTN网络可以用于互联网接入，实现用户接入互联网的功能。
其次，PTN网络可以用于企业网络和校园网络，实现企业和学校内部网络的互联互通。
此外，PTN网络还可以用于数据中心互联，实现数据中心之间的互联互通。
总之，PTN网络在各种不同的网络通信场景中都有着重要的应用价值。
总结一下，PTN网络是一种基于分组交换技术的传输网络，它采用分组交换技术来实现数据的传输和交换。
PTN网络的原理主要包括分组交换技术、数据传输和交换、网络拓扑结构等方面。
PTN网络在网络通信中有着广泛的应用，可以满足不同的网络通信需求。
希望本文对PTN原理及其在网络通信中的应用有所帮助，谢谢阅读！。
PTN 原理概述
MSTP承载IP化业务的适应性分析
Internet
物理隔离 安全性高 data 完善的 网络保护
VoIP
刚性管道
多业务 承载能力
vide o
voic e
PSTN
一定的带宽 统计复用能力
MSTP出现最初就是为了解决IP业务在传送网的承载问题，遗憾 的是这种改进不彻底，采用刚性管道承载分组业务，汇聚比受限， 统计复用效率不高。
保护倒换 MSTP OAM
时钟
层网络架
网络管理
PTN (Packet Transport Network)是一种以分组作为传送单位，承载电信 级以太网业 务为主，兼容TDM、ATM和FC等业务的综合传送技术。 PTN 技术基于分组的架构，继承了MSTP的理念， 融合了Ethernet和MPLS的优点， 是下一代分组承载的技术。
基于MPLS:
T-MPLS 传送MPLS
Payload C-Tag S-Tag C-SA Payload Payload C-Tag C-SA C-DA C-Tag S-Tag C-SA C-DA C-DA PW B-Tag B-SA B-DA
Payload C-Tag S-Tag C-SA C-DA PW Tunnel SA DA
MAC4 Out Port
2
25
43
25
43
2
4
技术小结
T-MPLS 交换方式 组网能力 多业务支持 保护 OAM 当前状态
标签交换 无限制，适应复杂组网 PWE3 (TDM, ATM, Ethernet) G.8131(路径, 子网连接) G.8132 (环网) T-MPLS OAM / G.8114 标准相对成熟，无规模商用

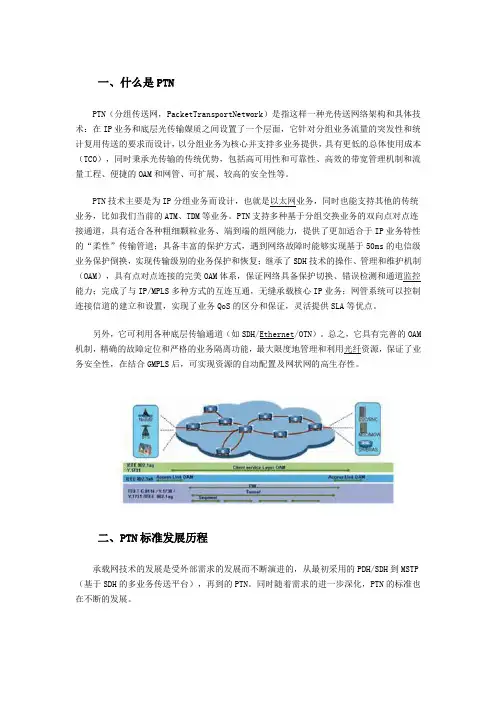

PTN技术及其原理详解
一、什么是PTNPTN（分组传送网，PacketTransportNetwork）是指这样一种光传送网络架构和具体技术：在IP业务和底层光传输媒质之间设置了一个层面，它针对分组业务流量的突发性和统计复用传送的要求而设计，以分组业务为核心并支持多业务提供，具有更低的总体使用成本（TCO），同时秉承光传输的传统优势，包括高可用性和可靠性、高效的带宽管理机制和流量工程、便捷的OAM和网管、可扩展、较高的安全性等。
PTN技术主要是为IP分组业务而设计，也就是以太网业务，同时也能支持其他的传统业务，比如我们当前的ATM、TDM等业务。
PTN支持多种基于分组交换业务的双向点对点连接通道，具有适合各种粗细颗粒业务、端到端的组网能力，提供了更加适合于IP业务特性的“柔性”传输管道；具备丰富的保护方式，遇到网络故障时能够实现基于50ms的电信级业务保护倒换，实现传输级别的业务保护和恢复；继承了SDH技术的操作、管理和维护机制（OAM），具有点对点连接的完美OAM体系，保证网络具备保护切换、错误检测和通道监控能力；完成了与IP/MPLS多种方式的互连互通，无缝承载核心IP业务；网管系统可以控制连接信道的建立和设置，实现了业务QoS的区分和保证，灵活提供SLA等优点。
另外，它可利用各种底层传输通道（如SDH/Ethernet/OTN）。
总之，它具有完善的OAM 机制，精确的故障定位和严格的业务隔离功能，最大限度地管理和利用光纤资源，保证了业务安全性，在结合GMPLS后，可实现资源的自动配置及网状网的高生存性。
二、PTN标准发展历程承载网技术的发展是受外部需求的发展而不断演进的，从最初采用的PDH/SDH到MSTP （基于SDH的多业务传送平台），再到的PTN。
同时随着需求的进一步深化，PTN的标准也在不断的发展。
PTN提出了一种承载网的传输方式，但是具体可以通过不同的技术加以实现，在PTN技术标准的制动中，国际三个组织曾经各自推出了自己的标准。
ptn的基本原理及应用
PTN的基本原理及应用概述PTN（Packet Transport Network）是一种基于包交换技术的网络架构，它使用IP/MPLS（Multiprotocol Label Switching）来实现灵活的数据包转发和服务保障。
本文将介绍PTN的基本原理和应用。
PTN的基本原理PTN的基本原理是通过分组交换技术来传输数据。
它将数据分割为小的数据包，并且在传输过程中使用IP/MPLS协议对数据进行标记和转发。
PTN的核心是MPLS网络，它依靠标签（Label）来确定数据包的转发路径，实现了快速且灵活的数据传输。
另外，PTN还支持以太网、SDH（Synchronous Digital Hierarchy）和OTN（Optical Transport Network）等多种传输技术，可以满足不同需求的网络接入。
PTN的应用1. 传输网络PTN作为传输网络，能够提供高可靠性和高性能的数据传输。
它能够适应大量数据的传输需求，同时支持多种传输技术的接入，可以灵活应对不同场景的数据传输要求。
PTN还支持QoS（Quality of Service）机制，在传输过程中对数据进行优先级标记和流量控制，确保关键业务的传输质量。
2. 数据中心互联随着云计算和大数据的发展，数据中心互联的需求越来越大。
PTN作为数据中心互联的解决方案之一，能够为数据中心之间提供快速、可靠的互联服务。
PTN通过使用MPLS技术，实现数据中心之间的虚拟专网（VPN）连接，确保数据的安全性和隔离性。
此外，PTN还支持灵活的带宽管理和网络资源的动态分配，满足数据中心对带宽弹性和资源利用率的需求。
3. 移动通信PTN在移动通信领域的应用也很广泛。
它可以提供高速、低延迟的数据传输服务，满足移动网络对带宽和响应时间的要求。
PTN还支持多种接入技术，如LTE （Long Term Evolution）和5G等，可以实现移动网络的快速接入和大规模部署。
PTN原理及关键技术
PTN原理及关键技术
PTN（Packet Transport Network）是一种基于IP/MPLS技术的分组
传送网络，它在传统的SDH/SONET网络基础上进一步发展而来，旨在满足
新一代宽带业务的需求。
PTN是一种多业务的端到端传送解决方案，可以
同时承载语音、数据和视频等不同类型的业务。
关键技术方面，PTN主要包括以下几个方面：
2.综合业务管理：PTN支持综合业务传送，包括语音、数据和视频等
不同类型的业务。
为了实现对这些不同业务的管理和控制，PTN需要具备
对各种业务进行统一管理的能力。
3.网络保护和恢复：PTN需要具备可靠的网络保护和恢复能力，以保
证业务的连续性和稳定性。
通过使用双系统冗余或路径保护等技术，PTN
可以在传输链路故障时快速切换到备用路径，确保业务的持续传输。
4.多网段互联：PTN支持多个网段之间的互联，可以实现不同地域、
不同网络运营商之间的互联互通。
这种互联技术可以扩展传输网络的边界，提供更大的覆盖范围。
5.网络管理和性能监控：PTN需要具备完善的网络管理和性能监控能力，以便对网络进行有效地管理和控制。
PTN可以提供实时的性能监测和
故障定位，为网络运维人员提供有力的支持。
ptn的原理及应用
PTN的原理及应用1. 什么是PTN?PTN（Packet Transport Network）是一种基于IP/MPLS技术的数据包传输网络。
它可以提供高速、可靠、安全的数据传输服务，适用于各种网络应用场景，包括企业内部网络、数据中心互联、运营商网络集成等。
2. PTN的原理PTN的原理基于IP/MPLS技术，通过将数据包封装在多层协议中进行传输。
在传输过程中，每个数据包都被分配一个标签，该标签用来指示数据包应该如何转发。
PTN网络中的设备根据这些标签来决定数据包的下一跳，并将其传送到目标节点。
在PTN网络中，使用了两种重要的协议：MPLS（多协议标签交换）和RSVP-TE（资源预留协议 - 建立和维护路径）。
MPLS负责给数据包分配标签，并在节点间建立通路，而RSVP-TE负责在通路上预留带宽和建立转发路径。
3. PTN的优点PTN相比传统的数据包传输方式具有以下优点：•灵活性和可扩展性：PTN可以适应不同规模和需求的网络场景，可以灵活扩展和调整网络结构，满足不同的业务需求。
•高可靠性和可用性：PTN采用网络冗余和快速恢复机制，可以提供高可靠性和可用性的数据传输服务，减少网络故障对业务的影响。
•高效的带宽利用率：PTN可以根据流量需求进行带宽分配和管理，使带宽利用率更高效，提高网络性能和用户体验。
•强大的服务质量保障：PTN支持多种服务质量等级和差异化的服务业务，可以为不同业务提供有保障的传输质量。
•安全性和隔离性：PTN采用安全隧道和流量隔离机制来保护数据的安全性和隐私，防止未经授权的访问和攻击。
4. PTN的应用场景PTN广泛应用于各种网络场景，包括但不限于以下几个方面：4.1 企业内部网络PTN可以用于连接企业内部的分支机构和办公地点，提供高速、可靠的数据传输服务。
通过PTN，企业可以实现远程办公、数据共享和业务协同等功能，提高工作效率和企业竞争力。
4.2 数据中心互联PTN可以连接多个数据中心，实现数据的迁移和共享。
PTN原理概述范文
PTN原理概述范文PTN（Packet Transport Network）是一种基于分组交换的数据传输网络，它提供了高效、灵活和可靠的数据传输服务。
PTN是由中国电信研究院提出并推广的一种新型传输方式。
PTN的原理是将传统的时间分割多路复用（TDM）技术和数据包交换技术相结合，通过分组交换的方式传输数据。
传统的传输网络主要采用TDM技术，即将数据分成时间片段，按照一定的时间时隙进行传输，这种方式在资源利用率和带宽灵活性上存在一定的局限性。
而PTN则利用数据包交换的技术，将数据分成小的数据包进行传输，可以根据实际需求灵活地分配和利用网络带宽。
PTN的主要特点有以下几点：1.网络虚拟化：PTN通过将物理网络资源虚拟化，使得网络运营商可以按需灵活地分配网络资源，提供个性化的网络服务。
网络虚拟化还可以实现不同服务之间的隔离，提高网络的安全性和可靠性。
2.多业务支持：PTN可以同时支持多种业务，如语音、数据和视频等。
不同类型的业务可以通过PTN进行灵活的调度和优化，提高网络的资源利用率和用户体验。
3.网络层次结构：PTN采用分层的网络结构，将整个网络划分为多个层次，每个层次负责特定的网络功能。
这种层次化的网络结构可以简化网络管理和维护，提高网络的可扩展性和可靠性。
4.路由优化：PTN可以根据网络实时状态和用户需求进行路由优化。
通过动态选择最佳路径和调度网络资源，可以提高数据传输的效率和质量。
5.网络管理与控制：PTN通过统一的网络管理和控制平台，提供全面的网络管理功能。
网络管理员可以通过该平台监控网络状态、配置网络设备、优化网络性能等操作，提高网络的管理效率和运维能力。
总结起来，PTN是一种新型的分组交换传输网络，以网络虚拟化和多业务支持为特点，通过路由优化和网络管理控制来提供高效、灵活和可靠的数据传输服务。
PTN在提高网络带宽利用率、降低网络成本、提升网络服务质量等方面具有重要意义，对于推动数字化转型和网络创新具有重要价值。
PTN技术原理及应用
PTN技术原理及应用PTN（Packet Transport Network）技术是一种基于IP/MPLS的新一代数据传输网络技术。
它将传统的时间分割多路复用（TDM）技术与IP技术相结合，实现了各种业务的集成传输和分级传输。
PTN技术具有高效、灵活和可扩展等特点，广泛应用于电信运营商、企业和政府等领域。
PTN技术的核心原理是基于IP/MPLS网络的隧道技术，通过将传统的TDM流量转换为IP包，然后在IP/MPLS网络上进行传输，实现了不同类型业务的灵活传输。
PTN技术利用IP/MPLS网络的路由和转发能力，在网络中建立隧道，对不同类型的业务进行隔离和保护，并按照优先级进行传输，提高了网络的灵活性和效率。
1.承载宽带业务：PTN技术可以提供高带宽、低时延的传输能力，适用于承载宽带业务，如互联网接入、IPTV、视频监控等。
PTN技术可以根据业务的优先级进行传输，保证宽带业务的QoS。
3.承载数据业务：PTN技术支持各种数据业务的传输，如企业的数据中心互联、云计算等。
PTN技术提供了高速、安全和可靠的数据传输能力，可以满足不同业务的需求。
4.承载移动业务：PTN技术可以为移动运营商提供传输支撑，满足移动业务的需求，如4G/5G网络的传输、移动宽带等。
PTN技术支持移动业务的高速传输和优化，提供灵活的业务分级和传输调度。
总之，PTN技术通过将传统的TDM业务转换为IP包进行传输，结合IP/MPLS网络的路由和转发能力，实现了各种业务的集成传输和分级传输。
PTN技术具有高效、灵活和可扩展等特点，广泛应用于电信运营商、企业和政府等领域，为各种业务的传输提供了高质量的支撑。
华为PTN原理范文
华为PTN原理范文华为PTN（Packet Transport Network）是华为公司推出的一种基于IP和以太网技术的传输网方案。
它主要用于载波以太网和IP业务的高效传输，具有灵活性、可靠性和高性能的特点。
下面将详细介绍华为PTN的原理。
1.PTN的基本原理2.PTN的传输特点PTN具有以下传输特点：首先，PTN支持灵活的业务接入，可以适应不同的业务需求，包括以太网业务、IP业务和TDM（Time Division Multiplexing）业务等。
其次，PTN采用了分组交换技术，实现了高效的传输，可以满足大容量业务的传送需求。
此外，PTN还支持灵活的拓扑结构和路由选择算法，可以根据网络拓扑和业务负载进行自适应配置和优化。
3.PTN的体系结构PTN的体系结构包括传输侧、控制侧和业务侧三个层次。
传输侧负责实现数据包的传输和转发，控制侧负责网络管理和控制功能，业务侧负责各类业务的接入和分发。
这三个层次通过标准接口进行协同工作，实现整个网络的正常运行。
4.PTN的关键技术PTN采用了一系列关键技术来实现高效的传输和管理，包括：-MPLS技术：PTN利用MPLS对封装在数据包中的业务进行标记，从而实现快速转发和灵活的路由选择。
-QoS技术：PTN支持基于网络优先级的服务质量，可以为不同的业务提供适应的带宽和延迟要求。
-OAM技术：PTN具有完善的操作、管理和维护功能，支持故障检测、纠错和性能监测等。
-时钟同步技术：PTN采用时钟同步协议来保证同步传输的精度和可靠性。
5.PTN的应用场景PTN可以广泛应用于各种传输网络的场景，包括城域网、广域网和数据中心等。
在城域网中，PTN可以实现多业务的集中接入和传输，提供高效的互联互通。
在广域网中，PTN可以构建大容量的传输网络，满足各种业务的传输需求。
在数据中心中，PTN可以提供高速而灵活的连接，实现云计算和大数据的高效传输。
综上所述，华为PTN是一种基于IP和以太网技术的传输网方案，采用MPLS等关键技术实现高效的业务传输和管理。
PTN技术原理介绍
PTN技术原理介绍PTN（Packet Transport Network）技术是一种基于IP/MPLS的封包传送网络技术，它用于构建通信服务提供商的宽带封包传送网络，实现多业务的载波传送和传输。
PTN技术的基本原理在于对网络的分组转发、路由选择和流量工程进行优化和改进，以提高网络的传输效率和质量。
1.分组转发：PTN技术使用IP/MPLS协议进行数据分组的转发和传输。
当网络中的数据流量到达一个PTN设备时，该设备会根据流量的目的地址和服务质量要求，对分组进行标记和封装，然后根据标记和封装信息将分组转发到下一跳的目的地。
这种分组转发的方式可以提高数据的传输效率和可靠性。
2.路由选择：PTN技术通过智能路由选择算法来确定分组的传输路径。
路由选择算法会根据网络的拓扑结构、链路负载和服务质量要求等因素，选择最优的传输路径来实现网络的负载均衡和优化。
这种智能路由选择可以提高网络的可用性和传输效率。
3.流量工程：PTN技术通过流量工程技术来实现对网络中的流量进行优化和调整。
流量工程技术可以根据网络中的流量特性和服务质量要求，对流量进行分类、调度和控制，以实现对网络资源的合理分配和利用。
流量工程技术可以提高网络的吞吐量和传输质量。
4.QoS保障：PTN技术支持对网络中的不同业务流量进行服务质量（QoS）的保障。
通过对流量进行标记和分级处理，PTN技术可以根据不同的服务质量要求，对流量进行优先传输，确保高优先级的流量能够以较低的延迟和较高的可靠性传输。
QoS保障可以提高网络的传输质量和稳定性，满足不同业务的需求。
5.网络管理：PTN技术提供了丰富的网络管理功能，包括网络监测、故障管理、配置管理和性能管理等。
通过这些网络管理功能，PTN技术可以实现对网络的实时监控和管理，快速定位和解决网络故障，保证网络的正常运行和稳定性。
总之，PTN技术是一种基于IP/MPLS的封包传送网络技术，通过对网络的分组转发、路由选择和流量工程进行优化和改进，提高了网络的传输效率和质量，并支持服务质量保障和网络管理功能。
PTN-原理概述专业知识
大客户专线业务IP化份额也越
来越大，二层VPN业务盛行
IP
3G
宽带接入
IP SAN
IPTV
业务IP化旳主要驱动力：
统一网络协议，简化网络层次，降低TCO
便于提供多种类型旳新业务，实现综合业务运营
新型业务
3G/WiMAX等移动关键网、
Backhaul 在R5版本全方面实
Qos确保。
ATM仿真传送
NB2 ATM PWE3
BTS1
ATM
ATM
ATM
Bi-directional Tunnel
TDM PWE3
ATM PWE3
Bi-directional Tunnel
Eth PWE3
NodeB
BSC/RNC
PTN
MSC/MGW
BTS
6100/6200
6300
SR/BRAS
Iub
Iub
IP
Abis
AAL2/5
802.1Q
TDM
ATM
ETH
PWE3
PWE3
PWE3
Tunnel
Tunnel
PHY
ZXCTN 6200为业界最紧凑旳10GE PTN设备，3U高，既可作为小规模网络中旳汇聚边沿设备，也可在大规
模网络或全业务场景中作为高端接入层设备，满足发达地域对10G接入环旳需求。
ZXCTN 9008为业界互换容量最大旳PTN设备，互换容量到达双向800G，全方面满足全业务落地需求
PWE3原理
备PE执行端业务旳封装/解封装
客户设备CE感觉不到关键网络旳存在,以为处理旳业务都是本地业务
PWE3原理－－－NNI侧端口
PTN原理
T-MPLS
• T-MPLS是ITU-T针对PTN技术要求在MPLS技术基础上的
简化，能够支持独立的用户平面、控制平面和管理平面， 采用面向连接的方式转发数据业务，克服了以往IP业务尽 力而为、无连接、无QoS保障的缺点。
• T-MPLS是MPLS的子集，是一种面向连接的分组传送技 术；
• T-MPLS在传送网中将客户信号映射进MPLS帧，利用标 签交换机制进行转发；
• 它对MPLS 数据转发的某些复杂功能进行了简化，增加了 传送风格的面向连接的OAM 和保护恢复功能，并将 ASON/GMPLS 作为其控制平面；
• 简单描述为T-MPLS=MPLS-IP+OAM；
• 应用于电信级以太网和电信级IP承载网。
T-MPLS与MPLS-TP的关系
T-MPLS与MPLS比较
是短管道模型； • 按平台或接口指定标签空间； • 基于Y.17tom的OAM机制。 • 基于G.808.1和G.8131的保护倒换和生存性技
术； • 不支持聚合； • 支持点到多点连接（P2MP）； • 多播留待研究；
T-MPLS本质特征
• 四种信令通信网(SCN)选择：
– 共享服务层路径SCN – 共享TMPLS路径SCN – 单跳共享TMPLS路径SCN – 独立SCN链路
• PBB-TE网络中，最大限度不允许地址帧的洪泛， 不允许学习MAC地址，禁止STP协议，所有地址 的必须在管理系统的控制下完成。
• 在网络内部，每个节点进行包的转发，不需要交 换ID。
• PBB-TE技术能够与传统以太网桥的硬件兼容，目 的地址在网络中间节点不需要改变，数据包不需 要修改，转发效率得到提高
CESoPSN对CSA信令封装
CESoPSN信令封装格式MPLS模式
PTN原理概述
RNC
TDM E1
TDM E1
Abis TDM E1
支持传统 TDM业务的仿真传送. 统一的分组传送平台.
通过PWE3实现 TDM 业务感知和按需配置 TDM: 支持非结构化和结构化仿真，支持结构化的时隙压缩
ATM仿真业务
In Label 35 28 In Port 7 5 Out Port 8 8
4 9
LS P
7 LSR
9 7 LER3 FEC
In Port 7 Out Port 9
pc3
Out Label 38
8 LSR
5 7
IP1
LSP
4 9 3
FEC In Port 2 Out Port 3 Out Label 25
者出口标记交换路由器(Egress LSR)。
LER结点在MPLS网络中完成的是数据包的进入和退出 过程；LSR结点在网络中提供高速交换功能。在MPLS
结点之间的路径为标签交换路径(LSP)。一条LSP可以 看成是一条贯穿网络的单向隧道。
MPLS转发原理
MPLS是一种转发机制，它为进入MPLS网络中的数据包分配
据标签信息库中该标签对应的下一个接口发送出去；
在LSR上，当一个带有标签的包到达LSR的时候，LSR 提取入口标签，同时以它作为索引在标签信息库 （LIB）中查找。当LSR找到它的相关信息后，取出出 口的标签，并由出口标签替代入口标签，并从LIB中
所描述的下一跳接口继续发送数据包。
T-MPLS封装
PTN分组传送特点
分组传送网 Packet Transport Network
PTN原理及关键技术
PTN原理及关键技术PTN（Packet Transport Network）是一种基于数据包交换技术的新一代传输网络，其原理和关键技术主要包括网络拓扑结构、数据包交换、流量控制和服务质量保证等。
下面将详细介绍PTN的原理及关键技术。
1.网络拓扑结构PTN的网络拓扑结构通常包括中心节点（Core Node）和边缘节点（Edge Node）。
中心节点负责整个网络的核心交换和路由功能，边缘节点则负责连接用户设备与核心网络之间的转发任务。
这种分布式结构能够有效降低网络时延和提高网络吞吐量。
2.数据包交换PTN采用数据包交换技术进行数据传输，将用户数据进行分组并封装成数据包进行传送。
数据包中包含了源地址、目标地址、有效载荷和校验码等信息。
在传输过程中，数据包经过一系列中转节点按照目标地址进行转发，最终到达目标设备。
3.流量控制PTN通过流量控制机制来管理网络中的数据流量，以确保网络资源的合理利用和数据传输的稳定性。
流量控制主要包括拥塞控制、队列管理和流量优化等方面的技术。
拥塞控制通过监测网络负载和延迟，动态调整传输速率，避免网络拥塞。
队列管理则通过对数据包进行排队和调度，避免数据包丢失和延迟增加。
4.服务质量保证PTN通过一系列的服务质量保证技术，提供多种不同的服务质量等级，满足不同应用场景下的数据传输需求。
这些技术包括流量分类、带宽分配、优先级队列和延迟保证等。
流量分类将网络数据流按照不同的服务质量需求进行分类，以便在网络中进行差异化服务。
带宽分配是指按需分配网络带宽，确保每个数据流都能获得足够的带宽资源。
优先级队列则根据数据流的优先级进行队列调度，保证高优先级的数据能够优先传输。
延迟保证则通过控制网络传输时延，保证需要低延迟的数据能够及时传输。
5.多层次的网络管理在PTN中，多层次的网络管理是实现网络可靠性和稳定性的关键技术之一、多层次网络管理包括网络监控、故障管理、配置管理、性能管理和安全管理等方面的技术。
ptn 设备原理
ptn 设备原理PTN设备原理PTN是Packet Transport Network的缩写，也就是分组传输网络。
PTN设备是一种基于IP/MPLS技术的数据传输设备，主要用于在宽带接入、传输和核心网之间建立高效的数据传输网络，使数据传输更加快速、稳定、安全和可靠。
PTN设备的核心原理是将不同的数据流分组进行传输，然后按照一定的规则在目的地重新组合成完整的数据流。
这种分组传输的方式可以提高网络的传输效率和灵活性，同时也可以减少网络的延迟和丢包率，提高数据传输的可靠性和稳定性。
在PTN网络中，分组的传输是通过MPLS技术实现的。
MPLS技术是一种基于标签的数据传输技术，可以将不同的数据流打上不同的标签，在传输过程中根据标签进行路由切换，从而实现数据的传输和转发。
PTN设备的主要功能包括：1. 接入层功能：PTN设备可以将不同类型的接入设备接入到网络中，包括xDSL、FTTH、无线接入等。
2. 传输层功能：PTN设备可以提供高速的数据传输服务，包括点对点、点对多点和多点到多点等传输模式。
3. 路由和转发功能：PTN设备可以根据不同的数据流进行路由和转发，保证数据的高效传输。
4. QoS保障功能：PTN设备可以提供不同的服务质量保障机制，保证不同类型的数据流都能够得到优先传输。
5. 安全保障功能：PTN设备可以提供各种安全保障机制，包括VPN、防火墙、加密等，保证数据传输的安全性和隐私性。
6. 管理和维护功能：PTN设备可以提供各种管理和维护功能，包括配置管理、性能监测、故障定位等，保证网络运行的稳定性和可靠性。
PTN设备是一种高效、稳定、安全和可靠的数据传输设备，可以为广大用户提供高速、优质的数据传输服务，促进信息化建设和社会发展。
PTN原理概述
PTN原理概述PTN即Packet Transport Network，是一种新型的数据传输网络技术，被广泛应用于IP/Ethernet数据传输领域。
PTN通过将原有的电信网络从电路交换的模式转变为数据包交换的模式，实现了以数据包为单位的高速、高效的数据传输。
PTN的核心原理是通过将原有的数据包信息加以封装和标记，在网络层和传输层之间建立起一种灵活的、可扩展的数据传输机制。
PTN引入了新的网络元素，如PTN交换机和PTN网关，通过这些网络元素实现了数据包的路由和交换。
PTN的工作原理可以简述如下：1.数据包封装：PTN将传输的数据包加以封装，将源地址和目的地址信息加入到数据包头部，同时对数据包进行分段处理，以适应网络的传输能力和传输要求。
2.路由与交换：PTN交换机通过链路状态信息和路由算法，确定数据包的最佳转发路径，并进行数据包的转发和交换。
PTN交换机根据目的地址对数据包进行判断和分类，并将其转发到相应的下一跳节点。
3.网络管理与控制：PTN引入了网络管理与控制系统，通过系统对网络拓扑、资源分配和运行状态进行监控和管理，实现对网络的统一管理和控制。
4.容错与恢复：PTN具有一定的容错和恢复机制，当网络发生链路故障或节点故障时，PTN可以通过重新计算路由和转发方式，实现网络的自愈和恢复。
5.灵活性与扩展性：PTN支持配置灵活、可扩展的网络拓扑结构，可以满足不同规模和功能的网络需求。
PTN可以适应不同的传输介质，如光纤、铜线等。
6.综合性能优化：PTN通过优化路由算法、资源分配和网络拓扑结构，实现网络的综合性能优化，提高数据传输的效率和质量。
总之，PTN作为一种新型的数据传输网络技术，通过将电路交换转变为数据包交换的方式，实现了数据传输的高速、高效和灵活。
它通过封装、路由与交换、网络管理与控制、容错与恢复、灵活性与扩展性以及综合性能优化等原理，实现了对数据传输的优化和控制。
随着数据通信技术的不断发展和应用领域的不断扩展，PTN将在未来的网络通信中发挥越来越重要的作用。
ptn设备原理
ptn设备原理PTN（Packet Transport Network）是基于数据包传输技术的网络设备，它在传输层面上负责实现数据包的转发和路由功能。
本文将介绍PTN设备的原理、工作方式以及其在网络通信中的应用。
一、PTN设备的原理PTN设备是一种基于数据包传输技术的网络设备，它主要由以下几个组成部分构成：1. 路由器（Router）：负责对数据包进行转发和路由选择，以确保数据能够正确地从源节点传输到目标节点。
2. 交换机（Switch）：负责对数据包进行交换和转发，以实现不同节点之间的数据传输。
3. 网络接口卡（Network Interface Card，NIC）：负责将数据包从网络中读取出来，并将其传输到相应的目标节点。
4. 控制器（Controller）：负责控制和管理PTN设备的工作状态，包括设备的启动、配置和监控等功能。
二、PTN设备的工作方式PTN设备的工作方式一般分为以下几个步骤：1. 数据包的接收：PTN设备通过网络接口卡（NIC）接收到来自源节点的数据包。
2. 数据包的处理：PTN设备使用路由器和交换机对接收到的数据包进行处理，包括路由选择、分组和交换等操作。
3. 数据包的转发：PTN设备根据路由选择和交换表将数据包转发到相应的目标节点。
4. 数据包的传输：PTN设备通过网络接口卡将转发后的数据包传输到目标节点。
5. 数据包的接收和处理：目标节点的PTN设备接收到数据包后，将其交由上层应用程序进行处理和解析。
三、PTN设备在网络通信中的应用PTN设备在网络通信中广泛应用于以下几个方面：1. 数据中心互联：PTN设备可以通过高速的数据包转发和路由选择，实现不同数据中心之间的互联，提供高性能和低延迟的数据传输服务。
2. 光传送网络：PTN设备可以将光信号转换为数据包进行传输，实现光纤网络的传输和扩展，提高传输带宽和网络覆盖范围。
3. 移动通信网络：PTN设备可以通过数据包转发和路由选择，支持移动通信网络的数据传输和承载，提供高速和稳定的移动数据服务。
