水库除险加固工程初步设计说明书

某水库除险加固工程初步设计报告目录1 综合说明 (1)1.1绪言 (1)1.2 水文 (3)1.3 地质 (4)1.4 工程任务和规模 (6)1.5工程加固设计 (8)1.6机电、金属结构 (10)1.7消防 (10)1.8施工 (11)1.9工程占地 (12)1.10环境保护及水土保持设计 (12)1.11工程管理设计 (12)1.12设计概算 (13)1.13经济评价 (13)1.14节能设计 (13)1.15综合评价及结论 (14)2水文 (16)2.1流域概况 (16)2.2气象 (16)2.3水文基本资料 (17)2.4径流 (17)2.5洪水 (17)2.6泥沙 (31)3 工程地质 (33)3.1概述 (33)3.2水库区工程地质条件 (34)3.3枢纽区工程地质条件 (39)3.4天然建筑材料 (42)3.5结论 (42)4 工程任务和规模 (45)4.1 地区社会经济概况 (45)4.2 水利计算 (46)4.3 水库除险加固后规划指标规模 (53)4.4 施工期洪水导流计算 (58)5 工程布置及建筑物 (60)5.1 设计依据 (60)5.2 工程总体布置 (63)5.3 大坝加固 (64)5.4 溢洪道 (78)5.5 输水洞加固改造工程 (82)5.6溢洪道上交通桥 (83)5.7管理房设计 (88)5.8交通通讯及管理设施 (88)6 机电、金属结构 (89)6.1 电工 (89)6.2 金属结构 (90)7 消防设计 (91)7.1 设计依据和原则 (91)7.2消防总体设计方案 (91)8 施工组织设计 (93)8.1 施工条件 (93)8.2 施工导流 (94)8.3 料场 (95)8.4 主体工程施工 (95)8.5 施工交通运输 (99)8.6施工工厂设施 (99)8.7 施工总体布置 (101)8.8 施工总进度 (102)8.9主要技术供应 (104)9工程占地 (106)9.1 基本情况 (106)9.2 本次除险加固占地情况 (107)9.3 工程占地费用、标准 (107)10环境保护设计 ..................................................... 错误!未定义书签。

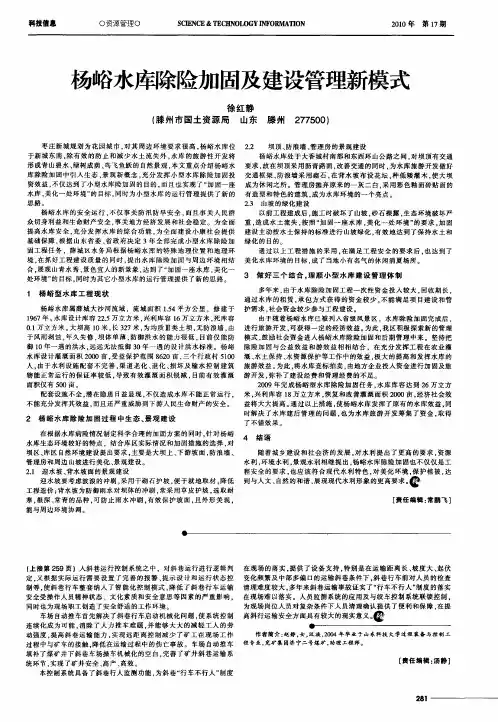

杨峪水库除险加固及建设管理新模式

１杨峪型水库工程现状
多年来，于水库除险加固工程一次性资金投入较大。收期长．由回通过水库的租赁，承包方式获得的资金较少，能满足项目建设和管不
杨峪水库属薛城大沙河流域，流域面积１４平方公里，修建于护需求，．５社会资金较少参与工程建设。１６９７年。库设计库容２．立方米，水２５万兴利库容１６万立方米，库容死由于随着杨峪水库已被列入省级风景区，水库除险加固完成后．０１万立方米。坝高１，３７米，．大０米长２为均质 Ⅲ类土坝，防浪墙，无由进行旅游开发。获得一定的经济效益。此．区积极探索新的管理可为我于风雨剥蚀，久失修，体单薄，御洪水的能力很低，年坝防目前仅能防模式，励社会资金进入杨峪水库除险加固和后期管理中来。坚持把鼓御１０年一遇的洪水，远无法抵御３远０年一遇的设计洪水标准。杨峪除险加固与公益效益和游效益相相结合，在充分发挥工程在农业灌水库设计灌溉面积２０００亩，益保护范围８２受６０亩，个行政村５０溉、土保持、资源保护等工作中的效益，大的提高和发挥水库的三１０水水极人，于水利设施配套不完善，道老化、化、坏及输水控制建筑旅游效益。由渠退损为此，水库竞标拍卖，将由地方企业投入资金进行加固及旅物能正常运行的保证率较低，致有效灌溉面积锐减，导目前有效灌溉游开发，补了建设经费和管理经费的不足。弥面积仅有５０亩。０２００９年完成杨峪型水库除险加固任务。水库库容达到２６万立方配套设施不全，在隐患日益显现，仅造成水库不能正常运行，米，潜不兴利库容１立方米，复和改善灌溉面积２０８万恢００亩。济社会效经不能充分发挥其效益，且还严重威胁到下游人民生命财产的安全。而益将大大提高。过以上措施，杨峪水库发挥了原有的水库效益，通使同时解决了水库建后管理的问题，为水库旅游开发筹集了资金，得也取了不错效果。

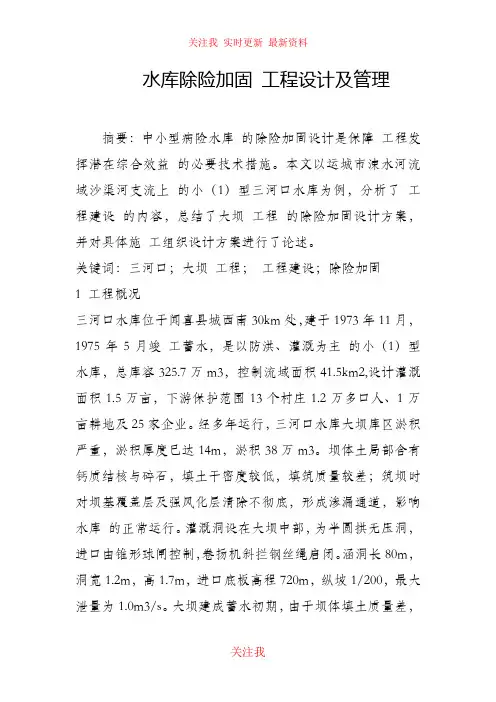

(完整版)水库除险加固工程设计及管理

水库除险加固工程设计及管理摘要：中小型病险水库的除险加固设计是保障工程发挥潜在综合效益的必要技术措施。

本文以运城市涑水河流域沙渠河支流上的小（1）型三河口水库为例，分析了工程建设的内容，总结了大坝工程的除险加固设计方案，并对具体施工组织设计方案进行了论述。

关键词：三河口；大坝工程；工程建设；除险加固1 工程概况三河口水库位于闻喜县城西南30km处，建于1973年11月，1975年5月竣工蓄水，是以防洪、灌溉为主的小（1）型水库，总库容325.7万m3，控制流域面积41.5km2,设计灌溉面积1.5万亩，下游保护范围13个村庄1.2万多口人、1万亩耕地及25家企业。

经多年运行，三河口水库大坝库区淤积严重，淤积厚度已达14m，淤积38万m3。

坝体土局部含有钙质结核与碎石，填土干密度较低，填筑质量较差；筑坝时对坝基覆盖层及强风化层清除不彻底，形成渗漏通道，影响水库的正常运行。

灌溉洞设在大坝中部，为半圆拱无压洞，进口由锥形球闸控制，卷扬机斜拦钢丝绳启闭。

涵洞长80m，洞宽1.2m，高1.7m，进口底板高程720m，纵坡1/200，最大泄量为1.0m3/s。

大坝建成蓄水初期，由于坝体填土质量差，左侧坝体有明显沉陷，最大沉陷为70cm，大坝沉陷导致灌溉洞进口混凝土体断裂，产生漏水现象；灌溉洞侧墙砌石部分砂浆脱落，涵洞内有多处纵横向裂缝，距进口1m处有两条纵向裂缝，宽1cm～4cm，长15m左右；锥形球闸及卷扬机由于多年运行，损坏老化严重，止水功能失效，漏水严重。

溢洪道位于大坝右侧，为开敞式溢洪道，进口底高程733.2m，设四孔砌石拱工作桥，断面净宽26m，总长90m，消能形式为陡坡挑流消能，陡坡段长20m，坡比1:3。

设计最大泄量630m3/s。

溢洪道与大坝连接处岸坡渗漏明显，整个岸坡潮湿，渗漏量大；溢洪道底部清基不彻底，有砂卵石层，沿溢洪道底部有渗流现象，溢洪道进口处护砌太短，右岸坡有明显坍塌现象。

水库管理房破损严重；水库无必要的观测设施。

祁县峪口水库除险加固工程设计方案浅析

ｓｔａｎｄａｒｄａｎｄｍａｘｉｍｉｚｉｎｇｗａｔｅｒｕｓｅｂｅｎｅｉｔｆ．
ｋｅｙｗｏｒｄｓ：ｌｆｏｏｄｃｏｎｔｒｏｌ；ｗａｔｅｒｕｓｅ；ｏｖｅｒｆｌｏｗｄａｍ；ｎｏｎｏｖｅｒｌｆｏｗｄａｍ
砌石坝左、右端底部各设１根ＤＮ３００的铸铁灌溉输水管，其出口均设有闸阀控制。水库担负着下游１４个村庄，１９４８３口人，房屋５万间，耕地２１４１ｈｍ２，３条公路和南同蒲铁路及１８个企业的防洪
库容１１万ｉｎ，是一座以防洪、灌溉为主的小（２）型水库。现状水库枢纽工程包括：砌石主坝、土质副坝、泄洪洞、输
水管等四部分。
３）坝体单薄，下游坝面有渗漏现象，砌石坝顶上游无防护
栏杆，下游栏杆严重缺损，表面勾缝脱落；
ＲｅｓｅｒｖｏｉｒｉｎＯｉＣｏｕｎｔｙ．Ｔｈｉｓｓｃｈｅｍｅｈａｓｔａｋｅｎａｃｃｏｕｎｔｏｆｔｗｏｄｅｍａｎｄｓ：ｍｅｅｔｉｎｇｔｈｅｄｅｍａｎｄｏｆｌｆｏｏｄｃｏｎｔｒｏｌ
关键词：防洪；用水；溢流坝；非溢流坝
中图分类号：ＴＶ２２２
文献标识码：Ｂ
ＴｈｅＤｅｓｉｇｎＳｃｈｅｍｅｏｆＤａｎｇｅｒ－ｏｂｖｉａｔｉｎｇａｎｄＣｏｎｓｏｌｉｄａｔｉｎｇＷｏｒｋｓｏｆＹｕｋｏｕＲｅｓｅｒｖｏｉｒｉｎＱｉＣｏｕｎｔｙ

杨家峪水库除险加固初步设计说明书

1
3 3 3 3 3 3 2
①坝顶浆砌石水泥砂浆抹面多处开裂、剥离，局部沉陷，坝顶砼栏杆破损严重，大坝前坡及背坡多处水泥砂浆勾缝脱落； ②坝基左侧与山体结合处渗漏；坝体正常蓄水位以下多处渗漏； ③溢洪道位于大坝中间，堰型为堰顶溢流式，堰型结构基本完好，溢流面混凝土剥蚀、脱落； ④闸门、启闭机老化锈蚀严重，不能正常运行； ⑤水库无监测设施； ⑥杨家峪水库位于迁西县汉儿庄乡杨家峪村，有乡间公路相通，交通尚属方便，上坝路路面为乡村砼路面。（2）安全鉴定结论 ①经复核满足 20 年一遇设计洪水、不满足 100 年一遇校核洪水标准。 ②大坝坝坡抗滑稳定满足要求。 ③闸门及启闭设施老化。 ④无安全监测设施和照明设备。 ⑤坝体渗漏。 ⑥防护栏老化。根据水利部《水库大坝安全鉴定办法》（水建管[2003]271 号）和《水库大坝安全评价导则》（SL258-2000）的规定，鉴定杨家峪水库大坝为“三类坝”。（3）安全鉴定意见建议 ①坝体面板防渗处理。 ②坝顶增设防浪墙设施 ③更换闸门及启闭设施。 ④增设监测设施和照明设备。 ⑤新建防护栏。（4）核查意见
3
图 1-1 迁西县杨家峪水库位置图
4
1.2 水文
1.2.1 流域概况杨家峪水库位于迁西县汉儿庄乡杨家峪村，滦河支流上，系小（2）型水库。坝址以上控制流域面积 0.8km ，主河道长度 1.1km，河道比降 10‰，该流域位于燕山迎风区。 1.2.2 水文气象杨家峪水库控制流域属典型的低山丘陵区，因受燕山山脉和海洋季风等因素影响，为华北地区多雨区域。据迁西县 1956-2005 年降水统计资料，多年平均降水量为 702.1mm，降水量有年际变化大、年内分配不均匀的特点。降水时间多出现在 6-9 月份，4 个月的降雨量占全年降水量的 80%以上，其中又以 7、8 月份最为集中。降水的年际变化也比较大。丰、枯年降水极值比在 2.8-4.8 之间。 1.2.3 设计洪水《防洪标准》（GB50201-2014）规定小（2）型水库防洪设计标准为 20-30 年一遇，校核标准为 100-200 年一遇。由于杨家峪水库规模小，效益低下，所以本次设计杨家峪水库的设计标准确定为 20 年一遇，校核标准为 100 年一遇。杨家峪水库调洪成果表

乐至县杨家桥水库施工组织设计

第一章编制依据编制原则1.1 编制依据（1）、招标单位提供的乐至县杨家桥水库除险加固建设工程施工招标文件、乐至县杨家桥水库除险加固建设工程招标设计资料；（2）、现场踏勘的实际情况和施工条件等的实地了解和研究；（3）、有关水利工程的技术规范及验收标，该工程所用的材料、设备、施工工艺和工程质量的检验和验收应符合本技术条款中引用的国家和行业颁布的技术标准和规范规定的技术要求。

必须遵守执行的现行规范。

附：技术规范：1）、《水利水电工程施工组织设计规范》（SL303—2004）2）、《中小型水利水电工程地质勘察规范》（SL55—93）3）、《水利水电工程施工测量规范》（SL52—93）4）、《碾压式土石坝施工规范》（DL/T5129—2001）5）、《水利水电工程天然建筑材料勘察规程》（S251—2000）6）、《水工建筑物岩石基础开挖工程施工技术规范》（SL47—94）7）、《水利水电工程施工地质规程》（SDJ18—78）（试行）8）、《混凝土结构工程施工及验收规范》（GB50204—92）9）、《水工混凝土施工规范》（SDJ207—82）10）、《水工钢筋混凝土结构设计规范》（SDJ20—78）11）、《混凝土质量控制标准》（GB50164—92）12）、《水工建筑物地下开挖工程施工技术规范》（DL/T5099—1999）13）、《土工试验规程》（SD128—87）14）《爆破安全规程》（GB6722—86）15）、《电力建设施工及验收技术规范》（SDJ51—82）（焊接篇）16）、《水利水电建设工程验收规程》（SL223—1999）17）、《水工混凝土实验规程》（SDJ105—82）18）、《地基与基础工程施工及收规范》（GBJ202—83）19）、《硅酸盐大坝水泥、普通硅酸盐大坝水泥、矿渣大坝水泥》（GB200—80）20）、《混凝土拌和用水标准》（JGJ63—89）21）、《土方与爆破工程施工及验收规范》（GBJ201—83）（修订本）22）、《砌体工程施工及验收规范》（GB50203—98）23）、《砌体工程施工及验收规范》（GB50203—98）24）、《钢筋混凝土工程施工及验收规范》（GBJ10—65）（修订本）25）、《普通混凝土用砂质量标准及验收方法》（JGJ42—79）26）、《普通混凝土用碎石或卵石质量标准及验收方法》（JGJ42—79）27）、《建筑工程质量检验评定标准》（GBJ301—88）28）、《水利水电工程基本建设单元工程质量等级评定标准》（L）（SL38 —92）（5）、《建筑工程施工现场管理规定》；（6）、本单位《质量手册》及《质量保证体系程序文件》；（7）、我公司现阶段施工能力、管理水平及历年来承担类似工程的施工经验。

河水库除险加固工程初步设计报告(doc 67页)

河水库除险加固工程初步设计报告(doc 67页)莒南县文疃镇滕家河水库除险加固工程初步设计报告（附概算）临沂华禹勘测设计有限公司2017年2月莒南县文疃镇滕家河水库除险加固工程初步设计报告（附概算）工程规模：小（2）型建设性质：除险加固批准：马义秀审定：魏宏飞审核：胡明礼编制人员：王颖王军霞徐佳秀临沂华禹勘测设计有限公司2017年2月目录第一章综合说明 (1)1.1工程概况 (1)1.2依据的主要规范、规程及相关文件 (2)1.3工程规模等级 (2)1.4设计洪水与调洪成果 (2)1.5险情隐患及加固处理措施 (3)1.6工程管理 (4)1.7施工组织设计 (4)1.8设计概算 (4)附表： (4)第二章水文 (6)2.1 基本概况 (6)2.2 计算方法 (6)2.3设计洪水分析计算 (6)2.4施工期洪水计算 (8)3.1勘察工作概述 (9)3.2区域构造稳定性及地震动参数 (9)3.3库区工程地质问题 (9)3.4大坝 (10)3.5溢洪道 (13)3.6放水洞 (14)3.7天然建筑材料 (14)3.8结论与建议 (16)第四章工程概况与加固规模 (18)4.1概况 (18)4.2工程存在的主要问题 (19)4.3除险加固必要性和建设内容 (19)4.4工程规模与特性指标 (20)第五章水库洪水调节计算 (21)5.1调节计算的边界条件 (21)5.2洪水调节计算 (21)5.3洪水调节计算成果 (22)第六章大坝除险加固设计 (25)6.1 大坝坝顶高程复核 (25)6.2大坝加固设计 (27)6.3 渗流计算及渗流稳定分析 (31)6.4 坝坡抗滑稳定计算及稳定分析 (32)6.5 超标准洪水处理措施 (34)第七章溢洪道工程加固设计 (35)7.1工程总体布置 (35)7.2水力设计 (35)7.3溢流堰稳定计算 (38)7.4边墙稳定计算 (40)第八章放水洞工程加固设计 (42)8.1放水洞存在问题及加固的必要性 (42)8.2放水洞加固方案 (42)8.3放水洞总体布置设计 (42)8.4放水洞水力设计 (43)第九章工程观测设计 (45)9.1工程观测现状 (45)9.2大坝观测设计 (45)第十章电气设计 (46)第十一章金属结构设计 (47)第十二章工程管理 (48)12.1管理机构 (48)12.2管理范围和保护范围 (48)12.3管理设施 (48)12.4管理经费 (48)第十三章施工组织设计 (49)13.1工程条件 (49)13.2施工导流 (51)13.2.3导流建筑物设计与施工 (51)13.3主体工程施工 (51)13.3.1土石方工程 (51)13.3.2混凝土浇筑工程 (53)13.3.3砌石工程施工 (54)13.3.4金属结构制作和安装 (54)13.3.5施工交通运输 (55)13.4 施工布置 (55)13.5 施工进度安排 (55)第十四章设计概算 (56)14.1工程概算指标 (56)14.2编制依据 (56)14.3基础单价及费率标准 (57)14.4临时工程 (58)14.5其它费用 (58)14.5.1建设管理费 (58)14.5.2生产及管理单位准备费 (58)14.5.3科研勘测设计咨询费 (59)14.5.4其它费用 (59)14.5.5预备费 (59)14.6工程概算表 (59)14.7资金筹措 (59)第十五章经济评价 (60)附件 (61)附表 (61)附图 (61)第一章综合说明1.1工程概况滕家河水库位于浔河支流文疃河上游，座落在莒南县文疃镇滕家河村西南400m处，控制流域面积0.637km2，干流坡度为0.0672m/m。

水库除险加固工程综合说明

水库除险加固工程综合说明第一节绪言京元水库位于广元市元坝区射箭乡京元村五社境内的侍郎坟，坝址地理坐标为东径105°45′，北纬32°20′，工程距元坝城镇68km，距广元城区45km。

下游居住人口1300多人，保护耕地2600亩，是一座以农田灌溉为主，兼顾防洪、水产养殖等综合效益为一体的小（二）型水利枢纽工程。

1967年5月，广元县水电局组织技术人员开始进行京元水库的勘测设计。

同年9月，开始动工修建，工程于1968年4月完工。

京元水库枢纽工程由大坝、涵卧管、溢洪道组成，等别属五等工程，主要建筑物为五级，正常运行和非常运行防洪标准为20年一遇洪水设计200年一遇洪水校核，相应下泄流量分别为1.2m3/s和4.53m3/s。

京元水库工程大坝为均质土坝，设计大坝高15.8m，坝顶宽1.6m，坝顶长101m，实测坝顶高程802.5m，坝址以上集雨面积为0.36km2，总库容为10.14万m3，有效库容8.85万m3，死库容0.39万m3，工程设计灌溉面积0.042万亩，实际灌面0.036万亩，其工程特性详见表。

京元水库是在六十年代特定的历史背景中施工修建的，工程施工质量控制较差，坝体碾压存在不密实问题，外坝脚未设堆石体，外坝脚段滑坡。

坝顶宽度不够，内坡未进行护坡处理，风浪京元水库整治前后工程特征表表1淘涮严重。

溢洪道右边墙被余震震垮，底板未浆砌。

放水卧管震损管壁漏水严重。

无防汛进库公路，无管理房工程设施。

第二节水文及水库特征水位京元水库控制集雨面积0.36km2，库区内植被良好，其海拔高程在800—1000m之间，主河道长0.89km，河床平均比降179.07‰。

出露岩层多为砂、页岩，土质为黄土和红色亚粘土等。

农田中水田沿河分布较广，有利于水田用水。

水库流域属亚热带湿润季风气候区，具有气候温和、四季分明、雨量充沛、日照充足、湿度大等特点。

最大年降水量1613mm，最小年降水量560.5mm。

浅谈杨山沟水库除险加固工程建设

科技资讯 SC I EN C E &TE C HN O LO G Y I NF O R MA T IO N 工程技术1 工程概述杨山沟水库坐落在饮马河支流杨山河上,坝址位于秦皇岛市卢龙县杨山沟村东。

水库坝址以上控制流域面积2.4km2,总库容153.57万立方米,是一座以防洪、灌溉为主兼顾养殖等综合利用的小(1)型水库。

水库始建于1975年6月,1975年11月初竣工。

水库枢纽工程由拦河坝、溢洪道、放水洞等组成。

拦河坝坝型为粘土斜墙坝,坝顶高程为77.6m,坝顶长410m,宽4.0m,上游侧设有厚50cm的浆砌石防浪墙,坝体上游为干砌石护坡,坡比1∶3.0;下游为草皮护坡,坡比1∶2.0,坡脚设有排水棱体;溢洪道位于拦河坝右侧,为河岸开敞式宽顶堰溢洪道,堰顶高程75.75m,净宽8m,最大泄量30.7m3/s。

放水洞有梁条,一条为坝内直径40cm的混凝土埋管,进口底高程为68.2m,最大泄水量0.76m3/s;另一条为位于库区右侧的杨六分干混凝土放水洞,进口为圆形,直径2.0m。

2 工程除险加固前存在问题杨山沟水库建成运用30年来,在防洪、灌溉及养殖等方面发挥了较为明显的效益,但目前水库运行中存在防洪标准不足、拦河坝下游坝坡抗滑稳定安全系数不满足规范要求、左坝肩渗漏严重、下游排水棱体淤堵破坏、上游干砌石护坡破损严重、放水洞工作桥老化失修、放水洞闸门及启闭设备锈蚀严重不能正常运行以及管理设施不完善等问题,严重影响工程自身的防洪安全及水库综合效益的发挥。

3 工程标准杨山沟水库总库容153.57万平方米,属小(1)型水库,按照《水利水电工程等级划分及洪水标准》(SL252—2000)规定,工程等别为Ⅳ等,主要建筑物级别为4级,水库设计标准为50年一遇洪水设计,300年一遇洪水校核。

4 工程除险加固设计4.1拦河坝加固工程设计本次拦河坝加固项目主要包括拦河坝下游坝坡贴坡培厚、左坝肩防渗处理、坝顶改建、完善下游排水系统、对破坏严重的上游护坡进行翻修和下游灌溉渠道恢复等。

北关水库除险加固初步设计报告

1 综合说明1．1 工程概况北关水库大坝于1980年5月建成。

蓄水后大坝坝基渗漏严重，1982年11月至1986年6月，对大坝主坝左岸至2#副坝右岸坝基进行防渗帷幕灌浆。

水库经28年运行，现主坝坝体渗漏严重，1#副坝坝体存在渗漏，2#副坝坝体存在局部少量渗漏现象，当库水位蓄至高程917.00m时, 1#副坝右坝肩发生渗漏,且渗漏量随库水位升高而增大，2#副坝右坝肩存在绕坝渗漏现象。

主坝坝基﹑1#副坝坝基﹑2#副坝坝基及重力墩基础虽进行过帷幕灌浆处理,但经多年运行,坝基及重力墩基础已存在渗漏。

主坝坝体放水底孔及左、右坝端放水管的放水闸阀现在均已锈蚀老化、闸阀启闭不灵，放水管露天部份现均锈蚀严重,且放水底孔闸阀室已被水淹，不能正常运行。

1．2 工程运行管理现状1．3 水库大坝安全复核结果及安全鉴定结论1.3.1 水库大坝安全复核结果1.3.2 水库大坝存在的主要问题及安全鉴定结论1．工程存在的主要问题：大坝可安全运行的洪水频率仅为30年一遇，工程现有抗洪能力不满足规范要求；溢洪道在现状情况下，不能安全下泄要求的最大下泄流量。

当库水位蓄至高程917.00m时, 1#副坝右坝肩发生渗漏,且渗漏量随库水位升高而增大。

2#副坝右坝肩存在渗水现象。

主坝、1#副坝坝体透水率分别为14Lu、15Lu，坝体多个部位透水率大。

库水位为910.00m时主坝下游面有5处明显渗水点，其中一处呈射水状。

坝体渗流性态存在安全隐患。

主坝坝体在正常运行工况下出现超规范值较大的拉应力及拉应力区，坝体结构存在安全隐患。

重力墩基底应力不满足规范要求。

主坝放水底孔闸室被水淹，不能正常运行，影响水库效益发挥。

各工作闸阀及放水管锈蚀严重，影响水库正常运行。

工程未设置基本的水情及工程监测设施，缺乏必要的交通、通讯等管理设施，不利于水库的运行管理和防洪调度。

2．安全鉴定结论：经专家现场检查、安全鉴定，鉴定北关水库大坝属三类坝，主要鉴定结论如下：（1）经复核，水库正常蓄水位922.00m，设计洪水位923.05m，校核洪水位923.47m，总库容163万m3。

杨树冲水库施工总说明

罗山县杨树冲水库除险加固工程施工图设计总说明1工程概况1.1工程概述水库位于罗山县城南部约56km的定远乡境内，坝址处在淮河水系竹杆河支流，于1978年建成蓄水，控制流域面积0.2km2，总库容25.27万m3（除险加固后）。

是一座以防洪、灌溉为主，结合水产养殖等综合利用的小（2）型水库。

根据《信阳市杨树冲水库大坝安全评价报告》，我单位编制了《信阳市罗山县杨树冲水库除险加固工程初步设计报告》并完成了初步设计工作，2012年6月经信阳市水利局组织专家评审后，于2012年7月河南省信阳市水利局、信阳市财政局联合下发了《关于罗山县杨树冲水库除险加固工程初步设计报告的批复》(信水建[2012]94号)文。

按照初设批复文件我单位进行了该水库除险加固工程的施工图设计工作。

1.2工程等级和建筑物级别依据《水利水电枢纽工程等级划分及洪水标准（SL252—2000）》。

水库采用30年一遇洪水设计，300年一遇洪水校核。

水库工程等别为5等，主要建筑物等级大坝、溢洪道为5级，次要建筑物工程等级为5级。

水库30年一遇设计洪水位98.11m，相应库容24.37万m3；300年一遇校核洪水位98.53m，相应库容25.27万m3；正常蓄水位97.0m，兴利库容16.93万m3；死水位90.8m，死库容5.07万m3。

2设计依据和规范2.1 设计依据（1）2012年测量的杨树冲水库地形图及《信阳市罗山县杨树冲水库除险加固工程初步设计阶段工程地质勘察报告》；（2）《信阳市罗山县杨树冲水库除险加固工程初步设计报告》；（3）2012年7月河南省信阳市水利局、信阳市财政局《关于罗山县杨树冲水库除险加固工程初步设计报告的批复》(信水建[2012]94号) 。

2. 2 规范规程（1）《水利水电工程等级划分及洪水标准》SL252-2000；（2）《小型碾压式土石坝设计导则》SL189-96；（3）《溢洪道设计规范》SL253-2000；（4）《水工混凝土结构设计规范》SL/T191-96；（5）《水利水电工程施工组织设计规范》（SL303-2004）；（6）其它现行有关规范、规程等。

杨水碾水库除险加固设计技术措施

文章编号：０７— ５６２１）１０４０１０７９（０１０ — ０１— ２
杨水碾水库除险加固设计技术措施
宋天文，李龙国
（四川大学水电学院，成都６０６）１０５
摘
要：建成于２世纪５～０年代的大量小型水库枢纽工程，００６由于当时的技术经济条件及运行多年，不同程度的出现了病险情都
３除险加固措施设计
整治方案设计的总体原则是：）１在保证安全的前提下的尽量做到经济合理，充分发挥水库效益；）２设计方案切实可行，便于施工操作。３１大坝整治设计．、
３针对上游坝坡出现的病险情况，拟采取以下整治措施：上游坝坡在高程５８５处的马道由原来的０６ｉ向坝１．５Ｉｎ．ｎ内延伸至１５ｎ。从高程５８５．ｌ１．５ｍ处至大坝坝顶５３９ｌ２．５ｎ由原坡度１１７：．４削缓至１２０：．。坝轴线向下游偏移２０坝．５ｍ，顶宽度由４５ｍ拓宽至５０Ｉ。从高程５８５．．ｎ１．５ｉ高程ｎ至５３０仍保持为原有坡度１２３，高程５３０ｌ坝基１．９ｉｎ：．３从１．９ｎ至保持不变，坡度为１３０：．。从死水位４９４至坝顶采用厚９．０ｉｎ０１ｌＣ５混凝土预制块护坡，．０ｎ的１混凝土预制块下砂卵石垫层厚０３Ｉ，马道末端设置一１０１ ×１０ｉ的条石防滑墩。．在ｎ．１．１ｎ上游预制混凝土板护坡采用Ｍ１０水泥砂浆勾缝，位水４９４至正常高水位５０６间的混凝土护坡每１５Ｉ呈９．ＯＩｎ２．５ｉｎ．ｎ梅花型预留排水孔，排水孔后设反滤土工布。３１２下游坝坡整治设计．．下游坝坡坡面凹凸不平，草丛生，杂且存在滑坡趋势，拟采取以下整治措施：下游坝坡从坝顶５３９２．５ｍ至排水棱体顶部５２３０．５ｍ处清除坝体表层浮土３ｍ，０ｃ在此基础上对坝坡进行培厚：坝从顶至高程５３９处坡度采用１２０从高程５３９至高１．５Ｉｎ：．，１．５Ｉｎ程５６２处坡度采用１２５，高程５６２３至排水棱０．５ｉｎ：．从０．５１处１．体顶５２３ｌ坡度采用１２７排水棱体外边坡坡度为１０．５ｎ处：．５，：．。从排水棱体顶５２３至坝顶５３９设置框格草皮１５０．５ｉｎ２．５ｉｎ护坡，框格网采用Ｃ５混凝土浇注，１尺寸为３０Ｉ×３０ｉ，．ｌ．框ｌｎ格建好后覆土，０ｅ铺２ｍ厚的耕植土，框格内种植麦冬草。杨水碾水库整治后最大横剖面图见图１。

小二型水库除险加固工程初步设计报告(文字)

****市******（名称）水库除险加固工程初步设计报告（名称）水利水电勘测设计院二〇一一年十二月批准：审定：审查：效核：编写：（名称）水库涵管中随处可见底部裸露的钢筋（弯道处更加严重）图一图一、（名称）水库涵管混凝土出现破损图二图二（名称）水库涵管拱圈出现渗漏图三图三（名称）水库上游坝面干砌石护面出现破损图四图四（名称）水库下游出现管涌图五图五（名称）水库模糊不清的水位标尺（唯一的监测措施）图六图六（名称）水库锈迹斑斑的闸门（图七）及锈蚀的丝杠和横梁（图八）图七图八目录1.综合说明 (1)1.1序言 (1)1.2水文及调洪演算 (2)1.3地质 (3)1.4工程任务内容 (3)1.5工程总投资 (3)2.工程概况及现状情况 (6)2.1工程概况 (6)2.2工程现状 (8)3水文 (11)3.1流域概况 (11)3.2气象 (12)3.3洪水 (13)3.4雨涝 (17)3.5设计洪水过程线 (18)4地质 (20)4.1工程地质 (20)4.2水文地质 (21)4.3力学试验 (21)4.4地质条件评价 (22)5.工程布置及建筑物 (24)5.1设计依据 (24)5.2工程当前主要任务为 (25)5.3除险加固工程的建筑物设计 (25)6施工组织设计 (49)6.1工程条件 (49)6.2施工导流 (51)6.3主体工程施工 (52)7水库淹没处理及工程永久占地 (54)7.1 水库淹没 (54)7.2 工程永久占地 (54)8工程管理 (54)8.1 机构设置 (54)8.2 管理范围和管理设施 (54)8.3 工程管理运行 (54)9环境保护 (55)9.1 水库除险加固工程队环境的影响 (55)9.2 环境保护措施 (55)10投资概算 (56)10.1投资概算 (56)11经济评价 (61)11.1经济评价依据 (61)11.1.1 评价依据 (61)11.1.2主要参数 (61)11.2国民经济评价 (62)11.2.1 费用计算 (62)11.2.2效益计算 (63)11.2.3 国民经济评价指标 (64)11.2.4敏感性分析 (65)11.3评价结论 (65)1.综合说明1.1序言1.1.1工程基本概况******（名称）水库，位于******城北环路（名称）口，修建于2004年，由北京国电水利电力工程有限公司设计，水库工程项目属于******城防护工程之一，是和县城汉江沿岸堤防工程为一体的项目工程，承担着县城东段防洪滞洪的重要作用。

赵家峪水库除险加固设计洪峰流量计算

赵家峪水库除险加固设计洪峰流量计算摘要以赵家峪水库除险加固工程为背景，在原始设计洪峰流量计算的基础上，按照除险加固工程需求，重新进行除险加固设计洪峰流量的计算和校核，分别采用经验公式法和推理公式的方法进行计算，两种结果相互验证，计算结果表明：20 年一遇，24 小时设计洪量为234.81 万m3；100 年一遇，24 小时设计洪量为390.94 万m3，计算实践证明，在赵家峪工程除险加固设计洪峰流量的计算中，推理公式的方法计算结果结合工程实际、偏于可靠。

关键词赵家峪水库；除险加固；设计洪峰流量计算0 引言设计洪峰流量是水文水利计算的重要指标要素，在确定水利工程建筑物的布置方案、规模大小中具有重要作用，但是，目前很多工程设计过程中存在长系列水文资料不足，尤其是洪水资料的缺乏，资料代表性差，给工程设计工作带来一定的难题，为有效解决工作实践中这一问题，国内已经进行了大量的研究和实践，2010年，高毅，张正芳对黄河下河沿站不同频率洪峰流量计算进行分析探讨。

2011年，付黎涅提出了峡谷区尾矿库小流域洪峰流量计算方法。

2012年，杨访弟提出了甘肃省岷县小流域洪峰流量经验公式，并进行验证。

以上研究对在资料缺乏情况下洪峰流量计算提供了重要的原理和方法。

在赵家峪水库除险加固设计中，由于赵家峪水库流域缺乏实测资料，故本流域设计洪水采用暴雨途径推求，设计洪峰流量分别采用推理公式法和单因子公式方法进行计算，在综合比较、合理分析基础上选用计算成果，提高洪峰流量设计的可靠性。

1 工程概况赵家峪水库位于卢龙县陈官屯乡赵家峪村东北，冀东沿海地区西洋河支流上。

水库原设计总库容57.2 万m3，是一座以防洪、灌溉为主兼养鱼的小（2）型水库。

水库于1976 年动工兴建，1977 年竣工投入运行。

水库枢纽工程由大坝、溢洪道、放水洞组成。

赵家峪水库流域特征值由1/10000 地形图量测，水库控制流域面积1.3km2，坝址以上河长1.42km，主河道纵坡53.95‰。

噶米河南某水库除险加固工程初步设计报告

1 综合说明1.1工程概况1.1.1地理位置及地理环境XX水库位于XX市XX镇境内，距XX城区30km，因拦截滚河支流XX而得名。

坝址以上承雨面积80km2，除上游资山水库拦截承雨面积16km2外，区间承雨面积计64km2，是一座以灌溉为主，兼有防洪、养殖、交通等综合效益的重要小（一）型水库。

本次设计复核的总库容为738万m3，兴利库容95万m3，死库容105万m3，调洪库容538万m3。

XX水库枢纽及库区地处桐柏山余脉，地貌单元主要为低山丘陵，坝区为丘岗，枢纽下游则为河槽冲谷。

在地貌成因上，属风化剥蚀及水力侵蚀共同作用的结果。

出露地层主要有白垩—第三系泥质粉砂岩、第四系冲洪积砂砾石、第四系全新统冲洪积粘土。

1.1.2枢纽工程现状XX水库枢纽工程包括主坝、副坝、输水涵管和溢洪道等建筑物，现将主要建筑物情况分述如下：（1）大坝大坝为均质土坝。

主坝长220m，坝顶宽6m（兼做交通），现有坝顶高程117.32m，最大坝高12.91m。

坡比为内坡1:2.5，外坡1:2.25。

内坡未护砌，外坡无反滤设施。

副坝长725m，坝顶宽2.5—3.0m，边坡1:1.5—2.0，付坝高3—5m。

（2）溢洪道溢洪道位于大坝右岸，系开敞式宽顶堰，堰顶宽60m，长6m，堰顶高程为114.80m，用浆砌块石修筑。

分三级跌水，总跌差10m。

一级陡坡由堰顶宽60m收缩至40m，二级陡坡由40m收缩至30m。

三级宽30m，不再收缩，一级堰顶兼做公路路面，用毛石衬砌。

该溢洪道为1976年修建的，防洪准不足10年一遇。

（3）输水涵管该水库有两个输水涵管，西涵管在副坝上，用直径80cm 活节钢筋砼管安装而成。

进口管底高程112.80m，安装一部0.80×0.8米的砼平板闸门和一部手摇式螺杆启闭机。

启闭房系一简易的砖砌房屋，面积约6m2，涵管出口未做衬砌。

东涵管位于溢洪道右端，东涵管直径40cm，没有闸门和启闭机，进口底部高程113.0m。

杨家坟水库除险加固工程论文

杨家坟水库除险加固工程论文摘要:经检查孔压（注）水成果看，各段渗透系数或透水率均小于设计要求，说明经过灌浆后，试验段坝体和基岩的抗渗能力均得到了提高，起到较好的防渗效果，符合灌浆试验的规律。

1 工程概况杨家坟水库位于金沙江流域横江水系利济河上，行政区划属昭通市昭阳区北闸镇塘房办事处，水库距昭通市区12km。

水库流域气候为低纬度高原季风气候，干湿季节明显，干季降水稀少，雨季降水集中。

流域多年平均降水量在700mm～900mm，降水主要集中于汛期的6月～9月。

多年平均气温11.6℃，最高气温33.5℃，最低气温-13.3℃。

水库总库容212.4×104m3，水库枢纽工程等别为Ⅳ等，工程规模为小（一）型水库，永久性主要建筑物级别为4级。

本区地震基本烈度为Ⅶ级，工程按Ⅶ度设防。

水库设计洪水标准：设计洪水为30年一遇重现期，校核洪水为300年一遇重现期。

水库死水位1999.50m，正常蓄水位2012.50m，设计洪水位为2013.61m，校核洪水位为2014.40m。

水库的主要建筑物，包括大坝、溢洪道和输水涵洞。

2 灌浆试验区的地质条件左、右坝肩同属灰色、黄色、紫红色、灰黑色砾石层与粘土岩互层，结构中密～密实，地形自然坡度平缓，一般为15°～30°，左、右岸坝肩稳定；筑坝土料为灰色、黄色、紫红色含砾粉质粘土、直经2～80mm次棱角状的玄武岩、灰岩，坝体存在分层现象和层间结合不密实的问题。

由我公司承建的杨家坟水库除险加固灌浆工程，设计帷幕灌浆试验段为ZK110～ZK114.，我公司于2009年3月20日进场，2009年4月19日开始对试验孔进行施工，至2009年6月13日试验检查孔施工完毕，共完成坝土钻孔136.5米，基岩钻孔30.4米，坝土灌浆103.5米，基岩灌浆16.9米，结合部灌浆15米，检查孔压（注）水试验段6段。

消耗材料见附表。

3 灌浆试验目的及任务3.1防渗设计大坝防渗方案为：帷幕灌浆轴线为坝轴线；坝体采用充填式灌浆，灌浆浆液采用粘土水泥浆；基岩及两岸绕坝渗漏采用纯水泥灌浆。

龙门水库除险加固工程设计综述

龙门水库除险加固工程设计综述冯裕华【摘要】介绍了龙门水库工程概况,分析了龙门水库除险加固的必要性,针对工程存在的问题,提出了对水库大坝、溢洪道和输水洞等进行除险加固的方案。

水库除险加固工程实施后,防洪能力提高,具有显著的防洪、农业灌溉等效益,可对区域的经济发展起到一定的推进作用。

【期刊名称】《山西水利》【年(卷),期】2012(000)010【总页数】2页(P33-34)【关键词】除险加固;加固设计;龙门水库【作者】冯裕华【作者单位】晋城市城区水利局,山西晋城048000【正文语种】中文【中图分类】TV697.31 工程概况龙门水库位于晋城市城区北石店镇东上村东北方向，距市区约5km，在沁河流域的丹河一级支流北石店河上。

水库坝址以上控制流域面积0.78km2，流域长度1.45km，平均流域宽度0.537km，流域纵坡61.9‰，总库容22.1万m3，是一座以防洪为主、兼顾灌溉的小（二）型水利工程。

龙门水库主要建筑物等级为5级，枢纽工程由大坝、溢洪道、卧管输水洞等建筑物组成。

大坝为碾压式均质土坝，坝顶高程823.7～826.4m，最大坝高19.4m，坝长83m。

溢洪道位于右岸坝体之上，为宽顶堰涵洞型式，堰长15m，堰顶净宽3m，堰顶高程820.73m，涵洞顶高程822.73m。

卧管输水洞位于大坝左岸，采用浆砌石砌筑，单排单孔。

2 存在问题2011年，龙门水库委托晋城市水利设计院进行大坝安全鉴定，并经省水利厅专家组审定，最终认定龙门水库大坝为三类坝。

存在的主要问题有：水库防洪标准低，大坝坝坡较陡，坝体填筑质量不均匀，坝坡稳定不满足规范要求；大坝渗流正常，但出溢点较高，大坝下游无排水设施；溢洪道位于坝体之上，且未设泄槽及消能设施，冲刷坝体，泄洪能力严重不足；卧管漏水严重且出口无任何防护措施；水库运行没有按要求记录运行情况，大坝无监测设施。

3 除险加固必要性3.1 防洪减灾的需要龙门水库担负着下游5个村庄，153.33hm2耕地，9050人口，6500间房屋，北石店镇公路和晋城矿务局专用线及晋城矿务局机关、镇政府等地的防洪安全和下游66.67hm2耕地的灌溉任务，地理位置重要，水库综合效益显著。
