金属门窗安装工程(钢门窗)

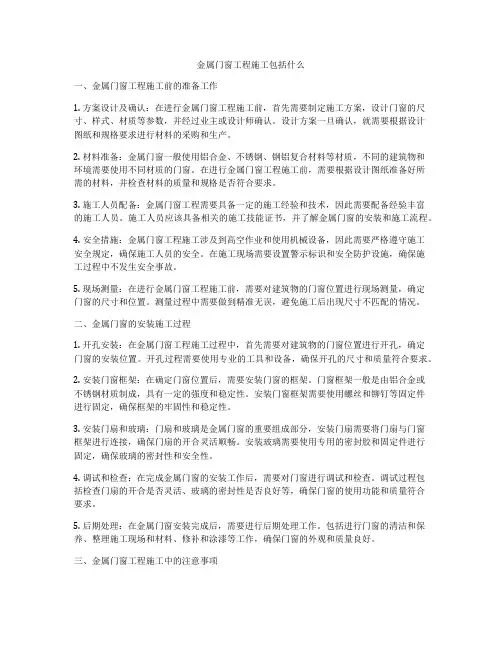

金属门窗工程施工包括什么
金属门窗工程施工包括什么一、金属门窗工程施工前的准备工作1. 方案设计及确认：在进行金属门窗工程施工前，首先需要制定施工方案，设计门窗的尺寸、样式、材质等参数，并经过业主或设计师确认。
设计方案一旦确认，就需要根据设计图纸和规格要求进行材料的采购和生产。
2. 材料准备：金属门窗一般使用铝合金、不锈钢、钢铝复合材料等材质，不同的建筑物和环境需要使用不同材质的门窗。
在进行金属门窗工程施工前，需要根据设计图纸准备好所需的材料，并检查材料的质量和规格是否符合要求。
3. 施工人员配备：金属门窗工程需要具备一定的施工经验和技术，因此需要配备经验丰富的施工人员。
施工人员应该具备相关的施工技能证书，并了解金属门窗的安装和施工流程。
4. 安全措施：金属门窗工程施工涉及到高空作业和使用机械设备，因此需要严格遵守施工安全规定，确保施工人员的安全。
在施工现场需要设置警示标识和安全防护设施，确保施工过程中不发生安全事故。
5. 现场测量：在进行金属门窗工程施工前，需要对建筑物的门窗位置进行现场测量，确定门窗的尺寸和位置。
测量过程中需要做到精准无误，避免施工后出现尺寸不匹配的情况。
二、金属门窗的安装施工过程1. 开孔安装：在金属门窗工程施工过程中，首先需要对建筑物的门窗位置进行开孔，确定门窗的安装位置。
开孔过程需要使用专业的工具和设备，确保开孔的尺寸和质量符合要求。
2. 安装门窗框架：在确定门窗位置后，需要安装门窗的框架。
门窗框架一般是由铝合金或不锈钢材质制成，具有一定的强度和稳定性。
安装门窗框架需要使用螺丝和铆钉等固定件进行固定，确保框架的牢固性和稳定性。
3. 安装门扇和玻璃：门扇和玻璃是金属门窗的重要组成部分，安装门扇需要将门扇与门窗框架进行连接，确保门扇的开合灵活顺畅。
安装玻璃需要使用专用的密封胶和固定件进行固定，确保玻璃的密封性和安全性。
4. 调试和检查：在完成金属门窗的安装工作后，需要对门窗进行调试和检查。
调试过程包括检查门扇的开合是否灵活、玻璃的密封性是否良好等，确保门窗的使用功能和质量符合要求。

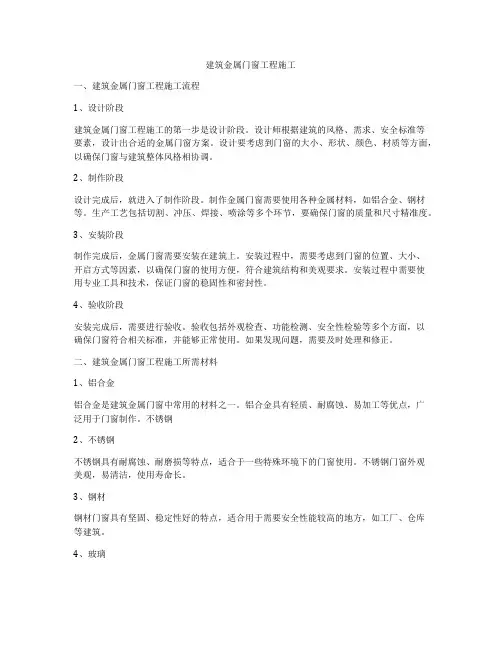

建筑金属门窗工程施工
建筑金属门窗工程施工一、建筑金属门窗工程施工流程1、设计阶段建筑金属门窗工程施工的第一步是设计阶段。
设计师根据建筑的风格、需求、安全标准等要素，设计出合适的金属门窗方案。
设计要考虑到门窗的大小、形状、颜色、材质等方面，以确保门窗与建筑整体风格相协调。
2、制作阶段设计完成后，就进入了制作阶段。
制作金属门窗需要使用各种金属材料，如铝合金、钢材等。
生产工艺包括切割、冲压、焊接、喷涂等多个环节，要确保门窗的质量和尺寸精准度。
3、安装阶段制作完成后，金属门窗需要安装在建筑上。
安装过程中，需要考虑到门窗的位置、大小、开启方式等因素，以确保门窗的使用方便，符合建筑结构和美观要求。
安装过程中需要使用专业工具和技术，保证门窗的稳固性和密封性。
4、验收阶段安装完成后，需要进行验收。
验收包括外观检查、功能检测、安全性检验等多个方面，以确保门窗符合相关标准，并能够正常使用。
如果发现问题，需要及时处理和修正。
二、建筑金属门窗工程施工所需材料1、铝合金铝合金是建筑金属门窗中常用的材料之一。
铝合金具有轻质、耐腐蚀、易加工等优点，广泛用于门窗制作。
不锈钢2、不锈钢不锈钢具有耐腐蚀、耐磨损等特点，适合于一些特殊环境下的门窗使用。
不锈钢门窗外观美观，易清洁，使用寿命长。
3、钢材钢材门窗具有坚固、稳定性好的特点，适合用于需要安全性能较高的地方，如工厂、仓库等建筑。
4、玻璃金属门窗中一般都需要使用玻璃作为窗户的材料。
玻璃种类繁多，有普通玻璃、钢化玻璃、夹胶玻璃等。
玻璃的选择要考虑到门窗的大小、安全性等要素。
5、五金配件金属门窗中的五金配件包括门把手、合页、锁具等，是门窗使用功能的关键组成部分。
五金配件的选择要符合门窗的风格、用途和质量要求。
6、涂料金属门窗需要进行喷涂处理，以保护门窗表面，延长使用寿命。
喷涂的颜色和质量要符合门窗的设计要求，并保持一致。
三、建筑金属门窗工程施工中的注意事项1、施工前的准备在进行金属门窗工程施工之前，需要进行充分的准备工作。
金属门窗安装工程检验批质量验收记录表(钢门窗)GB 50210-2001(Ⅰ)
项目
0
0
般
1
门窗槽口宽 度、高度
≤1500mm ＞1500mm
─ ─
2.5 3.5
项 目
2
门窗槽口对 角线长度差
≤2000mm ＞2000mm
─ ─
5 6
53
门窗框的正、侧面 垂直度
─
3
4 门窗横框的水平度
─
3
5
门窗横框标高
─
5
6 门窗竖向偏离中心
─
4
7 双层门窗内外框间距 ─
5
8 门窗框、扇配合间隙 ≤2
金属门窗安装工程检验批质量验收记录表 (钢门窗)GB 50210－2001(Ⅰ)
GD2403部位
z
总承包施工单位
项目负责人
专业承包施工单位 施工执行的技术标准称及
编号
施工质量验收规范的规定
主1
控2 项 目3
门窗质量 框和副框安装,预埋件 门窗扇安装
4 配件质量及安装
第5.3.2条 第5.3.3条 第5.3.4条 第5.3.5条
项目负责人
施工单位检查评定记录
监理(建设) 单位验收记
录
1 表面质量
第5.3.6条
2 框与墙体间缝隙
3
扇密封胶条或毛毡密 封条
4 排水孔
第5.3.8条 第5.3.9条 第5.3.10条
留缝隙值和允许偏差
第5.3.11条
项 一次
─
9
无下框时门扇与 地面间留缝
4～8
─
专业工长(施工员)(签名)
专业承包施工单位 检查评定结果
施工班组长(签名)
专业承包施工单位 检查评定结果
项目专业质量检查员(签名):

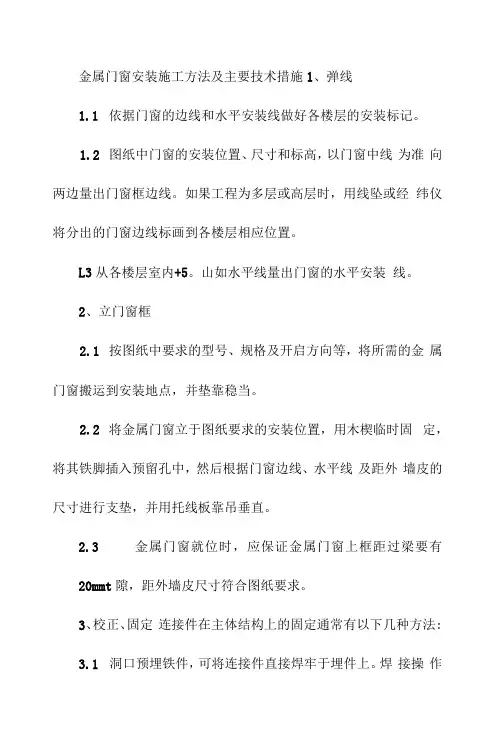

金属门窗安装施工方法及主要技术措施
金属门窗安装施工方法及主要技术措施1、弹线1.1依据门窗的边线和水平安装线做好各楼层的安装标记。
1.2图纸中门窗的安装位置、尺寸和标高，以门窗中线为准向两边量出门窗框边线。
如果工程为多层或高层时，用线坠或经纬仪将分出的门窗边线标画到各楼层相应位置。
L3从各楼层室内+5。
山如水平线量出门窗的水平安装线。
2、立门窗框2.1按图纸中要求的型号、规格及开启方向等，将所需的金属门窗搬运到安装地点，并垫靠稳当。
2.2将金属门窗立于图纸要求的安装位置，用木楔临时固定，将其铁脚插入预留孔中，然后根据门窗边线、水平线及距外墙皮的尺寸进行支垫，并用托线板靠吊垂直。
2.3金属门窗就位时，应保证金属门窗上框距过梁要有20mmt隙，距外墙皮尺寸符合图纸要求。
3、校正、固定连接件在主体结构上的固定通常有以下几种方法:3.1洞口预埋铁件，可将连接件直接焊牢于埋件上。
焊接操作时，严禁在金属门窗框上接地打火，并应用石棉布保护好门窗框，特别是铝框。
3.2洞口墙体上预留槽口，可将钢门窗框上的连接件埋入槽口内，用C25细石混凝土或1:2水泥砂浆浇填密实。
3.3如设计有金属副框，金属副框的连接方法同a,再将门窗固定在金属副框上。
3.4洞口为砖砌（实心砖）结构，应用冲击钻钻入直径不小于10mm深不小于60mr的孔，用膨胀螺栓紧固连接件，不得采用射钉连接。
3.5洞口为混凝土墙体但未预埋铁件或预留槽口，其门窗框上的连接件可用射钉连接。
3.6洞口为空心砖、加气混凝土砖等轻质墙，用膨胀螺栓或射钉固定在预埋的混凝土块上。
不允许采用射钉或膨胀螺栓直接连接空心砌块、加气混凝土砖上4、填嵌密封4.1窗框与墙体之间的缝隙，应按设计要求使用软质保温材料进行填嵌。
如设计无要求时，则应选用泡沫型塑料条、泡沫聚氨酯条、矿棉条等保温材料分层填嵌饱满。
4.2框边外表面留出5s8mr深的槽口，用密封胶封平整。
5.五金配件安装6.检查窗扇开启是否灵活，关闭是否严密，如有问题必须调整后再安装。
金属门窗安装施工方案
金属门窗安装施工方案一、金属门安装施工1、安装工艺流程2、金属门安装方法（1）划线定位:按设计图纸规定的尺寸、标高和开启方向，在洞口内弹出门框的安装位置线。
（2）立框校正:门框就位后，应校正其垂直度（门框与地面垂直度，应≤2mm°)及水平度和对角线，按设计要求调整至安装高度一致，与内、外墙面距离一致，门框上下宽度一致，而后用对拔木楔在门框四角初步定位。
（3）连接固定:门框用膨胀螺栓临时固定，必须进行复核，以保证安装尺寸准确。
框口上尺寸允许误差应≤1.5mm，对角线允许误差应≤2.0mmo （4）门安装时，要将门扇装到门框后，调整其位置以及水平度。
（5）在前后、左右、上下六个方向位置正确后，再将膨胀螺栓用扳手扭紧。
（6）堵塞缝隙:门框与墙体连接后，取出对拔木楔，用岩棉或矿棉将门框与墙体之间的周边缝隙堵塞严实，根据门框不同的结构，将门框表面留出槽口，用水泥砂浆(水泥砂浆配合比:M10）抹平压实，或用发泡剂填充饱满，用密封胶封好。
（7）门框灌浆:门框灌浆时，等灌浆硬后，进行调整调整，再将门扇安装上去。
（8）门扇关闭后，缝隙应均匀，表面应平整。
安装后的金属门，要求门扇与门框搭接量不小于10.0mm，框扇配合部位内侧宽度尺寸偏差不大于2.0mm，高度偏差不大于 2.0mm，对角线长度之差小于 3.Ommm，门扇闭和后配合间隙小于3.Ommm，门扇与门框之间的两侧缝隙不大于4.Omm，上:侧缝隙不大于3.Omm，双扇门―中缝间隙不大于4.0mm。
（9）安装五金:安装门锁、执手及其他装置等，可按照五金的《使用说明书》的要求进行安装，均应达到各自的使用功能。
（10）清理卫生:安装结束后，应随即将门框、门扇、和洞口周围的污垢等清擦干净。
门现场安装后及竣工前要自行检查是否有划伤，如发现及时修补，列出清单向总包提出。
修补的地方，用保护薄膜做好防护措施，避免污染五金。
3、连接方式墙体间隔500mm 处设置加强体，并预设连接件，门框与墙体每边预留15mm，水平面超出墙面10mm（或按设计要求)，并用膨胀螺栓将门框与墙体连接，门框周遍用发泡填充。

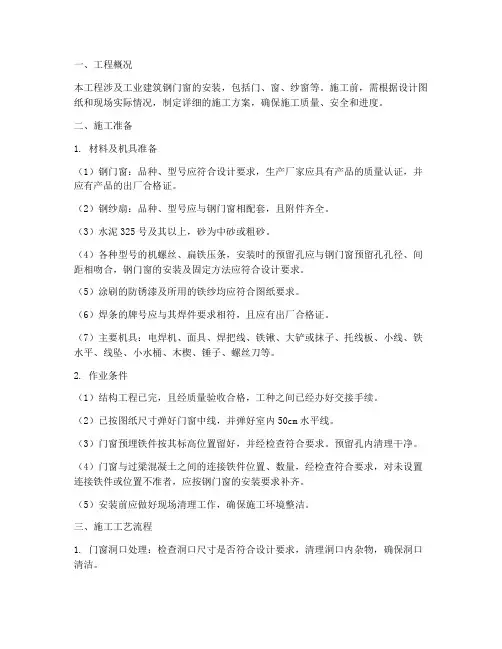

工业钢门窗安装施工方案
一、工程概况本工程涉及工业建筑钢门窗的安装，包括门、窗、纱窗等。
施工前，需根据设计图纸和现场实际情况，制定详细的施工方案，确保施工质量、安全和进度。
二、施工准备1. 材料及机具准备（1）钢门窗：品种、型号应符合设计要求，生产厂家应具有产品的质量认证，并应有产品的出厂合格证。
（2）钢纱扇：品种、型号应与钢门窗相配套，且附件齐全。
（3）水泥325号及其以上，砂为中砂或粗砂。
（4）各种型号的机螺丝、扁铁压条，安装时的预留孔应与钢门窗预留孔孔径、间距相吻合，钢门窗的安装及固定方法应符合设计要求。
（5）涂刷的防锈漆及所用的铁纱均应符合图纸要求。
（6）焊条的牌号应与其焊件要求相符，且应有出厂合格证。
（7）主要机具：电焊机、面具、焊把线、铁锹、大铲或抹子、托线板、小线、铁水平、线坠、小水桶、木楔、锤子、螺丝刀等。
2. 作业条件（1）结构工程已完，且经质量验收合格，工种之间已经办好交接手续。
（2）已按图纸尺寸弹好门窗中线，并弹好室内50cm水平线。
（3）门窗预埋铁件按其标高位置留好，并经检查符合要求。
预留孔内清理干净。
（4）门窗与过梁混凝土之间的连接铁件位置、数量，经检查符合要求，对未设置连接铁件或位置不准者，应按钢门窗的安装要求补齐。
（5）安装前应做好现场清理工作，确保施工环境整洁。
三、施工工艺流程1. 门窗洞口处理：检查洞口尺寸是否符合设计要求，清理洞口内杂物，确保洞口清洁。
2. 钢门窗安装：（1）将钢门窗按设计要求运至安装地点。
（2）检查钢门窗的型号、尺寸、外观质量是否符合要求。
（3）在洞口内安装连接铁件，确保其位置、数量符合要求。
（4）将钢门窗放入洞口，调整垂直度及标高，用木楔临时固定。
（5）检查正侧面垂直及对角线，合格后，用膨胀螺栓将铁脚与结构牢固固定。
（6）检查钢门窗的缝隙，用密封胶填充，确保密封性。
3. 纱窗安装：（1）检查纱窗的型号、尺寸、外观质量是否符合要求。
（2）将纱窗安装在钢门窗上，调整垂直度及标高，用螺丝固定。
金属门窗安装工程
金属门窗安装工程大堂及电梯厅走廊部分门为金属门，制作安装工艺要求高，具体如下：l、施工顺序2、施工工艺(1)划线定位1)图纸中门窗的安装位置、尺寸和标高，以门窗中线为准向两边量出门窗边线。
如果工程为多层或高层时，以顶层门窗安装为之为准，用线坠或经纬仪将顶层分出的门窗边线标划到各楼层相应位置。
2)从各楼层室内+50㎝水平线量出门窗的水平安装线。
3)依据门窗的边线和水平安装线做好各楼层门窗的安装标记。
(2)钢门窗就位1)按图纸中要求的型号、规格及开启方向等，将所需要的钢门窗搬运到安装地点，并垫靠稳当。
2)将钢门窗立于图纸要求的安装位置，用木楔临时固定，将其铁脚插入预留孔中，然后根据门窗边线、水平线及距外墙皮的尺寸进行支垫，并用托先板靠吊垂直。
3)钢门窗就位时，应保证钢门窗上框距过梁要有20㎜缝隙，框左右缝宽一致，距外墙皮尺寸符合图纸要求。
(3)钢门窗固定1)钢门窗就位后，校正其水平和正、侧面垂直，然后将上框铁脚与过梁预埋件焊劳，将框两侧铁脚插入预留孔内，用水把预留孔内湿润，用1：2较硬的水泥砂浆或C20细石混凝土将其填实后抹平。
终凝前不得碰动框扇。
2)三天后取出四周木楔，用1：2水泥砂浆把框与墙之间的缝隙填实，与框同平面抹平。
3)若为钢大门时，应将合页焊到墙中的预埋件上。
要求每侧预埋件必须在同一垂直线上，两侧对应的预埋件必须在同一水平位置上。
(4)五金配件的安装1)检查窗扇开启是否灵活，关闭是否严密，如有问题必须调整后再安装。
2)在开关零件的螺孔处配置合适的螺钉，将螺钉拧紧。
当拧不进去时，检查孔内是否有多余物。
若有，将其剔除后再拧紧螺丝。
当螺钉与螺孔位置不吻合时，可略挪动位置，重新攻丝后再安装。
3)钢门锁的安装按说明书及施工图要求进行，安好后锁应开关灵活。
不锈钢扶手工程二层中筒部分为不锈钢玻璃栏板，不锈钢和玻璃全部外加工，现场安装，1、工艺流程：安装预埋件→放线→安装立柱→扶手与立柱连接→打磨抛光→安装玻璃→清理。
金属门窗工程施工包括
金属门窗工程施工包括一、施工前准备阶段1. 项目准备：在着手进行金属门窗工程施工之前，应先进行项目准备工作，包括确定施工计划和施工流程，编制施工方案，对施工现场进行勘察和测量，了解建筑物的结构和要求。
2. 材料准备：金属门窗工程所需的材料主要包括铝合金型材、玻璃、门窗五金配件等。
在开始施工之前，要对这些材料进行验收，确保材料质量符合要求，准备充足，以免影响后续施工进度。
3. 施工人员培训：最好聘请具有相关经验和技能的施工人员进行金属门窗工程的施工，如安装师傅、现场管理人员等。
在施工前，还需对施工人员进行相关培训，提高他们的专业水平和安全意识。
4. 安全保障：金属门窗工程涉及到使用各种施工机械和工具，存在一定的安全风险。
因此，在施工前要对施工现场进行安全评估和风险分析，做好安全保障工作，配备防护用具，保证施工作业人员的安全。
二、施工中的各个环节1. 钢结构的安装：在进行金属门窗工程施工时，首先要对建筑物的钢结构进行安装。
安装钢结构的目的是为了为后续的门窗安装提供支撑和固定点。
安装钢结构时，要按照设计要求进行，注意安全和稳固。
2. 门窗型材的制作：金属门窗工程中的主要材料之一是门窗型材，它是由铝合金制成，通常需要根据现场的具体尺寸和要求进行定制制作。
在制作门窗型材时，要注意尺寸精准、工艺合理，确保质量和密封性。
3. 铝合金门窗的安装：当门窗型材制作完成后，就可以开始进行铝合金门窗的安装工作了。
在进行安装过程中，要根据设计图纸和安装要求，确保门窗的位置准确、固定性好，密封性强。
同时，要注意保护好门窗表面，避免划伤和损坏。
4. 玻璃的安装：金属门窗工程中的另一重要组成部分是玻璃，它作为门窗的主要装饰材料和采光材料，必须安装到位。
在进行玻璃安装时，要选择优质玻璃材料，采用专业安装工具和技术，确保玻璃的平整、牢固和美观。
5. 五金配件的安装：金属门窗的安装不仅包括铝合金型材和玻璃，还包括各种五金配件，如门锁、合页、窗扇，它们也是门窗安装中不可或缺的部分。
金属门窗安装施工方案百度
一、工程概况金属门窗安装工程是指将金属门窗安装到建筑物中，以满足建筑物的使用功能。
本方案针对金属门窗的安装施工，从材料准备、施工工艺、质量要求等方面进行详细说明。
二、施工准备1. 材料准备：（1）金属门窗：根据设计要求，选择合适的金属门窗，包括窗框、窗扇、玻璃等。
（2）辅助材料：包括膨胀螺丝、自攻螺钉、垫圈、密封胶、防水胶等。
2. 工具准备：（1）电钻、冲击钻、扳手、螺丝刀等电动工具。
（2）线锤、水平尺、钢卷尺等测量工具。
（3）切割机、打磨机等辅助工具。
三、施工工艺1. 洞口处理：（1）对门窗洞口进行清理，确保洞口尺寸符合设计要求。
（2）洞口四周采用防水砂浆进行抹面，确保洞口防水性能。
2. 门窗安装：（1）将金属门窗搬运至洞口附近，补贴保护膜。
（2）在门窗框上下边划垂直中线，框上找中线。
（3）安装固定片：在窗框上下边的位置及其内外朝向确认无误后，采用直径为3.2的钻头钻孔，将十字槽盘头自功螺M420拧入。
（4）洞口找中线：逐个测出门窗洞口中线，并认真作出标记。
（5）卸玻璃（或门、窗扇）：在门窗安装前，如玻璃已装在窗上，应卸下玻璃并做标记。
（6）框进洞口：根据设计图纸及门窗扇的开启方向，确定门窗框的安装位置，并将门窗框装入洞内。
（7）调整位置：将门窗框上下框中线与洞口中线对齐。
（8）与墙体固定：窗的上下框四角及中横框的对称位置应用木楔或垫块塞紧作固定。
3. 玻璃安装：（1）将玻璃按照标记安装到窗扇上。
（2）检查玻璃安装牢固，密封胶填充到位。
四、质量要求1. 门窗安装应牢固，无松动现象。
2. 门窗框与墙体之间应密封良好，无渗漏现象。
3. 门窗开启灵活，无明显晃动。
4. 门窗外观整洁，无明显划痕、凹凸不平。
5. 玻璃安装牢固，无明显松动。
五、安全文明施工1. 施工现场应设置安全警示标志，确保施工安全。
2. 施工过程中，注意保护施工现场的整洁，避免污染。
3. 施工人员应穿戴好个人防护用品，确保施工安全。
金属窗户安装施工步骤
金属窗户安装施工步骤1. 施工准备1.1 材料准备在施工前，需要确保所有材料已准备就绪。
主要包括：- 金属窗户：包括窗户框架、玻璃、密封条、五金配件等。
- 安装工具：如电钻、扳手、螺丝刀、锤子、水平尺、铅垂线等。
- 辅助材料：如水泥、砂、密封胶、泡沫填充剂等。
1.2 技术交底在施工前，应组织技术人员和施工人员进行技术交底，明确施工要求、施工工艺及质量标准。
1.3 现场准备清理安装位置的杂物，确保安装面平整、干净。
对于墙面，应抹平、抹光，以保证窗户安装牢固。
2. 测量与画线使用尺子或卷尺对窗户安装位置进行测量，并在墙面上画出窗户的轮廓线。
确保窗户的垂直度和水平度。
3. 预埋件安装根据窗户的尺寸和重量，预埋适当数量的预埋件。
预埋件应固定在墙面的混凝土中，确保预埋件的稳固性。
4. 窗户框架安装4.1 窗户框架校正将窗户框架放在安装位置，用水平尺和铅垂线检查窗户的垂直度和水平度。
如有偏差，应进行调整。
4.2 固定窗户框架使用螺丝将窗户框架与预埋件连接，确保连接牢固。
在固定窗户框架时，要注意保持窗户的垂直度和水平度。
5. 玻璃安装5.1 清洁玻璃在安装前，应将玻璃表面清洁干净，确保玻璃无污渍、油渍等。
5.2 安装玻璃将玻璃放入窗户框架中，调整玻璃的位置，使其符合要求。
6. 密封处理使用密封胶在窗户框和墙面之间的缝隙进行密封处理，确保密封效果良好，防止风雨侵入室内。
7. 五金配件安装按照设计要求，安装窗户的五金配件，如合页、把手、限位器等。
8. 调试与验收检查窗户的开关、闭合是否顺畅，限位器是否正常工作，确保窗户的使用性能。
9. 清理施工现场施工完成后，清理施工现场，收拾工具，确保现场整洁。
10. 验收交接完成施工后，与甲方或监理进行验收，确保工程质量符合要求。
完成验收后，将工程交付甲方或监理。
门窗安装工程施工方案
XXXX工程门窗工程施工方案审批：审核：编制：XX年XX月XX日1.门窗安工程施工简介本工程门窗工程包括防火门、防火卷帘门、金属平开门、木门、连窗门、电子推拉门、电子感应门、金属推拉窗、金属平开窗、金属组合窗、组合门窗安装。
2.门窗工程施工组织1施工准备1）材料：钢门型号符合设计要求，各种附件配套齐全且具有出厂合格证。
2）主要机具：手电钻、钢尺、钢板尺、锤子、电焊机、焊把线、面罩、焊条等。
2、作业条件1）按图示尺寸弹好门中线，并弹好+50cm水平线，校正门洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔凿处理。
2）检查结构质量经验收后达到合格标准，工种之间办理了交接手续。
3）检查门两侧、连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内的杂物清理干净。
4）对运至现场的门成品进行拆包检查，按图纸要求梳对型号，检查外观质量和表面的平整度，如发现有翘曲不平、严重超标、严重损伤、外观色差大等缺陷时，应找有关人员协商解决，经修整鉴定合格后才可安装。
2防火门安装工艺2、安装施工1）运输和堆放：在运输过程中，捆拴必须牢固，装卸时轻抬轻放，严格避免磕碰变形现象。
凡门有编号者，严禁混乱码放。
防火门码放前，首先要清理存放处，垫好支撑物后方可码放。
码放时面板叠放高度不得超过1.2m，门重叠平放高度不得超过1.5m，并要作好防风、防雨、防晒措施。
2）施工流程（见下图）：防火门安装施工流程操作要点及质量要求（见下表）防火门安装操作要点及质量要求3、防火卷帘门施工材料由帘板、导轨、座板、卷轴、防火卷帘用卷门机、防火卷帘控制器等组成。
帘板为复合结构，由0.8mm厚冷轧钢板制成，帘板内填充硅酸铝棉板，复合厚度15mm；导轨由1.5mm厚冷轧钢板制成；座板由L40*5mm角钢制成；卷轴长3500mm，采用Φ140*4mm焊管制成。
防火卷帘门安装示意图见下图。
防火卷帘门安装1）施工流程（见下图）防火卷帘门安装流程2）防火卷帘门安装施工（1）安装导轨①在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，在之前的沟通过程中，导轨超过吊顶60cm。
金属门窗安装工程施工工艺
金属门窗安装工程施工工艺标准1基本规定1.1 承担建筑装饰装修工程施工的单位应具备相应的资质..施工现场质量管理应有相应的施工技术标准;健全的质量、安全管理体系、施工质量检验制度..1.2 所有材料进场时应对品种、规格、外观和尺寸进行验收..材料包装应完好;应有产品合格证书、中文说明书及相关性能的检测报告；进口产品应按规定进行商品检验..1.3 门窗工程施工时应具备施工图、设计说明以及其他设计文件..1.4 建筑外墙金属窗应对抗风压性能、空气渗透性能和雨水渗透性能进行复验.. 1.5 门窗工程应对下列隐蔽工程项目进行验收：1．预埋件和锚固件..2．隐蔽部位的防腐、填嵌处理..1.6 门窗安装前;应对门窗洞口尺寸进行检验..1.7 金属门窗安装应采用预留洞口的方法施工;不得采用边安装边砌口或先安装后砌口的方法施工..1.8 当金属窗组合时;其拼樘料的尺寸、规格、壁厚应符合设计要求..1.9 建筑外门窗的安装必须牢固..在砌体上安装门窗严禁用射钉固定..2施工准备2.1 材料准备门窗框、扇、金属副框、拼樘料;木楔;锚固件及五金配件、膨胀螺栓、射钉等..2.2 技术准备1．认真熟悉图纸;核对门窗洞口的尺寸和位置;并将其清理干净..2．编制施工方案并经审查批准..按批准的施工方案进行技术交底..3．成批安装时;先安装一樘实样;并经有关各方确认..2.3 主要机具脚手架高凳或人字梯、切割机、电焊机、电钻、拉铆枪、手持角磨机、射钉枪、电动螺丝刀、组装工作台、小锤、注胶枪、钢卷尺、水平尺、线坠、经纬仪等..2.4 作业条件1．结构工程已验收完毕..2．金属门窗已进行检查;因运输、堆放不当导致门窗框扇出现翘曲变形;或在框角、窗芯的焊接处有脱焊等情况;先行校正和修理;并对其表面处理、补焊、刷防锈漆..3．预埋件或预埋铁脚洞眼位置、数量、规格应符合设计要求..2.5 施工组织及人员准备专业技术人员应配置合理;劳动力已组织进场..专业技术人员和特殊工种必须持证上岗;并应进行岗前培训..3 材料和施工质量控制3.1 材料要点金属门窗的品种、类型、规格、尺寸、性能、开启方向以及金属门窗的型材壁厚应符合设计要求..门窗应具备产品合格证、性能检测报告、进场验收记录和复验报告;五金配件应有产品出厂合格证..1．金属门窗表面应洁净、平整、光滑、色泽一致;无锈蚀..大面应无划痕、碰伤..漆膜或保护层应完好..2．门窗及配件性能、尺寸偏差等应符合国家相关标准规定..3．有排水孔的金属门窗;排水孔应畅通;位置和数量应符合设计要求..3.2 技术要点1．金属门窗的安装位置、连接方式、防腐处理及填嵌、密封处理应符合设计要求..2．金属门窗框和副框的安装必须牢固..预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求..3．金属门窗扇必须安装牢固;并应开关灵活、关闭严密;无倒翘..推拉门窗扇必须有防脱落措施..4．金属门窗配件安装应牢固;位置应正确;功能应满足使用要求..5．铝合金门窗推拉门窗扇开关力应不大于100N..3.3 质量要点1．金属门窗框与墙体之间的缝隙应填嵌饱满;并采用密封胶密封..密封胶表面应光滑、顺直;无裂纹..2．金属门窗扇的橡胶密封条或高分子密封材料应安装完好;不得脱槽..4 施工工艺→→→→→1．弹线1依据门窗的边线和水平安装线做好各楼层的安装标记..2图纸中门窗的安装位置、尺寸和标高;以门窗中线为准向两边量出门窗框边线..如果工程为多层或高层时;用线坠或经纬仪将分出的门窗边线标画到各楼层相应位置..3从各楼层室内+500mm水平线量出门窗的水平安装线..2．立门窗框1按图纸中要求的型号、规格及开启方向等;将所需的金属门窗搬运到安装地点;并垫靠稳当..2将金属门窗立于图纸要求的安装位置;用木楔临时固定;将其铁脚插入预留孔中;然后根据门窗边线、水平线及距外墙皮的尺寸进行支垫;并用托线板靠吊垂直..3金属门窗就位时;应保证金属门窗上框距过梁要有20mm缝隙;距外墙皮尺寸符合图纸要求..3．校正、固定1连接件在主体结构上的固定通常有以下几种方法：a．洞口预埋铁件;可将连接件直接焊牢于埋件上..焊接操作时;严禁在金属门窗框上接地打火;并应用石棉布保护好门窗框;特别是铝框..b．洞口墙体上预留槽口;可将钢门窗框上的连接件埋入槽口内;用C25细石混凝土或1:2水泥砂浆浇填密实..c．如设计有金属副框;金属副框的连接方法同a;再将门窗固定在金属副框上..d．洞口为砖砌实心砖结构;应用冲击钻钻入直径不小于10mm;深不小于60mm的孔;用膨胀螺栓紧固连接件;不得采用射钉连接..e．洞口为混凝土墙体但未预埋铁件或预留槽口;其门窗框上的连接件可用射钉连接..f．洞口为空心砖、加气混凝土砖等轻质墙;用膨胀螺栓或射钉固定在预埋的混凝土块上..不允许采用射钉或膨胀螺栓直接连接空心砌块、加气混凝土砖上..2自由门的地弹簧安装;应在地面预留地槽;在门扇与地弹簧安装尺寸调整准确后;浇筑C25细石混凝土固定..3铝合金门边框和中竖框;应埋入地面以下20～5Omm；组合窗拼樘料立柱上、下端连接方式应符合设计要求;并连接牢固..4 门、窗框连接件采用射钉、膨胀螺栓等紧固时;其紧固件离墙梁、柱边缘不得小于50mm;且应错开墙体缝隙;以防紧固失效..5金属推拉门窗扇;根据规范要求门窗扇安装必须有防脱落措施..4．填嵌密封1窗框与墙体之间的缝隙;应按设计要求使用软质保温材料进行填嵌..如设计无要求时;则应选用泡沫型塑料条、泡沫聚氨酯条、矿棉条等保温材料分层填嵌饱满..2框边外表面留出5～8mm深的槽口;用密封胶封平整..5．五金配件安装1检查窗扇开启是否灵活;关闭是否严密;如有问题必须调整后再安装..2执手零件的螺孔处配置合适的螺钉;将螺钉拧紧..当螺钉与螺孔位置不吻合时;可略挪动位置;重新攻丝后再安装..3安装金属门窗需专用密封胶条或高分子密封材料..4钢门锁的安装按说明书及施工图要求进行;安好后锁应开关灵活..5用双头螺杆将门拉手安装在门扇边框两侧..6．清理1金属门窗交工前;将型材表面的保护膜撕掉..2采用不含腐蚀性清洁剂将保护膜在型材表面留有的痕迹擦干净..3擦洗玻璃;将浮灰或其他杂物全部清理干净..5质量标准5.1钢门窗安装的留缝限值、允许偏差和检验方法应符合表5.1的规定..表5.1 钢门窗安装的留缝限值、允许偏差和检验方法门窗安装的检验方法应规定..窗安装的允许偏差锌钢板门窗6.1 金属门窗运输时要轻拿轻放;并采取保护措施;避免碰撞、摔压;防止损坏变形..金属门窗运输时应妥善捆扎;樘与樘之间用非金属软质材料隔垫开..6.2 门窗进场后;应按规格、型号分类堆放;底层应垫平、垫高;露天堆放后应用塑料布遮盖好;不得乱堆乱放;防止钢门窗变形及生锈..金属门窗进场后;应在室内竖直摆放;产品不得接触地面;底部用枕木垫平高于地面100mm以上;严禁与酸、碱性材料一起存放;室内保持清洁、干燥、通风..6.3 严禁以门窗为支点;在门窗框和窗扇上支承各类架板;防止门窗移位和变形..金属门窗框定位后;不得撕掉保护胶带或包扎布..在填嵌缝隙需要撕掉保护膜时;严禁划伤金属表面..6.4 搭拆脚手架时;应将开启的门窗关好后再落架子;防止撞坏门窗扇..6.5 进行焊接作业时;应采取措施;防止电焊火花损坏周围的门窗型材、玻璃等材料..6.6 禁止人员踩踏门窗;不得在门窗框上悬挂重物;经常出入的门洞口;应及时用木板将门框保护好;严禁擦碰;防止门窗变形损坏..6.7 墙体粉刷完毕后;应及时清除残留在门窗框、扇上的砂浆;并打扫干净..7安全环保措施7.1 施工人员进入施工现场必须佩戴安全帽;穿防滑的工作鞋;严禁穿拖鞋或光脚..7.2 室外高空作业时必须要有安全网、防护栏等防护设施;同时必须系好安全带..7.3 焊接机具的使用要符合建筑机械使用安全技术规程JGJ33的规定;并应注意电焊接火花的防火安全..电动螺丝刀、手电钻、曲线锯等电动工具;应有短路保护、过负载保护和漏电保护装置;严格遵守手持电动工具的管理、使用、检查和维修安全技术规程..现场用电要符合施工现场临时用电安全技术规范JGJ46的规定..7.4 使用射钉枪的人员应进行培训;严格按规定程序操作;严禁枪口对人..射钉弹要按有关爆炸和危险物品的规定进行搬运、储存和使用;存放环境要整洁、干燥、通风良好、温度不高于40℃;不得碰撞、用火烘烤或高温加热射钉弹;哑弹不得随地乱扔..7.5 铝合金门窗及钢门窗加工场地需有隔声措施并进行封闭围护..7.6 钢门窗在现场油漆时;须注意保持室内空气流通..8质量记录8.1 金属门窗安装工程;验收时应提供下列质量记录：1．材料的产品合格证书、性能检测报告、进场验收记录和复验报告；2．隐蔽工程验收记录；3．施工记录；4．金属钢门窗安装工程检验批质量验收记录；5．金属铝合金门窗安装工程检验批质量验收记录；6．金属涂色镀锌钢门窗安装工程检验批质量验收记录..。
厨房金属门窗工程施工规范
厨房金属门窗工程施工规范一、施工前准备1. 施工前，应进行全面的安全检查，并消除施工现场的安全隐患。
2. 施工前，应对金属门窗的材料进行检查，确保质量符合要求，未发现任何损坏或缺陷。
3. 施工前，应对施工工具、设备和机械进行检查和维护，确保其安全可靠。
二、施工过程1. 定位安装位置在进行门窗安装前，首先要确定好门窗的安装位置，标出门窗的尺寸和位置，确保门窗的安装位置准确无误。
2. 加固门窗洞口在确定好安装位置后，需要对门窗的洞口进行加固处理，可采用钢筋混凝土加固或者配备金属门窗门洞加固件，以增加门窗的稳定性和安全性。
3. 安装门窗框架首先，将门窗框架进行定位，用水平仪调整好门窗框架的水平和垂直度，固定门窗框架，并进行水平和垂直度的再次检查和调整，确保门窗框架的安装准确无误。
4. 安装门窗扇将门窗扇放入门窗框架中，用螺丝等工具进行固定，确保门窗扇的安装牢固稳定，能够顺畅开启和关闭。
5. 封缝处理安装好门窗后，应对门窗的周边进行封缝处理，采用密封胶或者其他密封材料进行封缝处理，以确保门窗的密封性和防水性。
6. 调试和检测安装好门窗后，应进行门窗的调试和检测，确保门窗的开合顺畅，密封性良好，无漏风漏水等现象。
7. 安装门窗配件在门窗安装完成后，需要安装门窗配件，如锁具、门把手、拉手等，确保门窗的功能完善，使用便利。
8. 清理收尾施工完成后，对施工现场进行清理收尾工作，清除施工垃圾和杂物，保持施工现场的整洁和安全。
三、施工验收1. 由建筑单位、设计单位、施工单位共同组织验收，对金属门窗的施工质量进行检查和验收，确保门窗的安装符合设计要求和施工规范。
2. 对金属门窗的材料、尺寸、安装工艺、外观质量等进行全面的检查，发现任何质量问题，应进行整改和修复。
3. 对金属门窗的功能性能进行测试，确保其开合顺畅、密封性良好、安全可靠。
4. 各方负责人签字确认，发放《金属门窗施工验收合格证书》。
四、施工安全管理1. 施工现场应设立施工安全标识，指示施工现场的安全警示、安全通道和应急出口等。
金属门窗安装工程施工技术交底
金属门窗安装工程施工技术交底1适用范围本施工技术交底适用于钢门窗、铝合金门窗、涂色镀锌钢板门窗等金属门窗安装工程的质量验收。
2施工准备2.1材料质量要求(1)钢门窗：钢门窗厂生产的合格的钢门窗，型号品种符合设计要求。
(2)铝合金门窗：铝合金门窗的规格、型号应符合设计要求，五金配件配套齐全，并具有出厂合格证、材质检验报告书并加盖厂家印章。
(3)防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接板等应符合设计要求和有关标准的规定。
(4)进场前应对钢(铝合金)门窗进行验收检查，不合格者不准进场。
2.2主要施工机具电钻、电焊机、水准仪、手锤、电锤、螺丝刀、活扳手、钳子、钢卷尺、水平尺、线坠等.2.3作业条件(1)主体结构经有关质量部门验收合格，达到安装条件。
工种之间已办好交接手续。
(2)弹好室内+50cm水平线，并按建筑平面图中所示尺寸弹好门窗中线。
(3)检查钢筋混凝土过梁上连接固定钢门窗的预埋铁件预埋、位置是否正确，对于预埋和位置不准者，按钢门窗安装要求补装齐全。
(4)检查埋置钢门窗铁脚的预留孔洞是否正确，门窗洞口的高、宽尺寸是否合适。
未留或留的不准的孔洞应校正后踢凿好，并将其清理干净。
(5)检查钢门窗，对由于运输、堆放不当而导致门窗框扇出现的变形、脱焊和翘曲等，应进行校正和修理。
对表面处理后需要补焊的，焊后必须刷防锈漆。
(6)对组合钢门窗，应先做试拼样板，经有关部门鉴定合格后，再大量组装。
(7)对于铝合金门窗，如有劈梭窜角和翘曲不平、偏差超标、表面损伤、变形及松动、外观色差较大者，应与有关人员协商解决，经处理，验收合格后才能安装。
3施工工艺3.1钢门窗安装(1)划线定位。
按照设计图纸要求，在门窗洞口上弹出水平和垂直控制线，以确定钢门窗的安装位置、尺寸、标高。
水平线应从+50cm水平线上量出门窗框下皮标高拉通线；垂直线应从顶层楼门窗边线向下垂吊至底层，以控制每层边线，并做好标志，确保各楼层的门窗上下、左右整齐划一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监理(建设)单位验收记录
主控项目
1
门窗质量
第5.3.2条
√
2
框和副框安装,预埋件
第5.3.3条
√
3
门窗扇安装
第5.3.4条
√
4
配件质量及安装
第5.3.5条
√
一般项目
1
表面质量
第5.3.6条
√
2
框与墙体间缝隙
第5.3.8条
√
3
扇密封胶条或毛毡密封条
第5.3.9条
√
4
排水孔
第5.3.10条
√
4
排水孔
第5.3.10条
√
5
留缝隙值和允许偏差
第5.3.11条
√
施工单位检查评定结果
专业工长（施工员）
余志斌
施工班组长
主控项目全部合格，一般项目满足规范规定要求。
项目专业质量检查员：2007年3月6日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：2007年月日
金属门窗安装工程检验批质量验收记录表
(钢门窗)
GB50210-2001
(Ⅰ)
030302
单位（子单位）工程名称
景悦·祥苑(B)座
分部（子分部）工程名称
装饰装修工程
验收部位
1-2层
施工单位
长沙建设工程集团有限公司
项目经理
周念军
分包单位
/
分包项目经理
/
施工执行标准名称及编号
建筑装饰工程质量验收规范GB50210—2001
施工质量验收规范的规定
√
5
留缝隙值和允许偏差
第5.3.11条
√
施工单位检查评定结果
专业工长（施工员）
余志斌
施工班组长
主控项目全部合格，一般项目满足规范规定要求。
项目专业质量检查员：2007年3月12日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：2007年月日
金属门窗安装工程检验批质量验收记录表
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
门窗质量
第5.3.2条
√
2
框和副框安装,预埋件
第5.3.3条
√
3
门窗扇安装
第5.3.4条
√
4
配件质量及安装
第5.3.5条
√
一般项目
1
表面质量
第5.3.6条
√
2
框与墙体间缝隙
第5.3.8条
√
3
扇密封胶条或毛毡密封条
第5.3.9条
√
4
排水孔
第5.3.10条
(钢门窗)
GB50210-2001
(Ⅰ)
030302
单位（子单位）工程名称
景悦·祥苑(B)座
分部（子分部）工程名称
装饰装修工程
验收部位
3-4层
施工单位
长沙建设工程集团有限公司
项目经理
周念军
分包单位
/
分包项目经理
/
施工执行标准名称及编号
建筑装饰工程质量验收规范GB50210—2001
施工质量验收规范的规定
√
5
留缝隙值和允许偏差
第5.3.11条
√
施工单位检查评定结果
专业工长（施工员）
余志斌
施工班组长
主控项目全部合格，一般项目满足规范规定要求。
项目专业质量检查员：2007年3月24日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：2007年月日
(钢门窗)
GB50210-2001
(Ⅰ)
030302
单位（子单位）工程名称
景悦·祥苑(B)座
分部（子分部）工程名称
装饰装修工程
验收部位
架空层
施工单位
长沙建设工程集团有限公司
项目经理
周念军
分包单位
/
分包项目经理
/
施工执行标准名称及编号
建筑装饰工程质量验收规范GB50210—2001
施工质量验收规范的规定
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
门窗质量
第5.3.2条
√
2
框和副框安装,预埋件
第5.3.3条
√
3
门窗扇安装
第5.3.4条
√
4
配件质量及安装
第5.3.5条
√
一般项目
1
表面质量
第5.3.6条
√
2
框与墙体间缝隙
第5.3.8条
√
3
扇密封胶条或毛毡密封条
第5.3.9条
金属门窗安装工程检验批质量验收记录表
(钢门窗)
GB50210-2001
(Ⅰ)
030302
单位（子单位）工程名称
景悦·祥苑(B)座
分部（子分部）工程名称
装饰装修工程
验收部位
5-6层
施工单位
长沙建设工程集团有限公司
项目经理
周念军
分包单位
/
分包项目经理
/
施工执行标准名称及编号
建筑装饰工程质量验收规范GB50210—2001
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
门窗质量
第5.3.2条
√
2
框和副框安装,预埋件
第5.3.3条
√
3
门窗扇安装
第5.3.4条
√
4
配件质量及安装
第5.3.5条
√
一般项目
1
表面质量
第5.3.6条
√
2
框与墙体间缝隙
第5.3.8条
√
3
扇密封胶条或毛毡密封条
第5.3.9条
√
4
排水孔
第5.3.10条
√
5
留缝隙值和允许偏差
第5.3.11条
√
施工单位检查评定结果
专业工长（施工员）
余志斌
施工班组长
主控项目全部合格，一般项目满足规范规定要求。
项目专业质量检查员：2007年3月18日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：2007年月日
金属门窗安装工程检验批质量验收记录表
