边铝镁锰合金金属屋面施工工法
工法铝锰镁合金板金属屋面施工工艺

铝镒镁合金板金属屋面施工工艺一、工程做法本工程屋面系统结构采用0.9毫米厚400型直立锁边铝镁镒合金板。
铝镐镁合金板金属屋面系统采用了成熟的“B0ME暗扣式直立锁边屋面系统”技术,面板为耐久性材料铝镒镁合金板。
金属屋面系统集防水、循环通风、隔热保温、美观为一体,在高层住宅中,金属屋面越来越得到广泛运用。
铝镒镁合金板屋面的特点是,自重轻,防水效果良好,结构防水构造独特,流水顺畅。
整幅坡屋面由若干单板组成,搁置在屋顶的稀铺楝条上。
为解决屋面的隔声、防寒和保暖问题,斜屋面上放置IOO毫米保温玻璃纤维。
由楝条、钢格栅做骨架,在楝条上设置专用绝缘T型支架(防止“热桥”),支架顶部伸入两板边肋相互咬合的空腔内,保温棉铺设后安装直立锁边系统屋面。
二、工艺方法1.金属屋面施工流程图金属屋面施工流程图三、主分项的施工工艺方法1.各部分的施工工序、工艺及安装方案项目的整体施工顺序为:屋面作法基本类同,其主要施工的内容有屋面系统、天沟、悬挑格栅,铝板侧檐等的施工工序、工艺及安装。
23.直立锁边屋面系统的施工安装方法(1)主要施工顺序①屋面系统:施工放线3镀锌椽条安装铝合金T码的安装3保温隔热材料的安装今风井附件的制作安装分面板的制作安装3泛水板制作安装。
以上各工序的施工安装都是在天沟托架完成后进行的,天沟则在结构楝条之后施工。
②格栅钢构件安装:施工放线今安装斜撑支座3斜撑安装分工字钢安装3矩形钢格栅安装③格栅钢构件涂饰:钢基材前处理3非喷涂面保护T封闭底漆玲钢基材找平少封闭底漆少氟碳面漆一涂与氟碳面漆二涂3修缮清理456.连接板和橡条安装方法连接板安装方法连接板按放线要求固定在预埋件上并焊接,橡条焊接固定在连接板上,必须克服安装线下垂的误差。
连接板安装方法为先放线,检查合格后,焊接连接板。
连接板与楝条顶面的角度应为直角,保证楝条安装后顶面在屋面剖面的斜线上,即连接板应在屋面斜线的法线方向上。
连接板定位后,其与楝条表面的夹角要保证为90度,正负1度,位置偏差在5mm内。
新型铝镁锰板通风降噪屋面施工工法(2)

新型铝镁锰板通风降噪屋面施工工法新型铝镁锰板通风降噪屋面施工工法一、前言随着城市化进程的加快,建筑噪音污染成为了一个严重的问题。
为了改善建筑物的通风条件同时降低噪音对居民生活的影响,新型铝镁锰板通风降噪屋面施工工法应运而生。
该工法通过使用特制的铝镁锰板,在屋面上实现通风降噪效果,是一种可靠、高效的解决方案。
二、工法特点新型铝镁锰板通风降噪屋面施工工法具有以下特点:1. 通风效果好:铝镁锰板的特殊结构和材质能够实现良好的通风效果,有效减少屋内湿度和恶臭。
2. 降噪效果显著:铝镁锰板的特殊结构和材质能够有效地吸收和隔离噪音,提供一个安静的居住环境。
3. 耐久性强:铝镁锰板具有较高的强度和耐腐蚀性,能够在各种恶劣环境中长期使用。
4. 施工工艺简单:新型铝镁锰板通风降噪屋面施工工法采用简单明了的操作流程,施工快捷高效。
三、适应范围新型铝镁锰板通风降噪屋面施工工法适用于各种建筑物和屋顶结构,特别适用于商业建筑、住宅小区、工业区等噪音环境较为复杂的地区。
四、工艺原理新型铝镁锰板通风降噪屋面施工工法的原理是利用铝镁锰板的特殊结构和材质,实现通风和降噪的效果。
在实际施工过程中,我们采取了以下技术措施:1. 铝镁锰板制作:采用特殊的铝镁合金材料,通过模具冲压成型,保证板材的坚固性和质量稳定性。
2. 通风设计:在铝镁锰板的表面设计了一系列通风孔,以便实现屋面的通风效果。
通风孔的大小和分布根据实际需要进行调整。
3. 噪音隔离层:在铝镁锰板下方设置一层噪音隔离材料,如橡胶隔音垫等,用于吸收和隔离噪音。
4. 施工细节处理:在铝镁锰板的连接处使用特制的密封胶条,保证屋面的防水性能,并增加结构的整体稳定性。
五、施工工艺新型铝镁锰板通风降噪屋面施工工法主要包括以下施工阶段:1. 屋面准备:清理屋面,保证基层的平整和干净。
2. 铝镁锰板安装:根据设计要求,在屋面上铺设铝镁锰板,并进行固定和连接。
3. 通风处理:在铝镁锰板的表面进行通风孔开孔,并处理好孔边的边缘,以提高通风效果。
铝镁锰金属屋面专项施工方案范文

铝镁锰金属屋面专项施工方案1. 背景和意义铝镁锰金属屋面是一种逐渐流行起来的、经济、美观、寿命长的建筑物屋面覆盖材料。
在施工过程中,由于其特殊的性能和结构,需要专门的施工技术和方案,以确保安全可靠,美观完整。
本文就铝镁锰金属屋面的专项施工方案做出详细说明。
2. 施工准备在施工前,需要进行以下准备工作:2.1 研究材料铝镁锰金属屋面的材料特性需要施工者掌握。
了解其特性、机理和构造对后期的施工有着非常重要的作用。
2.2 布置施工场地在铝镁锰金属屋面的安装前,清理施工现场并去除所有杂物、障碍物和垃圾。
在确定安装点位后,铺设遮蔽物,并搭建施工棚以保证施工过程的干净整洁。
2.3 准备工具及设备根据铝镁锰金属屋面的施工需求,备足相关准备材料。
例如:尺子、锤子、钳子、烙铁、剪板机、滚压机、吊具、起吊设备等。
3. 施工步骤铝镁锰金属屋面的施工步骤如下:3.1 板材安装根据建筑物的尺寸、结构和特性,确定屋面的所需长、宽、高和形状。
根据这些参数,安排垂直和水平坐标,并标记在墙壁和檐口处。
钢材制造商可根据这些坐标,生产铝镁锰金属板材。
在铝镁锰金属板材的结束点,用工具切开所需的长度和形状。
将铝镁锰金属板材放置在所需位置,接缝处涂上密封胶。
3.2 固定板材将板材用螺栓或钉子在檐口和边角处固定,把螺丝留出一定长度,方便后续的固定及连接。
板材的上缘和下缘一定要与下部板材的下缘相接触,以确保施工效果和安全性。
3.3 压边成型使用滚压机将板材边缘压成V形,以加强材料的强度,同时也美化了表面。
在板材末端处的边角处,需通过手工操作或烙铁加工具将板材压成锁盖式状态。
3.4 拼接板材拼板需按照板材的规格和设计要求进行。
在拼接板材时,必须保证每一个板材之间的连接是牢固的。
可通过铆接、焊接等方式进行。
3.5 设备安装安装所需的排水设备,所有设备必须完全符合相关规定,在边角、檐口、降水口和水平表面等位置分布均匀。
3.6 补充施工在铝镁锰金属屋面施工完成后,需对板材进行完整性检查,用密封胶填补缝隙,防止渗水。
多功能直立锁边铝镁锰合金金属屋面施工工法

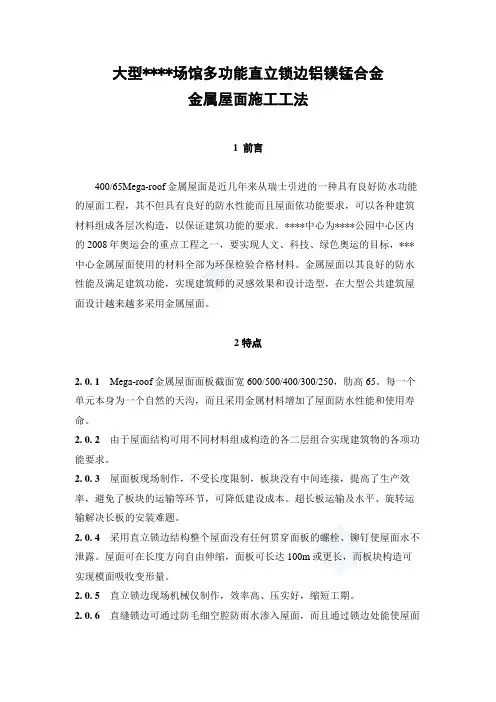

大型****场馆多功能直立锁边铝镁锰合金金属屋面施工工法1前言400/65Mega-roof金属屋面是近几年来从瑞士引进的一种具有良好防水功能的屋面工程,其不但具有良好的防水性能而且屋面依功能要求,可以各种建筑材料组成各层次构造,以保证建筑功能的要求.****中心为****公园中心区内的2008年奥运会的重点工程之一,要实现人文、科技、绿色奥运的目标,***中心金属屋面使用的材料全部为环保检验合格材料。
金属屋面以其良好的防水性能及满足建筑功能,实现建筑师的灵感效果和设计造型,在大型公共建筑屋面设计越来越多采用金属屋面。
2 特点2. 0. 1Mega-roof金属屋面面板截面宽600/500/400/300/250,肋高65。
每一个单元本身为一个自然的天沟,而且采用金属材料增加了屋面防水性能和使用寿命。
2. 0. 2由于屋面结构可用不同材料组成构造的各二层组合实现建筑物的各项功能要求。
2. 0. 3屋面板现场制作,不受长度限制,板块没有中间连接,提高了生产效率,避免了板块的运输等环节,可降低建设成本。
超长板运输及水平、旋转运输解决长板的安装难题。
2. 0. 4采用直立锁边结构整个屋面没有任何贯穿面板的螺栓、铆钉使屋面永不泄露。
屋面可在长度方向自由伸缩,面板可长达100m或更长,而板块构造可实现模面吸收变形量。
2. 0. 5直立锁边现场机械仅制作,效率高、压实好,缩短工期。
2. 0. 6直缝锁边可通过防毛细空腔防雨水渗入屋面,而且通过锁边处能使屋面内的潮气散发出来,保证屋面内干燥,保证结构功能。
2. 0. 7金属材料制作的面板,经加肋、压加强筋等使屋面板承载力增加,具有良好延展性,耐腐蚀性和环保性能。
2. 0. 8可实现特殊建筑的造型设计,如:低坡度、平顶、弧形、双曲面及多角度扇形屋的屋面。
2. 0. 9屋面表面采用氟碳涂层(滚涂)可保证漆膜一致,颜色一致,色彩可借多种选择。
2. 0. 10 ****中心的屋面,突出了奥运要求,即人文奥运、绿色奥运、科技奥运理念以转播新闻中心,如击剑馆对声音的要求,屋面必须具备良好的吸音降噪和隔声功能。
铝镁锰板屋面施工方案与技术措施范本

铝镁锰板屋面施工方案与技术措施1. 简介铝镁锰板是一种具有优异性能的屋面材料,其优点主要有以下几个方面: - 轻质:相较于传统的瓦片材料,铝镁锰板重量轻,降低施工时的操作难度,加快工期; - 耐候性强:铝镁锰板经历长时间的太阳曝晒、风吹雨淋、雪冰冻融等环境因素不易出现破损、老化等问题,使用寿命较长; - 装饰性强:铝镁锰板材质呈现出现代简约的特点,同时具有多种颜色可供选择。
为了保证铝镁锰板在施工中的质量和稳定性,需要注意以下施工方案和技术措施。
2. 材料及工具2.1 材料•铝镁锰板;•防水层;•彩钢瓦;•螺丝;•密封胶;•空心楼盖板。
2.2 工具•手电钻或扳手;•焊枪;•切割机;•支架和梯子;•长尺、量角器;•彩绳或其他拉绳。
3. 施工流程与注意事项3.1 在屋面覆盖前的准备工作3.1.1 屋面结构及支撑系统在施工前,要对屋面结构和支撑系统进行检查和调整,确保支撑结构稳固可靠。
3.1.2 测量铝镁锰板长度和宽度将铝镁锰板分别放在屋面上,进行测量,确保尺寸准确。
在进行切割时要使用专业的切割工具,并确保切割的长度和宽度与测量长度一致。
3.2 铝镁锰板固定铝镁锰板施工时,应当采取搭接方式安装,使用螺丝将板材固定在屋面上。
3.2.1 固定方法铝镁锰板前端和后端之间应按照板材长度的1/4处内侧向下折弯,使得板材两端呈左右上下交叉式完美咬合,采用空心杆固定,并于固定处加密,从而使板材与屋面结构具有统一移动性,使其避免由温度、水分等环境因素所产生的磨损和震动效应。
3.2.2 预钻孔洞在进行铝镁锰板固定之前,需要预钻孔洞,避免在固定过程中因为力的集中导致板材出现裂痕。
3.3 铝镁锰板拼接铝镁锰板拼缝处采用搭接式,搭接部分长度应根据板材长度而定,保留出合理的弯曲区域,并加以加密处理。
3.4 铝镁锰板边缘处理在铝镁锰板的边缘处,需要使用密封胶作为密封处理,并将板材的边缘折弯处理,确保铝镁锰板的密封性。
3.5 完成铝镁锰板的固定与接缝处理在完成铝镁锰板的固定与接缝处理后,需要进行全面检查,确认接缝处没有松动或出现缝隙,同时检查铝镁锰板与屋面结构的连接是否稳固可靠。
铝镁锰合金直立锁边金属屋面施工工法

铝镁锰合金直立锁边金属屋面屋面工法1.前言平谷体育中心二期工程项目所用直立锁边铝镁锰合金金属屋面系统是现代公共建筑中一种新型的屋面或墙面维护体系。
此系统是由维护结构支撑体系和维护组成。
维护结构支撑体系的组成有:钢支座、檩条系统、铝合金支座。
维护的组成有:底板或打孔底板、吸音部分、防潮部分、保温隔热、隔音、防雷接地、屋面板部分。
在铝镁锰合金金属屋面上看不到任何穿孔,因为支撑方式是在隐藏在面板之下的。
屋面板块的连接方式是采用其特有的铝合金固定支座,板块与板块的直立锁边咬合形成密合的连接。
同时本屋面系统完整齐全的附件供应可满足各种建筑形式的要求。
这种体系具有质量轻、强度高、耐腐蚀、又可消化温度变化带来的屋面变形的明显特点和巨大优势。
与传统屋面相比它能大大地减轻屋面系统的自重,从而在相同跨度下,可以减少钢结构的用钢量。
所以被大量应用于大跨度的公共建筑工程中。
这种新型的直立锁边滑动式铝合金屋面系统能给建筑物提供大开间和大高度室内空间,能满足建筑多功能要求。
这种新型屋面系统在欧洲、美洲应用较早。
2.工法特点2.1本工程屋面板采用氟碳喷涂铝镁锰合金板,板型为0.9mm厚、肋高65mm、肋间距430mm型屋面板,每一个单元为一个自然的天沟,而且使用合金材料提高了屋面防水的性能及使用寿命。
2.2施工工艺简便,操作便捷,施工工期短。
2.3屋面板现场制作不受长度限制,板块没有中间连接,减小了施工难度,提高了生产效率,超长板块的运输及整体吊装解决了长板安装的难题。
2.4采用直立锁边系统整个屋面没有任何贯穿面板的螺栓、柳丁使屋面永不泄露。
在现场压板的过程中可控制面板在长度方向的自由伸缩,而板块构造可实现吸收变形量。
2.5本工法同样适用于特殊建筑的造型设计如:弧形、低坡、多角度扇形和双曲面的屋面。
2.6为同类工程的施工起到了借鉴、指导作用。
3.适用范围3.1本工法适用于跨度大、高度高、空间结构复杂的大型公共建筑和体育比赛场馆、戏院、影院、机场设施及大型厂房等屋面工程。
铝镁锰合金板屋面装饰工程施工工法

铝镁锰合金板金属屋面装饰工程施工工法陈其全前言金属铝在现在人类的生产、生活中的金属应用量排名中位居第二位,仅在钢铁之后;在熔炼铝时添加其他金属如:锰、镁、铜、锌、铁、锡等就形成了各种系列的铝合金,各种金属的加入可以大幅度地改善铝合金的机械、物理、化学性能,根据各种金属在铝合金中的比例不同,形成了9个系列的铝合金。
不同行业根据应用的要求和特性采用不同系列的铝合金。
铝质屋面材料本世纪初就开始应用于建筑上了,如美国匹兹堡市附近的一座体育馆,建于1927年采用铝板作为屋面材料,在建成61年后1988年有关部门进行检查,发现屋面状况仍然良好。
铝屋面材料之所以具有如此优异的耐久性能,是因为铝板和大气接触时会在表面产生一层氧化铝薄膜,这层氧化膜就保护了内层铝板防止被进一步腐蚀。
有关部门曾做过检测,每年铝板因腐蚀而损失的厚度为0.5微米,0.7mm厚的铝板经过100年的大气腐蚀后还有能有0.65mm厚。
所以,可以认为铝屋面材料是最经久耐用的屋面金属材料之一。
铝镁锰合金板屋面主要使用3000系列的铝锰(铝锰镁)合金,3000系列铝锰合金的延伸率、硬度、抗拉强度、屈服强度等指标均非常适于屋面卷边、轧压设备的加工。
因此广泛应用在屋面/墙面系统等建筑外维护工程中,并且配合各种涂漆系统和涂装工艺使建筑外观变得丰富多彩,还增加了铝合金本身的防腐蚀性。
屋面选用的铝质材料的厚度最低为0.7mm。
当铝材厚度为1mm时,其重量为 2.7kg/m2,厚度为0.7mm时,铝材的质量1.89kg/m2。
卷材的长度不限。
其主要特性有:密度为2.7,熔点为658,温度为20~100度时的线性膨胀系数为0.0000023,断裂负荷系数为8~12kg/mm2(根据材料硬度不同而变化),延伸率10~40%,厚度为0.7~1.2mm。
铝镁锰合金比重是彩钢的1/3,使用寿命却可达到其3倍以上。
由于板型柔软可塑,可做成扇形,弧型,极大的满足了设计需求,因此该系统被广泛应用在机场、体育场馆、剧院等建筑物上。
铝镁锰板屋面施工方案(3篇)

第1篇一、工程概况本工程位于XX市XX区,建筑总面积为XX平方米,屋面采用铝镁锰板作为屋面材料。
铝镁锰板具有重量轻、强度高、耐腐蚀、施工便捷等优点,是现代建筑屋面材料的首选。
为确保施工质量,特制定本施工方案。
二、施工准备1. 施工组织(1)项目经理:负责整个项目的施工组织、协调和管理工作。
(2)施工队长:负责施工队伍的日常管理和施工任务的分配。
(3)技术负责人:负责施工过程中的技术指导和技术质量把控。
(4)质量检查员:负责施工过程中的质量检查和验收。
2. 材料准备(1)铝镁锰板:应符合国家相关标准,材质、规格、厚度等应符合设计要求。
(2)防水材料:如防水卷材、防水涂料等。
(3)保温材料:如岩棉板、聚氨酯板等。
(4)固定件:如自攻螺钉、锚栓等。
(5)密封材料:如硅酮密封胶、密封膏等。
3. 工具准备(1)切割工具:如切割机、手锯等。
(2)安装工具:如扳手、螺丝刀、电钻等。
(3)测量工具:如水准仪、经纬仪等。
(4)检测工具:如厚度计、硬度计等。
4. 施工人员培训对施工人员进行铝镁锰板屋面施工技术培训,确保施工人员掌握施工工艺和质量要求。
三、施工工艺1. 施工流程(1)基层处理:清理屋面基层,确保干净、平整。
(2)防水层施工:根据设计要求,进行防水层施工。
(3)保温层施工:根据设计要求,进行保温层施工。
(4)铝镁锰板安装:按照设计要求,进行铝镁锰板安装。
(5)节点处理:对屋面节点进行特殊处理。
(6)质量检查与验收:对施工质量进行检查与验收。
2. 施工要点(1)基层处理:确保屋面基层干净、平整,无油污、杂物等。
(2)防水层施工:根据设计要求,选用合适的防水材料,进行防水层施工。
(3)保温层施工:根据设计要求,选用合适的保温材料,进行保温层施工。
(4)铝镁锰板安装:①切割:根据设计要求,对铝镁锰板进行切割。
②定位:在屋面上弹出定位线,确保铝镁锰板安装位置准确。
③安装:按照设计要求,进行铝镁锰板安装。
④固定:使用自攻螺钉将铝镁锰板固定在屋面基层上。
铝镁锰合金板屋面装饰工程施工工法

铝镁锰合金板金属屋面装饰工程施工工法陈其全前言金属铝在现在人类的生产、生活中的金属应用量排名中位居第二位,仅在钢铁之后;在熔炼铝时添加其他金属如:锰、镁、铜、锌、铁、锡等就形成了各种系列的铝合金,各种金属的加入可以大幅度地改善铝合金的机械、物理、化学性能,根据各种金属在铝合金中的比例不同,形成了9个系列的铝合金。
不同行业根据应用的要求和特性采用不同系列的铝合金。
铝质屋面材料本世纪初就开始应用于建筑上了,如美国匹兹堡市附近的一座体育馆,建于1927年采用铝板作为屋面材料,在建成61年后1988年有关部门进行检查,发现屋面状况仍然良好。
铝屋面材料之所以具有如此优异的耐久性能,是因为铝板和大气接触时会在表面产生一层氧化铝薄膜,这层氧化膜就保护了内层铝板防止被进一步腐蚀。
有关部门曾做过检测,每年铝板因腐蚀而损失的厚度为0.5微米,0.7mm厚的铝板经过100年的大气腐蚀后还有能有0.65mm厚。
所以,可以认为铝屋面材料是最经久耐用的屋面金属材料之一。
铝镁锰合金板屋面主要使用3000系列的铝锰(铝锰镁)合金,3000系列铝锰合金的延伸率、硬度、抗拉强度、屈服强度等指标均非常适于屋面卷边、轧压设备的加工。
因此广泛应用在屋面/墙面系统等建筑外维护工程中,并且配合各种涂漆系统和涂装工艺使建筑外观变得丰富多彩,还增加了铝合金本身的防腐蚀性。
屋面选用的铝质材料的厚度最低为0.7mm。
当铝材厚度为1mm时,其重量为 2.7kg/m2,厚度为0.7mm时,铝材的质量1.89kg/m2。
卷材的长度不限。
其主要特性有:密度为2.7,熔点为658,温度为20~100度时的线性膨胀系数为0.0000023,断裂负荷系数为8~12kg/mm2(根据材料硬度不同而变化),延伸率10~40%,厚度为0.7~1.2mm。
铝镁锰合金比重是彩钢的1/3,使用寿命却可达到其3倍以上。
由于板型柔软可塑,可做成扇形,弧型,极大的满足了设计需求,因此该系统被广泛应用在机场、体育场馆、剧院等建筑物上。
铝镁锰金属屋面专项施工方案

铝镁锰金属屋面专项施工方案1. 概述铝镁锰金属屋面是一种新型的屋面材料,具有耐候性好、轻质化、美观大方、易施工等优点。
本文将从施工方案、施工准备、施工流程、安全措施、验收标准等几个方面进行详细介绍。
2. 施工方案2.1 材料准备铝镁锰金属屋面材料的准备包括铝镁锰金属板、边角料、螺栓等。
铝镁锰金属板按照设计要求切割成所需要的尺寸,并进行拼接、打孔等预处理,便于后续的施工和安装。
边角料则用于固定铝镁锰金属板,螺栓则用于连接不同部件。
2.2 工具准备施工铝镁锰金属屋面所需要的工具主要有电钻、螺丝刀、铆钳、切割机等。
这些工具的准备要求是有功率、高效、可靠、安全的,以确保施工质量和施工效率。
2.3 布线及定位在进行铝镁锰金属屋面施工前,首先要进行布线及定位。
按照设计图纸进行悬挂系统的安装,并根据现场情况调整,保证悬挂系统的精度和稳定性。
2.4 安装铝镁锰金属板根据铝镁锰金属板预处理后的尺寸,将板子一一装配好。
安装前需要检查板子有无明显的弯曲、鼓泡及划痕等缺陷,防止安装后导致屋面外观质量受影响。
连接的方式要以正确的螺丝或铆钉进行,保证其紧固性与牢固性。
2.5 安装边角料边角料的固定在铝镁锰金属屋面施工中是非常关键的一步,需要仔细施工。
首先确定其摆放的位置及方向,然后用专用的螺丝将其固定。
固定时要注意螺丝的强度及使用方法,以及边角料的接头处是否封口,以确保施工质量与安全。
2.6 安装螺栓螺栓在铝镁锰金属屋面施工中起到连接作用。
螺栓的长度根据设计规格要求进行选择,连接时要注意螺栓间的距离是否均匀、是否紧密以及是否存在松动现象。
螺栓的紧固必须要达到设计要求的力矩。
3. 施工准备3.1 施工前准备施工前需要认真学习铝镁锰金属屋面的相关知识,并根据设计图纸、施工方案等完善施工计划。
同时需进行施工现场安全评估、一定数量的铝镁锰金属板与其他材料的归置、安全标识及警示等准备工作。
3.2 施工人员准备施工人员应当熟悉铝镁锰金属屋面施工要求、熟悉施工方案、构建完整安全意识,保证施工之前各项环节做好,施工进行中的各个细节都要认真执行。
益阳铝镁锰屋面工程施工(3篇)

第1篇随着我国建筑业的快速发展,铝镁锰屋面因其优良的防水、节能、美观、耐用等特点,在益阳地区得到了广泛的应用。
本文将详细介绍益阳铝镁锰屋面工程施工过程,以期为相关施工人员提供参考。
一、施工准备1. 施工图纸:熟悉并理解设计图纸,明确屋面结构、材料、尺寸、施工要求等。
2. 材料准备:根据设计要求,准备铝镁锰合金屋面板、檩条、保温材料、防水材料、连接件等。
3. 工具准备:准备好电动工具、手动工具、测量工具等。
4. 人员培训:对施工人员进行技术培训,确保施工人员掌握铝镁锰屋面施工技术。
二、施工步骤1. 支设脚手架:根据设计要求,在屋面四周设置脚手架,确保施工安全。
2. 安装檩条:按照设计图纸,将檩条固定在屋面基层上,确保檩条垂直、水平,间距符合要求。
3. 安装保温层:在檩条上铺设保温材料,如岩棉、玻璃丝棉等,确保保温效果。
4. 铺设隔汽层:在保温层上铺设隔汽层,如聚酯膜、高密度纺粘聚乙烯膜等,防止水分进入保温层。
5. 安装铝镁锰屋面板:将铝镁锰屋面板按照设计要求铺设在檩条上,确保屋面板平整、牢固。
6. 安装连接件:将铝镁锰屋面板与檩条、屋面板与屋面板之间的连接件安装到位,确保连接牢固。
7. 安装防水材料:在铝镁锰屋面板下方铺设防水材料,如防水卷材、防水涂料等,确保屋面防水效果。
8. 安装檐口、天沟等配件:按照设计要求,安装檐口、天沟等配件,确保屋面完整。
9. 清理现场:施工过程中产生的垃圾、废料等要及时清理,保持现场整洁。
三、施工注意事项1. 施工过程中,要注意安全,遵守操作规程,确保施工人员安全。
2. 铝镁锰屋面板安装前,要确保檩条、保温层、隔汽层等符合设计要求。
3. 安装铝镁锰屋面板时,要注意屋面板的平整度、垂直度,确保屋面美观。
4. 防水材料要选择优质产品,确保屋面防水效果。
5. 施工过程中,要严格按照设计要求进行施工,确保屋面质量。
6. 施工完成后,要进行验收,确保屋面施工质量符合设计要求。
总之,益阳铝镁锰屋面工程施工要严格按照设计要求、施工规范进行,确保施工质量,为我国建筑事业贡献力量。
铝镁锰板屋面施工方案与技术措施范文

铝镁锰板屋面施工方案与技术措施1. 前期准备在进行铝镁锰板屋面施工前,需要进行前期准备工作,包括以下步骤:1.1 设计方案在进行铝镁锰板屋面施工前,需要进行设计方案,根据屋面结构、场地条件和使用要求等多方面因素进行确定,确定合理的屋面设计方案,为后续的施工打下基础。
1.2 现场勘测现场勘测是铝镁锰板屋面施工的重要步骤之一,通过对场地的勘测,确定场地条件以及屋面施工所需的材料、工具等设备,为后续的施工提供准确的基础条件。
1.3 材料准备在进行铝镁锰板屋面施工前,需要准备相应的施工材料,包括铝镁锰板、固定件、封边材料、灰泥、密封胶等。
同时,需要对材料的质量和数量进行核对,确保施工顺利进行。
1.4 设备准备在进行铝镁锰板屋面施工前,需要准备相应的施工设备,包括挖掘机、吊装工具、切割机、脚手架、安全绳等设备。
同时,需要对设备进行检查、维护,确保设备的安全可靠。
2. 施工流程2.1 屋面骨架建设在进行铝镁锰板屋面施工前,需要建设屋面骨架,确保屋面的支撑结构稳定和坚固。
屋面骨架包括梁、柱、支撑等,需要按照设计方案进行建设。
2.2 安装固定件在屋面骨架建设完成后,需要安装固定件。
固定件是连接铝镁锰板和屋面骨架的重要材料,固定件的安装质量直接影响铝镁锰板的牢固度和耐久性。
2.3 铝镁锰板切割铝镁锰板是屋面施工的重要材料之一,需要根据设计方案的要求进行切割,确保铝镁锰板的尺寸和形状符合要求。
2.4 铝镁锰板安装在铝镁锰板切割完成后,需要进行安装。
安装时需要注意铝镁锰板的重量和尺寸,根据固定件的位置和数量进行安装,确保铝镁锰板的牢固度和密封性。
2.5 封边材料安装在铝镁锰板安装完成后,需要进行封边材料的安装。
封边材料是屋面施工中重要的材料之一,可以起到密封和防水的作用。
2.6 灰泥涂抹在封边材料安装完成后,需要进行灰泥的涂抹。
灰泥的涂抹可以填充铝镁锰板之间的缝隙,同时可以起到增稠、增强和防水的作用。
2.7 密封胶涂抹在灰泥涂抹完成后,需要进行密封胶的涂抹。
金属屋面直立锁边铝镁锰板安装施工技术

金属屋面直立锁边铝镁锰板安装施工技术关键词:金属屋面;直立锁边锁边铝镁锰板;深化设计;安装技术前言:铝镁锰板广泛应用于机场航站楼、飞机维修库、车站及大型交通枢纽、会议及展览中心、体育场馆、展示厅、大型公共娱乐设施、公共服务建筑、大型购物中心、商业设施、民用住宅等建筑屋面与墙面系统。
铝镁锰板为现代建筑向舒适、轻型、耐久、经济、环保等方向发展发挥了重要的作用。
随着国家经济的大力发展,建筑市场对高品质的屋面建材和技术系统产生了极大的需要。
铝镁锰合金制作的屋面压型板因其安装快捷、具有极强的造型能力、降低工程费用等优点而受到各方好评,越来越多的被广泛应用于各类大型公共建设项目的设计兴建。
本文结合本人多年的设计,安装及现场经验,向大家介绍一下金属屋面直立锁边铝镁锰板安装施工工艺。
铝镁锰板金属屋面系统常用构造:①面板:采用国产铝镁锰氟碳漆合金板,以铝卷形式运往现场,在现场压制成型板。
板型为0.9mm 厚65-430;②底板:采用900型镀锌压型钢板,钢板厚度:0.5mm 厚。
工厂制作,成品板复合式叠装运输至现场,现场安装;③墙面保温层:采用玻璃纤维保温层。
厚度:50mm~100mm;④屋面吸音层:采用玻璃纤维保温层。
厚度:50mm;⑤次檩条为C型120×60×20×2.0mm镀锌钢;⑥泛水板:采用0.9mm厚铝合金板;⑦铝合金屋面固定支座:铝合金材质,高度L=165mm;⑧屋面防水层:采用防水透气膜。
2.解决的关键技术施工难点1)屋面造型是否为异型,是否有曲面。
2)屋面搭接是否比较多,泛水处理是否有难点。
3)屋面主檩条布置是否合理。
3.图纸深化设计我们一般会在原有建筑图纸的基础上,对各节点部位构造进行了深化设计,特别对山墙,屋脊等部位及容易产生漏水的部位的构造做法和防水处理进行深入的研讨,,在图纸设计上把好第一道关,保证工程质量。
4.屋面金属系统安装技术1)安装顺序安全设施搭设→测量放线→连接杆件安装→檩托安装→主檩条安装→次檩条安装→天沟安装→穿孔底板安装→无纺布安装→支座安装→吸音棉安装→保温棉安装(带防潮层)→防水层铺设→铝镁锰合金面板安装→调整复核。
铝镁锰板屋面的施工方案与技术措施

铝镁锰板屋面的施工方案与技术措施铝镁锰板作为一种新型的建筑材料,在屋面施工中具有很大的优势。
下面将就铝镁锰板屋面的施工方案与技术措施进行详细介绍。
一、施工方案1.板材选择:根据工程的要求,选择适合的铝镁锰板材进行施工。
一般来说,有镀锌、彩涂、镀锌彩涂等板材可供选择。
2.屋面结构:根据屋面的结构设计合理的承重结构,确保施工质量。
3.屋面保温:在铝镁锰板屋面施工前,应先进行保温处理。
可以选择挤塑聚苯乙烯(XPS)板、聚氨酯(PU)板等材料进行保温,提高屋面的保温性能。
4.防水处理:在屋面施工前,进行防水处理是必要的。
可以选择银合金双组份防水涂料、防水卷材等材料进行处理,确保屋面的防水性能。
5.确定安装方式:根据工程的需要,确定铝镁锰板的安装方式。
常见的有悬挂式、龙骨式、风柜式等安装方式,需根据实际情况选择合适的方式。
6.施工工艺:根据铝镁锰板的特性,确定施工工艺。
包括铝镁锰板的切割、焊接、拼接、固定等工艺步骤。
施工时需注意操作规范,确保施工质量。
7.安全注意事项:施工过程中,需要注意安全。
施工人员应佩戴安全帽、防护眼镜、防护口罩等个人防护装备,严禁违章操作。
二、技术措施1.切割:在切割铝镁锰板时,应使用尖锐、锋利的切割工具,并确保切割面平整、光滑。
2.焊接:在焊接铝镁锰板时,应选择合适的焊接电流和焊接速度,确保焊接质量。
焊接完毕后,可适当进行打磨处理,提高焊缝的美观度。
3.固定:在固定铝镁锰板时,可以使用膨胀螺栓、自攻螺丝等固定材料。
固定点的间距应符合要求,确保整个屋面的承载能力。
4.防护:在施工过程中,为保护铝镁锰板的表面不受损坏,可采取遮挡、覆盖等防护措施。
5.风险控制:在施工过程中,需及时清理施工现场,防止杂物堆放、燃烧等引发火灾的风险。
6.可靠性检测:施工完成后,应进行可靠性检测。
可采用超声波探伤、X射线检测等方法,检测铝镁锰板的焊缝质量、固定效果等。
以上就是铝镁锰板屋面的施工方案与技术措施的介绍。
铝镁锰金属屋面专项施工方案

铝镁锰金属屋面专项施工方案一、项目概述:二、施工前准备:1.施工队伍准备:组织具备相关经验和技能的施工队伍,确保施工人员掌握铝镁锰金属屋面施工的工艺和要求。
2.施工材料准备:按照设计图纸和规格要求,采购合格的铝镁锰金属板、合适的连接件、密封胶和固定螺栓等施工材料。
3.设备准备:准备好必要的工具和设备,如卷材机、切割机、焊接机等,以确保施工的顺利进行。
4.安全防护措施:制定并执行详细的安全防护措施,包括安全帽、安全绳索、护目镜、防护手套等。
三、施工步骤:1.地基处理:对屋面的承重墙体结构进行检查和处理,确保其具备承重能力和平整度。
2.框架搭设:按照设计图纸和要求,搭设好铝镁锰金属屋面的框架结构,包括主体梁、次梁和檩条等。
3.屋面板铺设:将铝镁锰金属板按照设计要求进行测量、切割和铺设,保证板材的平整度和对齐度。
4.连接件安装:根据设计要求和施工图纸,安装合适的连接件,包括螺栓、垫片和密封胶等,确保连接的稳固和防水性能。
5.排水系统安装:根据屋面的设计要求,安装排水系统,包括雨水管、雨水漏斗和水塔等,确保屋面排水畅通。
6.焊接处理:对铝镁锰金属板之间的接缝进行焊接处理,确保接缝的牢固性和防水性能。
7.清洁整理:施工完成后,对施工现场进行清洁整理,清除杂物和垃圾,确保施工质量和环境卫生。
四、质量控制:1.施工过程中,严格按照设计要求和规范进行施工,确保屋面的平整度和牢固度。
2.施工结束后,进行验收,检查焊接接缝的质量、连接件的安装情况和排水系统的功能,确保屋面的防水性能。
3.施工过程中定期进行检测和巡查,及时处理施工中的质量问题和隐患,保证施工质量符合要求。
五、安全措施:1.严格执行安全帽、安全绳索、防护手套等个人防护措施。
2.对危险区域进行明确的标识,设置防护栏杆。
3.在高空作业时,严禁违规行为,确保施工人员的安全。
4.配备专人负责安全监督和施工现场的安全管理,及时发现和处理不安全因素。
六、工期安排:根据实际情况和工程规模,进行合理的工期安排,确保施工进度和质量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
金属屋面实景
金属屋面实景
金属屋面实景
金属屋面实景
工法特点、难点
屋面工程的标准高、难度大。 本项目屋面系统的设计寿命至少为50年。屋面防水 等级为I级,属于特别重要或对防水有特殊要求的建筑, 即一旦发生渗漏,会造成巨大的政治影响和经济损失。 设防要求应设置两道或两道以上防水设防,即除铝合金 板材面层的刚性防水层外还应设置一道或一道以上的柔 性防水层。
超大空间建筑内部隔声功能的设计
两层板之间的空气层中填充多孔性吸声材料,由于材料的阻尼作用, 对双层结构因共振和吻合效应产生的剧烈震动能起抑制作用, 达到隔声的 目的。填充材料应选取轻质疏松富有弹性的高效吸声材料。填充的吸声材 料通常是玻璃棉、岩棉等材料。对于玻璃棉体积密度较小,更适合做填充 材料。但是考虑到增加屋顶面密度的角度考虑,我们也考虑了设置一层 50mm 厚 100kg 容重的岩棉材料,它不仅可以提高屋顶的重量同时还可以 提高墙体的耐火极限。
大会堂(RF4)区屋面
新型屋面防潮系统的设计
众所周知,玻璃棉或者岩棉因其质量轻,性能好, 其已经作为现代建筑广泛应用的屋面/墙面保温材料, 但是如果围护系统的防潮处理不好,则室内的水蒸气 很容易向围护系统内渗透,使得保温棉发霉、变质, 从而大大降低保温性能。 因此,本工程屋面系统专门在保温棉下方设置防 潮隔汽膜,可阻止室内水蒸汽向维护结构内渗透,从 而有效的保证保温棉的热工性能及结构的耐久性。而 本工程防潮设计的特点在于,当隔汽层与至于保温层 上方的防水透汽膜配套使用时,可令屋面获得绝佳的 水汽隔绝效果,并使其内部水汽可以顺畅的排出,从 而完美的解决防潮问题。
超大空间建筑内部隔声功能的设计
多层板材隔声结构与单层板材一样,同样会产生吻合效应,而且临 界频率取决于组成多层板材的单层板的临界频率。当两个完全相同的单 层板材组合成的双层隔声结构,因两者的临界频率相同,该频率会有大 量的声能透过,从而使隔声吻合谷大大下降,隔声频率曲线的下凹加深。 对于同一种材料一般采用厚度不同的单层板来组成双层隔声板材结构, 以便两者的吻合频率错开。因此我们所设置的四层板材,每层板材都有 不同的面密度。最上层铝合金板的面密度为 3.4kg/㎡,中间层钢板为 3.83kg/㎡,石膏板面密度约 9kg/㎡,下层为 4.7kg/㎡。
超大空间建筑内部隔声功能的设计
双层隔声结构中间的空气层因具有弹性能起到减震作用, 从而提高墙 体的隔声效果。但是两层板之间需要一定的刚性联接,从而形成声桥,降 低了构造的隔声性能。考虑到此种情况,我们采取了三种措施。第一是增 大构造空腔厚度,RF3 区中层板与下层板之间的空腔厚度为 160mm。第二, 在上层屋面板与中层板之间的铝合金支架底座设置绝热聚酰胺垫,相当于 设置了一道柔性阻尼减震材料, 有效地降低了吻合效应带来的影响。 第三, 中层板和下层板之间采用点式连接固定,而不是用通常的龙骨固定,这样 减少了两层板之间的接触面积,从而在一定的程度上达到了降低声桥影响 的效果。
螺钉穿洞位置防水处理
ห้องสมุดไป่ตู้
超大空间建筑内部隔声功能的设计
1)根据招标文件要求和各区域的使用功能分析,RF3 区和 RF4 区对隔声 要求最为严格,故我们对 RF3 和 RF4 区屋顶做了特殊的构造处理。现以 RF3 为例进行声学设计说明。 国家会议中心 ROOF3 屋顶构造及技术指标 表 3-1 序 号 名称 技术指标 0.9mm 铝合金板 50mm 厚,容重 12kg 超细玻璃棉压实 钢板 YX25-205-820 型,t=0.4mm 12mm 厚防潮石膏板 50mm 厚保温岩棉(上) ,容重 100kg 50mm 厚保温玻璃棉(中) ,容重 24kg 50mm 厚保温玻璃棉压实(下)容重 12kg YX35-280-840 型,t=0.5mm
关键技术研究
二次防水及透气层的设置
美加系列65/400型直立锁边铝镁锰板特殊的板型保证了 屋面在防水性能上的优势,其纵向通长无搭接,一直从屋脊 延伸到天沟。 为防止在屋面开洞处理时由于施工质量或某些特殊情况, 比如说屋面板遭到意外破坏等等原因,而导致局部屋面板失 去防水功能,所以本工程设置了二次防水层。 二次防水层为柔性材料,铺设在金属屋面板下方。本工 程二次防水层选用先进的防水透汽膜材,其材质是采用可回 收利用的环保材料,利用蒸法技术制成的高密度纺粘聚乙烯 无纺布。 防水透汽膜是铺在屋面系统保温隔热层之外的一层功能 膜,通过对保温(隔热)层、隔音层的包裹减少水和空气对 建筑的渗透,同时又使围护结构及室内潮气得以排出,有效 避免霉菌和冷凝水在屋面中的生成,保证保温(隔热)、隔 音材料效能的发挥,从而达到节能,提高建筑耐久性的作用。
超大空间建筑内部隔声功能的设计
过程和结果见下表。计算结果表明:北京奥林匹克公园(B 区)国家会 议中心屋顶隔声量为 41.5dB,满足隔空气声指标 Rw≥40dB 的要求。 国家会议中心屋顶空气声隔声量计算表 表 3-2 序号 1 2 3 4 5 6 名称 材料 面密度(kg/m2) 3.4 3.8 9.0 7.5 4.7 5.6 屋面外层板 铝合金板, 隔声板材 0.4 厚钢板 隔声层 保温材料 内衬板 其他 12mm 厚石膏板 保温玻璃棉/岩棉 0.5 厚钢板 次檩条、支撑件等
1)6万㎡金属屋面上层刚性防水层和下层柔性防水层的 结合;二次防水层既能满足防水又不妨碍透气的措施。 2)屋面系统满足保温、隔声、吸声等物理性能的措施。 3)100m单跨通长屋面面板的安装。 4)超大空间建筑内部隔声功能的设计。 5)自动防火排烟窗及系统的设计。 6)屋面虹吸雨水的设计。
在国内外检索范围中未见与本查新项目特点,即“金属 屋面上层刚性防水层和下层柔性防水层的结合,二次防水层 既能满足防水又不妨碍透气的措施”,“多功能直立锁边铝 镁锰合金金属屋面系统的保温、隔音、吸音、抗风掀、结构 性能、集中荷载、气密性、水密性、热循环等物理性能试验 研究”和“100m单跨通长屋面面板的安装”相同的文献报道。 本项目具有新颖性。
工法特点、难点
没有可以借鉴的先例 由于直立锁边铝合金屋面系统引入到中国只有数年 的时间,并且所有的工程案例都只是一道铝合金刚性防 水层。如何设置二次防水?二次防水的穿孔处如何防水? 二次防水的搭接处如何防水?选用何种适宜的防水层? 以及如何在轻型屋面系统实现严格的保温隔热、吸声隔 音的功能?以往工程没有先例可循。
超大空间建筑内部隔声功能的设计
由于雨水下落到屋面板上会对屋面板产生撞击声,同时由于风的作用也可能 会在屋顶上产生在风鸣声,所以本工程必须考虑固体声隔声措施。因此我们设计 了两种措施,第一,通过增加板的阻尼作用,提高吻合频率的隔声量,从而使吻 合谷变浅。本工程我们采用在屋面板低铺设 30mm 厚超细玻璃棉材料,然后通过在 设计施工中将玻璃棉压缩至 15mm,从而使得板和玻璃棉之间不但贴紧而且还有形 成一定的压力,这样就相当于在板底贴了一层阻尼材料,通过试验证明,此种做 法能有效的减低固体声噪音。第二,在屋顶构造中设置吸声材料,屋顶产生的固 体声噪音最终会通过屋顶层传到市内,因此我们在屋顶构造中设置吸声材料,使 屋顶噪音在通过屋顶构造时就得到衰减从而达到隔声的目的,本工程中我们选用 的是具有吸音功能的多孔吸声材料,考虑到不同材质不同容重的材料对不同频段 的声音有不同的吸声效果,所以我们选取了不同的材料,从上往下依次为: 50mm 厚超细玻璃棉,容重 12kg 50mm 厚保温岩棉(上) ,容重 100kg 50mm 厚保温玻璃棉(中) ,容重 24kg 50mm 厚保温玻璃棉(下)容重 12kg
1 屋面外层板 2 降噪层 3 隔音层 4 隔音层 5 保温层 6 保温层 7 保温层 8 内衬板
超大空间建筑内部隔声功能的设计
屋顶总厚度:300mm 空腔厚度:160mm 由单层板墙的隔声特性知道,单位面积的材料越重,隔声效果就越 好。因此我们在材料选择上尽量选取密度较大的材料,同时增加材料的厚 度。根据计算,RF3 屋顶单位面积的质量约为 34kg/㎡ 因为多层夹芯板材构造比单层板材能取得更好的隔声效果,因此我 们设置了四层板。除了最顶层的铝合金屋面板和最下层的内衬板外,还在 中间设置了一道支撑钢板,YX25-205-820 型,t=0.4mm;一道作隔音用 12mm 厚石膏板。
前言
这种体系具有质量轻、强度高、耐腐蚀、又可 消化温度变化带来的屋面变形的明显特点和巨大优 势。与传统屋面相比它能大大地减轻屋面系统的自 重,从而在相同跨度下,可以减少钢结构的用钢量。 所以被大量应用于大跨度的公共建筑工程中。这种 新型的直立锁边滑动式铝合金屋面系统能给建筑物 提供大开间和大高度室内空间,能满足建筑多功能 要求。这种新型屋面系统在欧洲、美洲应用较早。 在我国还缺乏与之相应的设计、施工及验收规范和 试验手段。所以我国建筑界也开始进行研究。
前言
随着直立锁边滑动式铝合金屋面系统在我国建 筑工程中的大量应用,特别是在重点特大型项目中 的应用,如何正确合理地设计以满足各种建筑功能 要求显得突出起来。目前,我国还没有相应的设计 规范或规程,只有少量的企业内部规范可以借鉴。 综上所述,研究和探讨直立锁边滑动式铝合金 屋面系统的设计方法显得非常必要。
合计(Pm) 34 查表得:△R=4dB 平均隔声量 R=12.63lgρ m+17.37+△R=40.7dB 注:计算考虑了空气间层附加量。 注:计算结果与实验结果基本接近,详见隔声试验
大会堂屋顶的吸声功能的设计
击剑馆屋面吸音系数要求不低于0.85。本工程在 屋顶构造最下层内衬板打孔,穿孔率为21%,孔径24mm, 穿孔钢底板和无纺布、超细玻璃丝棉共同构成吸音构 造。试验检测证明,吸音系数超过0.85,满足建筑对 屋顶吸音性能的要求。
超大空间建筑内部隔声功能的设计
通过以上措施,我们认为此构造有效的解决了因为屋顶的轻质薄板 构造所带来的共振、吻合效应、声桥等隔声缺陷。现在我们对板材的密 封措施进行说明,我们共采取了四个措施解决密封问题。第一,选用长 宽幅面板材,减少板材的接缝数量,上下板材接缝位置错缝处理。第二, 板材接缝位置设置密封胶条,压实,同时在有空隙位置用密封胶密封。 第三,将石膏纤维板用带胶圈的自攻螺钉固定在下面的支撑钢板上,石 膏纤维板接缝贴紧,不留缝隙,同时用密封胶布封严。第四,选用带胶 圈的自攻螺钉,保证底板穿孔位置密封。
