中星9号卫星安装与调试
中星9号卫星电视接收器调试
中星9号卫星电视接收器调试
中星9号直播卫星的安装调试
中星9号直播卫星的安装调试非常简单，正常情况下，调试一面天线只用5分钟时间即可。
如果用户使用的是平板天线，天线的安装是最简单的，天线安装固定之后，直接将高频头的接口和直播机用电缆连接上即可，不必设置高频头，就可以开始调试。
如果使用的是普通Ku天线，也不复杂，只要将天线组装固定好，高频头安装好即可。
由于中星9号直播卫星采用的是圆极化传送信号，因此也不必设置高频头的极化角，只要将高频头用夹具固定，F头处于任何方向都可以。
将高频头和直播机连接好以后，就可以开始调试。
步骤一：开机，会出现如下画面：
进入系统设置，接收机会提示用户输入密码，一般的通用密码是9999，也可以查找说明书。
输入密码后，就可以进入系统设置菜单，这时候需要按一下确认键，菜单上开始显示信号强度和信号品质。
当天线没有对准卫星的时候，信号强度很低，一般只有10%左右，而信号品质为0。
没有对准卫星时，信号强度颜色为红色。
这时请调整天线的方位角和仰角，不同地区的方位角和仰角有所不同，可以到下面地址下载计算软件：
中星9号仰角方位角计算软件
当接近正确的方向的时候，信号强度会有所增加，不同的直播机，信号强度的高低并不可以直接比较，有的20%多点就可以接收到信号，有的要30%多。
当信号品质不为0以后，就接收到信号。
收到信号后，信号强度和信号品质全部变为绿色。
然后根据信号品质的指示，微调方向，固定好天线。
中九户户通简易安装方法
中星九号户户通卫星接收机简易安装方法一1.取出一台机器、一张卡，并记下机器STB ID号码、CA ID号码以及智能加密卡号码，连同购买人姓名、现居住地址及身份证号码报给经销商开卡。
2.先用一代机调出中星9号卫星信号，确保信号足够好。
3.取出已报开的机器，先不要插手机卡、智能卡，不要接卫星天线、定位小天线，接好电视机后开机，等搜索完毕后立即按菜单键进入主菜单（必须立即按菜单键，否则会自动跳出自动扫描基站界面，不利于后续操作）--→光标移至系统设置按确认---光标移至网络连接设置按确认--→设置网络IP数据和网络端口设置，设完后按确认并退出主菜单，立即关机，拨掉电源线。
4.折开机器上盖，把移动手机卡（必须经咨询10086确认已开通GPRS功能的手机卡）装入机器中的手机模块中并插入已报开智能加密卡，然后安装好随机配备的定位小天线。
5.准备就绪后，接卫星天线、电视机视频线、电源线，确认连接好后开机。
6.开机后，等自动搜索完毕后立即按菜单键进入主菜单（必须立即按菜单键，否则会自动跳出自动扫描基站界面，不利于后续操作）--→光标移至系统设置，按确认--→输入密码9999--→光标移至基站信息，按确认搜索基站信息，搜索完后会自动出现5行基站信息。
7.确认基站信息强度良好后，按退出键，等待一分钟左右会弹出信息框（基站信息+‘重新扫描’+‘存储确认），按红色键保存。
8.稍后会弹出信息框提示“智能卡未授权，是否进行安装”，立即按确认键（注意：必须立即按确认键，不需移光标，否则此界面一会就会自动消失）。
确认后请等待，稍后会弹出信息框提示发送成功，画面右上角提示“安装正在进行，请等待”，此时千万不要断电。
（在没有提示发送成功或发送失败之前请耐心等待，不要关机）机顶盒安装步骤二1机顶盒未通电状态下，在机顶盒上安装SIM卡和智能卡；2 安装好机顶盒的天线，用AV线连接机顶盒与电视机，将机顶盒与卫星接收器连接好；3 打开电视机和机顶盒，通过遥控器设置机顶盒。
中国直播中星九号安装教程新版

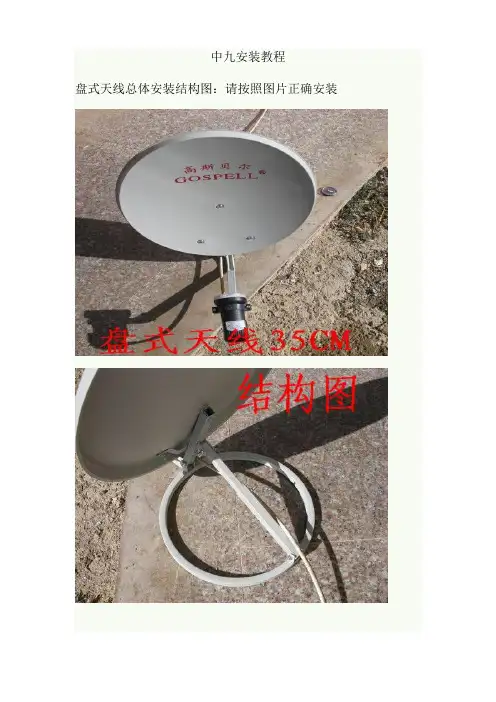

中九安装教程盘式天线总体安装结构图：请按照图片正确安装方位角和仰角1，接下来连接F头两端，一端接高频头，另一端接接收机，此接口一端只有一个，不必担心接错了。
注意：接F头时不要开机状态下连接。
2，连接接收机视频和音频连接线：按照颜色对应插上接头连接到电视机AV接口。
3，打开电视机调整到AV接收方式----》打开接收机------》电视显示为接收机画面4.按遥控器的F3按键，显示如图5.调整方位角（西南方向）和仰角（45度），如图所示，信号质量只有对到星的时候才会变化，没有对到星是不会有信号质量的，此时一定要耐心调整，只要确认西南方向无障碍物，那就一定可以调出来的。
（不要怀疑设备有问题，发货前我们每套都试好在发货的）最难的就这一步。
6.按遥控器的菜单：选择搜索节目如图7.选择自动搜索，如图8.搜索过程如图，请不要断电，耐心等待10分钟左右搜索完毕，显示如图：按确认键退出这样就可以看46台的电视节目了。
如果卫星升级，选择特殊搜索就可以自动升级如图中星九号节目表：TV-1TV-2TV-7TV-105.四川康巴6.. CCTV-127.兵团卫视TV-新闻TV-少儿10.中国教育11.BTV-北京12.天津卫视13.河北卫视14.山西卫视15.内蒙古卫视16.辽宁卫视17.吉林卫视18.延边卫视19.黑龙江卫视20.陕西农林21.浙江卫视22.安徽卫视23.东南卫视24.江西卫视25.河南卫视26.湖北卫视27.湖南卫视28.广西卫视29.重庆卫视30.四川卫视31.贵州卫视32.云南卫视33.陕西卫视34.甘肃卫视35.宁夏卫视36.西藏汉语37.新疆汉语38.西藏藏语39.青海藏语40.内蒙古蒙古频道41.新疆维语42.新疆哈语43.新疆少儿频道44.新疆哈语综艺频45.新疆维语46.新疆维语综艺频F头接线方法：如有不明之处，可在线咨询店主，联系旺旺或QQ备注：1.一套里面含有一台接收机，一个高频头，一个天线，一条A V线，，一个遥控器。

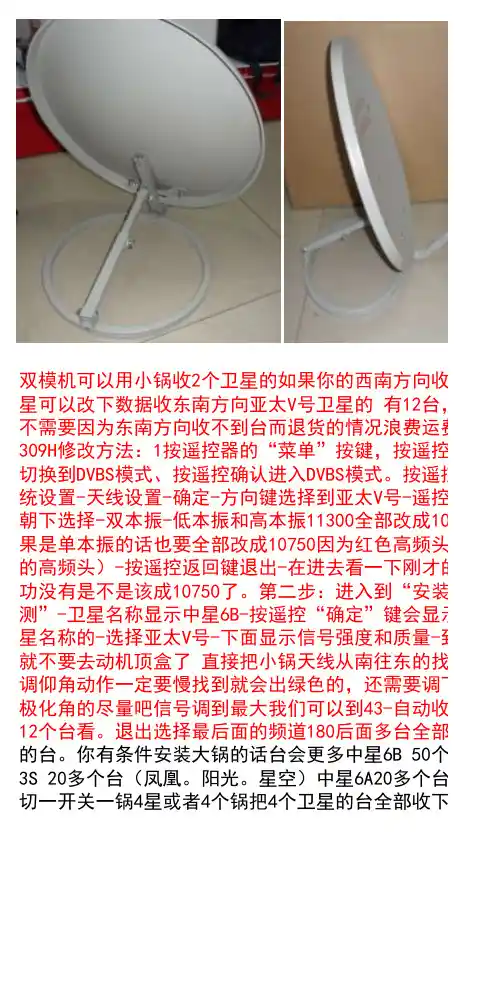

中星九号调试方法[完整版]
![中星九号调试方法[完整版]](https://img.taocdn.com/s3/m/3da983dace2f0066f53322a8.png)
重要提示：请调试信号的时候 一定要 选频点序号2
收不到中9 台，这样就 运费，原装 控"F4"显示 遥控菜单-系 控方向键按 10750（如 头是10750 才的设置成 装与信号检 显示却换卫 -到这一步 找信号上下 这些节目是不会升级加密的 只要机顶 调下高频的 盒不坏就一直可以看，升级加密的只有 收索下就有 ABS 中星9号卫星才升级加密 部是亚太V 个台，亚洲 台 可以有4 下来

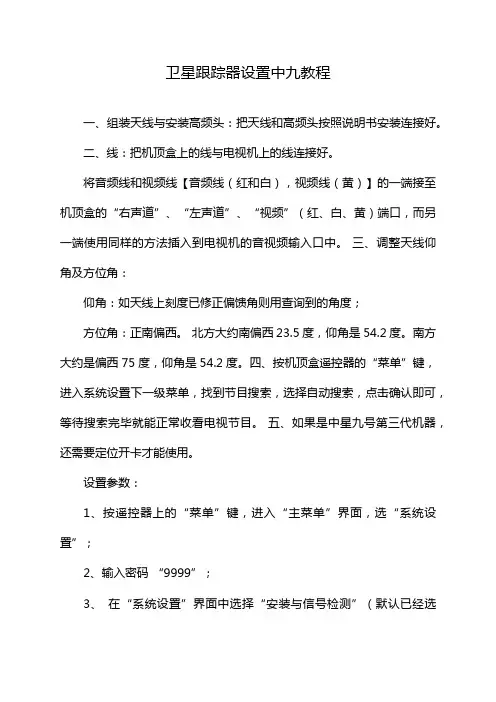

卫星跟踪器设置中九教程
卫星跟踪器设置中九教程一、组装天线与安装高频头：把天线和高频头按照说明书安装连接好。
二、线：把机顶盒上的线与电视机上的线连接好。
将音频线和视频线【音频线（红和白），视频线（黄）】的一端接至机顶盒的“右声道”、“左声道”、“视频”（红、白、黄）端口，而另一端使用同样的方法插入到电视机的音视频输入口中。
三、调整天线仰角及方位角：仰角：如天线上刻度已修正偏馈角则用查询到的角度；方位角：正南偏西。
北方大约南偏西23.5度，仰角是54.2度。
南方大约是偏西75度，仰角是54.2度。
四、按机顶盒遥控器的“菜单”键，进入系统设置下一级菜单，找到节目搜索，选择自动搜索，点击确认即可，等待搜索完毕就能正常收看电视节目。
五、如果是中星九号第三代机器，还需要定位开卡才能使用。
设置参数：1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”；2、输入密码“9999”；3、在“系统设置”界面中选择“安装与信号检测”（默认已经选择），按遥控器的“确认”键两次。
站在卫星天线的后面，让卫星天线的正面从正南向卫星方向慢慢转动的（建议转动的速度慢于手表秒针的速度）。
转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作，说明已经初步找准卫星并锁住卫星信号；4、网络连接设置。
IP设置：114.251.156.067，端口设置：4567或04567；5、区域编码设置为本地身份证号前六位；6、关闭机顶盒电源，插入移动电话卡和智能卡，再开机；7、选择系统设置中“基站信息”，按确认；8、等待卫星机自动搜索移动基站信息，根据基站信号强度，会自动列出基站信息；9、等待基站信息弹出，电视上出现扫描到的基站信息，点橙色按钮存储确认；10、在频道画面弹出“智能卡未开卡，是否安装，选确认进行安装，选返回播放免费节目”对话框，按“确认”键开通并安装；11、稍后自动弹出信息框提示“发送成功”，退出菜单后，画面右上角提示“安装过程中，请等待…”，2-3分钟后画面会自动弹出“安装成功”，如为弹出此信息，请再耐心等待10分钟左右；12、稍后自动播放节目，授权完成，就能正常观看电视了。
中星九号安装说1
中星九号安装说明
首先是天线的组装，请参照组装说明书或者已经安装好的天线。
注意高频头的安装，塑料盖对着锅面。
F头的制作，齐头的线，用壁纸刀或者剪刀除掉1厘米外皮频蔽网还有锡纸和泡沫，只保留铜芯，插上F头，铜芯外露超过F头2毫米即可。
调星时最好准备一条电源线到天线的位置，连接高频头和机顶盒，机顶盒打开电源，也可以把电视机和机顶盒连接好，电视机调整到AV，电视有机顶盒的画面，显示无信号，按遥控器上的F3键，也就是调星键，这时机顶盒显示P00，电视机画面显示信号强度和信号质量，信号强度80-90，这时去调整天线，朝向西南，仰角25度无遮挡，也就是说假如天线所对方向有障碍物10米高，那么天线要距离障碍物20米远。
锅面和地面差不多垂直，如果对准卫星的话P00有变化，P00显示的就是信号质量，没有电视机的话，只看机顶盒显示的数值也可以，数值越高越好，机顶盒绿灯常亮，这时固定好天线即可。
机顶盒遥控器按退出键即可欣赏精彩的电视节目了。
我是发烧友，也是经销商。
其它问题可以给我打电话。
直播星“中星9号”接收系统的安装与调试
该 星 信 道 传 输 采 用 完 全 拥 有 中 国 自 主 知 识 产 权 的 卫 星 信 道 传 输 技 术 标 准 Ａ Ｓ Ｓ Ａ ｖｎｅ ｒａｃｓ ｎ Ｂ — （ ｄａ ｃｄ Ｂｏｄａｔ ｇ ｉ Ｓｔ ｌｅ Ｓ ｓ ｍ） Ａ Ｓ Ｓ系 统 在 性 能 上 与 国 际 最 新 传 ａ ｌｔ— ｙｔ 。 Ｂ — ｅｉ ｅ
【 关键词】直播卫星 ； Ｂ — Ａ Ｓ Ｓ标准 ； 安装调试 ； 寻星规律 【 中图分类号】Ｔ ９ １ ４ Ｎ １． ７ 【 文献标识码 】Ｂ
１ 引 言
中 国广播 电视直播 卫 星“ 村通 ” 统是 中国首个 村 系 以卫 星 信 号 到 户 方 式 建 立 的 数 字 广 播 电视 直 播 平 台 ， 旨 在 采 用 直 播 卫 星 技 术 扩 大 中 国广 播 电 视 信 号 覆 盖 面 ， 解 决 全 国 偏 远 、 疆 、 数 民 族 聚 集 地 区 和 牧 区及 驻 地 分 边 少
图 １ “ 村 通 系 统 组 成 图 村
省 级 电 台 上 星 的 调 频 广 播 作 为 前 端 节 目源 Ｐ Ｇ ２数 字 压 缩 技 术 标 准 ， 频 采 用 中 国 自主 研 发 的 Ｄ Ａ 多 声 道 数 字 音 频 编 音 Ｒ 解 码 技 术 标 准 ．通 过 编 码 复 用 系 统 把 １ ２套 电 视 和 １ ２
偏东 。
极 化 角 （ｏ ｒｉｇ Ａ ｇ ） 指 接 收 地 点 受 所 在 地 与 Ｐ ｌ ｚ ｎｌ 是 ａ ｎ ｉ ｅ 卫 星定 点 地 经 度 差 及 地 球 曲率 的影 响 ． 使 高 频 头 相 对 而
表 １ “中星 ９号 ” 直播 卫 星相 关参 数
相 关 参 数
转发器功率Ｉ Ｗ
增 频 点 等 ．将 来 新 增 节 目或 新 增 转 发 器 以 至 于 修 改 机 器 软 件 ｂ ｇ或 者 实 现 新 的 功 能 ． 将 依 赖 于 机 器 接 收 软 ｕ 都
数字卫星接收机安装与调试图解教程
中星9号直播卫星电视的优点
• 移动接收好 由于馈源接收高频头采用圆极化高频头，这在信号接收时 ，只需对准卫星，不需要进行极化方向调整。 节目频道免费 中星9号卫星提供了47套免费电视和广播供用户收看，这 比收看有线电视实惠的多。 节目信息丰富 直播卫星节目信息里还提供丰富数据信息，比如查询天气、 新闻、科技、农业技术等内容。
直播卫星天线安装的基本工具
• 在安装卫星天线前应该准备以下基本工具： 冲击电钻 主要用来对固定支柱的地面 进行钻孔，以方便把螺钉放下去 固定，其实物如图。 剪钳 主要用来制作连接的电缆线 或固定螺丝。 活动板手和螺丝刀：用来固定 天线的各个部位的螺钉。
直播卫星天线安装调试所需的仪表设备
• 为了能够快速、准确、方便地完成天线安装和信号调试， 应必备如下设备： 指南针和场强仪： 指南针主要用于方向的辨认，我们安装天线时，天线口径 应以南方方向为基准。如果能够准确分清方向，指南针可以 免掉。 场强仪主要是用来调试天线时，查看卫星的信号强度是 否最佳。如没有场强仪，可以使用直播卫星专用接收和一台 电视机代替，调试时主要监视信号强度和信号质量是否最佳。
直播卫星专用LNB降频器（高频头）： 中星9号卫星采用的是KU波段，螺旋极化高频头，完全采 用我国直播卫星传输ABS-S标准调制方式。因此在选 用LNB 降频器和卫星接收机上都必须使用符合此标 准的专用产品。
同洲公司采用CL11R高频头，是一款针对中国直 播卫星项目开发的一款集成度高、可靠性强的Ku频 段圆极化偏馈型馈源一体化室外单元。本产品接收 Ku频段11.7GHz-12.2GHz的卫星电视广播信号。该 产品具有高增益、低噪声、低功耗、环境可靠性高等特点，其采用的本 振频率为10750或10600。
中九卫星调试最新方法
中九卫星调试6月9日，“中星9号” 广播电视直播卫星成功发射；6月20日，经4次变轨，卫星成功定点于东经92.2度赤道上空；7月3日晚，“中星9号” 广播电视直播卫星在轨测试完成，并正式开始提供服务运营。
中国直播卫星产业大幕就此拉开。
随着我国直播卫星的投入运营，用于接收直播卫星电视的设备在我国城乡悄然兴起，对国民来说可谓新生事物也，尤其是偏远的农村更是如此，为了使更多的农民朋友能够接受这一新生事物，机器拿回来后能在不求广电人员的情况下，自己动手快速将天线安装调试好，并收到高质量的清晰电视节目，笔者现以湖南航天卫星通信科技有限公司生产的WTD-198J卫星直播系统“村村通”机顶盒，在新疆石河子东经85.2 7度，北纬44.9度的一个偏远小镇沙门子135团为例，介绍天线的调试方法，仅供参考。
天线装配好以后，一定要选择合适的地方进行安装，天线的底座要水平放置，不得倾斜，天线前方不得有高大障碍物遮挡，尤其是高纬度地区更因注意，因为卫星高度角（天线仰角）较小距离卫星较远，信号相对较弱。
选择好安装地点以后，在安装天线之前还应做好以下工作。
一、 LNB电缆的连接根据天线与接收机之间的距离选择长度合适的同轴电缆，将电缆两头分别剥去0.5厘米左右，露出中间的铜芯线，注意：外面的铜丝网线必须剥尽，以免发生短路而损坏机器，将F头插入电缆内，用钳子夹紧固定箍即可，如图1所示。
此主题相关图片如下：img2082390.jpg然后将电缆一头安装在天线的高频头上，另一头安装在接收机天线信号输入端口上。
这时打开接收机电源，按压遥控器上的’菜单键”，选择“系统设置”输入用户密码0000，按“确认键”，进入“系统设置”选项中的“安装与信号检测”后，再按“确认键”，若电缆连接正确，则可以看到“信号强度”栏中有红色的百分比进度条显示，如图2所示。
此主题相关图片如下：img2571.jpg。
最新中星9号卫星接收机调节方法及参数
最新中星9号卫星接收机调节方法及参数中星9号卫星是中国国家广播电视总局投入运行的一颗卫星，用于广播电视传输服务。
其信号接收主要依赖于卫星接收机。
下面我将为您详细介绍最新中星9号卫星接收机的调节方法和参数。
一、中星9号卫星接收机的调节方法1.天线安装和定位：首先，应选择一个适当的地方安装卫星天线，避免遮挡物如建筑物、树木等。
其次，通过调整卫星天线的角度和方向，使其指向运行中的中星9号卫星。
可以使用卫星信号定位仪等设备来定位。
2.接收机的连接：将接收机与卫星天线通过同轴电缆连接起来。
确保连接牢固，并避免插头接触不良或接线段损坏。
3.接收机的电源连接：将接收机插头插入电源插座，并确保电源线正常。
4.接收机参数的调节：在连接好接收机后，需要对接收机进行参数调节。
这些参数包括极化角度、频率、符号率、FEC等。
极化角度：根据不同的地理位置确定所需的极化角度。
一般而言，南方地区极化角度为正极化，北方地区为负极化。
频率：根据接收到的中星9号卫星频率进行设置。
可以在卫星电视节目提供商网站上查询相应的频率。
符号率：符号率也称为数据传输速率，用于描述数字电视信号的传输速度。
根据中星9号卫星的提供商所提供的数据进行设置。
FEC：即前向纠错码，用于在传输过程中检测和纠正错误。
根据卫星信号提供商提供的FEC参数进行设置。
务必确认接收机的参数调节正确，以确保有效地接收到中星9号卫星的信号。
二、中星9号卫星接收机的参数1.极化角度：南方正极化，北方负极化。
2.频率：根据卫星信号提供商所提供的频率进行设置。
3.符号率：根据卫星信号提供商所提供的数据传输速率进行设置。
4.FEC：根据卫星信号提供商所提供的前向纠错码进行设置。
以上为最新中星9号卫星接收机调节方法及参数的简要介绍。
根据具体型号和品牌的不同，可能还会有一些其他的参数和调节方法。
在设置接收机参数时，请参考相关使用手册，并根据实际情况进行调节。
中九卫星电视安装方法说明
中九卫星电视安装方法说明中九卫星电视安装说明一：机顶盒和电视连接方法和DVD一样的连接方法就是插到视频上【机顶盒黄色端口用АV连接线连接电视黄色端口白色对白色端口】电视调到视频模式【有视频1 视频2 视频3的情况下调换下直到出现卫星机顶盒的画面为止】二：锅和机顶盒的连接方法：用送的有线电视线把锅的高频头下面的接头和机顶盒的接头连接上即可【拧错了也拧不进去的所以你也不会搞错的】三：连接电视机成功的情况下电视会显示001信号中断请联系客服【如果不出现这个画面就是电视没有调到视频上】四：按遥控器F3 进入系统设置主菜单右边有个信号强度为70%左右的红色条幅【如果信号强度为0-60左右%通常要么高频头坏要么锅和机顶盒没有连接上】有个信号质量为0%的这个时候你需要调锅使信号质量达到70%左右即可【注意机顶盒面板显示的P00 对应信号质量为0%】五：调星锅后面有个调节杆你先拉出来1-2厘米左右锅放平走南往西慢慢转动观察信号质量有无变化如果还是为0% 调节杆在拉高一些在走南往西转重复以上的动作直到信号质量达到70左右【这个时候信号质量会变成绿色的机顶盒面板显示P70】记住调节杆有时候也要拉低些。
也就是转方向和调节角度【上下调节】记住一点一点的调节调节杆【拉高或者降低】只要你的环境适合安装1-2分钟很轻松的拿下，六：有信号质量的情况下按遥控器退出键即可【或者关机再开机】完美画面立刻呈现七：高楼看不到电视的情况下怎么调星：1：找个长点的电源板拉到你放锅的地方机顶盒插上电源遥控器按F3 这时候机顶盒前面板显示P00 【P00就是代表信号质量为0】调星动作同上直到P00变成P数字例如P80 P78【注意机顶盒面板有个绿灯有信号的情况下绿灯先亮后显示数字】2：没有长的电源板只有两个人调星一个在上面转锅一个在下面看信号记着要手机通话哦不然你看到有信号在喊他停止他又转过头了.收视节目表如下：1、中央电视台-综合频道-12、中央电视台-财经频道-23、中央电视台-军事·农业-74、中央电视台-科学·教育频道-105、四川康巴藏语卫视频道6、中央电视台-社会与法频道-127、兵团卫视8、中央电视台-新闻频道9、中央电视台-少儿频道10、中国教育电视一台11、北京卫视12、天津卫视13、云南卫视14、西囘藏卫视汉语15、西囘藏卫视藏语16、陕西卫视17、河北卫视18、山西卫视19、内蒙古卫视汉语20、内蒙古卫视蒙古语21、辽宁卫视22、吉林卫视23、延边卫视24、黑龙江卫视25、新囘疆维语经济生活频道26、新囘疆维语综艺频道27、浙江卫视28、安徽卫视29、新囘疆电视台-汉语新闻综合频道30、新囘疆电视台-维语新闻综合频道31、新囘疆电视台-哈萨克语新闻综合频道32、陕西农林卫视33、福建东南卫视34、江西卫视35、新囘疆哈语综艺频道36、河南卫视37、湖北卫视38、湖南卫视39、新囘疆少儿频道40、广西卫视41、重庆卫视42、四川卫视43、贵州卫视44、甘肃卫视45、青海综合频道46、宁夏卫视提问顾客提问：“把极化片拔掉”，极化片在哪？像什么样的？回复：极化片是在高频头里面的，打开高频头底部的圆塑料盖，里面一个塑料片就是了。
中九卫星安装指南
中九卫星安装指南
1.连接好锅与接收机的馈线，接收机与电视机的三色A V视频线。
电源等连线。
2.打开电视机，切换到视频状态；打开接收机，屏幕显示中九机的开机广告。
3.按中九接收机遥控器上F3键，电视机上显示“系统设置”——“安装与信号检测”界面。
4.这时界面会出现“信号强度”“信号质量”显示条，信号强度应有数显，表示连线已经接通。
如果强度为0，则表示连线没有接通。
应检查连线，直至强度有数字显示后再调整方向，和仰角。
5.如果检查连线正常仍没有信号强度，请按遥控器音量加减键，调整频点序号“1”、“2”、“3”.......至有信号强度为止。
6.然后，手拿小锅对着南偏西的方向摆动，（正对着下午四点钟的太阳，稍做微调就好）当出现信号质量时再慢慢移动方向和仰角，至信号质量最强时稳定锅体。
7.按遥控器退出键，安装完毕。
中星9号卫星接收器安装指南
一、产品简介
中星 9 号专用接收机 ABS-S 500 是一款符合中国广播电视直播卫星“村村 通”机顶盒的软件功能及硬件性能指标的数字卫星接收机。此接收机解调符合 中国先进广播系统－卫星（ABS-S）所规定的调制信号。机身带一路左右声道 音频输出、两路复合视频输出、一路 S-VIDEO 输出和一路 RF 输出，能满足 不同用户的音视频输出要求。可通过 RS232 串口或通过卫星远程升级。 能够接收、播放采用 ABS-S 标准调制的标清数字电视信号。 支持综合信息服务 带一路左右声道音频输出、两路复合视频输出、一路 S-VIDEO 输出和一路 RF 输出 强大的节目管理功能 支持 7 天电子节目指南 机顶盒外观美观，界面友好，容易操作 具有掉电记忆功能 内嵌中文二级字库，支持 GB2312 及 Unicode 编码 高可靠性，机顶盒工作电压范围宽，抗干扰能力强 可通过 RS232 串口或通过卫星远程升级 能够接收、播放采用 ABS-S 标准调制的标清数字电视信号 支持综合信息服务
另注 （把锅安装好对着西南方向 然后对着电视按遥控的F3 键 看到 电视上的信号强大和信号质量 信号强度是检查整个天线系统是否良
好 所以不要管信号强度 信号质量才是关键 再然后一个人在屋里看
着电视一个人在 屋外调整天线 上下左右 慢慢的调 注意一定要慢慢
的移动 不要急 直到信号质量调到百分之 30 以上 就OK了 再按退出
目录
一、产品简介 ...............................................................................................................2 二、硬件安装 ...............................................................................................................3 三、卫星接收器调试 ...................................................................................................5
中星9号安装
3、极化角; 中星9号由于是采用园极化接收，所以高频头的旋转位置就不需要做任何调节。想将F头朝哪个方向都行。决定园极化方向是由高频头波导管内的极化片插入方向决定。下面给张左旋极星过程： 将天线安装好，用同轴线将高频头和接收机连接好后，按遥控菜单，输入密码1234或9999进入系统设置。选择安装与信号检测一项。再按一下确认键出现信号强度和信号质量。如果同轴连线没问题的话信号强度显示30-70以上，并且有红色进度条。（早期有部分机器无强度显示或数字从0-70跳动，只要将接高频头的F头碰一下铜芯，如果接收机断电保护则可以证明连线没问题）。信号质量为0.计算好当地的仰角和方位角度，参考以上照片初步定好天线仰角。微调天线方位角度。这个过程要有耐心，移动的速度越慢越好。尤其是新手。如果对准了卫星信号质量马上有显示。并且颜色从红色变成绿色就行了。最后将信号质量调到最高就OK了。
5,平板天线的安装。由于平板天线不存在偏馈角，所以安装的仰角以查询程序计算出的仰角为准。不需要减去二十几度的偏馈角度。
2、仰角：是天线轴线与水平面之间的夹角。正馈天线的轴线很明确，是高频头所在位置与天线中心的连线；偏馈天线的轴线就没那么明确了，包括原来装大锅的人都以为KU天线的仰角和大锅一样对天。实际上KU天线的仰角比大锅要低很多，这就是很多人都调不出信号的主要原因！请参考以下具体图案：
中星9号安装步骤详解
一、设备组成接收锅一个、支架若干、安装配件一包，高频头一个，连接电缆一段（约15米），接收直播器一台（说明书一份，音频视频连接线一根，遥控器一个（没有电池））。
二、开箱设备检查三、开始安装1、需要螺丝刀一把、钳子一把刀子一把指甲剪一个。
2、注意一下螺丝型号，这4个螺钉和配件是固定锅的，这2个螺丝是固定的，这些是固定其他支架的。
3、第一步，第二步，第三步，第四步，第五步，第六步，第七步。
4、安装之前，要用刀子把铜丝刮一下，这样会接触更好，如果铜丝过长可以适当的剪掉一些。
5、接收直播器包括如下组件安装连接线时，要用刀子把铜丝刮一下，这样会接触更好，如果铜丝过长可以适当的剪掉一些，与电视机的连接线黄的是视频连接线，红和白的是音频连接线；接上电源这样显示。
四、接收调试；1、锅要装在地面比较平整比较硬，屋顶（平房）或者阳台上（没有玻璃窗）或者空调上，安装时正前方要无遮挡物，还有就是安装的地点避免在最高处，防止雷电，保证安装之后天线的固定（用砖头压住就行）和信号强度以及防盗等。
2、调试时最好是把电视和接收机搬到天线的附近，然后对天线进行方位角和俯仰角的初调整（北方大约是南偏西23.5度，仰角是54.2度，南方大约是偏西75度，仰角是54.2度），地方不一样，角度会不一样，初调整好了以后打开电视机和接收机的电源，把电视机调到AV（视频）状态。
3、遥控器上装上电池，遥控时遥控器是对着接收直播器，按待机键打开接收直播器，这时电视会显示中星九号直播卫星电视的界面。
4、遥控器是对着接收直播器，按F3键电视进入下面界面5、对天线上下和左右慢慢进行调整，观察电视机上的“信号质量”显示，信号质量达百分之六十以上，当然越大越好，当达到最大时就可以把天线固定好了。
这是调节的地方，（北方大约是南偏西23.5度，仰角是54.2度，南方大约是偏西75度，仰角是54.2度），一边看着电视画面一面调方位和高度，最好两个人调。
6、调到出现这个界面，就成功啦，只要能变绿就能收到电视信号，信号质量约高电视节目约清晰，按退出键就可以看电视啦，调试时一定要有耐心。
直播星_中星9号_接收系统的安装与调试
１４９．９５
沈阳
３２－２９
１３７．７６
昆明
５８．４３
１５６．２９
呼和浩特 石家庄
３８．７６
柏．１６
１５１．６２ １４６．３７
南宁 拉萨
５７．６５ ５５．０５
１４３．３１ １８２．１８
乌鲁木齐
３９．３３
１８６．５２
杭州４３．４０
１３３．４８
兰州
４６．４３
１６０．８７
南昌
４７．６１
１３７．５７
西宁
４６．４０
号”卫星直播系统综合接收机顶盒１台、７５ Ｑ（国标
ＳＹＶ一７５—５型）同轴电缆２５ ｍ。
３ 接收系统的组装
接收系统的组装包括： １）底座的固定。天线三角底盘组件要用固定夹和 膨胀螺栓先紧固在６０ ｃｍ×６０ ｃｍｘｌ０ ｃｍ的水泥方砖 上．然后将其放置到安装点地面上，用水平仪进行底座 水平的校正。 ２）天线散件的组装（见图２）。 ３）高频头的组装。将高频头安装在支架前端馈源 夹上，使高频头的接线柱垂直于地面，防止内部进水，如 图３所示。 ４）解码器的连接。把射频电缆线上的Ｆ型连接头 一端拧在高频头端口，另一端拧在解码器后面板信号输 入端口。将三芯音，视频线的一端按颜色分别与本机后 面板的“视频”和“左，右声道”输出端口连接。另一端按 颜色分别与电视机的“视频”和“左，右声道”输入端口连 接．将本机电源线与２２０ Ｖ／５０ Ｈｚ交流电相连。具体操 作如图４所示。
整套设备体积小、重量轻、价格低，深受广大用户 的青睐，并得以迅速普及。笔者使用“ＤＱＬ一８型”罗盘 仪在国内许多地区进行了安装调试，从中总结了方便、 简捷的寻星定位法，归纳如下。供同行参考。
２ 接收系统安装前的准备工作
２．１天线安装地点选择
中星9号
装起来不难，就是调节角度比较麻烦。
一开始我们弄了好久都没弄起来，信号强度一直百分之六十，还以为坏掉了。
打了好几个电话给赵师傅，才发现调成了6B的，没弄对，再换到中星9，然后拿到室外慢慢调。
一定要一点点的移动位置，那个准确的位置是一闪即逝的，最好是一个人找方位，一个人在电视机前盯着，首先还是要调节锅上下的位置把信号强度找到百分之八十以上，然后再对准西南方左右微移，一定要一点一点移，慢慢地找就能找到信号质量了！我们最后调出来信号强度是93，信号质量58，只能这么多了，不过画面还都算清楚的了，46个台。
省了我装数字电视啊，装个数字电视要八百大元啊！天线仰角：47.62°方位角;35.22°。
因为是圆极化所以不用调整极化角。
调卫星天线方法首先你可以到这个网站/去根据你要接收的卫星查出天线安装所在地的仰角及方位角。
需要你免费注册一下。
到这个网站/去获得卫星的各项参数。
然后将天线按照你所得到的仰角及方位角参数大体将天线固定好。
连接好高频头，接收机，电视机。
打开电视机及接收机，给接收机输入卫星下行频率及符号率，选择极化方式，这时就可以调整天线了。
首先调整方位，转动的角度一定要小，而且要转一下停一停看看信号有没有变化，选取信号最大值，再调整仰角，如此反复多次，直到信号质量最大。
调整方位及仰角时一定要慢，最后再仔细调整一下高频头的极化角到信号质量最大，按确定。
OK。
中星9号接收机调整步骤：菜单→系统设置→确认→密码（0000）→确认→安装与信号检测→确认（调整天线到信号质量最大）→搜索→退出。
前不久国家广电总局近日透露，本月起，中星9号直播卫星终端将通过卫星传输方式，陆续进行软件空中升级。
届时，山寨”小锅盖”用户只能看到12套节目，直至完全黑屏。
对此广大的山寨锅用户和经销商的高度关注，因为山寨锅虽有身份”合法”与否的尴尬，但事实上它一年之内在全国发展了数千万用户的规模，有庞大的使用团体。
特别是存在于农村，小锅盖已遍及各个屋顶。
中九调试(中星九号的调试方法)
请买家注意：在没有调好信号质量之前不要搜索节目！！！！
天线安装好以后接上电视（电视需要切换到AV 视频状态）电视画面会显示《无信号》这时候按遥控器上的F3键(调星) 看信号强度是红色或是黄色的（百分之60以上）信号质量应该是0然后就看着信号质量去调天线的方向和仰角，方向对了信号质量马上《不需要等》就会变为绿色达到50左右（变为绿色）把天线固定一下就可以了按遥控器退出
键
天线要朝西南方向不可以有东西挡住阳台内最多隔着一层玻璃方向必须朝西南。
中星9号平板天线安装与调试
中星9号平板天线安装与调试视讯通科技设备有限公司为广大客户花最少的时间来调试安装中星九号卫星天线，特此制作成一套“鹦鹉式”的中星9号图文安装教程，供热心烧友参考安装使用，若有不明之处请来电咨询！我们将尽全力为烧友解决安装中遇到的重重困难。
注：我们早期平板天线包装是一流的！2009年新客户订购的中九套装包装均有改装！注：后期生产的25平板天线有些省去了“V”形片，为安装减少了步骤。
注意：这里的偏角只是针对深圳地区的用户所演示，外地的用户必须根据当地的纬度来计算，具体计算请参考：（整体方位角是在西南，初装者最好先识别好自家的安装条件是否允许）/Article/436.html注意：广东省的用户平板天线与水平面的夹角大约是36-42°之间调整容易对好卫星，外地客户天线仰角根据当地纬度计算，越往北移的客户天线的仰角越大（也就是说平板天线的朝向越低）。
注：待以上步骤做到万无一失的时候，接上数据线，进入系统设置，选择安装与信号检测并按下OK键盘，当信号强度和信号质量就会变成绿色（如下）。
当出现绿色指示时，证明平板天线完全对好中星9号卫星，此时选择自动扫描即可搜索到45套电视节目和43套广播电视节目，退出便可收看！中星9号卫星电视天线：一次性投入，以后永远不缴费，这是国家广播电视总局规定的村村通卫星电视节目永久免费！图象非常清晰，比有线电视的还清楚，因为是直播卫星，无需中转直接播放，目前只能收到45套节目省市卫视和43套广播节目（日后一定会增加频道的，因为有18个转发器目前闲置中，只用了其中4个转发器。
25公分平板天线采用的是“中国直播卫星”标准天线，直径只有25CM，非常适合城区郊区城乡安装，安装快捷，携带方便！中星九号接收器：采用的是“中国卫星直播”认证权威的专用接收器，有序列号（以后升级都凭这个）。
安装方法：中星九号卫星天线安装非常简单，只要确保你家正南方向无大型建筑物都可自行安装，非常简单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中星9号卫星安装与调试
由于中星9号采用ABS-S数字接收机接收，因此，必须拥有一台直播星的专用接收机才是成功接收的前提。
从官方公布的中星9号卫星场强图可以看出，在全国范围内均可以用45CM天线满意接收。
只需用原有的KU波段天线及高频头，加上ABS-S数字接收机，就可以成功收视中星9号的直播卫星节目了。
这里需强调的是高频头的选用，因为ABS-S数字接收机内臵只有四组接收参数，且高频头本振默认为10750MHZ，并且根本就没有高频头本振设臵这一项，所以一定要选用10750MHZ本振的高频头，最好还是左旋极化的高频头，如果手头没有，可以用相近本振值的高频头来改制，如10678、10600的都可以。
若采用日本原装小耳朵也很合适，当年接收天浪直播节目效果非常好，如今收中国自己的直播星也是可以的，只不过要将本振频率由10678MHZ改为10750MHZ，并将右旋极化改为左旋极化即可。
有了合适的器材就可以接收：中星9号村村通广播电视节目表了，可以用手头的普通DVB先引导一下，即用95°E卫星做参考，就很容易收下直播星了。
在普通数字机中输入12686、H、28000这组参数，因为信号很强，所以很快就能定位，暂固定一下天线，换上直播星的专用机，开机画面，很明显，这是“村村通广播电视”专用机，如果是第一次使用且天线未对准卫星，则会出现搜索节目的界面，当然是没有节目的，会出现相应的信号提示。
按遥控器上的菜单键，就进入了本机的主菜单，包括频道浏览、节目指南、信息服务和系统设臵四项，选到最后一项时按确认键，在弹出的界面中输入密码，一般出厂默认是0000。
进入系统设臵界面后，第一项就是安装与信号检测，机内已预臵了4个接收参数，这四个参数不可以修改，也不能添加其他参数。
按左右键可以选择这四个参数，按下确认键后，信号强度栏会有信号显示，红色的信号条有相应的百分数，这就证明高频头与接收机连接良好。
此时可以调整天线的方位和仰角了，即在原95°E卫星的位臵方位角向西转3°左右，仰角向下调1°，就可找到信号，细调直至信号强度和信号质量条由红变绿，且二者的数值最大，就说明已经对准卫星，此时将天线固定即可。
当然如果调星熟练且知其大致的角度，也可以直播用ABS-S专用机中的信号检测菜单来定位调星，高频头的极化角不用调整，因为是圆极化工作方式。
如果使用的是普通线极化高频头，虽然可以收到信号，但是是有损耗的，如果加入极化片，且信号质量至少可以增加8%。
只要天线对准卫星，上面的日期及时间也与当时的北京时间同步了，选择自动搜索，就可以将节目全部接收下来了，共可收到47套电视节目和47套广播节目。
中星9号村村通直播卫星广播节目，这些节目有如下特点：1、节目名称均为中文名称，因为机内有二级简体中文字库，且每个节目都有固定的节目号码；
2、每个节目有完善的节目表（EPG），也就是节目指南，方便收看；
3、在看电视、听广播之外，还可以收看节目附带的信息服务。
这些服务除在菜单中可以选择外，在遥控器上也有相应的快捷键，可以一键进入而不必再进入菜单。
如点击信息服务，就进入了其主界面，包括时事新闻、农业资讯、科教园地、天气预报等四大板块，选择新闻时事，进入分页面，再分别选择相应标题，进入更详细的
内容介绍。
打开菜单中的频道浏览，就可以看到相关的节目列表，右侧有此节目的预览画面，可以用上下页键进行翻页，广播节目也是如此。
EPG功能是直播卫星节目的一个特点，它为我们收看节目提供了很大的方便，按遥控器上的节目指南键，就打开了这个菜单，可以随时查看某个节目几天内的节目表，犹如免费订阅了一份广播电视报。
当使用遥控器换台时，EPG也会叠加在画面的下面，提供当前正在播出的节目以及下一时段播出的节目，并有当前的实时时间显示。
切换到广播模式，它有一个固定的画面，类似于实时的频谱显示，下面同样有广播节目的节目表。
现在中星9号的节目仍处于试播阶段，预计近期便可正式播出，现在的47套广播和47套电视节目是属于一期的村村通直播工程，节目是完全免费的。
目前还有18个大功率转发器闲臵，以后肯定会上更多的精彩节目，让我们试目以待。
仰角：28.25 （偏馈天线28.25-20=8.25）方位角：南偏西31.80。
