抽水试验报告
抽水试验报告
（三）、抽水试验现场资料整理
进行抽水试验时，需要在现场整理编制下列曲线图表，可及时了解试验进行情况，检查有无反常。
1、Q、s~t过程曲线；
2、Q=f（s）关系曲线；
（四）、成井工艺
主抽水井T2W1、T2W2，孔径Ф200，泥浆钻进，钻至预定深度，然后下井管（井径Ф108），用清水冲孔洗井后填砾。
第一层微承压含水层为③-2c3+d3-4粉土夹粉砂，隔水顶板为②-1b2-3粘土、粉质粘土、②-2b4粉质粘土、淤泥质粉质粘土、②-3b2-3粉质粘土和③-1b1-2层粉质粘土，隔水底板为③-3b1-2层粉质粘土（层顶埋深）。
第二层微承压含水层为③-4b2-3粉质粘土（含团块状粉细砂）、③-4c1-2+d1-2层粉砂夹粉土、③-4e层含卵砾石粉细砂，隔水顶板为③-3b1-2层粉质粘土、③-3b2-3层粉质粘土和③-3b3-4层淤泥质粉质粘土、粉质粘土，隔水底板为下伏岩层（层顶埋深）。
1、地表水
场地内地表水体极为发育，沟塘众多，深浅不一。场地南侧有东西向的洋山河，西侧前庄南路以西为内河。勘察期间场地内地表水体水面高程为~（吴淞高程系），水深~，淤泥厚度~。经调查了解，洋山河近十年最高水位约为（吴淞高程系）、内河近十年最高水位约为（吴淞高程系）。
场地内及周边地表水与地下水存在着较为密切的水力关系——互补关系，且对工程建设有较大影响。
（2）基岩裂隙水
基岩裂隙水按含水岩层的岩性划分为碎屑岩类裂隙水。勘探揭示，碎屑岩类裂隙水的含水层为白垩系葛村组（K1g）泥质粉砂岩。岩层风化强烈，强风化岩层中含有少量风化裂隙水；
试 验报告
深部风化裂隙减弱，存在构造裂隙，但裂隙呈闭合状，多泥质充填，根据区域水文地质资料，其渗透性较差，水量贫乏。
抽水试验报告
铜仁骏逸江山商住楼钻孔抽水试验报告1、钻孔抽水试验选用钻孔ZK69作单孔抽水试验，位于ZK39和ZK40轴线的之间，孔口高程253.7m，孔深26.8m，孔径φ130。
钻孔地质资料详见ZK69柱状图。
单孔稳定流抽水试验作三次降深： S1=4.98m， Q1=0.513L/S； S2=3.00m， Q2=0.349L/S；S3=1.50m， Q3=0.203L/S。
本次抽水试验参照现行《贵州省地方标准》（DB22/46—2004），作反向抽水，动水位观测时间在开始抽水后第3、5、10、30、45、60、90分钟进行观测，以后每30分钟观测一次，稳定后可延至1小时1次，并与流量观测同步。
每次降深稳定的延长时间分别为16、8、6小时。
停泵后立即进行恢复水位观测，观测时间间隔与抽水试验要求相同，观测孔的水位观测时间与抽水孔同步，抽水试验情况详见抽水试验综合成果表。
根据抽水试验资料，降深及流量随时间的过程曲线见图2，Q-S曲线为抛物线特点，结合场地岩性特征可确定场地地下水为岩溶潜水，根据钻孔水文地质结构和区域水文地质资料，抽水孔为潜水非完整井。
2、影响半径的确定据地质出版社《水文地质手册》P546图解法确定影响半径，在抽水试验中，特选用与抽水孔在同一线上的ZK70、ZK71、ZK72作水位变化观测孔。
在直角坐标系上，将抽水孔最大降深S1=4.98m抽水时，与分布在同一直线上的各观测孔的同一时刻所测得的动水位连起来，沿曲线趋势延长，与抽水前的静止水位线相交，该交点至抽水孔的距离就是影响半径，R=19.20m,见图4。
3、渗透系数K的计算按地下水动力学中单孔潜水非完整井考虑，渗透系数K 按下列公式计算：式中：Q—涌水量，m3/d,取值: Q=0.513L/s =44.32m3/dS—水位降深，m，取值:S=4.98mL—有效进水段长度，m，取值:L=19.48mR—影响半径，m，取值:R=19.20m，由观测孔资料确定。
抽水试验报告
抽水试验报告一、引言深基坑是城市建设中常见的工程，其施工过程中常会涉及地下水。
为了了解地下水的水质和水位，以及对基坑施工的可能影响，需要进行抽水试验。
本次试验旨在通过抽水试验，获取并研究深基坑地下水的相关参数，为基坑工程的施工提供科学依据。
二、试验设备和方法1.试验设备：本次试验使用了水泵、水位计以及水样采集器等设备。
2.试验方法：（1）确定试验地点：选择一深基坑工地作为试验地点，并将试验点确定在基坑附近，以确保地下水的获取。
（2）安装水位计：在试验地点附近挖掘一个试验井，将水位计安装在试验井中，并记录初始水位。
（3）设置水泵：在试验地点附近安装水泵，并与试验井相连。
通过控制水泵的开启和关闭，实现地下水位的改变，并记录不同时间段的水位变化。
（4）采集水样：在试验的不同时间点，使用水样采集器采集地下水样本，送至实验室进行水质分析。
三、试验结果与分析1.水位变化曲线图：根据试验结果，我们制作了基于时间的水位变化曲线图。
从图中可以看出，在开始抽水后，地下水位逐渐下降，直至稳定。
当停止抽水后，水位开始逐渐恢复至初始水位。
这表明水位与抽水的时间和强度密切相关。
2.水质分析结果：将试验期间采集的水样送至实验室进行水质分析，结果显示，在试验地点的水质为优良。
水样中包含的主要物质为溶解性氧、硫酸盐、硝酸盐、氯化物等。
其中，硫酸盐和硝酸盐的含量较高，这可能与周围环境和地质条件有关。
四、结果讨论通过本次实验，我们获得了深基坑地下水的水位变化和水质情况。
根据水位变化曲线，我们可以估计地下水位和抽水时间的关系，并掌握抽水过程中水位的变化规律。
根据水质分析结果，我们对地下水的水质进行了初步评估，发现了硫酸盐和硝酸盐的较高含量。
五、结论1.地下水位与抽水时间和强度相关，可以通过抽水控制地下水位。
2.试验地点的地下水水质为优良，但硫酸盐和硝酸盐的含量较高。
六、试验总结与改进建议通过本次试验，我们对深基坑地下水的水位和水质有了初步了解。
钻孔抽水试验报告
钻孔抽水试验报告目录第一章抽水试验成果报告 (4)1工程概况 (4)2实施深井降水背景 (4)2.1 搅拌桩试桩 (4)2.2 地质条件勘探 (4)2.3 降水方案的确定 (5)3降水试验的目的和任务 (6)4试验场地的选择 (6)5降水试验方案的实施 (6)5.1 试验井的结构及平面布置 (6)5.2 试验井及观测井技术参数 (7)5.3 降水设备 (7)5.4 试验步骤 (8)5.5 试验数据记录表 (8)5.6 抽水试验设备器具配置 (8)5.7 人员配置 (9)5.8 抽水试验数据观测要求： (9)6试验数据成果汇总 (10)7水文地质参数计算及整理分析 (12)7.1 渗透系数k值计算 (12)7.2影响半径R计算： (14)7.3 水文地质参数成果 (14)第二章基坑深井降水设计方案 (15)1降水深度 (15)2含水层水文地质参数确定 (15)3基坑总涌水量 (15)4干扰井单井出水量 (16)5总井数 (16)6降水井布置 (16)7降水井结构 (17)8水泵选型 (17)9降水供电设计 (17)10降水运行工期安排 (18)11深井降水工程量 (19)12意见与建议 (19)第三章深井降水施工方案 (20)1施工方案 (20)2施工顺序及工期安排 (20)3降水井成井施工 (20)3.1 施工工艺流程 (20)3.2 施工方法 (20)4排水施工 (22)5供电设施 (22)5.1 变压器 (22)5.2 备用电源 (22)5.3电缆敷设 (22)6降水井运行及管理 (22)6.1 水位和水量控制 (22)6.2 井管保护 (22)6.3 降水运行保障措施 (22)7降水井施工设备、人员配置 (24)8质量保证措施 (26)9安全和文明施工、环境保护措施 (27)第四章降水施工、运行管理费用 (28)1钻井费用 (28)2降水井运行费用 (28)3电缆、排水管费用 (28)4合计费用 (28)黑龙江干流堤防工程第二十标街津口闸现场抽水试验成果报告及基坑深井降水设计和施工方案第一章抽水试验成果报告1 工程概况街津口闸址河床高程43.3~45.28m左右，揭露的地层岩性主要有：①低液限粉土、②级配不良中砂、③级配良好中砾、③-1级配不良中砂、④低液限粉土、⑤级配良好中砾、⑥低液限粘土、⑦级配良好中砾等。
抽水试验报告
抽水试验报告抽水试验是指对地下水井进行测试，以确定井的水文地质特性，包括井的生产能力、水位变化、水化学特性等等。
本报告将详细介绍抽水试验的过程和结果。
一、抽水试验的目的及意义抽水试验的主要目的是为了测定井的储水能力、地下水的流动状态和水文地质条件，进而确定井的生产能力、水位变化规律和水化学特性，指导水资源的开发和管理。
抽水试验对于地下水开发利用具有重要的意义，尤其对于确定井的生产能力和水位变化规律等方面有重要的指导作用。
二、抽水试验的方法本次抽水试验采用了静态抽水试验的方法进行，测试周期为48小时。
在试验期间，以恒定流量的方式排出水井的地下水量，从而确定井的水文地质特性。
三、试验过程1.试验前的准备工作a. 检查设备在进行试验前，首先需要检查设备，确保设备齐全完好、使用安全可靠。
检查设备包括泵、试验管、计时器、空气压缩机等，确保这些设备能够正常运转。
b. 制定试验计划制定试验计划是试验的关键，需要根据实际情况制定合理的试验方案。
试验计划需要考虑井的深度、直径、孔径以及孔隙度、渗透系数等地下水文地质参数，在此基础上确定试验周期。
c. 安装试验管试验管是连接地下水井和地面设备的管道，安装试验管需要特别小心谨慎。
在安装试验管时，需要确保试验管与井壁之间的空隙足够小，以防止地下水通过空隙渗透入土壤和岩石中。
2.试验过程中的数据测量a. 测量地下水位在试验中需要不断地测量井口的水位，以便了解井的液位变化情况。
为了确保水位的准确性，测量需要同时进行多次，然后取平均值。
在试验期间，需要测量地下水的流量，以确定井的生产能力。
测量地下水流量的方法有多种，包括喷嘴测量法、磁流量计法、涡街流量计法等。
3.试验后的数据处理和分析在试验结束后，需要对试验数据进行处理和分析，以确定井的水文地质特性。
数据处理和分析包括流量曲线绘制、水位变化规律分析、水力学参数的计算。
四、试验结果及分析本次试验的结果显示，井的水位随时间的变化呈现出一个典型的随时间逐渐下降的趋势，而井的流量则随时间的变化对应呈现出一个典型的随时间逐渐上升的趋势。
吉田国际广场水文地质抽水试验报告(04-T-038)

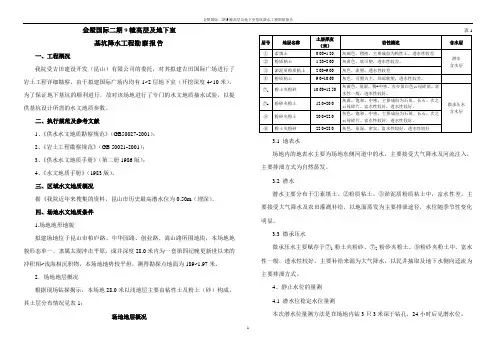

金墅国际二期9幢高层及地下室基坑降水工程勘察报告一、工程概况我院受吉田建设开发（昆山）有限公司的委托，对其拟建吉田国际广场进行了岩土工程详细勘察，由于拟建国际广场内均有1~2层地下室（开挖深度4~10米）。
为了保证地下基坑的顺利进行，故对该场地进行了专门的水文地质抽水试验，以提供基坑设计所需的水文地质参数。
二、执行规范及参考文献1、《供水水文地质勘察规范》（GB50027-2001）；2、《岩土工程勘察规范》（GB 50021-2001）；3、《供水水文地质手册》（第二册1986版）；4、《水文地质手册》（1983版）。
三、区域水文地质概况据《我院近年来搜集的资料，昆山市历史最高潜水位为0.50m（埋深）。
四、场地水文地质条件1.场地地形地貌拟建场地位于昆山市柏庐路、中华园路、创业路、嵩山路所围地块，本场地地貌形态单一，隶属太湖冲击平原，成井深度28.0米内为一套第四纪晚更新世以来的冲积相~浅海相沉积物，本场地地势较平坦，测得勘探点地面为189~1.97米。
2．场地地层概况根据现场钻探揭示，本场地28.0米以浅地层主要由粘性土及粉土（砂）构成，其土层分布情况见表1：场地地层概况表13.1 地表水场地内的地表水主要为场地东侧河道中的水，主要接受大气降水及河流注入，主要排泄方式为自然蒸发。
3.2 潜水潜水主要分布于①素填土、②粉质粘土、③淤泥质粉质粘土中，富水性差。
主要接受大气降水及农田灌溉补给，以地面蒸发为主要排泄途径，水位随季节性变化明显。
3.3 微承压水微承压水主要赋存于⑦1粉土夹粉砂、⑦2粉砂夹粉土、⑨粉砂夹粉土中，富水性一般，透水性较好。
主要补给来源为大气降水，以民井抽取及地下水侧向迳流为主要排泄方式。
4、静止水位的量测4.1 潜水位稳定水位量测本次潜水位量测方法是在场地内钻3只3米深干钻孔，24小时后见潜水位。
4.3 微承压水稳定水位量测本次微承压稳定水位量测利用MF47型万能用电表在抽水井中量测，测得的微承压稳定水位标高为0.02~0.35米。
抽水试验报告4.24
4.2 资料整理 现场资料整理主要是绘制 Q-t 曲线、s-t 曲线，详见以下：
8
Q-t 曲线、s-t 曲线表
第二章：试验场地工程工程地质及水文地质条件 2.1 气象水文 杭州市地属亚热带季风气候区。四季分明，温暖湿润，雨量充沛。多年平均 气温 16.5℃，极端最高气温 40.3℃（2003 年 8 月 1 日），极端最低气温-9.6℃ （1969 年 2 月 6 日）。历年平均降雨量 1400.7mm，年最大降水量 2354.6mm，年 最小降水量 951.7mm，年均大雨(日雨量≥25mm/d)以上日数 16 天左右，年均暴 雨（日雨量≥50mm/d）以上日数 3.5 天，年均大暴雨（日雨量≥100mm/d）以上 日数不到 0.5 天。降雨主要集中在 4～6 月（梅雨季）和 7～9 月（台风雨季）， 梅雨季降水强度不大，但持续时间长，极有利于地下水的补给，是地下水的丰水 季 节 。 日 最 大 降 雨 量 191.3mm （ 2007.10.7 ） ， 1 小 时 最 大 降 雨 量 77.6mm(1987.7.22)。年均蒸发量 1252.8mm，多年平均相对湿度 80～82%；多年
m m
各观测井降深情况见下表： 各观测井降深情况表
抽水次序 第一级降深 第二级降深 第三级降深
.40 9.50 11.10
第四章：试验资料整理 4.1 原始记录整理 将现场采集的每阶段数据进行了汇编，详见以下： 第一阶段：抽水孔与观测孔的抽水及恢复的 t-s 记录；流量观测记录 第二阶段：每个落程的水位观测记录、流量观测记录 第三阶段：抽水孔与观测孔的抽水及恢复的 t-s 记录；流量观测记录
1
平均雷暴日数 36 天，最多雷暴年 56 天；多年平均大雾 51 天，最多大雾年 64 天；全年平均日照 1899.9 小时，无霜期 209 天；最大积雪厚度为 30cm。 夏季盛行南-西南风，年平均风速 1.3～2.4m/s，冬季盛行西北风，全年主导 风向以西南风和西北风为主，其频率分为 10%～25%。全年 0～3.0m/s 风速所见 比例为 92.4%。 7～9 月份易受台风影响， 据杭州气象台实测历史最大风速为 28m/s （1967 年 8 月），风向 ESE。 2.2 场地工程地质条件 根据详勘报告，各地基岩土层的分层描述如下: ①1 杂填土：杂色，松散，以碎石、砖块、砼块、建筑垃圾等为主，粘性土、 粉土充填其中，含较多植物根茎，夹有少量有机质、腐殖质，局部为硬度较高的 老建筑物基础，层厚 2.20～5.50m。 ③-1 粘质粉土：灰色、灰黄色，湿~很湿，稍密，含云母碎片，该层全场分 布，层顶高程 1.38～4.89m，层厚 5.90～9.50m。 ③-2 砂质粉土夹粉砂：灰色、灰黄色，湿，稍密~中密，含云母碎片，夹粉 砂，该层全场分布，层顶高程-3.16～-6.18m，层厚 2.50～5.80m。 ③-3 粘质粉土：灰色，很湿，稍密，含云母碎片，底部粘粒含量较高，该 层全场分布，层顶高程-7.44～-10.45m，层厚 2.80～6.60m。 ④淤泥质粉质粘土：灰色，流塑，含腐殖质、有机质，局部夹薄层粉土，该 层全场分布，层顶高程-11.54～-14.67m，层厚 2.10～6.80m。 ⑤粉质粘土：上部灰绿色、下部灰黄色，可塑~硬可塑，含云母及氧化铁斑 点，局部夹薄层状粉土，该层全场分布，层顶高程-16.76～-19.78m，层厚 2.70～ 6.70m。 ⑦-1 粉质粘土混粉砂:灰黄色，可塑，含氧化铁斑点和少量云母碎片，混粉 砂，局部粉砂含量较高，该层全场分布，层顶高程-20.64～-24.34m，层厚 1.20～ 6.00m。 ⑦-2 粉砂:灰黄色，饱和，中密，以粉砂为主，局部含细砂和少量粘性土， 偶见少量砾石，底部砾石含量增多，⑦-1 粉质粘土混粉砂:灰黄色，可塑，含氧 化铁斑点和少量云母碎片，混粉砂，局部粉砂含量较高，该层全场分布，层顶高 程-22.70～-27.46m，层厚 1.20～6.20m。
吉林大学抽水试验设计报告
目录第一章、项目概况 (2)第二章、工作区概况 (2)1、地理位置 (2)2、地形地貌 (2)3、气象水文 (3)4、地质条件 (3)5、水文地质条件 (4)6、井孔及地下水流场 (4)第三章、抽水试验目的 (5)第四章、抽水试验设计依据 (5)第五章、抽水试验方案 (5)第六章、抽水试验技术要求 (6)1、水位监测 (6)2、流量监测 (6)3、水温监测 (6)4、水质监测 (7)第七章、水文地质参数计算方法 (7)1、稳定流Dupuit公式法 (7)2、Theis 配线法 (7)3、Jacob 直线图解法 (7)4、水位恢复法 (7)第八章、预期成果 (7)（吉林大学2012级地下水秘）第一章、项目概况吉林大学地下水长期观测试验场位于吉林大学朝阳校区地质宫后侧的小型地下水原位试验场，始建于2010年10月，占地约1500m2。
配置TRM-ZS2型小型气象站、PC-2S型土壤水分测定系统以及8眼地下水位动态长期监测井。
作为吉林大学地下水科学与工程专业、水文与水资源工程专业的综合实践场所，试验场具备气象观测、地下水位动态观测、土壤水分观测、地下水水质监测等功能。
自2012年开始，该试验场地增加了本科三年级生产实习的抽水试验内容。
第二章、工作区概况（地理位置，分布范围，地形地貌，气象水文，地质与水文地质条件，井孔位置分布，井径、深度、高程，初始流场等值线）1、地理位置抽水试验场位于长春市中部吉林大学朝阳校区内，长春市是吉林省省会，是全省的政治、经济、文化和交通中心。
地处我国松辽平原东部，是东部低山丘陵向西部台地平原的过渡地带。
地理坐标为E 125°11′~125°27′，N 43°45′~44°00′。
西北与松原市毗邻，西南和四平市相连，东南与吉林市相依，东北同黑龙江省接壤。
第二松花江、饮马河、伊通河纵贯其间，伊通河为主要河流，沿河两岸则为平坦的冲积平原。
2、地形地貌长春到四平深断裂是一条分割山地与平原的朱构造线，构造线以东为隆起区，以西为沉降区，长春地区位于隆起区和沉降区之间。
抽水试验报告
武汉市城市天然气供气工程（二期）天兴洲长江穿越工程抽水试验报告编写：龙治国陈德明审核：张杰青高振宇审定：官善友武汉市勘测设计研究院二○○六年五月目录一、前言二、水文地质条件概述三、成井施工四、试验目的五、计算公式六、计算数据及结果附图:抽水试验综合成果图一、前言武汉市城市天然气供气工程（二期）天兴洲长江穿越工程（以下简称天然气长江穿越工程）是我国西气东输工程武汉段的重要组成部分，也是武汉市天然气高压管道闭合成环的重要节点。
拟建天然气长江穿越工程拟从长江南岸青山区建设十一路与临江大道交汇处（青山港武丰闸）附近柳林公园内（坐标为X = 392793.434,Y =539422.737）穿越长江右汊（青山夹水道）、天兴洲、长江左汊（沙口水道）至长江北岸江岸区谌家矶新河大桥西侧平安铺村附近（坐标为X=396779.554,Y=536979.318）。
天然气管道直径为DN700mm，设计压力2.5MPa，总长约4.6754km左右，拟采用非开挖方式穿越长江。
据我院于2006年3月6日完成的该工程可行性研究及初步设计阶段岩土工程勘察报告，设计初步确定了采用定向钻方案，分四段穿越长江，其中长江左右两汊采用一次定向钻通过，天兴洲体采用两次定向钻通过。
四段穿越管道的连接以及与该工程以外的管道连接拟设5个工作坑（井），采用大开挖的方式施工。
为求取天然气长江穿越工程天兴洲穿越连接点附近地层的水文地质参数，我院于2006年4月13日至4月25日，对该工程场地进行了水文地质勘察。
分别在天兴洲北侧防洪堤附近和南侧防洪堤附近，各打凿抽水试验井1口，观测井3口；并于4月17日8时至4月19日3时在天兴洲北侧进行了3个降深的稳定流抽水试验，4月23日14时至4月25日11时在天兴洲南侧，进行了3个降深的稳定流抽水试验。
二、水文地质条件概述天兴洲位于长江中心，四面被江水包围，地层为第四系冲积形成的粘性土、砂类土，下伏基岩，地质结构特征简要如下：天兴洲北侧抽水试验孔附近地层0～2.0m左右为杂填土2.0～4.0m左右为淤泥4.0～8.0m左右为粘性土8.0～16.0m左右为粉砂夹粘性土16.0～23.0m左右为粉细砂23.0～27.0m左右为粘性土夹粉砂27.0～38.0m左右为粉细砂38.0～42.0m左右为中粗砂混砾卵石42.0m以下为基岩该场地地下水主要为8.0～42.0m砂层中的孔隙承压水，受长江江水影响较大，含水层厚度为34.00米左右。
xx站抽水试验报告3
广州市轨道交通八号线北延段工程（文化公园~白云湖段）xx站抽水试验报告安徽水文地质工程地质公司南京分公司二0一五年三月1 试验概况1.1试验目的2015年3月9日利用场地已施工完成的4口降水井进行抽水试验。
试验的主要目的为：检验降水井成井质量，初步获取水文地质参数，并验证基坑降水方案能否满足开挖要求。
图1-1抽水试验井分布示意图图1-2 地层结构与降水井结构示意图1.2试验完成情况本次试验由于场地的限制条件，具体试验完成如下：（1）先开启6#，观测7#、8#水位变化；对观测井水位的观测在正式抽水试验开始后第1、2、3、4、6、8、10、15、20、25、30、40、50、60、80、100、120、150min各观测一次，以后每隔60min观测一次，直至水位稳定。
（2）待水位基本稳定后，停泵观察水位恢复情况，基本恢复到初始位置后，进行群井抽水试验，抽6#、8#、9#，同样对观测井7#水位的观测，在正式抽水试验开始后第1、2、3、4、6、8、10、15、20、25、30、40、50、60、80、100、120、150min各观测一次，以后每隔60min观测一次，直至水位稳定。
3抽水试验数据3.1初始水位试验前，测得各观测井初始水位埋深为3.02~3.12m。
初始水位标高约为5m。
表3-1 初始承压水位3.2 水位降深试验过程中，6#单井出水量可达10m3/h，6#单井抽水时，各观测井水位降深见表3-2、图3-1。
群井抽水试验各抽水井单井出水量约为10m3/h，出水量较大。
表3-2单井抽水主要数据一览表图3-2单井抽水s-t曲线图图3-3群井抽水s-t曲线图4 水文地质参数求取 4.1稳定流计算（1）利用多孔潜水井公式计算渗透系数K:()1112120.16K arsh arsh Q l l l S S r r --⎡⎤=⨯-⎢⎥-⎣⎦K —渗透系数，m/d ；R —影响半径，m ；Q —抽水流量，m 3/d ；r —距抽水井距离，m ； l ——滤管长度，m ；计算结果如下：表4-2渗透系数计算表（2）利用降水影响半径经验公式估算影响半径值：2R =4.2非稳定流计算根据抽水试验开始后，绘制同一观测孔实测的s-lgt 曲线；将s-lgt 曲线的直线部分延长，在零降深线（即横轴上的lgt ）上的截距的t 0；求出直线斜率i ，取一个周期相对应的降深Δs，则i=Δs，则可计算T ，K 。
抽水试验报告
1、前言1.1工程概况襄阳滨湖春晓花园项目位于襄州区航空路以南，规划车站路以东，该项目由两栋21层住宅楼和两栋11层住宅楼组成，下设一层整体地下室。
总用地面积17615m2，建设用地面积10179m2，总建筑面积40251m2, 其中地上总建筑面积26413 m2,地下总建筑面积26413 m2，停车位236 个。
场地整平标高为67.50m。
地基允许变形量0.002L（ L为相邻柱基的中心距离mm）,1#、2#住宅楼的整体倾斜允许值为0.0025，3#、4#住宅楼的整体倾斜允许值为0.003，1#、2#、3#、4#高层住宅楼中心点的计算沉降量为200mm。
各建筑物具体概况如下表⑴：拟建建筑物概况表表为获取场地含水层水文地质参数，为基坑降水提供水文地质参数，布置抽水试验井一口CS1（勘探孔DK5号孔附近）作抽水试验孔。
受建设方委托，我公司于2014年4月15日进场，4月24日完成抽水试验等外业工作，井深约20.0m，抽水试验采用三次降深。
通过抽水试验，基本上掌握了该场地水文地质参数。
1.2执行标准及规范本工程主要执行下列标准及规范:《工程地质手册》（第四版）《水利水电工程地质手册》《供水水文地质勘察规范》（GB50027-2011）；《城市供水水文地质勘察规范》（CJJ16-88）;2、地形、地貌及地质概况襄阳滨湖春晓花园项目位于襄州区航空路以南，规划车站路以东，南距唐白河不足1Km，勘探点高程在66.70m ~ 67.21m之间，整个场地地面相对平坦，高差仅0.51m。
地貌单元上属汉江（唐白河）U级阶地，场地土层自上而下为第四系上更新统（Q3）冲洪积粉质黏土、细砂、圆砾，下部为第四系中更新统（Q2）冲洪积中砂、粉质黏土、圆砾。
3、水文地质条件拟建场区位于汉江（唐白河）U级阶地，地下水主要为填土层中的上层滞水和细砂、中砂、圆砾层中的孔隙承压水。
上层滞水：赋存于上部①填土层中，补给来源为大气降水，靠自然蒸发排泄，其水位变化较大，无统一自由水位，水位随大气降水及地表排水强度波动，一般为季节性含水，雨季含水，旱季疏干。
抽水试验报告
抽水试验报告一、前言抽水试验是一种常见的工程实验方法，能够评估和测试液体在管道和系统中的行为表现，以验证设计的可行性和性能。
本次抽水试验的目的是对某水利工程进行性能测试和评估，本报告将详细记录试验过程、数据分析和结果讨论。
二、试验概况试验时间：2022年5月1日至5月3日试验位置：某水利工程A区试验设备：A型水泵、B型水泵、C型水泵试验对象：某特定流量水流三、试验过程为保证试验的准确性和可靠性，我们按照以下步骤进行试验：1. 准备工作在试验前，我们仔细清理和检查试验设备，确保其处于良好的工作状态。
同时，根据设计需求，将水流的初始压力和温度进行测量和记录，以备后续数据分析使用。
2. 细致试验计划根据试验目标和设计要求，我们制定了细致的试验计划。
试验计划包括了试验的时间安排、设备的调试和操作流程、数据采集和记录方式等。
通过合理的试验计划，我们能够对试验过程进行有效的控制和监测。
3. 试验参数设置根据设计要求和试验目标，我们设定了一系列试验参数，包括水流量、扬程、转速等。
同时，根据试验需要，我们对试验参数进行了灵活调整和变化，以满足不同工况下的性能测试要求。
4. 数据采集和记录在试验过程中，我们采用先进的数据采集系统和设备，实时记录和监测试验数据。
通过对试验数据的采集和记录，我们能够获得清晰的数据图表和分析结果，进而深入了解试验对象的性能表现。
5. 试验结果分析根据试验数据，我们对试验结果进行了详细的分析和讨论。
通过对水流的流速、压力、温度等参数的综合分析，我们能够得出试验设备的工作性能、系统的水力特性以及流体行为的规律性结论。
四、试验结果与讨论根据试验数据和结果的分析，我们得出以下结论：1. 在不同流量下，A型水泵、B型水泵和C型水泵均能够稳定运行，并满足设计要求。
2. 随着流量的增加，水泵的出口压力逐渐增大，但增长速度有所减缓。
此结果表明，水泵能够有效地抵抗水流的阻力，并保持较为稳定的输出。
3. 试验过程中，水泵的工作温度保持在正常范围内，未出现明显的过热或过冷现象。
矿井抽水报告模板范文
矿井抽水报告模板范文一、报告摘要本报告旨在分析某矿井的抽水情况，以及对后续生产安全构成的影响。
通过对矿井的现场勘查和数据分析，得出了以下结论：1.矿井的抽水装置运行正常，抽水流量符合设计要求；2.矿井周边地质环境复杂，需进行压力实验；3.抽水对地下水位和水质造成影响，应建立有效控制措施。
因此，通过进一步监测和加强管理，可以保证矿井的安全生产。
二、矿井抽水情况1. 抽水装置矿井抽水装置采用XX型号水泵，安装在井下的抽水井筒内部。
经过实际检测，水泵运行正常，抽水流量稳定，符合设计要求。
另外，抽水井筒内部结构完好，未发现渗漏现象。
2. 环境勘查在矿井周边进行环境勘查时，发现该区域地下水含量较高，且地质构造复杂。
需要进行压力实验，以避免发生地下水涌入的现象。
3. 抽水对地下水位和水质的影响通过对矿井周边地下水位和水质的监测，发现矿井的抽水对周边地下水位和水质都有一定的影响，但影响范围有限。
三、结论与建议本报告分析了矿井抽水的情况，得出了以下结论：1.矿井抽水装置运行正常，抽水流量符合设计要求；2.矿井周边地质环境复杂，需进行压力实验；3.抽水对地下水位和水质造成影响，应建立有效控制措施。
基于以上结论，我公司提出以下建议：1.加强矿井周边地下水位和水质的监测，及时发现异常情况并采取相应措施；2.建立有效的抽水控制措施，减少抽水对周边地下水位和水质的影响；3.进行压力实验，减少地下水涌入的风险；4.加强矿井抽水装置的日常维护，确保装置的长期稳定运行。
四、参考资料1.矿井抽水手册；2.矿山地质环境监测标准；3.某矿山抽水设备使用说明书。
抽水试验报告(深基坑-地下水工程专业金奖)
安徽焦炭联产甲醇工程一期年产60万吨甲醇项目A1标段抽水试验报告上海设计集团上海工程有限公司二零一一年一月安徽焦炭联产甲醇工程一期年产60万吨甲醇项目A1标段抽水试验报告编写:审核:审定:上海设计集团工程有限公司二零一一年一月二十八日目录第一章前言 (1)第一节工程概况 (1)第二节现场抽水试验 (1)第二章场地地质及水文地质条件 (4)第一节场地地质条件 (4)第二节水文地质条件 (6)第三章单井抽水试验 (6)第一节水文地质钻探 (6)第二节抽水试验 (7)第三节抽水试验观测孔动态 (8)第四节抽水试验参数计算 (10)附件 (15)第四章结论及建议 (17)第一节结论 (17)第二节建议 (17)第一章前言第一节工程概况安徽化工有限公司入驻二坝开发区拟建年产60万吨甲醇项目。
本次拟建为A1区运煤地槽，基坑周长为491m，面积约4519m2。
本基坑开挖深度为自然地面以下6.5～12.7ｍ，已经挖穿承压含水层。
基坑采用三轴搅拌桩止水帷幕，深度为16.6～25.6米，没有隔断承压含水层。
同时本基坑场区内沟塘纵横，场地东南侧为长江，距离本场区较近。
基坑开挖范围内地基土层多为砂性土，含水量特别丰富，且含水层很厚，而基坑开挖又较深，地下水对基坑开挖影响特别大。
鉴于地下水对4#转运站基坑开挖时造成的不利影响，为充分观测和掌握承压水抽水引起对含水层地下水位变化特征、求取水文地质参数、以及降水过程中引起的固结沉降影响，为基坑设计、施工方案制定和优化，有必要在泄煤地槽基坑开挖前做一次有针对性的地下水水文勘察及专项抽水试验。
我公司于2011年1月对该工程进行了水文地质试验，并进行该段工程的地质调查、水文地质调查、钻探、抽水试验等。
根据该地区水文地质条件，进行了两组非稳定流的单井抽水试验，共布置了3个试验井。
第二节现场抽水试验一、目的、任务（一）目的本次试验分为两部分：小流量的单井抽水试验，大流量的单井抽水试验。
抽水试验报告
南水北调中线一期工程总干渠沙河南～黄河南郑州2段第三施工标段金水河抽水试验报告目录第一章：工程概述及试验目的 (1)1.1工程概述 (1)1.2本次抽水试验的目的 (1)第二章：试验场地工程工程地质及水文地质条件 (2)2.1气象水文 (2)2.2场地工程地质条件 (2)2.3水文地质条件 (3)第三章：抽水试验设计与实施 (4)3.1抽水井及观测井的设计与布置 (4)3.2施工完成情况 (4)3.3抽水试验的方法 (5)3.4成井工艺 (6)3.5抽水试验进行情况 (7)第四章：试验资料整理 (9)4.1原始记录整理 (9)4.2资料整理 (9)第五章：试验成果计算与分析 (13)5.1计算模式说明 (13)5.2计算与分析 (13)第六章：结论 (15)6.1结论 (15)第一章：工程概述及试验目的1.1工程概述沙河南～黄河南郑州2段工程第三施工段设计桩号SH（3）190+688.1～SH （3）197+408.1，标段长度6.72km，标段内共有各种建筑物6座，其中：河渠交叉建筑1座，左岸排水4座，节制闸1座。
金水河渠道倒虹吸属于郑州2段内的河渠交叉建筑物，工程位于郑州市二七区齐里阎乡黄冈寺村西约300m处。
金水河渠道倒虹吸主要建筑物由进口至出口依次为：进口渐变段、进口检修闸、管身段、出口节制闸和出口渐变段组成。
渠道倒虹吸进口渐变段起点桩号为总干渠SH（3）195+721.2，出口渐变段终点桩号SH（3）196+085.2，建筑物总长364m，其中倒虹吸管身段长195m。
倒虹吸设计流量295m3/s，加大流量355m3/s，倒虹吸管身横向为4孔箱形钢筋混凝土结构，单孔尺寸7m×6.75m（宽×高）。
本次抽水试验地段为金水河渠道倒虹吸段。
1.2本次抽水试验的目的(1)通过抽水试验施工，选取合适的井型结构等有关抽水井的参数。
(2)通过抽水试验了解含水层富水性、查明含水层的地层结构、复核含水层的渗透系数。
抽水试验报告
一、前言XXXXX基坑人工挖孔桩施工时，发现桩孔涌水量较大，尤其是施工5#基坑（桩基挖孔桩孔深≥25m）时，涌水量更大，为方便基础施工，业主委托我公司对5#栋基础进行抽水试验，提供单孔涌水量。
二、工程地质条件该工程所在地区的第四系地层为中更新世纪白沙井组双层结构粘性土、卵砾土，基岩为白垩系下统神皇山组泥钙质砂岩、砾岩综合体。
该岩层裂隙发育，由于5#栋为砂岩与砾砂的交界处，具有富水构造的裂隙更发育。
三、试验方法及技术要求3.1试验原理：试验时，抽水孔以设计的流量向外抽水时，在抽水孔影响半径以内会形成一降落漏斗。
通过布置在观测线上的观测孔，在规定时间内观测到水位。
利用稳定流理论，依据裘布依计算完整孔抽水计算公式计算出单孔涌水量。
3.2试验方法：单孔抽水试验采用稳定流抽水试验，抽水试验孔宜采用完整井。
观测孔深应尽量与抽水孔一致。
设置抽水孔1个，设计孔深50m，孔径0.5m，在距抽水孔10m、20m处各设置1个观测孔，孔深45m。
孔径0.2m。
采用100m型专用钻机成孔，专用抽水试验设备进行抽水。
测钟量测水位。
3.3技术要求：（1）动水位的观测：为满足非稳定流抽水试验计算参数的要求，抽水初期动水位观测时间应按1、2、3、4、5、6、7、8、9、10、15、20、25、30min(累计时间)进行观测，以后每隔30min观测一次。
观测孔观测时间与抽水孔性同。
（2）涌水量观测：按稳定流抽，水位流量同时测定，观测时间应为5、10、20、30min(累计时间)，以后30分钟观测一次。
（3）试验时间：本次试验时间从2009年3月30日21：00时进行至2009年3月31日21：00结束，试验进行24小时。
四、数据整理4．1现场记录表格见附表。
4．2根据实测的流量与计算的降深绘制Q～S关系曲线见下图。
由图中曲线看出，随降深增大，流量亦增加。
五、结论经过抽水试验得出单孔累计涌水量为61.2T/D，并由此推断该基坑涌水量每天不小于61.2吨。
xx工程项目 抽水试验报告
附件1Xx汽车站xx市场综合改造项目抽水试验及基坑涌水量评价Xx水文地质工程地质勘察院二0一0年五月Xx汽车站-xx市场综合改造项目抽水试验及基坑涌水量评价编写：xxx审核：xxx审定：xxx院长：xxx编制单位：xx水文地质工程地质勘察院证书等级：工程勘察综合类x级证书编号：xxxxxx编制日期：二0一0年五月目录1 前言 (1)2 场地水文地质特征 (1)2.1 地形地貌 (1)2.2 含（透）水层及隔水层特征 (1)3 抽水试验孔地质概况及钻孔结构 (1)4 抽水试验 (2)4.1 设备及地面排水 (2)4.2 抽水试验类型及抽水试验段钻孔结构 (2)4.3 抽水试验过程 (3)5 水文地质参数计算 (3)5.1 圆砾层 (3)5.2 基岩层 (3)6 基坑涌水量估算 (4)附图01 xx汽车站-xx市场综合改造项目抽水孔、观测孔岩性及钻孔结构图附图02 xx汽车站-xx市场综合改造项目抽水试验成果图表1 前言受xxxx委托，我院承担xx汽车站-xx市场综合改造项目的岩土工程详细勘察工作。
在工程勘察期间，根据《xx汽车站-xx市场综合改造项目岩土工程详细勘察设计书》及《xx改造项目岩土工程勘察抽水试验孔设计书》的要求，为取得该场地主要含水层的水文地质参数、评价基坑涌水量及其对基坑工程开挖及基础施工的影响，进行本次抽水试验。
2 场地水文地质特征2.1 地形地貌拟建的xx综合改造项目位于xx。
原为xx市场用地，场地相对平坦，标高87.66～87.36m。
2.2 含（透）水层及隔水层特征本场地由上至下地基土岩层为填土、粘土、粉质粘土、圆砾层、次生红粘土，下伏基岩为为中石炭统大埔组（C2d）地层，岩性为灰、浅灰色白云岩，浅层岩溶发育，风化强烈，裂隙较发育。
据区域水文地质资料，井位区属岩溶发育中等－弱发育带，岩溶发育极不均匀，岩溶裂隙发育地段富水性较好。
根据钻探资料，上部粘性土层为隔水层，而上层滞水赋存于填土与粘性土中，无统一水位，主要为降水渗入及生活排水的补给。
关于降水孔抽水试验成果的报告
关于“赵庄矿回风立井降水井抽水试验”的报告赵庄矿回风立井四个浅降水井和一个中心深降水井已施工完成，并于2009年6月15日上午开始安装浅1井抽水泵，下午3：00开始浅1井单孔抽水试验。
当晚安装了浅3井抽水泵，于6月16日8：00进行双孔抽水试验。
（本次抽水试验选用250QJ80-80/9井用潜水电泵，该泵的额定流量为80 m3/h，使用范围74～86 m3；额定扬程为80m；出水管直径114 mm；机组最大外径233 mm）至抽水试验完成，累计抽水时间70小时。
一、抽水试验情况1、抽水试验前各降水井静水位（距孔口）浅1井：26米；浅2井：26.57米；浅3井：25.10米；浅4井：25.95米。
2、6月15日浅1井单孔抽水，浅2井最大降深至26.88ｍ（降31cm）；浅3井最大降深26.51ｍ（降141cm）；浅4井最大降深26.89ｍ（降94cm）。
3、6月16日浅1井与浅3井同时抽水，24小时内观测，浅2井最大降深至27.34ｍ（降77cm）；浅4井最大降深至27.64ｍ（降169cm）。
4、6月17日24小时内观测，浅2井最大降深至27.34ｍ（降77cm）；浅4井最大降深至27.80ｍ（降185cm）。
6月18日的抽水试验中,发现抽水时水管中有大量气泡,据此推测,降水井水位已接近下泵位置。
于是，对浅1井和浅3井采取间断抽水试验。
降水井抽水3分钟后，水管内出现大量空气，推测出泵供水不足，估算泵平均排水量为75T/小时；调节降水井抽水流量为50T/小时，抽水10分钟，此过程中排水管中没有出现气泡，而后，将抽水阀全部打开，排水管中水压力明显增大，排水量增加，据此推测降水井的实际涌水量大于50T/小时。
抽水井最大降深水位没有取得准确的水位值，但观测抽水井停止抽水后在6分钟内恢复到静水位。
二、分析结果根据以上实测数据，估算该次抽水试验结果：A、该井筒穿过的第四系及第三系含水层间水力联系较差；B、单井涌水量在50～75T/小时；C、该泵抽水能力虽能满足降水方案施工要求，但井筒施工前，将需要较长时间的抽水过程，否则，井筒水位难以下降至施工要求；D、预测井筒施工时井筒涌水量将远大于70T/小时。
抽水和回灌试验报告
抽水井和回灌井竣工及抽水和回灌试验报告建设单位：施工单位：技术负责人:日期：项目基本情况OOO住宅小区位于OOOOOOOOOO交汇处，其规划用地面积OOO行，总建筑面积OOO行，本次开发有10栋居民楼，其中小高层9栋，均为住宅，1 栋高层，为商住建筑，配有停车场、智能化系统等设施，是低楼层、低密度、低容积率、高绿化率的生态居住园区。
背景为完善000住宅小区配套设施，小区采用集中供应生活热水，使用面积为OOOO 行，通过方案选择及讨论后，本小区计划采用地下水地源热泵进行生产热水，为了保证地下水源供给稳定，以及地下水回灌安全无隐患，杜绝地下水源供应不足或干枯情况发生，我司特意完成了抽水井和问灌井竣工及抽水和回灌实验，并记录相关数据后进行分析。
一、试验目的：，为了保证地下水源供给稳定、地下水回灌安全无隐患、杜绝地下水源供应不足或干枯情况发生。
二、实验内容：检验抽水井的实际出水量、动水位、含砂量、出水温度；回水井实际回灌量、动水位。
三、试验工具：一台潜水泵，1台超声波流量计、电测水位计、量砂杯等。
潜水泵：250QJ(R)-125/29/1扬程：60米流量：200m3/h超声波流量计：XCT-2000四、试验方法一口抽水井分别安装潜水泵，抽水井抽水，往回水井回灌，抽水井和回水并用PE管道连接。
抽水试验分别进行了72小时，数据参数见记录表。
五、结论通过以下试验数据付以看出，抽回水井在满负荷工作状况下水位变化平稳，出回水稳定，完全满足设计要求。
抽水井稳定出水量为190m3/h,水源热泵设计每口抽水井的最大抽水量为200m3/h,抽水井完全满足要求。
一口回灌井的稳定回水量为200m3/h,水源热泵设计每口抽水井的最大回水量为200m3/H,回水井完全满足要求。
水源热泵设计1 口抽水井，最大用水量为200m3/h,水源热泵设计1 口回水井，最大回水量为200m3/h,基本上做到全部回灌。
六、其它为保证地下水更好的利用，同时最大限度的解决安全隐患，因此我司在测试中提出回灌井和抽水井一年进行作用互换，为保证原回灌井取水稳定，原抽水井回灌到位，我司进行了原回灌井抽水测试，原抽水井回灌测试，测试数据完全能够保证水量和回灌到位，满足设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深部风化裂隙减弱，存在构造裂隙，但裂隙呈闭合状，多泥质充填，根据区域水文地质资料，其渗透性较差，水量贫乏。
三、试验设计与实施
（一）、抽水井及观测井的设计与布置
本次试验采用承压水完整井的稳定流方法测试承压含水层③-2d+c3-4层粉土夹粉砂的渗透系数。在场地内布置两组试验井，一组由抽水井（T2W1）和水位观测井 (T2G1)组成，孔深分别为13.0m、11.0m；另一组由抽水井（T2W2）和水位观测井 (T2G2)组成，孔深分别为8.0m、7.0m。具体位置详见《试验点平面布置图》。抽水井结构见《抽水井结构图》。
（8）置泵洗井试抽水：本次抽水设备采用的是180柴油机带动的160（l/s）的泥浆泵，将浑浊的水抽至清水后，正式进行抽水试验。
2、观测井成井工艺
观测井采用泥浆钻进，孔径Ф146，钻至预定深度，然后下井管（井径Ф89），用清水洗孔，水变清后填砾。
（五）、试验实施情况
试验自2010年5月18日进场至2010年5月24日结束。5月18日开始开始抽水井T2W1、及T2W2与观测井T2G1、T2G2的施工，T2W1开孔口径Φ200mm，3.6m至③-2c3+d3-4粉土、粉砂层，11.5m至③-3b1-2粉质粘土层，钻至13.0m，下13.5mΦ108mm井管，其中下部滤水管9.5m，上部井管4m，然后洗井，至清水后，开始小泵量下砾料，填至3.0m，上部再用粘土封堵隔死，最后开始试抽水，当天完成；T2W2开孔口径Φ200mm，4.6m至③-2c3+d3-4粉土、粉砂层，9.8m至③-3b1-2粉质粘土层，钻至11.0m，下11.5mΦ108mm井管，其中下部滤水管6.5m，上部井管5m，然后洗井，至清水后，开始小泵量下砾料，填至4.0m，上部再用粘土封堵隔死，最后开始试抽水，当天完成；当天还完成另外两口观测井T2G1、T2G2的施工，孔径Φ146，分别清水钻至8.0m、7.0m，下Φ89井管后洗井，分别填砾料至3.0m、4.0m，上部用粘土球封堵隔死。待水位稳定后进行抽水试验。
孔号
流量L/s
降深（m）
孔号
流量L/s
降深（m）
T2W1
1.29
4.19
T2W2
0.81
4.03
T2G1
1.05
T2G2
0.97
根据Q-s曲线,基本呈直线, 符合承压水特征。影响半径，按下式计算：
试 验报告
计算结果如下：
③-2c3+d3-4：
孔号
T2W1
T2W2
渗透系数（10-4cm/s）
9.64
9.44
第二层微承压含水层为③-4b2-3粉质粘土（含团块状粉细砂）、③-4c1-2+d1-2层粉砂夹粉土、 -4e层含卵砾石粉细砂，隔水顶板为③-3b1-2层粉质粘土、③-3b2-3层粉质粘土和③-3b3-4层淤泥质粉质粘土、粉质粘土，隔水底板为下伏岩层（层顶埋深24.7-37.6m）。
（2）基岩裂隙水
基岩裂隙水按含水岩层的岩性划分为碎屑岩类裂隙水。勘探揭示，碎屑岩类裂隙水的含水层为白垩系葛村组（K1g）泥质粉砂岩。岩层风化强烈，强风化岩层中含有少量风化裂隙水；
2、稳定水位观测
要求每半小时测定一次，三次所测数据相同或4小时内水位相差不超过2cm，即为稳定水位。稳定延续时间要求不少于8小时。
3、恢复水位观测
抽水试验结束或中途因故停泵，需进行恢复水位观测。观测时间间距为：1、3、5、10、15、30分钟，以后每隔30分钟观测一次，直至恢复至稳定水位，观测精度要求同稳定水位的观测。
2、《岩土工程勘察规范》GB50021-2001
二、场地工程地质及水文地质条件
（一）、场区地形地貌
拟建场地位于南京市江宁区绕越高速南侧，南京协鑫生活污泥发电有限公司以北，东北侧位前庄南路，西南为双龙大道。东北部原为江丘垂钓中心，垂钓中心内有多处鱼塘，垂钓中心南侧为南京民光汽车贸易有限公司及青源产业园，有部分低层建筑。场地东北部有少量低层建筑，详勘期间青源产业园已拆除。场地内的沟塘众多，深浅不一。场地地形略有起伏，陆域地面高程在7.05~14.66m之间，水域水底高程5.54~7.32m之间。详勘期间场地内的沟塘已大部分被清淤填埋。
①潜水
勘探揭示，浅层潜水含水层包括①层人工填土、②层中~晚全新世冲淤积成因的软弱粘性土。
②弱承压水
第一层微承压含水层为③-2c3+d3-4粉土夹粉砂，隔水顶板为②-1b2-3粘土、粉质粘土、②-2b4粉质粘土、淤泥质粉质粘土、②-3b2-3粉质粘土和③-1b1-2层粉质粘土，隔水底板为③-3b1-2层粉质粘土（层顶埋深5.0-14.1m）。
5月22日，T2W1水位稳定在1.50m，T2W2水位稳定在2.13m，开始试验井（T2W1、T2W2）
试 验报告
的抽水试验，共计抽水12小时，然后进行水位恢复；23日水位稳定。
四、试验成果与分析
（一）计算基本原理与方法
抽水试验确定渗透系数
抽水试验确定渗透系数的公式很多，本次抽水试验属承压含水层完整井的稳定流抽水试验。
（4）清孔：终孔后及时进行清孔,确保井管到预定位置。
（5）下井管：采用钢管。管身中、下部设扶正装置，要求逐节连接，井管下在井孔中央。
（6）填砾：将砂砾均匀填至含水层顶板以上0.5m左右后，投粘土球，并捣实至孔口。
（7）洗井：用钻杆包上胶皮组成活塞，上下提动钻杆多次直至冲洗出井管内所有泥浆，并出清水为止。
2、本次试验方法为单孔抽水试验，本次试验稳定延续时间均≥8小时，满足《地下铁道、轻轨交通岩土工程勘察规范》的基本要求。
六、附件
1、试验点平面布置图 1张
2、抽水井地层剖面图 2张
3、水位观测记录 4张
-2c3+d3-4
粉土夹粉砂
灰黄色
稍密
饱和，粉砂局部松散，夹薄层粉质粘土，具水平层理。摇振反应迅速，无光泽反应，干强度和韧性低。
-3b1-2
粉质粘土
灰黄色、灰色
硬-可塑
局部为粘土。摇振反应轻微，光泽反应弱，干强度、韧性中等偏低。
-3b2-3
粉质粘土
灰色
软-可塑
饱和，夹薄层粉土。无摇振反应，切面稍有光泽，干强度、韧性中等偏低。
抽水试验的水要求排入离抽水井较远的下水道中。
（三）、抽水试验现场资料整理
进行抽水试验时，需要在现场整理编制下列曲线图表，可及时了解试验进行情况，检查有无反常。
1、Q、s~t过程曲线；
2、Q=f（s）关系曲线；
（四）、成井工艺
主抽水井T2W1、T2W2，孔径Ф200，泥浆钻进，钻至预定深度，然后下井管（井径Ф108），用清水冲孔洗井后填砾。
粉质粘土、淤泥质粉质粘土
灰色
流塑
饱和，局部夹薄层粉土，具水平沉积层理。无摇振反应，切面稍有光泽，干强度、韧性中等，
②-3b2-3
粉质粘土
灰色
软-可塑
饱和，切面稍有光泽，干强度、韧性中等。
-1b1-2
粘粉质粘土
灰黄、褐黄色
可-硬塑
局部为粘土，见少量铁锰质结核。无摇振反应，切面有光泽，干强度、韧性中等偏高。
影响半径（m）
20.3
18.9
Kcp=(9.64+9.44)×10-4=9.54×10-4cm/s(0.82m/d)
五、结语
1、本次承压水试验属单孔完整井稳定流抽水试验，计算结果如下：③-2c3+d3-4粉土、粉砂K=9.54×10-4cm/s（0.82m/d）,降深为4.03米时影响半径18.9米，降深为4.19米时影响半径20.3米，T2W1单位涌水量1.11m3/h·m，T2W2单位涌水量0.72m3/h·m。
K1g-2
强风化泥质粉砂岩
棕红色
砂土状
风化强烈，岩石结构完全破坏，岩芯呈砂土状及柱状，手捏易碎，胶结较差，岩芯呈短柱状，取芯率60～100％。
试 验报告
（三）、场地水文地质概况
根据南京地铁三号线D3-XK03标秣周车辆基地岩土工程初步勘察报告资料，秣周车辆基地分布有密集地表水体，地下水类型较多，地下水赋存条件，地下水类型主要为孔隙潜水、微承压水。
-3b3-4
淤泥质粉质粘土、粉质粘土
灰色
流-软塑
饱和，局部为淤泥质粘土。无摇振反应，切面稍有光泽，干强度、韧性中等偏低。
-4b2-3
粉质粘土
灰色
软-可塑（局部硬塑）
饱和，局部混团块状粉细砂。无摇振反应，切面稍有光泽，干强度、韧性中等偏低。
-4a3-4+b3-4
粘土、粉质粘土
灰色
软-流塑
饱和，局部为淤泥质粉质粘土，无摇振反应，切面稍有光泽，干强度、韧性中等偏低。
场地地貌单元为秦淮河冲积平原。
（二）、场区地层
试 验报告
岩土层分布特征
层号
地层
名称
颜色
状态
特征描述
①-1a
杂填土
黄灰、褐色、灰色
松散
由碎砖、碎石、瓦片混粉质粘土填积，均匀性较差，局部夹有大量混凝土块和块石，最大块径超过1m。填龄不足1年。
①-1
杂填土
褐色、黄灰、灰色
松散~稍密
由碎砖、碎石、瓦片混粉质粘土填积，均匀性较差，水
场地内地表水体极为发育，沟塘众多，深浅不一。场地南侧有东西向的洋山河，西侧前庄南路以西为内河。勘察期间场地内地表水体水面高程为7.13~7.29（吴淞高程系），水深0.5~1.4m，淤泥厚度0.1~0.3m。经调查了解，洋山河近十年最高水位约为10.20m（吴淞高程系）、内河近十年最高水位约为7.90m（吴淞高程系）。
（二）、试验方法及要求
根据设计方案，抽水试验主要采用稳定流完整井抽水试验。
1、动水位及涌水量观测
抽水孔动水位用电测仪观测、涌水量用水表量测。抽水量观测与观测孔水位的测量工作同时进行。
