常用螺纹标记方法
《机械制图》螺纹的表示法
不管是内螺纹 还是外螺纹， 剖面线画到牙 顶（粗实线） 处。
螺纹终止线— 粗实线；
外螺纹 内螺纹
5
大径 小径
A
A－A
A
螺纹终止线画到牙底
A
剖面线画到牙顶（大径线）
A－A
A
剖面线画到牙顶（小径线）
即粗实线位置
螺纹的表示法 4、不穿通螺纹孔的画法
D
120°
6
0.5D
螺纹的表示法 5、锥螺纹的画法
局部剖表示牙型
21
局部放大图表示牙型
谢谢观看
Thanks for looking
锥螺纹在投影为圆的视图中只画一端螺纹的投影。 （1）外螺纹
右视图只画小端螺纹
左视图只画大端螺纹
7
螺纹的表示法
5、锥螺纹的画法
（2）内螺纹
右视图只画小端 螺纹
左视图只画大端 螺纹
8
螺纹的表示法
6、螺孔相贯线的画法
螺孔与螺孔或螺孔与光孔相贯时，只画小径产生的相贯线。
螺孔 与螺孔
相贯
螺孔 与光孔 相贯
螺纹牙型符号
螺距（单线时）
公称直径 X
或
旋向
导程（P螺距）（多线时）
• 右旋螺纹，旋向省略不标；左旋螺纹用“ LH ”表示 。
• 粗牙普通螺纹，螺距省略标注。
13
螺纹的标注 1、标准螺纹的标记格式
（2）螺纹公差带代号
螺纹公差带代号是由表示其公差等级的数字和表示公差位置的字母组成（内螺 纹用大写字母，外螺纹用小写字母）如6H、5g等。
9
螺纹的表示法
7、内外螺纹旋合的画法
旋合部分按外螺纹画，未旋合部分按各自画法画。
按外螺纹
管螺纹标注方法
螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。
公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹（杆）要比内螺纹（孔）要小一些。
外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。
内螺纹用大写表示，只有G, H两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用S、N、L表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注LH。
2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。
螺纹的种类和标记
螺纹的种类和标记螺纹是机械零件中常见的一种连接方式，它以其牢固、可靠的特点被广泛应用于工程领域。
根据国际标准，螺纹的种类和标记被分为内螺纹和外螺纹两大类。
下面我们将分别介绍这两类螺纹的常见种类及其标记。
1.内螺纹内螺纹是指螺纹在零件内部形成的一种螺纹连接方式。
根据国际标准ISO，内螺纹的常见种类有以下几种：1.1常用螺纹常用螺纹是最常见且应用广泛的一种内螺纹，其标记方式为"M"加上螺距数值。
常用螺纹的主要种类包括M1.7、M2、M2.6、M3、M4、M5、M6等。
其中，螺距数值是指螺纹每英寸（英制）或每毫米（公制）上的螺纹数量。
1.2细牙螺纹细牙螺纹与常用螺纹相比，其螺距更小，可提供更高的紧固效果。
细牙螺纹的标记方式为"M"加上螺距数值，例如M1.4、M1.6等。
1.3粗牙螺纹粗牙螺纹与细牙螺纹相比，其螺距更大，适用于对紧固效果要求不高的场合。
粗牙螺纹的标记方式为"M"加上螺距数值，例如M8、M10等。
1.4锥度螺纹锥度螺纹是一种特殊形式的内螺纹，它具有锥形结构，适用于对紧固连接要求较高的场合。
根据锥度角度的不同，锥度螺纹又可分为60°角和30°角两类。
2.外螺纹外螺纹是指螺纹在零件外部形成的一种螺纹连接方式。
根据国际标准ISO，外螺纹的常见种类有以下几种：2.1U型螺纹U型螺纹是外螺纹中最常见的一种，其标记方式为"UN"加上直径尺寸，例如UNF1/4、UNC5/16等。
其中，UNF表示美国统一螺纹，UNC表示粗牙统一螺纹。
2.2特殊螺纹特殊螺纹是指与常用螺纹不同的、用途特殊的外螺纹。
特殊螺纹的标记方式一般为字母或数字加上螺距数值，例如G2.5、PG9等。
除了上述常见的内螺纹和外螺纹，还有一些特殊螺纹种类，如锁紧螺纹（Thread Locking），弹性螺纹（Thread Forming），自锁螺纹（Self-locking Thread）等。

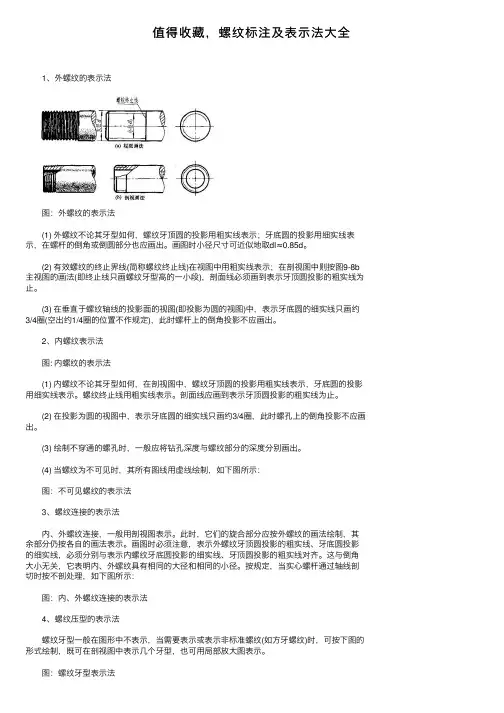

值得收藏，螺纹标注及表示法大全
值得收藏，螺纹标注及表⽰法⼤全 1、外螺纹的表⽰法 图：外螺纹的表⽰法 (1) 外螺纹不论其⽛型如何，螺纹⽛顶圆的投影⽤粗实线表⽰；⽛底圆的投影⽤细实线表⽰，在螺杆的倒⾓或倒圆部分也应画出。
画图时⼩径尺⼨可近似地取dl≈0.85d。
(2) 有效螺纹的终⽌界线(简称螺纹终⽌线)在视图中⽤粗实线表⽰；在剖视图中则按图9-8b 主视图的画法(即终⽌线只画螺纹⽛型⾼的⼀⼩段)，剖⾯线必须画到表⽰⽛顶圆投影的粗实线为⽌。
(3) 在垂直于螺纹轴线的投影⾯的视图(即投影为圆的视图)中，表⽰⽛底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒⾓投影不应画出。
2、内螺纹表⽰法 图: 内螺纹的表⽰法 (1) 内螺纹不论其⽛型如何，在剖视图中，螺纹⽛顶圆的投影⽤粗实线表⽰，⽛底圆的投影⽤细实线表⽰。
螺纹终⽌线⽤粗实线表⽰。
剖⾯线应画到表⽰⽛顶圆投影的粗实线为⽌。
(2) 在投影为圆的视图中，表⽰⽛底圆的细实线只画约3/4圈，此时螺孔上的倒⾓投影不应画出。
(3) 绘制不穿通的螺孔时，⼀般应将钻孔深度与螺纹部分的深度分别画出。
(4) 当螺纹为不可见时，其所有图线⽤虚线绘制，如下图所⽰： 图：不可见螺纹的表⽰法 3、螺纹连接的表⽰法 内、外螺纹连接，⼀般⽤剖视图表⽰。
此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各⾃的画法表⽰。
画图时必须注意，表⽰外螺纹⽛顶圆投影的粗实线、⽛底圆投影的细实线，必须分别与表⽰内螺纹⽛底圆投影的细实线、⽛顶圆投影的粗实线对齐。
这与倒⾓⼤⼩⽆关，它表明内、外螺纹具有相同的⼤径和相同的⼩径。
按规定，当实⼼螺杆通过轴线剖切时按不剖处理，如下图所⽰： 图：内、外螺纹连接的表⽰法 4、螺纹压型的表⽰法 螺纹⽛型⼀般在图形中不表⽰，当需要表⽰或表⽰⾮标准螺纹(如⽅⽛螺纹)时，可按下图的形式绘制，既可在剖视图中表⽰⼏个⽛型，也可⽤局部放⼤图表⽰。
图：螺纹⽛型表⽰法 5、螺纹表⽰法的其他规定 (1) 部分螺孔的表⽰法 零件上有时会遇到如下图所⽰的部分螺孔。
常用螺纹的标记方法
Hale Waihona Puke 米制锥螺纹60°圆锥管螺纹
非螺纹密封的 管螺纹
用螺纹 密封的
圆锥外螺纹
常用螺纹的标记方法(GB/T4459.1—1995)
标准编号 GB/T 197—1981
特征 代号
M
GB/T 15054.4—1994 S
GB/T 5796.4—1986 Tr
GB/T 13576—1992
GB/T 7306.1—2000 R
GB/T 7306.2—2000
内外螺纹均只有一种公 差带
管螺纹
圆锥内螺纹
圆柱内螺纹
自攻螺钉用螺纹
自攻锁紧螺钉 用螺纹
(粗牙普通螺纹)
Rc
Rp
GB/T 5280—1985
ST
GB/T 6559—1986
M
GB/T 5280 ST3.5 GB/T 6559 M5×20
使用时，应先制出螺纹 底孔(预制孔)
使用时，应先制出螺纹 底孔(预制孔)标记示例中 的 20 指螺杆长度
ZM10/ZM10 M10×1 GB/T1415/ZM10-S
圆锥内螺纹与圆锥外螺 纹配合
圆柱内螺纹与圆锥外螺 纹配合
S 为短基距代号，标准 基距不注代号(以下同)
内、外螺纹均仅有一种 公差带，故不注公差带代号 (以下同)
GB/T 7307—1987
G
外螺纹公差等级分 A 级 和 B 级两种，内螺纹公差等 级只有一种
螺纹副标记示例
附注
M20×2LH-6H/6g S0.9H5/5h3 Tr36×6-7H/7e
普通螺纹粗牙不注螺距 中等旋合长度不标 N(以 下同) 内螺纹中径公差带为 4H，顶径公差等级为 5 级 外螺纹中径公差带为 5h，顶径公差等级为 3 级 多线 螺纹螺距和导程 都可参照此格式标注
(精选)国标螺纹种类与表示方法
注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。
2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。
3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。
4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。
5）标记中增加了代表公差等级的符号。
但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。
国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
机械设计螺纹标注方法
机械设计螺纹标注方法一、引言螺纹是机械设计中常用的连接元件，它具有良好的可拆卸性和紧固性能。
在机械设计中，螺纹标注是十分重要的，它能够明确螺纹的尺寸、型号和其他关键参数，为制造和使用提供便利。
本文将介绍一些常用的机械设计螺纹标注方法。
二、常用的螺纹标注方法1. 螺纹符号在机械设计图纸中，常用的螺纹符号有两种：V字型和U字型。
其中，V字型螺纹符号适用于国际标准螺纹，U字型螺纹符号适用于国内标准螺纹。
螺纹符号应当清晰、准确地标注在图纸上方便查找和理解。
2. 螺纹类型标注常见的螺纹类型有内螺纹和外螺纹，它们分别用M和G表示。
M表示内螺纹（Metric Thread），G表示外螺纹（Gas Thread）。
在标注螺纹时，应当明确标注螺纹类型，以便正确选择螺纹刀具和配件。
3. 螺纹尺寸标注螺纹的尺寸标注一般包括直径和螺距。
直径是指螺纹的最大直径，螺距是指螺纹的螺旋长度。
在标注螺纹尺寸时，应当采用适当的标记方式，例如"D"表示直径，"P"表示螺距，标注在螺纹符号的下方。
同时，还可以标注螺纹的公差等级，例如"6g"表示内螺纹的通用公差等级。
4. 螺纹型号标注螺纹的型号标注是为了明确螺纹的规格和标准。
常见的螺纹型号有ISO、GB、ANSI等，它们分别代表国际标准、国家标准和美国标准。
在标注螺纹型号时，应当使用统一的缩写形式，例如"ISO 965"表示国际标准螺纹。
5. 螺纹深度标注螺纹的深度是指螺纹的有效长度，它在螺纹加工和使用中起到重要作用。
在标注螺纹深度时，应当明确标注螺纹的有效长度，并考虑到螺纹加工余量和使用要求。
6. 螺纹方向标注螺纹的方向标注是为了明确螺纹的旋转方向。
常见的螺纹方向有顺时针和逆时针两种，分别用箭头表示。
在标注螺纹方向时，应当注意箭头的位置和方向，以免造成误解。
7. 螺纹材质标注螺纹的材质标注是为了指定螺纹的材质和强度要求。
螺纹的标注方法
螺纹的标注方法：标注格式为（GB/T197-2003 2004年执行）：螺纹的标记和标注1）螺纹必须按下列顺序进行标记：牙型代号、公称直径×螺距（或导程/线数）、旋向、——公差带代号、——旋合长度代号。
牙型代号：牙型代号用字母表示。
公称直径：公称直径除管螺纹及圆锥螺纹外，其他螺纹的公称直径均为螺纹的大径。
而管螺纹公称直径不是螺纹近似等于管子的孔径。
螺距：粗牙普通螺纹和管螺纹，圆锥螺纹不必标注螺距。
细牙普通螺纹，梯形螺纹，锯齿形螺纹则必须标注螺距应标注“导程/线数”。
旋向：右旋螺纹不必标注，左旋螺纹必须标出“左”字或“LH”。
公差带代号：普通螺纹必须标注螺纹的公差带代号，它由用数字表示的螺纹公差等级和用拉丁字母（大写字母代小写字母代表外螺纹）表示的螺纹公差基本偏差代号组成，公差等级在前，基本偏差代号在“7H”，“6g”。
中径和顶径（外螺纹的大径或内螺纹的小径）的公差带代号都要表示出来，先写中径的公差带顶径的公差带代号。
当中径和顶径的公差带代号相同时只需标注一次；梯形螺纹和锯齿形螺纹只标注中径公差带差带由数字加字母组成（大写字母代表内螺纹，小写字母代表外螺纹），例如“8H”，“8e”；旋合长度代号：普通螺纹旋合长度分短旋合、中等旋合、长旋合三种，分别用符号“S”、“N”、“L”表示。
中等旋合“N”一般不标注；梯形螺纹和锯齿形螺纹旋合长度分中等旋合（“N”）、长旋合（“L”）两种，“N”一标记举例如下：①普通螺纹：M10—5g6g—S、M10×1LH—7H。
②梯形螺纹和锯齿形螺纹：Tr40×14（P7）LH、Tr40×7、B40×7—7AB40×14（P7）—8c—L③管螺纹：G1LH、G1/2。
螺纹标记(公制、美制和英制)
螺纹标记（公制、美制和英制）1，公制螺纹标记：.11标记方法完整的螺纹标记由螺纹特征代号、尺寸代号、公差代号及其他代号组成。
螺纹特征代号用“M”表示。
单线螺纹的尺寸代号为“公称直径╳螺距”，公称直径和螺距数值的单位为毫米。
对粗牙螺纹，可以省略标注其螺距项。
多线螺纹的尺寸代号为“公称直径╳Ph导程、P螺距“、公称直径、导程.和螺距数值的单位为毫米.可以在后面增加括号说明线数(英文).公差带代号包含中径和顶径公差带代号, 中径公差带代号在前, 顶径公差带代号在后.内螺纹用大写字母,外螺纹用小写字母，.如果中径公差带代号和顶径公差带代号相同,则只标注一个公差带代号，.螺纹尺寸代号与公差带间用”━”号分开.大批生产的紧固件螺纹(中等公差精度和中等旋合长度,6H/6g)不标注其公差带代号。
表示螺纹配合时, 内螺纹公差带代号在前, 外螺纹公差带代号在后,中间用斜线分开.对旋合长度为短组和长组的螺纹,在公差带代号后应分别标注”S”和:”L”代号.旋合长度代号和公差带间用”━”号分开。
中等旋合长度组不标注.旋合长度代号（N）。
左旋螺纹应在旋合长度代号之后标注“LH”代号。
旋合长度代号与旋向代号间用”━”号分开。
右旋螺纹不标注旋向代号。
1.2 标记示例1.2.1普通螺纹特征代号和尺寸代号部分的标注公称直径为8mm、螺距为1mm的单线细牙螺纹：M8×1公称直径为8mm、螺距为1.25mm的单线粗牙螺纹：M8公称直径为16mm、螺距为1.5mm、导程为3mm的双线螺纹：M16×Ph3P1.5或M16×Ph3P1.5（two starts）1.2.2 增加公差带代号后的标注中径公差带为5g、顶径公差带为6g的外螺纹：M10×1-5g6g中径公差带和顶径公差带为6g的粗牙外螺纹：M10-6g中径公差带为5H、顶径公差带为6H的内螺纹：M10×10-5H6H中径公差带和顶径公差带为6H的粗牙内螺纹：M10-6H中径公差带和顶径公差带均为6g、中等公差径精度的粗牙外螺纹：M10中径公差带和顶径公差带均为6g、中等公差径精度的粗牙内螺纹：M10公差带为6H的内螺纹与公差带为5g6g外螺纹组成配合：M20×2-6H/5g6g公差带为6H的内螺纹与公差带为6g的外螺纹组成配合（中等精度、粗牙）：M201.2.3增加旋合长度代号后的标注短旋合长度的内螺纹：M20×2-5H-S长旋合长度的内、外螺纹：M6-7H/7g6g-L中等旋合长度的外螺纹（粗牙、中等精度的6g公差带）：M61.2.4 增加旋向代号后的标注（完整标注）左旋螺纹：M8×1-LH（公差带代号和旋合长度代号被省略）M6×0.75-5h6h-S-LHM14×Ph6P2-L-LH 或M14×Ph6P2（three starts）-L-LH右旋螺纹：M6（螺距、公差带代号和旋向代号被省略）2美制统一螺纹标注2.1美制统一螺纹的基本标记对标准系列、标准旋合长度和标准公差的统一螺纹，其标记包含五项基本内容。
工程制图与识图7-5：螺纹的画法及标记
差带 －旋合长度 • 特征代号： • 梯形用 Tr表示；锯齿形螺纹特征代号用B表示；
例如：Tr36×12(P6)-7H表示公称直径36 mm、导程12 mm、 螺距6 mm、双线右旋、中径公差带为7H、中等旋合长度的 梯形螺纹。
(3)公差等级代号 对55°非螺纹密封的管螺纹，其外螺纹的中 径公差等级分A、B两级标记，A为精密级，B为普通级。内 管螺纹公差等级只有一种，故不注此项。
例如： G11/2B表示尺寸代号为11/2的非密封管螺纹右旋圆柱 外螺纹。
3.梯形和锯齿形螺纹标记
• 单线： • 螺纹特征代号 公称直径×螺 距 旋向— 中径公差带 －旋
2.直径
• 直径有大径(d、D)、中径(d2、D2)和小径(d1、 D1)之分。
大径是指与外螺纹牙顶或内螺纹牙底相切的假想圆柱面或圆锥面 的直径。 小径是指与外螺纹牙底或内螺纹牙顶相切的假想圆柱面或圆锥面 的直径。 中径是指一个假想圆柱面或圆锥面的直径，该圆柱面或圆锥面的 母线通过牙型上沟槽和凸起宽度相等的地方。 根据螺纹大径可查阅国家标准找到其中径和小径。
加工在圆柱或圆锥外表面上的螺纹称外螺纹
在机床上加工外螺纹动画演示
加工在圆柱或圆锥内表面上的螺纹称内螺纹
在机床上加工内螺纹动画演示
螺纹的种类
7.5 螺纹的画法及标记
7.5.1 螺纹要素 螺纹的要素有：牙型、直径、螺距、线数和旋向等。
1.牙型
定义： 在通过螺纹轴线的断面上,螺纹的轮廓形状。 类型：常见的有三角形、梯形和锯齿形等
表示
2. 小径线用细实 线表示，螺杆的倒 角或倒圆部分也应 画出。
端部45o倒角。
(完整)管螺纹表示方法
算你运气好，自己归纳的。
美国标准（美制，60°牙形角）NPT ：National Pipe Taper Thread （美国国家管锥螺纹）NH ：National Hose Coupling ThreadNPS ：National Pipe Straight Thread（美国国家管直螺纹)英国标准（英制，也是ISO标准，55°牙形角）BSP : British Standard Pipe Thread (英国标准管螺纹)BSPP ： British Standard Pipe Thread Parallel （英国标准直管螺纹)BSPT ： British Standard Pipe Thread Taper (英国标准锥管螺纹）中国标准（英制，也是ISO标准，55°牙形角）代码RP，英制密封圆柱内螺纹Rc,英制密封圆锥内螺纹R，英制密封圆锥外螺纹R1，与英制密封圆柱内螺纹配合R2，与英制密封圆锥内螺纹配合55°的管螺纹分为:用螺纹密封的管螺纹和非螺纹密封的管螺纹.用螺纹密封的管螺纹的标记由螺纹特征代号和螺纹尺寸代号组成。
特征代号为：RC（圆锥内螺纹)，RP（圆柱内螺纹），R（圆锥外螺纹），比如RC1/2,RP1/8，R1等等。
左旋圆锥外螺纹:R1/2—LH。
装配时，内外螺纹的标记用斜线分开，左边表示内螺纹，右边表示外螺纹,如圆柱内螺纹与圆锥外螺纹配合：RP1/2/R1/2。
非螺纹密封的管螺纹的标志由螺纹特征代号和螺纹尺寸代号公差等级组成，特征代号用字母G表示。
内螺纹的标记为特征代号G和尺寸代号两相;外螺纹的标记为特征代号G与尺寸代号和公差等级代号A或B三项.如尺寸代号为1/2的管螺纹的标记为内螺纹： G1/2，外螺纹:G1/2A或G1/2B，左旋内螺纹G1/2-LH。
配合时标记,如内螺纹与A级外螺纹G1/2/G1/2A55度非螺纹密封的管螺纹：如 G 1/255度螺纹密封的管螺纹:如 Rp 1/2 —圆柱内螺纹Rc 1/2 - 圆锥内螺纹R1 1/2 - 与圆柱内螺纹相配合的圆锥外螺纹R2 1/2 —与圆锥内螺纹相配合的圆锥外螺纹60度圆锥管螺纹: NPT 1/2一般管螺纹之间的紧密性结合,也被称为推拔螺纹与推拔螺纹的结合、推拔攻螺纹与平行母螺纹之结合。
螺纹的标注方法(详细
螺纹的标注方法由于螺纹的规定画法不能表达出螺纹的种类和螺纹的要素，因此在图中对标准螺纹需要进行正确的标注。
螺纹的标记及其图样标注见表7-1所示。
表7-1 螺纹的标记及其图样标注（续表）1．普通螺纹普通螺纹用尺寸标注形式注在内、外螺纹的大径上，其标注的具体项目和格式如下：普通螺纹的螺纹代号用字母“M”表示。
普通粗牙螺纹不必标注螺距，普通细牙螺纹必须标注螺距。
公称直径、导程和螺距数值的单位为mm。
右旋螺纹不必标注，左旋螺纹应标注字母“LH”。
中径公差带代号和顶径公差带代号由表示公差等级的数字和字母组成。
大写字母代表内螺纹，小写字母代表外螺纹。
顶径是指外螺纹的大径和内螺纹的小径，若两组公差带相同，则只写一组。
表示内、外螺纹旋合时，内螺纹公差带在前，外螺纹公差带在后，中间用“／”分开。
在特定情况下，中等公差精度螺纹不注公差带代号（内螺纹：5H，公称直径小于和等于1.4mm时；6H，公称直径大于和等于1.6mm时。
外螺纹：5h，公称直径小于和等于1.4mm时；6h，公称直径大于和等于1.6mm时。
）普通螺纹的旋合长度分为短、中、长三组，其代号分别是S、N、L。
若是中等旋合长度，其旋合代号N可省略。
如图7-12所示为普通螺纹标注示例。
图7-12 普通螺纹标注示例2．传动螺纹传动螺纹主要指梯形螺纹和锯齿形螺纹，它们也用尺寸标注形式，注在内外螺纹的大径上，其标注的具体项目及格式如下：梯形螺纹的螺纹代号用字母“Tr”表示，锯齿形螺纹的特征代号用字母“B”表示。
多线螺纹标注导程与螺距，单线螺纹只标注螺距。
右旋螺纹不标注代号，左旋螺纹标注字母“LH”。
传动螺纹只注中径公差带代号。
旋合长度只注“S”（短）、“L”（长），中等旋合长度代号“N”省略标注。
如图7-13所示为传动螺纹标注示例。
图7-13 传动螺纹标注示例3．管螺纹管螺纹的标记必须标注在大径的引出线上。
常用的管螺纹分为螺纹密封的管螺纹和非螺纹密封的管螺纹。
这里要注意，管螺纹的尺寸代号并不是指螺纹大径，也不是管螺纹本身任何一个直径，其大径和小径等参数可从有关标准中查出。
常用标准螺纹的标记方法GBT4459.1
NPT NPT6
GB/T12 7162002
左旋时尾加“－LH”
NPSC
NPSC3/4
外螺纹公差等级分为A级 和B级两种；内螺纹公差 等级只有一种。表示螺纹 副时，仅需标注外螺纹的 标记 R1 表示与圆柱内螺纹相配 合的圆锥外螺纹； R2：表示与圆锥内螺纹相 配合的圆锥外螺纹； 内外螺纹均只有一种公差 带，故省略不注。表示螺 纹副时，尺寸代号只注写 一次
ZM10/ ZM10
GB/T14 15-1992
4
ZM M10×1GB/T1415
ZM10-S
圆锥内螺纹与圆锥外螺纹 配合
圆柱内螺纹与圆锥外螺纹 M10× 配合，S为短基距代号， 1GB/T1415/ZM10-S 标准基距不注代号
圆锥管 60° 螺纹 密 （内、 封 外） 5 管 圆柱 螺 内螺 纹
序 螺纹类别 号
普 通 螺 纹 梯 形 螺 纹 锯 齿 形 螺 纹 米 制 锥 螺 纹
标准 特征 代号 代号
标记示例
螺纹副标记示例
附注 ①粗牙不注螺距，左旋时 尾加“－LH”；②中等公 差精度（如6H、6g）补注 公差代号；③中等旋合长 度不标注N（下同）； ④多线时注出Ph(导程)、 P（螺距）;多线螺纹螺距 和导程都可参照此格式标 注
纹
6
55°非密封 管螺纹
G1/4A
GB/T73 07-2001
G
G1/2—LH
G1/4A
7
5 5 ° 密 封 管 螺 纹
圆锥外 螺纹
GB/T73 06.1～ 7306.2200
R1 R2 RC RP
R13 RC/R21/2 R23/4 RC1/2—LH RP/R13 RP1/2
圆锥内 螺纹
螺纹标注的方法汇总
螺纹标注的方法汇总1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号，需要标注每一个尺寸，技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：图片对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。
公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹（杆）要比内螺纹（孔）要小一些。
外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。
内螺纹用大写表示，只有G,H 两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用S、N、L表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注 LH。
2、对于多线普通螺纹标注格式为：图片对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为twostarts；三线为threestarts；四线为fourstarts），标注的线数必须使用英文。
常见螺纹的分类及标注
B级用于d＞24mm和l ＞10d或者l ＞150的螺 栓；
螺纹规格d的范围： GB/T5780-2000为M5~M64; GB/T5782-2000为M1.6~M64; 公称长度范围： GB/T5780-2000为25~500； GB/T5782-2000为12~500
常见螺纹的分类及标注
一 梯形螺纹
梯形螺纹的完整标记内容和格式为：
梯形螺纹代号
中径公差带代号
旋合长度代号
具体的标记规则：
① 梯形螺纹代号部分：
单线格式：
特征代号
公称直径
×
螺距
旋向
② 多线格式：
特征代号
公称直径
× 导程（P螺距）
旋向
Ⅰ 梯形螺纹的特征代号为“Tr”，公称直 径为螺纹的大径（mm）； Ⅱ 右旋螺纹的旋向不标记，左旋螺纹加旋 向代号“LH”； Ⅲ 中径公差带代号标记类似于普通螺纹。
螺纹规格d=12、公称长度l=80、性能等级为 8.8级、表面氧化、A级的六角头螺栓
六角头螺栓 C级 （GB5780-86）
六角头螺栓 –全螺纹 C级 （GB5780-86）
辗制末端
（0.1~0.15）d×45°
d
2d
0.7d
l（由设计决定）
六角头螺栓有C级（GB/T5780-2000） A级和B级（GB/T5782-2000） 其中：
举例：
性能等级4.6级的螺栓，其含义是： A 螺栓材质公称抗拉强度达到400MPa级 B 螺栓材质的屈服强度比值为0.6； C 螺栓材质的公称屈服强度达到
400x0.6=240MPa级 那10.9级的呢？
常用螺纹的标记
常用螺纹的标记众所周知，螺纹标记是螺纹设计的一项重要内容。
了解螺纹的标记方法正确设计和识别螺纹具有很大意义。
近年来，随着标准的修订，螺纹标记方法发生了很大变化。
本文根据最新国家标准和国外螺纹标准，对普通螺纹、统一螺纹、惠氏螺纹、小螺纹、管螺纹及米制锥螺纹等常用螺纹的标记方法及应用做一简要介绍。
1、普通螺纹的标记普通螺纹是应用最广的一种紧固件螺纹。
目前，我国关于普通螺纹的系列国家标准共有10项。
其中，GB/T197—对普通螺纹的标记方法作出了规定。
该标准的现行版本是GB/T197—2003《普通螺纹公差》。
与1981版旧标准相比，2003版新标准对普通螺纹标记方法的规定有多处改变。
首先，GB/T197—2003版新将原来的不允许省略公差带代号修改为允许省略常用的公差带代号。
对内螺纹而言，公称直径小于或等于1.4mm时，常用螺纹公差带代号为5H：公称直径大于或等于1.6mm时，常用螺纹公差带代号为6H；对外螺纹而言，公称直径小于或等于1.6mm时，常用螺纹公差带代号为6g。
其次，GB/T197—2003将原来的允许在特殊需要时注时旋合长度数值修改为不标注旋合长度数值，只标注旋合长度代号即可。
标准还进一步规定，对常用的中等旋合长度组别的螺纹可以省略标注旋合长度代号。
从而，使普通螺纹标记更加简练。
此外，新标准在原来基础上，增加了多线螺纹标记方法规定。
按GB/T197—2003/《普通螺纹公差》的规定，完整的普通螺纹标记由螺纹特征代号、尺寸代号、公差带代号及其他有必要做进一步说明的个别信息组成。
普通纹的特征代号用字母：“M”表示。
单线螺纹的尺寸代号为“公称直径×Ph螺距”。
对粗牙螺纹，可以省略标注螺距项。
多线螺纹的尺寸代号为“公称直径×Ph导程P螺距”。
如果要进一步说明螺纹的线数，可在后面加括号用英文说明。
双线螺纹为“two starts”、三线螺纹为“three starts”、四线螺纹为“four starts”，等等。
管螺纹表示方法
管螺纹一般分为非螺纹密封的管螺纹和螺纹密封的管螺纹。
非螺纹密封的管螺纹是指螺纹副本身不具有密封性的圆柱管螺纹。
非螺纹密封的管螺纹多用于压力为1.57MPa以下的水、煤气管道、润滑和电线管道系统。
密封管螺纹是指螺纹副本身具有密封性管螺纹。
用螺纹密封的管螺纹多用于高温、高压系统和润滑系统。
管螺纹标记：
(1)用螺纹密封的管螺纹有圆锥外螺纹、圆锥内螺纹和圆柱内螺纹。
联接形式有两种：圆锥内螺纹与圆锥外螺纹；圆柱内螺纹与圆锥外螺纹配合。
标记：螺纹特征代号尺寸代号—旋向代号螺纹特征代号：用Rc表示圆锥内螺纹；用Rp表示圆柱内螺纹；用R表示圆锥外螺纹。
尺寸代号用1/2、3/4、1、11/2、……表示。
当螺纹为左旋时，加注LH，右旋螺纹不标注旋向代号。
内、外螺纹装配在一起时，内、外螺纹的标记用斜线分开，左边表示内螺纹，右边表示外螺纹。
例如：圆柱内螺纹与圆锥外螺纹配合(右旋)，其标记为Rp3/4 /R3/4。
(2)非螺纹密封的管螺纹。
非螺纹密封的管螺纹其内、外螺纹都是圆柱管螺纹，其标记规定格式如下：螺纹特征代号尺寸代号公差等级代号—旋向代号螺纹特征代号用G表示。
尺寸代号用1/2、3/4、1、…表示。
螺纹公差等级代号：对外螺纹分A、B两级标记；对内螺纹则不标记。
当螺
纹为左旋时，在后边加注LH，右旋螺纹不标注旋向代号。
内、外螺纹装配在一起时，内、外螺纹的标记用斜线分开，左边表示内螺纹，右边表示外螺纹。
例如：G11/2 / G11/2B。
常见螺纹的分类及标注
⑥ 在水管、油管、煤气管的管道连 接中，有非螺纹密封的内、外管螺纹 和用螺纹密封的管螺纹。 管螺纹应标注螺纹特征代号和尺寸 代号； 非螺纹密封的外管螺纹还应标注公 差等级。
注意：尺寸代号不是管子的外径，也不是螺纹的大径， 而是指管螺纹用于管子孔径英寸的近视值。
⑦ 各种管螺纹标注，其标记一律注在 引出线上，引出线由大径或对称中心 引出。 其螺纹副的标记是：内螺纹标记/外 螺纹标记 ⑧ Rc—圆锥内螺纹，Rp—圆柱内螺纹， R1和R2—圆锥普通螺纹的牙型角为60°，有粗牙和细牙 之分，即在相同的大径下，有几种不同规格 的螺距，螺距最大的一种，为粗牙普通螺纹， 其他为细牙普通螺纹。
粗牙和细牙对公制 螺纹来说区别在于 螺距和螺纹深度不 同，对英制和美制 螺纹来说每英寸的 牙数和螺纹深度不 同，UNC为美制粗 牙螺纹，UNF为美 制细牙螺纹
普通内螺纹的中径 和顶径的公差等级 均有4、5、6、7、 8五种，基本偏差 有G、H两种；
外螺纹的中径公差 等级有3、4、5、6、 7、8、9七种，顶 径公差等级有4、6、 8三种，基本偏差 有e、f、g、h四种。
大量生产的精制紧固螺纹，推荐采 用的公差带为：6H（内螺纹）， 6g（外螺纹）；一般用途优先选用 的公差带为：5H、6H、7H、4h、 6e、6f、6g、6h；内外螺纹公差带 可以任意组合，最佳组合为：H/g、 H/h或G/H.
（2）具体的标记规则
①螺纹代号.
螺纹代号包括什么
?
普通螺纹的特征代 号为“M”；
公称直径为螺纹的 大径尺寸（mm）；
粗牙普通螺纹不标 注螺距，细牙普通 螺纹的螺距必须标 记；
右旋螺纹的旋向不 标记，左旋螺纹的 旋向要标记：“左”
②公差带代号
公差带代号由公差等级数字和基本偏差代号 组成。 它表示制造时的允许尺寸误差的大小。 螺纹的公差带代号是用来说明螺纹加工精度， 数字表示公差等级,字母表示偏差代号，小 写为外螺纹，大写为内螺纹。 普通螺纹由中径和顶径的公差带代号两部分 组成。
圆形螺纹的表示方法
圆形螺纹的表示方法
圆形螺纹的表示方法有多种，以下为您列举几种：
1. 特征代号M：表示普通螺纹，螺纹特征代号大写时表示为三角螺纹，小
写时表示为普通螺纹。
2. 尺寸代号：表示螺纹标准直径，通常为两位数，包括公称直径、极限偏差、公差带等。
3. 标记示例：表示公称直径为20mm、螺距为的细牙普通螺纹。
4. 旋向代号：表示螺纹旋向，LH表示左旋，右旋时不加标注。
5. 直径与螺距系列代号：表示直径与螺距的组合，例如8H、7G等。
这些表示方法可以根据不同的标准和规格进行选择和使用，请根据实际情况选择适合的表示方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号
螺纹
类别
标准
编号
特征
代号
标记示例
螺纹副标记示例
附注
1
普通螺纹
M 1-M3
GB/T197-2003
M
M8×1-LH
M8
M16×php2-5g6g-L
M20-6H/5g6g
M6
粗牙不注螺距，左旋时尾加“—LH”；中等公差精度(如6H、6g)不注公差带代号中等旋合长度不注N(下同)；多线时注出Ph(导程)、P(螺距)。
R2
R23/4
圆锥内螺纹
RC
RC11/2-LH RCRCRC
RC/R23/4
8
统一螺纹
GB/T20666-2000
NU
2-12UN-2A
标注中未给出螺纹副标记示例。本示例表示公称直径为2in,每英寸牙数为12的恒定螺距系列统一螺纹；公差带号2A中A为外螺纹（内螺纹时为B），2为公差等级
说明：表中No.8为统一螺纹的基本标记方法，未含特殊要求的标记方法。当公称直径<1/4in时，改用直径代码表示：0，1-6，8，10，12十种，外螺纹牙底倒圆时加注R(如UNR)。螺纹代号尚有NUC或NURC（粗牙）、UNF或UNRF（细牙）和UNRF或UNREF（超细牙）。
4
锯齿形螺纹
GB/T13576.4-2008
B
B40×7-7H
B40×14(P7)
LH-7e–L
B40×7-7H/7e
5
60°密
封
管
螺
纹
圆锥管螺纹（内、外）
GB/T12716-2002
NPT
NPT6
左旋时尾
加“—LH”
圆柱内
螺纹
NPSC
NPSC3/4
6
55°非密封管螺纹
GB/T7307-2001
G
G11/2A G1/2-LH
2
小螺纹
GB/T15054.4-1994
S
SO.8-4H5S1.2LH-5h3
SO.9-4H5/5h3
标记中末位的5和3为顶径公差等级。顶径公差带位置仅一种，故只注等级不注位置。
3
梯形螺纹
GB/T5796.4-2005
Tr
Tr40×7-7HTr40×14(P7)LH-7e
Tr36×6-7H/7c
公称直径一律用外螺纹的基本大径表示；仅需给出中径公差带代号；无短旋合长度。
G11/2A
外螺纹公差等级分A级和B级两种；内螺纹公差等级只有一பைடு நூலகம்。表示螺纹副时，仅需标注外螺纹的标记。
7
55°密
封
管
螺
纹
圆锥外螺纹
GB/T7306.1-2000
R1
R13
RP/ R13
内、外螺纹均只有一种公差带，故不注。螺纹副中只注写一次尺寸代号
圆柱内螺纹
RP
RP1/2
圆锥外螺纹
GB/T7306.2-2000
