玻璃钢化粪池安装示意图
玻璃钢化粪池施工方法

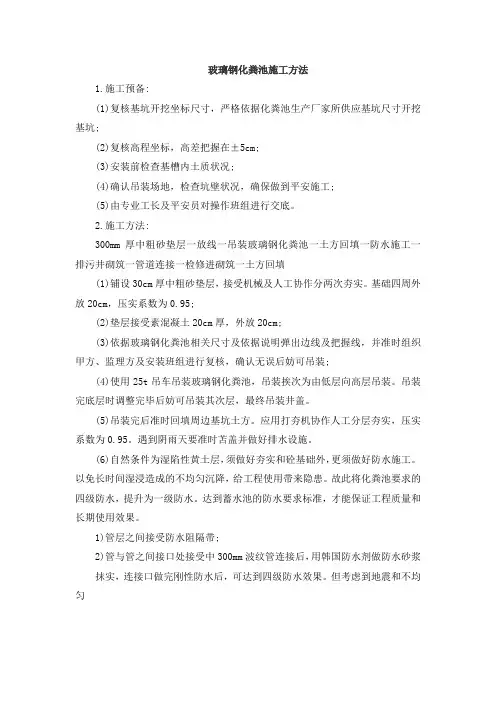

玻璃钢化粪池施工方法1.施工预备:(1)复核基坑开挖坐标尺寸,严格依据化粪池生产厂家所供应基坑尺寸开挖基坑;(2)复核高程坐标,高差把握在±5cm;(3)安装前检查基槽内土质状况;(4)确认吊装场地,检查坑壁状况,确保做到平安施工;(5)由专业工长及平安员对操作班组进行交底。
2.施工方法:300mm厚中粗砂垫层一放线一吊装玻璃钢化粪池一土方回填一防水施工一排污井砌筑一管道连接一检修进砌筑一土方回填(1)铺设30cm厚中粗砂垫层,接受机械及人工协作分两次夯实。
基础四周外放20cm,压实系数为0.95;(2)垫层接受素混凝土20cm厚,外放20cm;(3)依据玻璃钢化粪池相关尺寸及依据说明弹出边线及把握线,并准时组织甲方、监理方及安装班组进行复核,确认无误后妨可吊装;(4)使用25t吊车吊装玻璃钢化粪池,吊装挨次为由低层向高层吊装。
吊装完底层时调整完毕后妨可吊装其次层,最终吊装井盖。
(5)吊装完后准时回填周边基坑土方。
应用打夯机协作人工分层夯实,压实系数为0.95。
遇到阴雨天要准时苫盖并做好排水设施。
(6)自然条件为湿陷性黄土层,须做好夯实和砼基础外,更须做好防水施工。
以免长时间湿浸造成的不均匀沉降,给工程使用带来隐患。
故此将化粪池要求的四级防水,提升为一级防水。
达到蓄水池的防水要求标准,才能保证工程质量和长期使用效果。
1)管层之间接受防水阻隔带;2)管与管之间接口处接受中300mm波纹管连接后,用韩国防水剂做防水砂浆抹实,连接口做完刚性防水后,可达到四级防水效果。
但考虑到地震和不均匀沉降等诸多因素会对刚性防水的损坏,故在此基础上再进行两遍柔性防水处理;3)接受高分子SPC120防水材料,将各管缝连接处做成400mm宽防水带:4)高分子柔性防水施工完毕后,为慎重期间,确保万无一失,在薄弱环节的各连接处再进行其次遍柔性防水处理,接受高分子益胶泥达到一级防水功效。
3.盖板安装(1)盖板安装应待墙板砼强度及预制盖板吊装强度均满足设计要求后再进行盖板安装;(2)预制盖板在运输、吊装过程中应当心轻放,防止碰撞损坏棱角;(3)盖板堆垛码放时,应设置垫木,吊环朝上,垫木应在同一垂线上;(4)盖板安装前,应在与墙、梁结合处满座砂浆,以保证接缝严密,盖板安装完成后,应准时勾缝并养护;(5)回填土过程中,应尽量削减振动,以免造成接缝损坏。
玻璃钢化粪池安装示意图教学资料
玻璃钢化粪池安装示
意图
50立方整体式玻璃钢化粪池施工方案
50立方整体式玻璃钢化粪池尺寸(Ф2800mm×8150mm),进出水管为200mm 。
现给出50立方整体式玻璃钢化粪池安装示意图及其基砊尺寸,其它型号化粪池的安装示意图及其基砊尺寸以此类似。
仅供学习与交流,如有侵权请联系网站删除谢谢2
要求甲方按照我们提供的技术参数挖砊基。
1、基砊开挖说明:按照化粪池尺寸数据所给土方长度应挖5.1米,宽度为3.3米,深度
最为重要,按照楼房排水管(即是化粪池进水管)管顶向下挖2.25米,此深度尺寸为夯实后的坑底标高,坑底必须抄平后才能埋入化粪池,当化粪池放入坑中后必须抄进出水两侧的罐顶面,检查是否为水平状态,如不是水平状态应及时调整,然后进入下一环节,首先将罐体两侧稳住,使罐体固定不动,然后两侧进入人工同时回填,回填时不可回填砖头瓦块与建筑垃圾,应回填细沙或沙土,回形式为一米一夯,罐体两侧回填到连接的位置即可(进出水管管底位置)。
2、进出水管安装说明:进出水管安装后再回填,与此同时向罐体内注水,注至水位到达罐
体半径即可(主要为了罐体在回填时不被两侧的土方挤压导致变形),当回填至化粪池顶面时,清淘井口应打厚度为10公分钢筋混凝土垫层,横向应超出化粪池直径两侧各60公分,纵向40公分即可,配筋为8#-10#钢筋,然后砌砖井到路面(罐体覆土在0.7米-2米之间)。
3、过车路面施工说明:如化粪池位置在马路下方,而且覆土超过2米,必须在化粪池罐体
上方打落水25公分厚双层钢筋混凝土盖板(配筋为12#-16#),长度必须超出化粪池四周加5公分钢筋混凝土,分配钢筋为12#-16#。
仅供学习与交流,如有侵权请联系网站删除谢谢3。
14ss706-玻璃钢化粪池选用与埋设-14ss706
玻璃钢化粪池结构紧凑,占地面积小,提高了土地资源的利用效 率。
节能减排效果分析
节能效果
玻璃钢化粪池采用高效节 能技术,如厌氧处理、好 氧处理等,降低了污水处 理过程中的能耗。
减排效果
通过玻璃钢化粪池的处理 ,污水中的污染物得到有 效去除,减少了向环境化粪池在处理过程 中产生的沼气等温室气体 经过收集利用,可实现温 室气体减排。
当化粪池内水位异常升高或降低 时,应检查进、出水口及管道是 否堵塞或破损,并及时处理。
06
玻璃钢化粪池环保性能评价
环保指标解读
污染物排放
玻璃钢化粪池在污水处理过程中,能够有效去除悬浮物、有机物 、氮、磷等污染物,达到国家排放标准。
资源消耗
与传统化粪池相比,玻璃钢化粪池采用工业化生产方式,减少了 对自然资源的消耗,同时降低了能耗。
求。
回填与夯实
回填材料
01
选用符合要求的回填材料,如砂土、碎石等。
分层回填
02
按照每层不超过30cm的厚度进行分层回填。
夯实处理
03
每层回填后,使用夯实机进行夯实处理,确保 回填土的密实度。
检查井砌筑
04
在化粪池顶部砌筑检查井,方便后期维护和检 修。
04
玻璃钢化粪池验收标准与方 法
验收文件准备
玻璃钢化粪池埋设施工流程
施工前准备
熟悉图纸
了解化粪池的型号、规格、尺寸及埋设深度。
现场勘查
确认施工现场的地质、水文条件,评估施工难 度。
材料准备
根据设计要求,准备相应型号的玻璃钢化粪池 、管道、阀门等配件。
基坑开挖与支护
基坑放线
根据设计图纸,在施工现场放出 化粪池基坑的开挖边线。
玻璃钢化粪池施工与安装方案正式版
玻璃钢化粪池开挖安装回填施工方案目录一、编制依据 (3)二、工程概况 (3)二、施工工艺及方法 (3)三、施工剖面示意图 (5)四、玻璃钢化粪池安装注意事项 (7)五、土方施工注意事项 (8)一、编制依据1、《建筑地基基础工程施工质量验收规范》GB50202-2002;2、《砌体工程施工质量验收规范》GB50203-2002;3、《给水排水管道工程施工及验收规范》GB50268-97;4、《09BSZ3-1 BZHC玻璃钢化粪池选用安装图集》二、工程概况根据本工程地质勘查报告显示,场区土质层为卵石层,根据业主提供的设计意图,以及本工程建筑物类型、生活用水标准、清掏周期、粪便污水与生活废水合流或粪便污水单独(分流)排入化粪池等情况,玻璃钢化粪池拟采用BZHC-14A 型号,有效容积为100立方米。
根据《09BSZ3-1 BZHC玻璃钢化粪池选用安装图集》要求,BZHC-14A型号化粪池有效容积为100立方米,最小基坑尺寸为4500X12200mm,基坑需要开挖深度为4.80~5.00m,本工程基坑尺寸初步设计为4500X12200X5100mm(宽X长X 深度),由于本工程基坑深度内无地下水,根据图集要求垫层采用砂垫层300厚,夯实压实系数大于0.95。
考虑到施工安全和基坑边坡的稳定,以及现场土质的情况,拟定基坑开挖放坡系数为1:1.5,采用机械挖槽,人工配合清理槽底的施工方法进行施工,回填土材料采用中砂进行回填。
二、施工工艺及方法施工准备→放线→挖基槽→探钎(最少不低于三个点)→基层找平、夯实→铺砂→玻璃钢化粪池吊装→校正平衡→罐体开孔接管→分层回填→灌水→夯实回填→砌检查井→顶部回填层夯实→地面处理1、第一步:挖坑槽根据采用化粪池的型号,测量基坑放线,在确定能保证产品尺寸的情况下进行挖槽。
根据型号的大小,按照设计的放坡系数进行放坡,放坡大小根据土质情况及产品顶部以上的复土厚度。
挖槽前应准备好机械、电源、铁锨、盒尺、测量仪器、打夯机等,施工中必备的工具,以备出现特殊情况使用。
玻璃钢化粪池施工与安装及方案
玻璃钢化粪池施工与安装及方案本文是关于玻璃钢化粪池安装施工的说明。
文章包括编制依据、工程概况、施工工艺及方法、施工剖面示意图、玻璃钢化粪池安装注意事项和土方施工注意事项等内容。
二、施工工艺及方法1.玻璃钢化粪池的安装应按照设计图纸和施工方案进行,施工前应进行必要的准备工作。
2.玻璃钢化粪池的安装应由专业人员进行,确保施工质量。
3.玻璃钢化粪池的安装应按照规定的顺序进行,先安装底板,再安装侧板,最后安装顶板。
4.玻璃钢化粪池的安装应注意防止污水泄漏,应进行必要的密封处理。
三、施工剖面示意图本部分提供了玻璃钢化粪池的施工剖面示意图,包括底板、侧板和顶板的构造和连接方式。
施工人员应按照示意图进行施工,确保施工质量。
四、玻璃钢化粪池安装注意事项1.玻璃钢化粪池的安装应在干燥、通风、无火源的环境下进行。
2.玻璃钢化粪池的安装应注意防止碰撞、磕碰和摩擦,以免损坏。
3.玻璃钢化粪池的安装应注意防潮、防晒和防腐,以延长使用寿命。
4.玻璃钢化粪池的安装前应进行必要的检查和试验,确保施工质量。
五、土方施工注意事项1.土方施工应按照设计图纸和施工方案进行,施工前应进行必要的准备工作。
2.XXX施工应由专业人员进行,确保施工质量。
3.土方施工应注意防止坍塌、滑坡和塌方等事故的发生,应采取必要的安全措施。
4.XXX施工应注意保护周围环境,防止对周围环境造成污染和损害。
根据本工程地质勘查报告,场区土质层为卵石层。
根据业主提供的设计意图和本工程的建筑物类型、生活用水标准、清掏周期、粪便污水与生活废水合流或粪便污水单独(分流)排入化粪池等情况,决定采用BZHC-14A型号的玻璃钢化粪池,其有效容积为100立方米。
根据《09BSZ3-1BZHC玻璃钢化粪池选用安装图集》的要求,该型号的化粪池有效容积为100立方米,最小基坑尺寸为4500Xmm。
本工程的基坑尺寸初步设计为4500XX5100mm(宽X长X深度),由于基坑深度内无地下水,垫层采用300厚的砂垫层,夯实压实系数大于0.95.考虑到施工安全和基坑边坡的稳定,以及现场土质的情况,拟定基坑开挖放坡系数为1:1.5,采用机械挖槽,人工配合清理槽底的施工方法进行施工,回填土材料采用中砂进行回填。
玻璃钢化粪池安装说明

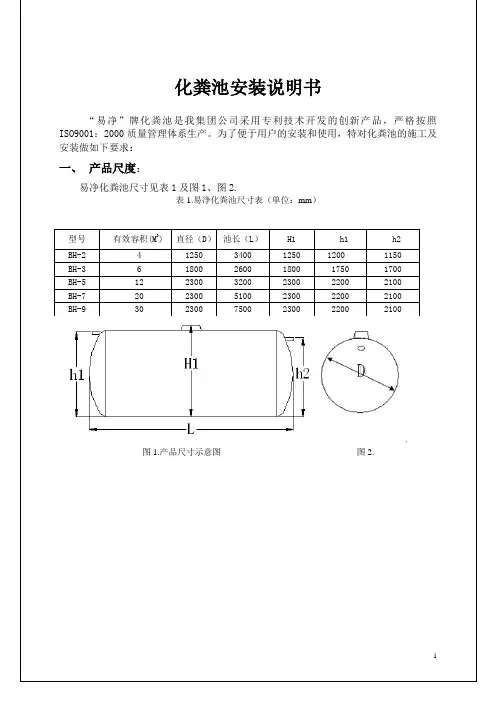

化粪池安装说明书“易净”牌化粪池是我集团公司采用专利技术开发的创新产品,严格按照ISO9001:2000质量管理体系生产。
为了便于用户的安装和使用,特对化粪池的施工及安装做如下要求:一、产品尺度:易净化粪池尺寸见表1及图1、图2.表1.易净化粪池尺寸表(单位:mm)型号有效容积(M3)直径(D)池长(L)H1 h1 h2BH-2 4 1250 3400 1250 1200 1150BH-3 6 1800 2600 1800 1750 1700BH-5 12 2300 3200 2300 2200 2100BH-7 20 2300 5100 2300 2200 2100BH-9 30 2300 7500 2300 2200 2100图1.产品尺寸示意图图2.二、最小挖坑尺寸易净化粪池最小挖坑尺寸见表2及图3表2. 易净化粪池最小挖坑尺寸型号有效容积(M3) 进水口管径(mm)基坑长(mm)基坑宽(mm)基坑深*(mm)BH-24150 40001800Ha+BH-36200 32002400Ha+BH-512300 38002900Ha+BH-720300 57002900Ha+BH-930300 81002900Ha+ *基坑深:深度根据管网标高确定挖坑总深度=Ha+Hb+Hc+HdHa:进水管顶到地面高度Hb:进水管顶到沙垫层高度Hc:沙垫层高度200MMHd:混凝土垫层200MM(地基承载能力≥10KN可免此项)管网标高= Ha+进出管直径D图3 安装尺寸示意图三、施工要求1、设备定位应按设计总图确定。
mm0-2000-200行道图6 BH10-40 BH-50串联示意图图7、BH-40 BH11-50并联示意图图8、BH12-75 串并联示意图图9、BH13-100串并联示意图附表:化粪池进出水管尺寸及相关参数表.附表钢筋混泥土路面铺设尺寸(mm)图11、配筋示意图致谢感谢贵司选用我司化粪池产品!感谢您在百忙之中详细阅读本手册!感谢贵司在施工过程中按本说明书规范施工并向我司提出宝贵意见!易净集团。
玻璃钢化粪池参数介绍
玻璃钢化粪池参数介绍规格型号产品型号处污能力(m3/d)占地尺寸(L×B)mm相当国标化粪池别墅型 5 1800×1800 1#、2# FLHFC-6 5-9 2000×2000 3#FLHFC-9 9-18 3500×2000 4#FLHFC-14 14-20 2360×2350 5#FLHFC-18 18-28 2800×2350 6#FLHFC-22 22-30 3600×2450 7#FLHFC-27 27-36 4000×2450 8#FLHFC-32 32-50 5100×2450 9#FLHFC-42 42-64 4600×3000 10#FLHFC-52 52-86 5500×3000 11#FLHFC-77 77-106 7100×3400 12#FLHFC-102 102-120 8300×3400 13#FLHFC-125 125-140 9000×3400 14#FLHFC-150 150-170 10800×4000 15#三、技术指标对比表1玻璃钢高效生物化粪池(FLHFC)与各种化粪池经济技术指标对比项目海联高效化粪池砖混化粪池水泥预制化粪池拼装组合化粪池结构形式整体整体拼装组合拼装组合是否渗漏无渗漏渗漏严重易塌陷、易渗漏易开裂、塌陷、渗漏占地面积小大大较小表2玻璃钢高效生物化粪池与普通国标化粪池的典型测试出水对比表(单位mg/L)四、产品结构原理玻璃钢高效生物化粪池(FLHFC),一体多箱,形成沉淀腐化区和处理区。
上下错层设计的隔舱板,不仅将产品内部分隔成多个腔室,更起到支撑作用,提高产品承能力。
◆沉淀腐化区对生活污水进行过滤、分类、沉淀,去除可沉积的粗大物质。
废水同时在此进行化粪作用,并借助污水中所含大量微生物的作用,培育出适应性和活性很强的微生物群体,使一部分结构复杂的难分解的无机物质被降解为易分解的物质。
玻璃钢化粪池标准图集14ss706
玻璃钢化粪池标准图集14ss7061. 引言玻璃钢化粪池是一种新型的化粪池,它由玻璃纤维增强塑料(FRP)制成。
该材料具有耐腐蚀、抗老化、轻质、强度高等优点,使其成为化粪池行业的首选产品之一。
本文档针对玻璃钢化粪池的标准图集进行详细介绍。
2. 玻璃钢化粪池标准图集14ss706玻璃钢化粪池标准图集14ss706是针对玻璃钢化粪池设计和安装的标准图集。
该标准图集包含了标准的图纸、尺寸、材料要求等内容,用于指导玻璃钢化粪池的制造和施工过程。
2.1 图集内容玻璃钢化粪池标准图集14ss706主要包括以下内容:1.玻璃钢化粪池设计图纸:包括整体结构图、尺寸图、剖面图等,用于指导化粪池的整体设计。
2.玻璃钢化粪池细部图纸:包括进、出水口设计图、排气孔设计图等,用于指导化粪池的细节设计。
3.玻璃钢化粪池材料要求:包括材料种类、厚度要求、连接方式等,用于指导化粪池的材料选择和加工。
4.玻璃钢化粪池安装要求:包括施工顺序、施工工具、施工技术等,用于指导化粪池的安装过程。
图集内容全面、详细,能够满足不同规模的化粪池的设计和施工需求。
2.2 图集示例以下是玻璃钢化粪池标准图集14ss706的部分示例:2.2.1 玻璃钢化粪池设计图纸设计图纸示例设计图纸示例2.2.2 玻璃钢化粪池细部图纸细部图纸示例细部图纸示例2.2.3 玻璃钢化粪池材料要求•玻璃钢板:厚度为10mm,具有防腐蚀性能。
•进、出水口连接件:采用PVC管道,具有耐腐蚀、耐高温性能。
•排气孔阀门:采用不锈钢材质,具有抗氧化、防锈性能。
•…2.2.4 玻璃钢化粪池安装要求1.施工前清理施工区域,确保没有杂物和障碍物。
2.按照设计图纸的要求进行化粪池的搭建和组装,注意连接件的紧固和密封。
3.完成化粪池的安装后,进行严格的检查和测试,确保化粪池的质量合格。
4.…2.3 图集的应用玻璃钢化粪池标准图集14ss706适用于玻璃钢化粪池制造商、设计师和施工方使用。
制造商可以根据图集中的设计图纸和材料要求制作玻璃钢化粪池。
化粪池选用及安装图集
化粪池选用及安装图集环保型玻璃钢化粪池[2 适用范围2.1 本图集适用于一般工业企业、住宅小区、宾馆饭店、学校、医院,市政改造。
2.2 本图集适用于抗震设防裂度为6-8度。
当设防裂度为6-7度时,可按本说明3.3条的规定选用普通型或加强型(加强型即在池底与池顶用钢筋混凝土加固。
见本图集P20页)当抗震设防裂度为8度时,均应用加强型。
3 工艺选用技术条件3.1 化粪池的选用表给出了不同建筑物、不同用水量标准、不同的清淘周期、粪便污水与生活废水合流及粪便污水单独排入化粪池的情况下,计算得出的化粪池设计总人数,设计人员可直接按表查出,如表内各项参数与具体工程设计参数不符时,由设计人员另行计算确定。
3.2 化粪池的设置地点,距室外给水建筑物不得小于30m,化粪池外壁距离建筑物外墙净距不宜小于5m,并不得影响建筑物基础。
化粪池设置的位置应便于清淘。
3.3 化粪池普通型用在绿化带、草坪下;加强型用在车行道或停车场下,具体办法参见本图集第P19、P20页。
(a)荷载标准限值为汽车-10级重车。
(b)土壤条件:土重度标准值≤18.0KN/m3,地基承载力特征值fak≥100KPa。
(c)地下水:按设计地面下1m计。
(d)冻土深度按选用地规定。
3.4 化粪池最小覆土厚度为0.5m,最大覆土厚度为1.5m。
超过1.5m时化粪池顶应用钢筋混凝土加固。
(参照本图集第P20页池顶加固部分)。
.3.5 井盖:不过汽车时,采用加锁轻型双层井盖及盖座;可过汽车时,采用加锁重型双层井盖及盖座《参见国际图集91SB4-1(2005)排水工程》。
3.6 化粪池均设置通气管。
管道材料采用钢管(钢管内、外喷塑),管道直径为DN100。
设置位置有两个方案:第一方案:由入孔的井壁接出,并设置管罩。
第二个方案:将通气管引至室内。
将排水管与通气管相连,或设置于不影响交通安全和环保的草坪上,并加盖管罩。
通气管也可以引至高空(距设计地面2.5m)排放(插入深度分别为200mm左右)。
化粪池安装图
槽长
槽宽
说明: 本图进出水管直径 或 由选用 人自定:长度、可根据工程具体情况适当 增加。 挖槽时可根据情况四周放宽 即可。 回填土或黄沙必须剔净石块,砖块,混凝 土等坚硬物的素土。
玻璃钢化粪池土建施工图
化粪池安装剖面图
按有关标准做井图、井盖及支座
检查井 疏 通 井
管罩
通气管(直径
检查井 疏 通 井
) 地面标高 双层双向 钢筋网架 宽 钢筋网架 混凝土厚度 长
混凝土垫层 进水管底标高
出水管底标高 素土夯实
沙层顶面标高
灰土标高 中粗砂垫层 中粗砂垫层 灰土
施工说明: 化粪池具体做法按现行陕标 玻璃钢化粪池地基为 沙土填埋,再进行 厚的沙土围严,化粪池开始灌水
灰土夯实,再铺设
一层进行分层夯实回填,小心施工,不得局部猛力撞击设备。 时,连接进出水管到两边井内。
注水水位始终高于回填沙土高度,回填土低于进出水管 施工单位:严格按照图指标高施工。 混凝土强度等级 ,钢筋为 级钢筋。
通气管(直径
)
型号
玻璃钢化粪池参数介绍
玻璃钢化粪池参数介绍规格型号产品型号处污能力(m3/d)占地尺寸(L×B)mm相当国标化粪池别墅型51800×18001#、2#FLHFC-65-92000×20003#FLHFC-99-183500×20004#FLHFC-1414-202360×23505#FLHFC-1818-282800×23506#FLHFC-2222-303600×24507#FLHFC-2727-364000×24508#FLHFC-3232-505100×24509#FLHFC-4242-644600×300010#FLHFC-5252-865500×300011#FLHFC-7777-1067100×340012#FLHFC-102102-1208300×340013#FLHFC-125125-1409000×340014#FLHFC-150150-17010800×400015#三、技术指标对比表1玻璃钢高效生物化粪池(FLHFC)与各种化粪池经济技术指标对比项目海联高效化粪池砖混化粪池水泥预制化粪池拼装组合化粪池结构形式整体整体拼装组合拼装组合是否渗漏无渗漏渗漏严重易塌陷、易渗漏易开裂、塌陷、渗漏占地面积小大大较小表2玻璃钢高效生物化粪池与普通国标化粪池的典型测试出水对比表(单位mg/L)四、产品结构原理玻璃钢高效生物化粪池(FLHFC),一体多箱,形成沉淀腐化区和处理区。
上下错层设计的隔舱板,不仅将产品内部分隔成多个腔室,更起到支撑作用,提高产品承能力。
◆沉淀腐化区对生活污水进行过滤、分类、沉淀,去除可沉积的粗大物质。
废水同时在此进行化粪作用,并借助污水中所含大量微生物的作用,培育出适应性和活性很强的微生物群体,使一部分结构复杂的难分解的无机物质被降解为易分解的物质。
化粪池PPT课件
2020/2/26的工作原理
三相分离
三相分离化粪池技术是在传统化粪池的基础上,保留
了化粪池中泥水混合的优点,增加了“污水、污泥、
消化气”三相分离的技术,在化粪池的出水端设置三
相分离装置,使出水端的污泥、消化气与污水处理过
程分离,避免气浮现象对污水处理的干扰。出水端的
沉淀槽参照平流沉淀池技术标准,污水沉淀时间2小
河南楷林物业有限公司
HENAN KINEER PROPERTY
MANAGEMENT CO . ,L T D
2020/2/26
2
让拥有成为自豪
一、化粪池概述
化粪池小样 玻璃钢成品化粪池
化粪池(huàfènchí)是处理粪便 并加以过滤沉淀的设备。其原理 是固化物在池底分解,上层的水 化物体,进入管道流走,防止了 管道堵塞,给固化物体(粪便等 垃圾)有充足的时间水解。 化粪 池(septic tank)指的是将生活污 水分格沉淀,及对污泥进行厌氧 消化的小型处理构筑物。 化粪池原理:过滤沉淀-厌氧发酵固体物分解-粪液排放。 化粪池的种类: 目前我们国内建 筑所用的化粪池种类大致可分为 砖砌、钢混、以及玻璃钢化粪池 三种
2020/2/26
11
让拥有成为自豪
典型粪盖
四、化粪池的清掏与维保
化粪池与污水井管和市政管网 相连,写字楼所用污水管网直径 400MM左右,污水井深2米左右, 日常维护管理存在脏累险难,而且 部分写字楼雨污水管没有分开。
化粪池的清掏与维保工作首先 要注意安全。
日常管理工作重点如下: 1、从时间节点上,雨季到来 之前4-5月应全面检查;长假期后应 打开污水井盖检查,对于大的粪盖 应择机清除;
化粪池工作原理和日常维护
编制:王 军 时间:2017.7.24
玻璃钢化粪池施工方案
A.当地耐力≧10吨时,有地下水时可根据情况进行井点或明排降水后铺设≧200mm级配砂石垫层后载铺设100mm砂 垫层即可,无地下水时罐底需夯实,罐底夯实后在铺设100mm砂垫层,避免埋设在土质不实的地基上。
B.当地耐力﹤10吨时地基需增加≧200mm混凝土垫层处理后再铺设100mm砂垫层即可。
(2)JFYHFC化粪池进出口管以管顶平接原则施工。
(3)JFYHFC化粪池在现场初步峻工验收后,严禁倾倒垃圾或生活垃圾。
五、本节"安装说明"中施工作业之条文,提供设计人员、施工人员和筹建单位施工管理人员工作参考。
玻璃钢化粪池安装
字体大小:大 | 中 | 小 2009-06-19 23:12 - 阅读:252 - 评论:1
2.化粪池埋设在﹤1.2米时,如需通过车辆时,路面需增加构造保护措施,具体情况由现场技术人员确定。
3.埋设深度计算(如图所示)及管道连接说明:
计算公式参照如下:(进水管上管顶距化粪池罐顶100mm,出水管上管顶距化粪池罐顶150mm). ●无地下水H=H1+d+100 H1=h+100
●有地下水H=H1+d+100+200 H1=h+100
7.化粪池并联
当化粪池容积超过50m3时,可用两个单罐并联。(两罐体间距不小于600mm。其它做法同单体做法)。(插入并联布置平面示意图图2和断面示意图图3)
图2 HFRP-A玻璃刚整体化粪池并联布置平面示意图 图3 整体化粪池并联布置地基A-A断面示意图
开槽
吊装
吊装就位
2.化粪池埋设在﹤1.2米时,如需通过车辆时,路面需增加构造保护措施,具体情况由现场技术人员确定。
农村自建化粪池这样施工才正确,如此简单为啥包工头却都不会?
农村自建化粪池这样施工才正确,如此简单为啥包工头却都不会?上次跟大家详细介绍了农村别墅排水、排污管道要如何设置,化粪池要如何清理,以及如何根据自己家庭人口数量选择合适大小的化粪池等相关问题。
但大家都说对化粪池具体做法介绍的不够详细,农村别墅施工图纸里面关于化粪池的施工图纸也不太看得懂。
今天我们就结合施工图纸(以二格式化粪池为例),详细的为大家介绍农村别墅化粪池的做法。
化粪池平面图:在做化粪池时,大家可以根据自家房子和化粪池的相对位置关系,从a、b、c三个方向中合理选择设置化粪池的进水管;根据最终经处理后的污水的排放位置,从d、e、f三个方向中合理选择设置化粪池出水管。
敲重点:如果粪便立管不能兼做化粪池的透气管时,需另外设置专门的排气管。
化粪池一定要设置排气管。
如果化粪池远离房子,或者位于下风方向,可以就将排气管设置在化粪池之上。
若是直接将排气管设置是化粪池之上排出的臭气会对家居环境造成污染,那就需要采用第二种方案,铺设专门的排气管。
二格式化粪池的第一池大小要保证污水(粪便)能在这里驻留30天以上,对应不同型号化粪池,具体尺寸如下表。
因为宅基地等实际场所限制,化粪池实际施工长、宽尺寸可以做适当调整,但是实际容积不能小于所选型号化粪池的有效容积。
化粪池的施工:化粪池由底板、池壁、盖板、管道等4部分组成,施工要点如下:1、挖基坑。
选定化粪池位置后根据要建化粪池的大小挖好基坑,平整好坑底,清理好池外壁。
2、化粪池底板施工化粪池底板由下到上依次为素混凝土垫层、钢筋混凝土底板、水泥砂浆抹面层。
注意:如果是地下水丰富的地方,在素混凝土垫层下面要先做一层卵石、碎石垫层,如果没地下水,则直接将基坑底素土夯实就可以了。
化粪池垫层施工:底板垫层用c10混凝土,垫层厚度做100mm。
化粪池横切面示意图:化粪池底板:化粪池底板用c25混凝土浇筑,厚度为300mm,配双层双向@150方格钢筋网。
农村自建房一般选用1号或者2号化粪池就能满足使用需求,配直径为10的带肋钢筋。
玻璃钢整体化粪池安装方案
玻璃钢整体化粪池安装方案
项目介绍
本项目旨在提供一种简单而高效的玻璃钢整体化粪池的安装方案,以满足市场需求。
我们的安装方案旨在提供一个完整的、可靠
的和绿色的整体化粪池系统,以解决污水处理的各种问题。
安装步骤
步骤一:选址
首先需要选择一个合适的区域作为玻璃钢整体化粪池的安装位置,这个区域应该是相对平坦的,并且具备良好的排水条件。
步骤二:基础施工
植入基础是开挖池的必要步骤。
根据玻璃钢整体化粪池的尺寸,动员开挖机械,将池内外边坡开挖至设计标高。
同时还需安放所有
内部构件,如隔断板、支脚等。
根据设计要求,将基础水泥料浇筑
至6厘米左右,以便安全负荷在玻璃钢坯体上。
步骤三:玻璃钢坯体制作
我们根据实际情况生产玻璃钢坯体,务求坚固耐用,工艺精湛,能够满足客户的需求。
步骤四:安装组合
在钢筋构件的配合下,将玻璃钢坯体按照设计要求进行组合,
并将其整体固定在基础上。
步骤五:外部修筑
在安装完整体化粪池后,还需要进行外部修筑,主要是为了让
整个化粪池看起来更整洁美观。
特点
* 高效性:玻璃钢整体化粪池不受地质和气候条件的限制,可以适用于任何地区的污水处理。
* 可靠性:经过科学设计,消除了传统水处理方式的漏洞,提高了水处理的效率。
* 绿色环保:玻璃钢整体化粪池采用物理法和生化法相结合的方式处理污水,不使用化学药剂,对环境无污染。
我们希望通过我们的安装方案能够有效地解决污水处理的各种问题,为客户提供一个完整的、可靠的和绿色的整体化粪池系统。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
50立方整体式玻璃钢化粪池施工方案
50立方整体式玻璃钢化粪池尺寸(Ф2800mm×8150mm),进出水管为200mm 。
现给出50立方整体式玻璃钢化粪池安装示意图及其基砊尺寸,其它型号化粪池的安装示意图及其基砊尺寸以此类似。
要求甲方按照我们提供的技术参数挖砊基。
1、基砊开挖说明:按照化粪池尺寸数据所给土方长度应挖5.1米,宽度为3.3米,深度最为
重要,按照楼房排水管(即是化粪池进水管)管顶向下挖2.25米,此深度尺寸为夯实后的坑底标高,坑底必须抄平后才能埋入化粪池,当化粪池放入坑中后必须抄进出水两侧的罐顶面,检查是否为水平状态,如不是水平状态应及时调整,然后进入下一环节,首先将罐体两侧稳住,使罐体固定不动,然后两侧进入人工同时回填,回填时不可回填砖头瓦块与建筑垃圾,应回填细沙或沙土,回形式为一米一夯,罐体两侧回填到连接的位置即可(进出水管管底位置)。
2、进出水管安装说明:进出水管安装后再回填,与此同时向罐体内注水,注至水位到达罐体半
径即可(主要为了罐体在回填时不被两侧的土方挤压导致变形),当回填至化粪池顶面时,清淘井口应打厚度为10公分钢筋混凝土垫层,横向应超出化粪池直径两侧各60公分,纵向40公分即可,配筋为8#-10#钢筋,然后砌砖井到路面(罐体覆土在米-2米之间)。
3、过车路面施工说明:如化粪池位置在马路下方,而且覆土超过2米,必须在化粪池罐体上方
打落水25公分厚双层钢筋混凝土盖板(配筋为12#-16#),长度必须超出化粪池四周加5公分钢筋混凝土,分配钢筋为12#-16#。
