中考物理作图题专题训练 含答案
中考物理作图专题《电学作图》专项训练(解析版)
《电学作图》一、作图题1.请在虚线框中画出图所示电路的电路图．2.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
3.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
4.根据电路实物图画出电路图．5.请在方框内画出如图所示的实物电路的电路图．6.按照图1所示的电路图，将图2中各元件连接起来。
【用笔画线表示导线，导线不许交叉】7.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。
8.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．9.在图中,要求用电流表测量灯泡中的电流,电压表测量灯泡的电压,、并联,变阻器调节的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。
10.根据实物图画出电路图．11.请在图2方框内画出图1所示的电路图．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，灯L1、L2均能发光．13.按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流．14.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮．按要求连接实物图并画出相应的电路图．15.请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路．16.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．17.请按照图1中的电路图将图2中的实物连成电路。
18.请根据图中所示的实物图，在方框内画出对应的电路图。
19.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。
20.请在虚线框中画出图所示电路的电路图。
中考物理作图专题《平面镜成像作图》专项训练(解析版)
《平面镜成像作图》一、作图题1.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。
在图中找出挡板左侧这个发光点的位置。
2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。
3.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。
4.如图所示，水平地面上有一障碍物ABDC，较大平面镜MN在某一高度水平放置，试用作图法求出眼睛位于O点从平面镜中所能看到障碍物后方地面的范围．5.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。
（要求保留必要的辅助线）6.已知发光点S在平面镜中的像是S´，在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路．7.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。
8.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。
如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。
9.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图．10.试在图中画出钟表两指针像的位置．11.如图所示，眼睛A通过平面镜看到点光源的像S＇，请按要求完成作图：①作出点光源S；②作出眼睛A看到点光源S的光路图．12.如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。
请你画出人眼在B点处通过平面镜看到A物体的像的光路图。
13.根据光的传播方向，请在图中画出平面镜。
14.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．15.小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球．图中已标出了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小．16.如图所示是同一发光点S发出的经过平面镜反射后的两条反射光线，请用作图法画出发光点S的位置。
2023年中考物理真题专题练习—力学作图题
2023 年中考物理真题专题练习—力学作图题1、〔2023 江苏泰州〕如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。
〔〕答案：解析：物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面对上，如以下图：2、〔2023 湖南怀化〕如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O 点为气球的重心。
答案：3、〔2023 江苏南京〕图丙中，轻拉弹簧，水平面上的物体A 和B 处于静止状态，画出物体A 的受力示意图.答案：解析：对A 进展受力分析，A 受到重力和支持力，由于A 和B 间没有相对运动或相对运动趋势，所以A 不受摩擦力，如以下图：4、〔2023 湖北恩施〕如图甲，物块沿粗糙斜面对上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；答案：解析：重力的方向始终竖直向下，作用点在物块上；物块相对于斜面对上运动，物块受到沿斜面对下的摩擦力。
物块对斜面压力作用点在斜面上，方向垂直于斜面对下。
如以下图：5、〔2023 湖南邵阳〕木块在水平向右的拉力F 作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
答案：6、〔2023 山东潍坊〕在内壁光滑的汽缸内，用重为G 的活塞封闭确定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力，请画出活塞所受其它力的示意图。
答案：7、〔2023 湖南岳阳〕岳阳张超烈士纪念园中有一架歼-15 舰载机模型，请用力的示意图表示该模型所受重力G。
〔O 点为模型的重心〕答案：8、〔2023 山东济宁〕请按要求完成以下作图。
如以下图，顽皮的小象用力向下压跷跷板，猴子被弹起，不计空气阻力，请画出此时猴子的受力示意图。
答案：9、〔2023 疆〕请在图甲中画出静止的小球所受重力和拉力的示意图．答案：10、〔2023 苏州〕图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；答案：11、〔2023 衡阳〕如以下图，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。
中考物理光现象作图》练习题及答案

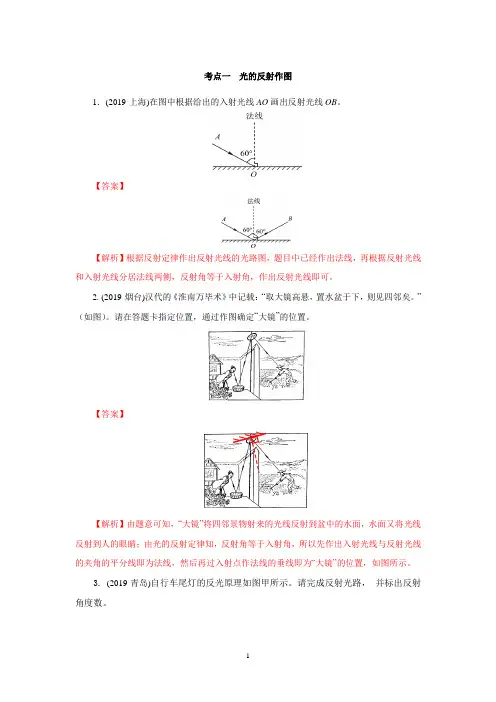

考点一光的反射作图1．(2019·上海)在图中根据给出的入射光线AO画出反射光线OB。
【答案】【解析】根据反射定律作出反射光线的光路图，题目中已经作出法线，再根据反射光线和入射光线分居法线两侧，反射角等于入射角，作出反射光线即可。
2. (2019·烟台)汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。
”（如图）。
请在答题卡指定位置，通过作图确定“大镜”的位置。
【答案】【解析】由题意可知，“大镜”将四邻景物射来的光线反射到盆中的水面，水面又将光线反射到人的眼睛；由光的反射定律知，反射角等于入射角，所以先作出入射光线与反射光线的夹角的平分线即为法线，然后再过入射点作法线的垂线即为“大镜”的位置，如图所示。
3. (2019·青岛)自行车尾灯的反光原理如图甲所示。
请完成反射光路，并标出反射角度数。
【答案】【解析】光线在尾灯中发生两次反射，根据光的反射定律即可画出反射光线。
4. (2019·济宁)如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出光的传播路径。
【答案】【解析】潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。
如图所示。
5．（2019·广州）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
【答案】【解析】根据平面镜成像特点：物像关于平面镜对称。
可作出物体AB在平面镜的像，如图所示；根据光的反射规律，反射角等于入射角，可作出AO的反射光线；或将A′与O 点连接，并延长A′O即可作出入射光线AO的反射光线，如图所示。
6．(2019·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
中考物理作图题专题训练汇总及答案解析
中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
中考物理《光学作图》专项练习题(附答案)
中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。
8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。
初中物理中考作图题训练题练习(含答案解析)
初中物理中考作图题训练题练习（含答案解析）1.如图所示，已知光线AO斜射入水中，O为入射点。
请作出其反射光线OB和进人水中的折射光线OC的大致方向。
2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。
O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。
请在图中画出动力F1的力臂和石球所受重力G的示意图。
解析：（1）做重力的示意图，首先找出重心，然后用一条带箭头的线段表示重力，重力的方向是竖直向下的；最后标出重力G；（2）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点；②确定力的作用点和力的方向，画出力的作用线；③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。
石球的重心在球心，过重心沿竖直向下的方向画一条带箭头的线段，在线段的末端标上箭头和符号G，即为石球所受重力的示意图；从支点O向力F的作用线作垂线，支点到垂足的距离就是F的力臂L．3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。
请标出电磁铁的S极和用“+”标出电源的正极。
4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。
5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。
解析：过物体的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示。
6．画出图中S发出的光线经平面镜反射后过P点的光路。
解析：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线。
7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。
解析：顶出去的足球在不计空气阻力的情况下，只受重力的作用，作用在球的重心，方向竖直向下。
8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。
中考物理《光学作图》专项练习题(附答案)
中考物理《光学作图》专项练习题(附答案)1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。
4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。
7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。
9．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。
10．请画出入射光线通过透镜后的折射光线．( )11．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．( )12．一束光线从空气斜射向水面，在界面处同时发生了反射和折射，如图所示，已知反射光线，请作出入射光线和大致的折射光线13．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．14．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。
15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．( )16．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．18．如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置．19．请在图中画出两条入射光线经过凸透镜后的折射光线．20．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．( )参考答案1．【详解】过P点作水平直线与入射光线相交于o点，OP是反射光线，作入射光线和反射光线之间夹角的角平分线，角平分线就是法线的位置，然后垂直于法线画出平面镜的位置；如图所示：【点睛】】本题是光的反射定律的应用，关键要找出法线是入射光线和反射光线夹角的角平分线，平面镜与法线垂直的关系．2．【详解】根据凸透镜的三条特殊光线作图：与主光轴平行的光线，折射后过焦点；过凸透镜光心的光线，传播方向不变；据此作图如下：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．3．【详解】首先根据像与物体对称作出S的像S’，如图，再连接S’P，交点平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：【点睛】此类作图依据是平面镜成像的原理，如果根据反射定律是不能一下找准正好经过A点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到P 点，则OP一定为其中一条反射光线。
初中物理初三中考作图题专题训练(附答案)
初三物理作图题专题训练一、光学作图1、光的直线传播（1）如图，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S的位置．（2）用光路图作出物体AB经小孔O在屏幕M上所成的像A′B′2、平面镜成像（1）画虚像作出图中物体AB在平面镜MN中所成的像A′B′(保留作图痕迹)。
（2）画光路图竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A 所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。
3、光的反射（1）画出图中入射光线AO的反射光线并标出反射角的大小．（法线一般用虚线表示）（2）如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图.（3）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图画出平面镜的位置，并标出反射角的度数。
4、光的折射（1）如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。
（2）如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)。
（3）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光和折射光线。
（4）如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5、透镜（1）请画出入射光线通过透镜后的折射光线。
（2）如图所示,请在图中作出两条入射光线经凹透镜折射后的折射光线。
（3）在图所示的光路图中，分别填入合适的透镜．二、力学作图1、画指定力的示意图（1）如图所示，请画出所受的重力G和球对墙面的压力F的示意图．（2）如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．2、画受力分析图（1）请画出木块在斜面上匀速下滑时的受力示意图。
2023年中考物理高频考点训练——力学作图(含答案)
2023年中考物理高频考点训练——力学作图1．如图，（a）图所示是一种新型开瓶器，借助它可单手轻易开启啤酒瓶盖，该开瓶器可看作一个杠杆。
请在（b）图中画出该开瓶器工作时作用在A点的动力F1的示意图和阻力F2的力臂2l。
2．在图中，重为3N的小球静止在水平地面上，请用力的图示法画出小球受到的重力G。
3．在图中，小球受到绳子的拉力F大小为10牛，用力的图示法画出拉力F。
4．如图所示，作出静止在桌面上的茶杯所受重力的示意图。
5．木块在水平向左的拉力作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
6．如图所示，请作出静止在斜面上的小球所受重力和支持力的示意图。
7．如图所示，木块A沿着斜面向上运动，请在图中作出木块A受力的示意图。
8．如图所示，画出小球所受重力的示意图。
9．如图所示，请作出小球所受重力和支持力的示意图。
10．在图中画出牛奶罐从向斜上方飞出至落地前瞬间具有的动能与时间关系图像。
11．如图为2022年北京冬奥会高山滑雪比赛的场景，该情景可以简化为题图所示的力学模型，请在图中A点画出运动员在斜面上的受力示意图。
12．如图所示，重5N的木块静止在水平桌面上。
请在图中画出木块所受支持力的示意图。
13．如图所示，小车从斜面上滑下来最终停在B处。
请画出小车在A处所受力的示意图。
14．请在图中画出小球的受力示意图（小球与斜面刚好接触）。
15．请画出缆车的轿厢（以方框表示）匀速上升时的受力示意图（不计空气阻力）。
16．杠杆OAB可绕O点自由转动，请在图中画出使杠杆OAB在此状态下平衡时最小动力F l的方向和阻力F2的力臂l2。
（保留作图痕迹）17．如图所示，台阶上的长木板ABC上放着一个重物，木板自重忽略不计。
请在图中画出能将重物撬动的最小的力F和力臂l。
18．将一个条形磁铁用一根细线悬挂在天花板上，将螺线管一端靠近条形磁铁，闭合开关后发现条形磁铁静止在如图所示的位置。
请画出条形磁铁的受力示意图。
2023年中考物理作图题专项练习《光的折射作图》含答案解析
【答案】 【解析】第一条光线是光从空气垂直射入玻璃中，根据光的折射特点可知，其传播方向不变； 第二条光线是光从玻璃斜射入空气中，根据光的折射特点可知，折射角大于入射角，如图所 示：
18．（2022·江苏苏州·统考中考真题）在图中画出垂直于玻璃砖的光线 OP 经过玻璃砖射出 的光路图；
21．（2022·黑龙江大庆·模拟预测）如图所示一束激光斜射向半圆形玻璃砖圆心 O，结果在 屏幕 MN 上出现两个光斑，请画出形成两个光斑的光路图。
【答案】
【解析】因为激光斜射向半圆形玻璃砖圆心 O，所以第一条入射光线 KA 垂直于该入射点的 切线，光的传播方向不变，如 KA，第二条入射光线 AO 射向圆心 O，既发生反射又发生折射。 过入射点 O（圆心）作半圆的垂线作为法线。 反射时，根据光的反射定律画反射光线 OB，且反射光线 OB 垂直 B 点的切线，则传播方向 不变射向屏幕上 C 点。 折射时，光从玻璃中斜射入空气中，折射角大于入射角，即折射光线 OD 远离法线射向屏幕 上的 D 点，如图所示
16．（2022·河南南阳·统考模拟预测）某海洋馆正在表演“美人鱼”节目，如图所示，E 点是“美 人鱼”潜水员的眼睛，A 点是游客帽子实际位置，B 点是潜水员看到的游客帽子像的位置，
请完成潜水员看到游客帽子的光路图。
【答案】 【解析】连接 BE 两点（空气中用虚线，水中用实线）与水面相交，则交点为入射点；连接 A 点和入射点，再根据光是从空气斜射入水中，用箭头标出光的传播方向，如下图所示：
4．（2022·湖北鄂州·统考中考真题）游泳是一项有益身心健康和健美体型的运动，但同时存 在安全隐患。如图所示，某游泳馆救生员在泳池边的高椅子上注视着泳池中的动向。他发现 由于泳池边缘的阻挡，池底有一块视觉盲区监管不到。请画出一条光线从池底盲区边缘处刚
2024年中考物理专题训练——光学作图(含解析)
2024年中考物理专题训练——光学作图1．完成下图通过凸透镜的折射光线。
2．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。
请画出点光源S并补全光路图。
3．如图所示，画出两条经凹透镜折射后的光线。
4．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN，在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。
6．如图所示，MN为凸透镜的主光轴，A为蜡烛，A 为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来。
7．请在图中画出入射光线经过透镜后的折射光线。
8．请画出图中的入射光线。
9．在下列虚线框内画出合适的透镜。
10．一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。
11．如图，是光经过水和空气分界面后的折射光线，请大致画出对应的入射光线和入射光的反射光线。
12．如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点。
请在图中画出光源S 经凸透镜所成的像S`。
（保留必要的作图痕迹）13．作出图中的光线从水中射入空气后的折射光线，并标出折射角θ。
14．如图所示，A为发光点，A1为发光点通过凸透镜所成的像。
请完成光路图，确定凸透镜光心O，并画出凸透镜；通过光路图确定凸透镜焦点F的位置。
（只确定一侧焦点即可）15．2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。
如图甲所示。
请在图乙中完成人眼看到钢球A点像的大致光路，A 为钢球上的一点，O为球心。
