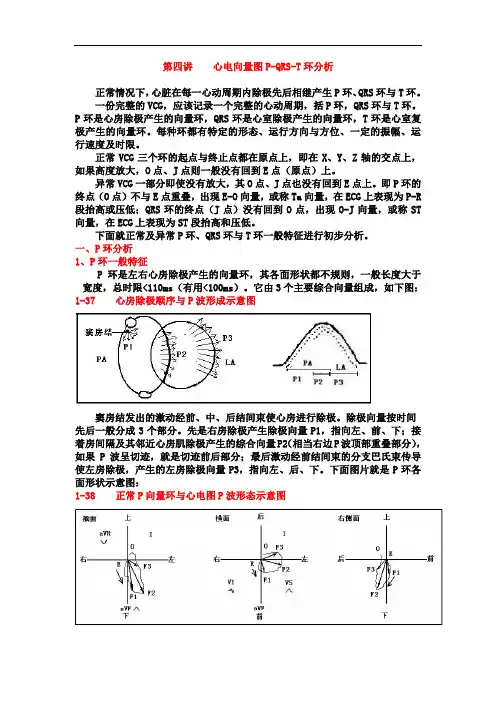

第四讲心电向量图P-QRS-T环分析正常情况下，心脏在每一心动周期内除极先后相继产生P环、QRS环与T环。
一份完整的VCG，应该记录一个完整的心动周期，括P环，QRS环与T环。
P环是心房除极产生的向量环，QRS环是心室除极产生的向量环，T环是心室复极产生的向量环。
每种环都有特定的形态、运行方向与方位、一定的振幅、运行速度及时限。
正常VCG三个环的起点与终止点都在原点上，即在X、Y、Z轴的交点上，如果高度放大，O点、J点则一般没有回到E点（原点）上。
异常VCG一部分即使没有放大，其O点、J点也没有回到E点上。
即P环的终点（O点）不与E点重叠，出现E-O向量，或称Ta向量，在ECG上表现为P-R 段抬高或压低；QRS环的终点（J点）没有回到O点，出现O-J向量，或称ST 向量，在ECG上表现为ST段抬高和压低。
下面就正常及异常P环、QRS环与T环一般特征进行初步分析。
一、P环分析1、P环一般特征P环是左右心房除极产生的向量环，其各面形状都不规则，一般长度大于宽度，总时限<110ms（有用<100ms）。
它由3个主要综合向量组成，如下图：1-37 心房除极顺序与P波形成示意图窦房结发出的激动经前、中、后结间束使心房进行除极。
除极向量按时间先后一般分成3个部分。
先是右房除极产生除极向量P1，指向左、前、下；接着房间隔及其邻近心房肌除极产生的综合向量P2（相当右边P波顶部重叠部分），如果P波呈切迹，就是切迹前后部分；最后激动经前结间束的分支巴氏束传导使左房除极，产生的左房除极向量P3，指向左、后、下。
下面图片就是P环各面形状示意图：1-38 正常P向量环与心电图P波形态示意图各面P环特征如下：额面：一般呈长条形，稍不规则，多呈CCW转，先向前，再向左向后。
一般位于左下方，最大P向量在+30°～+90°间（平均60°），振幅应＜0.2mV。
横面：P环最小，可呈各种形状，多呈逆时钟运行或“8”字型运行，运行方向先向前，再转向左后。
心电向量图
心电向量图有关指标及正常范围
• 一、正常P向量环
• P环是心房除极过程中各瞬间向量指向尖 端的轨迹。正常人P环因存在Ta向量（心房复 极）而不能闭合。
• 额面：P环呈狭长形或梨形，其离心支常有 一凹陷。P环位左下30-90 º（平均60 º），振 幅＜0.2mV,呈ccw运行。
• 横面：较F面小，呈长圆形或“8”字形， CCW运行。P环左侧偏前或偏后，60 …-60 º ，平均为-10 º，振幅＜0.1mV。
从心电向量----心电图
临床心电向量适用范围
• 目前心电向量图的应用主要限于不典型的 下壁、间壁及后壁心肌梗死、不典型的束 支传导阻滞（左右束支、间隔支、左前分 支、左后分支）、左右心室肥厚、左右心 房大、假性电轴偏移、预激综合征的诊断 及宽QRS性心动过速的鉴别诊断仍然有很 大的帮助，对室上嵴型R` 、右胸导联Ｊ波 与不完全性右束支阻滞的鉴别诊断也有较 大的价值。
V4
V1
V3
V2
P 波增宽、双峰型 1、P 环时限＞100ms。
2、P环起点与终点明显分离，使环不能闭合。
左室肥大
左心室肥大向量表现
正常
AVR AVL
I
III
AVF
II
• 左心室肥厚心电向量图表现：
• 额面：QRS环初始向量指向右下，环体水 平位，呈CCW运行。环回心支转向右下， 终末向量指向左上。最大向量振幅＞2.0mV 。
后
右
左
前
等电点：（1）E点：P环起点为E点。它 是P环前稳定不动时形成之点。相当于 心电图的T-P段。(2)O点：QRS起点为 O点，亦称为原点。相当于心电图的PR段基线。(3)J点等：电点T环的起点为J点。 正常情况下三点重叠一起，由于QRS 环是向量分析重点，习惯上把O点作为 座标轴心的参考点。
心电向量和心电向量图课件
图4-5 前额面心电向量图在导联轴Ⅰ、 aVF、aVR上的投影
（二）胸部导联是QRS环在水平面上的 投影
正常水平面的心电向量环均应是逆钟向运转。 在V1导联轴上，QRS环起始部有一小部分 落在导联轴的正侧，其后大部分落在导联轴 的负侧，所以 V1导联是rS型。随着心电向 量环投影于V2～V6导的变化，QRS波群的r 波逐渐增大，S波逐渐变小，在V6导联轴上 的QRS环初始部仅有一小部分落在导联轴的 负侧。大部分落在导联轴的正侧，最后还有 一小部分落在导联轴的负。，因此，正常V6 导联QRS波群呈qRS型（图4-6）。
（二）QRS向量和QRS环
两个心室除极过程中的各瞬时综合向量呈 QRS向量。整个心室的除极过程，大致可分 为三个阶段：
1．初段——室间隔除极
从心房来的冲动，经由特殊的房室传导系 统（房室结—希氏束—蒲肯野系统），首先 抵室间隔的左室面（因为左束支的分支较 早），使之先除极，并向右室面推进。由于 在解剖学上左心室居左后偏下，右心室居右 前偏上，因此，室间隔从左室面向右室面除 极所产生的综合向量指向右前方偏上。
2．中段——左右心室壁除极
心室壁心肌的除极，由心内膜面向心外膜面扩布。 左心室的位置居左后偏下，左心室除极向量指向左 后下方。右心室的位置居右，前方偏上，除极向量 指向右、前方偏上。由于左心室壁心肌比右心室壁 心肌厚得多，因此，左右心室同时除极时，左心室 除极所产生的向量占优势，综合向量将指向左、下 方。并且，当较薄的右心室壁已经除极完毕后的一 段时间内，左心室壁尚在继续进行除极，这时左心 室的向量就没有右心室向量与它拮抗了，综合心电 向量便更明显的指向左、下方偏后，达到心电图周 期中的最大值（最大向量）。综上所述，心室除极 的中段所产生的综合心电向量的方向系有指向右、 前方偏上转为指向左、后下方，并达最大值。
常规心电图图解
右束支阻滞
左束支阻滞
诊断标准 *I、AvL、V5导联的QRS波群R呈型，R波顶端宽钝或错折；没有 Q波，少有S波。V1、V2为宽大QS型，或rS型，但r波极小。 *QRS波群时限增宽，<0.10s，称为-不完全性左束支阻滞； >0.10s, 称为-完全性左束支阻滞. *ST-T与主波方向相反 *电轴轻度左偏，<-30°
双房肥大
具备左右心房肥大的联合特征
心室肥厚
由于心室壁增厚和肌块体积增大，一般不累及心 脏传导系统，但除极时间延长，因而QRS时限轻 度延长，尤其以ＱＲＳ起点到Ｒ波顶点的时间延 长为著，特称为“室壁激动时间（VAT）”。心 室肌肥厚时，除极过程尚未抵达心外膜时，心内 膜心肌开始复极，引起所谓继发性ＳＴ－Ｔ改变。 严重心室肥厚时也可因心肌相对缺血或纤维化， 引起ＳＴ－Ｔ原发性改变。心电图毕竟仅仅反映 心脏的电活动，与心脏大血管的血流动力学改变 之间并没有必然的联系。
常规心电图导联图解
1、肢体导联（标准导联）
右手――左手――左腿――右腿 红色――黄色――绿色――黑色
2、心前导联（胸导联）
V1/V2 V4 V3 V6
胸骨左右缘 第4肋间 锁骨中线 V2与V4中线 腋中线
V3R V4R 与V3 V4对称
Байду номын сангаас
3、监护导联
模拟V1或V5导联图形 ML4导联（－）置于左肩 （＋）置于V1位置 右肩电极接地 ML5导联（－）置于左肩 （＋）置于V5位置 右肩电极接地
大于２次以上，称为“高度房室传导阻滞”
二度房室传导阻滞
莫氏一型（文氏现象）
三度房室传导阻滞（完全性传导阻滞）
诊断标准：
P与R无固定关系，P－P和R－R间期各有其固定规律。并且P－P间期 快于R－R间期。 原因：
心电向量与心电图的关系

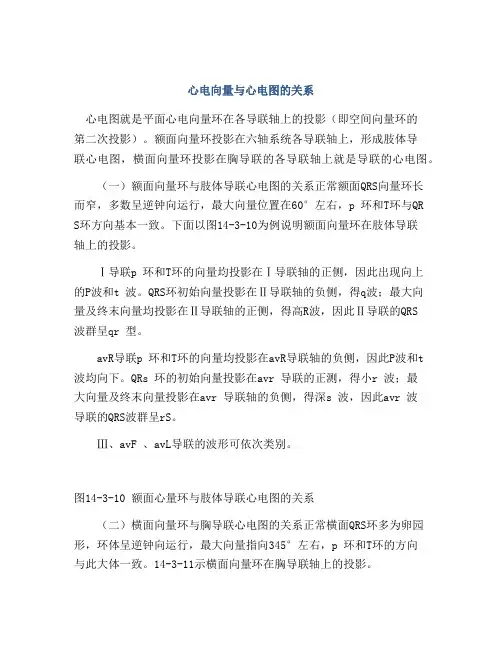

心电向量与心电图的关系心电图就是平面心电向量环在各导联轴上的投影（即空间向量环的第二次投影）。
额面向量环投影在六轴系统各导联轴上，形成肢体导联心电图，横面向量环投影在胸导联的各导联轴上就是导联的心电图。
（一）额面向量环与肢体导联心电图的关系正常额面QRS向量环长而窄，多数呈逆钟向运行，最大向量位置在60°左右，p 环和T环与QRS环方向基本一致。
下面以图14-3-10为例说明额面向量环在肢体导联轴上的投影。
Ⅰ导联p 环和T环的向量均投影在Ⅰ导联轴的正侧，因此出现向上的P波和t 波。
QRS环初始向量投影在Ⅱ导联轴的负侧，得q波；最大向量及终末向量均投影在Ⅱ导联轴的正侧，得高R波，因此Ⅱ导联的QRS波群呈qr 型。
avR导联p 环和T环的向量均投影在avR导联轴的负侧，因此P波和t 波均向下。
QRs 环的初始向量投影在avr 导联的正测，得小r 波；最大向量及终末向量投影在avr 导联轴的负侧，得深s 波，因此avr 波导联的QRS波群呈rS。
Ⅲ、avF 、avL导联的波形可依次类别。
图14-3-10 额面心量环与肢体导联心电图的关系（二）横面向量环与胸导联心电图的关系正常横面QRS环多为卵园形，环体呈逆钟向运行，最大向量指向345°左右，p 环和T环的方向与此大体一致。
14-3-11示横面向量环在胸导联轴上的投影。
图14-3-11 横面心向量环与胸导联心电图的关系V1导联p 环的前部分投影在V1导联的正侧，后部分在该导联轴的负侧，故得一先正后负的双向P波。
QRs 环初始向量投影在V1导联轴的正侧，最大向量和终末向量均投影在负侧，因此QRS波群呈rs 型。
T环投影在V1导联轴的负侧，故T波倒置。
V5导联p 环和T环均投影在V5导联轴的正侧，因此P波和t 波均向上。
PRs 环的初始部分投影在V5导联轴的负侧，得q 波，最大向量投影在V5导联轴的正侧，得r 波，终末向量投影在负侧，得s 波，因此V 5导联的QRs 波群呈qRs型。
心电图图片(共34张PPT)(2024)
QRS波群形态及意义
形态
正常QRS波群形态较恒定，时限在 0.06-0.10秒之间，最多不超过0.12秒
意义
QRS波群异常可提示心室肥大、室内 传导阻滞等
电压
在肢体导联中，R波振幅一般不超过 2.5mV，胸导联中一般不超过2.0mV
2024/1/28
9
T波形态及意义
形态
正常T波形态两肢不对称，前肢较 平缓，后肢较陡峭，方向大多与 QRS主波方向一致
缺血型T波倒置
心律失常
心肌梗死后数周至数月内，面向缺血区的 导联T波逐渐倒置，双支对称，倒置深度逐 渐加深。
心肌梗死后可能出现各种心律失常，如室性 期前收缩、室性心动过速、心室颤动等。在 心电图上表现为相应的波形异常。
2024/1/28
17
05
CATALOGUE
药物影响与电解质紊乱相关心 电图变化
2024/1/28
25
2024/1/28
电压
在肢体导联中，T波振幅一般不超 过R波的1/4，胸导联中一般不超 过R波的1/10
意义
T波异常可提示心肌缺血、心肌梗死 、电解质紊乱等
10
03
CATALOGUE
常见异常心电图类型及特点
2024/1/28
11
窦性心律失常
01
02
03
窦性心动过速
心率超过100次/分，P波 形态正常，PR间期缩短。
U波倒置
在部分心肌缺血患者中，U波可 能呈现倒置状态，但此现象相对
较少见。
2024/1/28
16
心肌梗死时特征性波形
坏死型Q波
损伤型ST段抬高
心肌梗死后，面向坏死区的导联可能出现 异常Q波，宽度≥0.04s，深度≥1/4R。
心电向量图操作步骤及常见图分析
判断心律失常类型
心电向量图可以判断心律失常的 类型，如房性心律失常、室性心 律失常等，有助于医生制定针对 性的治疗方案。
诊断心肌缺血和心肌梗死
诊断心肌缺血
心电向量图可以检测心肌缺血引起的 电活动异常，有助于诊断心肌缺血， 并评估心肌缺血的程度和范围。
02
心电向量图的制作步骤
采集心电图数据
采集心电图数据是制作心电向量图的第一步，需要使用心电图机记录受检者的心电 图信号。
选择适当的导联，通常使用常规的12导联系统，包括六个肢体导联（I、II、III、 aVR、aVL、aVF）和六个胸导联（V₁至V₆）。
确保心电图机的设置参数正确，例如增益、滤波器设置等。
心电向量图在远程医疗中的应用
远程心电监测
利用心电向量图实现远程心电监测，方便患者在家中或医疗机构外进行实时心电监测和诊断。
远程会诊与协作
通过心电向量图实现远程会诊和协作，促进不同地区和领域的专家进行交流和合作，提高诊疗水平。
THANKS
感谢观看
心电向量图操作 步骤及常见图分 析
目录
• 心电向量图的基本概念 • 心电向量图的制作步骤 • 常见的心电向量图分析 • 心电向量图在临床诊断中的应用 • 心电向量图的未来发展
01
心电向量图的基本概念
心电向量图定义
心电向量图是一种以向量形式表示心 电图各导联电信号的图形，通过在三 维空间中绘制心电活动的综合向量， 反映心脏电活动的动态变化。
将计算出的心电向量数据绘制成心电向量图。 心电向量图通常使用球形或平面图表示，将心电向量投影到相应的坐标系上。
解读心电向量图
图解常见心电图诊断
正常心电图、窦性心律失常、 各种早搏及短阵心动过速图解
正常心电图：符 合窦性心律 （ aVR导联P波 倒置，I、II、 aVF、V4-V6导 联P波直立）,心 率在60~100次/分 之间，P波时限、 电压正常，P-R 间期、QRS时限、 电压、Q-T间期 正常，无明显 ST-T等异常改变。
室性早搏诱发快慢型房室结内折返性心动过速：此图为前图动态心 电图记录的一部分。心动过速由室性早搏诱发，早搏后有逆性P波， R-P¯＞P-R，R-P¯=0.36s，P-R=0.20s ， P-R与其后下传的P-R间期 相等，属长R-P¯间期性心动过速。长R-P¯间期为慢径路逆传。
交界性心律 （逆P 在QRS前）： P波逆
室性早搏三联律。每2个正常P-QRS波后有1个室性早搏或每一个正 常P-QRS波后有2个室性早搏（成对室早）称为室性早搏三联律。 本图为前者。
成对室早构成的室性早搏三联律。本图为每每一个正常P-QRS波后 出现2个连发的室性早搏。
多源性室性早搏： 有两种以上配对 不等、形态不同 的室性早搏，称 多源性室性早搏。 本图有2种形态不 同、配对不一的 室性早搏（分别 来自左心室-左后 分支型与右心室右室流出道型）， 前两个连发室早 也分别来源于左 右心室。
窦性心动过缓； 符合窦性心律 标准，心房率 <60次/分。
本图心房率 55次/分，PQRS-T等均无 明显异常改变。 （1mV=5mm）
窦房结内游走心律。 P-P显著不整， P-R间期大于0.12s， P-P短时P 波稍高，P-P长时P波稍矮小，同导联P波仅有电压差异，P波极性未 发生明显改变。
本图2个P波有 1个下传（2： 1）,下传的PR 间期固定 0.14s，心房率 96次/分,心室 率48次/分。
心电图-心电向量详解
III导联主波向上
I III 无偏移
左偏 右 偏 •23
I
2.坐标法
III
作图法测定心电轴
3、查表法：
根据 I、III导联中QRS波群的代数和查表得出 心电轴。
•24
- 90o
平均心电轴
+180o
+ III
+90o
+
I左
0o
•25
心电轴偏移的临床意义
1、正常最大心电轴范围： -300 ~ +900 ，
无偏移： 00 ~ +900 2、左偏：-300~ -900，左心室肥大、左前分支阻滞。 3、右偏：+900~+1800，右室肥大和左后分支阻滞 4、不确定电轴（极度右偏）： -900 ~ +1800 ，先天性
心脏病（如肺心病、冠心病、高血压等），也可以 发生在正常人（正常变异）。
V1导联： rS、QS ( )
少见
V3导联： RS ( ) V5导联： qR、qRs、 Rs、R ( )
•45
J点
QRS波群终点与S-T段 起始处的交接点。
S-T段
正常无偏移 ， 抬高， 压低
压低幅度：任一导联均应<0.05mV （水平型）
抬高幅度：肢体导联、V4~V6<0.1mV,
V1~V2<0.3mV；V3<0.5mV
（3）R峰时间（室壁激动时间VAT）VAT通常作为心室肥大的诊断条件之一。
（4）Q波：正常的Q波振幅应小于同导联中R波的1/4, 时距应小于0.04s (唯III、aVR、aVL 导联可超过)，V1导联不应有q波，但可呈QS型。
手把手教你读心电图(图案解析)
快速读懂心电图简化记忆----强化记忆1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意2，左心室肥大:只要看V5大于5格,也是上下纵的5格3，右心室肥大:只要看V1大于2格,是上下纵的2格4，心房颤动,所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是乱七八糟, 5，窦性心动过缓:每个心动周期都大于5个格(是左右横的格)6，窦性心动过速:每个心动周期都小于3个格(是左右的格)7，房性期前收缩:前面几个正常的波,接着一个波提前(注意：这个波的pQRSt 形状是正常的,只是提前罢了),接下去又是正常的波8，室性期前收缩:前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波9，典型心肌缺血：V456的ST段下移10，急性心肌梗死：Q波增宽+ST段弓背向上抬高，注意：前壁看V123456;后壁看Ⅱ，Ⅲ，aVF快速目测判断心电图的经验白话心电图只为帮助考生克服对心电图学习的畏难情绪，迅速通过考试，所以难免有所简化。
本篇内容与学术无关。
内容正在更新中1、正常心电图此主题相关图片如下：2、窦性心动过速每个心动周期都小于3个格(是左右的格) 此主题相关图片如下：3、窦性心动过缓每个心动周期都大于5个格(是左右横的格) 此主题相关图片如下：4、房性期前收缩---特点：各个波形正常，但是节律不一致。
前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波此主题相关图片如下：5、室性期前收缩---特点：出现宽大畸形的QRS 波，T波与主波方向相反前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波此主题相关图片如下：6、阵发性室上性心动过速---特点：与窦性心动过速有点相似，但是频律更快一些，在150-250次/分之间。
心电向量汇总ppt
陈旧性前间壁心肌梗死
陈旧性前间壁心肌梗死
陈旧性前间壁心肌梗死向量图
陈旧性前间壁心肌梗死向量图
额面心电向量图初始向量指向左上，初始向上向量 的电压、时限及左向力均符合下壁心肌梗死
典型的完全性右束支阻滞心电图
X轴有增宽挫折的终末S向量，Z轴有宽大的终末R` 向量。
V1导联呈rSr`型r` 大于r， S1与SV5无明显增宽，常常诊为 不完全性右束支阻滞
此为A型预激横面向量图：环体呈顺钟向转位，初始向量指 向左前，54ms内泪点密集，大部分环体在左前，故胸导联 QRS主波方向均向上。
此为A型预激的右侧面向量图：环体呈逆钟向 转位，初始向量指向前下，呈S样弯曲，初始 向量54ms内泪点密集，大部分环体在前上， 故胸导联QRS主波方向均向上。
此图为前面A型预激综合征向量图的12导联心电图，各导联 QRS起始处均有典型的δ波，V1-V5导联QRS主波方向向上 ， δ波方向也向上
常规第五肋间心电向量图不符合不完全性右束支阻滞终末向 量特征，终末延缓小于30毫秒。
马海氏预激综合征伴房性早搏二联 律
马海氏预激综合征的心电向量图：横面向量图终末右 前无右束支阻滞的典型附加环。心电向量符合预激综 合征的特征性改变
RA 肥大ECG
P II、III、aVF > 0.25 mV ( 肺型 P 波，P-pulmonale )
F
额面
横面
F面初 始向量 指向左 下，环 体光滑 无蚀缺， 无局部 扭结， 电轴极 度右偏 不符合 下壁心 肌梗死
右侧面
额面
放大额面向量图显示：初始14毫秒向量指向 左下方，不符合下壁心肌梗死的向量图特征
此图为 心房纤 颤伴下 壁导联 异常Q 波，临 床可疑 陈旧性 下壁心 肌梗死
频谱心电图、心电向量图、心室晚电位及高频心电图
20%以上，尤其对心肌缺血定位及诊断的特异性 和敏感性极大提高。判断标准：若相邻3个导联发 生心电能量谱异常，判为该导联反映的心脏部位 存在明显心肌缺血。 其实频谱心电图的优势就是 对于不明显的冠心病（心肌缺血）的症状能够很 直观的反映出来，对于心电图能够诊断出的明显 的冠心病，频谱心电图能够精确定位发病部位
频谱心电图注意事项
• 如果在检测过程中患者异位心搏较多，则
频谱心电图的诊断结果可靠性降低，因为 异位心搏信号会使频谱心电谱线紊乱，相 应的指标失去原有的意义。
心电向量图
• 心电向量能够全面、细致地反映出心脏的
除极方向、顺序以及立体空间的变化。一 部分心电图不能明确的问题，可以通过心 电向量图的检查得到进一步的判断。
心电向量的临床意义
• 1.心梗，尤其是对下壁、正后壁心梗的诊断
右帮助 • 2.束支阻滞，尤其是对分支阻滞诊断有帮助 • 3.对冠状窦心律、左房心律诊断有帮助 • 4.有助于WPW旁路的定位 • 5.对右心室肥大的诊断优于X线
心室晚电位产生机理
• 受损的心肌在动作电位第4相复极时，发生
K、Na、CL等离子异常的穿膜流动，产生多 个高频率，低振幅、不规则的电位，称为 碎裂电位，因其发生在心室动作电位晚期4 相复极时，又称室性晚电位
频信号，其与心肌坏死后瘢痕的产生和纤 维化有关
高频心电图临床应用
• 1.冠心病 • 2.心肌炎 • 3.高血压性冠心病 • 4.肺心病 • 5.糖尿病性心肌病
•
谢 谢
心室晚电位临床意义
• 室早引发室速、室颤是器质性心脏病尤其
冠心病患者的致死原因。大多数院外发生 的猝死也是突发室早、室速，然后恶化为 室颤致死所致。 • 心室晚电位是折返性室性心律失常发生的 重要机制，因此，心室晚电位检测为预防录到普通心电图记录不到的异常高
