二次谐波相位匹配及其实现方法

二次谐波的应用二次谐波成像是近年发展起来的一种三维光学成像技术，具有非线性光学成像所特有的高空间分辨率和高成像深度，可避免双光子荧光成像中的荧光漂白效应。

此外二次谐波信号对组织的结构对称性变化高度敏感，因此二次谐波成像对于某些疾病的早期诊断或术后治疗监测具有很好的生物医学应用前景.二次谐波英文名称：second harmonic component定义：将非正弦周期信号按傅里叶级数展开，频率为原信号频率两倍的正弦分量。

SHG的一个必要条件是需要没要反演对称的介质其次是必须满足相位匹配，传播中的倍频光波和不断昌盛的倍频极化波保持了相位的一致性.谐波产生的根本原因是由于非线性负载所致。

当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，从而产生谐波。

ＳＨＧ实验装置ＳＨＧ实验装置按二次谐波信号收集方式可分为前向和后向，图２为前向和后向二次谐波产生的实验装置示意图．以图２（ａ）为例：由激光器产生的角频率为的入射基频光，经过物镜聚焦到样品上，产生频率为２的二次谐波，由另一个高数值孔径的物镜收集，滤光片（一般为窄带滤光片）滤掉激发光和可能产生的荧光和其他背景光，再用探测器件（如ＰＭＴ）和计算机系统进行信号的采集、存储、分析和显示．要实现二次谐波微成像需要对以下因素进行最优化考虑：超短脉冲激光、高数值孑Ｌ径的显微物镜、高灵敏度的非解扫面探测器、准相位匹配和具有高二阶非线性的样品Ｊ．激光器：掺Ｔｉ蓝宝石飞秒激光器因具有高重复频率（８０ＭＨｚ）和高峰值功率，单脉冲能量低且町在整个近红外区（７００～１０００ｎｍ）内连续调谐，所以是二次谐波显微成像的理想光源．激光的重复频率对ＳＨＧ也有影响，如果提高激发光的重复频率，激发光的平均功率可相应提高，二次谐波信号也得到增强．物镜：一般情况下，二次谐波主要非轴向发射，即信号收集时必须有一个足够大的数值孑Ｌ径来有效接收整个二次谐波信号．滤光片：为保证所收集的信号为二次谐波信号，必须使用滤光片．一般采用一长波滤光片和窄带滤光片（带宽１０ｎｍ）组合以过滤任何干扰信号．信号收集系统：为尽晕减少二次谐波信号在系统中的损失，提高系统的探测灵敏度，最好采用非解扫（ｎｏｎ．ｄｅｓｃａｎｎｅｄ）的信号．信号收集系统中的主要部件是ＰＭＴ探测器．首先，为收集整个二次谐波信号，需要探测器的接收面足够宽．其次，对于由可调谐Ｔｉ：蓝宝石飞秒激光器，要接收的二次谐波信号处于３５０～５００ｎｍ波段，故可采用双碱阴极光电倍增管．由于激发光波长离探测器的响应区很远，故可有效探Ｎ－－次谐波信号．除了使用不同的滤光片外，二次谐波显微成像和双光子激发荧光显微成像在系统结构上是完全兼容的．已有人成功地将激光扫描共聚焦显微镜改造成双光子系统９，同样，也可以方便的用改造后的系统进行两者的复合成像二次谐波显微成像技术的发展及其在生物医学中的应用.细胞膜电压的测量对理解细胞信号传递过程有重要作用. 使用合适的膜染剂进行标记, 通过对染剂分子的二次谐波显微成像, 信号强度变化便能反映膜电压的大小.近年来, 二次谐波显微成像的一个主要领域, 就是发展具有高时空分辨率及高灵敏度的活细胞中横跨膜电压的光学测量方法.ＳＨＧ成像用于膜电压测量细胞膜电压的测量对理解细胞信号传递过程有重要作用．使用合适的膜染剂进行标记，通过对染剂分子的二次谐波显微成像，信号强度变化便能反映膜电压的大小．近年来，二次谐波显微成像的一个主要领域，就是发展具有高时空分辨率及高灵敏度的活细胞中横跨膜电压的光学测量方法．１９９３年，ＯＢｏｕｅｖｉｔｃｈ等人¨证明，所加电场可强烈地调制ＳＨＧ强度．１９９９年，ＰＪＣａｍｐａｇｎｏ！ａ等人则证明了ＳＨＧ信号随膜电压变化．实验结果表明，激发波长为８５０ｎｍ时，ＳＨＧ对膜电压的灵敏度为１８／１００ｍＶ，而ＴＰＥＦ只有１０／１００ｍＶ＿Ｊ．２００４年，Ａｎｄｒｅｗ等人进一步研究了苯乙烯基染剂产生的二次谐波信号对膜电压的敏感性．实验表明，使用８５０～９１０ｎｍ的激发波长，膜染剂ｄｉ－４．ＡＮＥＰＰＳ和ｄｉ４．ＡＮＥＰＭＰＯＨ使ＳＨＧ对膜电压的敏感度高达２０／１００ｍＶ，且由于共振增强，使用９５０—９７０ｎｍ的激发波长时，敏感度达到４０／１００ｍＶ．这些研究结果进一步巩固了ＳＨＧ在活细胞中膜电压的功能成像中的重要性．最近，Ｃｏｒｎｅｌｌ大学的科学家，通过使用一种低毒性的有机染剂ＤＨＰＥＳＢＰ，对海参神经细胞进行二次谐波微成像（如图５），并成功实现了脑组织巾的电脉冲成像¨，这对于解渎大脑工作过程，解释大脑退化疾病如Ａｌｚｈｅｉｍｅｒ’ｓ症等，具有巨大度、高空间分辨率和对生物的低杀伤性特点，为活体测量提供了一种新方法，有望成为组织形态学和生理学研究的个强大工具．目的，ＳＨＧ在神经科学、药理学及疾病早期断方面的应用研究已取得一些进展．但二次谐波成像还是一¨不很成熟的技术，随着研究的逐步深入，对它的应用仍然有待进一步的开发．随着微光纤技术的发展，二次谐波成像技术还可与光纤光学结合进行人体内窥镜检查，实现活体生物体内深处的组织在分子水平的成像．随着信号检测技术和计算机技术等的发展，还可运用二次谐波成像实时观察生物细胞活动．由于二次谐波显微应用于肌纤维长度的精确度已达到２０ ｎｍ＿¨ ，活体未标记心脏和肌肉组织的纳米药理学 研究也将发挥很大的作用．本实验室正着手研究将 ■次谐波成像、共聚焦显微成像以及双光子激发荧 光成像结合，根据视网膜的分层结构和特点，采用 不 方法成像，进而揭示视网膜的正常生理结构及 病变部位，为视网膜疾病的早期诊断提供一种新型 的具有三维高空间分辨牢的手段相位匹配及实现方法实验证明，只有具有特定偏振方向的线偏振光，以某一特定角度入射晶体时，才能获得良好的倍频效果，而以其他角度入射时，则倍频效果很差，甚至完全不出倍频光。

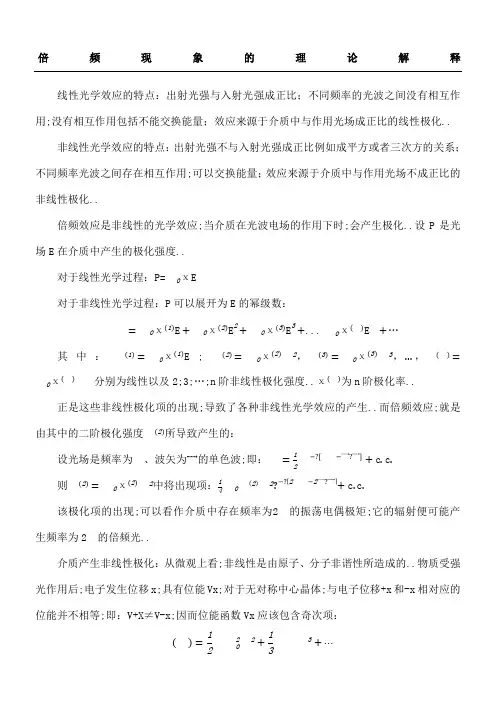

根据倍频转换效率的定义 ωω2ηP P =， （15）经理论推导可得2ω222)2/()2/(sin ηE L d k L k L •••∆•∆•∝。

（16）η与L k/2关系曲线见图1。

图中可看出，要获得最大的转换效率，就要使L k/2＝0，L 是倍频晶体的通光长度，不等于0，故应k ＝0，即图1 倍频效率相对-22π -L k/2 00)n n (422121=-λπ=-=∆ωωk k k ，（17）就是使ωω=2n n ，（18）n ω和n 2ω分别为晶体对基频光和倍频光的折射率。

也就是只有当基频光和倍频光的折射率相等时，才能产生好的倍频效果，式（18）是提高倍频效率的必要条件，称作相位匹配条件。

由于v ω＝c/n ω，v 2ω＝c/n 2ω，v ω和v 2ω分别是基频光和倍频光在晶体中的传播速度。

满足（18）式，就是要求基频光和倍频光在晶体中的传播速度相等。

从这里我们可以清楚地看出，所谓相位匹配条件的物理实质就是使基频光在晶体中沿途各点激发的倍频光传播到出射面时，都具有相同的相位，这样可相互干涉增强，从而达到好的倍频效果。

实现相位匹配条件的方法：由于一般介质存在正常色散效果，即高频光的折射率大于低频光的折射率，如n 2ω―n ω大约为10－2数量级。

k ≠0。

但对于各向同性晶体，由于存在双折射，我们则可利用不同偏振光间的折射率关系，寻找到相位匹配条件，实现k ＝0。

此方法常用于负单轴晶体，下面以负单轴晶体为例说明。

图2中画出了晶体中基频光和倍频光的两种不同偏振态折射率面间的关系。

图中实线球面为基频光折射率面，虚线球面为倍频光折射率面，球面为o 光折射率面，椭球面为e 光折射率面，z 轴为光轴。

折射率面的定义：从球心引出的每一条矢径到达面上某点的长度，表示晶体以此矢径为波法线方向的光波的折射率大小。

实现相位匹配条件的方法之一是寻找实面和虚面交点位置，从而得到通过此交点的矢径与光轴的夹角。

图中看到，基频光中o 光的折射率可以和倍频光中e 光的折射率相等，所以当光波沿着与光轴成θm 角方向传播时，即可实现相位匹配，θm 叫做相位匹配角，θm 可从下式中计算得出 22o 22e 22o 2o m 2)n ()n ()n ()n (sin -ω-ω-ω-ω--=θ，(19)式中ωωω2e 2o o n ,n ,n 都可以查表得到，表1列出几种常用的数值。

图 2 负单轴晶体 λ/μmn o n e θm 铌酸锂87o碘酸锂29o 30′KD*P30o 57′是与入射面法线的夹角。

为了减少反射损失和便于调节，实验中一般总希望让基频光正入射晶体表面。

所以加工倍频晶体时，须按一定方向切割晶体，以使晶体法线方向和光轴方向成θm ，见图3。

以上所述，是入射光以一定角度入射晶体，通过晶体的双折射，由折射率的变化来补偿正常色散而实现相位匹配的，这称为角度相位匹配。

角度相位匹配又可分为两类。

第一类是入射同一种线偏振光，负单轴晶体将两个e 光光子转变为一个倍频的o 光光子。

第二类是入射光中同时含有o 光和e 光两种线偏振光，负单轴晶体将两个不同的光子变为倍频的e 光光子，正单轴晶体变为一个倍频的o 光光子。

见表2晶体种类 第一类相位匹配 第二类相位匹配偏振性质 相位匹配条件偏振性质 相位匹配条件正单轴 o e e →+ ωω=θ2o m e n )(n o e o →+ ωωω=θ+2o m e o n )](n n [21负单轴 e o o →+ )(n n m 2e o θ=ωω e o e →+ )(n ]n )(n [21m 2e o m e θ=+θωωω相位匹配的方法除了前述的角度匹配外，还有温度匹配，这里不作细述。

在影响倍频效率的诸因素中，除前述的比较基频Z θ图3 非线性晶面晶L s L2L s 图 4 晶体中基图5 基频光与倍频光I I 2t 1 t 2 t 1 t t 1t 2 t 2 t ννννν ν 重要的三方面外，还需考虑到晶体的有效长度L s 和模式状况。

图4为晶体中基频光和倍频光振幅随距离的变化。

如果晶体过长，例L>L s 时，会造成倍频效率饱和；晶体过短。

例L<L s ，则转换效率比较低。

L s 的大小基本给出了倍频技术中应该使用的晶体长度。

模式的不同也影响转换效率，如高阶横模，方向性差，偏离光传播方向的光会偏离相位匹配角。

所以在不降低入射光功率的情况下，以选用基横模或低阶横模为宜。

1．5． 倍频光的脉冲宽度和线宽通过对倍频光脉冲宽度t 和相对线宽v 的观测，还可看到两种线宽都比基频光变窄的现象。

这是由于倍频光强与入射基频光强的平方成比例的缘故。

图5中，假设在t ＝t 0时。

基频和倍频光具有相同的极大值。

基频光在t 1和t 1'时，功率为峰值的1/2，脉冲宽度t 1＝t 1'―t 1，而在相同的时间间隔内，倍频光的功率却为峰值的1/4，倍频光的半值宽度t 2 '―t 2< t 1'―t 1,即t 2<t 1，脉冲宽度变窄。
